KASUTUSJUHEND CA-510Pro Clean Air Optima

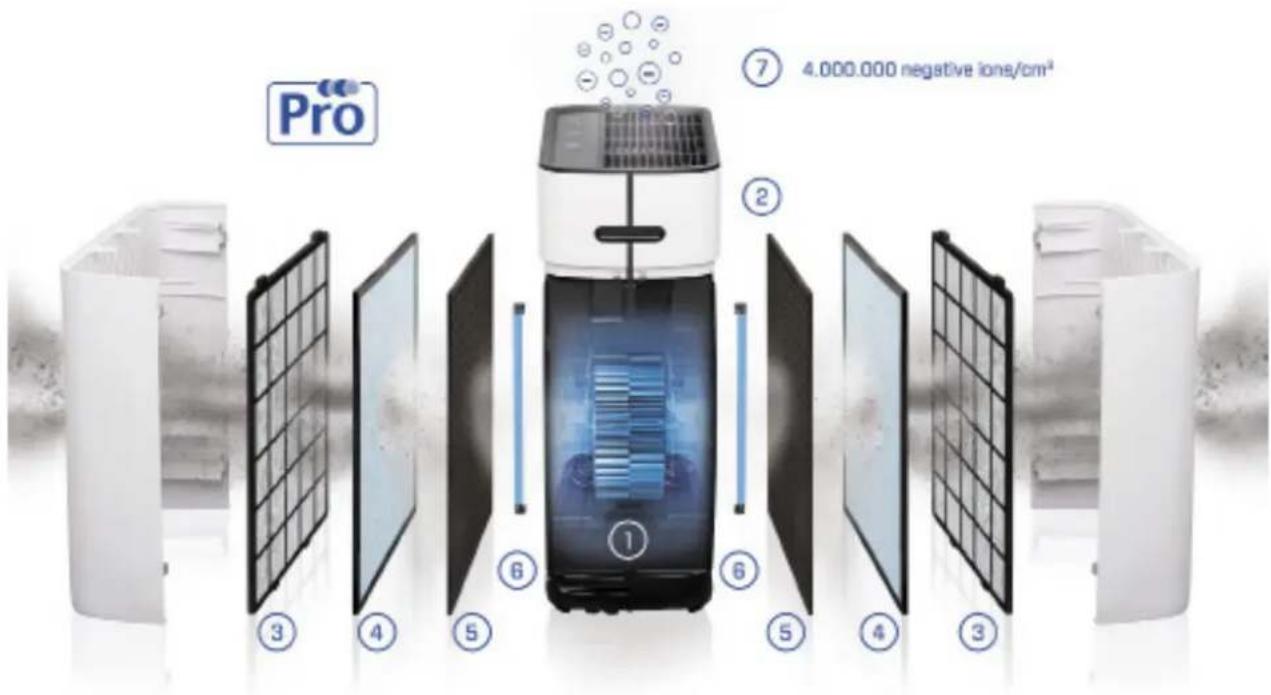

Kaks õhuvoolusüsteemi – kaks filtrisüsteemi – kaks ioniseerijat õhukahekordseks puhastamiseks!

5. Aktiivsöega filter

2. Diginäidik siseõhu kvaliteedi jaoks

- osakeste suurus (PM2,5) - suhteline õhuniiskus (%) - temperatuur (°C)

3. Liitfilter: TRUE HEPA ja aktiivsöega filter

6. Õhupuhasti põhiosa

Ohutushoiatused Seadet tohib kasutada ainult koos nende ohutusjuhistega. Järgmiste ohutusnõuete järgimine on vajalik, et vältida kehavigastusi, näiteks elektrilöögi või põlengu tulemusel.

1. Kasutamiseks ainult siseruumis. Seadme kasutamine või hoiustamine välistingimustes

2. Seadet ei tohi kasutada lapsed, füüsilise, taju- või vaimupuudega inimesed, välja arvatud

siis, kui nad teevad seda ohutuse eest vastutava isiku järelevalve all.

3. Ärge kasutage seadet, kui toitekaabel või seade ise on nähtavalt kahjustatud. Ärge üritage

kahjustatud seadet ise remontida. Seadet ei tohi kunagi toitekaablist tõmmata. Kui toitekaabel on vigastatud, peab selle välja vahetama volitatud hooldustehnik, sest vastasel juhul võib tulemuseks olla elektrilöök või põleng.

4. Remonditöid tohivad teostada ainult volitatud hooldustöötajad. Elektrilöögi või põlengu

ennetamiseks ärge üritage seadet ise remontida.

5. Kui seade pole kasutuses, ühendage toitekaabel alati lahti.

6. Kasutage ainult seadme komplekti kuuluvaid toitekaableid.

7. Kui seadet ei ole kavas mõnda aega kasutada või soovite selle sisemust või välispinda

puhastada, tõmmake pistik pistikupesast välja.

8. Ohutuks kasutamiseks pange seade horisontaalasendisse. Ärge liigutage seadet

9. Ärge kasutage seadet ruumis, kus hoitakse kergestisüttivaid vedelikke või gaase,

soojusallikate läheduses ega niiskes ruumis, näiteks vannitoas.

10. Tõrgete ennetamiseks ärge kunagi pistke korpuse sisse ühtegi muud eset.

11. Ärge kunagi katke kinni õhusisendi ja -väljundi võret.

12. Ärge kunagi demonteerige või asendage seadme siseosasid.

13. Kehavigastuste või õhupuhasti kahjustamise vältimiseks ärge puudutage seadme

töötamise ajal õhu sisse- ja väljalaskeava võresid ega pange käepidet või mis tahes eset õhu väljalaskeavasse.

14. Õhupuhasti sisse- ja väljalaskeava võre hoidmiseks takistusteta ärge paigutage esemeid

õhupuhasti esikatte kohale või lähedusse.

15. Ärge asetage seadmele raskeid esemeid.

16. Vältige otsese päikesevalgusega kohti. On oht, et seade muudab värvi.

17. Ärge kunagi kastke seadet vette või muudesse vedelikesse.

18. Ärge puudutage toitejuhet märgade kätega.

19. Puhastage eelfilter regulaarselt. Kui eelfilter on tolmu täis, puhastab seade õhku halvasti.

Energiatarve suureneb ja võib põhjustada rikke.

20. Seadme normaalne töökeskkond on 0 °C kuni 40 °C.

21. Järgige seadme kasutamisel, hooldamisel ja puhastamisel käesoleva juhendi juhiseid.162

Kasutamine (eesmise ja tagumise filtri paigaldamine) Seade tuleb paigutada seintest ja mööblist vähemalt 30 cm kaugusele, et õhuvool oleks piisav. Vaadake, et kõik õhu sisse- ja väljalaskeavad oleksid vabad.

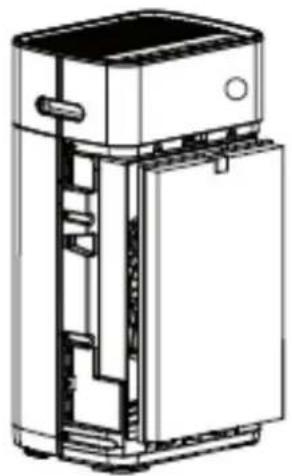

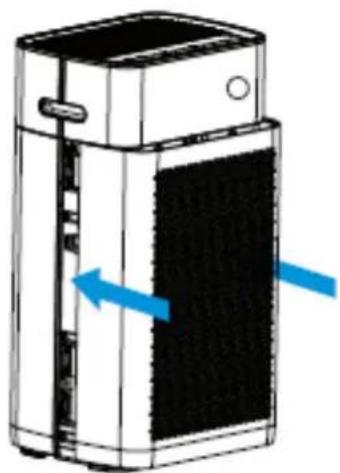

1. Paneeli koost lahtivõtt

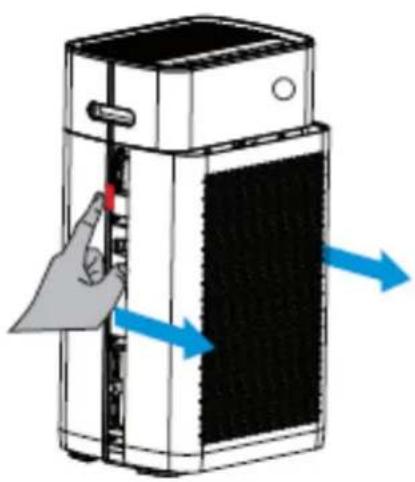

Vajutage mõlema sõrmega õhupuhasti vasakul ja paremal küljel punast nuppu (vt joonis). Tõmmake paneel enda suunas siniste nooltega näidatud viisil.

2. Liitfiltri paigaldus

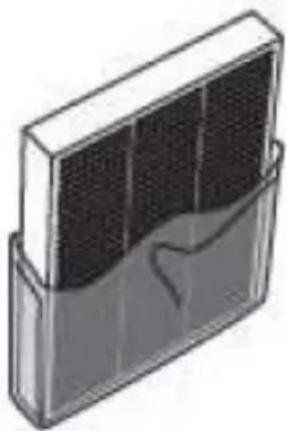

Esmalt eemaldage filtrite tihend. Pange filtrid seadmesse tagasi. Põhjal ja peal asuv kraan peab olema eest nähtav (filtriHEPAkülgon nähtav).

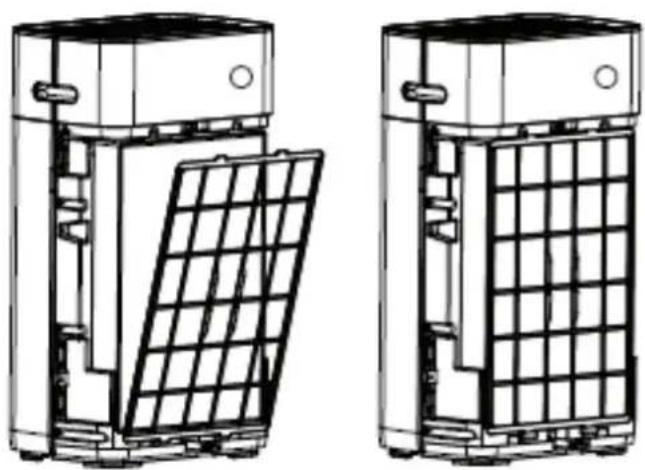

3. Eelfiltri paigaldus

Paigaldage eelfilter nii, et must kühm on väljaspool. Pange selle alumine osa alumisse pessa jalükake ülemine osa (nooltega) ettevaatlikult ülemisse pessa.

4. Paneeli paigaldus

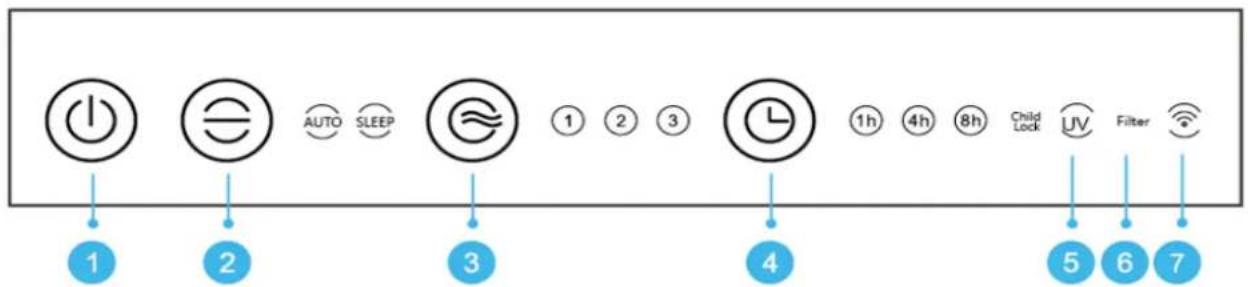

Lükake esipaneeli (ülemine jaalumine serv paralleelselt) siniste nooltega näidatud suunas (vt joonist). Paneel on paigaldatud, kui kuulete klõpsatust.163 Juhtpaneel / kasutusjuhend 1 Toitenupp Toitenupu vajutamisel lülitub seade sisse ja välja. (Pärast seadme sisselülitamist on see vaikimise režiimis Auto (Automaatne)). 2 Režiim Režiiminupu vajutamisega saab valida režiimi Auto (Automaatne) ja Sleep (Uni). Režiimis Auto (Automaatne) mõõdab sisseehitatud andur (Intelligent Particle Sensor™) õhukvaliteeti ja reguleerib puhastusvõimsust automaatselt. Andur tuvastab siseõhus peenosakesi suurusega PM2,5 ja valib automaatselt ühe kolmest ventilaatori kiirusest. Režiimis Sleep (Uni) põleb märgutuli eredalt. Märgutuli ja diginäidik lülituvad 5 sekundi pärast välja. Vajutage mis tahes nuppu, et taaskäivitada märgutuli ja diginäidik. Märgutuli ja diginäidik lülituvad uuesti 5 sekundi pärast välja. (Ventilaator töötab madalaimal kiirusetasemel). 3 Kiirus Kiirusenupu vajutamisega saate muuta kiirusetaset. 3 ventilaatori kiirust võimaldavad kohandada õhuvoolu. (1-2-3 tähendab tuule kiiruse suurenemist). 4 Taimer Taimeri nupu korduva vajutamisega saate seadistada seadme automaatselt välja lülituma 1,4või 8 tunni möödumisel. Valitud tundide arv ilmub taimeri ekraanil. 5 UV-LED-lamp UV-LED-pirnid tuleks välja vahetada 8000 töötunni möödumisel või kui näidikutuli (UV) ekraanil kustub. 6 Filter Kui märgutuli vilgub, tuleb liitfilter (HEPA ja aktiivsöega filter) välja vahetada. Liitfiltri kasutusiga on 2000 töötundi. 7 WiFi WiFi indikaator. 2 + 3 Lapselukk Lapselukk takistab seadme soovimatut kasutamist. Lapseluku sisse-/väljalülitamiseks tuleb korraga vajutada nuppe Režiim ja Kiirus. Lapseluku märgutuli süttib eredalt põlema. 3 + 4 Filtri lähtestamine Liitfiltri taimeri lähtestamiseks vajutage ja hoidke all nuppe Kiirus ja Taimer (umbes 3 sekundit). Taimer on edukalt lähtestatud, kui märgutuli kustub.164 Diginäidik Õhupuhasti CA-510Pro Smart esiküljel oleval diginäidikul kuvatakse automaatselt ja täpselt õhukvaliteeti PM2,5 peenosakeste sisalduse, õhuniiskuse ja temperatuuri mõõtmisega. Osakesed läbimõõduga 10µm (PM10) kuni 2,5μm (PM2,5) kahjustavad kopse ja on üks 10suurimast inimtervise ohutegurist. Need peenosakesed tekivad mitmesugustes siseruumides toimuvates protsessides, näiteks küpsetamisel, praadimisel, suitsetamisel ja kütmisel, aga tungivad sisse ka välisõhust, kuhu neid lisandub sõidukite heitgaasidest, tööstusest, ehitustegevusest, bioloogilisest materjalist (õietolm, bakterid, tolmulestad ja viirused). Need võivad pärineda kõrgelt, näiteks lennukite heitgaasidest, ning kaugelt, näiteks vulkaanipursetest. Õietolm, tolm ja muud allergeenid põhjustavad igal kevadel miljonitele inimestele raskeid terviseprobleeme; allergikute arv kasvab pidevalt. Õhuniiskuse ja temperatuuri mõõtmine Õhu efektiivseks puhastamiseks peaks suhteline õhuniiskus olema 45–60% ja temperatuur ligikaudu 20–23°C. Toitejuhe

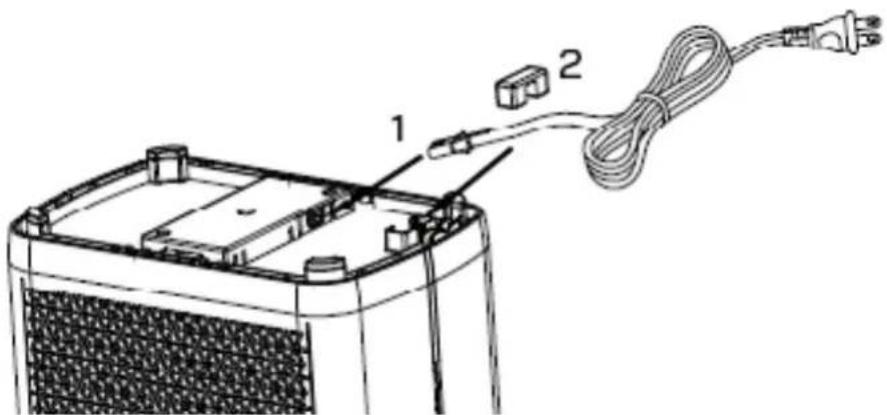

1. Eemaldage toitejuhtme liim seadme põhjast ja pange toitejuhtme ots seadme põhja

asuvasse pessa (vt joonist 1).

2. Pange toitejuhe juhtmepessa ja fikseerige juhtmeklambriga (vt joonist 2).

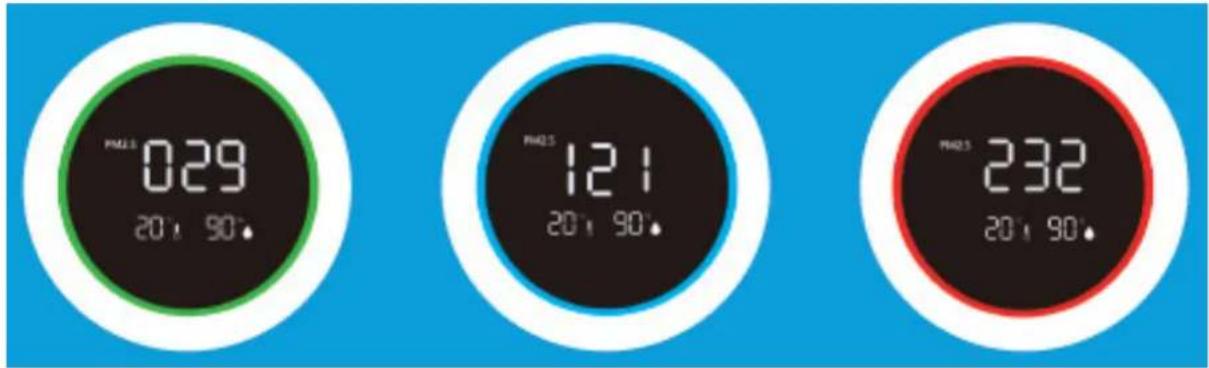

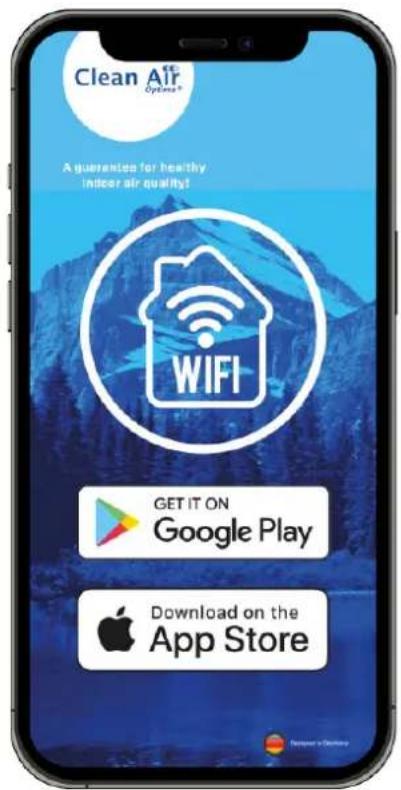

Roheline - hea: 0–80 µg/m³ Sinine - keskmine: 80–150 µg/m³ Punane - halb: 150 µg/m³ või enam165 Rakenduse Clean Air Optima® kasutamine Ühenduvus Ühilduvus nutitelefoni ja tahvelarvutiga: iPhone’i, iPadi ja Androidi seadmed Seade ühendub WiFi kaudu rakendusega: CleanAirOptima

App Store ‘ist või Google Play Store’ ist.

2. Looge konto ja logige sisse.

3. Ühendage seade pistikupessa ja lülitage see sisse. WiFi indikaator hakkab vilkuma.

4. Veenduge, et teie nutitelefon või tahvelarvuti on edukalt WiFi-võrguga ühendatud.

5. Avage rakendus CleanAirOptima ja klõpsake suvandit Lisa seade . Teie seade on loendis

ja saate selle valida. Kui mitte, valige Auto Scan (Automaatne skannimine). Seadme võrguga ühendamiseks järgige ekraanil kuvatavaid juhiseid.

6. Valige rakenduse Clean Air Optima® seadme lisamine, järgige rakenduse juhiseid.

7. Kui seade on seotud, jääb WiFi märgutuli pidevalt põlema.

8. Kui konfigureerimine on edukas, saate seadme juhtimiseks kasutada rakendust Cle-

anAirOptima®. Märkus.

• Kui teie vaikevõrk on muutunud, lähtestage WiFi-ühendus, järgides juhiseid 3-8 jaotises „WiFi-ühenduse seadistamine”.

• Kui soovite siduda nutitelefoni või tahvelarvutiga mitu seadet, peate seda tegema üksteisejärel.

• Veenduge, et nutitelefoni või tahvelarvuti ja seadme vaheline kaugus on alla 5 meetri jata- kistusi ei ole. Samuti veenduge, et olete seadmega samas ruumis. Lähtestage WiFi-funktsioon: - lähtestage WiFi, vajutades 3 sekundit nuppu „Mode“ (Režiim) ja „Taimer“, WiFi märgutuli vilgub kiiresti.166 Seadmete ühendamine mitme telefoniga Märkus. Esmalt peab teine inimene oma telefoni installima Clean Air Optima® rakenduse ja looma uue konto. Jagage seadet piiratud juurdepääsuga. Saate valida 1 seadme jagamise mitme inimesega. Sellel inimesel on seejärel juurdepääs, kuid ta ei saa kõiki seadeid hallata. Seadme jagamiseks mitme inimesega järgige allolevaid juhiseid.

1. Minge vastava seadme juurde.

2. Minge paremas ülanurgas oleva pliiatsi või kolme punkti juurde.

6 Seade ilmub Clean Air Optima® rakenduses automaatselt koos teise kontoga. Jagage seadet täieliku juurdepääsuga. Saate oma kodujuhtimisse lisada ühe inimese või mitu inimest. Sellel inimesel on seejärel juurdepääs kõigile teie seadmetele, mis on juba lingitud ning tal on kõik õigused ja load. Jääte alati peaadministraatoriks. Järgige allolevaid juhiseid, et lisada keegi oma kodujuhtimisse.

1. Avage Clean Air Optima® rakendus ja minge jaotisesse „Mina“.

2. Seejärel valige „Kodujuhtimine“.

3. Valige „Loo kodu“.

4. Valige vastav „Kodu“ ja „Lisa liige“.

5. Valige jagamise viis nt e-posti, whatsappi, sms-i vms kaudu ja jätkake.

6 Vastav „Kodu“ kuvatakse automaatselt selle isiku Clean Air Optima® rakenduses, kellega te oma „Kodu“ jagasite.

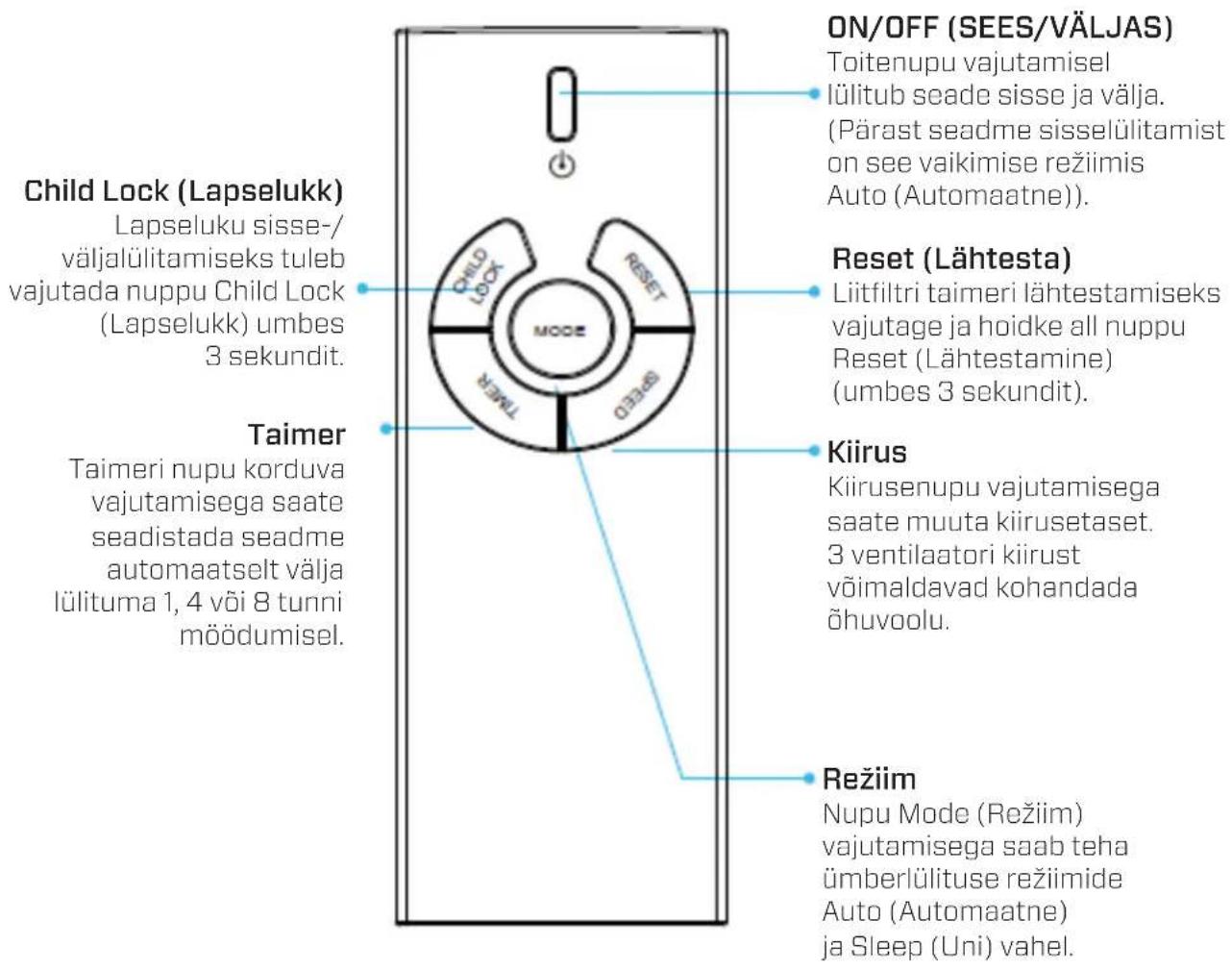

Minge Clean Air Optima® rakenduses avaekraanile. Minge üles vasakule ja valige „Kodu“.167 Kaugjuhtimispult ON/OFF (SEES/VÄLJAS) Toitenupu vajutamisel lülitub seade sisse ja välja. (Pärastseadme sisselülitamist on see vaikimise režiimis Auto(Automaatne)). Child Lock (Lapselukk) Lapseluku sisse-/ väljalülitamiseks tuleb vajutada nuppu ChildLock (Lapselukk) umbes 3sekundit. Reset (Lähtesta) Liitfiltri taimeri lähtestamiseks vajutage ja hoidke all nuppu Reset (Lähtestamine) (umbes3 sekundit). Kiirus Kiirusenupu vajutamisega saate muuta kiirusetaset. 3 ventilaatori kiirust võimaldavad kohandada õhuvoolu. Režiim Nupu Mode (Režiim) vajutamisega saab teha ümberlülituse režiimide Auto (Automaatne) jaSleep (Uni) vahel. Taimer Taimeri nupu korduva vajutamisega saate seadistada seadme automaatselt välja lülituma 1, 4 või 8 tunni möödumisel.168 Patarei vahetamine

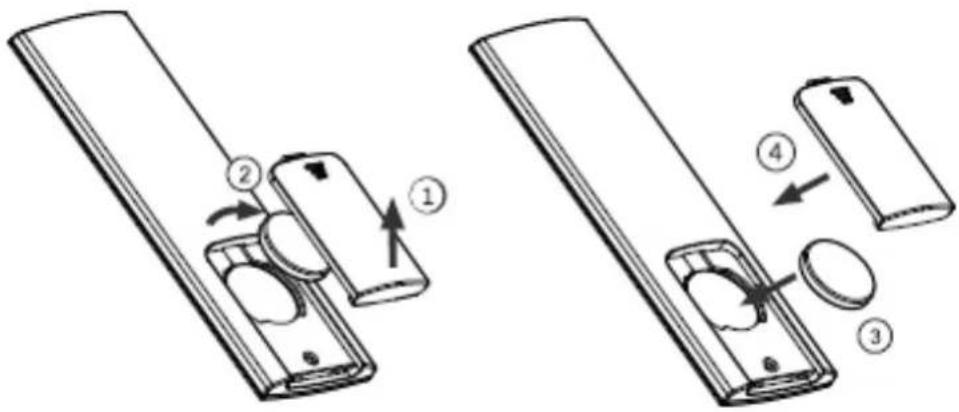

1. Avage kaugjuhtimispuldi patareikaas (joonis 1).

2. Eemaldage vana patarei (joonis 2).

3. Vahetage välja üks nööppatarei (tüüp CR2032, 3V) (joonis 3).

4. Sulgege kaugjuhtimispuldi patareikaas (joonis 4).

1. Kui te kaugjuhtimispulti kaua aega ei kasuta, võtke patarei välja, et vältida selle lekkimist

jakaugjuhtimispuldi kahjustamist.

2. Kasutage kaugjuhtimispulti õhupuhasti juhtimisulatuses

3. Kui kaugjuhtimispult ei tööta õigesti, eemaldage patarei ja pange see 30 sekundi pärast

tagasi. Kui see ikka ei toote õigesti, vahetage välja patarei.169 Hooldamine Õhupuhasti välispinna puhastamine

1. Lülitage seade välja ja tõmmake pistik pistikupesast.

2. Puhastage seade tolmust ja mustusest niiske pehme lapiga.

3. Vesi ei tohi sattuda seadme sisemusse.

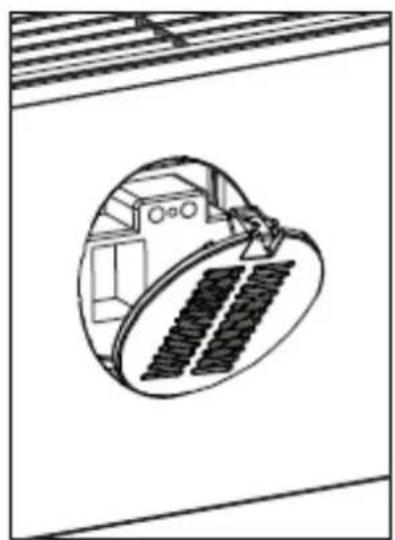

Anduri Intelligent Particle Sensor™ puhastamine Puhastage õhukvaliteedi andurit iga 6–8 nädala järel. Kui PM 2,5 väärtus kuvatakse valesti, saab anduri läätse puhastada vatitüki abil.

1. Eemaldage anduri kate.

2. Puhastage anduri lääts vatitüki ja veega noolega näidatud viisil. Seejärel kuivatage lääts

4. Ärge pühkige anduri läätse alkoholi ega muu orgaanilise lahustiga.

Tähelepanu! Kui ruumi õhuniiskus on väga kõrge, võib õhukvaliteedi anduril tekkida kondensvesi. Seetõttu võib õhukvaliteedi indikaator (diginäidikul kuvatav osakeste näit) näidata, et õhukvaliteet on halb, ehkki see ei ole nii. Sel juhul soovitame õhukvaliteedi andurit puhastada või mitte kasutada õhupuhastajat automaatrežiimis.170 Filtrite vahetamine Õhupuhastil Clean Air Optima Intelligent Air Purifier CA-510Pro Smart on filtri kasutusea jälgimise süsteem, mis annab märku, kui filter tuleb 2000 töötunni järel välja vahetada. Liitfiltrite (HEPA + aktiivsöega filter) vahetamise vajadusest annab õhupuhasti märku märgutule vilkumisega. Liitfiltri taimeri lähtestamiseks vajutage ja hoidke all nuppe Kiirus ja Taimer (umbes3sekundit). Taimer on edukalt lähtestatud, kui märgutuli kustub. Liitfiltrite (HEPA + aktiivsöega filter) kasutusiga on olenevalt kasutamisest 6–8kuud. Filtrite puhastamine Efektiivseimaks õhupuhastamiseks on soovitatav puhastada filtreid kord kuus. Kui siseõhk onväga saastunud, võib olla vaja puhastada sagedamini. Puhastage eelfilter ja HEPA-filter harja või tolmuimejaga. Eesmärk on eemaldada filtri välispinnalt suuremad mustuseosakesed, näiteks riidekiud ning loomade karvad ja nahatolm. Hoiatus! Liitfiltreid (HEPA + aktiivsöega filter) ei tohi veega märjaks teha ega loputada. Filtrite vahetamise vajaduse tundemärgid Suurenenud müratase, vähenenud õhuvool ja tugevnenud lõhn. HEPA-filter tuleb uuega asendada, kui selle värv muutub valgest halliks või mustaks. Valget HEPA-filtrit EI OLE vaja vahetada. Filtrite tellimine: võtke ühendust Clean Air Optima klienditeenindusega telefonil + 31 (0) 742670145 võikülastage meie e-poodi: https://www.cleanairoptima.com/accessoires/mg/44/171 UV-pirnide vahetamine (üksuse ees ja taga) Õhupuhasti Clean Air Optima CA-510Pro Smart mõlema UV-pirni tööiga on 8000 töötundi = 1 aasta ööpäev läbi töötamist. UV-pirnid tuleks välja vahetada 8000 töötunni möödumisel või kui näidikutuli (UV) ekraanil kustub.

1. Lülitage seade välja ja tõmmake pistik pistikupesast välja.

2. Vajutage vabastusnuppe mõlema sõrmega ning eemaldage esi- ja tagakaas.

3. Eemaldage filtrid (eest ja tagant).

4. Kasutage Philips-peaga kruvikeerajat ning eemaldage mõlema UV-pirni metallkaitsme

kruvid (eest ja tagant).

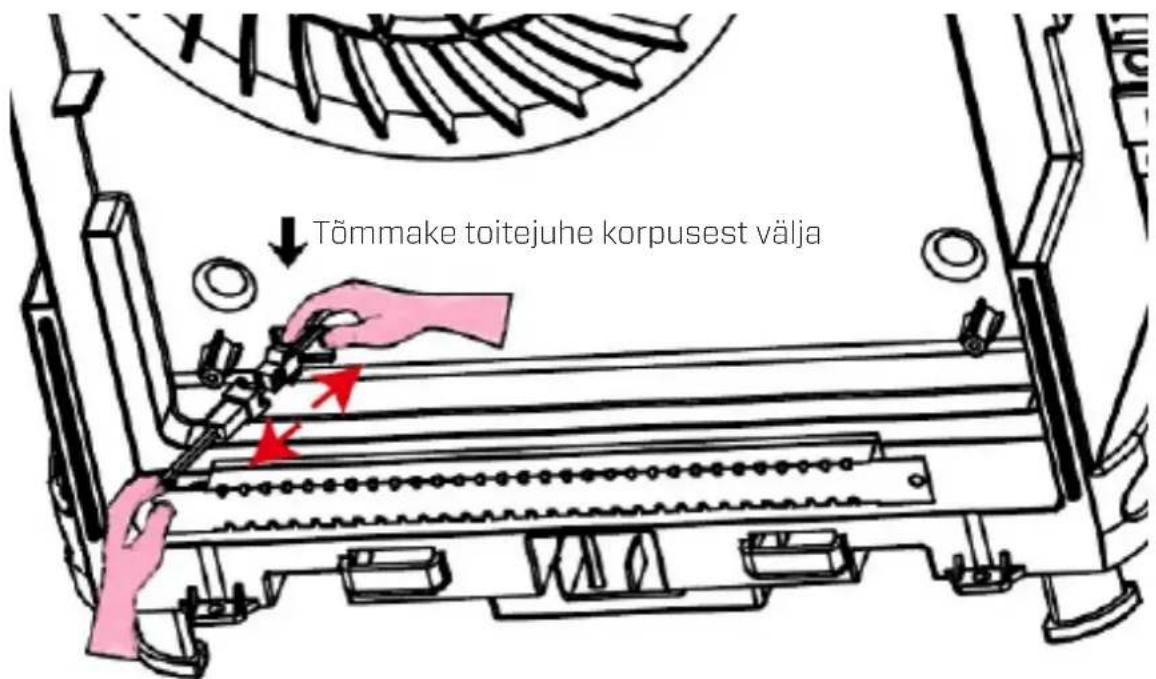

5. Tõmmake toitejuhe korpusest välja enda poole, kuni näete pistikühendusi. Vabastage

pistikühendused, vaadake joonist.

6. Nüüd saate paigaldada uued UV-pirnid. Kui UV-pirnid on paigaldatud, süttib näidikutuli (UV)

uuesti. UV-pirnide tellimine: Võtke ühendus Clean Air Optima klienditeenindusega telefonil + 31 (0) 742670145 või külastage meie veebikauplust: https://www.cleanairoptima.com/accessoires/mg/44/ Tõmmake toitejuhe korpusest välja172 Veaotsing Järgmine veaotsingujuhend aitab lahendada õhupuhasti Clean Air Optima Intelligent AirPurifier CA-510Pro Smart kasutamise käigus tekkida võivaid probleeme. Probleem Võimalik põhjus Lahendamine Seade ei lülitu sisse Toitekaabel pole õigesti ühendatud Toitepistik on purunenud Esi- või tagapaneel ei ole õigestipaigaldatud Ühendage toitepistik japistikühendus õigesti Vahetage toitejuhe välja Paigaldage paneel õigesti. Vt ptk: Kasutamine Õhu väljalase lõhnabhalvasti Filter püüab kinni liiga palju lõhna või tolmu Filtrite kasutusiga on lõppenud Vahetage liitfiltrid välja Vahetage liitfiltrid välja Halb puhastamistoime Kontrollige, kas ruumi õhuniiskus on liiga madal Seade on paigutatud õhuvahetuseta ruumi või seade on ümbritsetud takistustest Suurendage õhuniiskust Eemaldage takistused Seade ei puhu õhkuvälja Õhu sisselase või väljalase onummistunud Eemaldage takistused Kaugjuhtimispult eitööta Kontrollige, kas patarei onpaigaldatud Kontrollige, kas patarei onpaigaldatud õigesti Kontrollige patarei mahtuvust Kontrollige, kaskaugjuhtimispult ontoimimisulatusest väljas Paigaldage patarei Paigaldage patarei õigesti Vahetage patarei välja Toimimisulatus on 5 meetrit seadme esiküljest HOIATUS! Kui ülal soovitatud lahendused ei tööta, helistage oma piirkonna Clean Air Optima tehnilise toe telefoninumbrile. Ärge üritage seadet lahti võtta, uuesti kokku panna ega remontida, kuna sel juhul võib kaotada garantii kehtivuse.173 Tehnilised andmed Mudel CA-510Pro Smart Sobiv ruumidele suurusega kuni 110 m² / 275 m³ / 1180 ft² Nimipinge 220–240V, 50/60Hz Nimivõimsus kuni 30 W Ventilaatori jõudlus (CADR) 468 m³/h (tahked osakesed) – 100 m³/h (formaldehüüd) Filtrite jõudlus 99,97% Steriliseerimismäär 99,9% Negatiivsete ioonide kontsentratsioon 2 000 000 iooni/cm² Müratase Vaikne ventilaator <20 dB(A) Madal 1 / 35 dB(A) Keskmine 2 / 55 dB(A) Turbo 3 Mõõtmed 560 x 320 x 210mm Kaal 7,5kg Värv Valge Vastab ELi määrustele CE / WEEE / RoHS Pakendi ja seadme kõrvaldamise kohta küsige uusimat teavet seadme müüjalt või kohalikust omavalitsusest.174 Remont Garantiitõend õhukuivatile Clean Air Optima Intelligent Air Purifier CA-510Pro Smart. Ostmiskuupäev: ...................................................................................................................... Kliendi nimi: ............................................................................................................................... Aadress: ....................................................................................................................................... Telefon: ......................................................................................................................................... E-posti aadress: ..................................................................................................................... Müüja nimi: ................................................................................................................................. Aadress: .......................................................................................................................................

1. Täitke garantiitõendi kõik väljad. Saatke see koos ostukviitungi ja seadmega

originaalpakendis jaemüüjale, kellelt seadme ostsite, makstes postitasu ise ette. Lisage kindlasti paki tagastamiseks vajalik summa.

2. Lisage lühike kirjeldus kahjustusest, rikkest või tõrkest ja probleemi tekkimise asjaoludest.
