E0352 - Ilmastikjaam Emos - Tasuta kasutusjuhend

Toote tüüp	Juhtmeta ilmajaam
Bränd	Emos
Mudel	E0352
Anduri mõõtmed	21 × 38 × 100 mm
Jaama toide	2 patareid 1,5 V AAA tüüpi (ei ole kaasas)
Anduri toide	2 patareid 1,5 V AA tüüpi (ei ole kaasas)
Raadiosignaali ulatus	Kuni 30 m vabas õhus
Edastussagedus	433 MHz, max 10 mW e.r.p.
Maksimaalne andurite arv	3
Raadiojuhitav kell	DCF77
Sisemise temperatuuri vahemik	-10 °C kuni +50 °C (eraldusvõime 0,1 °C)
Välise temperatuuri vahemik	-40 °C kuni +60 °C (eraldusvõime 0,1 °C)
Temperatuuri täpsus	±1,5 °C
Sisemise niiskuse vahemik	1 % kuni 99 % RH (eraldusvõime 1 %)
Välise niiskuse vahemik	20 % kuni 95 % RH (eraldusvõime 1 %)
Niiskuse täpsus	±5 %
Peamised funktsioonid	Raadiojuhitav kell, äratus, uinak, ilmaennustus, kuufaasid, max/min väärtuste mälu, temperatuurikõverad, andurite automaatne rotatsioon
Hooldus ja puhastus	Pehme, kergelt niiske lapp; ärge kasutage lahustit ega puhastusvahendit
Ohutus	Ärge jätke vee, lahtise leegi, äärmuslike temperatuuride kätte; ärge avage ega parandage ise

Korduma kippuvad küsimused - E0352 Emos

Kuidas ilmajaama esimest korda paigaldada?

Sisestage esmalt patareid jaama (2× AAA), seejärel andurisse (2× AA). Asetage mõlemad ühikud kõrvuti. Jaam otsib automaatselt DCF-signaali (ikoon vilgub). Kui DCF-i vastuvõtt ebaõnnestub, hoidke nuppu ▼ all, et katkestada ja lülituda anduri andmetele. Jaam tuvastab anduri 3 minuti jooksul.

Kuidas vahetada välisanduri patareisid?

Kui välisanduri temperatuurialal ilmub tühja patarei ikoon, eemaldage anduri kate ja asendage patareid kahe uue 1,5 V AA-tüüpi leelispatareiga. Jälgige polaarsust. Ärge kunagi kasutage 1,2 V laetavaid patareisid.

Kuidas ilmajaama lähtestada?

Eemaldage patareid nii jaamast kui ka andurist, oodake mõned sekundid, seejärel sisestage patareid taas, alustades jaamast. Jaam alustab uuesti DCF-i otsimist ja sünkroniseerimist anduriga.

Kuidas kella käsitsi seadistada, kui DCF-signaali ei saada?

Hoidke nuppu SET all. Kasutage ▲/▼, et seadistada: kalendri keel, °C/°F ühik, DCF-i vastuvõtt (VÄLJAS), ajavöönd, aasta, kuu, päev, 12/24 h formaat, tunnid ja minutid. Kinnitage iga samm nupu SET abil.

Kuidas äratuskella seadistada?

Hoidke äratusnuppu all. Äratuse aeg hakkab vilkuma. Kasutage ▲/▼, et seadistada tunnid, minutid ja kordusintervall (5-60 min). Kinnitage äratusnupuga. Kuvatakse äratusikoon. Aktiveerimiseks/deaktiveerimiseks vajutage äratusnuppu ja seejärel ▲.

Kuidas lisada või muuta anduri kanalit?

Vajutage mitu korda nuppu CH, et valida kanal (1, 2 või 3). Seejärel hoidke CH all, kuni ikoon vilgub. Anduril seadke lüliti samale kanalinumbrile. Sisestage patareid; jaam peaks anduri tuvastama 3 minuti jooksul.

Miks välisanduri temperatuur ekraanil ei kuvata?

Jaam on kaotanud anduri signaali. Hoidke nuppu CH all, et otsing uuesti käivitada. Kontrollige ulatust (max 30 m) ja anduri asukohta (vältige metallist takistusi). Vahetage anduri patareid, kui kuvatakse tühja patarei ikoon.

Kuidas tõlgendada ilmaennustuse ikoone?

Ikoonid (päikeseline, pilvine, pilves, vihm) näitavad trendi järgmise 12-24 tunni jooksul 15-20 km raadiuses. Täpsus on umbes 70 %. Kuvatud ikoon ei pruugi vastata praegusele ilmale. Pärast lähtestamist oodake usaldusväärse ennustuse saamiseks umbes 12 tundi.

Kuidas ilmajaama puhastada?

Kasutage pehmet, kergelt niisket lappi. Ärge kasutage lahustit, puhastusvahendit ega liigset vett. Ärge kunagi kastke seadet vette ega muusse vedelikku.

Mida teha, kui äratus ei helise?

Kontrollige, kas äratusikoon on kuvatud (aktiveerige see äratusnupu ja seejärel ▲ abil). Veenduge, et äratusaeg on õigesti seadistatud (hoidke äratusnuppu all). Kui äratus heliseb, kuid soovite selle peatada, vajutage suvalist nuppu (välja arvatud SNOOZE kordamiseks). Äratus lülitub automaatselt välja 2 minuti pärast.

KASUTUSJUHEND E0352 Emos

EE | Juhtmevaba ilmajaam

Lugege kasutusjuhendit hoolikalt enne selle toote kasutamist.

Tehnilised kirjeldused

raadiojuhtimisega kell

ajavorming: 12/24 h

sisetemperatuur: -10^ kuni +50^ , möötesamm 0,1^

välistemperatuur: -40 °C kuni +60 °C, möötesamm 0,1 °C

temperatuuri möötmise täpsus: ±1,5 °C

siseõhu niiskus: 1 kuni 99 % suhtelist niiskust, mõõtesamm 1 %

välisõhu niiskus: 20 kuni 95 % suhtelist niiskust, mõõtesamm 1 %

sise- ja välisõhu niiskuse mõõtmise täpsus: 5 %

raadiosignaali ulatus: kuni 30 m avatud alal

edastussagedus: 433 MHz, 10 mW e.r.p. max.

andurite arv: max 3

toiteallikas:

põhijaam: 2× 1,5 V AAA patareid (ei kuulu komplekti)

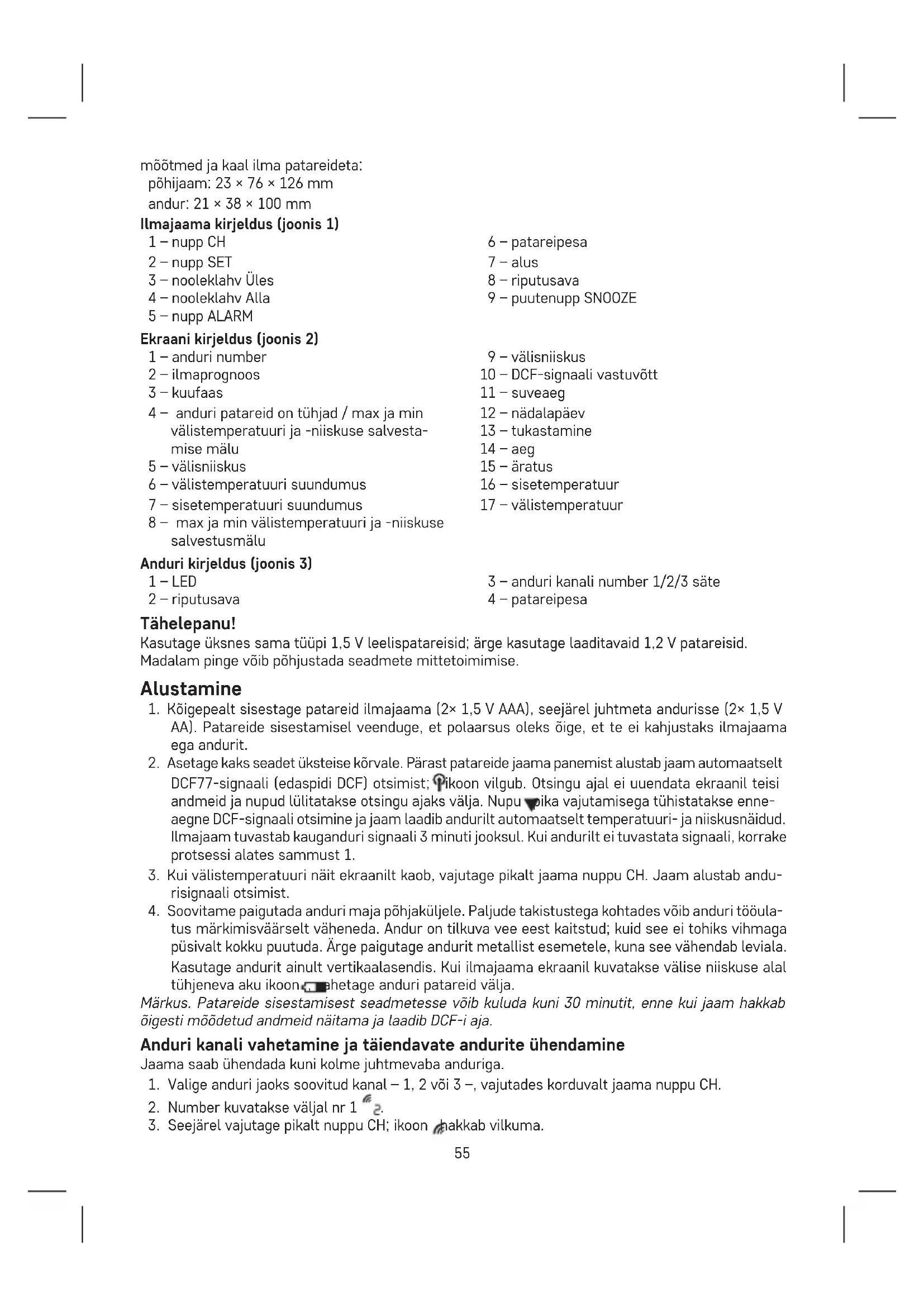

põhijaam: 23 × 76 × 126 mm

andur: 21 × 38 × 100 mm

Ilmajaama kirjeldus (joonis 1)

1 – nupp CH	6 – patareipesa
2 – nupp SET	7 – alus
3 – nooleklahv Üles	8 – riputusava
4 – nooleklahv Alla	9 – puutenupp SN00ZE
5 – nupp ALARM

Ekraani kirjeldus (joonis 2)

1 – anduri number	9 – välisniiskus
2 – ilmaprognoos	10 – DCF-signaali vastuvõtt
3 – kuufaas	11 – suveaeg
4 – anduri patareid on tühjad / max ja min välistemperatuuri ja -niiskuse salvestamise mälu	12 – nädalapäev13 – tukastamine14 – aeg
5 – välisniiskus	15 – äratus
6 – välistemperatuuri suundumus	16 – sisetemperatuur
7 – sisetemperatuuri suundumus	17 – välistemperatuur
8 – max ja min välistemperatuuri ja -niiskuse salvestusmälu

Anduri kirjeldus (joonis 3)

1 – LED	3 – anduri kanali number 1/2/3 säte
2 – riputusava	4 – patareipesa

Tähelepanu!

Kasutage üksnes sama tüüpi 1,5 V leelispatareisid; ärge kasutage laaditavaid 1,2 V patareisid. Madalam pinge võib põhjustada seadmete mittetoimimise.

Alustamine

1. Köigepealt sisestage patareid ilmajaama (2× 1,5 V AAA), seejärel juhtmeta andurisse (2× 1,5 V AA). Patareide sisestamisel veenduge, et polaarsus oleks öige, et te ei kahjustaks ilmajaama ega andurit.
2. Asetage kaks seadet üksteise kõrvale. Pärast patareide jaama panemist alustab jaam automaatselt DCF77-signaali (edaspidi DCF) otsimist; 📋ikoon vilgub. Otsingu ajal ei uuendata ekraanil teisi andmeid ja nupud lülitatakse otsingu ajaks välja. Nupu 🌐pika vajutamisega tühistatakse enne-aegne DCF-signaali otsimine ja jaam laadib andurilt automaatselt temperatuuri- ja niiskusnäidud. Ilmajaam tuvastab kauganduri signaali 3 minuti jooksul. Kui andurilt ei tuvastata signaali, korrake protsessi alates sammust 1.
3. Kui välistemperatuuri näit ekraanilt kaob, vajutage pikalt jaama nuppu CH. Jaam alustab andurisignaali otsimist.
4. Soovitame paigutada anduri maja põhjaküljele. Paljude takistustega kohtades võib anduri tööulatus märkimisväärselt väheneda. Andur on tilkuva vee eest kaitstud; kuid see ei tohiks vihmaga püsivalt kokku puutuda. Ärge paigutage andurit metallist esemetele, kuna see vähendab leviala. Kasutage andurit ainult vertikaalasendis. Kui ilmajaama ekraanil kuvatakse välise niiskuse alal tühjeneva aku ikoon. Rahetage anduri patareid välja.

Märkus. Patareide sisestamisest seadmetesse võib kuluda kuni 30 minutit, enne kui jaam hakkabõigesti mõõdetud andmeid näitama ja laadib DCF-i aja.

Anduri kanali vahetamine ja täiendavate andurite ühendamine

Jaama saab ühendada kuni kolme juhtmevaba anduriga.

1. Valige anduri jaoks soovitud kanal – 1, 2 või 3 –, vajutades korduvalt jaama nuppu CH.
2. Number kuvatakse väljal nr 1 ^6 .

3. Seejärel vajutage pikalt nuppu CH; ikoon hakkab vilkuma.

4. Eemaldage anduri tagaküljel asuv patareipesa kate ja liigutage liugur valitud anduri kanalile (1, 2, 3).

5. Sisestage andurisse patareid (2× 1,5 V AA). Anduri andmed laaditakse jaama 3 minuti jooksul.
6. Kui andurisignaali ei tuvastata, eemaldage patareid ja sisestage need uuesti.

Andmete esitamine mitmelt andurilt, automaatne ühendatud andurite väärtuste tsükliline esitamine

Kõigi ühendatud andurite andmete ükshaaval kuvamiseks vajutage korduvalt nuppu CH. Samuti saate automaatse tsüklilise esituse aktiveerida kõikides ühendatud andurites olevate andmete kaudu:

1. Tsüklilise esitamise režiimi sisselülitamine

Vajutage korduvalt nuppu CH, kuni ekraanil kuvatakse anduri numbriga nooleikoon Kõigi ühendatud andurite andmed kuvatakse automaatselt ja korduvalt jaama ekraanil üksteise järel.

2. Tsüklilise esitamise režiimi väljalülitamine

Vajutage nuppu CH; nooleikoon kaob.

Raadiojuhtimisega kell (DCF77)

Pärast patareide jaama panemist alustab jaam automaatselt DCF77-signaali (edaspidi DCF) otsimist; ikoon 📋 hakkab vilkuma.

Otsingu ajal ei uuendata ekraanil teisi andmeid ja nupud lülitatakse otsingu ajaks välja.

Nupu pika vajutamisega tūhistatakse enneaegne DCF-signaali otsimine ja jaam laadib andurilt automaatselt temperatuuri- ja niiskusnäidud.

DCF-signaal tuvastati – ikoon plakkab vilkumast ja koos ikooniga kuvatakse praegune kellaaeg ja kuupäev.

DCF-signaali ei tuvastatud – DCF-ikooni ei kuvata.

DCF-signaali otsimise kordamiseks (3–8 minutit) vajutage pikalt nuppu ▼DCF-signaali otsingu

tühistamiseks vajutage uuesti pikalt nuppu ▼DCF-signaali sünkroonitakse pidevalt iga päev.

Suveaja ajal kuvatakse ikoon DST ALWAYS DCF-ikooni kõrval.

Tavaolukorras (häireallikatest, nt teleritest või arvutimonitoridest ohutus kauguses) võtab ajasignaali tuvastamine mitu minutit.

Kui ilmajaam signaali ei tuvasta, toimige järgmiselt.

1. Liigutage ilmajaam teise asukohta ja proovige DCF-signaali uuesti otsida.
2. Kontrollige üle kella kaugus segavatest seadmetest (arvutiekraanid või televiisorid). Kaugus peaks signaali vastuvõtmise ajal olema vähemalt 1,5–2 m.
3. DCF-signaali vastuvõtmisel ärge asetage ilmajaama metallist uste, aknaraamide ega muude metallkonstruktsioonide või esemete (pesumasinad, kuivatid, külmikud jne) lähedusse.
4. DCF-signaali vastuvött on tingimustest olenevalt raudbetoonkonstruktsioonides (keldrid, kõrghooned jne) nõrgem.

Äärmuslikel juhtudel paigutage ilmajaam akna lähedusse saatja suunas.

DCF-raadiosignaali vastuvõtmist möjutavad järgmised tegurid:

• paksud seinad ja isolatsioon, vundamendid ja keldrid,
• ebapiisavad kohalikud geograafilised tingimused (neid on raske eelnevalt hinnata),
• atmosfäärihäired, äike, häirete körvaldamiseta elektriseadmed, DCF-vastuvõtja lähedal asuvad telerid ja arvutid.

Kui ilmajaam ei suuda DCFsignaali tuvastada, tuleb aeg ja kuupäev seadistada käsitsi.

Märkus. Kui ilmajaam tuvastab DCF-signaali, kuid ekraanil kuvatav kellaaeg on vale (nt nihkunud ±1 tund), peate alati seadistama õige ajavööndi selle riigi jaoks, kus te jaama kasutate, vt Kellaaja manuaalseadistus.

1. Vajutage pikalt nuppu SET.
2. Kasutage nuppe ▲/▼, et seadistada järgmised parameetrid: kalendri keel (EN, GE, IT, FR, DU, SP, DA) - temperatuuriühik: °C/°F - DCF-signaali vastuvõtt (SISSE/VÄLJA lülitamine) - ajavöönd - aasta - kuu - päev - kellaaja vorming: 12 h / 24 h - tunnid - minutid.

Kinnitage iga seatud väärtus, vajutades nuppu SET; nupu ▲/▼ allhoidmine kiirendab sätete muutmist.

Kui 20 sekundi jooksul ei vajutata ühtki nuppu, pöördub seade tagasi põhiekraanile.

Häire sätted

Vajutage pikalt nuppu ♦häire kellaaeg hakkab vilkuma.

Kasutage nuppe ▲, et seadistada tund, minut ja tukastamise ajaviivitus (5–60 minutit).

Seadistatud väärtuste kinnitamiseks vajutage nuppu

Kui sätted on valmis, kuvatakse ikoon ⚠ automaatselt. Seejärel aktiveeritakse alarm seadistatud ajal. Kui soovite häire välja lülitada, vajutage nuppu ⚠ ja seejärel nuppu ⚠ Häire ikooni ei kuvata.

Äratuse taasaktiveerimiseks vajutage uuesti nuppu ▲

Edasilükkamisfunktsioon

Häire saab edasi lükata, vajutades jaama ülaosas asuvat nuppu SN00ZE.

Kui äratus hakkab helisema, vajutage nuppu. Ikoon z^2 hakkab vilkuma.

Režiimi SNOOZE tühistamiseks vajutage äratuse helisemise ajal ükskõik millist muud nuppu – ikoon z ^2 löpetab vilkumise ja ekraanile ilmub ikoon

Äratus aktiveeritakse uuesti järgmisel päeval.

Kui te äratuse helisemise ajal ühtegi nuppu ei vajuta, peatub 2 minuti pärast helisemine automaatselt.

Maksimaalse ja minimaalse temperatuuri/niiskuse näitude kuvamine

Sise- ja välistemperatuuri ning öhuniiskuse maksimaalse ja minimaalse näidu järkjärguliseks kuvamiseks vajutage korduvalt nuppu ▲

Mõõdetud väärtuste mälu kustutatakse automaatselt iga päev kell 00.00.

Mõõdetud väärtuste mälu käsitsi kustutamiseks vajutage pikalt nuppu ▲

Sise- ja välistemperatuuride suundumus

Välisõhu temperatuuri suundumuse ikoon on näidatud väljal nr 6.

Sisetemperatuuri suundumuse ikoon on näidatud väljal nr 7.

temperatuurisuundumuse näidik
	langev püsiv tõusev

Kuu faas

Kuu faasi ikoon kuvatakse väljal nr 3.

Peamised faasid on järgmised.

Jaam kasutab öhurõhu muutusi, et prognoosida ilmastikku järgmise 12–24 tunni jooksul piirkonnas, mis jääb 15–20 km vahemikku.

Ilmaprognoosi täpsus on umbes 70 %. Kuna ilmateade ei pruugi olla 100 % täpne, ei saa tootja ega müüja vastutada vale ilmaprognoosi põhjustatud kahju eest. Kui teete esimest korda ilmajaama seadistamise või lähtestamise, kulub umbes 12 tundi enne, kui ilmajaam hakkab õigesti prognoosima. Ilmajaam näitab nelja ilmaprognoosi ikooni.

Märkus. Praegu kuvatav ikoon tähendab järgmise 12–24 tunni prognoosi. See ei pruugi kajastada olemasolevaid ilmastikuolusid.

päikseline lauspilves lauspilves vihm

Ohutusjuhised ja hoiatused

Enne seadme kasutamist tutvuge kasutusjuhendiga. Järgige juhendis toodud ohutusjuhiseid. Toode on möeldud nöuetekohasel kasutamisel töökindlalt toimima paljude aastate jooksul.

• Lugege kasutusjuhendit hoolikalt enne selle toote kasutamist.
• Årge asetage toodet otsese päikesevalguse, äärmise külma ega niiskuse kätte või äkiliste temperatuurimuutustega keskkonda.
• Ärge asetage toodet kohtadesse, kus on vibratsiooni- ja löögioht – need võivad põhjustada kahjustusi.
• Ärge laske tootel kokku puutuda liigse jõu, lõökide, tolmu, kõrge temperatuuri või niiskusega – need võivad põhjustada rikkeid, lühemat patareide kasutusiga, patareide kahjustusi või plastosade deformeerumist.

- Ärge jätke toodet vihma või niiskuse kätte, kui see ei ole ette nähtud väljas kasutamiseks.

- Ärge asetage tootele avatud leegiallikaid, nt süüdatud kühnalt jne.

- Ârge asetage toodet ebapiisava õhuvooluga kohtadesse.

- Ärge sisestage esemeid toote öhutusavadesse.

- Ärge muutke toote sisemisi elektriahelaid – see vöib toodet kahjustada ja tühistab automaatselt garantii.

- Toote puhastamiseks kasutage kergelt niisutatud pehmet lappi. Ärge kasutage lahusteid ega pu-hastusvahendeid – need võivad plastdetaile kriimustada ja põhjustada elektriskeemide korrosiooni.

- Årge kastke toodet vette ega muude vedelike ning hoidke seda veetilkade või -pritsmete eest.

- Kui toode on kahjustatud või defektne, ärge tehke ühtegi remonditööd ise; viige see remondiks poodi, kust selle ostsite.

- Seadet ei tohi kasutada isikud (sh lapsed), kellel on füüsilised, meeleoorganite või vaimsed puuded, või isikud, kellel puuduvad piisavad kogemused ja teadmised, et seadet ohutult kasutada, välja arvatud juhul kui see toimub järelevalve all või nende turvalisuse eest vastutav isik on neid ohututest tingimustest teavitanud.

Ärge visake ära koos olmejäätmetega. Kasutage spetsiaalseid sorteeritud jäätmete kogumispunkte. Teavet kogumispunktide kohta saate kohalikult omavalitsuselt. Elektroonikaseadmete prügimäele viskamisel vöivad ohtlikud ained pääseda põhjavette ja seejärel toiduahelasse ning mõjutada nii inimeste tervist.

Käesolevaga deklareerib EMOS spol. s r.o., et käesolev raadioseadme tüüp E0352 vastab direktiivi 2014/53/EL nõuetele. ELi vastavusdeklaratsiooni täielik tekst on kättesaadav järgmisel internetiaadressil: http://www.emos.eu/download.
