BEDIENUNGSANLEITUNG E0352 Emos

• Nije predviđeno da ovaj uređaj upotrebljavaju osobe (uključujući djecu) smanjenih zičkih, osjetilnih ili mentalnih sposobnosti koje nemaju iskustva i znanja za sigurnu upotrebu osim ako nisu pod nadzorom ili ako ne dobivaju upute od osobe zadužene za njihovu sigurnost. Ne bacajte električne uređaje kao nerazvrstani komunalni otpad, koristite centre za sakuplja- nje razvrstanog otpada. Za aktualne informacije o centrima za sakupljanje otpada kontaktiraj- te lokalne vlasti. Ako se električni uređaji odlože na deponije otpada, opasne materije mogu prodrijeti u podzemne vode i ući u lanac ishrane i oštetiti vaše zdravlje. EMOS spol. s r.o. ovime izjavljuje da je radijska oprema tipa E0352 u skladu s Direktivom 2014/53/EU. Cjeloviti tekst EU izjave o sukladnosti dostupan je na sljedećoj internetskoj adresi: http://www.emos.eu/download. DE | Drathlose Wetterstation Bevor Sie mit dem Produkt zu arbeiten beginnen, lesen Sie bitte aufmerksam diese Bedienungsan- leitung durch. Spezikation Funkuhr Zeitformat: 12/24 h Innentemperatur: -10 °C bis +50 °C, Dierenz 0,1 °C Außentemperatur: -40 °C bis +60 °C, Dierenz 0,1 °C Genauigkeit der Messtemperatur: ±1,5 °C Innenfeuchtigkeit: 1 % bis 99 % relative Leistung, Staelung 1 % Außenfeuchtigkeit: 20 % bis 95 % relative Leistung, Staelung 1 % Messgenauigkeit der Innen- und Außenluftfeuchtigkeit: 5 %33 Reichweite des Funksignals: bis zu 30 m im freien Raum Übertragungsfrequenz: 433 MHz, 10 mW eektive Sendeleistung max. Anzahl der Sensoren: max. 3 Stromversorgung: Hauptstation: 2× 1,5-V-Batterien AAA (sind nicht im Lieferumfang enthalten) Sensor: 2× 1,5 V AA Batterien (sind nicht im Lieferumfang enthalten) Maße und Gewicht ohne Batterien: Hauptstation: 23 × 76 × 126 mm Sensor: 21 × 38 × 100 mm Beschreibung der Wetterstation (Abb. 1) 1 – CH-Taste 2 – SET-Taste 3 – Taste Pfeil nach oben 4 – Taste Pfeil nach unten 5 – Wecker-Taste 6 – Batteriefach 7 – Ständer 8 – Önung zum Aufhängen 9 – Touch-Taste SNOOZE Beschreibung des Displays (Abb. 2) 1 – Sensornummer 2 – Wettervorhersage 3 – Mondphase 4 – Leere Batterien im Sensor / Speicher der max. und min. Außentemperatur und Luftfeuchtigkeit 5 – Außenfeuchtigkeit 6 – Außentemperaturtrend 7 – Innentemperaturtrend 8 – Speicher der max. und min. Innentempe- ratur und Feuchtigkeit 9 – Außenfeuchtigkeit 10 – DCF-Signalempfang 11 – Sommerzeit 12 – Bezeichnung des Tages 13 – Snooze Wecker 14 – Uhrzeit 15 – Wecker 16 – Innentemperatur 17 – Außentemperatur Beschreibung des Sensors (Abb. 3) 1 – LED-Diode 2 – Önung zum Aufhängen 3 – Einstellung der Kanalnummer des Sensors 1/2/3 4 – Batteriefach Hinweis Verwenden Sie nur Alkaline-Batterien 1,5V des gleichen Typs, verwenden Sie keine wiederauadbaren 1,2V Batterien. Eine niedere Spannung kann eine Funktionsstörung beider Einheiten verursachen. Inbetriebnahme

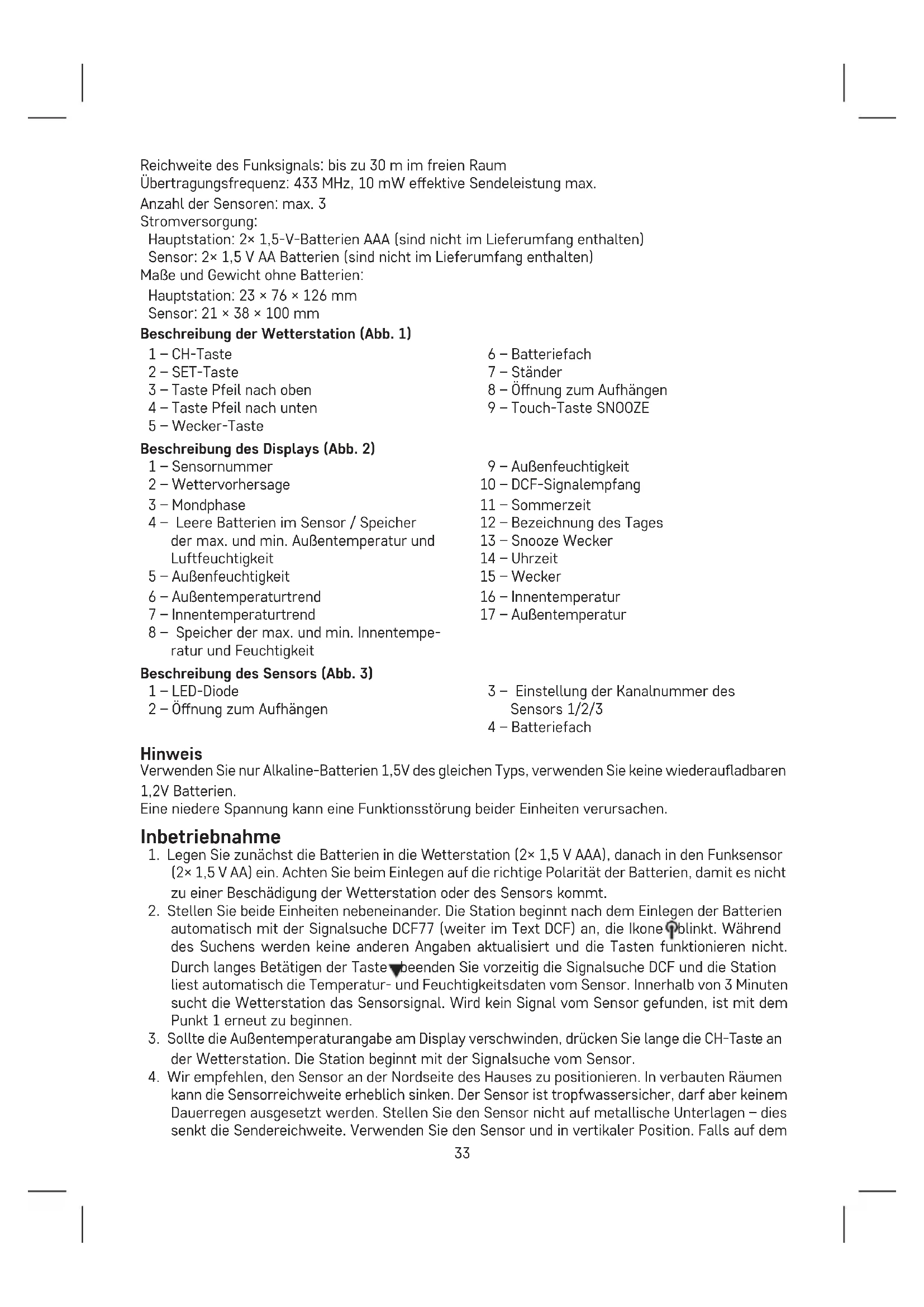

1. Legen Sie zunächst die Batterien in die Wetterstation (2× 1,5 V AAA), danach in den Funksensor

(2× 1,5 V AA) ein. Achten Sie beim Einlegen auf die richtige Polarität der Batterien, damit es nicht zu einer Beschädigung der Wetterstation oder des Sensors kommt.

2. Stellen Sie beide Einheiten nebeneinander. Die Station beginnt nach dem Einlegen der Batterien

automatisch mit der Signalsuche DCF77 (weiter im Text DCF) an, die Ikone blinkt. Während des Suchens werden keine anderen Angaben aktualisiert und die Tasten funktionieren nicht. Durch langes Betätigen der Taste beenden Sie vorzeitig die Signalsuche DCF und die Station liest automatisch die Temperatur- und Feuchtigkeitsdaten vom Sensor. Innerhalb von 3 Minuten sucht die Wetterstation das Sensorsignal. Wird kein Signal vom Sensor gefunden, ist mit dem Punkt 1 erneut zu beginnen.

3. Sollte die Außentemperaturangabe am Display verschwinden, drücken Sie lange die CH-Taste an

der Wetterstation. Die Station beginnt mit der Signalsuche vom Sensor.

4. Wir empfehlen, den Sensor an der Nordseite des Hauses zu positionieren. In verbauten Räumen

kann die Sensorreichweite erheblich sinken. Der Sensor ist tropfwassersicher, darf aber keinem Dauerregen ausgesetzt werden. Stellen Sie den Sensor nicht auf metallische Unterlagen – dies senkt die Sendereichweite. Verwenden Sie den Sensor und in vertikaler Position. Falls auf dem34 Display der Wetterstation das Symbol der schwachen Batterie im Feld der Außenluftfeuchte erscheint, tauschen Sie die Batterien im Sensor aus. Anmerkung: Es kann bis zu 30 Minuten nach dem Einlegen der Batterien in die Einheiten dauern, bis die Station alle Messdaten richtig anzeigt und die DCF-Zeit einliest. Kanaländerung des Sensors und Anschluss weiterer Sensoren Mit der Wetterstation können bis zu 3 Funksensoren verbunden werden.

1. Durch wiederholtes Drücken der CH-Taste an der Station wählen Sie den gewünschten Sen-

sorkanal - 1, 2 oder 3.

2. Diese Nummer wird im Feld Nr. 1 angezeigt

3. Danach drücken Sie lange die CH-Taste, das Symbol beginnt zu blinken.

4. Önen Sie auf der Rückseite des Sensors das Batteriefach und stellen Sie mit dem Schieber die

gewünschte Kanalnummer des Sensors (1, 2, 3) ein.

5. Legen Sie Batterien (2×1,5 V AA) in den Sensor ein. Innerhalb von 3 Minuten werden Daten vom

Sensor in der Wetterstation eingelesen.

6. Falls die Signalsuche des Sensors nicht funktioniert, nehmen Sie die Batterien heraus und legen

Sie sie erneut ein. Einstellung der Datenanzeige von mehreren Sensoren, automatische Rotierfunktion der angeschlossenen Sensorwerte Durch wiederholtes Drücken der CH-Taste an der Wetterstation werden sukzessive die Daten von allen angeschlossenen Sensoren angezeigt. Auch die automatische Rotierfunktion der Daten von den angeschlossenen Sensoren kann aktiviert werden:

1. Einschalten der Rotierfunktion

Drücken Sie wiederholt die CH-Taste, bis das Pfeilsymbol mit der Sensornummer im Display erscheint. Sukzessiv werden im Display der Station automatisch und wiederholt die Daten von allen angeschlossenen Sensoren angezeigt.

2. Ausschalten der Rotierfunktion

Drücken Sie die CH-Taste, das Pfeilsymbol verschwindet. Funkgesteuerte Uhr (DCF77) Die Station beginnt nach dem Einlegen der Batterien automatisch mit der Signalsuche DCF77 (weiter im Text DCF) an, die Ikone blinkt. Während des Suchens werden keine anderen Angaben aktualisiert und die Tasten funktionieren nicht. Durch langes Betätigen der Taste beenden Sie vorzeitig die Signalsuche DCF und die Station liest automatisch die Temperatur- und Feuchtigkeitsdaten vom Sensor. Signal DCF gefunden – das Symbol hört auf zu blinken und es wird die aktuelle Zeit und das Datum mit dem Symbol angezeigt. Signal DCF nicht gefunden – das DCF-Symbol wird nicht angezeigt. Zur wiederholten Suche des DCF-Signals (3–8 Minuten) die Taste lang drücken, um die DCF-Si- gnalsuche zu unterbrechen drücken Sie erneut die Taste lang. Das DCF-Signal wird täglich durchgehend synchronisiert. Während der Sommerzeit wird das Symbol neben dem DCF-Symbol angezeigt. Unter normalen Bedingungen (in sicherer Entfernung von der Störquelle, wie z. B. Fernsehgeräte, PC-Bildschirme) dauert der Empfang des Zeitsignal einige Minuten. Falls die Uhr dieses Signal nicht empfängt, verfahren Sie nach den folgenden Schritten:

1. Stellen Sie die Wetterstation an einem anderen Ort auf und versuchen Sie erneut, das DCF-Signal

2. Kontrollieren Sie die Entfernung der Uhr von den Störquellen (Computermonitore oder Fern-

sehgeräte). Diese sollte beim Empfang dieses Signals mindestens 1,5 bis 2 Meter betragen.

3. Stellen Sie die Wetterstation beim Empfang des DCF-Signals nicht in die Nähe von Metalltüren,

Fensterrahmen oder anderen Metallkonstruktionen oder -gegenständen (Waschmaschinen, Trockner, Kühlschränke usw.) auf.35

4. In Räumen aus Stahlbetonkonstruktionen (Keller, Hochhäuser usw.) ist der Empfang des DCF-Si-

gnals je nach Bedingungen schwächer. In Extremfällen stellen Sie die Wetterstation in die Nähe eines Fensters in Richtung Sender. Der Empfang des DCF-Funksignals wird durch folgende Faktoren beeinusst:

• starke Wände und Isolierungen, Souterrainwohnungen und Kellerräume,

• ungeeignete örtliche geograsche Bedingungen (diese lassen sich vorher schlecht abschätzen),

• atmosphärische Störungen, Gewitter, nicht entstörte Elektrogeräte, Fernseher und Computer, die in der Nähe des DCF-Funksignalempfängers stehen. Falls die Station kein DCF-Signal nden kann, muss die Zeit und das Datum manuell eingestellt werden. Anmerkung: Sofern die Station das DCF-Signal empfängt, die aktuelle Zeit aber nicht korrekt angezeigt wird (z.B. um ±1 Stunde verschoben), ist immer die korrekte Zeitverschiebung in dem Land einzustellen, in welchem die Station verwendet wird, siehe Manuelle Zeiteinstellung. Manuelle Einstellung der Zeit, des Datums

1. Drucken See lange die SET-Taste.

2. Mit den Tasten / stellen Sie die folgenden Parameter ein: Kalendersprache (EN, GE, IT, FR,

DU, SP, DA) – Temperatureinheit °C/°F – Empfang des DCF-Signals (ON – Aktivieren / OFF – De- aktivieren) – Zeitverschiebung – Jahr – Monat – Tag – Zeitformat 12 h/24 h – Stunde – Minute. Jeden eingestellten Wert bestätigen Sie mit der SET-Taste, durch Drücken der Tasten / gehen Sie schneller vor. Falls Sie innerhalb von 20 Sekunden keine andere Taste drücken, gelangen Sie zur Grundansicht zurück. Weckereinstellungen Die Taste lange drücken, die Weckeruhrzeit beginnt zu blinken. Mit den Tasten / die Stunde, die Minute und die Zeitverzögerung des verzögerten Alarms (5–60 Minuten) einstellen. Die eingestellten Werte mit der Taste bestätigen. Nach der Fertigstellung wird automatisch das Symbol angezeigt – Weckeraktivierung. Der Wecker wird dann in der eingestellten Zeit aktiviert. Falls Sie den Wecker deaktivieren möchten, betätigen Sie die Taste und danach die Taste . Das Weckersymbol wird ausgeblendet. Um den Wecker zu aktivieren, drücken Sie erneut die Taste . Wiederholtes-Wecken-Funktion Das Weckerklingeln verschieben Sie durch Drücken der SNOOZE-Taste oben auf der Station. Die Taste drücken, sobald das Klingeln anfängt. Das Symbol blinkt. Zum Löschen der SNOOZE-Funktion drücken Sie eine beliebige andere Taste – das Symbol hört auf zu blinken und es wird weiterhin angezeigt. Am nächsten Tag wird der Wecker wieder aktiviert. Wird während des Weckerklingelns keine Taste betätigt, wird das Klingeln nach 2 Minuten beendet. Anzeige der maximalen und minimalen Temperatur-/Feuchtigkeitsmesswerte Durch wiederholtes Drücken der Taste werden sukzessive die maximalen (MAX) und minimalen (MIN) Messwerte der Innen- und Außentemperatur und der Luftfeuchtigkeit angezeigt. Der Messwertspeicher wird jeden Tag um 00:00 automatisch gelöscht. Um den Messwertspeicher manuell zu löschen, halten Sie die Taste lange gedrückt. Trend der Innen- und der Außentemperaturen Das Trendsymbol für die Außentemperatur wird im Feld Nr. 6 angezeigt. Das Trendsymbol für die Innentemperatur wird im Feld Nr. 7 angezeigt. Temperatur-Trendanzeige sinkend bleibend steigend36 Mondphasen Das Mondphasen-Symbol wird im Feld 3 angezeigt. Es gibt folgende Haupt-Mondphasen: Vollmond Abnehmender Mond Abnehmender Mond Letztes Viertel Abnehmende Mondsichel Abnehmende Mondsichel Neumond Zunehmende Mondsichel Zunehmende Mondsichel Erstes Viertel Zunehmender Mond Zunehmender Mond Vollmond Wettervorhersage Die Station sagt aufgrund der atmosphärischen Druckveränderungen das Wetter für die nächsten 12 bis 24 Stunden mit einer Reichweite von 15 bis 20 km voraus. Die Genauigkeit der Wettervorhersage beträgt circa 70 %. Die Wettervorhersage muss nicht immer zu 100 % stimmen. Weder der Hersteller noch der Verkäufer sind für mögliche Verluste, die durch eine ungenaue Wettervorhersage eingetreten sind, verantwortlich. Bei dem ersten Einstellen oder dem Reset der Wetterstation dauert es etwa 12 Stunden, bis die Wetterstation das Wetter korrekt vorhersagt. Die Wetterstation zeigt 4 Wettervorhersage-Symbole. Anmerkung: Das aktuell angezeigte Symbol bedeutet eine Wettervorhersage für die nächsten 12 bis 24 Stunden. Sie muss nicht dem aktuellen Wetter entsprechen. Sonnig Bewölkt Stark bewölkt Regen Sicherheitsanweisungen und -hinweise Lesen Sie sich vor der Verwendung der Anlage die Gebrauchsanleitung durch. Beachten Sie die in dieser Anleitung aufgeführten Sicherheitsanweisungen. Das Produkt ist so konzipiert, dass es bei sachgemäßem Umgang viele Jahre zuverlässig hält.

• Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Produkt in Betrieb nehmen.

• Setzen Sie das Produkt nicht direktem Sonnenlicht, extremer Kälte und Feuchtigkeit und rapiden Temperaturschwankungen aus.

• Stellen Sie das Produkt nicht an Plätze, die anfällig für Vibrationen und Erschütterungen sind – sie können das Produkt beschädigen.

• Setzen Sie das Produkt nicht übermäßigem Druck, Stößen, Staub, hohen Temperaturen, Regen oder Feuchtigkeit aus – dies kann Funktionsstörungen an dem Produkt, eine kürzere energetische Haltbarkeit, die Beschädigung der Batterie und die Deformation der Plastikteile verursachen.

• Setzen Sie das Produkt niemals Regen und Feuchtigkeit aus, es ist nicht zur Verwendung im Außenbereich geeignet.

• Das Produkt darf nicht an oene Feuerquellen, wie beispielsweise brennende Kerzen u.ä. gestellt werden.

• Stellen Sie das Produkt nicht an Plätze, an denen keine ausreichende Luftzufuhr gewährleistet ist.

• Stecken Sie keine Gegenstände in die Lüftungsönungen des Produkts.

• Keine Eingrie in innere Schaltkreise des Produktes vornehmen – das Produkt könnte beschädigt werden und die Garantie automatisch erlöschen.37

• Ein leicht angefeuchtetes, weiches Tuch zum Reinigen verwenden. Verwenden Sie keine Lö- sungs- oder Reinigungsmittel – sie könnten die Plastikteile zerkratzen und den elektrischen Stromkreis stören.

• Tauchen Sie das Produkt nicht in Wasser oder andere Flüssigkeiten und vermeiden Sie den Kontakt des Produkts mit Tropf- oder Spritzwasser.

• Bei der Beschädigung oder bei Mängeln am Produkt führen Sie keine Reparaturen selbst durch, sondern geben es zur Reparatur in die Verkaufsstelle, bei der Sie es gekauft haben.
