E0352 - Időjárásállomás Emos - Ingyenes használati útmutató

Termék típusa	Vezeték nélküli meteorológiai állomás
Márka	Emos
Modell	E0352
Érzékelő méretei	21 × 38 × 100 mm
Állomás tápellátása	2 db 1,5 V AAA típusú elem (nem tartozék)
Érzékelő tápellátása	2 db 1,5 V AA típusú elem (nem tartozék)
Rádiójel hatótávolsága	Akár 30 m szabad térben
Adás frekvenciája	433 MHz, max. 10 mW e.r.p.
Maximális érzékelők száma	3
Rádió által vezérelt óra	DCF77
Belső hőmérséklet tartomány	-10 °C és +50 °C között (0,1 °C felbontás)
Külső hőmérséklet tartomány	-40 °C és +60 °C között (0,1 °C felbontás)
Hőmérséklet pontossága	±1,5 °C
Belső páratartalom tartomány	1% és 99% RH között (1% felbontás)
Külső páratartalom tartomány	20% és 95% RH között (1% felbontás)
Páratartalom pontossága	±5%
Fő funkciók	Rádió által vezérelt óra, ébresztés, szundi, időjárás előrejelzés, holdfázisok, max/min értékek memóriája, hőmérséklet grafikonok, érzékelők automatikus váltása
Karbantartás és tisztítás	Enyhén nedves puha kendő; ne használjon oldószert vagy tisztítószert
Biztonság	Ne tegye ki víznek, nyílt lángnak, szélsőséges hőmérsékletnek; ne nyissa ki vagy javítsa saját maga

Gyakran ismételt kérdések - E0352 Emos

Hogyan telepítsem először az meteorológiai állomást?

Először helyezze be az elemeket az állomásba (2× AAA), majd az érzékelőbe (2× AA). Helyezze a két egységet egymás mellé. Az állomás automatikusan keresi a DCF jelet (az ikon villog). Ha a DCF vétel sikertelen, tartsa lenyomva a ▼ gombot a megszakításhoz és az érzékelő adataihoz való átváltáshoz. Az állomás 3 percen belül érzékeli az érzékelőt.

Hogyan cseréljem ki a külső érzékelő elemeit?

Amikor a lapos elem ikon jelenik meg a külső hőmérséklet területen, vegye le az érzékelő fedelét, és cserélje ki az elemeket két új, 1,5 V-os AA típusú alkáli elemre. Ügyeljen a polaritásra. Soha ne használjon 1,2 V-os újratölthető elemeket.

Hogyan állítsam vissza az meteorológiai állomást?

Vegye ki az elemeket az állomásból és az érzékelőből, várjon néhány másodpercet, majd helyezze vissza az elemeket az állomással kezdve. Az állomás folytatja a DCF keresést és az érzékelővel való szinkronizálást.

Hogyan állítsam be manuálisan az időt, ha a DCF jel nem érkezik?

Nyomja meg hosszan a SET gombot. Használja a ▲/▼ gombokat a beállításhoz: naptár nyelve, °C/°F mértékegység, DCF vétel (KI), időeltolás, év, hónap, nap, 12/24 órás formátum, óra és perc. Erősítse meg minden lépést a SET gombbal.

Hogyan állítsam be az ébresztést?

Nyomja meg hosszan az ébresztő gombot. Az ébresztési idő villog. Használja a ▲/▼ gombokat az óra, perc és az ismétlési időköz (5-60 perc) beállításához. Erősítse meg az ébresztő gombbal. Az ébresztő ikon megjelenik. Az aktiváláshoz/deaktiváláshoz nyomja meg az ébresztő gombot, majd a ▲ gombot.

Hogyan adjak hozzá vagy cseréljek csatornát egy érzékelőn?

Nyomja meg többször a CH gombot a csatorna kiválasztásához (1, 2 vagy 3). Ezután tartsa lenyomva a CH gombot, amíg az ikon villogni nem kezd. Az érzékelőn állítsa a kapcsolót ugyanarra a csatornaszámra. Helyezze be az elemeket; az állomásnak 3 percen belül érzékelnie kell az érzékelőt.

Miért nem jelenik meg a külső hőmérséklet a kijelzőn?

Az állomás elvesztette az érzékelő jelét. Nyomja meg hosszan a CH gombot a keresés újraindításához. Ellenőrizze a hatótávolságot (max. 30 m) és az érzékelő elhelyezkedését (kerülje a fém akadályokat). Cserélje ki az érzékelő elemeit, ha a lapos elem ikon jelenik meg.

Hogyan értelmezzem az időjárás előrejelzés ikonjait?

Az ikonok (napos, felhős, borult, esős) a következő 12-24 óra tendenciáját jelzik 15-20 km-es körzetben. A pontosság körülbelül 70%. A megjelenített ikon nem feltétlenül felel meg az aktuális időjárásnak. Visszaállítás után várjon kb. 12 órát a megbízható előrejelzéshez.

Hogyan tisztítsam meg az meteorológiai állomást?

Használjon enyhén nedves puha kendőt. Ne használjon oldószert, tisztítószert vagy túl sok vizet. Soha ne merítse a készüléket vízbe vagy más folyadékba.

Mit tegyek, ha az ébresztő nem szólal meg?

Ellenőrizze, hogy az ébresztő ikon megjelenik-e (aktiválja az ébresztő gombbal, majd a ▲ gombbal). Győződjön meg róla, hogy az ébresztési idő helyesen van beállítva (hosszan nyomja meg az ébresztő gombot). Ha az ébresztő szól, de le szeretné állítani, nyomjon meg bármelyik gombot (kivéve a SNOOZE-t az ismétléshez). Az ébresztő 2 perc után automatikusan kikapcsol.

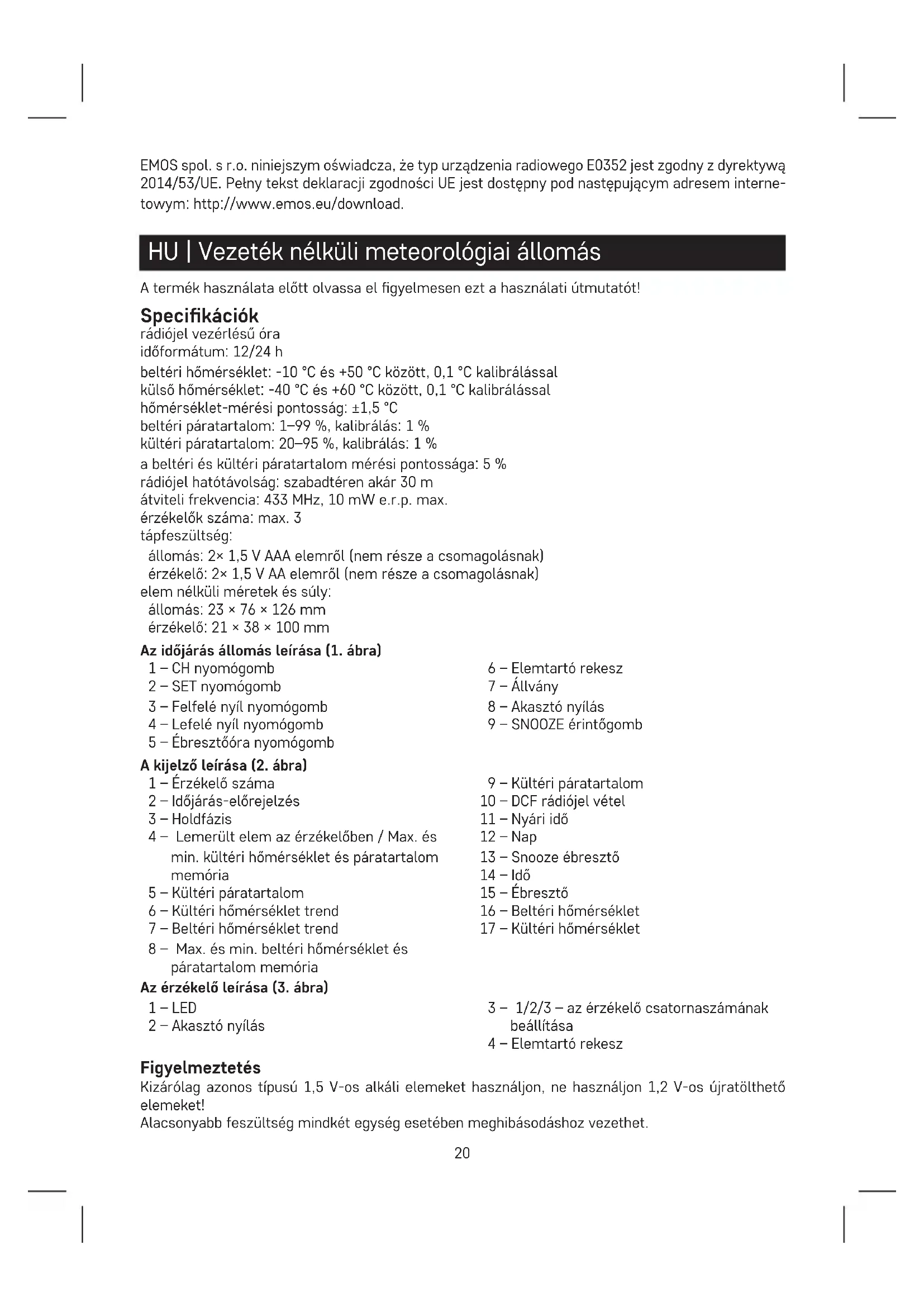

HASZNÁLATI ÚTMUTATÓ E0352 Emos

HU | Vezeték nélküli meteorológiai állomás

A termék használata előtt olvassa el figyelmesen ezt a használati útmutatót!

Specifikációk

rádiójel vezérlésű óra

időformátum: 12/24 h

beltéri hömérséklet: -10 °C és +50 °C között, 0,1 °C kalibrálással

külső hőmérséklet: -40 °C és +60 °C között, 0,1 °C kalibrálással

hőmérséklet-mérési pontosság: ±1,5 °C

beltéri páratartalom: 1–99 %, kalibrálás: 1 %

kültéri páratartalom: 20–95 %, kalibrálás: 1 %

a beltéri és kültéri páratartalom mérési pontossága: 5 %

rádiójel hatótávolság: szabadtéren akár 30 m

átviteli frekvencia: 433 MHz, 10 mW e.r.p. max.

érzékelők száma: max. 3

tápfeszültség:

állomás: 2× 1,5 V AAA elemről (nem része a csomagolásnak)

érzékelő: 2× 1,5 V AA elemről (nem része a csomagolásnak)

elem nélküli méretek és súly:

állomás: 23 × 76 × 126 mm

érzékelő: 21 × 38 × 100 mm

Az időjárás állomás leírása (1. ábra)

1 – CH nyomógomb 6 – Elemtartó rekesz
2 – SET nyomógomb 7 – Állvány
3 – Felfelé nyíl nyomógomb 8 – Akasztó nyílás
4 – Lefelé nyíl nyomógomb 9 – SN00ZE érintögomb
5 – Ébresztőóra nyomógomb

A kijelző leírása (2. ábra)

1 – Érzékelő száma 9 – Kültéri páratartalom
2 – Időjárás-előrejelzés 10 – DCF rádiójel vétel
3 – Holdfázis 11 – Nyári idő
4 – Lemerült elem az érzékelőben / Max. és 12 – Nap

min. kültéri hőmérséklet és páratartalom memória

5 – Kültéri páratartalom 15 – Ébresztő
6 – Kültéri hőmérséklet trend 16 – Beltéri hőmérséklet
7 – Beltéri hőmérséklet trend 17 – Kültéri hőmérséklet
8 – Max. és min. beltéri hőmérséklet és páratartalom memória

Az érzékelő leírása (3. ábra)

1 – LED 3 – 1/2/3 – az érzékelő csatornaszámának
2 – Akasztó nyílás beállítása
4 – Elemtartó rekesz

Figyelmeztetés

Kizárólag azonos típusú 1,5 V-os alkáli elemeket használjon, ne használjon 1,2 V-os újratölthető elemeket!

Alacsonyabb feszültség mindkét egység esetében meghibásodáshoz vezethet.

Üzembehelyezés

1. Először az időjárás állomásba helyezze be az elemeket (2× 1,5 V AAA), majd a vezeték nélküli érzékelőbe (2× 1,5 V AA)! Az elem behelyezésekor ügyeljen a megfelelő polaritásra, hogy elkerülje az időjárás állomás és az érzékelő meghibásodását!
2. Helyezze a két egységet egymás mellé! Az elemek behelyezése után az állomás automatikusan keresni kezdi a DCF77 rádiójelet (a továbbiakban: DCF), a piktogram villog. A keresés során a képernyőn semmilyen más információ nem frissül, és a gombok sem működnek. A gombot lenyomva tartva megszakítja a DCF jelkeresést és az állomás automatikusan frissíti az érzékelő hőmérsékleti és páratartalom adatait. Az időjárás állomás 3 percig keresi az érzékelő jelét. Ha nem találja az érzékelő jelét, kezdje újra az 1. lépéstől!
3. Ha a kültéri hőmérséklet értéke eltűnik a kijelzőről, nyomja meg és tartsa lenyomva a CH gombot az állomáson! Az állomás keresni kezdi az érzékelő jelét.
4. Az érzékelőt tanácsos a ház északi oldalán elhelyezni. Sűrűn beépített területeken az érzékelő hatótávolsága meredeken csökkenhet. Az érzékelő védett csepegő víz ellen, azonban ne tegye ki hosszú távon esőnek! Az érzékelőt ne helyezze fémtárgyakra, mert azáltal csökken a ható- távolsága! Az érzékelőt kizárólag függőleges helyzetben használja! Ha a kültéri páratartalom mezőjében megjelenik az alacsony töltöttséget jelző piktogram, cserélje ki az érzékelő elemeit!

Megjegyzés: Az elemek behelyezése után akár 30 percet is igénybe vehet, amíg az állomás az összes mért adatot helyesen megjeleníti és beolvassa a DCF időt.

Az érzékelő csatornájának megváltoztatása és további érzékelők csatlakoztatása

Az állomást legfeljebb 3 vezeték nélküli érzékelővel lehet összepárosítani.

1. A CH gomb ismételt megnyomásával válassza ki a kívánt – 1-es, 2-es vagy 3-as számú – csatornát!
2. Ez a szám az 1. sz. mezőben fog megjelenni
3. Ezután nyomja meg és tartsa lenyomva a CH gombot, amíg a piktogram villogni nem kezd!
4. Nyissa ki az érzékelő hátulján található akkumulátorfedelet és a csúszkával állítsa be a kívánt csatornaszámot (1, 2, 3)!
5. Helyezze be az elemeket (2× 1,5 V AA) az érzékelőbe! Az időjárás állomás 3 percen belül beolvassa az érzékelő adatait.
6. Ha nem veszi az érzékelő jelét, vegye ki és helyezze újra be az elemeket!

Több érzékelő adatainak megjelenítése, a csatlakoztatott érzékelők adatainak automatikus váltogatása

Az időjárás állomás CH gombjának ismételt megnyomásával egymás után megjelenítheti a csatlakoztatott érzékelők adatait. A csatlakoztatott érzékelők megjelenített adatainak automatikus váltogatását is be lehet állítani:

1. Váltogatás bekapcsolása

Nyomja meg többször a CH gombot, amíg a kijelzőn meg nem jelenik a nyíl piktogram és az érzékelő száma ☑! Az időjárás állomáson ismételten, sorra megjelennek a csatlakoztatott érzékelők adatai.

2. Váltogatás kikapcsolása

Nyomja le a CH gombot, a nyíl piktogram eltűnik!

Rádiójel vezérlésű óra (DCF77)

Az elemek behelyezése után az állomás automatikusan keresni kezdi a DCF77 rádiójelet (a továbbiakban: DCF), a piktogram villog.

A keresés során a képernyőn semmilyen más információ nem frissül, és a gombok sem működnek.

A ▼ gombot lenyomva tartva megszakítja a DCF jelkeresést és az állomás automatikusan frissíti az érzékelő hőmérsékleti és páratartalom adatait.

A jel megtalálása esetén a Ⓧ piktogram nem villog és megjelenik az aktuális idő és dátum a Ⓧ piktogrammal.

Sikertelen jelkeresés esetén a DCF szimbólum nem jelenik meg.

A DCF jel keresésének újbóli elindításához (3–8 perc) nyomja meg és tartsa lenyomva a ▼ gombot, a DCF jelkeresés megszakításához nyomja meg újra és tartsa lenyomva a gombot! A DCF jel napi rendszerességgel szinkronizálva lesz.

A nyári időszámítás idején a DST ALWAYS piktogram látható a DCF szimbólum mellett. Alapesetben (biztonságos távolságra az olyan interferenciát okozó forrásoktól, mint pl. a tv-készülékek, vagy számítógép monitorok) a rádiójel megtalálása néhány percet vesz igénybe.

Abban az esetben, hogyha a időjárás állomás nem találja meg a rádiójelet, járjon el az alábbiak szerint:

1. Helyezze át az időjárás állomást egy másik helyre és próbálkozzon meg újra a DCF rádiójel megkeresésével!
2. Ellenőrizze az óra távolságát az interferencia-forrásoktól (számítógép monitoroktól és tv-készülékektől)! A távolságnak a jel fogadásakor legalább 1,5–2 méternek kellene lennie.
3. Ne helyezze az időjárás állomást a DCF rádiójel vételekor fémajtók, ablakkeretek, más fémszerkezetek vagy fémtárgyak (mosógép, szárítógép, hűtő) közelébe!
4. Vasbeton szerkezetű helyiségekben (pincében, panelházban, stb.) a DCF rádiójel vétele a körül-mények függvényében gyengébb.

Extrém esetben helyezze az időjárás állomást az adótorony felé néző ablak közelébe!

A DCF rádiójel vételét az alábbi tényezők befolyásolják:

• vastag falak és szigetelés, alagsori és pincehelyiségek,
• kedvezőtlen helyi domborzati viszonyok (előre nehezen megjósolhatóak),
• légköri zavarok, viharok, leárnyékolatlan elektromos berendezések, tv-készülékek, számítógépek, melyek a DCF rádióvevő közelében találhatóak.

Ha az állomás nem talál DCF jelet, akkor kézileg kell beállítani az időt és a dátumot!

Megjegyzés: Abban az esetben, ha az állomás veszi a DCF jelet, de a megjelenített aktuális idő nem pontos (pl. ±1 órával eltér), be kell állítani az időzóna helyes eltérését arra az országra vonatkozóan, ahol a készüléket használják, l. Az idő kézi beállításánál!

Az idő és a dátum kézi beállítása

1. Nyomja le és tartsa lenyomva a SET gombot!
2. Állítsa be a ▲/▼ gombokkal az alábbi paramétereket: a naptár nyelvét (EN, GE, IT, FR, DU, SP, DA) – a hőmérséklet mértékegységét °C/°F – a DCF jel vételét (ON – bekapcsolás/OFF – kikapcsolás) – időzóna eltolódást – évet – hónapot – napot – 12 h/24 h időformátumot – órát – percet.

Minden beállított értéket a SET gomb lenyomásával kell megerősíteni, a ▲/▼gombokat lenyomva tartva lehet gyorsan léptetni.

Ha 20 másodpercig egy gombot sem nyom meg, akkor visszatér a kezdőképernyőre.

Az ébresztés beállítása

Tartsa lenyomva a gombot, amíg az ébresztés ideje villogni nem kezd.

A ▲/▼ gombokkal állítsa be az ébresztés óráját, percét és a késleltetés (snooze) időtartamát: 5–60 perc!

A gombbal erősítse meg a beállított értékeket!

A beállítás befejezése után megjelenik az aktív ébresztő szimbóluma. A megadott időpontban meg fog szólalni az ébresztő.

Az ébresztő kikapcsolásához nyomja meg a majd a mbot! Az ébresztő szimbóluma nem látható.

Az ébresztő újbóli bekapcsolásához nyomja meg a ▲gombot!

Szundi (késleltetett ébresztő) funkció

Az ébresztő elhalasztásához a SN00ZE gombot kell megnyomni az állomás tetején!

Nyomja meg, amint az ébresztés megkezdődik! A zpiktogram villog.

A SN00ZE funkció törléséhez csengetés közben nyomja meg bármelyik másik gombot – a z ^1 piktogram villogni kezd, és a ikon továbbra is látszik.

Az ébresztő másnap újra be lesz kapcsolva.

Amennyiben ébresztés közben semmilyen gombot nem nyom meg, az ébresztés 2 perc után magától kikapcsol.

A hömérséklet/páratartalom maximális és minimális mért értékeinek megjelenítése

A ▲ gomb ismételt megnyomására sorra megjelennek a beltéri és kültéri hömérséklet és páratartalom maximális (MAX) és minimális (MIN) mért értékei.

A mért értékek memóriája minden nap 00:00-kor automatikusan törlödik.

A memória kézi törléséhez nyomja lesz hosszan a ▲gombot!

Beltéri és kültéri hömérséklet trend

A kültéri hömérséklet trend szimbóluma a 6. sz. mezőben jelenik meg.

A beltéri hőmérséklet trend szimbóluma a 7. sz. mezőben jelenik meg.

hőmérséklet trend mutató
	csökkenő konstans emelkedő

Holdfázisok

Az holdfázis szimbóluma a 3. sz. mezőben jelenik meg.

A Hold fö fázisai a következők:

[T02Y]

[0063]

[Z026]

[5860]

[00K5]

[ASTD]

[Z0D3]

Telihold

Fogyó hold

Fogyó hold

Utolsó negyed

Fogyó holdsarló

Fogyó holdsarló

Újhold

Növekvő holdsarló

Növekvő holdsarló

Első negyed

Növekvő hold

Növekvő hold

Telihold

Időjárás-előrejelzés

Az állomás a légnyomásváltozás alapján előrejelzi az időjárást 15–20 km-es körzetben a következő 12–24 órára vonatkozóan.

Az időjárás-előrejelzés pontossága kb. 70 %. Arra való tekintettel, hogy az időjárás-előrejelzés nem fog mindig 100 %-osan beigazolódni, sem a gyártó, sem a kereskedő nem felel a pontatlan időjárás előrejelzés okozta károkért. A meteorológiai állomás első beállítása vagy alaphelyzetbe állítása után körülbelül 12 órát vesz igénybe, amíg az állomás helyes előrejelzést kezd mutatni. Az időjárás állomás 4 időjárás előrejelzési piktogramot mutat.

Megjegyzés: Az aktuálisan megjelenő piktogram a következő 12–24 órára vonatkozó előrejelzést mutatja. Nem mindig felel meg az aktuális időjárási helyzetnek.

Napos Felhős Borús Esős

Biztonsági előírások és figyelmeztetések

A berendezés használata előtt tanulmányozza át a használati útmutatót! Tartsa be a jelen kézikönyvben található biztonsági előírásokat! A terméket úgy tervezték, hogy rendeltetésszerű használat esetén évekig megbízhatóan működjön.

• Mielőtt elkezdi a terméket használni, alaposan olvassa el a használati útmutatót!
• Ne tegye ki a terméket közvetlen napfénynek, szélsőséges hidegnek vagy páratartalomnak, vagy hirtelen hömérsékleti változásoknak!
• Ne tegye a terméket rezgésnek és rázkódásoknak kitett helyre, mert ezek károsíthatják!
• Ne tegye ki a terméket túlzott nyomásnak, ütésnek, pornak, magas hőmérsékletnek vagy páratartalomnak, mert az a termék hibás működéséhez vezethet, csökkenhet az üzemidőt, megrongálhatja az elemeket és deformálhatja a műanyag alkatrészeket!
• Ne tegye ki a terméket eső vagy nedvesség hatásának, ha az nem alkalmas kültéri használatra!
• Ne helyezzen a termékre nyílt tűzforrást, pl. égő gyertyát stb!

• Ne helyezze a terméket olyan helyre, ahol nem biztosított az elégséges légáramlás!

• Ne dugjon semmilyen tárgyat a termék szellőzőnyílásába!

• Ne módosítsa a termék belső áramköreit – megsértheti azokat, és a garancia automatikusan érvényét veszíti!
• Tisztításához használjon enyhén benedvesített finom törlőruhát! Ne használjon oldószereket, sem tisztítószereket – megkarcolhatják a műanyag részeket és megsérthetik az elektromos áramköröket!
• A terméket ne merítse vízbe, se más folyadékba és ne tegye ki csepegő vagy fröccsenő víznek!
• A terméket sérülés vagy meghibásodás esetén ne próbálja megjavítani, juttassa el szervizelésre a viszonteladóhoz!
• A készüléket nem használhatják felügyelet vagy a biztonságukért felelős személyektől kapott megfelelő tájékoztatás nélkül korlátozott fizikai, érzékszervi vagy értelmi képességű vagy tapasztalatlan személyek (beleértve a gyerekeket), akik nem képesek a készülék biztonságos használatára!

Az elektromos készülékeket ne dobja a vegyes háztartási hulladék közé, használja a szelektív hulladékgyűjtő helyeket. A gyűjtőhelyekre vonatkozó aktuális információkért forduljon a helyi hivatalokhoz. Ha az elektromos készülékek a hulladéktárolókba kerülnek, veszélyes anyagok szivároghatnak a talajvízbe, melyek így bejuthatnak a táplálékláncba és veszélyeztethetik az Ön egészségét és kényelmét.

EMOS spol. s r.o. igazolja, hogy a E0352 típusú rádióberendezés megfelel a 2014/53/EU irányelvnek. Az EU-megfelelőségi nyilatkozat teljes szövege elérhető a következő internetes címen: http://www.emos.eu/download.
