Toote tüüp	Sambapuur
Kaubamärk	Ferm
Mudel	TDM1027
Toitepinge	230 V~ / 50 Hz
Tarbitav võimsus	350 W
Tühikäigu pöörlemiskiirus	600-2650 min⁻¹ (5 kiirust)
Padruni suurus	13 mm
Kaal	12.5 kg
Helirõhu tase	70.8 dB(A) (K=3)
Helivõimsuse tase	83.8 dB(A) (K=3)
Puurimissügavuse reguleerimine	Gradueeritud skaalaga sügavuspiirik
Kiiruse reguleerimine	Kiilrihma nihutamise teel
Töölaud	Kõrgusreguleeritav ja kallutatav
Padrun	Hammasrõngaspadrun võtmega
Padrunikaitse	Jah, eemaldatav
Toide	Võrk, isase pistikuga
Hooldus	Regulaarne puhastamine, hammaslattide määrimine
Ohutus	Nullpinge lüliti, taaskäivitumiskaitse
Garantii	Vastavalt kaasasolevale garantiitunnistusele
Taaskasutus	Vastavuses WEEE direktiiviga 2012/19/EL

Korduma kippuvad küsimused - TDM1027 Ferm

Kuidas monteerida sambapuurmasinat TDM1027?

Kinnitage alus (13) stabiilsele pinnale, seejärel paigaldage kolonn (11) poltide (12) abil. Libistage puurihoidik (10) koos lauaga kolonnile ja kinnitage see soovitud kõrgusele hoova (6) abil. Paigaldage masina kate ja paigaldage padrunikaitse teljele (21). Lõpuks lükake padrun (9) teljele. Enne esimest kasutamist laske masinal madalatel pööretel 15 minutit töötada.

Kuidas muuta pöörlemiskiirust?

Ühendage masin vooluvõrgust lahti. Avage rihma kate (14). Keerake nupp (18) lahti ja lükake mootor ettepoole, et rihm lõdvendada. Asetage rihm soovitud rihmarataste kombinatsioonile (asendid 1 kuni 5, mis vastavad 600-2650 p/min). Pingutage rihm uuesti, lükates mootorit tahapoole ja keerates nupu (18) kinni. Sulgege kate.

Kuidas reguleerida sügavuspiirikut?

Sügavuspiirikut (2) reguleeritakse spindlil asuva mutri abil. Puurimissügavust saab lugeda gradueeritud skaalalt. Keerake mutter lahti, seadke piirik soovitud sügavusele ja keerake uuesti kinni.

Miks ei tohi kunagi jätta padrunivõtit padrunisse?

Kui võti jääb padrunisse sisselülitamisel, võib see suurel kiirusel välja paiskuda ja põhjustada tõsiseid vigastusi või kahjustada masinat. Enne käivitamist eemaldage võti alati.

Kuidas kinnitada töödeldav detail lauale?

Kasutage alati kruustangi või kinnitusvahendit detaili hoidmiseks. Laud ja alus on varustatud spetsiaalsete soontega kinnitamiseks. Ärge kunagi hoidke detaili käega puurimise ajal.

Milline on võimsus ja maksimaalne puurimisvõime?

Puurmasina võimsus on 350 W ja padruni suurus 13 mm. Läbimõõtudel üle 8 mm on soovitatav eelpuurida. Kiirus tuleb kohandada läbimõõdu ja materjaliga.

Kuidas hooldada puurmasinat?

Puhastage regulaarselt kesta pehme lapi ja seebiveega. Määrige perioodiliselt hammaslatte, hammasrattaid ja spindli võlli õliga, vältides kokkupuudet rihmaga. Ärge kasutage lahusteid.

Mida teha, kui rihm libiseb või on liiga lõtv?

Ühendage masin vooluvõrgust lahti, avage rihma kate ja kontrollige pinget. Kui rihm vajub rohkem kui 1 cm, pingutage seda, lükates mootorit tahapoole ja keerates nupu (18) kinni. Veenduge, et mootori rihmaratas on horisontaalselt joondatud.

Masin ei käivitu pärast voolukatkestust, miks?

See puurmasin on varustatud nullpinge lülitiga. Pärast katkestust ei käivitu see ohutuse huvides automaatselt uuesti. Uuesti käivitamiseks tuleb vajutada sisse/välja lülitit.

Kuidas puurmasinat eluea lõppedes taaskasutada?

Ärge visake seda olmejäätmete hulka. Vastavalt WEEE direktiivile 2012/19/EL viige see elektri- ja elektroonikaseadmete kogumispunkti. Pakend on valmistatud taaskasutatavatest materjalidest.

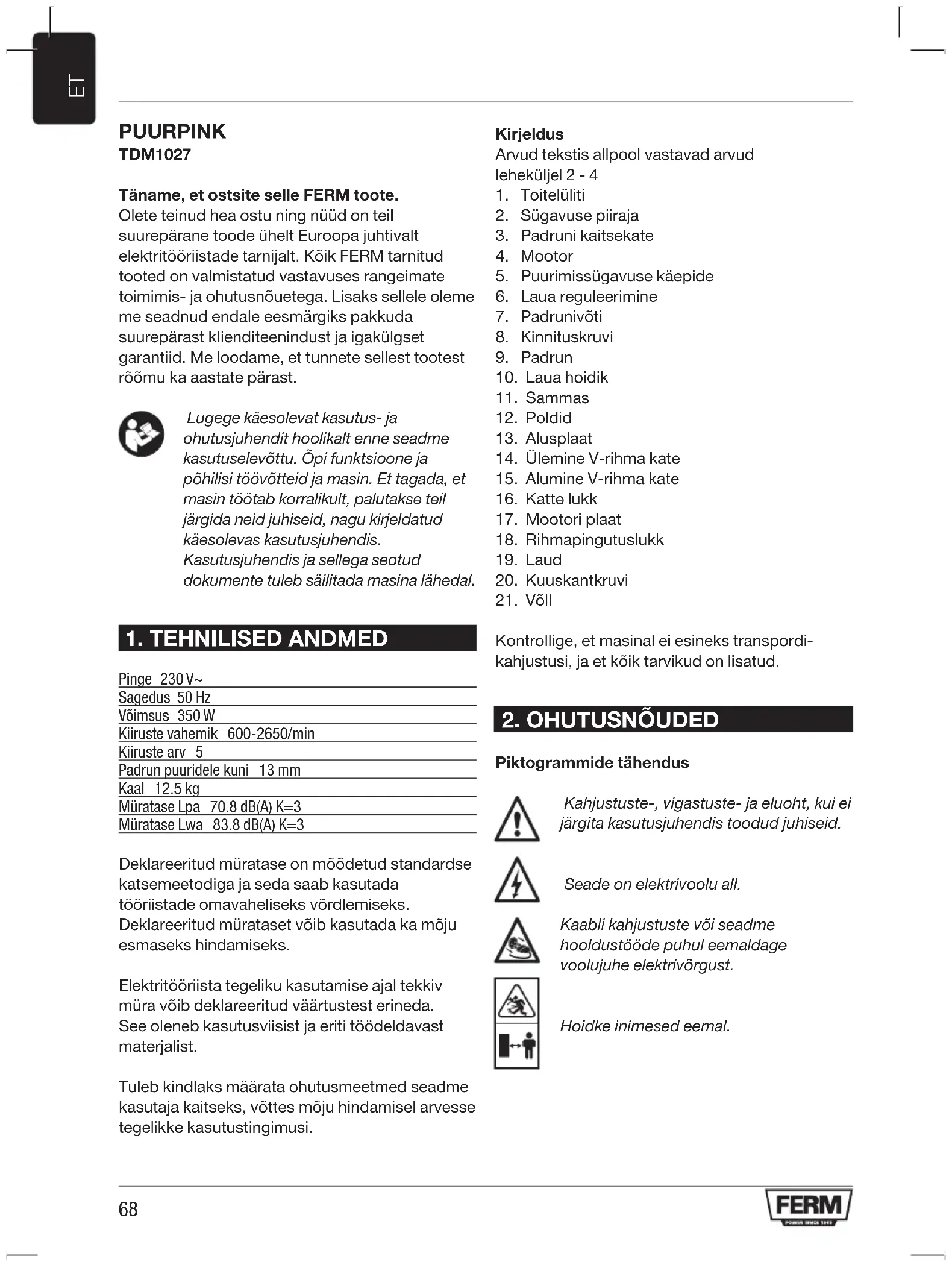

KASUTUSJUHEND TDM1027 Ferm

Olete teinud hea ostu ning nüüd on teil suurepärane toode ühelt Euroopa juhtivalt elektritööriistade tarnijalt. Kõik FERM tarnitud tooted on valmistatud vastavuses rangeimate toimimis- ja ohutusnõuetega. Lisaks sellele oleme me seadnud endale eesmärgiks pakkuda suurepärast klienditeenindust ja igakülgset garantiid. Me loodame, et tunnete sellest tootest rõõmu ka aastate pärast.

Lugege käesolevat kasutus- ja ohutusjuhendit hoolikalt enne seadme kasutuselevõttu. Öpi funktsioone ja põhilisi töövõtteid ja masin. Et tagada, et masin töötab korralikult, palutakse teil järgida neid juhiseid, nagu kirjeldatud käesolevas kasutusjuhendis. Kasutusjuhendis ja sellega seotud dokumente tuleb säilitada masina lähedal.

1. TEHNILISED ANDMED

Pinge 230 V\~

Sagedus 50 Hz

Võimsus 350 W

Kiiruste vahemik 600-2650/min

Kiiruste arv 5

Padrun puuridele kuni 13 mm

Kaal 12.5 kg

Müratase Lpa 70.8 dB(A) K=3

Müratase Lwa 83.8 dB(A) K=3

Deklareeritud müratase on mõõdetud standardse katsemeetodiga ja seda saab kasutada tööriistade omavaheliseks võrdlemiseks. Deklareeritud mürataset võib kasutada ka mõju esmaseks hindamiseks.

Elektritööriista tegeliku kasutamise ajal tekkiv müra võib deklareeritud väärtustest erineda. See oleneb kasutusviisist ja eriti töödeldavast materjalist.

Tuleb kindlaks määrata ohutusmeetmed seadme kasutaja kaitseks, vöttes möju hindamisel arvesse tegelikke kasutustingimusi.

Kirjeldus

Arvud tekstis allpool vastavad arvud leheküljel 2 - 4

1. Toitelüliti
2. Sügavuse piiraja
3. Padruni kaitsekate
4. Mootor
5. Puurimissügavuse käepide
6. Laua reguleerimine
7. Padrunivõti
8. Kinnituskruvi
9. Padrun
10. Laua hoidik
11. Sammas
12. Poldid
13. Alusplaat
14. Ülemine V-rihma kate
15. Alumine V-rihma kate
16. Katte lukk
17. Mootori plaat
18. Rihmapingutuslukk
19. Laud
20. Kuuskantkruvi
21. Völl

Kontrollige, et masinal ei esineks transpordikahjustusi, ja et köik tarvikud on lisatud.

2. OHUTUSNÕUDED

Piktogrammide tähendus

Kahjustuste-, vigastuste- ja eluoht, kui ei järgita kasutusjuhendis toodud juhiseid.

Seade on elektrivoolu all.

Kaabli kahjustuste või seadme hooldustööde puhul eemaldage voolujuhe elektrivõrgust.

Hoidke inimesed eemal.

Kandke kaitseprille ja kuulmiskaitsmeid.

Enne kasutuselevõttu järgige järgmist:

• Ärge kõrvaldage mehhaanilisi ega elektrilisei kaitsmeid.
• Kandke puurimisel kaitseprille. Pikkade juste korral tuleb need varjata mütsi või räti alla.
• Riietus töötamise ajal ei tohi olla lotendav, varrukad peavad olema kinnitatud tihedalt käevarre ümber, et ei tekiks ohtu puuri ümber haakuda.
• Töödeldavad detailid peavad olema kinnitatud kruustangide vahele, käega hoidmine keelatud.
• Asetage töödeldav detail risti töölaus olevate soontegaTöötlemisjääkide eemaldamiseks kasutage harja, pintslit või käsna.
• Töötava seadme korral on puhastamine ning määrimine keelatud.
• Puuride padrunisse kinnitamine on lubatud ainult padrunivõtmega. Padrunivõtit ei tohi kunagi padrunisse jätta. Veenduge enne seadme käivitamist, et padrunivõti on eemaldatud.
• Keelatud on vigastatud tarvikute kasutamine.
• Puurpink ei ole möeldud freesimistöödeks. Seade koheselt välja lülitada, kui esineb:
• Häireid lülitis või vigastused toitekaablis
• Eristuv suits või sulamine seadmes või juhtmetes.

Kohe lülitage masin, kui:

• Rikke toitepistik, voolujuhe elektrivõrgust või voolujuhe elektrivõrgust kahju.
  •Rikkislüliti.
• Suitsetamine või hais kõrbenud isolatsioonis.

Elektriohutus

Elektriliste seadmetega töötamisel järgige alati ettekirjutusi tuleohutuse, võimaliku elektrilöögi ja vigastuse osas. Lugege ohutusnõudeid allpool ja lisatud ohutusnõuetega.

Kontrollige alati, et toide vastab pinge andmesildil.

Voolukatkestuse korral lülitub seade automaatselt välja. Voolu taastumisel seade automaatselt ise ei kävitud, vaid tuleb uuesti sisse lülitada.

Asendamine kaablid või pistikud

Visata vana kaablid või pistikud kohe, kui nad asendatakse uutega. Et pistikut lahtise kaabli seinakontakti, on väga ohtlik.

Kui elektritööriista toitejuhe on kahjustatud, tuleb see vahetada spetsiaalse toitejuhtme vastu, mille saab hankida hooldusesinduse kaudu.

Pikendusjuhtmete kasutamine

Kasutage ainult seadme võimsusele vastavat sertifitseeritud pikenduskaablit, mille soone ristlõige on minimaalselt 1,5 mm2. Trummlil asetsev pikenduskaabel tuleb täielikult lahti kerida.

Ohutusnõuded kaasaskantavate trellide kasutamisel

Trelliga seotud hoiatused

a) Trell peab olema fikseeritud. Korralikult fikseerimata trell võib nihkuda või ümber minna ja põhjustada kehavigastusi.
b) Toorik tuleb fikseerida või kinnitada tooriku toe külge. Ärge puurige toorikuid, mida nende väiksuse töttu ei saa korralikult fikseerida. Kui hoida töö ajal toorikut käes, võivad tagajärjeks olla vigastused.
c) Ärge kandke kindaid. Kindad võivad takerduda põörlevate osade või laastude külge, põhjustades vigastusi.
d) Tööriista kasutamise ajal tuleb hoida käed puurimispiirkonnast eemal. Pöörlevate osade või laastudega kokku puutudes riskite kehavigastustega.
e) Enne otsiku panemist vastu toorikut veenduge, et see pöörleb. Muidu võib otsik toorikus kinni kiiluda, põhjustades tooriku ootamatu nihkumise ja kehavigastuse.
f) Otsiku kinnikiilumise korral ärge tööriista enam allapoole suruge, vaid lülitage see välja. Selgitage välja kinnikiilumise põhjus ja rakendage selle kõrvaldamiseks vajalikke meetmeid. Kinnikiilumisel võib toorik ootamatult nihkuda ja tekitada vigastusi.
g) Vältige pikkade laastude tekkimist, vähendades aeg-ajalt survet. Teravad metallilaastud võivad põhjustada takerdumist ja kehavigastusi.
h) Ärge eemaldage puurimispiirkonnast laaste seadme töötamise ajal. Laastude eemaldamiseks tõstke otsik toorikust

eemale, lülitage tööriist välja ja oodake, kuni otsiku pöörlemine lakkab. Kasutage laastude eemaldamiseks abivahendeid, näiteks harja või konksu. Pöörlevate osade või laastudega kokku puutudes riskite kehavigastustega.

i) Otsikute nimikiirus peab olema vähemalt vördne elektritööriistale märgitud maksimaalse kiirusega. Otsikud, mis pöörlevad nimikiirusest kiiremini, vöivad kildudeks puruneda.

3. MONTAAŽ

Joonised B ja F

• Kinnitage komplektis olevate poltide (12) abil seadme sammas (11) alusplaadi (13) külge.
• Paigaldage ülevalt sambale tömmates puurimisalus (10), kinnitage fiksaatori (6) abil soovitud körgusele.
• Nüüd saate monteerida masina korpuse, kinnitada olemasolevate kruvidega (8).
• Paigaldage padruni kaitsekatte hoidik völlile (21) ja kinnitage soonkruvi.
• Puhastage padrunis (9) olev kooniline ava ja völl puhta riidetükiga. Veenduge, et pindade külge ei ole kleepunud vöörkehasid.
• Suruge padrun (9) mööda völli (21) jõuliselt lõpuni üles.
• Paigaldage läbipaistev padruni kaitsekate (3) padruni (9) kaitsekatte hoidiku külge ja kinnitage kinnituskruvid.
• Kuna puurivõll on tehases määritud, on soovitatav lasta masinal enne kasutamist umbes 15 minutit madalaimal kiirusel töötada.

Enne padruni lükkamist puurivõlli otsa peavad padruni sisepind ja võlli välispind olema täiesti määrdevabad!

Puurpingi paigaldus

Enne seadme kasutuselevõttu tuleb ta kinnitada kindlalt tööpinnale. Selleks on alusplaadis (13) vastavad avaused. Masin tuleb kindlalt tööpinna külge kinni kruvida, et ta töötades ei loksuks. Vajaduse poltide ja mutritega.

Kinnituskruvisid ei tohi üle pingutada, alusplaadile ei tohi tekida muljumisi, mis võib viia purunemiseni.

Spindli erinevate pöörlemiskiiruste seadmine Joonis C

• Spindli erinevaid kiruseid seadistatakse kiilrihma ümbertõstmisega. Selleks tuleb köigepealt seade välja lülitada nind toitejuhe vörgust välja tömmata. Kiilrihma ümbertõstmiseks avage korpuse kaas (14).
• Vabastage kinnituskruvi (18) ja tömmake mootorit ette spindli poole. Kiilrihm läheb lödvaks. Asetage rihm ümber vastavalt soovile, kiirused näidatud allpool tabelis.
• Pärast soovitud asendi leidmist suruge mootor uuesti tahapoole ja fikseerige pingutuskruvi (18).
• Nüüd tuleb sulgeda uuesti korpuse kaas ning toitejuhe seina torgata – seade on taas töötamiseks valmis.

Töötamisel peab korpuse kaas olema kindlalt suletud.

Joonised C ja D

Pingutamine on tehtud õigesti, kui kiilrihma lõtk on umbes 1 cm. Rihmarattad peavad olema samal kõrgusel, et vältida kiilrihma kulumist või mahahüppamist. Seda saab reguleerida pöörates kruvi mootorivõlli ülemises otsas üles või allapoole.

Võlli pöörölemiskiirused

Joonis E

Kilrihma asend Pööret/min

1	600
2	900
3	1300
4	1800
5	2650

Puurivõlli pöörete arvu V-rihma kombinatsioonide puhul saab vaadata jooniselt ja tabelist.

Test Rihmapinge enne seadme ühendamiseks vooluvõrgust lahti.

Puurimissügavuse (2) regulaatoriks on spindilist vasakul asuval juhtsiinil paiknev mutter.

Puuri kinnitamine

Joonis F

Padrunisse on võimalikk kinnitada puure ja muid silindrlise sabaga tarvikuid. Puuri padrunis libisemise vältimiseks tuleb see hammastatud padrunivõtmega tugevalt kinni keerata.

Töödeldava detaili kinnitamine Joonis G

Puurimisalus on kruustangide kinnitamiseks varustatud sobilike soontega. Pingutage töödeldav detail alati kruustangide vahele. Sellega väldite önnetusjuhtumeid ja saavutate täpsema puurimistulemuse.

Puurimisaluse reguleerimine

Puurimisalus on kinnitatud samba külge. Kõrgust on võimalik fiksaatori (6) abil muuta. Töödeldava detaili ja puuriteraviku vahele peaks piisavalt ruumi jääma.

Joonis I

Kaldus pindade ja nurga all olevate avade puurimiseks on puurimisalust (19) võimalik kallutada. Vabastage kinnituskruvi (20), keerake puurimisalus soovitud nurga alla ning fikseerige kruvi uuesti tugevalt. Hiljem saate samal meetodil puurimisaluse uuesti horisontaalseks muuta, järlgides plaadi tagaküljel olevat skaalat.

Pöörete arv, pöörlemiskiirus, toide

Puuri etteannet reguleeritakse seadme paremal küljel asetseva kolmeharulise käepideme abil. Lõikamiskiirust määratakse kooskõlas spindli pöörlemise ja puuri läbimõõduga.

Põhireegel: mida suurem puuri läbimõõt, seda väiksemaks peavad muutuma spindli pöörded. Mida tugevam on töödeldav materjal, seda suurem peab olema surve puurile. Et puur sealjuures üle ei kuumeneks, tuleb vähendada spindli pöördeid. Samuti võiks jahutamiseks kasutuada puurimisõli.

Õhukestesse plekkidesse suuremate aukude puurimisel peab etteanne väga väike olema, et puur hakkima ei kipuks.

Sügavamate aukude (suuremad kui 2 puuri läbimõõtu) on puuri kuumenemisoht suurem. Ka sel juhul tuleb etteannet ning pöörlemiskiirust vähendada. Korduv puuri väljatõstmine aitab läbimisteed puhastada.

Üle 8mm avade puurimisel on soovitav eelpuurimine väiksema läbimõõduga puuriga, et vältida suure puuri liigset ülekoormuse tõttu tekkivat kulumist.

5. HOOLDUS

Jälgige, et seade poleks lülitatud vooluvörku, kui tehakse hooldustöid masina mehhaaniliste osade juures.

Käesolev seade on valmistatud eesmärgiga teenida kasutajat pikka aega ilma remondita. Piisab regulaarsest puhastamisest ja õigest kasutamisest.

Puhastamine

Puhastage masina korpust regulaarselt (soovituslikult pärast iga ksutuskorda) pehme lapiga. Hoidke õhutusavad tolmu- ja mustusevabadena.

Võite lappi kergelt niisutada seebiveega. Ärge kasutage seadme puhastamiseks bensiini, ammoniaaki, alkoholi.

Määrimine

Kõk puurmasina laager on tehase poolt määritud. Aegajalt tuleb määrida hammasrattaid ja -latte, puurimisaluse tõstemehhanismi, spindli võlli määrimiseks avage ülemine kaas ja tilgutage võllile veidi öli, aga nii, et kiilrihm ei saaks öliseks.

Defektid

Kui defekt ilmneb seetõttu osa masinast on hakanud saada kulunud, palun võtke teeninduskeskuse alates garantii kaardiga. Lõpus selle juhendi leiad detailijoonis üksused, mida saab osta.

KESKKOND

Et vältida kahjustusi transpordil, on seade pakitud tugevasse ümbrisesse, mis koosneb enamjaolt taaskasutatavatest materjalidest ning mida saab lihtsalt ning öigesti utiliseerida.

Utiliseerimist vajavaid seadmeid ei tohi visata olmeprügi hulka.

Euroopa Ühenduse riigid

Ärge visake elektritööriistu olmeprügi hulka. Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2002/96/EÜ elektri-ja elektrooni-kaseadmete jäätmete kohta ning vastavalt seda direktiivi rakendavatele riiklikele õigusaktidele tuleb kasutuskõlbmatud elektritööriistad koguda teistest jäätmetest eraldi ning kõrvaldada kasutusest keskkonnasõbralikul viisil.

GARANTII

Vastavalt Eesti Tarbijakaitse Ameti infole eksisteerib pretensiooni esitamise aeg, mi on eratarbijale 2 aastat ja juriidilisele isikule 1 aasta.

Seadet ei vahetata välja ega remondita enne maaletooja poolt aktsepteeritud spetsialisti ülevaatust. Seadme ja kasutusjuhendi juures võib ette tulla muudatusi, tehnilisi andmeid võib ilma etteteatamata muuta.
