KASUTUSJUHEND IVM 40242 H Kärcher

Sovellettavat EU-direktiivit

2006/42/EY (+2009/127/EY)

2014/30/EU

2011/65/EU

Keskkonnakaitse. 173

Seadme kirjeldus. 174

Seadmel olevad sumbolid. 174

Kasutuselevott. 174

Kaitamine 175

Transport 179

Ladustamine. 179

Korrashoid ja hooldus 179

Abirikete korral 182

Utiliseerimine 182

Garantii. 182

Tehnilised andmed 182

EL vastavusdeklaratssoon 183

Uldjuhised

Lugege enne omaseadme esmakordset kasutamist seda kasutsujuhendit,toimige sellejargi ja hoidke seehilisemaks kasutamiseks voj jargmise omaniku jaoks alles.

Enne esmakordset kasutuselevottu lugege tingimata ohutusjuhiseid nr 5.956-249.0.
- Kasutusjuhendi ja ohutusjuhiste eiramisel voivad tekkida kahjustused seadmel ja ohud operatorile ning teistele inimestele.
- Informeerige transpondikahjude korral kohe edasimüujat.

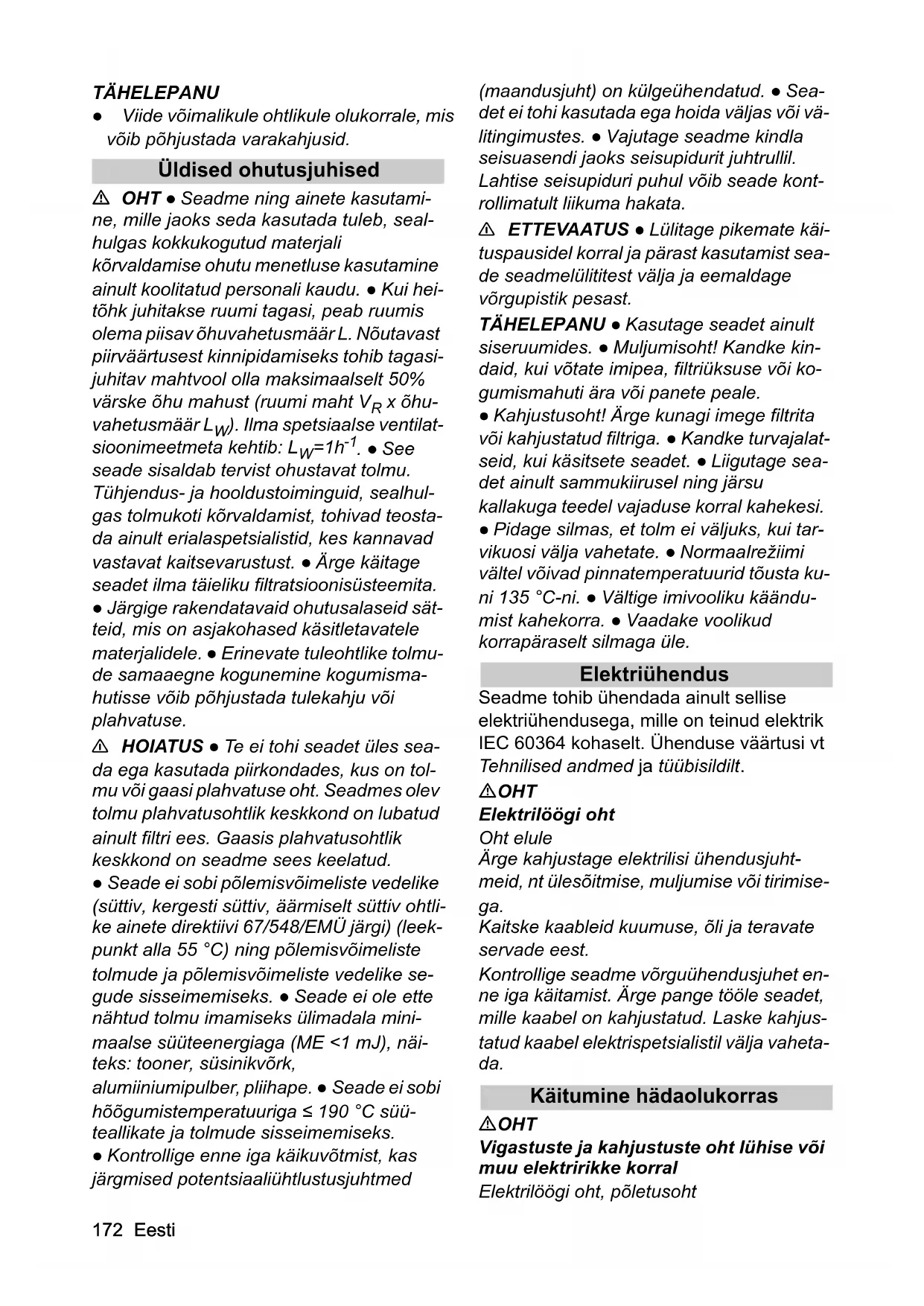

Ohutusjuhised

Ohuastmed

△OHT

Viide vahetult ahvardavale ohule, mis voib pohjustada raskeid kehavigastusi voi loppeda surmaga.

HOIATUS

Viide voimalikule ohtlikule olukorrale, mis voib pohjustada varakahjusid.

OHT Seadme ning ainete kasutamine, mille jaoks seda kasutada tuleb, sealhulgas kokkukogutud materjali kōrvaldamise ohutu menetluse kasutamine ainult koolitatud personali kaudu. Kui heitōhk juhitakse ruumi tagasi, peab ruumis olemapiiisav ōhuvahetusmaär L. Noutavast piirvärtusest kinnipidamiseks tohib tagasijuhitav mahtvool olla maksimaalselt 50% värske ŏhu mahust (ruumi maht V_R x ŏhuvahetusmaär L_W ). Ilma spetsiaalse ventilatsionimeetmeta kehtib: L_W = 1h^-1 . See seade sisaldab tertvist ohustavat tolu mu. Tühendus- ja hooldustoiminguid, sealhulgas tolmukoti kōrvaldamist, tohivad teostada ainult erialaspetsialistid, kes kannavad vastavat kaitsevarustust. Årge käitage seadet ilma täieliku filtratsioonisüsteemita. Järgige rakendatavaid ohutusalaseid sāteid, mis on asjakohased käsitletaveatele materjalidele. Erinevate tuleohtlike tolunde samaegne kogunemine kogumismahutisse vöib pöhjustada tulekahju vöi plahvatuse.

HOIATUS · Te ei tohi seadet üles sea da ega kasutada piirkondades, kus on tolu mu voi gaasi phahvaturse oht. Seadmes olev tolu mu phahvatusohtlik keskkond on lubatud ainult filtri ees. Gaasis phahvatusohtlik keskkond on seadme sees keelatud.

• Seade ei sobi põlemisvoimeliste vedelike (suttiv, kergesti suttiv, ärmiselt suttiv ohtlike ainete direktivi 67/548/EMU järgi) (leekpunkt alla 55^ ) ning põlemisvoimeliste tolmude ja põlemisvoimeliste vedelike segude sisseimemiseks. Seade ei ole ette nähtud tolu imamiseks ülimadala minimaalse süuteenergiaga (ME < 1mJ) , näteks: tooner, susinikvörk,

alumiiniumipulber, pliihape. Seade ei sobi hõogumistemperatuuriga ≤ 190^ suteallikate ja tolmude sisseimemiseks.

• Kontrollige enne iga käikuvötmist, kas järgmised potentsiaaliühtlustusjuhtmed

(maandusjuht) on külgeühendatud. Seadet ei tohi kasutada ega hoida valjas voi vallitingimustes. Vajutage seadme kindla seisuasendi jaoks seisupidurit juhtrullil. Lahtise seisupiduri puhul voib seade kontrollmatult liikuma hakata.

ETTEVAATUS Lulitage pikemate kaituspausidel korral ja parest kasutamist sea de seadmelulitest valja ja eemaldage vorgupistik pesast.

TAHELEPANU · Kasutage seadet ainult siseruumides. · Muljumisoht! Kandke kindaid, kui votate imipea, filtriiksuse voikogumismahuti ara voi panete peale.

• Kahjustusoht! Ärge kunagi imege filtrita vöi kahjustatud filtriga. - Kandke turvajalat-seid, kui käsitsete seadet. - Liigutage seadet ainult sammukirusel ning järsu kallakuga teedel vajaduse korral kahekesi.
• Pidage silmas, et tolm ei väljuks, kui tarvikuosi valja vahetate. - Normaalrežiimi vältel voivad pinnatemperatuurid tõusta kuni 135^ -ni. - Valtige imivoooliku kaändumist kahekorra. - Vaadake voolikud korraparaselt silmaga üle.

Elektrühendus

Seadme tohib ühendada ainult sellise elektrühendusega, mille on teinud elektrik IEC 60364 kohaselt. Ühenduse vaartusi vt Tehnilised andmed ja tübisildilt.

△OHT

Elektrilögi oht

Oht elule

Arge kahjustage elektrilisi ühendusjuhtmeid, nt ülesöitmise, muljumise voi tirmisega.

Kaitske kaableid kuumuse, oli ja teravate servade eest.

Kontrollige seadme vorguuhendusjuhet enne iga kaitamist. Arge pange toole seadet, mille kaabel on kahjustatud. Laske kahjustatud kaabel elektrispetsialistil valja vaheta.

Käitumine hädaolukorras

△OHT

Vigastuste ja kahjustuste oht luhise voi muu elektririkke korral

Lülitage seade välja ja eemaldage vörgupistik pesast.

Käitumine filtri purunemise/lekke korral:

1. Lulitage seade kohe välja.

Seadet ei tohi edasi kaitada.

1. Vahetage filter.

Siftotstarbeline kasutamine

Seade on ette nähtud:

• pörandate ja seinte mäng- ja kuivpuhas-tuseks
• kuivade, tuleohtlike, tertvist kahjustavate ladestunud tolmude imemiseks; tolmuklass H vastavalt standardile EN 60335-2-69
• Mitte plahvatusohtlike ainete sisseimiseks
  Koigi tolmuplahvatusklasside polemisvoimeliste tolmude imemine (valja arvatud minimaalse suteenergiaga tolmud ME < 1mJ
• Tolmude ja jämeda mustuse sisseime mine
• Põlemisvoimeliste tolmude imeminensoonist 22, kui seade on installeeritud phahvatusohtlikest aladest valjapoole
• Niiskete ja vedelate ainete imemiseks
• Tööstuslik kasutamine, nt ladustamis- ja tootmisaladel
• Toöstuslikuks kasutamiseks nt hotellides, koolides, haiglates, tehastes, kauplustes, büroodes ja üuriärides.

Kui seadme paigalduskohas on klassifit-seeritud Ex-tsoon, tuleb kasutada vastavat Ex-seadet.

Seadme laitmatu talitlus tagatakse ainult imivooliku nimilaiustega DN40 ja DN50. Iga muud kasutust loetakse asjatundmatuks.

Seade ei ole ette nähtud:

• Süuteallikate ja tolmude imemine hõogumistemperatuuriga ≤ 190 °C
• Plahvatusohtlike või samavaärsete ainete imemine Saksamaa lõhkematerjali-seaduse §1 SprengG tähenduses, plahvatusohtlike auru-ohu segude, samuti Al- ja Mg-tolmude imemine
• Põlemisvoimeliste vedelike (suttiv, kergesti suttiv, aarmiselt suttiv ohtlike aine-te direktiivi 67/548/EMU järgi)

(leekpunkt alla 55^ ) ning polemisvoi-meliste tolmude ja polemisvoimeliste vedelike segude sisseimemiseks

• Magneesiumtolmu või pulbri imemine
• Põlemisväimeliste vedelike ja põlemisväimelise toluu segude imemine
• Hööguvate või kuumade osakeste imemeine, vastasel juhul võib see põhjustadatulekahju või plahvaturse
• Uhendus tolu tekitava masinaga

Keskkonnakaitse

Pakkematerjalid on taaskasutatavad. Palun utiliseerige pakendid keskkonnasäästlikult.
Elektrilised ja elektronilised seadmed sisaldavad vaartuslikke taaskasutata-vaid materjale ja sageli koostisos nagu pataeid, akud voi oli, mis voivad vale umberkaimise voi vale utiliseerimise korral kujutada potentsiaalset ohtu inimeste tervisele ja keskkonnale. Seadme nouetekohaseks kaitamiseks on neid koostisos siiski vaja. Selle sumboliga tahistatud seadmeid ei tohi utiliseerida koos olmeprugiga.

Juhised koostisainete kohta (REACH)
Kehtiva teabe koostisainete kohta leiate
aadressilt: www.kaercher.de/REACH

Kasutage tübil 22 ainult tootja poolt heakskiidetud ja Ex-kleebisega margistatud tarvikuid.

Kasutage ainult originaalravikuid ja originaalvaruosi, mis tagavad seadme ohutu ja häireteta kaituse.

Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com.

Markus

Tarvikud ei kuulu tarnekomplekti. Tarvikud tuleb söltuvalt rakendusest eraldi tellida.

Tarnekomplekt

Lahtipakkimisel kontrollige, kas pakendi sisu on täielik. Transpondikahjustuste korral teavitage om edasimuujat.

Seadme kirjeldus

Jooniseid vt grafika leheküljelt Joonis A

①Seisupiduriga juhtrull
(2)Mustusemahuti
3Mustusemahuti sulgemiskork
4 Filtrironga sulgemiskork
⑤Manomeeter
6 Filtripuhastus
Vaheronga likustus
8miturbiini seadmeluliti
mipea
10Filter
① Tihendironggas
② Filtri allhoidja
Tübisilt
14Kandekäepide
Vorgukaabel
16Kaablihoidik
⑰Vaheröngas
Mustusemahuti kaarkäepide
19 Tóukesang
② Imipea lukustus
②Filterrøngas
(2) Filtrironga imiotsak
Mustemahuti imiotsak
(24)Alusraam

Seadmel olevad sumbolid

Seade sobib kuni tolmuklassini H klassifit-seeritud tolmude imemiseks.

WARNING: See seade sisaldab tervist ohustavaid tolme. Tuhjendada ja hooldada, sealhulgas tolmukotti eemaldada tohib ainult sobivat isikukaitsevarustust kandev spetsialist. Arge lulitage sisse enne kui kogu filtersüsteem on installeeritud ja mahtvoolu kontrolli funktsion on üle kontrollitud.

Seade sobib tuleohtlike tolmude imemiseks, paigutamiseks tsoonist 22 valjapoole. WARNING: Seda seadet ei tohi paigutadatsooni 22. Tsooni 22 korral tuleb kasutada Ex-margistusega seadet.

Kleebis naitab max alarohu vaartusi kasutatud imivooliku ristloike suhtes. Aktuaalset vaartust saab lugeda manomeetrilt. Selle seadme kohta kehtivate vaartuste kohta vt peatukki Minimaalse vooluhulga vaatamine. Kui vaartust ei saavutata, tuleb filter puhastada (vt peatukki Pohifiltri puhastamine) voi asendada (vt peatukki Pohifiltri vahetamine). Imivooliku erinevad ristloiked voimaldavad kohandamist tarvikuosade erinevatele uhendusristloigetele.

Jäätmekott (tellimisnr 9.989-606.0)

Turvafiltrikott (tellimisrn 6 904-420.0)

Peafilter (tellmisnr 9.990-222.0)

H14-filter (tellimisnr 9.993-005.0)

Kasutuselevött

HOIATUS

Valesti ühendatud potentsiaaliühtlustus

Elektrilook

Kontrollige iga kord enne kasutuselevottu, kas potentsiaaliuhlustus (maandusjuht) on uhendatud.

HOIATUS

Oht tertvist kahjustava tolmu tottu

Hingamisteede haigused tomu sissehingamise tottu.

Ärge imege filterelemendita, kuna muidu tekib oht tervisele peentolmu suurenenud valjapäasu tottu.

TAHELEPANU

Filtriebemendi puudumine

Imemismootori kahjustamine

Arge imege ilma filtrielemendita.

1. Pange seade toöpositsiooni.
2. Kindlustage seade seisupiduritega.
3. Tehke kindlaks, et imipea on nouetekohaselt peale pandud.
4. Ühendage imivoolik (ei kuulu tarnekomplekti) valitud imiühendusega (vt peatükke Imiühenduse valimine).
5. Sulgege teine imiotsak tihedalt sulgemiskorgiga (vt peatukki Imiuhenduse sulgemine).
6. Kontrollige mustusemahuti taitetaset (vt peatukki Mustusemahuti taitetaseme kontrollimine).
7. Tuhjendage vajaduse korral mustuse-mahuti (vt peatukki Mustusemahuti tuh-jendamine).
8. Enne kuivaks imemist paigaldage olenevalt rakendusest jaatmekott voi turvafiltrikott (vt peatukki Kuivpuhastus)
9. Ühendage soovitud tarvik (ei kuulu tarnekomplekti) imivooliku otsa.

Imühenduse valimine

Imivooliku saab olenevalt rakendusest
ühendada 2 erineva imiotsakuga.

• Filtrironga imiotsak

• Kuivpuhastus koos jaatmekotiga: ja-me tolm, suur kogus imemismaterjali luhikese ajaga

Jäätmekott ei kuulu tarnekomplekti ja seda saab tellida täiendavalt, tellimisnr 9.989-606.0 (5 tk).

• Margpuhastus

Mustusemahuti imiotsak

Tolmuimejaga ei tohi korraga ühendada kahte imivoolikut. Üks imiotsak peabolema sulgemiskorgiga tihedalt suletud.

Jäätmekoti kasutamisel peab alumine imiotsak olema tihedalt suletud.

Turvafiltrikoti kasutamisel peab ülemine imiotsak olematihedalt suletud.

Imühenduse sulgemine

△HOIATUS

Vigastusoht

Pärast imivoooliku eemaldamist tuleb imiühendus sulgemiskorgiga sulgeda.

Joonis B

1. Pange sulgemiskork tapselt imiuhendusse.
2. Lukake sulgemiskork lopuni sisse.

Mustusemahuti taitetasemekontrollimine

Kui mustusemahuti on tāidetud mustuse-mahuti imiotsaku alumise servani, tuleb see tuhjendada. Seade ei lūlitu maksimaalse tāitetaseme ületamisel automaatset valja.

1. Kontrollige regulaarselt mustusemahutitäitetaset.

Käitamine

HOIATUS

Oht tertvist kahjustava tolu mu tottu

Hingamisteede haigused toluu sissehingamise tottu.

Arge imege filterelementideta, kuna muidu tekib oht tervisele peentolmu suurenenud valjapaa Su totu.

Kontrollige enne iga kasutamist, kas molemad filterelemendid on korrektset paigaldatud.

TAHELEPANU

Oht peentolmu tottu

Imimootori kahjustusoht.

Arge eemaldage imemisel kunagi peamist filterelementi.

Kuivpuhastus

HOIATUS

Suurenud toluheide imiotsakute as-jatundmatu käsitsemise tottu

Tolmu sissehingamisest tingitud hingamisteede haigused, seadme talitlushaired Argeuhendage seadmega korraga 2 imivoolikut. Uksimiotsak peab olema sulgemiskorgiga tihedalt suletud.

Kasutage jaatmekotti kindlasti ainult koos ülemise imiotsakuga, vastasel juhul imetakse see imemisprotssii ajal ülespoole. Jaatmekoti kasutamisel peab alumine imiotsak olema tihedalt suletud.

Turvafiltrikoti kasutamisel peab ülemine imiotsak olema tihedalt suletud.

Markus

Selle seadmega saab imeda igat liki tolme kuni tolmuklassini H. Tolmukoti kasutamine on seadusega kindlaks maaratud.

Markus

Seade sobib kasutamiseks toostusliku tolmuimejana kuivade, mittetuleohtlike tolmude imemiseks.

1. Valige imiuhendus soltuvalt imemisma- terjalist (vt peatukki Imiuhenduse valimi- ne).
2. Paigaldage olenevalt valitud imiuhendusest jaatmekott voiturvafiltrikott (vt peatukki Jaatmekoti/turvafiltrikoti paigaldamine).

Umblerlulitamine margpuhastuselt kuivpuhastusele

TAHELEPANU

Märgpuhastuse lulitamine kuivpuhastusele

Filtri kahjustusoht

1. Laske marjal filtril enne kuivpuhastuseks kasutamist hiatus ara kuvada voi asendage kuiva filtriga.
2. Vajaduse korral vahetage filtrit.

1. Tömmake kaarkäepide üles. Mustusemahuti vabastatakse ja langetatakse.

Joonis D

1. Tömmake mustusemahuti kaarkäepideme abiil seadmest valja.

Jäätmekoti paigaldamine

Joonis E

1. Paigaldage jäätmekott mustusemahutisse ja seadke hoolikalt vastu mahuti seina ja pöhja.
2. Pöörake jaatmekoti serv üle mustuse mahuti serva valjapoole.

Turvafiltrikoti paigaldamine

Joonis F

1. Pange turvafiltrikott peale.

Joonis G

1. Pöörake turvafiltrikoti serv üle mustuse mahuti serva valjapoole.

HOIATUS

Mustusemahuti asjatundmatu lukustamine

Muljumisoht

Arge hoidke lukustamise ajal kasi mingil juhul mustusemahuti ja filtrironga vahel ega pange neid tostemehhanismi lahedusse.

Lukustage mustusemahuti, vajutades mo- lema kaega kaarkaepidet.

Joonis H

TAHELEPANU

Mustusemahuti staatiline laeng

Tolmude suttimine

Veenduge, et alusraami maandus oleks mustusemahutiga kontaktis.

Oht tertvist kahjustava toluu tottu

Hingamisteede haigused tomu sissehingamise totu.

Margpuhastusel ei tohi imeda tervist kahjustavaid tolme.

TAHELEPANU

Kahjustusoht mustusemahuti ülevoolu tottu

Mustemahuti vobisurte vedelikukoguste vastuvotmisel vaheste sekundite jooksul tais saada ja ule voolata.

Kontrollige tätetaset pidevalt.

1. Eemaldage enne margpuhastust jaatmekott voi turvafiltrikott (vt peatukki Jaatmekoti/turvafiltrikoti eemaldamine).

1. Kindlustage seade seisupiduritega.
2. Vajaduse korral eemaldage imivooolik.
3. Sulgege mustusemahuti imiuhendus (vt peatukki Imiuhenduse sulgemine).

Joonis C

1. Tömmake kaarkäepide üles. Mustusemahuti vabastatakse ja langetatakse.

Joonis D

1. Tömmake mustusemahuti kaarkäepidemeabilseadmestvalja.

Jäätmekoti eemaldamine

Joonis I

1. Pörake jaatmekoti serv üles.
2. Sulgege jaatmekott tihedalt kaablisidemega.
3. Vötke jaatmekott valja.
4. Utiliseerige jaatmekott vastavalt seadusesatetele.

Turvafiltrikoti eemaldamine

Joonis J

1. Pöörake turvafiltrikoti serv üles.

Joonis K

11.Eemaldage kaitsekile.
12.Sulgege turvafiltrikott isekleepuva klapi-ga.
13. Tömmake turvafiltrikott tahapoole valja.
Joonis L
14.Tihendage turvafiltrikoti imiuhenduse avatihedalt sulgurkaanega.

Joonis M

15.Sulgege turvafiltrikott tugevalt paigaldatud kaablisidemega.
16.Eemaldage mustusemahutist turvafiltrikott.
17.Puhastage mustusemahutit seest niiske lapiga.
18. Utiliseerige turvafiltrikott tolmutihedalt suletud kotis vastavalt seadusesatetele.

HOIATUS

Mustusemahuti asjatundmatu lukustamine

Muljumisoht

Arge hoidke lukustamise ajal kasi mingil juhul mustusemahuti ja filtrironga vahel ega pange neid tostemehhanismi lahedusse. Lukustage mustusemahuti, vajutades moIema kaega kaarkaepidet.

Joonis H

TAHELEPANU

Mustusemahuti staatiline laeng

Tolmude suttimine

Veenduge, et alusraami maandus oleks mustusemahutiga kontaktis.

Märgpuhastuse lopetamine

HOIATUS

Heitvete asjatundmatu utiliseerimine

Keskkonnareostus

Järgige kohalikkeheitvee kaitlemise eeskirju.

1. Kuivatage filter.
2. Puhastage mustusemahuti niiske lapiga ja kuivatage.

Seadme sisselülitamine

1. Pistke vorgupistik pistikupessa.
2. Lulitage seade imituriini seadmeluliti-test sisse.

Markus

Lulitage imiturbiinid alati üksteise jarel sisse ja valja. Minimaalset voolumhulka jalgiva manomeetri oigeks toimimiseks peavad kok imiturbiinid olema sisse lulitatud.
3. Alustage imemisprotsessi.

Minimaalse vooluhulga vaatamine

Seadme esikuljele on paigaldatud manometer, mis naitab imemise alarhku seadmes. Maksimaalse alarohu (vt tabelit) saavutamisel tuleb pohifilter puhastada (vt peatukki Pohifiltri puhastamine). See vär-tus soltub seadme voimsusest ja kasutata-vast imivoolikust. Kui puhastamine vaakumit oluliselt ei suurenda, tuleb filter valja vahetada (vt peatukki Pohifiltri vahetamine).

TAHELEPANU

Maksimaalse alarohu uletamine

Imemisvoime kaotus

Näidatud värtuse ületamisel langeb òhu kïrus alla 20 m/s. Puhastage filter vöi vahete valja.

Imivoooliku nimilä-bimõõt	Maksimaalne ala-röhk
DN40 13,15 kPa	(131,5 mbar)
DN50 10,0 kPa (100 mbar)
DN70 ---

Kui manomeeter naitab maksimaalset alarohku (vt peatukki Minimaalse vooluhulga vaatamine), tuleb pohifilter puhastada.

Joonis N

1. Sulgege imemise ajal sisselaskeava voi imivooolik.
2. Tömmake filtripuhastussüsteemi klappi 3-4 korda ja hoidke see iga kord 1-2 sekundit avatuna.

Seadme valjalulitamine

1. Lulitage seade imituriini seadmelulitest valja.
2. Tömmake vörgupistik valja.

Pärast iga käitust

Mustusemahuti tuhjendamine

Vajadusel ja pārast iga kasutuskorda tuleb mustusemahuti tuhjendada.

Sisselaskeava või imivoolik on suletud.

1. Lulitage seade imituriini seadmelulitest sisse.

2. Puhastage pohifilter (vt peatukki Pohifiltri puhastamine).

3. Lulitage seade imiturbini seadmeluliti-test valja.

4. Kindlustage seade seisupiduritega.

Joonis C

1. Tömmake kaarkäepide üles.

Mustusemahuti vabastatakse ja langetakse.

Joonis D

1. Tömmake mustusemahuti kaarkäepidemeabilseadmestvalja.
2. Tuhjendage mustusemahuti. Selleks eemaldage vajaduse korral jaatmekott / turvafiltrikott (vt peatukki Jaatmekoti/ turvafiltrikoti eemaldamine).

HOIATUS

Mustusemahuti asjatundmatu lukustamine

Muljumisoht

Arge hoidke lukustamise ajal kasi mingil juhul mustusemahuti ja filtrironga vahel ega pange neid tostemehhanismi lahedusse.

Lukustage mustusemahuti, vajutades mo- lema kaega kaarkaepidet.

Joonis H

TAHELEPANU

Mustusemahuti staatiline laeng

Tolmude suttimine

Veenduge, et alusraami maandus oleks mustusemahutiga kontaktis.

Heitvete asjatundmatu utiliseerimine

Keskkonnareostus

Järgige kohalikkeheitvee kaitlemise eeskirju.

1. Puhastage seade seest ja väljast, imedes selle puhtaks ning puhkides niiske lapiga.

Seadme imemisel tuleb kasutada sama voi parema klassifikatsioniga tolmui-mejat.

1. Vajaduse korral Ioputage tarvikuid (ei kuulu tarnekomplekti) veega ja kuivatage.

Seadme hoidmine

1. Kerige vorgukaabel kaablihoidiku umber.
2. Hoidke seadet kuivas ruumis ja volitamata kasutamise eest kaitstult.

Transport

△ETTEVAATUS

Kaalu eiramine

Vigastus- ja kahjustusoht

Pidage transportimisel silmas seadme kaalu.

Mustusemahuti on tuhjendatud.

1. Tolmuvabaks transportimiseks sulgegemolemad imiuhendused (vt peatukki Imiuhenduse sulgemine).
2. Vabastage seisupidurid ja lukake seadet tōukekäepidemest.
3. Seadme laadimiseks hoidke seda alusraamist ja toukekäepidemest.
4. Söidukites transportimisel kindlustage seade libisemise ja umberkukkumise vastu.

Ladustamine

△ETTEVAATUS

Kaalu eiramine

Vigastus- ja kahjustusoht

Pidage ladustamisel silmas seadme kaalu.

Mustusemahuti on tuhjendatud.

1. Ladustage seadet ainult siseruumides.

Korrashoid ja hooldus

△OHT

Soovimatult tootav seade, voolujuhtivate osade puutumine

Vigastusoht, elektrilook

Lulitage enne seadmel tehtavaid toid seade valja.

Oht tertvist kahjustava tolu mu tottu

Hingamisteede haigused toluu sissehingamise tottu.

Kandke hooldustödel (nt filtri vahetamisel)
hingamiskaitsemaski P2 voi korgema värtusega ning ühekordset riietust.

△OHT

Ebapiisav filtrerimine

Hingamisteede haigused tomu sissehingamise totu.

Seadme filtrerimise tohusust saab kontrollida standardis EN 60 335-2

69 22.AA.201.2 kirjeldatud katsemeetoda. Seda katset tuleb teha vahemalt kord aastas voi sagedamini, kui see on satestud riiklikes nouetes.

Kui katse tulemus on negatiivne, korrake seda uue filtriga.

HOIATUS

Oht tertvist kahjustava tolmu tottu

Hingamisteede haigused toluu sissehingamise totu.

Ohutusseadiseid tuleb ohtude ennetami-seks vahemalt kord aastas tootja voi instrueritud isiku poolt kontrollida

ohutustehniliselt laitmatu talituse, nt seadme tiheduse, filtri kahjustuse, kontrollsea-distete talituse osas.

TAHELEPANU

Silikoonisaldusega hooldusvahend

Plastdetailid voivad kahjustada saada. Arge kasutage puhastamiseks silikoonisisaldusega hooldusvahendeid.

Tolmu körvaldavad masinad on ohutusseadised ohtude ennetamiseks vöi körvaldamiseks BGV A1 tähenduses.

• Kasutajapoolseks hoolduseks tuleb sea-de lahti votta, puhastada ja hooldada, niivord kui see on teostatav, pohjustamata seejuures ohtu hoolduspersonalile ja teistele isikutele. Sobivate ettevaatusmeetmete hulka kuuluvad lahtivotmise eelne detoksikatsoon, seadme lahtivotmise koha filtreritud sundohutus, hoolduspinna puhastamine ning personali asjakohane kaitsmine.

• Seadme välisosa tuleks tolmuimemismeetodi kaudu mūrgitustada ja puhtaks pūhkida vōi tihendusvahendiga toödella, enne kui see ohtlikust piirkonnast välja vōetakse. Kōiki seadmeosi tuleb vaadelda saastununa, kui nad ohtlikust piirkonnast välja vōetakse. Tarvitusele tuleb vōtta sobivad meetmed tolu mu jao-tumise vältimiseks.

• Hooldus- ja remonditöde käigus tuleb āra visata kõik saastunud esemed, mida ei saa rahuldavalt puhastada. Sellised esemed tuleb utiliseerida mitteläblaskvates kottides, kooskõlas selliste jäätmete körvaldamise kohta kehtivate sātetega.

• Seadme transportimiseks ja hoolduseks tuleb imiotsakud sulgemiskorgiga sulgeda.
• Pange tāhele, et lihtsaid hoolduse ja korrashoiu toid saate ise teha.
• Puhastage seadme pealispinda ja mahuti sisekulge regulaarselt niiske lapiga.
• Vaadake voolikud korraparaselt silmaga üle.

Kontrollimis- ja hooldustööd

Laske seadet regulaarselt kontrollida vastavate onnetuste ennetamiseks kehtestud siseriklike eeskirjade kohaselt.

Hooldustoid peab tegema asjatundlik inimene regulaarsete ajavahemike jarel tootja andmete kohaselt, seejuures tuleb jargida olesasolevaid satteid ja ohutusnoudeid.

Elektriseadme juures tohib toid teha ainult elektrispetsialist. Kusimuste korral poorduge palun KARCHERi filiaali poole.

Pöhifiltri vahetamine

△OHT

Oht tertvist kahjustava tolu mu tottu

Hingamisteede haigused tomu sissehingamise totu.

Tekkiv tolm tuleb transportida tolmukindlates mahutites. Umbervalamine pole lubatud. Tolmumahutit tohivad utiliseerida ainult instrueritud isikud.

HOIATUS

Oht tertvist kahjustava tolu tu tottu

Hingamisteede haigused toluu sissehingamise totu.

Arge kasutage peafiltrerelementi parast selle seadmest valjavotmist.

Pusivalt paigaldatud filtreid tohib valja vahetada ainult asjatundja, tehes seda sobivatel aladel, nt nn dekontaminatsiooni jaamades.

1. Kindlustage seade seisupiduritega.

2. Lulitage seade seadmelulitest valja.

3. Tömmake vörgupistikinals.

4. Vabastage ja eemaldage imipea.
5. Vabastage ja eemaldage vaherongas.
6. Eemaldage saastunud pohifilter.
7. Asetage saastunud pohifilter kohe pa-rast seadmest eemaldamist kotti ja sulgege see tihedalt.
8. Körvaldage saastunud pöhifilter seadusnõuete kohaselt.
9. Kontrollige tihendirongast kahjustuste suhtes.
   10.Eemaldage puhta ohu poolelt mustus.
10. Paigaldage uus pohifilter vastupidises järjekorras. Veenduge, et filtri allhoidja oleks joondatud keskele filritaskutesse.
11. Pange vaheröngas peale ja lukustage.
    13.Pange imipea peale ja lukustage.

H-filtri vahetamine

1. Kindlustage seade seisupiduritega.
2. Lulitage seade seadmelulitest valja.
3. Tömmake vörgupistik valja.

Joonis O

1. Vabastage imipea ja tõstke üles.
2. Vabastage imipea kuljes olev vaakumvoolik ja eemaldage imipea.
3. Keerake kuuskantkruvi sobiva tooriistaga vastupäeva lahti.
4. Eemaldage imipeast tihendid ja saastunud H-filter.
5. Pange saastunud H-filter kohe pärast seadmest eemaldamist kotti ja sulgege see tihedalt.
6. Körvaldage saastunud H-filter seadusnõuete kohaselt.
   10.Eemaldage puhta ohu poolelt mustus.
   11.Paigaldage uus H-filter vastupidises jär-jekorras. Jalgige, et tihendid ja vaakumvoolik oleks öigesti paigas.
   12.Kandke kuuskantkruvi keermele sobivat vahendit (nt Loctite 243), et valtida soo-. vimatut lahtitlemist.
   13.Pingutage kuuskantkruvi päripäeva.
   14.Pange imipea peale ja lukustage.

Jäätmekoti vahetamine

1. Kindlustage seade seisupiduritega.

Joonis C

1. Tömmake kaarkäepide üles.

Mustusemahuti vabastatakse ja langetakse.

Joonis D

1. Tömmake mustusemahuti kaarkäepidemeabilseadmestvalja.

Joonis I

1. Pöörake jaatmekoti serv üles.
2. Sulgege jaatmekott tihedalt kaablisidemega.
3. Vötke jaatmekott valja.
4. Utiliseerige jaatmekott vastavalt seadusesatetele.

Joonis E

1. Paigaldage uus jaatmekott mustusemahutisse ja seadke hoolikalt vastu mahuti seina ja pohja.
2. Pöörake jaatmekoti serv üle mustuse mahuti serva valjapoole.

HOIATUS

Mustusemahuti asjatundmatu lukustamine

Muljumisoht

Arge hoidke lukustamise ajal kasi mingil juhul mustusemahuti ja filtrironga vahel ega pange neid tostemehhanismi lahedusse. Lukustage mustusemahuti, vajutades moIema kaega kaarkaepidet.

Joonis H

TAHELEPANU

Mustusemahuti staatiline laeng

Tolmude suttimine

Veenduge, et alusraami maandus oleks mustusemahutiga kontaktis.

Turvafiltrikoti vahetamine

△OHT

Oht tertvist kahjustava tomu tottu

Hingamisteede haigused tomu sissehingamise tottu.

Tekkiv tolm tuleb transportida tolmukindlates mahutites. Umbervalamine pole lubatud. Tolmumahutit tohivad utiliseerida ainult instrueritud isikud.

1. Kindlustage seade seisupiduritega.
2. Eemaldage imivooolik.
3. Sulgege mustusemahuti imiuhendus (vt peatukki Imiuhenduse sulgemine).

Joonis C

1. Tömmake kaarkäepide üles.

Mustusemahuti vabastatakse ja langetakse.

Joonis D

1. Tömmake mustusemahuti kaarkäepideme abil seadmest välja.

Joonis J

1. Pöörake turvafiltrikoti serv üles.

Joonis K

1. Eemaldage kaitsekile.
2. Sulgege turvafiltrikott isekleepuva klapi-ga.
3. Tömmake turvafiltrikott tahapoole valja.

Joonis L

1. Tihendage turvafiltrikoti imiuhenduseava tihedalt sulgurkaanega.

Joonis M

11.Sulgege turvafiltrikott tugevalt paigaldatud kaablisidemega.
12.Eemaldage mustusemahutist turvafiltrikott.
13.Puhastage mustusemahutit seest niiske lapiga.
14. Utiliseerige turvafiltrikott tolmutihedalt suletud kotis vastavalt seadusesatetele.

Joonis F

15.Pange uus turvafiltrikott peale.

Joonis G

1. Pöörake turvafiltrikoti serv üle mustuse-mahuti servva valjapoole.

HOIATUS

Mustusemahuti asjatundmatu lukustamine

Muljumisoht

Arge hoidke lukustamise ajal kasi mingil juhul mustusemahuti ja filtrironga vahel ega pange neid tostemehhanismi lahedusse.

Lukustage mustusemahuti, vajutades mo- lema kaega kaarkaepidet.

Joonis H

TAHELEPANU

Mustusemahuti staatiline laeng

Tolmude suttimine

Veenduge, et alusraami maandus oleks mustusemahutiga kontaktis.

Seadme tahtmatu käivitumine / elektrilöök

Imemismootori tahtmatu käivitumine vöib pöhjustada vigastusi. Pinge elektristel osadel vöib pöhjustada elektrlööki.

Lülitage enne kõiki seadmel teostatavaid tõid seade välja ja tommake vorgupistik valja.

Laske koki kontrollimisi ja toid elektrilistel osadel teostada erialaspetsialistil.

Markus

Rikke tekkimisel tuleb seade kohevalja luli-tada. Enne uut kasutuselevottu tuleb rike korvaldada.

Kui riket ei saa körvaldada, tuleb seade üle kontrollida klienditeenindusel.

Imiturbiin ei toöta

1. Kontrollige pistikupesa ja voolutoite kaitset.
2. Kontrollige seadme vorgukaablit ja vorgupistikut.
3. Lulitage seade sisse.

Imijoud norgeneb

1. Sulgege tihendamata imiuhendus (vt peatukki Imiuhenduse sulgemine).
2. Eemaldage imemisotsiku, imitoru voi imivoooliku ummistused.
3. Asendage taitunud jaatmekott uuega (vt peatukki Jaatmekoti vahetamine).
4. Pange taitunud turvafiltrikoti asemele uus (vt peatukki Turvafiltrikoti vahetamine).
5. Kontrollige, kas imipea ja mustusemahuti on oigesti paigas.
6. Puhastage pohifilter (vt peatukki Pohifiltri puhastamine).
7. Kontrollige filtri asendit ja vajaduse korral korrigeerige.
8. Vahetage pohifilter (vt peatukki Pohifiltri vahetamine).

Tolmu väljatungimine imemisel

1. Kontrollige filtri asendit ja vajaduse korral korrigeerige.

2. Puhastage pohifilter (vt peatukki Pohifiltri puhastamine).

3. Vahetage pohifilter (vt peatukki Pohifiltri vahetamine).

Utiliseerimine

Seade tuleb eluea Iopus utiliseerida vastavalt seadusesatetele.

Garantii

Igas riigis kehtivad meie volitatud muggiesindaja antud garantiitingimused. Seadmel esinevad mistahes rikked korvaldamegarantiiajal tasuta, kui pohjuseks on materjali- voi tootmisviga. Garantiijuhtumil poorduge ostu toendava dokumendiga oma edasimüja voi lahima volitatud klienditeeninduse poole.

(Aadressi vt tagaküljelt)

Täiendavat teavet garantii kohta (kui see on olemas) leiate Kärcheri kohaliku veebilehe teeninduspiirkonnast "Allalaadimiste" alt.

Tehnilised andmed

Elektrühendus

Vorgupinge V 220- 240

Faas ~ 1

Vorgusagedus Hz 50-60

Nimivoimsus W 2100

Tüüpiline toökaal kg 42

Pikkus x laius x kõrgus mm 645 x 655 x 1150

Pöhifilttri efektiivne ala m² 1,5

H-filtri efektiivne ala m² 1,6

Uembrustingimused

Ladustamistemperatuur ^ C -10-40

Seadme võimsusandmed
Mahuti maht l 40
Vaakum (max) kPa 19,4
Maksimaalne vooluhulk m3/h 245imivoolikuga DN50, L=3 m
Maksimaalne vooluhulk m3/h 210imivoolikuga DN40, L=3 m
Maksimaalne vooluhulk m3/h 230imivoolikuga DN50, L=5 m
Maksimaalne vooluhulk m3/h 195imivoolikuga DN40, L=5 m
Imivooliku ühendus DN70
Imivooliku nimiläbimõõt DN40/50
Põhifiltri tellmisnumber 9.990-222.0
H-filtri tellmisnumber 9.993-005.0
Kindlakstehtud väärtused EN 60335-2-69 kohaselt
Labakäsi-käsivers vibrat-soonivaärts	m/s2<2,5
Ebakindlus K m/s	21
Helirõhutase LpA	dB(A) 77
Mõõtemääramatus KpA	dB(A) 2
Võrgukaabel
Tüüp H07R
	N-F3G1,5mm2
Detaili number	6.650-035.0
Kaabli pikkus m 10

• kaitseklassi II elementidega paigutus Oigus tehnilisteks muudatusteks.

EL vastavusdeklaratssoon

Käesolevaga deklareerime, et alljärgnevalt nimetatud masin vastab omakontseptsiooni ja koosteliigi pöhjal ning meie poolt turule viidud teostuses EL direktiivide asjaomastele pöhilistele ohutus- ja tervisenouetele. Masinal meiega kooskõlastamata muudatuste teostamisel kaotab käesolev deklaratsion kehtivuse.

Toode: Kuivimur

Toode: Märg- ja kuivimur

Tüüp: 9.990-xxx

Asjaomased EL direktiivid

2006/42/EU (+2009/127/EU)

2014/30/EL

2011/65/EL

Kohaldatud ühtlustatud normid

EN 60335-1

EN 60335-2-69

EN 55014-1:2017 + A11:2020

EN 55014-2: 2015

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000:2018

Kohaldatud ühtlustamata standardid

IEC 60335-1

IEC 60335-2-69

Kohaldatud riiklikud normid

-

Allakirjutanud tegutsevad juhatuse ülesandel ja volitusega.

T. Wahl

Managing Director

A. Haag

Director R&D

Dokumentatsionivolinik:

A. Haag

Kärcher Industrial Vacuuming GmbH

Tepaioos uypns avappoqnonc

△PPOEIAOIOIH∑H

Aavaaouevn anoppiyn uypov

αποβλητων

Moluvon Tou TepiBaaovtoC Tnpite Tou ts oikouc kavovioouc ETEepyaia c uypwv aTOnBAnTwv.
