BELLE PCLX 1240E - Vibreeriv plaat Lescha - Tasuta kasutusjuhend

Toote tüüp	Ühesuunaline vibroplaat
Bränd	Lescha
Mudel	BELLE PCLX 1240E
Kaal	50 kg
Mootori tüüp	Elektriline
Mootori võimsus	2,0 Hp / 1,5 kW
Mootori pöörded	2800 p/min
Nimipinge	110 V või 230 V
Nimivool	14,2 A (110 V) / 6,66 A (230 V)
Kaitseaste	IP44
Vibraatori jõud	12 kN
Vibratsioonisagedus	50 Hz
Tihendusjõud	388 kg/m²
Maksimaalne liikumiskiirus	24 m/min
Maksimaalne kalle	20°
Maksimaalne kasutusaeg	190 minutit
Helivõimsuse tase	104 dB(A)
Vibraatori õli	SAE 10W40, kogus 0,22 L
Rakendused	Kohesiivsed, granuleeritud ja bituumenmaterjalid
Hooldus	Vibraatori õli vahetus iga 500 h järel, rihma kontroll iga 4 h järel
Garantii	12 kuud (v.a normaalne kulumine ja rihm)
Varuosad	Kasutage originaal Altrad Belle varuosi
Ohutus	Isikukaitsevahendite kandmine kohustuslik, mitte kasutada niisketes tingimustes, mitte tõsta mootori korpusest

Korduma kippuvad küsimused - BELLE PCLX 1240E Lescha

Kuidas käivitada vibroplaati BELLE PCLX 1240E?

Ühendage toitekaabel sobiva toiteallikaga (110 V või 230 V). Veenduge, et lüliti on asendis OFF (0). Käivitamiseks vajutage ROHELIST nuppu (I). Seiskamiseks vajutage PUNAST nuppu (O).

Mida teha, kui mootor ei käivitu?

Kontrollige esmalt kaitset või kaitselülitit. Kui mootor sumiseb, kuid ei käivitu, võib see viidata staatori lühisele. Sel juhul võtke ühendust oma edasimüüja või Altrad Belle'iga. Kontrollige ka toitepinget ja kondensaatori seisukorda ühefaasilistel mudelitel.

Mis tüüpi õli kasutada vibraatoris ja kuidas kontrollida taset?

Kasutage SAE 10W40 õli. Maht on 0,22 L. Taseme kontrollimiseks eemaldage vibraatori õlikork. Tase peab ulatuma täiteava keerme põhja. Vajadusel lisage õli.

Kuidas hooldada ajami rihma?

Kontrollige rihma pinget iga 4 kasutustunni järel. Reguleerige seda, kui see on lõtv. Kui rihm on kahjustatud, asendage see originaalse Altrad Belle varuosaga.

Milliseid ohutusmeetmeid peaksin enne kasutamist võtma?

Kandke turvajalatseid, mürasummutavaid kõrvaklappe, kaitseprille ja kindaid. Ärge kunagi kasutage plaati niisketes tingimustes. Veenduge, et mootori korpust ei kasutata tõstmispunktina. Kontrollige kaabli ja rihma kaitse seisukorda enne iga kasutamist.

Kuidas vibroplaati ohutult transportida?

Transportimiseks on vaja kahte inimest. Kasutage masinal olevaid käsitsi tõstmise punkte (ärge kunagi kasutage mootori korpust või mehaanilist tõstukit). Enne liigutamist lülitage mootor välja ja ühendage toide lahti.

Milline on tihendusjõud ja kuidas seda optimeerida?

Tihendusjõud on 388 kg/m². Tõhusaks tihendamiseks töötage järjestikuste kihtidena ja risti liikumissuunaga. Kohandage liikumiskiirust (max 24 m/min) vastavalt pinnase seisundile. Bituumenmaterjalide puhul kasutage vajadusel kastmissüsteemi.

Kas plaati saab kasutada kallakul?

Jah, kuni maksimaalse kaldeni 20°. Töötage kallakut üles või alla, mitte risti. Vajadusel võib köis, mis on kinnitatud raami alumisse punkti, aidata teisel inimesel masinat kontrollida.

Mida teha, kui asfalt kleepub plaadi külge?

Kasutage veekastmissüsteemi, et määrida plaati. Määrimise puudumine võib põhjustada bituumenpinna koorumist. Kontrollige ka, et te ei tihenda materjali üle.

Milline on garantii ulatus?

Garantii on 12 kuud alates ostukuupäevast algsele ostjale. See hõlmab materjali- või tootmisvigu. Välistatud on: normaalne kulumine, ajami rihm, väärkasutusest või volitamata remondist tingitud kahjustused. Pretensioonide korral võtke ühendust Altrad Belle'iga.

KASUTUSJUHEND BELLE PCLX 1240E Lescha

Meie, Belle Group Sheen UK, Sheen, Nr Buxton, Derbyshire, SK17 0EU, GB, kinnitan, et kui kirjeldatud toote jooksul käesoleva sertifikaadi on ostetud lubatud Belle nimel vahendaja jooksul EMÜ, see vastab järgmistele EMÜ direktiividele: 2006/42/CE (käesolev direktiiv asendab direktiivi 98/37/EÜ), elektromagnetilise ühilduvuse direktiivi 2004/108/CE (muudetud 89/336/EMU, 92/31/EMU ja 93/68 EMÜ). Ja elektroonikaseadmete jäätmete (WEEE) 2002/96/CE, madalpinge direktiivi 2006/95/CE, BS EN ISO 12100-1:2003 Masinate ohutus ning sellega seotud ühlustatud standarditele, kui see on kohaldatav. Müra osas vastama direktiivi 2000/14/EÜ VI lisa ja 2005/88/EÜ masinate artikli 12 kohaselt teavitatud asutus on AVT Reliability, Unit 2 Easter Court, Europa Boulevard, Warrington, Cheshire, WA5 7ZB, GB. Müra Tehniline faile hoitakse Ray Neilson kell Belle grupi peakontor aadress, mis on märgitud eespool.

Koht deklaratsiooni - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Vietas deklarāciju - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Vieta deklaracijos - Sheen, Nr. Buxton, Derbyshire, SK17 0EU, UK

Deklaratsiooni kuupäev - 2016.

Selles juhendis on kirjas teave selle kohta, kuidas PCLX 12/40E pinnasetihendajaga ohutult töötada ja seda hooldada. Kasutusjuhend on möeldud PCLX 12/40E pinnasetihendaja müüjatele ja kasutajatele.

Eessõna

Osas Masina kirjeldus tutvustatakse masina ehitust ja selle juhtkange.

Osas Keskkond antakse juhised selle kohta, kuidas kölbmatuks muutunud masinaga keskkonnasöbralikul viisil ümber käia.

Osades Üldohutus ning Tervis ja ohutus kirjeldatakse masina kasutamist juhile ning ümbruskonnale ohutul viisil.

Osas Kasutusjuhend käsitletakse masina käivitamist ja sellega töötamist.

Osas Veaotsing antakse nõu masina töös tekkinud probleemide lahendamiseks.

Osas Hooldus ja remont on käsitluse all masina hooldamine ja remont.

Osas Garantii on toodud garantiipoliitika ja kahjunõuete esitamise kord.

Märkuste tähendused

Käesolevas kasutusjuhendis on eritähelepanu nõudev tekst märgitud alltoodud viisil.

ETTEVAATUST

Seadmega seonduv oht. Kasutusjuhendi nõuete eiramisel võite kahjustada seadet või vigastada ennast.

HOIATUS

Operaatori elu võib olla ohus.

EST

HOIATUS

HOIATUS

Enne tegutsema või viia läbi mis tahes hooldustöid, mis see masin PEATE lugeda ja uurida seda käsitsi.

ÕPPIGE seadme juhtkange ohutult kasutama ja seadet ennast ohutult hooldama.

(NB! Enne seadme käivitamist tehke kindlaks, kas oskate selle probleemi korral välja lülitada.)

Omaenda turvalisuse huvides kandke ALATI nõutud isikukaitsevahendeid.

Kui Teil tekib seoses seadme ohutu kasutamise või hooldamisega KÜSIMUSI, PÖÖRDUGE TÖÖDEJUHATAJA VÖI Altrad Bellel

(SUURBRITANNIA) ESINDAJA POOLE: [phone]

EST

Sisukord

Kuidas seda juhendit kasutada? 106

Hoiatus 106

Masina kirjeldus....107

Keskkond....107

Tehnilised andmed 108

Kleepsud....109

Ohutusnõuded 110

Tervis ja Ohutus....111

Maapinna tihendamise põhjused....111

Tihendamise spetsifikatsioon 111

Käivituseelne kontroll 111

Kasutusjuhend....111

Veaotsingu juhis 112

Hooldus ja remont....113

Varuosad 114

Garantii 115

Vastavusdeklaratsioon....4

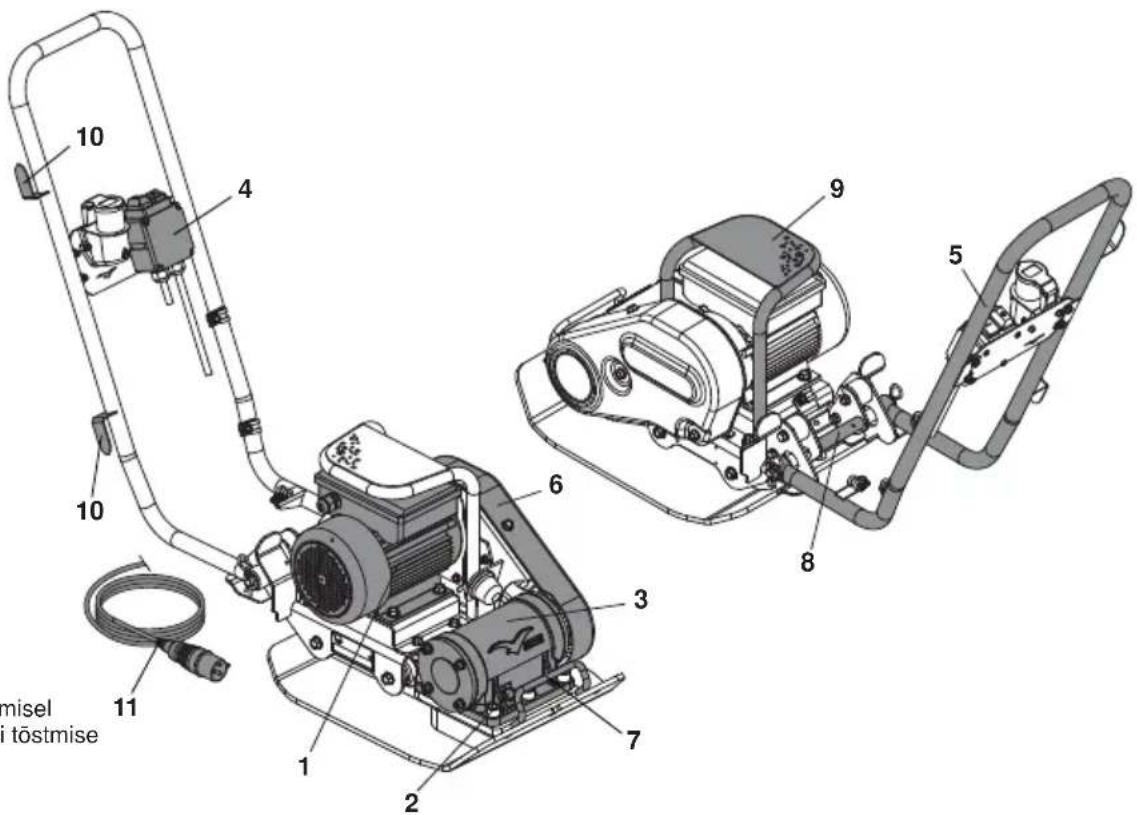

Masina tüüp:

ühesuunaline pinnasetihendaja

1. Elektrimootor
2. Vibroseadme ölikork.
3. Vibroseade
4. Sisse- ja väljalüliti
5. Juhtimiskäepide,
6. Rihmakaitse
7. Käsitsi töstmise punkt
8. Käsitsi töstmise punkt (kaldtugi
9. 3-klemmine liitmik
10. Kaabli hoidekonks
11. Toitekaabel

Masina mehhaanilisel töstmisel ÄRGE KASUTAGE käsitsi töstmise punkte (nr 7 ja 8)

10 4 9 5 6 3 8 7 2 1 11 misel i tõstmise

Keskkond

Ohutu käitlemine

Keskkonnakaitse alased nõuanded.

Masin on valmistatud väärtuslikest materjalidest.

Viige kölbmatu masin ja tema lisaseadmed vastavasse ümbertöötlemispunkti.

Osa Materjal

Juhtimiskäepide Teras
Käepide Teras
Alusplaat Teras
Ekstsentrilised kaalud Teras
Elektrimootor Teras ja	alumiinium & Vask
Muud osad Teras ja	alumiinium

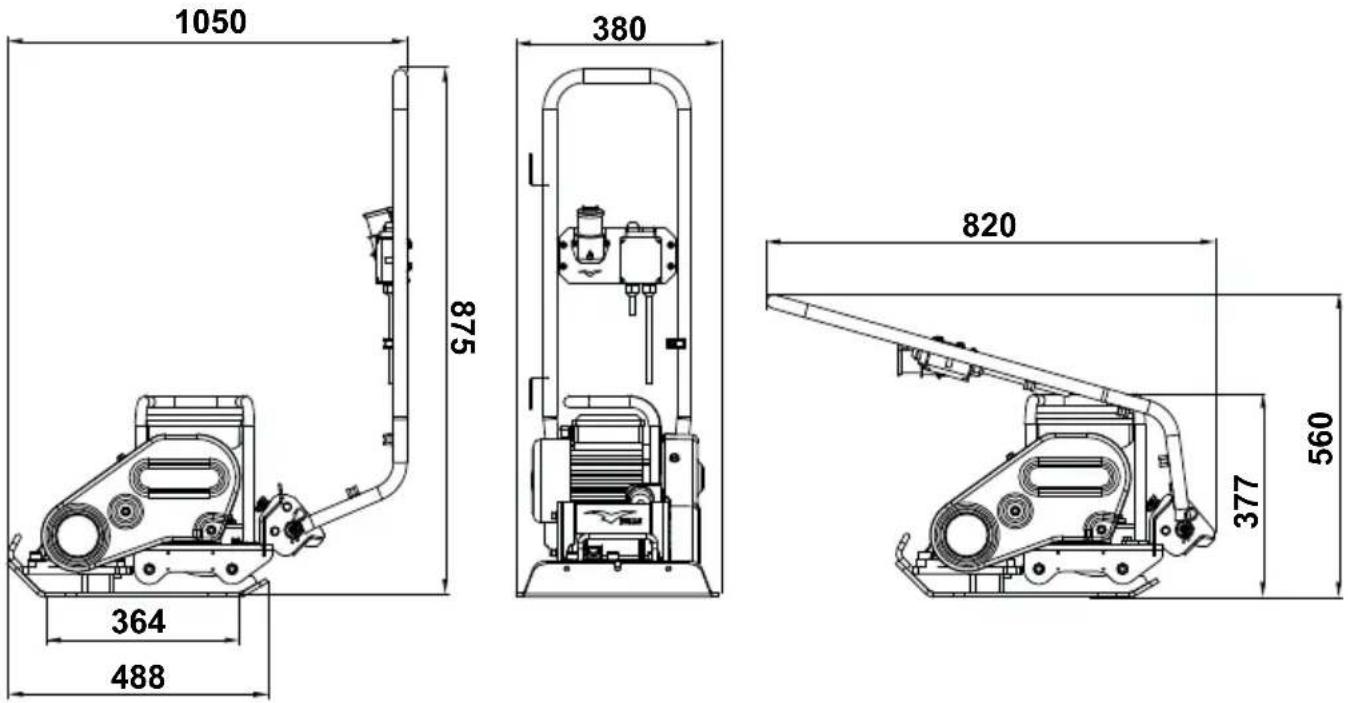

Mudel 110v 50Hz 230v 50Hz

Mass (kg) 50 50
Mootori võimsus (hj / kW) 2.0 / 1.5 2.0 / 1.5
Mootori põörded 2800 2800
Nimipinge (v) 110 230
Nimivool (A) 14.2 6.66
Kaitseaste IP44 IP44
Energiatarve (Kwh)	0.94 0.94
Vibroseadme jõud (kN)	12 12
Sagedu (Hz)	50 50
Minimaalne Trafo Suurus (kVA)	3.3	N/A
Maksimaalne liikumiskiirus (m/min)	24 24
Maksimaalne Gradient (°)	20 20
Tihendusjõud (kg/m2)	388	388
Kolme telje vibratsioon* (m/sec2)	3.97 3.97
Kasutusaeg (Mins)	190	190
Müratase (dB(A))	104	104

* Minimaalne tase vastavalt EN500 osale 4

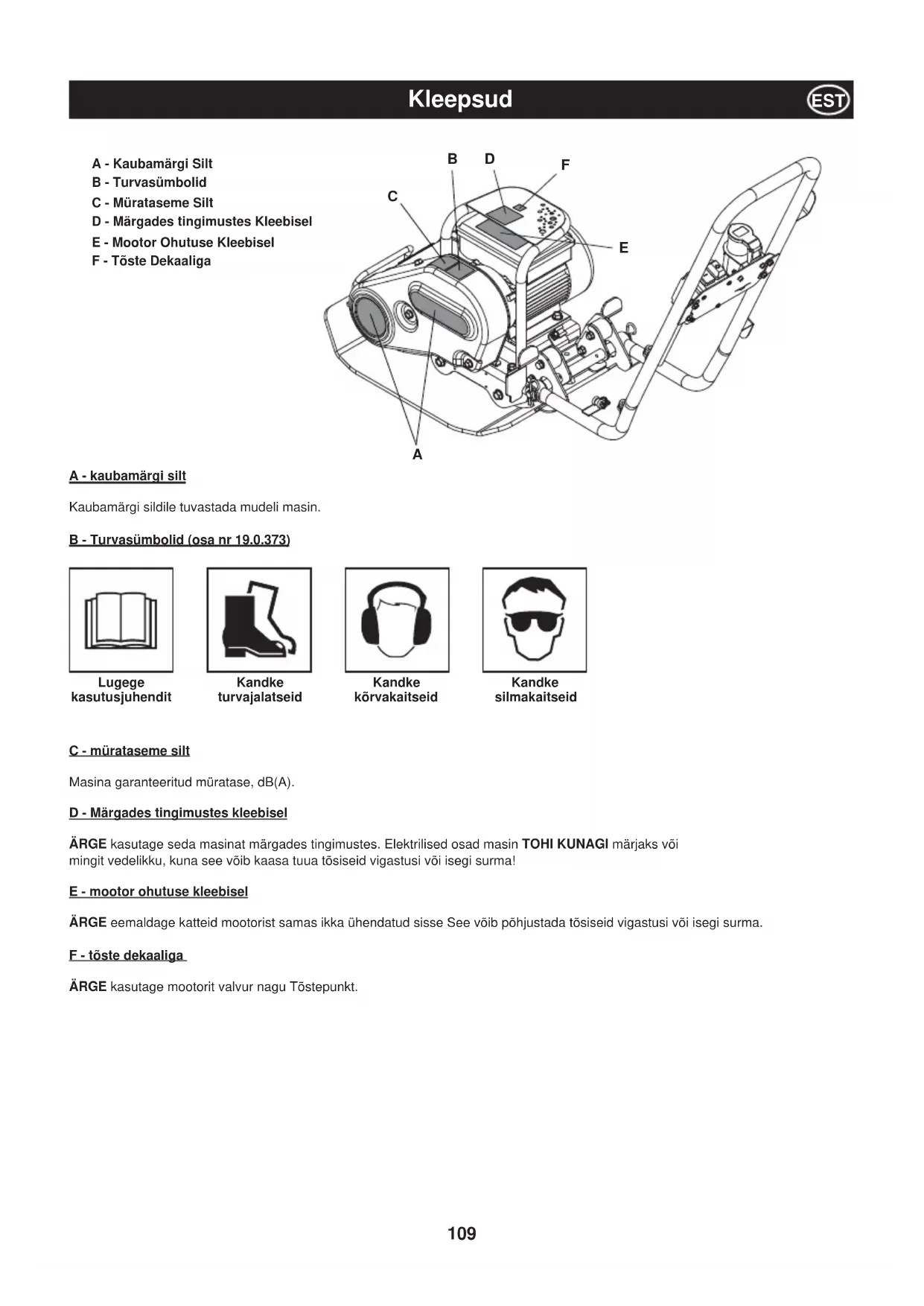

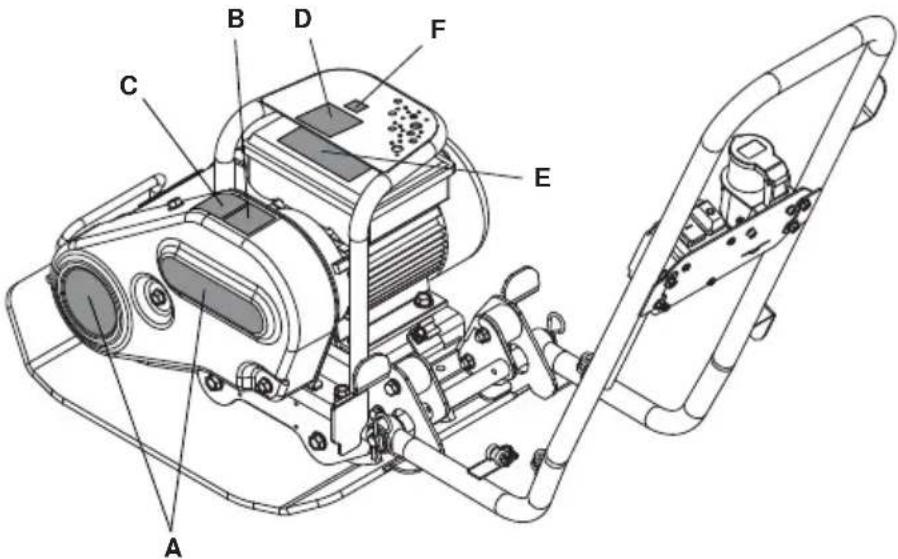

A - Kaubamärgi Silt
B - Turvasümbolid
C - Mürataseme Silt
D - Märgades tingimustes Kleebisel
E - Mootor Ohutuse Kleebisel
F - Tõste Dekaaliga

B - Turvasümbolid (osa nr 19.0.373)

Lugege kasutusjuhendit

Kandke turvajalatseid

Kandke körvakaitseid

Kandke silmakaitseid

C - mürataseme silt

Masina garanteeritud müratase, dB(A).

D - Märgades tingimustes kleebisel

ÄRGE kasutage seda masinat märgades tingimustes. Elektrilised osad masin TOHI KUNAGI märjaks või mingit vedelikku, kuna see võib kaasa tuua tõsiseid vigastusi või isegi surma!

E - mootor ohutuse kleebisel

ÄRGE eemaldage katteid mootorist samas ikka ühendatud sisse See võib põhjustada tõsiseid vigastusi või isegi surma.

F - töste dekaaliga

Teie enda ja ümbritsevate inimeste turvalisuse tagamiseks lugege käesolevad ohutunõuded hoolikalt läbi. Juht peab täpselt teadma, kuidas masinat ohutult juhtida. Kui te ei ole päris kindel, kuidas PCLX 12/40E pinnasetihendajat turvaliselt ja õigesti kasutada, pöörduge müügiesindaja või Altrad Bellei poole.

ETTEVAATUST

Ebaõiged hooldusvõtted võivad olla ohtlikud. Lugege alljärgnev osa enne hooldus- või remonditõid hoolikalt läbi.

• Seade on raske ja seda ei tohi üksi tõsta. PALUGE ABI või kasutage sobivat tõsteseadet.
• Ümbritsege tööpiirkond ohutuslindiga ja paluge kõrvalistel isikutel ohutusse kaugusse hoida.
• Masinaga töötamisel (vaadake osa "Tervis ja ohutus") kasutage ALATI vastavaid isikukaitsevahendeid.
• Enne masina käivitamist selgitage välja, kuidas probleemi korral masin välja lülitada.
• Enne teisaldamist, ehitusplatsil liigutamist või hooldustööde tegemist lülitage mootor alati VÄLJA.
• Töötamise ajal muutub mootor väga kuumaks. Årge puudutage mootorit enne, kui see on jahtunud. Årge jätke töötavat mootorit järelevalveta.
• Ärge kunagi eemaldage ega modifitseerige paigaldatud kaitsekatteid. Need on möeldud teie ohutuse tagamiseks.
  Kontrollige alati kaitsekatete seisukorda ja kinnitust. Kahjustatud või puuduva kaitsekatte korral ÄRGE KASUTAGE MASINAT seni, kuni kaitsekate on välja vahetatud või parandatud.
• Ärge tömmake ega juhtige masinat kaabli abil ja ärge lahutage liitmikku kaablist tömbamisega.
• Ärge kasutage masinat, kui olete HAIGE, väsinud, alkoholi või arstimite mõju all.
• Tagage, et toitekaabel on kaitstud kahjustuste ja masina alla jäämise eest ega põhjusta masina ümberminekut.
• ÄRGE kasutage mootorit valvur nagu Tõstepunkt.
• ÄRGE jet pesta masin on see võib põhjustada tõsiseid vigastusi või isegi surma!
• ÄRGE kasutage seda masinat märgades tingimustes. Elektrilised osad masin TOHI KUNAGI märjaks või mingit vedelikku, kuna see võib kaasa tuua tõsiseid vigastusi või isegi surma!
• Kui kasutatakse 220/240v elektritoidet, on masinale soovitav paigaldada rikkevoolukaitse.

Tulekustutustööd

Kui segumasin läheb põlema, tuleb see elektrivõrgust eemaldada. Tulekahju kustutamiseks kasutage pulberkustutit või CO₂-kustutit. Kui tuld ei önnestu kustutada, siis tuleb masinast eemalduda ja kutsuda kohale tuletõrje. Masina ohutusega seotud küsimustega tuleb põõrduda Belle volitatud teeninduskeskusse.

Elektrimootorid

Kõik teisaldatavad elektriseadmed muutuvad ebasihipärasel kasutamisel ohtlikuks. Segumasin töötab ainult ühel ettenähtud pingel. Kontrollige, kas elektrivõrgu pinge vastab masina andmesildil kirjas olevale väärtusele. Enne pistiku ühendamist toiteallikaga veenduge, et mootori lüliti on väljalülitatud asendis.

220/240v - kasutada rikkevoolukaitset (RCD), (maanduslekkekaitset), mis on ühendatud otse 230 V pistikupesaga. Pikendusjuhtme kasutamisel tuleb see ühendada otse RCD-ga.

110v - teisaldatava trafo kasutamisel peab selle väljundvõimsus olema vähemalt 3.3kW ning see peab sobima pidevaks koormamiseks.

Rahvusvaheliste standardite kohaselt on toitelüliti tähistus järgmine: 0 (punane) = VÄLJAS; I (roheline) = SEES.

HOIATUS

Trafot EI TOHI elektrivõrguga pikendusjuhtme abil ühendada. Toitekaabel 110v segumasina ja trafo vahel peab olema vähemalt 3 meetri pikkune. Kaabel peab olema alati kinnitatud segumasina raami külge kaablikinniti abil.

Pistikud

Vibroplaat PCLX 12/40E on ette nähtud kasutamiseks iseehitajatele või ehitustöölistele. Masin tarnitakse järgmise pistikuga.

110v mootor - 16 A nimivooluga pistik BS4343. või 3-klemmine europistik CEE7/7.

230v mootor - 13 A nimivooluga 3-klemmine pistik BS1363

Pistiku paigaldamine - HOIATUS! SEE MASIN PEAB OLEMA MAANDATUD

OLULINE: Toitekaabli sooned on tähistatud järgmiste värvustega.

ROHELINE/KOLLANE = MAANDUS, SININE = NULL, PRUUN = FAAS

Rohelise ja kollasega tähistatud soon tuleb ühendada pistiku klemmiga, mis on tähistatud kas tähega E või rohelise ja kollase värvusega.

Pruuni värvusega soon tuleb ühendada pistiku klemmiga, mis on tähistatud kas tähega L või punase värvusega. Sinise värvusega soon tuleb ühendada pistiku klemmiga, mis on tähistatud tähega N või musta värvusega.

Enne toitekaabli ühendamist toiteallikaga veenduge alati, et toiteallika nimipinge on sama mootorile märgitud nimipingega.

Pikendusjuhtmed

Pikendusjuhtme pikkus ei tohi ületada 25 meetrit. Juhtme ristlöige 230v toitepinge korral peab olema 2,5 mm² (110v = 2,5mm). Pikendusjuhe tuleb hoolikalt paigaldada ning seda tuleb vedelike, teravate servade ja söidukirataste eest kaitsta. Vältige pikendusjuhtme kinnijäämist segumasina alla. Pikendusjuhe tuleb lahti kerida, sest vastasel korral vöib see kuumeneda ja süttida. Pikendusjuhtmete ühendused peavad olema kuivad ja kaitstud.

Voolukatkestuse kaitselüliti (NVR)

Masina mootorile on paigaldatud voolukatkestuse kaitselüliiti. See tähendab, et pärast toitevoolu katkestust ei taaskäivitu mootor toitevoolu ennistamisel automaatselt. Masin tuleb taaskäivitada käsitsi.

Tervis Ja Ohutus

Vibratsioon

Pinna silumisel tekkiv vibratsioon kandub mönel määral käepideme kaudu juhi kätele. Vibratsioonitasemete väärtused ja kasutusajad (soovituslik maksimaalne kasutusaeg päevas) leiate osadest "Spetsifikatsioon" ja "Tehnilised andmed". ÄRGE ÜLETAGE maksimaalset lubatud kasutusaega.

Isikukaitsevahendid

Seadme kasutamisel kandke vastavaid isikukaitsevahendeid – kaitseprille, -kindaid, kõrvatroppe, kaitsemaski ja terastaldadega jalanõusid (lisaturvalisuse tagamiseks ka libisemisvastaste taldadega). Kandke töö tegemiseks sobivaid riideid. Kaitske nahka betooniga kokkupuutumise eest.

Tolm

Tihendamisel tekkiv tolm võib kahjustada teie tervist. Kandke alati tekkivale tolmule vastavat kaitsemaski.

Maapinna tihendamise põhjused

Kobestatud või täidetud maapinna alumistes kihtides või mustas mullas on väikesed tühjad õõnsused või õhukäigud, mis võivad tihendamata kujul tekitada alljärgnevaid probleeme.

1. Tihendamata maapinnal sõitvad liiklusvahendid suruvad maapinna kokku, ja selle tagajärjel laskub pindmine materjal pinnases olevatesse õhukäikudesse.
2. Sama kordub tihendamata pinnasele jäetud staatilise koormaga. Koorem (näiteks ehitis) vajub maasse.
3. Öhukäikudega maasse imbub tavaliselt vesi, mis võib maapinda murendada. Vee töttu võib maapind miinustemperatuuridel paisuda ja kuivemal aastaajal kokku tömbuda. Paisumine ja kokkutömbumine on hoonete vundamentide kahjustumisel põhilisteks põhjusteks, mille tagajärjel vajab konstruktsioon üldjuhul tugevdamist.

Tihendamine suurendab maapinna tihedust ja seeläbi ka selle kandevõimet. Öhukäikude kokkusurumisel väheneb toestamise vajadus ning veest põhjustatud maapinna paisumise ja kokkutõmbumise oht.

Tihendamise spetsifi katsioon

Erinevatele rakendustele vastava tiheduse määramiseks on kasutatud erinevaid meetodeid. Arvestada tuleks järgmiste teguritega: maapinna omadused, kihi paksus, avaldatav surve, vibratsioon ja ülesõitmiste arv. Tänu tihendamise olemuse paremale möistmisele on välja töötatud uus tihendamise spetsifikatsioon. Kõige uuem spetsifikatsioon moodustab osa Inglismaa "Uute maanteede ja tänavate tööde aktist" (NRSWA). Öige tihendamise tagamiseks järgivad tsiviilehitusinsenerid nimetatud spetsifikatsiooni köikidel tööplatsidel.

Tihendamise spetsifi katsioon

Kasutusvaldkonnad/materjalid jagunevad kolme kategooriasse:

1. Siduv materjal (kuni 20% terasid), näiteks savi, liivsavi ja raske pinnas.
2. Granuleeritud materjal (üle 20% terasid), näiteks kivipuiste, liiv ja kerge pinnas.
3. Bituumne materjal, näiteks asfalt (betoneeritud väljakud), külmlaotusmaterjalid (bituumenemulsioontooted).

Käivituseelne kontroll

Käivituseelne ülevaatus

Järgnevalt kirjeldatud käivituseelne ülevaatus tuleb läbi viia iga tööetapi alguses või iga nelja töötunni tagant, olenevalt sellest, kumb saabub varem. Üksikasjalikumad juhised on toodud osas "Hooldus". Vea avastamisel ei tohi pinnasetihendajat enne probleemi kõrvaldamist kasutada.

1. Veenduge põhjalikult, et kaablitel PCLX 12/40E ei ole kahjustuste tunnuseid. Enne masina kasutamist veenduge, et kiilrihma kaitsekate on kinni.
2. Kontrollige, ega voolikud, täiteavad, väljavoolukraanid ja teised osad ei leki. Enne tööleasumist körvaldage köik lekked.

HOIATUS

Enne tegutsema või viia läbi mis tahes hooldustöid, mis see masin PEATE lugeda ja uurida seda käsitsi.

HOIATUS

Ärge andke üle elektrikaabli koos kompaktor ajal.

- Pinnasetihendaja viimine tööplatsile.

ÄRGE kasutage tõsteseadmega teisaldamiseks käsitsi tõstmise punkte (vt ptk „Masina kirjeldus“).

Vibroplaadi PCLX 12/40E teisaldamiseks on vaja kahte inimest. Kasutage märgitud käsitsi töstmise punkte (vt ptk „Masina kirjeldus“).

• ÄRGE jätke vibroplaadi PCLX 12/40E mootorit teisaldamise või liigutamise ajaks tööle, isegi mitte lühikese vahemaa korral.
• Pärast osas "Käivituseelne kontroll" kirjeldatud käivituseelset ülevaatust käivitage mootor.
• Lülitage masin sisse ja kasutage juhtkäepideme juhtida või lülita PCLX 12/40E

Vibroseade ei pane ainult alusplaati vibreerima, vaid rakendab ka edasisuunalise liikumise. Tavaliselt ei ole masinat vaja tõugata, laske sel oma kiirusega edasi liikuda. Liikumiskiirus sõltub tihendatava pinnase seisukorrast. Kui tihendatav pinnas on langusel, olge masina suuna muutmisega ettevaatlik. Vajadusel siduge masina raami alumisse punkti köis, millega abiline saab osa masina raskusest enda kanda võtta. Liikuge kallakust üles või alla, aga mitte sellega risti.

- Liikuge pinnasetihendajaga ühtlase sammuga üle pinna, kuni pinna soovitud tihedus on saavutatud.

Mitme erineva kihi pealekandmisel tihendage iga kiht eraldi.

Mootori seiskamine

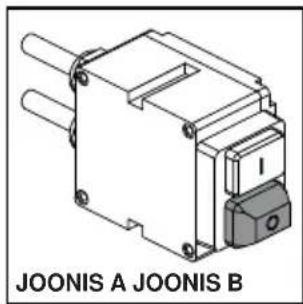

1. Vajutage PUNAST nuppu (O) Masina peatamiseks (Joonis A).

Mootori käivitamine

1. Pistik vooluvõrgust.
2. Vajutage ROHELISELE nupule (I) masina käivitamine (Joonis B).

Juhend PCEL-E katseseadme kasutamiseks

HOIATUS

Veenduge enne esimeste toimingute või visuaalse ülevaatuse teostamist, et pinnase plaattihendaja on toitevõrgust lahti ühendatud!

Enne elektriseadme kontrollimist peab pädev isik sooritama visuaalse ülevaatuse, et kontrollida öigel viisil seadme elektriohutust. Elektriseadme kontrollimisega seotud juhised ja möisted leiate järgmiselt veebisaidilt: http://www.hse.gov.uk/electricity/faq-portable-appliance-testing.htm.

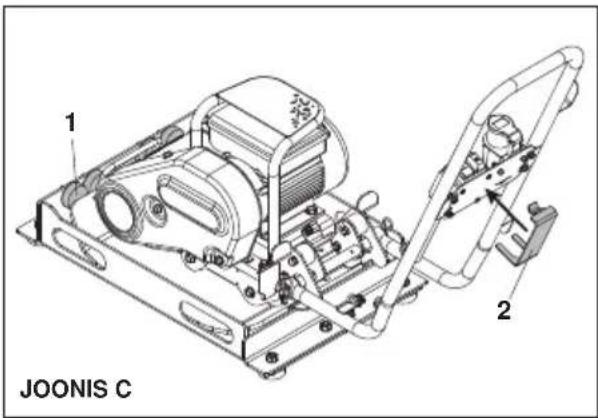

1. Asetage plaattihendaja PCLX 12/40E katseseadmesse (osa nr. 968/01200), nii et plaattihendaja esikülg jääks vibratsioonivastaste seadiste poole (Üksus 1), see asetseks mati peal ja käepide oleks tagasi nihutatud (Joonis C). Katseseade peab asetsema tasasel pinnal ja kuivas keskkonnas. Asjakohase vibratsiooni summutamiseks võivad maapinda puudutada vaid kummitoed (MÄRKUS: kummitoed POLE loodud toote isoleerimiseks maapinnast).
2. Paigaldage Z-klamber (Üksus 2) (osa nr. 968/01205) lüliti külge – liigutage seda seni, kuni see klöpsatusega oma kohale lukustub ja lülitab rohelise nupu ON sisse.
3. Ühendage kinnitatud elektriseadme tester ning konfigureerige see vastavalt PCLX 12/40E spetsifikatsioonidele (nt pinge, seadme isolatsiooniklass, öiget tüüpi test jne).
4. Veenduge, et inimesed, loomad ega muud objektid ei puudutaks enne testi või testi ajal plaattihendajat PCEL-E ja elektriseadme katseseadet. Viige test läbi siis, kui olete selle ohutuses veendunud.

1 2 JOONIS C

Mootor ei käivitu.	Sulavkaitse või kaitselūliti on rakendunud.	A sendage sular ja vinnastage kaitselūliti.
	Staator on lühises või maandatud.Mootor hakkab ümisema ja kaitselūliti võisulavkaitse lūlitub välja.	Põõrduge edasimūuja või Altrad Belle poole.
	Mootor on ülekoormatud või koormus onkinni kiilunud.	Veenduge, et koormus on vaba. Kui koormuspuudub, põõrduge edasimūuja või Altrad Bellepoole.
	Kondensaator (ühefaasilisel mootoril) võibolla riknenud.	Põõrduge edasimūuja või Altrad Belle poole.
	Käivituslūliti rike. Põõrduge edasimūuja või	Altrad Belle poole.
Mootor käivitub, aga seiskubkohe	Pingelang.	Kui pinge on 10% alla mootori nimipinget,põõrduge elektrivõrgu ettevõtte poole võiveenduge, et ükski teine elektriseade ei kasutaliiga palju voolu, või põõrduge Altrad Belle võiedasimūuja poole.
	Ülekoormus.	Veenduge, et koormus ei ole muutunud.Veenduge, et seade ei ole kinni kiilunud. Puhurikorral veenduge, et õhuvool ei ole muutunud, võipõõrduge Altrad Belle või edasimūuja poole.
Motor takes too long toaccelerate.	Kondensaatori rike. Põõrduge edasimūuja või	Altrad Belle poole.
	Püsilūliti rike. Põõrduge edasimūuja või Altrad Belle poole.
	Laagrite rike. Põõrduge edasimūja või Altrad Belle poole.
	Toitepinge liiga madal.	Veenduge, et toitepinge ei erine mootoriandmesildi nimipingest üle 10%. Vastaseljuhul põõrduge elektrivõrgu ettevõtte poole võiveenduge, et ükski teine elektriseade ei kasutaliiga palju voolu, või põõrduge Altrad Belle võiedasimūja poole.
Mootori ülekoormuskaitserakendub korduvalt	Liiga suur koormus.	Veenduge, et koormus ei ole kinni kiilunud. Kuimootor on asendatud, siis veenduge, et sellenimiandmed on samad vana mootori andmetega.Kui esialgne mootor oli erimudel, siis ei pruugi laosolev mootor saavutada selle jõudlust. Eemaldagemootori koormus ja veenduge, kas mootor töötab.
	Ümbritsev temperatuur on liiga kõrge.	Veenduge, et mootor saab piisavalt jahutusõhku.Enamik mootoreid on ette nähtud kasutamiseksümbritseval temperatuuril alla 40 °C. (Märkus.Korralikult töötav mootor võib olla puudutamiseksliiga kuum.)
	Kaitselūliti rike. Põõrduge edasimūuja või	Altrad Belle poole.
	Mähised lühises või maandatud. Põõrduge edasimūja või	Altrad Belle poole.
Mootor teeb valjuhõõrumis- võikraapimismüra.	Siseosade kahjustus. Põõrduge edasimūja	Või Altrad Belle poole.
Masin ei vibreeri.	Ülekanderihm liiga lõtv. Pingutage rihma.
	Viga ülekandes. Põõrduge edasimūja või	Altrad Belle poole.
	Viga vibroseadmes. Põõrduge edasimūja või	Altrad Belle poole.
Asfalt jääb plaadi külge kinni.Bituumenpind kihistub(eraldab kihte).	Määrdeaine puudub.	Kasutage vett.
	Ületihendamine.	Eemaldage ja kandke uuesti peale.
Väike liikumiskiirus(plaat vajub sisse).	Kiht on liiga paks.	Eemaldage osa kihist.
	Niiskusesisaldus on liiga kõrge või liigamadal.	Eemaldage materjal ja reguleerigeniiskusesisaldust.

Hooldus

Altrad Bellei pinnasetihendajaid saab probleemivabalt kasutada palju aastaid. Köikideks peamisteks hooldus- ja remonditöödeks soovitame pöörduda Altrad Bellei müügiesindaja poole. Kasutage alati Altrad Bellei originaalvaruosi, vastasel korral kaotab garantii kehtivuse.

Enne hooldustööde tegemist lülitage masina mootor välja ja lahutage toiteallikas.

Öigete tulemuste saamiseks kontrollige ölitaset alati tasasel pinnal. Kasutage ainult soovitatud ölisid (vaadake tabelit järgmisel leheküljel).

Sissetöötamisaeg

Vahetage vibroseadme völli öli esimese 100 töötunni pärast, hiljem iga 500 töötunni tagant. Vibroseadme völli öli vahetamise juhised leiate osast "Vibroseade". Kontrollige rihma pingutusmomenti iga 4 töötunni tagant.

Puhastamine

See on elektriseade. Puhastamise ajal elektrilisi komponente selle masina TOHI KUNAGI märjaks või mingit vedelikku, kuna see võib kaasa tuua tõsiseid vigastusi või isegi surma!

Regulaarne hooldus		Enne iga kasutamist	Esimese 4 töötunni järel	Esimene kuu / 20 tundi	3 kuud / 50 tundi
Kaablid	Kontrollige	√
	Asenda vajaduse korral
Ülekanderihm Pingutage			√ √ √

Õli/kütuse tüüp ja kogus

	Öli tüüp	Kogus tüüp (Liitrit)	Kütuse	Mahtnla tüüp (Liitrit)	Süüteküü ava Type	Elektroodi (mm)
Vibroseade SAE 10w40 0.22 N/A	N/A N/A N/A N/A

Punn Tihend Regulaarne Tase Alumine osa keermega

Vibroseade

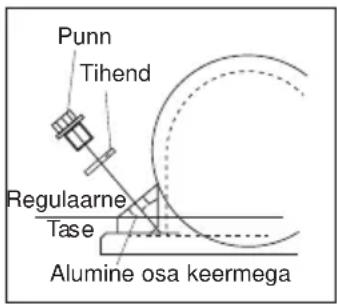

Eemaldage pistik koos pitsat, veenduge, et ôlitase ulatub pôhjas lõime ôlikorgi augu. Lisage vajadusel õige õli (vt graafi k).

Garantii

Ühesuunalise PCLX 12/40E pinnasetihendaja esmaostjal on alates ostukuupäevast üheaastane (12 kuud) garantii. Altrad Bellei garantii kehtib konstruktsiooniliste, materjali- ja viimistlusvigade korral.

Altrad Bellei garantii ei kehti alljärgnevatel juhtudel:

1. Kahjustused, mille on põhjustanud masina väärtarvitamine, mittesihipärane kasutamine, mahakukkumine või sarnased kahjustused, mis tulenesid või tekkisid kasutusjuhendi eiramisest masina kokkupanemisel, kasutamisel või hooldamisel.
2. Muudatused, täiendused või remont, mida on teinud keegi teine peale Altrad Bellei või volitatud müügiesindaja.
3. Transpordi- ja saatekulud, mis tekkisid garantii all olevate masinate transportimisel või saatmisel Altrad Bellei või volitatud müügiesindajate territooriumile või territooriumilt remondi või hindamise eesmärgil.
4. Osade normaalsest kulumisest ja purunemisest tulenevad taastamise, remondi või vahetamise materjalid ja/või töökulu.

Garantii ei hõlma järgmisi osi:

- Ülekanderihm(ad)

Altrad Belle ja/või volitatud müügiesindajad, direktorid, töötajad või kindlustajad ei vastuta tagajärgede ega muude kahjude, kahjumi või kulutuste eest, mis tulenevad või on põhjustatud masina kasutamise võimatusest.

Garantiinõuded

Kõik garantiinõuded tuleb kõigepealt saata Altrad Bellei esindusse telefoni, faksi, e-posti või kirja teel.

Garantiinõuded:

Tel: [phone] Fax: [phone] Email : [e-mail]

Aadress:
