3TS995BT - Pesumasin BALAY - Tasuta kasutusjuhend

Toote tüüp	Pesumasin
Mark	BALAY
Mudel	3TS995BT
Vajalikud remonditööriistad	Torx T20 kruvikeeraja, pöördemomendivõti 20-100 Nm, peenike nokktangid, lõiketangid, lapik kruvikeeraja (3,5 mm ja 5,5 mm)
Saadaolevad varuosad	Pealispind, juhtpaneel, pesuainekarp, karbi käepide, uks, ukse komponendid, ukse tihend, ukse sulgur, trumli valgus, pumba kaas, esipaneel
Riskitasemed	OHT, TÄHELEPANU, ETTEVAATUST
Ohusümbolid	Elektrilöök, plahvatus, lõikehaav, muljumine, kuumad pinnad, magnetväli
Remonditingimused	Seade on vooluvõrgust lahti ühendatud, pingevaba ja veega varustusest lahti ühendatud
Ohutusjuhised	Kanda kaitsekindaid, tagada seadme stabiilsus kukkumise vastu, teostada pärast remonti elektrotehniline test (vastavalt VDE 0701)
Korrapärane hooldus	Eemaldada ja puhastada pesuainekarp, kontrollida ukse tihendit, puhastada pumba filter
Osade ligipääsetavus	Pealispinna, juhtpaneeli, esipaneeli, ukse demonteerimine on võimalik
Kaasasolev dokumentatsioon	Detailne remondijuhend (505 lehekülge) koos montaaži/demontaaži juhistega
Müügijärgne teenindus	Lisaküsimuste korral kontakteerutav
Soovitatav pingutusmoment	Ukse tihend: 3,4 Nm

Korduma kippuvad küsimused - 3TS995BT BALAY

Kuidas demonteerida Balay 3TS995BT pesumasina pealispind?

Eemaldage taga olevad kruvid (1), seejärel lükake pealispind tagasi (2) ja tõstke see üles (3). Tagasipanekuks järgige vastupidist järjekorda. Veenduge, et seade on vooluvõrgust lahti ühendatud ja pingevaba.

Kuidas vahetada ukse tihendit?

Esmalt eemaldage pesuainekarp, uks, pumba kaas ja esipaneel. Vabastage klambrid plastikust tööriistaga, eemaldage vana tihend ja paigaldage uus. Pingutage pingutusrõngas 3,4 Nm-ni.

Kuidas puhastada pesuainekarpi?

Avage pesuainekarp, vajutage lukustusele (1) selle vabastamiseks, seejärel tõmmake see välja (2). Peske see sooja vee all ja asetage tagasi, lükates kuni klõpsatuseni. Ärge kasutage abrasiivseid puhastusvahendeid.

Kuidas pääseda juurde juhtpaneelile?

Esmalt eemaldage pealispind ja pesuainekarp. Seejärel keerake lahti kruvid (1) ja eemaldage kinnitusdetailid (2, 3). Ühendage lahti juhtploki pistik, seejärel eemaldage paneel. Kandke kaitsekindaid teravate servade vastu.

Milliseid tööriistu on vaja selle pesumasina remondiks?

Peamised tööriistad on: Torx T20 kruvikeeraja (auguga turvavarrastega kruvide jaoks), pöördemomendivõti (20-100 Nm), nurgeline peenike nokktangid, lõiketangid ja isoleeritud lapikud kruvikeerajad (3,5 mm ja 5,5 mm). Kasutage sobivaid tööriistu, et vältida seadme kahjustamist.

Kuidas vahetada trumli valgust?

Eemaldage pealispind, pesuainekarp ja juhtpaneel. Võtke trumli valguse hoidik välja, ühendage lahti elektrilised ühendused ja eemaldage vana valgus. Paigaldage uus vastupidises järjekorras. Ühendage seade enne tööd vooluvõrgust lahti.

Kuidas eemaldada pesumasina ust?

Avage uks, eemaldage hingedel olevad kruvid (1), seejärel tõstke uks eemaldamiseks. Hingepiirkonnas olge ettevaatlik: sõrmede muljumise oht. Kandke kaitsekindaid. Tagasipanek toimub vastupidises järjekorras.

Milliseid ohutusmeetmeid võtta enne remonti?

Enne remonti ühendage seade vooluvõrgust lahti ja oodake vähemalt 60 sekundit. Ühendage veega varustus lahti. Ärge pange sõrmi hingepiirkonda. Tagage seadme stabiilsus kukkumise vastu ja kandke kaitsekindaid. Pärast remonti teostage ohutustest vastavalt VDE 0701.

Kuidas vahetada ukse sulgurit?

Ühendage ukse sulguri pistik lahti, eemaldage see oma asukohast ja võtke välja. Paigaldamiseks järgige vastupidist järjekorda. Pärast vahetust laske paigaldust kvalifitseeritud elektrikul kontrollida ja teostage elektrotehniline test enne kasutuselevõttu.

Kust leida Balay 3TS995BT remondijuhendit?

Täielik remondijuhend (505 lehekülge) on tasuta saadaval PDF-vormingus sellistel saitidel nagu notice-facile.com. See sisaldab üksikasjalikke juhiseid demonteerimiseks, kokkupanekuks ja ohutusjuhiseid. Saate selle alla laadida, valides oma keele.

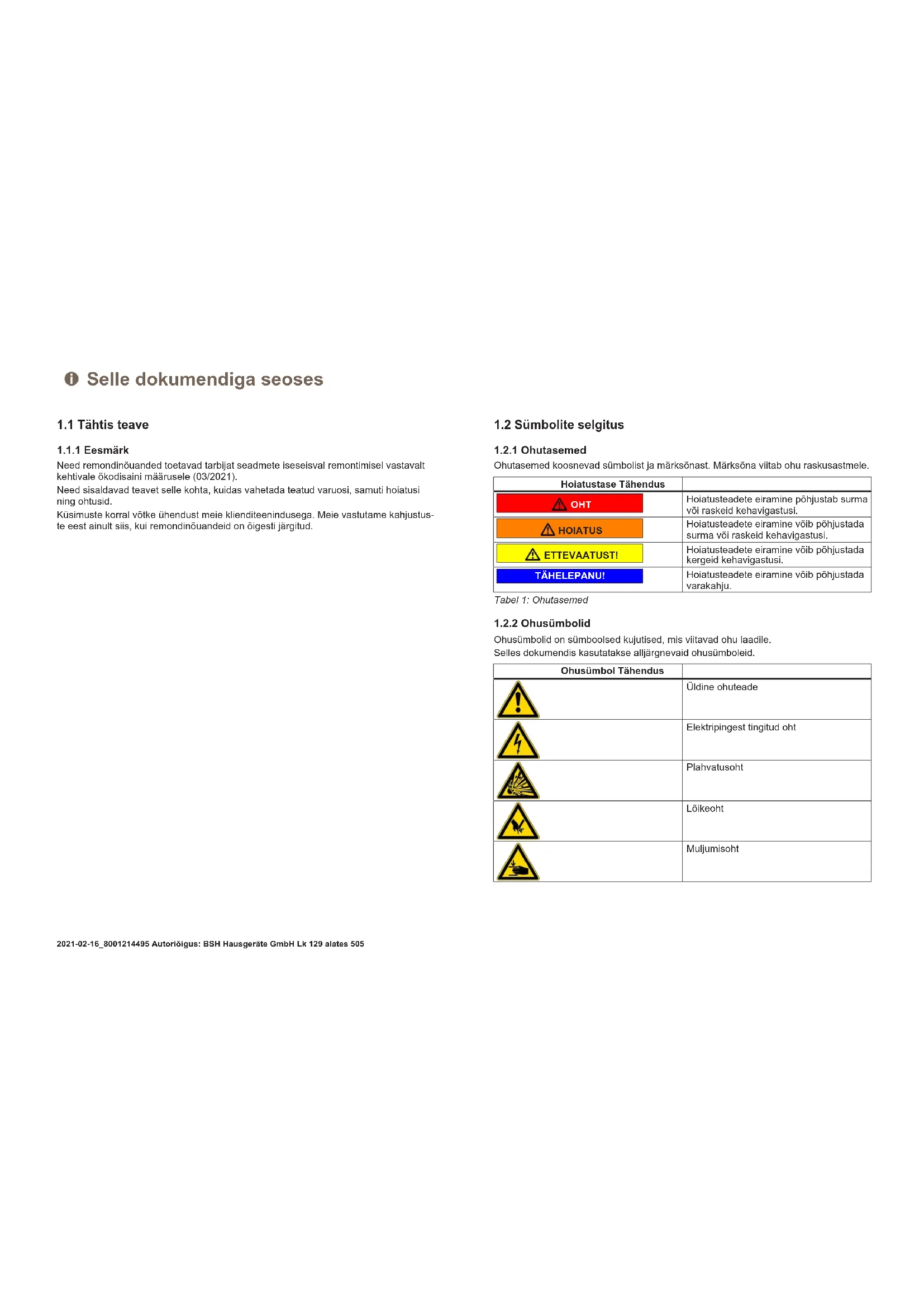

KASUTUSJUHEND 3TS995BT BALAY

Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi ning ohtusid.

Küsimuste korral vötte ühendust meie klienditeenindusega. Meie vastutame kahjustuste eest ainult siis, kui remondinouandeid on òigesti järgitud.

1.2 Sumbolite selgitus

1.2.1 Ohutasedmed

Ohutased koosnevad sumbolist ja marksonast. Marksona viitab ohu raskusastmele.

Hoiatustase Tähendus
OHT	Hoiatusteadete eiramine põhjustab surma või raskeid kehavigastusi.
HOIATUS	Hoiatusteadete eiramine võib põhjustada surma või raskeid kehavigastusi.
ETTEVAATUST!	Hoiatusteadete eiramine võib põhjustada kergeid kehavigastusi.
TÄHELEPANUI	Hoiatusteadete eiramine võib põhjustada varakahju.

Ohusumbolid on sumboolsed kujutised, mis viitavad ohu laadile.

Selles dokumendis kasutatakse alljargnevoid ohusumboleid.

Ohusümbol Tähendus
	Üldine ohuteade
	Elektripingest tingitud oht
	Plahvatusoht
	Löikeoht
	Muljumisht

Selle dokumendiga seoses

Ohusümboi Tähendus
	Kuumadest pindadest tingitud oht
	Tugevast magnetväljast tingitud oht
	Mitteioniseerivast kiirgusest tingitud oht

Tabel 2: Ohusumbolid

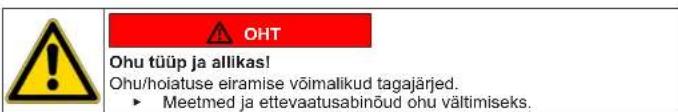

1.2.3 Hoiatuste struktuur

Selles dokumendis olevatel hoiatustel on standardiseeritud valjanagemine ja standardiseeritud struktur.

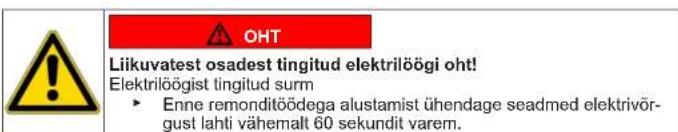

Alljargnevas naiteks on naidatud hoiatust, millega hoiatatakse likuvatest osadest tingitud elektrilogiohu eest. Nimetatud on meedet ohu valtimiseks.

1.2.4 Üldised sumbolid

Selles dokumendis kasutatakse alljargnevaid üldisi sumboleid.

Üld.&symbol Tāhendus
1	Erinūande tunnus (tekst ja/vōi graafik)
2	Lihtsa nōuande tunnus (ainult tekst)
3	Videojuhendi lingi tunnus

Üld.&symbol Tähendus
	Vajalike tõoriistade tunnus
	Vajalike eeltingimuste tunnus
	Seisukorra tunnus (kui...,siis...)
	Tulemuse tunnus
[Start]Klahvi või nupu tunnus
[00123456]Materjalinumbri tunnus
Olek Kuvatava tekstli/akna tunnus(seadme	ek- raanil)

Tabel 3: Üldised sumbolid

3.1 Töpinna vahetamine

Eritööristad:

Pikk, auguga tähtotsik TX20 6,3 mm (1/4") 152 mm, splindiga pollidele [00341272]

Noue:

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.

3.1.1 Töpinna eemaldamine

1. Eemaldage kruvid (1).
2. Suruge toopinda seadme tagasuunas (2).
3. Liigutage toopinda eemaldamiseks ülessuunas (3).

3.1.2 Toopinna paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.2 Valispaneeli vahetamine

Teravad korpuse osad!

Löikehaavad

Kandke kaitsekindaid

Viltuses asendis seadmete libisemisoht!

Luumurrud/muljumised

Kindlustage seadmed libisemise vastu.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Kukkuvatest osadest tingitud vigastused.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused voi klienride vara kahjustused.

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.
Toopind on eemaldatud. 132
Pesuaine sahtel eemaldatud. 134

3.2.1 Valispaneeli eemaldamine

1. 1. Eemaldage kruvid (1).

2. Vabastage kinnituselemendid (2, 3).

1. Lahutage juhtseadise pistik.
2. Eemaldage välispanseel.

3.2.2 Valispaneeli paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.3 Pesuaine sahtli vahetamine

Noe:

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.

3.3.1 Pesuaine sahtli eemaldamine

1. Tömmake pesuaine sahtel valja.
   2.1. Suru kassetti (1) alla.

2. Eemaldage pesuaine sahtel (2).

3.3.2 Pesuaine sahtli paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.4 Pesuaine sahtli käepideme vahetamine

Noe:

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.
Pesuaine sahtel eemaldatud. 134

3.4.1 Pesuaine sahtli käepideme eemaldamine

1. Vabastage kinnituselemendid.

1. Eemaldage pesuaine sahtli kaepeide.

3.4.2 Pesuaine sahtli käepideme paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.5 Ukse vahetamine

ETTEVAATUST!

Avatud liigendi piirkond!

Sormede muljumine/kinnijaämine
- Arge pistke kasi liigendi piirkonda.
Kandke kaitsekindaid

Noe:

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.
Uks onavalud.

3.5.1 Ukse eemaldamine

1.

TAHELEPANUI

Lahtikeeratud poltidest tingitud osade kukkumisoht!
Seadme teiste osade kahjustused voi klienride vara kahjustused.
Kinnitage osa allakukkumise vastu.

ETTEVAATUST!

Lahtikeeratud poltidest tingitud osade kukkumisoht!
ukkvatest osadest tingitud viqastused.
Kinnitage osa allakukkumise vastu.

1. Eemaldage uks ülessuunas.

3.5.2 Ukse paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.6 Ukseosade vahetamine

AETTEVAATUST!

Avatud liigendi piirkond!

Sormede muljumine/kinnjäamine
Arge pistke kasi liigendi piirkonda.
Kandke kaitsekindaid.

Noe:

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.
Uks on eemaldatud. 136

3.6.1 Ukse osade eemaldamine

Vötke uks lahti seestpoolt valjapoole.

3.6.2 Ukse osade paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.7 Ukse tihendi vahetamine

Teravad korpuse osad!

Löikehaavad

Kandke kaitsekindaid.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused voi klientde vara kahjustused.

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.
Pesuaine sahtel eemaldatud,→134
Uks on eemaldatud. 136
Pumba kaas on eemaldadud.→145

3.7.1 Ukse tihendi eemaldamine

1.

Viltuses asendis seadmete libisemisoht!
umurrud/muljumised
Kindlustage seadmed libisemise vastu.

Kergitage seadet eestpoolt.

1. Vabastage esipaneeli alumised poldid (1).

1. Langelage seadel allapoole.

Remont

1. Eemaldage pumbaala poldid (2). 5. 1. Vabastage seadme tagakuljel olevad poldid (1).

1. Eemaldage toopind (2, 3).

Remont

6.1.Eemaldage kruvid (1).

1. Vabastage vallispaneei kinnituselemendid (2,3). 3.Vabastage jaoturi korpuse poldid.

7. Eemaldage vallispaneel.

1. Eemaldage üleval asuva truml valgustuse hoidik.

TAHELEPANUI

Pinna kahjustamise oht!
Valede tooriistadega voib seadme pind saada kriimustada
Kasutage pingutusronga vahetamisel ainult plastikust tooriistu

Eemaldage pingutusrongas muhvist plastikust tooriista abil.

1. Eemaldage esipaneeli tihend.
2. Vabastage kaablihendus ukselukult.

Remont

1. Vabastage esipaneeli ülemised poldid (3).

1. Eemaldage esipaneel.

2. Vabastage koik voolikuuhendused.

Valest paigaldusest tingitud osade kukkumisoht!

Vigastused voi seadme kahjustused.

▶ Pingutage pagasithendi pingutusrongast jouga 3,4 Nm.

Paigaldage vastupidises järjekorras.

Remont

3.8 Ukseluku vahetamine

Tootjana oleme kohustatud tagama tarbijatele ukseluku varuosad, sealhulgas remontimisujehendi, vastavalt direktivile (EL) 2019/2023. Siiski soovime viida sellele, et parest alkukeluku vahetamist on enne seadme kasutselevotu vajalik lasta kvalift-seeritud elektrikul teha elekterehniline ohutuskatse. See isik peab olema rriklike seaduste, märuste ja standardite jargi toendatult koolitatud.

OHT Lilivuvatest osadest tingitud elektrilögi oht! Kui remondtööd on valesti tehtud, esineb elektrilögist tingitud eluoht. ▶ Elektrilisi osasid peavad parandama kvalifitseritud elektrikud. ▶ Pärast remont peab olema tehtud ohutuskatse vastavalt standard- dile VDE 0701 ∀i rikklikee määrustele.

ETTEVAATUST!

Teravad korpuse osad!

Löikehaavad

Kandke kaitsekindaid.

HOIATUS Viltuses asendis seadmete libisemisoht! Luumurrud/muljumised Kindlustage seadmed libisemise vastu.

  Lahtikeeratud poltidest tingitud osade kukkumisoht! Kukkuvatest osadest tingitud vigastused. - Kinnitage osa allakukkumise vastu.

TAHELEPANU!

Lahtikeeratud politidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused vii klientide vara kahjustused.

Kinnitage osa allaakukkumise vastu.

Noue:

Seade on toitest lahutatud.
Seade on yeeuhendusest lahatatud.
Seadmetele pääseb vabalt ligi.

Tööpind on eemaldatud.→132
Välispanseel on eemaldatud.
Uks on eemaldatud.→136
Pingutusrongas on eemaldatud.
Esipaneel on eemaldatud.
Uksetihend on eemaldatud.

3. Eemaldage ukselukk.

Remont

Paigaldage vastupidises järjekorras.

3.9 Trumli valgustuse vahetamine

ETTEVAATUST!

Teravad korpuse osadi

Löikehaavad

Kandke kaitsekindaid

HOIATUS

Viltuses asendis seadmete libisemisoht!

Luumurrud/muljumised

Kindlustage seadmed libisemise vastu.

ETTEVAATUSTI

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Kukkvatest osadest tingitud vigastused.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused voi klienride vara kahjustused.

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.
Seadmetele päaseb vabalt ligi.
Töppind on eemaldatud.→132
Pesuaine sahtel eemaldatud. 134
Välispanseel on eemaldatud.

3.9.1 Trumli valgustuse eemaldamine

1. Tömmake trumli valgustuse hoidik seadmest välja.
2. Uhendage elektruhendused lahti.
3. Eemaldage trumli valgustus trumli valgustuse hoidikust.

3.9.2 Trumli valgustuse paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.10 Pumba katte vahetamine

Noue:

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.

3.10.1 Pumba katte eemaldamine

1. Avage pumba kate.

1. Eemaldage pumba kate.

3.10.2 Pumba katte paigaldamine

Paigaldage vastupidises järjekorras.

Remont

3.11 Esipaneeli vahetamine

ETTEVAATUST!

Teravad korpuse osad!

Löikehaavad

Kandke kaitsekindaid.

Noe:

Seade on toitest lahutatud.
Seade on yeeuhendusest lahutatud.
Pesuaine sahtel eemaldatud.→134
Uks on eemaldatud.→136
Uksetihend on eemaldatud.
Pumba kaas on eemaldatud.→145

3.11.1 Esipaneeli eemaldamine

1.

HOIATUS

Viltuses asendis seadmete libisemisoht!

Luumurrud/muljumised

Kindlustage seadmed libisemise vastu.

Kergitage seadet eestpoolt.

1. Eemaldage pohjal olevad poldid kruvid (1).

1. Langelage seadel allapoole.

Remont

1. Suruge toopinda seadme tagasuunas (2).
2. Liigutage toopinda eemaldamiseks ülessuunas (3).

5.1.Eemaldage kruvid (1).

1. Vabastage kinnituselemendid (2, 3).

1. Eemaldage valispaneel.

7.

ETTEVAATUSTI

Lahtkeeratud pultitdest tingitud osade kukkumisoht! Kukkuvatest osadest tingitud vigastused.

Lahtikeeratud politdest tingitud osade kukkumisoht! Seadme teiste osade kahjustused voi klientide vara kahjustused.

Eemaldage esiosal olevad poldid suunaga alt iles (2,3).

1. Eemaldage esipaneel.

3.11.2 Esipaneeli paigaldamine

Paigaldage vastupidises järjekorras.
