Tipo de produto	Máquina de lavar
Marca	BALAY
Modelo	3TS995BT
Ferramentas de reparação necessárias	Chave Torx T20, chave dinamométrica 20-100 Nm, alicate de bico fino, alicate de corte, chave de fenda plana (3,5 mm e 5,5 mm)
Peças de substituição disponíveis	Tampa, painel de comando, gaveta dos produtos, pega da gaveta, porta, componentes da porta, vedante da porta, fechadura da porta, luz do tambor, tampa da bomba, painel frontal
Níveis de risco	PERIGO, ATENÇÃO, CUIDADO
Símbolos de perigo	Eletrocussão, explosão, corte, esmagamento, superfícies quentes, campo magnético
Condições de reparação	Aparelho desligado da rede, sem tensão e desconectado do abastecimento de água
Instruções de segurança	Usar luvas de proteção, fixar o aparelho contra quedas, realizar um teste eletrotécnico após a reparação (de acordo com VDE 0701)
Manutenção corrente	Retirar e limpar a gaveta dos produtos, verificar o vedante da porta, limpar o filtro da bomba
Acessibilidade das peças	Desmontagem possível da tampa, painel de comando, painel frontal, porta
Documentação fornecida	Manual de reparação detalhado (505 páginas) contendo instruções de montagem/desmontagem
Serviço pós-venda	Contactável para dúvidas adicionais
Binário de aperto recomendado	Vedante da porta: 3,4 Nm

Perguntas frequentes - 3TS995BT BALAY

Como desmontar a tampa da máquina de lavar Balay 3TS995BT?

Retire os parafusos na parte traseira (1), depois empurre a tampa para trás (2) e levante-a (3). Para a remontagem, siga a ordem inversa. Certifique-se de que o aparelho está desligado da rede e sem tensão.

Como substituir o vedante da porta?

Retire primeiro a gaveta dos produtos, a porta, a tampa da bomba e o painel frontal. Solte o anel de aperto com uma ferramenta de plástico, retire o vedante antigo e instale o novo. Aperte o anel de tensão a 3,4 Nm.

Como limpar a gaveta dos produtos?

Abra a gaveta dos produtos, pressione o trinco (1) para soltá-la, depois puxe-a para fora (2). Lave-a com água morna e coloque-a novamente empurrando até ouvir um clique. Não utilize produtos abrasivos.

Como aceder ao painel de comando?

Retire primeiro a tampa e a gaveta dos produtos. Depois, desaperte os parafusos (1) e remova os elementos de fixação (2, 3). Desligue o conector da unidade de comando e, em seguida, retire o painel. Use luvas de proteção contra arestas cortantes.

Que ferramentas são necessárias para a reparação desta máquina de lavar?

As ferramentas principais são: uma chave Torx T20 (com perfuração para parafusos de segurança), uma chave dinamométrica (20-100 Nm), um alicate de bico fino angular, um alicate de corte e chaves de fenda planas isoladas (3,5 mm e 5,5 mm). Utilize ferramentas adequadas para evitar danificar o aparelho.

Como mudar a luz do tambor?

Retire a tampa, a gaveta dos produtos e o painel de comando. Retire o suporte da luz do tambor, desligue as ligações elétricas e retire a luz antiga. Monte a nova na ordem inversa. Desligue o aparelho antes de qualquer intervenção.

Como retirar a porta da máquina de lavar?

Abra a porta, retire os parafusos (1) nas dobradiças, depois levante a porta para soltá-la. Atenção à zona das dobradiças: risco de esmagamento dos dedos. Use luvas de proteção. A remontagem faz-se em sentido inverso.

Que precauções de segurança tomar antes da reparação?

Antes de qualquer reparação, desligue o aparelho da rede e aguarde pelo menos 60 segundos. Desconecte o abastecimento de água. Não insira os dedos na zona das dobradiças. Fixe o aparelho contra quedas e use luvas de proteção. Após a reparação, realize um teste de segurança de acordo com VDE 0701.

Como substituir a fechadura da porta?

Desligue a ficha da fechadura da porta, solte-a do seu alojamento e retire-a. Para a montagem, siga a ordem inversa. Após a substituição, mande verificar a instalação por um eletricista qualificado e realize um teste eletrotécnico antes da colocação em serviço.

Onde encontrar o manual de reparação para o Balay 3TS995BT?

O manual de reparação completo (505 páginas) está disponível gratuitamente em formato PDF em sites como notice-facile.com. Contém instruções detalhadas para desmontagem, remontagem e instruções de segurança. Pode descarregá-lo escolhendo o seu idioma.

MANUAL DE UTILIZADOR 3TS995BT BALAY

Kivouo ano mwn npwv eaiiac xahapwv Bswv

Tpaunatipoc eaiiaac TwnaTow.

Aopaiote ta eapntmuata aTTO Twn.

PPOEOXH！

Kivouw ano Twn eapntmuw vaaipw b

Znmu eaaa aepn ngs ouakeun ng otny oikia tou nAatn, x. dAteo.

Aoepaaiote ta eapntmuata aio Ttwn.

PouotOeOg:

H oukeun eivai anouovdeepvnt ao tv npoxnpofooiag.
Houkeun elvai aTIOOUVDeEeVn aTO thy npoxh vepou.
H npoopaan otic ouokuec eivai aeUeepn.
ExiaqaiapeoTo kattaki epyaioac-216
Exi aqapeo to ouptap atopputavtkou-218
ExiaopaeEi n pTuTn.

3.9.1AqaipeoI qwiioou tuivou

1. Agaipeote n Baoan Tou wtiou TuImavou aTn oukeun.
2. ATOOUVEATE TIS NAEKTIPIKEG AUVDEDAEG
3. AaipoeoTov wtiioTOUAVO anTo baoan tou wtiou TOIavou.

3.9.2ToTOnTeTnOgwiOpoTuTnavou

Eykaataotne me nV avitheon oepa.

EπIOKεUN

3.10 AvikataaTaon kaLmuatoaVtias

PouT6eGn:

Houokun eliva aonouvodeyn ano nV npaox npofooiaac
Houkeunéivataoovdeevn anio nnpoxn vepou.

Sobre este documento 360

1.1 Informação importante 360

1.1.1 Finalidade 360
1.2 Explicação dos símbolos 360
1.2.1 Niveis de perigo.. 360
1.2.2 Simbolos de perigo 360
1.2.3 Estrutura dos avisos 361
1.2.4 Simbolosgerais 361

Ferramentas e auxiliares 362

Reparacao. 363

3.1 Substituir o tampo 363

3.1.1 Remover o tempo 363
3.1.2 Instalar o tempo 363

3.2 Substituir o painei dos comandos 364

3.2.1 Remover o painei dos comandos 364
3.2.2 Instalar o painei dos comandos 364

3.3 Substituir a gaveta para detergente 365

3.3.1 Remove a gaveta para detergente 365
3.3.2 Instalaragavetadaperedetergente 365

3.4 Substituir a pega da gaveta para detergente 366

3.4.1 Remover a pega da gaveta para detergente 366
3.4.2 Instalar a pega da gaveta para detergente 366

3.5 Substitur a porta 367

3.5.1 Remover a porta 367
3.5.2 Instalar a porta 367

3.6 Substitir os componentes da porta 368

3.6.1 Remover os componentes da porta 368
3.6.2 Instalar os componentes da porta 368

3.7 Substitu r a vedao da porta.. 369

3.7.1 Remove a vendaço da porta 369
3.7.2 Instalar aVEDACAO da porta 372

3.8 Substituir o dispositorio de bloqueio da porta 373

3.8.1 Remover o dispositorio de broqueio da porta 373
3.8.2 Instalar o dispositovo de bloqueio da porta 374

3.9 Substituir a luz do tambor 375

3.9.1 Remover a luz do tambor 375
3.9.2 Instalaraluzdo tambor 375

3.10 Substituir a tampa da bomba 376

3.10.1 Remover a tampa da bomba 376
3.10.2 Instalar a tampa da bomba 376

3.11 Substitu o paine frontal 377

3.11.1 Remover o paine frontal 377
3.11.2 Instalar o painel frontal 379

Sobre este documento

1.1 Informação importante

1.1.1 Finalidade

Estas dicas de reparacao auxiliam o consumidor na reparacao de aparelhos por ele,. proprioa de accordo com o regulamento de "Eco-design" aplicavel (a partir de 03/2021). Estas contentem informacoes sobre como substituir peças sobressalentes definidas, incluindo avisos e riscos.

En caso de duvidas, entre em contacto com oignon service de apolo ao cliente. Apenas nos responsabilizaremos por danos se as dicas de reparacao tiverem sido devidamente seguidas.

1.2 Explicação dos símbolos

1.2.1 Niveis de perigo

Os níveis de征求意见 são compostos por um símbolo e uma palavras sinal. A palavras-sinal indica a gravidade do perigo.

Nível de avis Significado
PERIGO	A não observança da mensagem de avisso的结果a em morte ou ferimentos gra-ves.
AVISO	A não observança da mensagem de avisopode resultar em morte ou ferimentosgraves.
CUIDADO	A não observança da mensagem de avisopode resultar em ferimentos ligeiros.
ATENÇÂO!	A não observança da mensagem de avisopode resultar em danos materiais.

Tabela 1: Niveis de perigo

1.2.2 Simbolos de perigo

Os símbolos de perigo são representações sintólicas que não uma indicação do tipo de perigo.

Neste documento são'utilizados os seguintes SYMBOLOS de perigo:

Símbolo de perigo Significado
!	Mensagem geral de征求意见
9	Perigo de tensão电解tica
	Risco de explosão
	Perigo de cortes

Sobre este documento

Simbolo de perigo Significado
	Perigo de esmagamento
	Perigo de superficies quentes
	Perigo de campo eletromagnético intenso
	Perigo de radiação não-ionizante

Tabela 2: Simbolos de perigo

1.2.3 Estrutura dos avisos

Os avisos;nestedocumento possuem um aspeto normalizzato e uma estrutura normaliz- zada.

Tip e origem do perigo!

Possível consequencia de evaporar o perigo /征求意见. Medidas e probócios para prevenir o perigo.

O seguido exemple minha um avis que adverte contra choques electricos devo a partes sob tensão. A medida para fazer o perigo é mentionada.

Morte por eletrocussao

Desligue os apareiros da alimentação eletrica pelo menos 60 segundos antes de iniciar as reparacoes.

1.2.4 Simbolos gerais

Neste documento são utilizes os seguiates他们在该文件中

Simbolo ger. Significado
i	Identificacao de uma dica especial (texto e/ou ilustracao)
f	Identificacao de uma dica simples (apes nao texto)
	Identificacao de uma ligaacao para um tu- torial em video
	Identificacao das ferramentas necessarias
	Identificacao das condições antes ne- cessarias
if	Identificacao de uma condicao (se ..., en- tao...)
	Identificacao de um resultado
Iniciar Identificacao de uma tecla ou botao
[00123456] Identificacao de um numero de Estado Identificacao de um texto exibido / janela (no visor do aparelho)

Tabela 3: Simbolos gerais

Ferramentas e auxiliares

Designação Detallhes Imagens
Ferramenta auxiliar [15000155]	Ferramenta para soltar as partes em plácico
Chave parafusos Torx T20 com orício [00340764]	100 mm, para parafusos com pino de segança
Chave dinamomética [15000441]	Chave dinamométrica 20 - 100 Nm
Chave de fenda [00340854]	Lâmina 3,5 mm x 0,6 mm x 100 mm, isolamento protetor 1000 V AC
Chave de fenda [00340855]	Lâmina 5,5 mm x 1,0 mm x 125 mm, isolamento protetor 1000 V AC
Alicate de pontas, padrão angular [00341269]	Comprimento 200 mm
Alicate de corte [00342182]	Comprimento: 200 mm

Designação Detallhes Imagens
Chave combinada [00340811]	Tamanho da chave 10°mm, M6
Combination wren-ch [00340814]	Tamanho da chave 13°mm, M8
Chave combinada [00340817]	Tamanho da chave 17 mm, M10
Chave combinada [15000459]	Tamanho da chave 16°mm, M10

Reparação

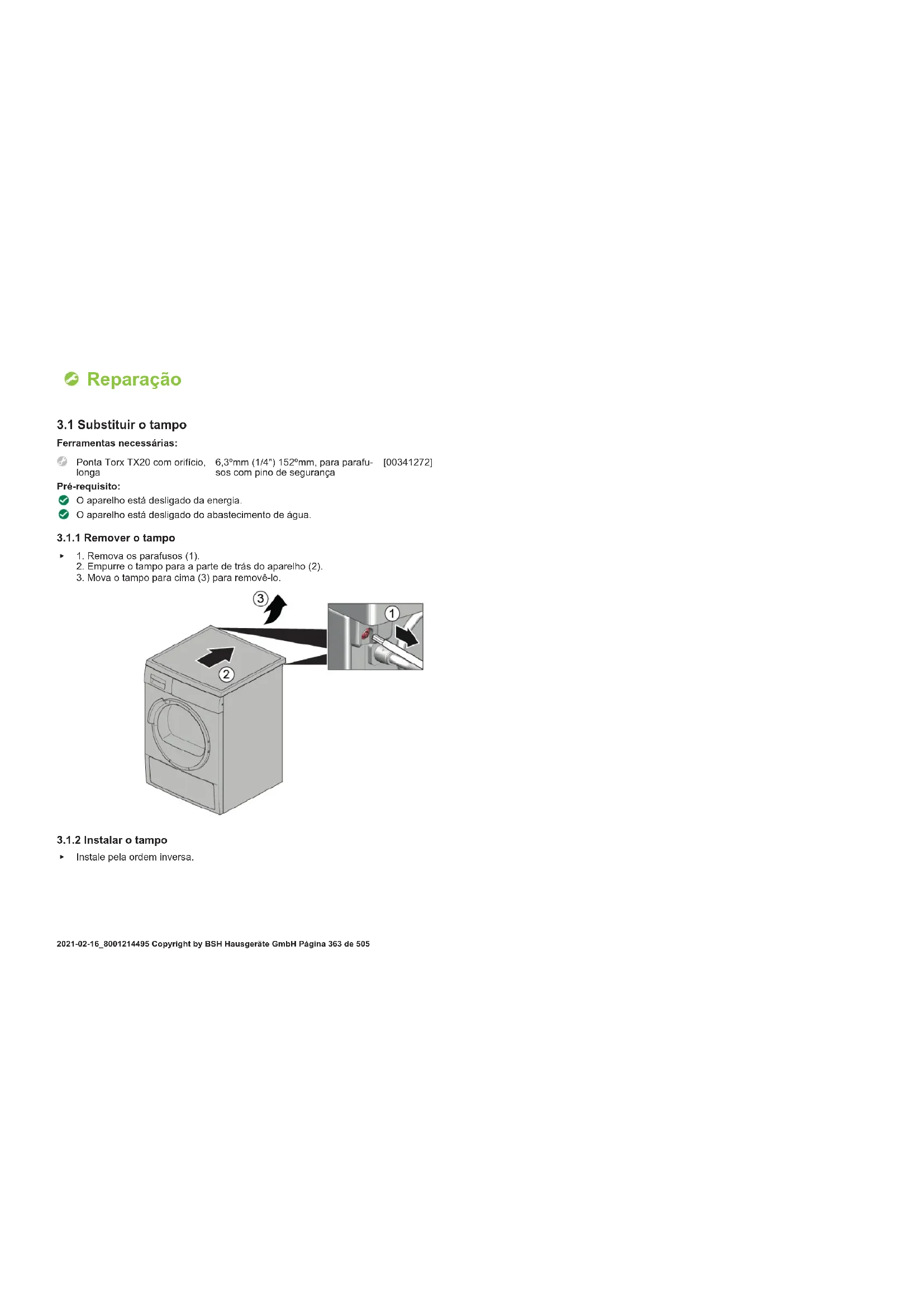

3.1 Substitui r o tampo

Ferramentas necessarias:

Ponta Torx TX20 com orificio, 6,30mm (1/4") 152mm, para parafu- [00341272] longa sos com pino de segurarca

Pré-requisito:

O aparheiro está desligado da energia.
O aparecido está desligado do abastecimento de agua.

3.1.1 Remover o tampo

1. Remova os parafusos (1).
2. Empurre o tempo para a parte deTRS do aparelho (2).
3. Mova o tampo para cima (3) para remove-lo.

3.1.2 Instalar o tempo

Instale pela ordem inversa.

Reparacao

3.2 Substituir o painei dos comandos

Arestas vivas no alojamento!

Lesoes por corte

Use luvas de proteção.

Deslizamento de aparhos inclinados!

Fraturas osseas / ferimentos de esmagamento

Proteja os aparhos contra o deslizamento.

Risco de queda de peças devido a parafudos desapertados! Lesoes devido a queda de peças.

Proteja o componente contra as quedes.

Risco de queda de peças devido a parafudos desapertados!

Danos em outros componentes do aparecido ou na casa do cliente, p. ex. no pavimento.

Proteja o componente contra as quedes.

Pre-requisito:

Oteness.
O aparecido está desligado do abastecimento de agua.
O tempo foiremovido.→363
A gaveta para detergente foi removida,→365

3.2.1 Remover o painei dos comandos

1. 1. Remova os parafusos (1).
2. Solte os elementos de encaixe (2, 3).

1. Solte o contacto de ligação da unidade de controlo.
2. Remova o painei dos comandos.

3.2.2 Instalar o painei dos comandos

• Instale pela ordem inversa.

Reparação

3.3 Substituir a gaveta para detergente

Pre-requisito:

O aparenho está desigado da energia.
O aparecido está desligado do abastecimento de agua.

3.3.1 Remover a gaveta para detergente

1. Puxe a gaveta para detergente para fora.
   2.1. Pressione para baixo ao inserir (1).

2. Remova a gaveta para detergente (2).

3.3.2 Instalar a gaveta para detergente

• Instale pela ordem inversa.

Reparação

3.4 Substituir a pega da gaveta para detergente

Pre-requisito:

O aparelho está desigado da energia.
O aparheiro está desligado do abastecimento de água.
A gaveta para detergente foi removida. 365

3.4.1 Remover a pega da gaveta para detergente

1. Solte os elementos de encaixe.

1. Remova a pega da gavela para detergente.

3.4.2 Instalar a pega da gaveta para detergente

• Instale pela ordem inversa.

Reparacao

3.5 Substituir a porta

CUIDADO

Zona das dobradiças aberta!

Esmagamento / entalamento dos dedos
- Nao coloque as mao ns na zona das dobradiicas.
Use luvas de protecao.

Pre-requisito:

O aparelho está desligado da energia.
O aparecido está desligado do abastecimento de agua.
A porta está aberta.

3.5.1 Remove a portal

1.

ATENCAOI

Risco de queda de peças devido a parafusos desapertados!
Danos em outros componentes do aparecido ou na casa do cliente, p
ex., no pavimento.
Proteja o componente contra as quedes.

CUIDADO

Risco de queda de peças devido a parafusos desapertados!
Lesoes devido a queda de peças.
Proteja o componente contra as quidas.

Remova os parafusos (1).

1. Remova a porta para cima.

3.5.2 Instalar a porta

Instale pela ordem inversa.

Reparacao

3.6 Substituir os componentes da porta

CUIDADO Zona das dobridas aberta!

Esmagamento / entalamento dos dedos Não colque as muitas na zona das doradiças.

Use luvas de protecao.

Pre-requisito:

O aparelho está desligado da energia.
O aparheiro está desligado do abastecimento de água.
A porta fosremovida. 367

3.6.1 Remover os componentes da porta

Desmonte a porta do exterior para o interior.

3.6.2 Instalar os componentes da porta

• Instale pela ordem inversa.

Reparação

3.7 Substituir aVEDAGAO da porta

Arestas vivas no alojamento!

Lesoes por corte

Use luvas de protecao.

Risco de queda de peças devido a parafusos desapertados!

Lesoes devido a quedade peças.

Proteja o componente contra as quedes.

Risco de queda de peças devido a parafusos desapertados!

Danos em outros componentes do aparelho ou na casa do cliente, p. ex.

pavimento.

Proteja o componente contra as quedes.

Pré-requisito:

O aparelho está desligado da energia.
O aparelho está desligado do abastecimento de agua.
A gaveta para detergente foi removida. 365
A portafoi removida. 367
A tampa da bombafoyremovida. 376

3.7.1 Remover aVEDA da porta

1.

Desilzamento de aparhos inclinados!

Fraturas osseas / ferimentos de esmagamento

Proteja os aparelhos contra o deslizamento.

Levante o aparelho na parte darente.

1. Solte os parafusos na parte inferior do painei frontal (1).

1. Baixe o aparelho.

Reparacao

1. Remova os parafusos na zona da bomba (2). 5. 1. Solte os parafusos na parte de trás do aparelho (1).

1. Remova o tempo (2, 3).

1. Solte os elementos de encaixa do poinel da fachada (2, 3).
2. Solte os parafusos do involucro do dispenser.

7. Remova o painei da fachada.

1. Remova o suporte da luz do tambor na parte superior.

9.
Remova o anel de tensao da junta com uma ferramenta de plastico.

1. Solte a vemacao da porta do painei frontal.
2. Solte o conector do cabo do dispositovo de bloqueio da porta.

Reparacao

1. Solte os parafusos na parte superior do painei frontal (3).

1. Remova o painei frontal.

2. Solte todas as ligações de mangueiras.

1. Remova aVEDACAO da porta.

3.7.2 Instalar aVEDa da porta

AVISO

Risco de quesa de peças de forma a instalacao incorretal! Ferimentos ou danos no aparecido.

Aperte o anel de tensao da borracha do oculo com 3,4 Nm.

Instale pela ordem inversa.

Reparacao

3.8 Substituir o disposicao de bloqueio da porta

Na qualida de fabricante, somos obligados a fornecer ao consumidores um disposito de bloqueio da porta sobressalente incluindo as instruções de reparacao de accordo com o Regulamento (UE) 2019/2023. Contudo, gostarismos de salientar que apsoa substituicao de um dispositivo de bloqueio da porta, e necessario um teste de segunca eletrotecnica realizado por um professional qualificado antes de colocar o dispositivo em funcaoamento. Tem de ser possivel verificar a qualificacao da Pessoa em questiono de accordo com as leis, regulamentos e nomas espécicas do pais.

PERIGO

Risco deCHOque eltrico devidao a partes sob tensao!

Risco de vida devo aCHOque eltrico em caso de reparacao inadequada

As partes elétricas devem ser reparadas por um elétricsta qualificado.
- Após a reparação, Solicite a realização de um�试e de segurar deordo com VDE 0701 ou os regulamentos especialicos do pals.

CUIDADO

Arestas vivas no alojamento! Lesoes por corte
Use luvas de protecao.

Deslizamento de aparelhos inclinados!

Fraturas osseas / ferimentos de esmagamento
Proteja os aparelhos contra o deslizamento.

Risco de queda de peças devido a parafusos desapertados!
Lesoes devido a queda de pecas.
Proteja o componente contra as quedes.

Risco de queda de peças devido a parafusos desapertados! Danos em outros componentes do aparelho ou na casa do cliente, p. ex. no pavimento.
Proteja o componente contra as quedes.

Pré-requisito:

O aparheiro está desligado da energia.
O aparelho está desligado do abastecimento de agua.
O aparelho está livrente acessivel.
O tempo foi removido.→363
O paine la cachada foRremovido.
A portafoi removida. 367
O anel de tensao foi removido.
O painei frontal foI removido.
AVEDACAO da porta foi removida

3.8.1 Remover o disposativo de bloqueio da porta

1. Desligue a ficha do dispositivo de broqueio da porta.
2. Solte o disposicao de bloqueio da porta.

1. Remova o dispositivo de bloqueio da porta.

Reparacao

3.8.2 Instalar o dispositivo de bloqueio da porta

• Instale pela ordem inversa.

2021-02-16_8001214495 Copyright by BSH Hausgeräte GmbH Páginha 374 de 505

Reparação

3.9 Substituir a luz do tambor

Arestas vivas no alojamento!

Lesoes por corte

Use luvas de protecao.

Deslizamento de aparhos inclinados!

Fraturas osseas / ferimentos de esmagamento

Proteja os aparehos contra o deslizamento.

Risco de queda de peças devido a parafusos desapertados!

Risco de queda de peças devido a parafusos desapertados!

Danos em outros componentes do aparelho ou na casa do cliente, p. ex..

pavimento.

Proteja o componente contra as quedes.

Pre-requisito:

O aparelho está desligado da energia.
O aparecido está desligado do abastecimento de agua.
O aparelho está livrente aessivel.
O tempo foi removido.→363
A gaveta para detergente foe removida. 365
O paine la fachada foi removido.

3.9.1 Remove a luz do tambor

1. Puxe o suporte da luz do tambor para fora do aparelho.
2. Desligue as ligacoes eletricas.
3. Remova a luz do tambor do suporte da luz do tambor.

3.9.2 Instalar a luz do tambor

• Instale pela ordem inversa.

Reparação

3.10 Substituir a tampa da bomba

Pre-requisito:

O aparelho está desligado da energia.
O aparecido está desligado do abastecimento de agua.

3.10.1 Remover a tampa da bomba

1. Abra a tampa da bomba.

1. Remova a tampa da bomba.

3.10.2 Instalar a tampa da bomba

Instale pela ordem inversa.

Reparacao

3.11 Substitui o painei frontal

Pre-requisito:

O aparheiro está desligado da energia.
O aparheiro está desligado do abastecimento de água.
A gaveta para detergente foi removida. 365
A portafofiremovodia. 367
AVEDACAO da porta foi removida.
A tampa da bomba foi removida.→376

3.11.1 Remover o paine frontal

1.

Levante o aparelho na parte darente.

1. Remova os parafusos na parte inferior (1).

1. Baixe o aparelho.

Reparacao

4.1. Remova os parafusos (1).

1. Empurre o tempo para a parte deTRS do aparelho (2).
2. Mova o tempo para cima (3) para remove-lo.

5.1. Remova os parafusos (1).

1. Solte os elementos de encaixe (2, 3).

1. Remova o painei da fachada.

7.

CUIDADO

Risco de queda de peças devo a parafusos despertados! Lesões devo à quede peças.

Proteja o componente contra as quedes.

Reparacao

ATENCAOI

Risco de queda de peças devido a parafudos desapertados! Danos em outros componentes do aparecido ou na casa do cliente, p. ex., no pavimento.

Remova os parafudos na parte darente促成o de baixo para cima (2, 3).

• Instale pela ordem inversa.

3.3 Sustitur el compartmento para detergente 449

3.3.1 Desmontar el compartmento para detergente 449
3.3.2 Montar el compartmento para detergente 449

3.4 Sustituir el tirador del compartmento para detergente 450

3.3 Sustituir el compartmento para detergente

Requisito:

3.4 Sustituir el tirador del compartmento para detergente

Requisito:

• Usar quantes de segurar.

Requisito:
