KASUTUSJUHEND G246HLA ACER

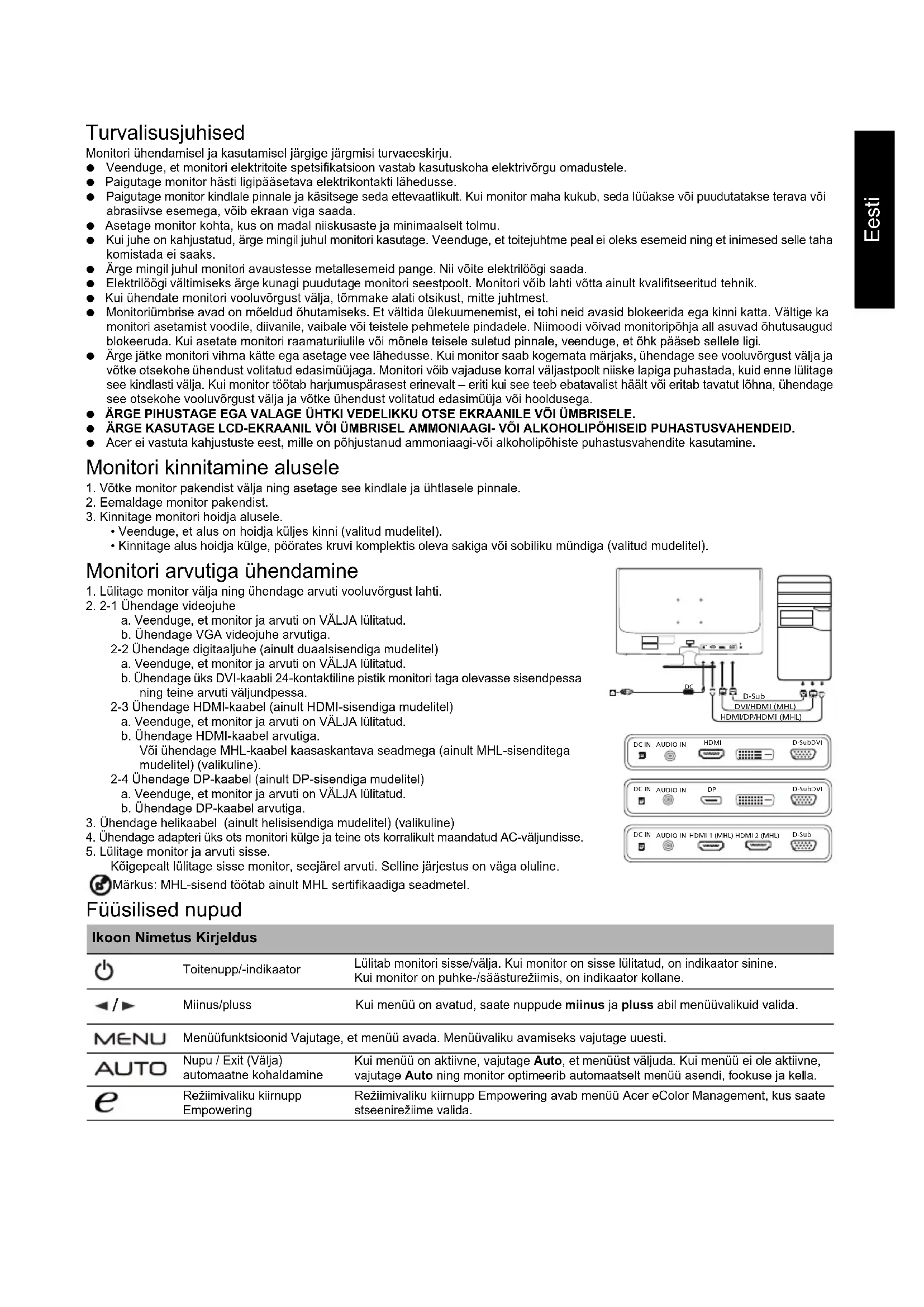

Всички спецификации подлежат на промяна без предизвестие.Eesti Turvalisusjuhised Monitori ühendamisel ja kasutamisel järgige järgmisi turvaeeskirju. Veenduge, et monitori elektritoite spetsifikatsioon vastab kasutuskoha elektrivõrgu omadustele. Paigutage monitor hästi ligipääsetava elektrikontakti lähedusse. Paigutage monitor kindlale pinnale ja käsitsege seda ettevaatlikult. Kui monitor maha kukub, seda lüüakse või puudutatakse terava või abrasiivse esemega, võib ekraan viga saada. Asetage monitor kohta, kus on madal niiskusaste ja minimaalselt tolmu. Kui juhe on kahjustatud, ärge mingil juhul monitori kasutage. Veenduge, et toitejuhtme peal ei oleks esemeid ning et inimesed selle taha komistada ei saaks. Ärge mingil juhul monitori avaustesse metallesemeid pange. Nii võite elektrilöögi saada. Elektrilöögi vältimiseks ärge kunagi puudutage monitori seestpoolt. Monitori võib lahti võtta ainult kvalifitseeritud tehnik. Kui ühendate monitori vooluvõrgust välja, tõmmake alati otsikust, mitte juhtmest. Monitoriümbrise avad on mõeldud õhutamiseks. Et vältida ülekuumenemist, ei tohi neid avasid blokeerida ega kinni katta. Vältige ka monitori asetamist voodile, diivanile, vaibale või teistele pehmetele pindadele. Niimoodi võivad monitoripõhja all asuvad õhutusaugud blokeeruda. Kui asetate monitori raamaturiiulile või mõnele teisele suletud pinnale, veenduge, et õhk pääseb sellele ligi. Ärge jätke monitori vihma kätte ega asetage vee lähedusse. Kui monitor saab kogemata märjaks, ühendage see vooluvõrgust välja ja võtke otsekohe ühendust volitatud edasimüüjaga. Monitori võib vajaduse korral väljastpoolt niiske lapiga puhastada, kuid enne lülitage see kindlasti välja. Kui monitor töötab harjumuspärasest erinevalt – eriti kui see teeb ebatavalist häält või eritab tavatut lõhna, ühendage see otsekohe vooluvõrgust välja ja võtke ühendust volitatud edasimüüja või hooldusega. ÄRGE PIHUSTAGE EGA VALAGE ÜHTKI VEDELIKKU OTSE EKRAANILE VÕI ÜMBRISELE. ÄRGE KASUTAGE LCD-EKRAANIL VÕI ÜMBRISEL AMMONIAAGI- VÕI ALKOHOLIPÕHISEID PUHASTUSVAHENDEID. Acer ei vastuta kahjustuste eest, mille on põhjustanud ammoniaagi-või alkoholipõhiste puhastusvahendite kasutamine. Monitori kinnitamine alusele

1. Võtke monitor pakendist välja ning asetage see kindlale ja ühtlasele pinnale.

• Kinnitage alus hoidja külge, pöörates kruvi komplektis oleva sakiga või sobiliku mündiga (valitud mudelitel). Monitori arvutiga ühendamine

1. Lülitage monitor välja ning ühendage arvuti vooluvõrgust lahti.

2. 2-1 Ühendage videojuhe

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud. b. Ühendage VGA videojuhe arvutiga. 2-2 Ühendage digitaaljuhe (ainult duaalsisendiga mudelitel) a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud. b. Ühendage üks DVI-kaabli 24-kontaktiline pistik monitori taga olevasse sisendpessa ning teine arvuti väljundpessa. 2-3 Ühendage HDMI-kaabel (ainult HDMI-sisendiga mudelitel) a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud. b. Ühendage HDMI-kaabel arvutiga. Või ühendage MHL-kaabel kaasaskantava seadmega (ainult MHL-sisenditega mudelitel) (valikuline). 2-4 Ühendage DP-kaabel (ainult DP-sisendiga mudelitel) a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud. b. Ühendage DP-kaabel arvutiga.

3. Ühendage helikaabel (ainult helisisendiga mudelitel) (valikuline)

4. Ühendage adapteri üks ots monitori külge ja teine ots korralikult maandatud AC-väljundisse.

5. Lülitage monitor ja arvuti sisse.

Kõigepealt lülitage sisse monitor, seejärel arvuti. Selline järjestus on väga oluline. Märkus: MHL-sisend töötab ainult MHL sertifikaadiga seadmetel. Füüsilised nupud Ikoon Nimetus Kirjeldus Toitenupp/-indikaator Lülitab monitori sisse/välja. Kui monitor on sisse lülitatud, on indikaator sinine. Kui monitor on puhke-/säästurežiimis, on indikaator kollane. Miinus/pluss Kui menüü on avatud, saate nuppude miinus ja pluss abil menüüvalikuid valida. Menüüfunktsioonid Vajutage, et menüü avada. Menüüvaliku avamiseks vajutage uuesti. Nupu / Exit (Välja) automaatne kohaldamine Kui menüü on aktiivne, vajutage Auto, et menüüst väljuda. Kui menüü ei ole aktiivne, vajutage Auto ning monitor optimeerib automaatselt menüü asendi, fookuse ja kella. Režiimivaliku kiirnupp Empowering Režiimivaliku kiirnupp Empowering avab menüü Acer eColor Management, kus saate stseenirežiime valida.

HDMI DC IND-SubDVI HDMI DC IND-SubDVIAUDIO INDC IND-SubDVI AUDIO INDC IND-SubAUDIO INHDMI 1 (MHL) HDMI 2 (MHL) HDMI/DP/HDMI (MHL) DVI/HDMI (MHL) /Eesti Eeskirjad ja ohutusteatised FCC teatis Seadet on katsetatud ning katsete tulemused näitavad, et seade vastab FCC eeskirjade osas 15 sätestatud B-klassi digitaalseadmele kehtivatele piirmääradele. Need piirmäärad peaksid tagama mõistlikus ulatuses kaitse ohtlike raadiohäirete eest elamukeskkonnas. Seade genereerib ja kasutab raadiosageduslikke voole ning võib kiirata raadiosageduslikku kiirgust, mis võib põhjustada raadioside kahjulikke häireid, kui seadet ei paigaldada ja kasutata kooskõlas juhistega. Siiski ei saa ka kõigi juhiste täitmisel tagada, et konkreetses paigaldises häireid ei teki. Kui seade põhjustab raadio- või televisioonivastuvõtu kahjulikke häireid, mille kindlakstegemiseks võib seadme välja ja uuesti sisse lülitada, soovitame võtta häirete kõrvaldamiseks ühe või mitu järgmistest meetmetest. Suunake või paigutage vastuvõttev antenn ümber. Suurendage seadme ja vastuvõtja vahelist kaugust. Ühendage seade vastuvõtja toitevõrgust eraldatud toitevõrku. Küsige abi edasimüüjalt või kogenud raadio-/televisiooniinsenerilt. CE nõuetele vastavuse deklaratsioon Käesolevaga kinnitab Acer Inc., et kõnealune LCD-monitor vastab EMÜ direktiivi 2004/108/EÜ, madalpingedirektiivi 2006/95/EÜ, ohtlike ainete direktiivi 2002/95/EÜ ja direktiivi 2009/125/EÜ, mis käsitleb raamistiku kehtestamist energiamõjuga toodete ökodisaini nõuete sätestamiseks, põhinõuetele ja muudele asjaomastele sätetele. Tähelepanu! Monitori kahjustamise vältimiseks ärge tõstke monitori selle alusest kinni hoides. Tähelepanu! Varjestatud kaablid EMÜ eeskirjade täitmiseks tuleb igasugused digitaalseadmete vahelised ühendused teostada varjestatud kaablitega. Tähelepanu! Välisseadmed Seadmega võib ühendada ainult B-klassi piirmääradele vastavuse sertifikaadiga välisseadmeid (sisend-/väljundseadmed, terminalid, printerid jne). Sertifikaadita välisseadmete kasutamisega kaasnevad tõenäoliselt raadio- ja televisioonivastuvõtu häired. Ettevaatust! Igasugused tootja heakskiiduta tehtud muudatused või modifikatsioonid võivad tühistada USA sideameti FCC antud loa seda toodet kasutada. Kasutamistingimused Seade vastab FCC eeskirjade osale 15. Kasutamisel peavad olema täidetud kaks järgmist tingimust: (1) seade ei tohi tekitada kahjulikke raadiohäireid ja (2) seade ei tohi vastu võtta kahjulikke raadiohäireid, muu hulgas seadme tööd negatiivselt mõjutada võivaid raadiohäireid. Tähelepanu! Kasutajad Kanadas Kõnealune B-klassi digitaalseade vastab Kanada standardile ICES-003. Remarque à l'intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Elektri- ja elektroonikaseadmete jäätmete kõrvaldamine Euroopa Liidu olmekasutajate poolt See tootel või toote pakendil olev tingmärk näitab, et toodet ei tohi kõrvaldada koos muude olmejäätmetega. Selle asemel olete kohustatud kasutamiskõlbmatuks muutunud seadme kõrvaldama, andes selle üle kohalikus elektri- ja elektroonikaseadmete jäätmete kogumiskohas. Kasutamiskõlbmatuks muutunud seadmete eraldi kogumine ja ringlussevõtmine nende jäätmekäitlussüsteemi sattumise kohas aitab loodusvarasid säästa ning tagada jäätmete ringlussevõtmise inimeste tervist ja keskkonda võimalikult vähe kahjustaval viisil. Lisateavet selle kohta, kuhu kasutuskõlbmatuks muutunud seadmed ringlussevõtmiseks viia, saate kohalikust omavalitsusest, oma jäätmeveoteenuse osutajalt või poest, kust toote ostsite.Eesti TEHNILISED ANDMED *Aastase energiatarbe arvutamise aluseks on tüüpiline toitevõimsus ning kasutamine 4 tundi päevas 365 päeva aastas. LCD-paneel Tööpõhimõte Värviline TFT LCD Suurus 24”W (61 cm) Piksli mõõtmed 0,276 mm (H) × 0,276 mm (V) Heledus 250 cd/m

(tüüpiline) Kontrastsus Max 100000000:1 (ACM) Vaatenurk 170° (H) 160° (V) (CR = 10) Reageerimisaeg 5 ms (sisse/välja) Paneeli tüüp TN Video R, G, B analoogliides H-sagedus 30 kHz – 80 kHz V-sagedus 55 – 75 Hz Värvitäpsus 16,7 Miljon Pikslisagedus 180 MHz Maksimaalne lahutusvõime 1920 × 1080 @ 60 Hz Isehäälestumine VESA DDCCI/DDC2B Energiatõhususe klass A *Aastane energiatarve 34 (kWh) (HDMI-sisendiga mudelil) Elektritarbimine (250 niti juures) Sisselülitatuna 19,8 W (tüüpiline) Puhkerežiimis 0,46 W (tüüpiline) Väljalülitatuna 0,45 W (tüüpiline) Sisendpistik D-Sub 24-kontaktiline DVI-D (ainult duaalsisendiga mudelitel) 19-kontaktiline HDMI (ainult HDMI-sisendiga mudelitel) DP (ainult DP-sisendiga mudelitel) MHL (ainult MHL-sisendiga mudelitel) Video sisendsignaal Analoog: 0,7 Vp-p (standardne), 75 OHM, Positiivne Digitaalsignaal (ainult duaalsisendiga mudelitel) HDMI-signaal (ainult HDMI-sisendiga mudelitel) (valikuline) DP (ainult DP-sisendiga mudelitel) (valikuline) MHL (ainult MHL-sisendiga mudelitel) (valikuline) Ekraani maksimaalsed mõõtmed Horisontaalne: 531 mm Vertikaalne: 299 mm Toiteallikas 19 V 2.1 A (2,1 A) Keskkonnatingimused Töötemperatuur: 0 °C kuni 40 °C Säilitamistemperatuur: -20 °C kuni 60 °C Õhuniiskus töökeskkonnas: 20% kuni 85% Mõõtmed 565,0 (L) × 400,9 (K) × 178,9 (S) mm Mass (netomass) 3,83 kg (neto) Mehaanilised andmed Kaldenurk: -5° kuni +15° Pöördenurk: ei Kõrguse reguleerimisvahemik: ei Pöördepunkt: ei Lahtivõetav jalg: jah Füüsilised nupud Lülitid/nupud Toitenupp

MENÜÜ/SISENE Automaatne/Välja Nupp Empowering Sisendvõti Funktsioonid Kontrastsus Heledus Fookus Kell H. asend
