NÁVOD NA OBSLUHU G246HLA ACER

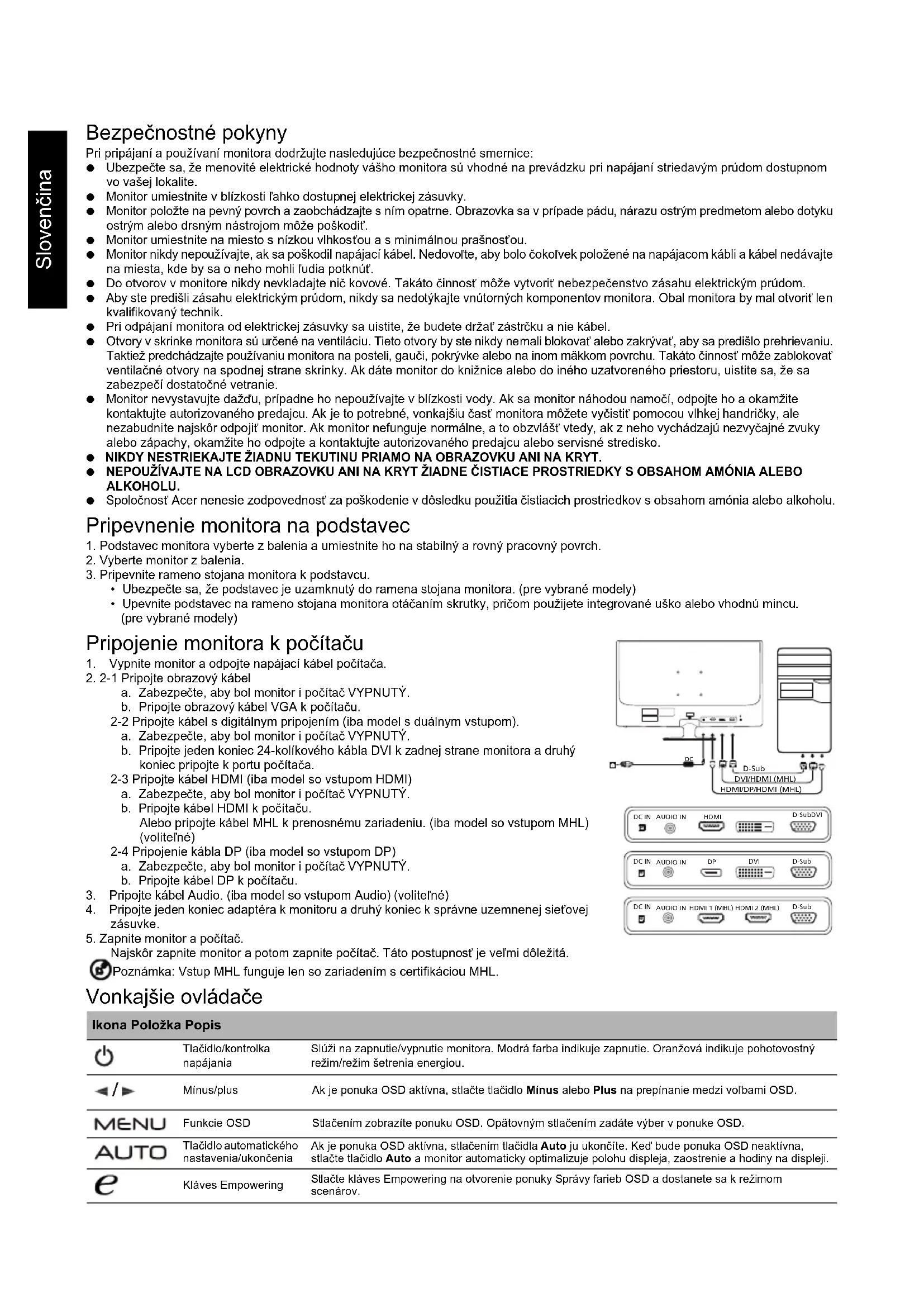

Όλες οι προδιαγραφές υπόκεινται σε αλλαγές χωρίς προειδοποίηση.Slovenčina Bezpečnostné pokyny Pri pripájaní a používaní monitora dodržujte nasledujúce bezpečnostné smernice: Ubezpečte sa, že menovité elektrické hodnoty vášho monitora sú vhodné na prevádzku pri napájaní striedavým prúdom dostupnom vo vašej lokalite. Monitor umiestnite v blízkosti ľahko dostupnej elektrickej zásuvky. Monitor položte na pevný povrch a zaobchádzajte s ním opatrne. Obrazovka sa v prípade pádu, nárazu ostrým predmetom alebo dotyku ostrým alebo drsným nástrojom môže poškodiť. Monitor umiestnite na miesto s nízkou vlhkosťou a s minimálnou prašnosťou. Monitor nikdy nepoužívajte, ak sa poškodil napájací kábel. Nedovoľte, aby bolo čokoľvek položené na napájacom kábli a kábel nedávajte na miesta, kde by sa o neho mohli ľudia potknúť. Do otvorov v monitore nikdy nevkladajte nič kovové. Takáto činnosť môže vytvoriť nebezpečenstvo zásahu elektrickým prúdom. Aby ste predišli zásahu elektrickým prúdom, nikdy sa nedotýkajte vnútorných komponentov monitora. Obal monitora by mal otvoriť len kvalifikovaný technik. Pri odpájaní monitora od elektrickej zásuvky sa uistite, že budete držať zástrčku a nie kábel. Otvory v skrinke monitora sú určené na ventiláciu. Tieto otvory by ste nikdy nemali blokovať alebo zakrývať, aby sa predišlo prehrievaniu. Taktiež predchádzajte používaniu monitora na posteli, gauči, pokrývke alebo na inom mäkkom povrchu. Takáto činnosť môže zablokovať ventilačné otvory na spodnej strane skrinky. Ak dáte monitor do knižnice alebo do iného uzatvoreného priestoru, uistite sa, že sa zabezpečí dostatočné vetranie. Monitor nevystavujte dažďu, prípadne ho nepoužívajte v blízkosti vody. Ak sa monitor náhodou namočí, odpojte ho a okamžite kontaktujte autorizovaného predajcu. Ak je to potrebné, vonkajšiu časť monitora môžete vyčistiť pomocou vlhkej handričky, ale nezabudnite najskôr odpojiť monitor. Ak monitor nefunguje normálne, a to obzvlášť vtedy, ak z neho vychádzajú nezvyčajné zvuky alebo zápachy, okamžite ho odpojte a kontaktujte autorizovaného predajcu alebo servisné stredisko. NIKDY NESTRIEKAJTE ŽIADNU TEKUTINU PRIAMO NA OBRAZOVKU ANI NA KRYT. NEPOUŽÍVAJTE NA LCD OBRAZOVKU ANI NA KRYT ŽIADNE ČISTIACE PROSTRIEDKY S OBSAHOM AMÓNIA ALEBO ALKOHOLU. Spoločnosť Acer nenesie zodpovednosť za poškodenie v dôsledku použitia čistiacich prostriedkov s obsahom amónia alebo alkoholu. Pripevnenie monitora na podstavec

3. Pripojte kábel Audio. (iba model so vstupom Audio) (voliteľné)

4. Pripojte jeden koniec adaptéra k monitoru a druhý koniec k správne uzemnenej sieťovej

Najskôr zapnite monitor a potom zapnite počítač. Táto postupnosť je veľmi dôležitá. Poznámka: Vstup MHL funguje len so zariadením s certifikáciou MHL. Vonkajšie ovládače Ikona Položka Popis Tlačidlo/kontrolka napájania Slúži na zapnutie/vypnutie monitora. Modrá farba indikuje zapnutie. Oranžová indikuje pohotovostný režim/režim šetrenia energiou. Mínus/plus Ak je ponuka OSD aktívna, stlačte tlačidlo Mínus alebo Plus na prepínanie medzi voľbami OSD. Funkcie OSD Stlačením zobrazíte ponuku OSD. Opätovným stlačením zadáte výber v ponuke OSD. Tlačidlo automatického nastavenia/ukončenia Ak je ponuka OSD aktívna, stlačením tlačidla Auto ju ukončíte. Keď bude ponuka OSD neaktívna, stlačte tlačidlo Auto a monitor automaticky optimalizuje polohu displeja, zaostrenie a hodiny na displeji. Kláves Empowering Stlačte kláves Empowering na otvorenie ponuky Správy farieb OSD a dostanete sa k režimom scenárov.

AUDIO IN DC IN D-Sub AUDIO INHDMI 1 (MHL) HDMI 2 (MHL)HDMI/DP/HDMI (MHL)DVI/HDMI (MHL) /Slovenčina Predpisy a bezpečnostné upozornenia Upozornenie úradu FCC Toto zariadenie bolo testované a zistilo sa, že spĺňa limity pre digitálne zariadenie triedy B podľa časti 15 pravidiel FCC. Tieto limity sú stanovené tak, aby sa v zmysluplnej miere zabezpečila ochrana proti škodlivému rušeniu pri umiestnení v obytnej zóne. Toto zariadenie generuje, používa a môže vyžarovať vysokofrekvenčnú energiu a ak nie je nainštalované a používané v súlade s pokynmi, môže spôsobovať škodlivé rušenie rádiových komunikácií. Neexistuje však záruka, že pri konkrétnom umiestnení k rušeniu nedôjde. Ak toto zariadenie spôsobuje škodlivé rušenie príjmu rádiového alebo televízneho signálu, čo možno zistiť zapnutím a vypnutím zariadenia, používateľ by sa mal pokúsiť o nápravu rušenia prijatím jedného alebo viacerých z nasledujúcich opatrení: Zmeňte orientáciu zariadenia alebo premiestnite prijímaciu anténu. Predĺžte vzdialenosť medzi zariadením a prijímačom. Zapojte zariadenie do zásuvky na inom okruhu, než je zapojený prijímač. Poraďte sa s predajcom alebo skúseným rádiovým/televíznym technikom. Vyhlásenie o zhode so smernicami ES Spoločnosť Acer Inc. týmto prehlasuje, že tento LCD monitor spĺňa základné požiadavky a ďalšie príslušné ustanovenia smernice o EMK 2004/108/ES, smernice o nízkom napätí 2006/95/ES, smernicu RoHS 2002/95/ES a smernicu 2009/125/ES o vytvorení rámca na stanovenie požiadaviek na ekodizajn energetických výrobkov. Upozornenie: V rámci prevencie pred poškodením nezdvíhajte monitor za jeho podstavec. Upozornenie: Tienené káble Všetky pripojenia k iným počítačovým zariadeniam musia byť vykonané s použitím tienených káblov, aby sa dodržala zhoda s predpismi o EMK. Upozornenie: Periférne zariadenia K tomuto zariadeniu možno pripojiť iba periférne zariadenia (vstupné/výstupné zariadenia, terminály, tlačiarne, atď.) certifikované na zhodu s limitmi triedy B. Prevádzka s necertifikovanými periférnymi zariadeniami bude mať pravdepodobne za následok rušenie rádiového a televízneho príjmu. Pozor Zmeny alebo modifikácie, ktoré nie sú výslovne schválené výrobcom, môžu mať za následok zneplatnenie oprávnenia používateľa prevádzkovať tento produkt, ktoré udeľuje Federal Communications Commission (FCC – Federálny výbor pre komunikácie v USA). Prevádzkové podmienky Toto zariadenie je v súlade s časťou 15 smerníc FCC. Prevádzka podlieha týmto dvom podmienkam: (1) toto zariadenie nesmie spôsobovať škodlivé rušenie a (2) toto zariadenie musí zniesť akékoľvek prijaté rušenie, vrátane rušenia, ktoré môže spôsobiť nežiaducu prevádzku. Upozornenie: Pre používateľov v Kanade Tento digitálny prístroj triedy B zodpovedá kanadskej norme ICES-003. Remarque à l'intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Likvidácia nepotrebného zariadenia používateľmi v súkromných domácnostiach v Európskej únii. Tento symbol na produkte alebo na jeho balení indikuje, že tento produkt sa nesmie likvidovať spolu s iným odpadom z domácnosti. Namiesto toho ste zodpovední za likvidáciu svojho nepotrebného zariadenia tak, že ho odovzdáte na určenom zbernom mieste pre recykláciu odpadu z elektrických a elektronických zariadení. Separovaný zber a recyklácia nepotrebného zariadenia na konci jeho životnosti pomôžu zachovať prírodné zdroje a zabezpečiť, aby bolo recyklované spôsobom, ktorý chráni ľudské zdravie a životné prostredie. Pre ďalšie informácie o tom, kde môžete odovzdať svoje nepotrebné zariadenie na recykláciu, sa obráťte na svoj miestny mestský úrad, služby nakladania s odpadom, ktoré vaša domácnosť využíva, alebo obchod, kde ste produkt zakúpili.Slovenčina ŠPECIFIKÁCIE *Ročná spotreba energie sa vypočíta s použitím charakteristickej spotreby energie 4 hodiny denne, 365 dní v roku. LCD Panel Druh monitora Farebný TFT LCD Veľkosť 24”W (61 cm) Rozstup bodov 0,276 mm (H) x 0,276 mm (V) Jas 250 cd/m

(charakteristický) Kontrast 100000000:1 Max (ACM) Pozorovací uhol 170° (H) 160° (V) (CR = 10) Doba odozvy 5 ms (zap./vyp.) Typ panela TN Video Analógové rozhranie R, G, B Horizontálna frekvencia 30 kHz – 80 kHz Vertikálna frekvencia 55 – 75 Hz Farby displeja 16,7 milióna Max. obnovovacia frekvencia bodov 180 MHz Maximálne rozlíšenie 1920 x 1080 pri 60 Hz Technológia Plug & Play VESA DDCCI/DDC2B Trieda energetickej účinnosti A *Ročná spotreba energie 34 (kWh) (pre model so vstupom HDMI) Príkon (pri 250 nitov) Režim zapnutia 19,8 W (charakteristicky) Režim spánku 0,46 W (charakteristicky) Režim vypnutia 0,45 W (charakteristicky) Vstupný konektor D-Sub DVI-D 24-kolíkový (iba model s duálnym vstupom) HDMI 19-kolíkový (iba model so vstupom HDMI) DP (iba model so vstupom DP) MHL (iba model so vstupom MHL) Vstupný signál videa Analógový: 0,7 Vp-p (štandardne), 75 OHM, kladný Digitálny signál (iba model s duálnym vstupom) Signál HDMI (iba model so vstupom HDMI) (voliteľné) DP (iba model so vstupom DP) (voliteľné) MHL (iba model so vstupom MHL) (voliteľné) Maximálna veľkosť obrazovky Horizontálne: 531 mm Vertikálne: 299 mm Zdroj napájania 19 V 2.1 A (2,1 A) Podmienky prostredia Prevádzková teplota: 0 až 40 °C Teplota skladovania: -20 až 60 °C Prevádzková vlhkosť: 20 % až 85 % Rozmery 565,0 (Š) x 400,9 (V) x 178,9 (H) mm Hmotnosť (netto) 3,83 kg (netto) Špecifikácie mechanizmu Vyklopenie: -5° až +15° Otáčanie: Nie Nastavenie výšky: Nie Vyklápanie: Nie Odpojiteľný stojan: Áno Vonkajšie ovládače Prepínač/tlačidlá Tlačidlo zapnutia
