NÁVOD K OBSLUZE G246HLA ACER

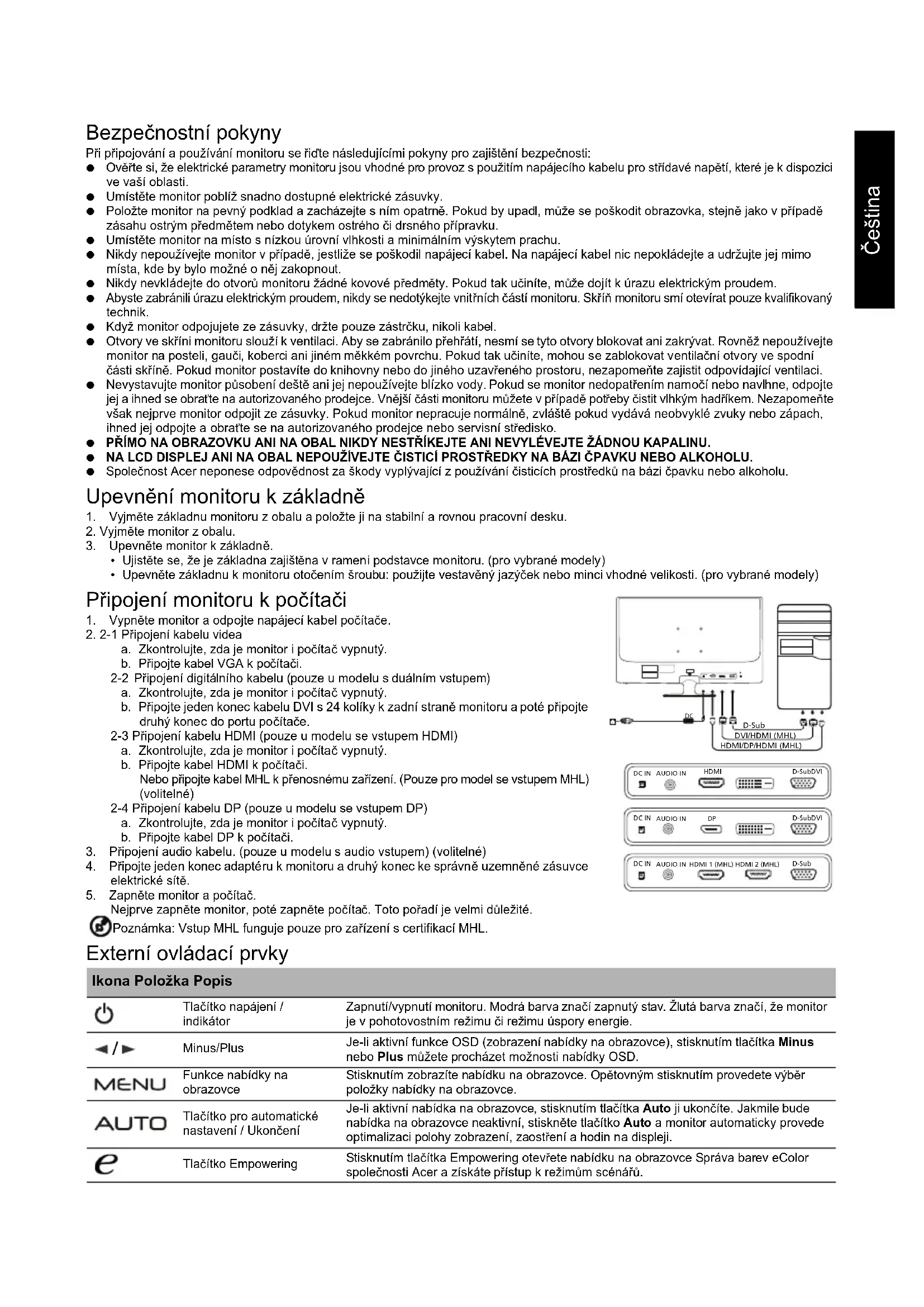

仕様は予告な し に 変更 さ れ る こ と が あ り ま す。Čeština Bezpečnostní pokyny Při připojování a používání monitoru se řiďte následujícími pokyny pro zajištění bezpečnosti: Ověřte si, že elektrické parametry monitoru jsou vhodné pro provoz s použitím napájecího kabelu pro střídavé napětí, které je k dispozici ve vaší oblasti. Umístěte monitor poblíž snadno dostupné elektrické zásuvky. Položte monitor na pevný podklad a zacházejte s ním opatrně. Pokud by upadl, může se poškodit obrazovka, stejně jako v případě zásahu ostrým předmětem nebo dotykem ostrého či drsného přípravku. Umístěte monitor na místo s nízkou úrovní vlhkosti a minimálním výskytem prachu. Nikdy nepoužívejte monitor v případě, jestliže se poškodil napájecí kabel. Na napájecí kabel nic nepokládejte a udržujte jej mimo místa, kde by bylo možné o něj zakopnout. Nikdy nevkládejte do otvorů monitoru žádné kovové předměty. Pokud tak učiníte, může dojít k úrazu elektrickým proudem. Abyste zabránili úrazu elektrickým proudem, nikdy se nedotýkejte vnitřních částí monitoru. Skříň monitoru smí otevírat pouze kvalifikovaný technik. Když monitor odpojujete ze zásuvky, držte pouze zástrčku, nikoli kabel. Otvory ve skříni monitoru slouží k ventilaci. Aby se zabránilo přehřátí, nesmí se tyto otvory blokovat ani zakrývat. Rovněž nepoužívejte monitor na posteli, gauči, koberci ani jiném měkkém povrchu. Pokud tak učiníte, mohou se zablokovat ventilační otvory ve spodní části skříně. Pokud monitor postavíte do knihovny nebo do jiného uzavřeného prostoru, nezapomeňte zajistit odpovídající ventilaci. Nevystavujte monitor působení deště ani jej nepoužívejte blízko vody. Pokud se monitor nedopatřením namočí nebo navlhne, odpojte jej a ihned se obraťte na autorizovaného prodejce. Vnější části monitoru můžete v případě potřeby čistit vlhkým hadříkem. Nezapomeňte však nejprve monitor odpojit ze zásuvky. Pokud monitor nepracuje normálně, zvláště pokud vydává neobvyklé zvuky nebo zápach, ihned jej odpojte a obraťte se na autorizovaného prodejce nebo servisní středisko. PŘÍMO NA OBRAZOVKU ANI NA OBAL NIKDY NESTŘÍKEJTE ANI NEVYLÉVEJTE ŽÁDNOU KAPALINU. NA LCD DISPLEJ ANI NA OBAL NEPOUŽÍVEJTE ČISTICÍ PROSTŘEDKY NA BÁZI ČPAVKU NEBO ALKOHOLU. Společnost Acer neponese odpovědnost za škody vyplývající z používání čisticích prostředků na bázi čpavku nebo alkoholu. Upevnění monitoru k základně

1. Vyjměte základnu monitoru z obalu a položte ji na stabilní a rovnou pracovní desku.

2. Vyjměte monitor z obalu.

3. Upevněte monitor k základně.

• Ujistěte se, že je základna zajištěna v rameni podstavce monitoru. (pro vybrané modely)

• Upevněte základnu k monitoru otočením šroubu: použijte vestavěný jazýček nebo minci vhodné velikosti. (pro vybrané modely) Připojení monitoru k počítači

1. Vypněte monitor a odpojte napájecí kabel počítače.

2. 2-1 Připojení kabelu videa

a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel VGA k počítači. 2-2 Připojení digitálního kabelu (pouze u modelu s duálním vstupem) a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte jeden konec kabelu DVI s 24 kolíky k zadní straně monitoru a poté připojte druhý konec do portu počítače. 2-3 Připojení kabelu HDMI (pouze u modelu se vstupem HDMI) a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel HDMI k počítači. Nebo připojte kabel MHL k přenosnému zařízení. (Pouze pro model se vstupem MHL) (volitelné) 2-4 Připojení kabelu DP (pouze u modelu se vstupem DP) a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel DP k počítači.

3. Připojení audio kabelu. (pouze u modelu s audio vstupem) (volitelné)

4. Připojte jeden konec adaptéru k monitoru a druhý konec ke správně uzemněné zásuvce

5. Zapněte monitor a počítač.

Nejprve zapněte monitor, poté zapněte počítač. Toto pořadí je velmi důležité. Poznámka: Vstup MHL funguje pouze pro zařízení s certifikací MHL. Externí ovládací prvky Ikona Položka Popis Tlačítko napájení / indikátor Zapnutí/vypnutí monitoru. Modrá barva značí zapnutý stav. Žlutá barva značí, že monitor je v pohotovostním režimu či režimu úspory energie. Minus/Plus Je-li aktivní funkce OSD (zobrazení nabídky na obrazovce), stisknutím tlačítka Minus nebo Plus můžete procházet možnosti nabídky OSD. Funkce nabídky na obrazovce Stisknutím zobrazíte nabídku na obrazovce. Opětovným stisknutím provedete výběr položky nabídky na obrazovce. Tlačítko pro automatické nastavení / Ukončení Je-li aktivní nabídka na obrazovce, stisknutím tlačítka Auto ji ukončíte. Jakmile bude nabídka na obrazovce neaktivní, stiskněte tlačítko Auto a monitor automaticky provede optimalizaci polohy zobrazení, zaostření a hodin na displeji. Tlačítko Empowering Stisknutím tlačítka Empowering otevřete nabídku na obrazovce Správa barev eColor společnosti Acer a získáte přístup k režimům scénářů.

HDMI DC IND-SubDVI HDMI DC IND-SubDVIAUDIO INDC IND-SubDVI AUDIO INDC IND-SubAUDIO INHDMI 1 (MHL) HDMI 2 (MHL) HDMI/DP/HDMI (MHL) DVI/HDMI (MHL) /Čeština Předpisy a bezpečnostní upozornění Upozornění FCC (Federálního výboru pro telekomunikace) Toto zařízení bylo testováno a splňuje limity pro třídu B digitálních zařízení, podle oddílu 15 Pravidel FCC. Tyto limity zabezpečují odpovídající ochranu proti škodlivému rušení při instalaci v domácnosti. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii, a pokud není instalováno a používáno v souladu s instrukcemi, může způsobit škodlivé rušení rádiové komunikace. Nelze však zaručit, že se rušení v určité instalaci neobjeví. Jestliže toto zařízení způsobí škodlivé rušení rádiového nebo televizního příjmu, které lze zjistit vypnutím nebo zapnutím zařízení, je uživateli doporučeno pokusit se rušení potlačit jedním z následujících opatření: Přesměrujte nebo přemístěte přijímací anténu. Zvětšete odstup mezi zařízením a přijímačem. Připojte zařízení k jinému výstupu okruhu, než ke kterému je nyní připojen. Poraďte se s distributorem nebo zkušeným technikem specializovaným na obor rádio a televizory. Prohlášení o shodě CE Společnost Acer Inc. tímto prohlašuje, že tento monitor LCD je v souladu se základními požadavky a dalšími platnými ustanoveními směrnice EMC 2004/108/EC, 2006/95/EC (směrnice týkající se nízkého napětí), směrnice RoHS 2002/95/EC a směrnice 2009/125/EC, týkající se rámců pro stanovení požadavků na ekologickou konstrukci pro produkty využívající energii. Upozornění: Nezvedejte monitor za základnu, aby nedošlo k poškození monitoru. Upozornění: Stíněné kabely Veškerá připojení k jiným zařízením výpočetní techniky je nutno provádět s využitím stíněných kabelů, aby byla zajištěna shoda s předpisy pro elektromagnetickou kompatibilitu (EMC). Upozornění: Periferní zařízení K tomuto zařízení smějí být připojena pouze periferní zařízení (zařízení pro vstup a výstup signálu, terminály, tiskárny apod.) certifikovaná ohledně shody s limity pro třídu B. Provoz necertifikovaných periferních zařízení pravděpodobně způsobí rušení příjmu rádia a televize. Varování Změny nebo úpravy, které nejsou výslovně schváleny výrobcem, by mohly anulovat oprávnění uživatele používat tento produkt (oprávnění garantuje Federální výbor pro telekomunikace). Provozní podmínky Toto zařízení vyhovuje požadavkům FCC, oddíl 15. Provoz podléhá těmto dvěma podmínkám: (1) toto zařízení nesmí být zdrojem škodlivého rušení a (2) toto zařízení musí akceptovat jakékoli přijímané rušení, včetně rušení, které může být příčinou nežádoucího provozu. Upozornění: Uživatelé v Kanadě Tento digitální přístroj třídy B vyhovuje kanadskému standardu ICES-003. Remarque à l'intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Likvidace zařízení vyřazených uživateli v soukromých domácnostech v Evropské unii Tento symbol na produktu nebo jeho obalu znamená, že produkt nesmí být likvidován s běžným domácím odpadem. Namísto toho přejímáte odpovědnost za likvidaci zařízení tak, že je odevzdáte na určeném sběrném místě pro recyklaci vyřazených elektrických a elektronických zařízení. Třídění a recyklace vyřazených zařízení přispívá k ochraně přírodních zdrojů a zajistí recyklaci zařízení způsobem, jenž ochrání zdraví osob i životního prostředí. Další informace o tom, kde můžete své vyřazené zařízení předat k recyklaci, vám poskytne místní obecní úřad, komunální služby nebo obchod, kde jste produkt zakoupili.Čeština TECHNICKÉ ÚDAJE *Roční spotřeba energie se počítá s využitím typické spotřeby energie 4 hodiny denně, 365 dní v roce. Panel LCD Provozní systém Barevný LCD TFT Velikost 24”W (61 cm) Rozteč pixelů 0,276 mm (horizontálně) × 0,276 mm (vertikálně) Jas 250 cd/m

(typický) Kontrast Max. 100 000 000:1 (ACM) Úhel sledování 170° (horizontálně) 160° (vertikálně) (CR=10) Doba odezvy 5 ms (zapnuto/vypnuto) Typ panelu TN Video R, G, B analogové rozhraní Horizontální frekvence 30 kHz–80 kHz Vertikální frekvence 55–75 Hz Zobrazení 16,7 Milionů Frekvence bodů 180 MHz Maximální rozlišení 1920 × 1080 při 60 Hz Funkce Plug & Play VESA DDCCI/DDC2B Třída energetické efektivity A *Roční spotřeba energie 34 (kWh) (pro model se vstupem HDMI) Spotřeba energie (při jasu 250 nitů) Režim Zapnuto 19,8 W (typicky) Režim spánku 0,46 W (typicky) Režim Vypnuto 0,45 W (typicky) Konektor vstupu D-Sub DVI-D 24kolíkový (pouze model s duálním vstupem ) HDMI 19kolíkový (pouze model se vstupem HDMI) DP (pouze model se vstupem DP) MHL (pouze model se vstupem MHL) Vstupní videosignál Analogový: 0,7 Vp-p (standardní), 75 OHM, pozitivní Digitální signál (pouze model s duálním vstupem) Signál HDMI (pouze model se vstupem HDMI) (volitelné) DP (pouze model se vstupem DP) (volitelné) MHL (pouze model se vstupem MHL) (volitelné) Maximální velikost obrazovky Horizontálně: 531 mm Vertikálně: 299 mm Zdroj napájení 19 V 2.1 A (2,1 A) Podmínky okolního prostředí Provozní teplota: 0 až 40 °C Skladovací teplota -20 °C až 60 °C Provozní vlhkost: 20 % až 85 % Rozměry 565,0 (Š) × 400,9 (V) × 178,9 (H) mm Hmotnost (čistá) 3,83 kg (čistá) Technické údaje mechanismu Naklonění: -5° až +15° Otáčení: Ne Nastavení výšky: Ne Otočení: Ne Odnímatelný stojan: Ano Externí ovládací prvky Spínače a tlačítka Tlačítko napájení

Auto/Ukončit Tlačítko Empowering (E) Tlačítko vstupu Funkce Kontrast Jas

aostření Clo ck (Hodiny) H. poloha

1. Vypnite monitor a odpojte napájací kábel počítača.

2. 2-1 Pripojte obrazový kábel

5. Zapnite monitor a počítač.
