BRUKSANVISNING G246HLA ACER

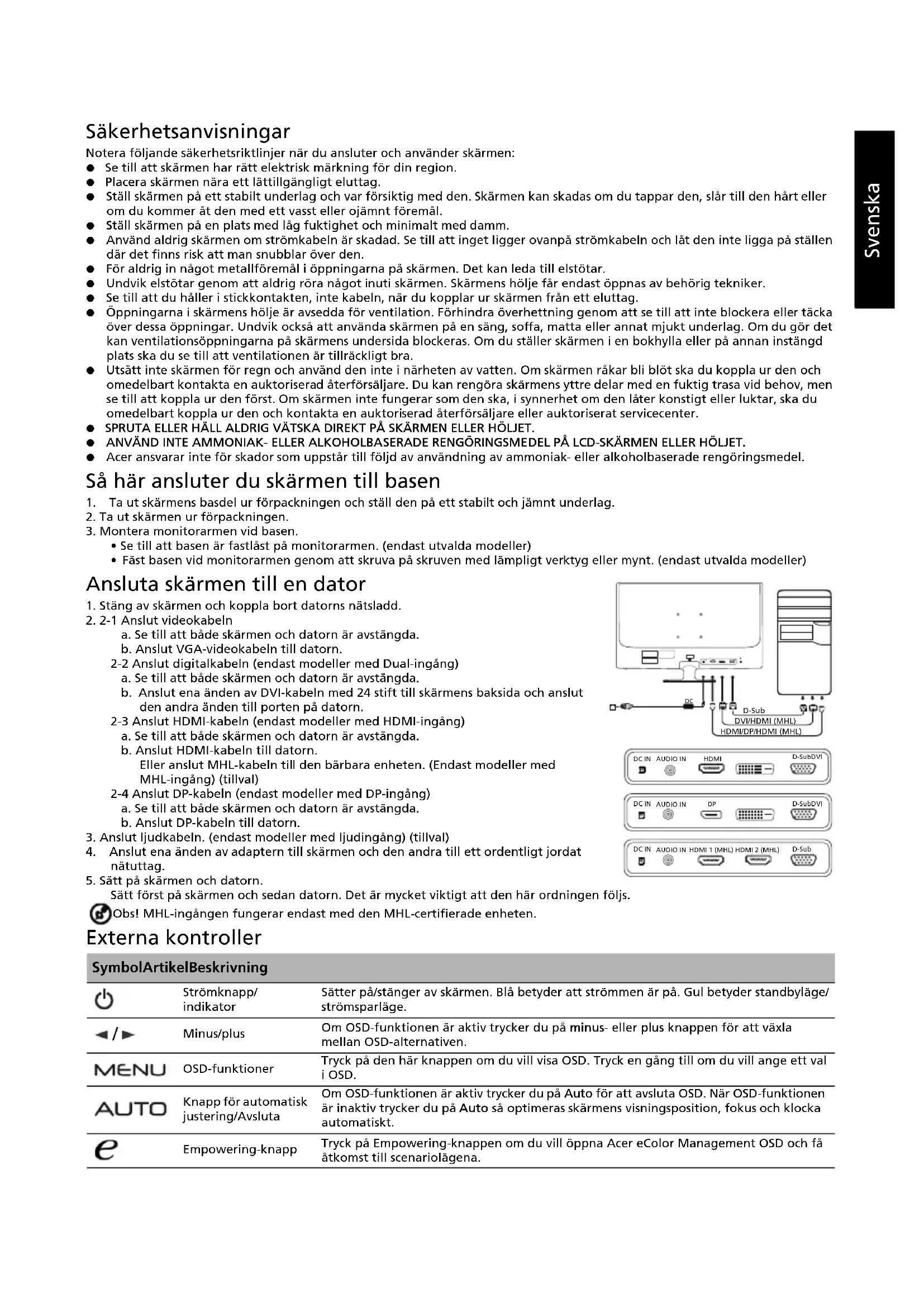

Все спецификации могут быть изменены без предварительного уведомления.Svenska Säkerhetsanvisningar Notera följande säkerhetsriktlinjer när du ansluter och använder skärmen: Se till att skärmen har rätt elektrisk märkning för din region. Placera skärmen nära ett lättillgängligt eluttag. Ställ skärmen på ett stabilt underlag och var försiktig med den. Skärmen kan skadas om du tappar den, slår till den hårt eller om du kommer åt den med ett vasst eller ojämnt föremål. Ställ skärmen på en plats med låg fuktighet och minimalt med damm. Använd aldrig skärmen om strömkabeln är skadad. Se till att inget ligger ovanpå strömkabeln och låt den inte ligga på ställen där det finns risk att man snubblar över den. För aldrig in något metallföremål i öppningarna på skärmen. Det kan leda till elstötar. Undvik elstötar genom att aldrig röra något inuti skärmen. Skärmens hölje får endast öppnas av behörig tekniker. Se till att du håller i stickkontakten, inte kabeln, när du kopplar ur skärmen från ett eluttag. Öppningarna i skärmens hölje är avsedda för ventilation. Förhindra överhettning genom att se till att inte blockera eller täcka över dessa öppningar. Undvik också att använda skärmen på en säng, soffa, matta eller annat mjukt underlag. Om du gör det kan ventilationsöppningarna på skärmens undersida blockeras. Om du ställer skärmen i en bokhylla eller på annan instängd plats ska du se till att ventilationen är tillräckligt bra. Utsätt inte skärmen för regn och använd den inte i närheten av vatten. Om skärmen råkar bli blöt ska du koppla ur den och omedelbart kontakta en auktoriserad återförsäljare. Du kan rengöra skärmens yttre delar med en fuktig trasa vid behov, men se till att koppla ur den först. Om skärmen inte fungerar som den ska, i synnerhet om den låter konstigt eller luktar, ska du omedelbart koppla ur den och kontakta en auktoriserad återförsäljare eller auktoriserat servicecenter. SPRUTA ELLER HÄLL ALDRIG VÄTSKA DIREKT PÅ SKÄRMEN ELLER HÖLJET. ANVÄND INTE AMMONIAK- ELLER ALKOHOLBASERADE RENGÖRINGSMEDEL PÅ LCD-SKÄRMEN ELLER HÖLJET. Acer ansvarar inte för skador som uppstår till följd av användning av ammoniak- eller alkoholbaserade rengöringsmedel. Så här ansluter du skärmen till basen

1. Ta ut skärmens basdel ur förpackningen och ställ den på ett stabilt och jämnt underlag.

2. Ta ut skärmen ur förpackningen.

3. Montera monitorarmen vid basen.

• Se till att basen är fastlåst på monitorarmen. (endast utvalda modeller)

• Fäst basen vid monitorarmen genom att skruva på skruven med lämpligt verktyg eller mynt. (endast utvalda modeller) Ansluta skärmen till en dator

1. Stäng av skärmen och koppla bort datorns nätsladd.

2. 2-1 Anslut videokabeln

a. Se till att både skärmen och datorn är avstängda. b. Anslut VGA-videokabeln till datorn. 2-2 Anslut digitalkabeln (endast modeller med Dual-ingång) a. Se till att både skärmen och datorn är avstängda. b. Anslut ena änden av DVI-kabeln med 24 stift till skärmens baksida och anslut den andra änden till porten på datorn. 2-3 Anslut HDMI-kabeln (endast modeller med HDMI-ingång) a. Se till att både skärmen och datorn är avstängda. b. Anslut HDMI-kabeln till datorn. Eller anslut MHL-kabeln till den bärbara enheten. (Endast modeller med MHL-ingång) (tillval) 2-4 Anslut DP-kabeln (endast modeller med DP-ingång) a. Se till att både skärmen och datorn är avstängda. b. Anslut DP-kabeln till datorn.

3. Anslut ljudkabeln. (endast modeller med ljudingång) (tillval)

4. Anslut ena änden av adaptern till skärmen och den andra till ett ordentligt jordat

5. Sätt på skärmen och datorn.

Sätt först på skärmen och sedan datorn. Det är mycket viktigt att den här ordningen följs. Obs! MHL-ingången fungerar endast med den MHL-certifierade enheten. Externa kontroller Symbol Artikel Beskrivning Strömknapp/ indikator Sätter på/stänger av skärmen. Blå betyder att strömmen är på. Gul betyder standbyläge/ strömsparläge. Minus/plus Om OSD-funktionen är aktiv trycker du på minus- eller plus knappen för att växla mellan OSD-alternativen. OSD-funktioner Tryck på den här knappen om du vill visa OSD. Tryck en gång till om du vill ange ett val i OSD. Knapp för automatisk justering/Avsluta Om OSD-funktionen är aktiv trycker du på Auto för att avsluta OSD. När OSD-funktionen är inaktiv trycker du på Auto så optimeras skärmens visningsposition, fokus och klocka automatiskt. Empowering-knapp Tryck på Empowering-knappen om du vill öppna Acer eColor Management OSD och få åtkomst till scenariolägena.

HDMI DC IND-SubDVI HDMI DC IND-SubDVIAUDIO INDC IND-SubDVI AUDIO INDC IND-SubAUDIO INHDMI 1 (MHL) HDMI 2 (MHL) HDMI/DP/HDMI (MHL) DVI/HDMI (MHL) /Svenska Föreskrifter och säkerhetsanmärkningar FCC-meddelande Denna utrustning har testats och funnits uppfylla gränsvärdena för en digital klass B-enhet enligt avsnitt 15 av FCC:s föreskrifter. Dessa gränsvärden är utformade för att ge ett rimligt skydd mot skadliga störningar vid installation i bostäder. Denna utrustning alstrar, använder och kan utstråla radiofrekvensenergi och kan därför orsaka skadliga störningar på radiokommunikation om den inte installeras och används i enlighet med instruktionerna. Det går dock inte att ge några garantier för att störningar inte kommer att uppstå i en viss installation. Om utrustningen orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan upptäckas när utrustningen startas och stängs av, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder: Rikta om eller placera om mottagarantennen. Öka avståndet mellan enheten och mottagaren. Anslut enheten till ett uttag i en annan krets än den som mottagaren är ansluten till. Kontakta återförsäljaren eller en erfaren radio/tv-tekniker för hjälp. CE-försäkran om överensstämmelse Acer Inc. intygar härmed att denna LCD-skärm uppfyller erforderliga krav och andra relevanta villkor i EMC-direktivet 2004/108/EG, lågspänningsdirektivet 2006/95/EG och RoHS-direktivet 2002/95/EG och direktiv 2009/125/EG om upprättandet av en ram för att fastställa krav på ekodesign för energirelaterade produkter. Observera: För att förhindra skador på bildskärmen bör du inte lyfta bildskärmen i basen. Observera: Skärmade kablar Alla anslutningar till andra datorenheter måste ske med skärmade kablar för att EMC-föreskrifterna ska uppfyllas. Observera: Kringutrustning Endast kringutrustning (ingångs-/utgångsenheter, terminaler, skrivare osv.) som har certifierats för efterlevnad av klass B-värdena får anslutas till den här utrustningen. Användning tillsammans med icke-certifierad kringutrustning leder sannolikt till störningar av radio- och tv-mottagningen. Varning Ändringar eller modifieringar som inte uttryckligen godkänts av tillverkaren kan annullera användarens befogenhet, som medges av FCC (Federal Communications Commission), att använda den här produkten. Användningsvillkor Den här enheten uppfyller kraven i avsnitt 15 av FCC:s föreskrifter. Användningen lyder under följande två villkor: (1) den här enheten får inte orsaka skadlig störning, och (2) den här enheten måste tåla eventuella störningar som tas emot, inklusive störningar som kan orsaka oönskad funktionalitet. Observera: Användare i Kanada Den här digitala klass B-enheten uppfyller kraven i kanadensiska ICES-003. Remarque à l'intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Hantering av uttjänt utrustning för privathushåll i EU Den här symbolen på produkten eller dess förpackning anger att det inte är tillåtet att slänga den här produkten tillsammans med hushållsavfall. I stället är det ditt ansvar att kassera uttjänt utrustning genom att överlämna det till en återvinningscentral för elektriskt och elektroniskt avfall. Genom separat insamling och återvinning av din uttjänta utrustning vid kassering bidrar du till att bevara naturens resurser och se till att utrustningen återvinns på ett sätt som värnar om människans hälsa och miljön. Om du vill ha mer information om var du kan lämna din uttjänta utrustning till återvinning kan du kontakta kommunen, ditt avfallshanteringsföretag eller affären där du köpte produkten.Svenska SPECIFIKATION *Den årliga energiförbrukningen beräknas utifrån en typisk strömförbrukning i 4 timmar per dag, 365 dagar per år. LCD-skärm Teknik TFT LCD-färgskärm Storlek 24”W (61 cm) Pixelavstånd 0,276 mm (H) × 0,276 mm (V) Ljusstyrka 250 cd/m

(typiskt) Kontrast 100 000 000 :1 Max (ACM) Betraktningsvinkel 170° (H) 160° (V) (CR=10) Responstid 5 ms (på/av) Paneltyp TN Video R, G, B, analogt gränssnitt H-frekvens 30 kHz–80 kHz V-frekvens 55–75 Hz Skärmfärger 16,7 miljoner Pixelfrekvens 180 MHz Högsta upplösning 1920 × 1080 vid 60 Hz Plug & Play VESA DDCCI/DDC2B Energieffektivitetsklass A *Årlig energiförbrukning 34 (kWh) (för modeller med HDMI-ingång) Energiförbrukning (vid 250 cd/m

På-läge 19,8 W (typiskt) Viloläge 0,46 W (typiskt) Av-läge 0,45 W (typiskt) Ingångskontakt D-Sub DVI-D 24-stifts (endast modeller med Dual-ingång) HDMI 19-stifts (endast modeller med HDMI-ingång) DP (endast modeller med DP-ingång) MHL (endast modeller med MHL-ingång) Videosignalsingång Analog: 0,7 Vp-p (standard), 75 OHM, positiv Digital signal (endast modeller med Dual-ingång) HDMI-signal (endast modeller med HDMI-ingång) (tillval) DP (endast modeller med DP-ingång) (tillval) MHL (endast modeller med MHL-ingång) (tillval) Största skärmstorlek Horisontellt: 531 mm Vertikalt: 299 mm Strömkälla 19 V 2.1 A (2,1 A) Miljöfaktorer Temperatur vid drift: 0° till 40°C Temperatur vid förvaring: -20° till 60°C Fuktighet vid drift: 20 % till 85 % Mått 565,0 (B) x 400,9 (H) x 178,9 (D) mm Vikt (netto) 3,83 kg (netto) Mekaniska specifikationer Lutning: -5° till +15° Vridning: Nej Höjdjustering: Nej Pivotering: Nej Avtagbart fotstativ: Ja Externa kontroller Reglage/knappar Strömknapp

(Varm) Färg (Kall) Färg RGB-färgtemperatur Språk OSD-position OSD-timeout Autokonfiguration (endast modeller med analog ingång) Vidvinkelsläge (Full/förhållande) ACM på/av Val av ingående signal (endast modeller med Dualingång) DDC/CI på/av Skärminformation Återställ Avsluta Alla specifikationer kan ändras utan föregående meddelande.繁體中文
