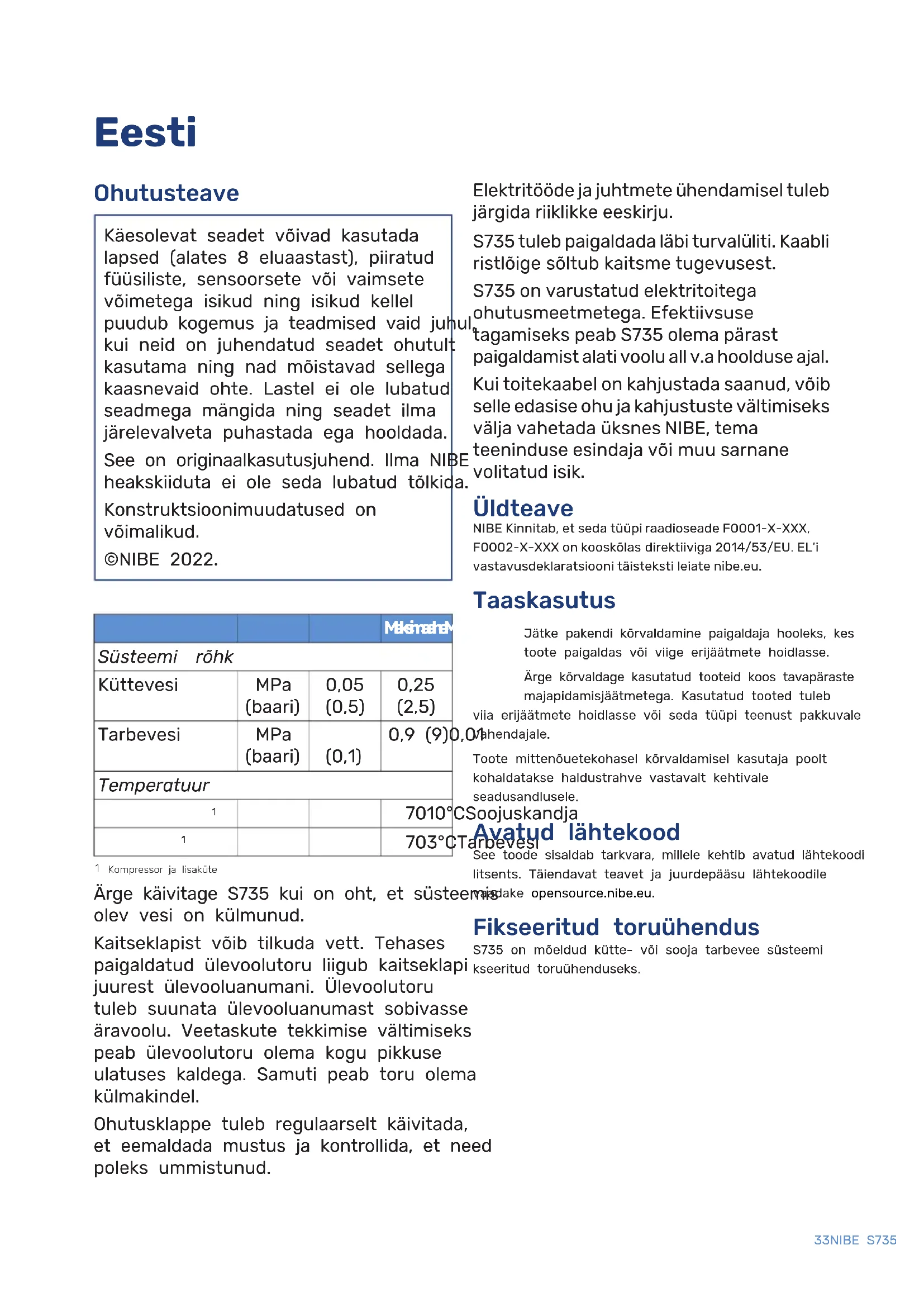

KASUTUSJUHEND S735 Nibe

Käesolevat seadet võivad kasutada lapsed (alates 8 eluaastast), piiratud füüsiliste, sensoorsete või vaimsete võimetega isikud ning isikud kellel puudub kogemus ja teadmised vaid juh kui neid on juhendatud seadet ohutuh kasutama ning nad mõistavad sellega kaasnevaid ohte. Lastel ei ole lubatud seadmega mängida ning seadet ilma järelevalveta puhastada ega hooldada.

See on originaalkasutusjuhend. Ilma NIBE heakskiiduta ei ole seda lubatud tõlkida.

Konstruktsioonimuudatused on võimalikud.

©NIBE 2022.

Elektritööde ja juhtmete ühendamisel tuleb järgida riiklikke eeskirju.

S735 tuleb paigaldada läbi turvalüliti. Kaabli ristlöige söltub kaitsme tugevusest.

S735 on varustatud elektritoitega ohutusmeetmetega. Efektiivsuse tagamiseks peab S735 olema pärast paigaldamist alati voolu all v.a hoolduse ajal. Kui toitekaabel on kahjustada saanud, võib selle edasise ohu ja kahjustuste vältimiseks välja vahetada üksnes NIBE, tema teeninduse esindaja või muu sarnane volitatud isik.

Üldteave

NIBE Kinnitab, et seda tüüpi raadioseade F0001-X-XXX, F0002-X-XXX on kooskõlas direktiiviga 2014/53/EU. EL'i vastavusdeklaratsiooni täisteksti leiate nibe.eu.

			Maksreha
Süsteemi rõhk
Küttevesi	MPa (baari)	0,05 (0,5)	0,25 (2,5)
Tarbevesi	MPa (baari)	(0,1)	0,9 (9)
Temperatuur
1			7010°
1			703°C

1 Kompressor ja lisaküte

Ärge käivitage S735 kui on oht, et süstee olev vesi on külmunud.

Kaitseklapist võib tilkuda vett. Tehases paigaldatud ülevoolutoru liigub kaitseklapi juurest ülevooluanumani. Ülevoolutoru tuleb suunata ülevooluanumast sobivasse äravoolu. Veetaskute tekkimise vältimiseks peab ülevoolutoru olema kogu pikkuse ulatuses kaldega. Samuti peab toru olema külmakindel.

Ohutusklappe tuleb regulaarselt käivitada, et eemaldada mustus ja kontrollida, et need poleks ummistunud.

Taaskasutus

Jätke pakendi kõrvaldamine paigaldaja hooleks, kes toote paigaldas või viige erijäätmete hoidlasse.

Ärge kõrvaldage kasutatud tooteid koos tavapäraste majapidamisjäätmetega. Kasutatud tooted tuleb viia erijäätmete hoidlasse või seda tüüpi teenust pakkuvale Mahendajale.

Toote mittenõuetekohasel kõrvaldamisel kasutaja poolt kohaldatakse haldustrahve vastavalt kehtivale seadusandlusele.

CSoojuskandja

Avatud lähtekood arbevesi

See toode sisaldab tarkvara, millele kehtib avatud lähtekoodi litsents. Täiendavat teavet ja juurdepääsu lähtekoodile

misdake opensource.nibe.eu.

Fikseeritud toruühendus

S735 on möeldud kütte- või sooja tarbevee süsteemi kseeritud toruühenduseks.

Käsitsemine

Soojuspump sisaldab äärmiselt tuleohtlikku külmaagensi. Eriti ettevaatlik tuleb olla käsitsemisel, paigaldamisel, hooldustööde tegemisel, puhastamisel ja vanametalliks lammutamisel, et vältida külmaagensi süsteemi kahjustamist ja vähendada lekkimisohtu.

Tähelepanu!

Töid külmaagensi süsteemides võivad teostada üksnes isikud, kelle on tuleohtliku külmaagensiga töötamiseks vajalikud kogemused ja teadmised.

Ohutusnõuded

HOIATUS

Ärge kasutage sulatusprotsessi kiirendamiseks või puhastamiseks muid aineid peale tootja poolt soovitatud ainete.

Seadet tuleb hoida ruumis, kus puuduvad pidevad süüteallikad (nt lahtine leek, aktiivne gaasipaigaldis või aktiivne elektriküttekeha).

Ei tohi augustada ega põletada.

Pange tähele, et külmaagens võib olla lõhnatu

ÜLDTEAVE

Toruühendused peaksid olema minimaalsed.

ALA KONTROLLID

Enne tuleohtlikku külmaagensi sisaldavate süsteemide käsitsemist tuleb viia läbi ohutuskontrollid, et tagada minimaalne süttimisoht.

TÖÖTAMISMEETOD

Töid tuleb teostada kontrollitud viisil, et vähendada kokkupuuteohtu põlevgaasi või -vedelikuga tööde käigus.

ÜLDINE TÖÖVAHEMIKULE

Kõikidele hooldustöid tegevatele töötajatele ja toote läheduses töötavatele isikutele tuleb anda juhised läbiviidava töö liigi kohta. Vältige tööde läbiviimist suletud ruumides. Töökohta ümbritsev ala peab olema lintidega eraldatud. Veenduge, et ala oleks ohutu, eemaldades sellelt põlevmaterjali.

KONTROLLIGE KÜLMAAGENSI OLEMASOLU

Kontrollige enne tööde alustamist ja nende tegemise ajal sobiva külmaagensi detektori abil külmaagensi olemasolu alal, et vajadusel teavitada hooldustehnikut võimalikust tuleohtlikust keskkonnast. Veenduge, et külmaagensi detektor sobib tuleohtliku külmaagensi puhul, s.t et see ei tekita sädemeid ega põhjusta süttimist.

TULEKUSTUTITE OLEMASOLU

Kui soojuspumbal viiakse läbi tuletöid, peab käepärast olema pulber- või süsihappegaaskustuti.

SÜÜTEALLIKATE PUUDUMINE

Seadmega ühendatud torud ei tohi sisaldada võimalikke süüteallikaid.

Isikutel, kes viivad läbi külmaagensi süsteemi ühendusi, sealhulgas nähtavaid, tuleohtlikku külmaagensit sisaldavaid või sisaldanud torusid puudutavaid töid, ei ole lubatud kasutada võimalikke süüteallikaid viisil, mis võib tekitada tule- või plahvatusohu.

Kõiki võimalikke süüteallikaid, sealhulgas suitsetamist, tuleks hoida ohutul kaugusel hooldustööde tegemise alast, kust võib lekkida tuleohtlikku külmaagensit. Enne tööde alustamist tuleb kontrollida seadet ümbritsevat ala, et tagada süttimisohu puudumine. Välja peavad olema pandud sildid "Suitsetamine keelatud".

ÕHUTATUD ALA

Veenduge, et töid tehtaks vabas öhus või et tööpiirkond oleks ventileeritud enne süsteemi avamist ja tuletöö tegemist. Ala peab tööde tegemise ajal olema

ventileeritud. Eralduva külmaagensi juures peab olema ventilatsioon, mille peaks suunama vabasse õhku.

JAHUTUSSEADMETE KONTROLLIMINE

Elektriliste komponentide asendamisel peavad varuosad sobima ettenähtud otstarbeks ja omama öigeid tehnilisi spetsikatsioone. Järgige alati hooldus- ja remonditöid puudutavaid tootja juhiseid. Kahtluste korral võtke ühendust tootja tehnilise osakonnaga.

Süsteemides, mille puhul kasutatakse tuleohtlikku külmaagensi, tuleb viia läbi järgmised kontrollid:

• Tegelik täitekogus peab vastama külmaagensi sisaldavate osade paigaldamise ruumi suurusele.
• Ventilatsiooniseadmed ja öhu väljalaskeava peavad töötama korralikult ning häireteta.
• Kaudse külmaagensi kontuuri kasutamisel kontrollige, kas sekundaarne kontuur sisaldab külmaagensi.
• Köik seadme märgistused peavad olema nähtavad ja selgesti loetavad. Ebaselged märgistused, märgid jms peab välja vahetama.
• Külmaagensi torud ja komponendid on paigutatud selliselt, et tõenäosus külmaagensi sisaldavate komponentide kahjustamiseks korrosiooni tekitavate ainetega on väike, kui need komponend ei ole tehtud korrosioonikindlast materjalist või korrosiooni eest õigesti kaitstud.

ELEKTRISEADMETE KONTROLLIMINE

Enne elektriliste komponentide remondija hooldustööde läbiviimist peab komponentide kontrollimiseks tegema ohutuskontrollid ja -toimingud. Vea puhul, mis võib kaasa tuua ohutusriski, ärge ühendage kontuuri ühegi vooluallikaga kuni viga on parandatud. Kui viga ei önnestu koheselt parandada ja töö peab jätkuma,

stuleb leida sobiv ajutine lahendus. Sellest peab teavitama seadme omanikku, et tagada kõikide asjaosaliste informeeritus.

Esmaste ohutuskontrollide tegemisel peab kontrollima, et:

• kondensaatorid oleksid tühjendatud. Tühjendamine peab toimuma ohutult, et ennetada süttimisohtu;
• külmaagensi täitmisel või kogumisel või süsteemi läbipuhumisel ei oleks kokkupuudet pingestatud elektriliste komponentide ega juhtmetega;
• süsteem oleks pidevalt maandatud.

HERMEETILISTE KOMPONENTIDE PARANDAMINE

Hermeetiliste komponentide parandamisel tuleb parandatav seade täielikult vooluvõrgust lahti ühendada enne, kui eemaldate mis tahes hermeetilised katted vms. Hoolduse ajal peavad seadmed olema kindlasti vooluvõrku ühendatud ning kriitilised kohad peavad olema varustatud lekete testimisseadmetega, et hoiatada mis tahes ohtlikest olukordadest.

Pöörake erilist tähelepanu sellele, et elektriosadega töötades ei muudetaks varjestust viisil, mis möjutaks kaitseklassi. See tähendab, et vältida tuleb kaablite kahjustamist, liigseid ühendusi, klemme, mis ei vasta originaalspetsikatsioonile, tihendite kahjustamist, vale suurusega ikaitserõngaid jms.

Veenduge, et seade on korrektselt kaitstud. Veenduge, et tihendid või tihendite materjalid pole kulunud sel määral, et need ei hoia enam ära põlevgaaside sisenemist. Varuosad peavad vastama tootja spetsikatsioonidele.

Tähelepanu!

Silikoontihendite kasutamine võib halvendada teatud tüüpi lekete testimisseadmete tõhusust. Integreeritud kaitselülititega komponente ei pea enne töö alustamist vooluvõrgust eraldama.

KAABELDUS

Veenduge, et kaableid ei kahjustaks kulumine, korrosioon, liigne surve, vibratsioon, teravad servad, ega mis tahe muud kahjulikud keskkonnamõjud. Kontrolli käigus võtke samuti arvesse seadme vananemise mõjusid ja kompressoritest võ ventilaatoritest tulenevat pidevat vibratsiooni.

VAAKUMEERIMINE

Järgmised lekketuvastusmeetodid on tunnistatud sobivaks tuleohtlikke külmaagense sisaldavate süsteemide puhul.

Tuleohtliku külmaagensi tuvastamiseks tuleb kasutada elektroonilisi lekketuvastajaid, kuid lekketuvastaja ei pruugi olla piisavalt tundlik või võib vajao uuesti kalibreerimist (lekketuvastusvahend tuleb kalibreerida alal, mis on külmaagensi täielikult vaba). Lekketuvastaja ei tohi olla võimalik süüteallikas ja see peab olema asjakohase külmaagensi jaoks sobiv. Lekketuvastusvahend peab olema seadistatud ja kalibreeritud asjakohase külmaagensi jaoks, tagamaks, et gaasi kontsentratsioon on max 25% asjakohase külmaagensi alumisest põlevgaasi kontsentratsioonist (alumine süttivuspiir, LFL).

Lekketuvastusvedelikud sobivad kasutamiseks enamike külmaagensite puhul, kuid vältida tuleb kloori sisaldavate detergentide kasutamist, kuna kloor võib reageerida külmaagensiga ja korrodeerida vasktorustikku.

Kui kahtlustate leket, tuleb kōrvaldada/kustutada kōik lahtised leegid. Lekke tuvastamisel, mis nõuab kõvajoodisjootmist, tuleb kogu külmaagens süsteemist eemaldada ja hoida eraldi konteineris. Alternatiivina saab külmaagensi hoida kõvajoodisjootmise alast eraldi süsteemi osas, mis on lekkest ohutus kauguses, juhul kui selle osa süsteemist saab sulgventiilide abil ohutult lahti ühendada. Süsteem tuleb tühjendada vastavalt lõigule “Eemaldamine ja tühjendamine”.

EEMALDAMINE JA TÜHJENDAMINE

¡Jahutuskontuuri avamisel remonditöödeks või muul põhjusel tuleb töid läbi viia stavapärasel viisil. Tuleohu töttu on oluline kasutada tõhusaimat viisi. Toimige vastavalt alltoodud juhistele.

1. Eemaldage külmaagens
2. Puhuge kontuur läbi inertse gaasiga.
3. Tühjendage kontuur.
4. Puhuge läbi inertse gaasiga.
5. Avage kontuur lõikamise või kõvajoodisjootmise abil.

dkoguge külmaagens ettenähtud balloonidesse. Puhastage süsteem stapnikuvaba lämmastikuga, et tagada aseadme ohutus. Võib tekkida vajadus seda

protseduuri mitu korda korrata. Kokkusurutud õhku ja hapnikku ei tohi kasutada.

Puhastage süsteem, pidurdades vaakumi hapnikuvaba lämmastikuga ning tagage süsteemi töörõhk, alandades rõhku atmosfäärirõhuni ja pumbates selle lõpuks vaakumisse. Korrake toimingut kuni süsteem on külmaagensist täielikult puhas. Pärast viimast läbipuhumist hapnikuvaba lämmastikuga alandage süsteemi rõhku

eatmosfäärirõhuni töövalmiduse tagamiseks. Sellist läbipuhumist peab alati tegema siis, kui torusüsteemi juures tehakse tuletöid.

Veenduge, et vaakumpumba väljalaskeava ei ole võimalike süüteallikate läheduses ja et avast on tagatud piisav ventilatsioon.

TÄITMINE

Lisaks tavapärastele täitmistoimingutele peab rakendama järgmisi meetmeid:

• veenduge, et täiteseadmete kasutamisel ei seguneks erinevad külmaagensid; torud ja juhtmed peavad sisalduva külmaagensi koguse minimeerimiseks olema võimalikult ^5 . lühikesed;
• Konteinereid tuleb hoida sobilikus asendis vastavalt juhistele.
• veenduge, et jahutussüsteem on maandatud enne selle täitmist külmaagensiga;
• Märgistage süsteem pärast täitmise lõpuleviimist (kui märgistus puudub). Kui ^8 kogus erineb eelseadistatud kogusest, peab märgistus sisaldama eelseadistatud ^9 kogust, lisatud täiendavat kogust ja lõppkogust. 10
• olge ettevaatlik, et Te ei täidaks jahutussüsteemi üle;

enne süsteemi taastäitmist kontrollige selle röhku hapnikuvaba lämmastikuga; pärast süsteemi täitmist, kuid enne selle kasutamist tehke lekkekontroll; tehke täiendav lekkekontroll enne süsteemi juurest lahkumist.

KÄIGUST MAHAVÖTMINE

Enne seadme käigust maha võtmist peab tehnik eranditult väga hästi tundma seadmeid ja kõiki nende koostisosi. Hea ta näeb ette, et külmaagens tuleb koguda ohutult. Enne kui kogutud külmaagensit võib taaskasutada, tuleb analüüsi vajaduse korral võtta öli- ja külmaagensi proovid. Selle toimingu alustamiseks on vaja elektritoidet.

1. Tutvuge seadme ja selle kasutamisega.mahavõtmiseks.
2. Tagage süsteemi elektriisolatsioon.
3. Enne toimingu alustamist veenduge, et

- külmaagensi mahuti mehaaniliseks käsitsemiseks oleksid käepärast vajalikud seadmed;

- kõik vajalikud ohutusseadmed oleksid käepärast ja et neid kasutataks õiges

• kogumisprotsessi üle peaks pidevat järelevalvet selleks volitatud isik;
• kogumisseadmed ja mahutid vastaksid asjakohastele standarditele.

Võimalusel pumbake külmaagensi süsteem vaakumisse.

1. Kui seda ei ole võimalik teha, valmistage harutoru, et külmaagensit saaks koguda süsteemi erinevatest osadest.
2. Kontrollige, et külmaagensi mahuti oleks enne kogumise alustamist kaalu peal.
3. Käivitage kogumisseade ja viige kogumine läbi vastavalt tootja juhistele.
   ^8 . Ärge täitke mahuteid üle (max. 80 % (kogust) vedelikku).
   Ärge ületage mahutite maksimaalset lubatud tööröhku, isegi mitte ajutiselt.
4. Kui mahutid on korralikult täidetud ja toiming lõpetatud, sulgege seadmete kõik sulgeventiilid ning eemaldage viivitamatult mahutid ja seadmed e süsteemist.
5. Kogutud külmaagensiga ei tohi täita ühtegi muud süsteemi enne, kui seda on puhastatud ja kontrollitud.

Märgistus

Seade tuleb varustada märgistusega, millel kirjas, et see on võetud käigust maha ja külmaagensist tühjendatud. Märgistusele tuleb lisada kuupäev ja allkiri. Kontrollige, et seade oleks varustatud märgistusega, et see sisaldab tuleohtlikku külmaagensit.

Kogumine

Parim tava näeb ette, et külmaagensit kogutakse ohutult, kui see lastakse süsteemist välja hooldustöödeks või käigust

Külmaagensi tohib koguda vaid ettenähtud külmaagensi mahutitesse. Veenduge, et käepärast oleks ettenähtud arv mahuteid, mis võimaldavad mahutada terve süsteemi koguse. Kõik kasutatavad mahutid peavad olema ette nähtud külmaagensi kogumiseks ja vastava külmaagensi jaoks märgistatud tivalmistatud spetsiaalselt külmaagensi

kogumiseks). Mahutitel peavad olema töökorras röhualandusventiilid ja sulgeventiilid. Tühjad kogumismahutid peavad enne kogumist olema kuivatatud võimalusel jahutatud.

Kogumisseade peab olema töökorras ja seadme kasutusjuhend käepärast. Seade peab sobima tuleohtliku külmasagensi kogumiseks.

Hooldus- ja remonditöid, mille tegemiseks läheb vaja teise koolitatud isiku abi, tuleb teha tuleohtlike külmaagenside käsitsemise jaolitust omava isiku järelevalve all.

Hooldus- ja remonditöid, mille tegemiseks läheb vaja teise isiku oskusi, tuleb teha ülalmainitud kvalikatsiooni omava isiku järelevalve all.

Täiesti töökorras ja kalibreeritud kaal peab samuti olema käepärast.

Torud peavad olema heas seisukorras ja varustatud lekkekindlate kiirliidestega. Enne kogumismasina kasutamist kontrollige, et see on töökorras ja hästi hooldatud. Asjakohased elektrilised komponendid peavad külmaagensi võimaliku lekkimise puhul süttimisohu ennetamiseks olema suletud. Kahtluste korral võtke ühendust tootjaga.

Tagastage külmaagensi tarnijale kogutud külmaagens öiges kogumismahutis ja koos asjakohase jäätmete saatelehega. Ärge laske külmaagensidel kogumisseadmetes ega mahutites seguneda.

Kui kompressorid/kompressori öli eemaldatakse, veenduge, et vastav seade oleks piisavalt tühjendatud, et määrdeainesse ei jääks tuleohtlikku külmaagensit. Kompressorid tuleb enne tarnijale tagastamist tühjendada. Tühjendamist vöib kiirendada vaid kompressori korpuse elektrikütte abil. Tühjendage süsteem ölist ohutult.

MITMESUGUST

Külmaagensi maksimaalne kogus: Vt paigaldusjuhendist lõiku "Tehniline kirjeldus".

• Kõikidel, kes käsitsevad külmaagensi kontuuri või avavad selle, peab olema akrediteeritud tööstusharu väljastatud kehtiv töend, mis kinnitab, et vastavalt tööstusharu poolt tunnustatud hindamisstandarditele on nad volitatud külmaagense ohutult käsitsema.
• Hooldustöid tohib teha ainult seadme tootja soovituste kohaselt.
