NÁVOD NA OBSLUHU S735 Nibe

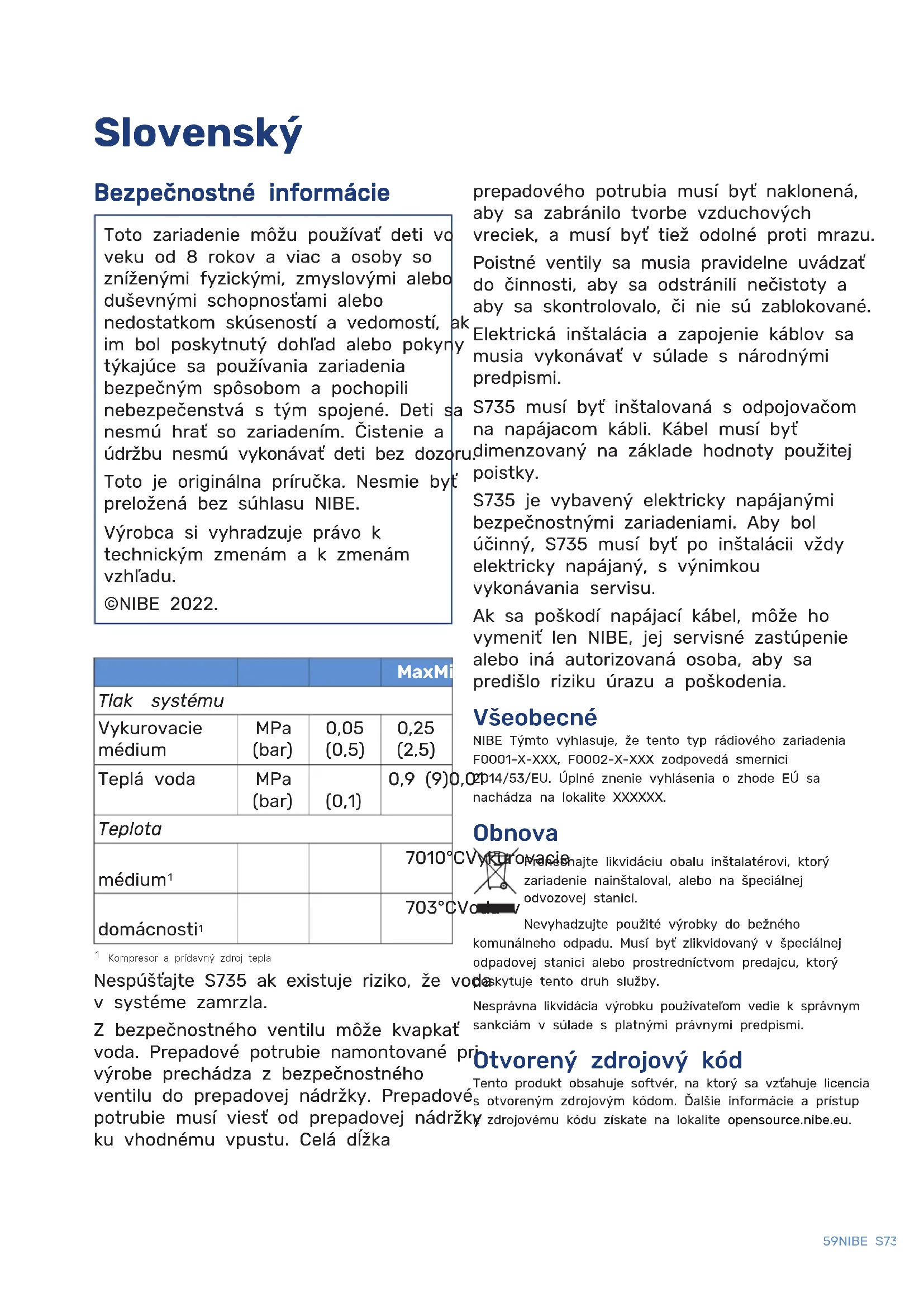

Bezpečnostné informácie
Toto zariadenie môžu používať deti vo veku od 8 rokov a viac a osoby so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami alebo nedostatkom skúseností a vedomostí, a im bol poskytnutý dohlad alebo pokyny týkajúce sa používania zariadenia bezpečným spôsobom a pochopili nebezpečenstvá s tým spojené. Deti sa nesmú hrat so zariadením. Čistenie a údržbu nesmú vykonávať deti bez dozo Toto je originálna príručka. Nesmie byt preložená bez súhlasu NIBE.
Výrobca si vyhradzuje právo k technickým zmenám a k zmenám vzhľadu.
©NIBE 2022.
prepadového potrubia musí byť naklonená, aby sa zabránilo tvorbe vzduchových vreciek, a musí byť tiež odolné proti mrazu. Poistné ventily sa musia pravidelne uvádzať do činnosti, aby sa odstránili nečistoty a aby sa skontrolovalo, či nie sú zablokované.
ak
Elektrická inštalácia a zapojenie káblov sa musia vykonávať v súlade s národnými predpismi.
a S735 musí byť inštalovaná s odpojovačom na napájacom kábli. Kábel musí byť ru dimenzovaný na základe hodnoty použitej y poistky.
S735 je vybavený elektricky napájanými bezpečnostnými zariadeniami. Aby bol účinný, S735 musí byť po inštalácii vždy elektricky napájaný, s výnimkou vykonávania servisu.
Ak sa poškodí napájací kábel, môže ho vymenit len NIBE, jej servisné zastúpenie alebo iná autorizovaná osoba, aby sa predišlo riziku úrazu a poškodenia.
| MaxMi | |||
| Tlak systému | |||
| Vykurovacie médium | MPa (bar) | 0,05 (0,5) | 0,25 (2,5) |
| Teplá voda | MPa (bar) | (0,1) | 0,9 (9) |
| Teplota | |||
| médium ^1 | 7010° | ||
| domácnosti ^1 | 703° | ||
^1 Kompresor a prídavný zdroj tepla
Nespúšťajte S735 ak existuje riziko, že v systéme zamrzla.
Z bezpečnostného ventilu môže kvapkať voda. Prepadové potrubie namontované p výrobe prechádza z bezpečnostného ventilu do prepadovej nádržky. Prepadov potrubie musí viest od prepadovej nádrž ku vhodnému vpustu. Celá dĺžka
Všeobecné
2014/53/EU. Úplné znenie vyhlásenia o zhode EÚ sa nachádza na lokalite XXXXXX.
Obnova
Vacie Prénechajte likvidáciu obalu inštalatérovi, ktorý zariadenie nainštaloval, alebo na špeciálnej odvozovej stanici.
Nevyhadzujte použité výrobky do bežného komunálneho odpadu. Musí byť zlikvidovaný v špeciálnej odpadovej stanici alebo prostredníctvom predajcu, ktorý daskytuje tento druh služby.
Nesprávna likvidácia výrobku používatel'om vedie k správnym sankciám v súlade s platnými právnymi predpismi.
Tento produkt obsahuje softvér, na ktorý sa vztahuje licencia s otvoreným zdrojovým kódom. Ďalšie informácie a prístup K' zdrojovému kódu získate na lokalite opensource.nibe.eu.
Pevná potrubná prípojka
S735 je určený na používanie s pevnou potrubnou prípojk k systému vykurovania alebo teplej vody.
Manipulácia
Zásahy na chladiacich systémoch musia vykonávať pracovníci, ktorí majú dostatok poznatkov a skúseností s prácou s horľavými chladivami.
Bezpečnostné opatrenia
VAROVANIE!
Nepoužívajte prostriedky na urýchlenie procesu rozmrazovania alebo na čistenie, ktoré nie sú odporúčané výrobcom.
Prístroj sa musí skladovať v miestnosti bez nepretržitých zdrojov vznietenia (napr. otvorený plameň, aktívne plynové zariadenie alebo aktivny elektrický ohrievač).
Nesmie sa prepichnút ani spálit.
Majte na pamäti, že chladivo môže byť bez zápachu
VŠEOBECNÉ
Systém potrubia by mal mať čo najmenši dĺžku.
KONTROLY MIESTA INŠTALÁCIE
Pred začatím prác na systémoch, ktoré obsahujú horľavé chladivá, sa musia vykonať bezpečnostné kontroly, aby sa riziko vznietenia znížilo na minimum.
PRACOVNÁ METÓDA
Bráce sa musia vykonávať kontrolovaným spôsobom, aby sa minimalizovalo riziko kontaktu s horľavým plynom alebo kvapalinou počas práce.
VŠEOBECNÉPOKYNYPRE ROZSAH PRÁC
Všetci pracovníci údržby a pracovníci, ktorí pracujú v tesnej blízkosti výrobku, musia byť poučení, aký druh práce sa má vykonať.
Nevykonávajte práce v uzavretých priestoroch. Oblast' okolo pracoviska musí byt uzavretá. Odstráňte horľavý materiál a uistite sa, že je oblast' bezpečná.
KONTROLA PRÍTOMNOSTI CHLADIVA
Pred prácu a počas nej kontrolujte, či sa v oblasti nenachádza chladivo, pomocou vhodného detektora chladiva, aby ste mohli informovať servisného technika, či sa v okolí vyskytuje horľavá atmosféra. Zaistite, aby bol detektor chladiva vhodný pre horľavé chladivo, t. j. aby nevytváral iskry ani nespôsoboval vznietenie iným spôsobom.
PRÍTOMNOSŤ HASIACICH PRÍSTROJOV
Ak sa na tepelnom čerpadle vykonávajú práce za tepla, musí byť k dispozícii hasiaci prístroj s práškom alebo oxidom uhličitým.
ABSENCIA ZDROJOV ZAPÁLENIA
Potrubia pripojené k jednotke nesmú obsahovať potenciálne zdroje vznietenia.
Pracovníci, ktorí pracujú s pripojeniami chladiaceho systému vrátane prístupu k potrubiam, ktoré obsahujú alebo obsahovali horľavé chladivo, nesmú používať potenciálne zdroje vznietenia takým spôsobom, ktorý by mohol viest’ k riziku požiaru alebo výbuchu.
Všetky potenciálne zdroje vznietenia vrátane fajčenia cigariet sa musia udržiavať v bezpečnej vzdialenosti od pracovného priestoru, kde môže uniknúť horľavé chladivo. Pred prácou je potrebné skontrolovať okolie zariadenia, aby ste sa uistili, že nehrozí nebezpečenstvo vznietenia. Musia byť vyvesené nápisy „Zákaz fajčit“.
VETRANÁ OBLAST
Pred otvorením systému a pred vykonaní akejkol'vek práce za tepla sa uistite, že s práca vykonáva vonku alebo, že je pracov oblast' vetraná. Počas práce musí byt priestor vetraný. V okolí akéhokol'vek vychádzajúceho chladiaceho média musí byt zabezpečené vetranie, ktoré by malo byt vedené do exteriéru.
KONTROLA CHLADIACEHO ZARIADENIA
Pri výmene elektrických komponentov musia byť náhradné diely vhodné na dany účel a musia mať správne technické špecikácie. Vždy dodržiavajte pokyny výrobcu týkajúce sa údržby a servisu. V prípade akýchkolívek pochybností sa obrátte na technické oddelenie výrobcu.
Pri zariadeniach, ktoré používajú horl'avé chladivá, sa musia vykonať nasledujúce kontroly.
- Skutočné množstvo náplne zodpovedá veľkosti priestoru, v ktorom sú nainštalované časti, ktoré obsahujú chladivo.
- Vetracie zariadenie a výstup fungujú správne a sú bez prekážok.
- Ak sa používa nepriamy chladiaci okruh skontrolujte, či sekundárny okruh obsahuje chladivo.
- Všetky označenia zariadení sú viditel'né zretel'né. Označenia, značky a podobné prvky, ktoré nie sú zretel'né, sa musia vymenit.
- Potrubia a komponenty chladiva sú umiestnené takým spôsobom, že nie je pravdepodobné ich vystavenie látkam, ktoré môžu korodovať komponenty obsahujúce chladivo, pokial tieto komponenty nie sú vyrobené z materiá ktorý je odolný proti korózii, alebo nie primerane chránený proti takejto korózi
bezpečnostné riziko, neprivádzajte do mvodu žiadne napájanie, kým sa porucha meodstráni. Ak poruchu nie je možné námžite napravit a prevádzka musí pokračovať, musí sa vykonať primerané dočasné riešenie. Toto musí byť oznámené vlastníkovi zariadenia, aby boli informované všetky strany.
Pri počiatočných bezpečnostných kontrolách sa musia vykonať nasledujúce kontroly.
Kondenzátory vybité. Vybitie sa musí vykonávať bezpečne, aby sa zabránilo riziku iskrenia.
Pri napíňaní alebo zhromažďovaní chladiva alebo pri preplachovaní systému nie sú odhalené žiadne elektrické komponenty ani živé káble.
Pri oprave utesnených komponentov musí byť pred odstránením akýchkol'vek utesnených krytov alebo podobných prvkov musí byť od elektrického zariadenia odpojený akýkol'vek elektrický zdroj. Ak je absolutne nevyhnutné mať počas prevádzky prívod elektriny do zariadenia, musí sa v najkritickejších bodoch vykonávať nepretržité sledovanie únikov, aby bolo možné upozornit na prípadné nebezpečné situácie.
Pri práci s elektrickými komponentmi venujte osobitnú pozornosť tomu, aby sa plášť nemenil spôsobom, ktorý ovplyvňuje úroveň ochrany. To znamená poškodenie káblov, zbytočné množstvo pripojení, svorky, ktoré nespíňajú pôvodné špecikácie, poškodené tesnenia, unesprávne priechodky atd'.
Sížabezpečte, aby bol prístroj správne zaistený.
KONTROLA ELEKTRICKÉHO ZARIADENIA Skontrolujte, či sa tesnenia alebo tesniace Opravy a údržba elektrických komponentov materiály neopotrebovali do takej miery, musia zahíňať počiatočné bezpečnostné aby už nemôžu zabrániť vniknutiu kontroly a postupy kontroly komponentov horľavých plynov. Náhradné diely musia V prípade poruchy, ktorá môže spôsobit' zodpovedať špecikáciám výrobcu.
UPOZORNENIE
Použitie silikónových tesnení môže brániť účinnosti určitých typov zariadení na sledovanie únikov. Komponenty so zabudovanou bezpečnostou nemusia byť pred začatím prác izolované.
ELEKTRICKÉ VEDENIE
Skontrolujte, či kabeláž nebude vystavená opotrebeniu, korózii, nadmernému tlaku, vibráciám, ostrým hranám alebo iným nepriaznivým vplyvom prostredia. Pri kontrole sa musia zohl'adniť aj účinky starnutia alebo trvalých vibrácií zo zdrojo: ako sú kompresory alebo ventilátory.
TESTOVANIE ÚNIKU
Nasledujúce metódy detekcie únikov sa považujú za prijatel'né pre systémy obsahujúce horľavé chladivá.
uskladniť oddelene od oblasti spájkovania v časti systému v bezpečnej vzdialenosti od miesta úniku, ak sa táto časť systému dá bezpečne odpojit uzatváracími ventilmi. Systém sa musí vyprázdnit v súlade s kapitolou „Demontáž a vypustenie“.
DEMONTÁŽ A VYPUSTENIE
Ak sa chladiaci okruh otvorí z dôvodu opráv alebo z iného dôvodu, práce sa musia ģvykonávať konvenčným spôsobom. Z dôvodu rizika požiaru je dôležité, aby sa uplatňovali osvedčené postupy. Postupujte podľa nižšie uvedeného postupu.
- Odstráňte chladivo.
2: Prefúknite okruh inertným plynom. - Vypustite okruh.
- Prefúknite inertným plynom.
- Okruh otvorte rozrezaním alebo pomocou spájky.
Na detekciu horl'avého chladiva sa musia Chladivo odčerpajte do určených nádob. používať elektronické indikátory únikov; ale systém vyčistite dusíkom bez obsahu indikátor únikov nemusí byť dostatočne kyslíka, aby bola jednotka bezpečná. Tento citlivý alebo môže byť potrebné ho proces môže byť potrebné zopakovať prekalibrovať (zariadenie na sledovanje niekol'kokrát. Nesmie sa používať stlačený únikov sa musí kalibrovať v oblasti úplne vzduch a kyslík.
bez chladiva). Indikátor únikov nesmie by potenciálnym zdrojom vznietenia a musí byť vhodný pre príslušné chladivo. Zariadenie na sledovanie únikov musí byť nastavené a kalibrované pre príslušné chladivo, aby sa zabezpečilo, že koncentrácia plynu je maximálne 25 % najnižšej horľavej koncentrácie (dolný limi horľavosti, LFL) príslušného chladiva.
Tekutiny na detekciu únikov sú vhodné n použitie s väčšinou chladív, ale treba sa vyhnút použitiu čistiacich prostriedkov obsahujúcichchlór, pretožechlór môže reagovať s chladivom a korodovať meden potrubie.
Systém vyčistite prerušením podtlaku dusíkom bez obsahu kyslíka a naplnením systému na prevádzkový tlak, uvoľnením tlaku na atmosférický tlak a napumpovaním do podtlaku. Opakujte tento postup, až kým v systéme nezostane žiadne chladivo. Po konečnom naplnení dusíkom bez obsahu kyslíka znížte tlak v systéme na atmosférický tlak, aby sa mohla vykonať práca. Ak sa má na potrubnom systéme vykonať spájkovanie, musí sa vždy vykonať tento typ prefúknutia.
Zaistite, aby sa vývod vákuovej pumpy ěnachádzal v blízkosti akýchkol'vek možných zdrojov zapálenia a aby bol výstup
Ak existuje podozrenie na únik, musia sadostatočne vetraný. odstránit/uhasit všetky otvorené plamene. PLNENIE
Ak sa zistí únik, ktorý si vyžaduje spájkovanie, všetko chladivo sa musí odstránit zo systému a uskladnit v samostatnej nádobe. Chladivo sa tiež môže
PLNENIE
Okrem konvenčných postupov plnenia sa musia vykonať nasledujúce kroky.
- Dbajte na to, aby sa pri používaní plniaceho zariadenia nemiešali rôzne chladivá. Hadice a vedenia musia byť čo najkratšie, aby sa minimalizoval uzavretý objem chladiva.
- Nádoby musia byť uložené vo vhodnej polohe v súlade s pokynmi.
- Pred naplnením chladiva sa uistite, že je chladiaci systém uzemnený.
- Po dokončení plnenia označte systém (ak ešte nie je označený). Ak sa množstvo líši od predinštalovaného množstva, 8. označenie musí obsahovať predinštalované množstvo, d'alšie pridané množstvo a celkové množstvo. 9.
- Dávajte mimoriadny pozor, aby ste nepreplnili chladiaci systém.
Pred naplnením systému vykonajte tlakovú skúšku pomocou dusíka bez obsahu kyslíka. Skontrolujte tesnosť systému po naplnení a pred jeho použitím. Pred opustením inštalácie vykonajte dálší test tesnosti. 11.
VYRADENIE Z PREVÁDZKY
Pred odstránením zariadenia z prevádzky musí byť technik jednoznačne velmi dobre Značenie oboznámený so zariadením a všetkými jeho zariadenie musí byť označené, že bolo súčastami. Osvedčené postupy predpisujú vyradené z prevádzky a že bolo vypustené bezpečné odčerpanie chladiva. Ak sa predopätovným použitím odčerpaného chladiva dátum a podpis. Skontrolujte, či je vyžaduje vykonanie analýz, musia sa zariadenie označené ako zariadenie odobrať vzorky oleja a chladiva. Pri spusteni obsahujúce horľavé chladivo. tejto úlohy musí byť k dispozícii elektrické napájanie.
- Oboznámte sa so zariadením a jeho použitím.
- Elektricky izolujte systém.
-
Pred začatím postupu sa uistite, že:
-
je k dispozícii potrebné vybavenie na mechanickú manipuláciu s nádobou s chladivom
- všetky potrebné osobné bezpečnostné prostriedky sú k dispozícii a používajú sa správne
- na proces odčerpávania neustále dohliada oprávnená osoba
- odčerpávacie zariadenie a nádoby spíňajú príslušné normy.
- Ak nie je možné napumpovať na podtlak, vyrobte vetvu, aby bolo možné chladivo získat' z rôznych častí systému.
Spustite odčerpávacie zariadenie a odčerpávajte podľa pokynov výrobcu.
- Nádoby neprepíňajte (max. 80 % (objem) kvapalného obsahu).
- Neprekračujte maximálny povolený pracovný tlak nádob, a to ani dočasne.
- Po správnom naplnení zásobníkov a dokončení procesu uzavrite všetky uzatváracie ventily v zariadení a okamžite vyberte nádoby a zariadenia zo zariadenia.
- Odčerpané chladivo sa nesmie naplnit do žiadneho iného systému pred jeho vyčistením a kontrolou.
Značenie
Zariadenie musí byť označené, že bolo vyradené z prevádzky a že bolo vypustené chladivo. Toto označenie musí obsahovať dátum a podpis. Skontrolujte, či je zariadenie označené ako zariadenie obsahujúce horľavé chladivo.
Odčerpávanie
Osvedčený postup predpisuje, aby boli všetky chladivá odčerpané bezpečne, ked' je chladivo vypustené zo systému, či už ide o servis alebo o vyradenie z prevádzky.
Chladivo sa musí zachytávať iba do vhodných nádob na chladivo. Zaistite, aby bol k dispozícii požadovaný počet nádob, ktoré dokážu pojať celý objem systému. Všetky nádoby, ktoré sa budú používať, musia byť určené na odčerpanie chladiva a óznačené pre dané chladivo (špeciálne určené na zber chladiva). Nádoby musia byť vybavené správne fungujúcimi tlakovými poistnými ventilmi a uzatváracími ventilmi.
Odčerpávacie zariadenie musí správne fungovať a musia byť k dispozícii pokyny pre dané zariadenie. Zariadenie musí byť vhodné na odčerpávanie horľavého chladiva.
Údržba a opravy, ktoré si vyžadujú pomoc inej vyškolenej osoby, sa musia vykonávať pod dohl'adom osoby s oprávnením na manipuláciu s horľavými chladivami.
Údržba a opravy, ktoré si vyžadujú zručnosti inej osoby, sa musia vykonávať pod dohl'adom osoby s vyššie uvedenou odbornosťou.
K dispozícii musia byť aj plne funkčné a kalibrované váhy.
Hadice musia byť v dobrom stave a vybavené rýchlospojkami odolnými voči úniku. Pred použitím odčerpávacieho zariadenia skontrolujte, či funguje správne, či je správne udržiavané. Príslušné elektrické komponenty musia byť zapečatené, aby sa predišlo vznieteniu pri úniku chladiva. Ak by ste mali nejaké pochybnosti, kontaktujte výrobcu.
Odčerpané chladivo vrátte dodávatel'ovi chladiva v správnej zbernej nádobe spolu s príslušnou poznámkou o preprave odpadu. Nemiešajte chladivá v odčerpávacích zariadeniach alebo nádobách.
Ak sa má odčerpať olej z kompresorov, zaistite, aby bolo príslušné zariadenie vypustené na prijatel'nú úroveň, aby sa zabezpečilo, že v mazive nezostane žiadne horľavé chladivo. Kompresory musia byť pred vrátením dodávatel'ovi vypustené. Na urýchlenie vypúštania sa môže použit' iba elektrické zahrievanie krytu kompresora. Bezpečne vypustite olej zo systému.
RÔZNE
Nedostatočné množstvo chladiva: Pozrite si technické špecikácie v príručke inštalácie.
- Každý, kto pracuje s chladiacim okruhom alebo otvára chladiaci okruh, musí mať platný certifikát od akreditovaného orgánu pre dané priemyselné odvetvie, ktorý uvádza, že podľa uznávaného hodnotiaceho štandardu daného odvetvia má oprávnenie na bezpečnú manipuláciu s chladivami.
- Servis sa smie vykonávať iba podľa odporúčaní výrobcu zariadenia.
