Toote tüüp	Kõrgsurvepesur
Bränd	Kärcher
Mudel	K5 Premium Smart Control Home
Kategooria	Eraklientide kodukasutus
Tüüpiline töökaal	15,8 kg
Mõõtmed (P × L × K)	414 × 306 × 588 mm
Toiteallikas	230 V, 50 Hz, 2,1 kW
Kaitseaste	IPX5, klass I
Töörõhk	12,5 MPa (maks 14,5 MPa)
Veevoolukiirus	7,5 l/min (maks 8,3 l/min)
Pesuaine vool	0,3 l/min
Maks. sissetuleva vee temperatuur	40 °C
Maks. imemiskõrgus	0,5 m
Ühenduvus	Bluetooth® KÄRCHER Home & Garden rakenduse kaudu
Smart Control süsteem	Rõhu ja annuse reguleerimine püstoli kaudu
3-in-1 mitmejoaga otsak	Lame-, pesuaine- ja pöördjuga
Auto-Stop funktsioon	Pumba seiskumine, kui hoob vabastatakse
Mootori termokaitse	Jah
Pesuaine mahutavus	Plug 'n' Clean pudel (kaasas)
Tarvikute hoiustamine	Sektsioon võrguga, vooliku hoidik, kerimine
Kõrgsurvevooliku pikkus	Määramata (sisseehitatud kerimine)
Garanteeritud helivõimsus	93 dB(A)
Käe-käe vibratsioon	1,2 m/s² (mõõtemääramatus 0,6)
Garantii	Vastavalt müüja tingimustele

Korduma kippuvad küsimused - K5 Premium Smart Control Home Kärcher

Kuidas püstolit seadmega siduda?

Ühendage seade vooluvõrku, seejärel vajutage püstoli '+' ja '-' nuppe samaaegselt vähemalt 3 sekundit. Kui Bluetooth®-ühendus on õnnestunud, kuvatakse LCD-ekraanil rõhutasemed ja raadiosümbolid.

Kuidas pesuainet kasutada?

Eemaldage Plug 'n' Clean pudeli kate ja suruge see pea allapoole liitmikku. Pöörake otsak asendisse 'MIX' ja reguleerige kontsentratsiooni +/- nuppudega. Pärast kasutamist loputage seadet 30 sekundit pesuaine tasemel 1.

Mida teha, kui seade ei käivitu?

Kontrollige, kas pistik on ühendatud ja lüliti asendis I/ON. Kui mootor ei käivitu, oodake 1 tund (termokaitse) või kontrollige 10 A kaitset. Kui probleem püsib, võtke ühendust klienditeenindusega.

Kuidas veefiltrit puhastada?

Keerake veevarustusühenduse liitmik lahti, eemaldage sõel lamedate tangidega, peske seda jooksva vee all ja paigaldage tagasi. Kontrollige, et see pole kahjustatud.

Kuidas püstoli patareisid vahetada?

Vajutage sulgurit, avage sektsioon, eemaldage kasutatud patareid, sisestage kaks uut AAA patareid polaarsust järgides, seejärel sulgege.

Mis on maksimaalne rõhk?

Maksimaalne lubatud rõhk on 14,5 MPa. Töörõhk on 12,5 MPa. Kasutage rõhu reguleerimiseks +/- nuppe vastavalt pinnale.

Kas ma saan vett paagist imeda?

Jah, KÄRCHER imivoolikuga (ref. 2.643-100). Täitke voolik veega, keerake see liitmikule ja kastke paaki. Maksimaalne imemiskõrgus on 0,5 m.

Kuidas seadet talvel hoiustada?

Tühjendage vesi: ühendage voolik lahti, lülitage seade sisse I/ON maksimaalselt 1 minutiks vee eemaldamiseks. Hoidke seda tarvikutega külmavabas ruumis.

Mida teha vee lekke korral?

Nõrk leke on tehniline. Kui see on tugev, lülitage seade välja, ühendage lahti ja võtke ühendust volitatud hooldusteenindusega.

Kuidas Boost-režiimi aktiveerida?

Boost-režiim aktiveeritakse KÄRCHER Home & Garden rakenduse kaudu või hoides '+' nuppu all. See tagab maksimaalse rõhu raskete mustuse jaoks.

KASUTUSJUHEND K5 Premium Smart Control Home Kärcher

③ Ruuvi M 4x22 (2 kpl)

④ Ruuvi M 4x16 (8 kpl)

Turvalaitteet

⚠️ VARO

Sovellettavat EU-direktiivit

2000/14/EY

2014/53/EU

2006/42/EY (+2009/127/EY)

2011/65/EU

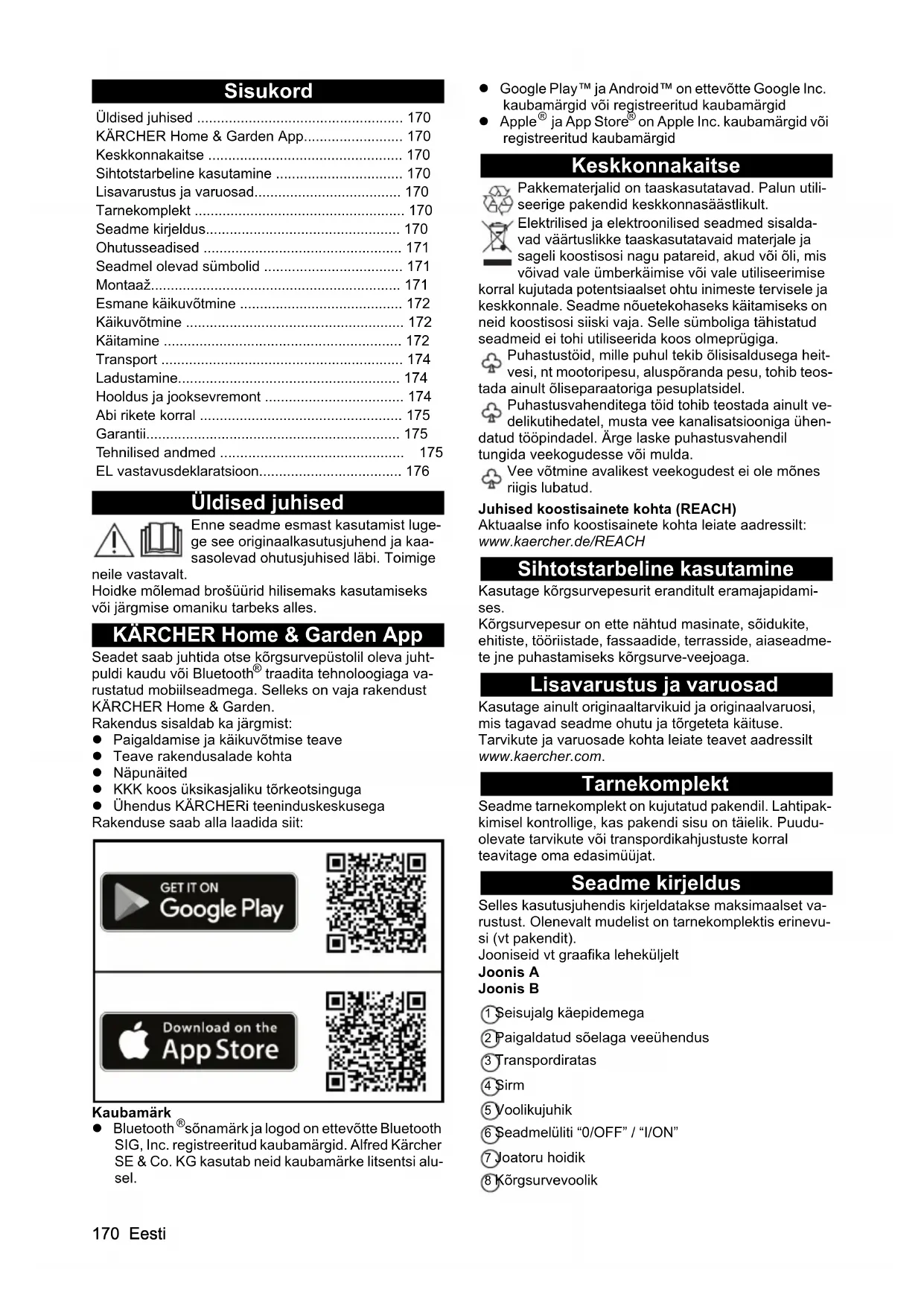

Sihtotstarbeline kasutamine 170

Lisavarustus ja varuosad.... 170

Tarnekomplekt 170

Seadme kirjeldus.... 170

Ohutusseadised 171

Seadmel olevad sümbolid 171

Montaaž.... 171

Esmane käikuvõtmine 172

Käikuvõtmine 172

Käitamine 172

Transport 174

Ladustamine....174

Hooldus ja jooksevremont 174

Abi rikete korral 175

Garantii.... 175

Tehnilised andmed 175

EL vastavusdeklaratsioon.... 176

Üldised juhised

Enne seadme esmast kasutamist lugege see originaalkasutusjuhend ja kaasasolevad ohutusjuhised läbi. Toimige

neile vastavalt.

Hoidke mölemad brošüürid hilisemaks kasutamiseks või järgmise omaniku tarbeks alles.

KÄRCHER Home & Garden App

Seadet saab juhtida otse körgsurvepüstolil oleva juht-puldi kaudu või Bluetooth® traadita tehnoloogiaga va-rustatud mobiilseadmega. Selleks on vaja rakendust KÄRCHER Home & Garden.

Rakendus sisaldab ka järgmist:

● Paigaldamise ja käikuvõtmise teave
- Teave rakendusalade kohta
- Näpunäited
- KKK koos üksikasjaliku törkeotsinguga
- Ühendus KÄRCHERi teeninduskeskusega

Rakenduse saab alla laadida siit:

GET IT ON Google Play

- Bluetooth®sönamärk ja logod on ettevõtte Bluetooth SIG, Inc. registreeritud kaubamärgid. Alfred Kärcher SE & Co. KG kasutab neid kaubamärke litsentsi alusel.

• Google Play™ ja Android™ on ettevõtte Google Inc. kaubamärgid või registreeritud kaubamärgid
• Apple® ja App Store® on Apple Inc. kaubamärgid või registreeritud kaubamärgid

Keskkonnakaitse

Pakkematerjalid on taaskasutatavad. Palun utiliseerige pakendid keskkonnasäästlikult.

Elektrilised ja elektroonilised seadmed sisaldavad väärtuslikke taaskasutatavaid materjale ja sageli koostisosi nagu patareid, akud või öli, mis võivad vale ümberkäimise või vale utiliseerimise korral kujutada potentsiaalset ohtu inimeste tervisele ja keskkonnale. Seadme nõuetekohaseks käitamiseks on neid koostisosi siiski vaja. Selle sümboliga tähistatud seadmeid ei tohi utiliseerida koos olmeprügiga.

Puhastustöid, mille puhul tekib ölisisaldusega heitvesi, nt mootoripesu, aluspöranda pesu, tohib teostada ainult öliseparaatoriga pesuplatsidel.

Puhastusvahenditega töid tohib teostada ainult vedelikutihedatel, musta vee kanalisatsiooniga ühendatud tööpindadel. Ärge laske puhastusvahendil tungida veekogudesse või mulda.

Vee võtmine avalikest veekogudest ei ole mõnes riigis lubatud.

Juhised koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt: www.kaercher.de/REACH

Sihtotstarbeline kasutamine

Kasutage kõrgsurvepesurit eranditult eramajapidamises.

Körgsurvepesur on ette nähtud masinate, söidukite, ehitiste, tööriistade, fassaadide, terrasside, aiaseadmete jne puhastamiseks körgsurve-veejoaga.

Kasutage ainult originaaltarvikuid ja originaalvaruosi, mis tagavad seadme ohutu ja tõrgeteta käituse.

Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com.

Tarnekomplekt

Seadme tarnekomplekt on kujutatud pakendil. Lahtipakkimisel kontrollige, kas pakendi sisu on täielik. Puudu-olevate tarvikute või transpordikahjustuste korral teavitage oma edasimüüjat.

Seadme kirjeldus

Selles kasutusjuhendis kirjeldatakse maksimaalset varustust. Olenevalt mudelist on tarnekomplektis erinevusi (vt pakendit).

Jooniseid vt graafika leheküljelt

Joonis A

Joonis B

① Seisujalg käepidemega
② Paigaldatud söelaga veeühendus
③ Transpordiratas
④ Sirm
⑤ Voolikujuhik
⑥ Seadmelüli ti "0/OFF" / "I/ON"
⑦ Joatoru hoidik
⑧ Körgsurvevoolik

⑨*Plug 'n' Clean puhastusvahendi pudel
⑩ Hoidik / körgsurvepüstoli parkimispositsioon
⑪ Kolm-ühes Multi Jet joatoru 3 joatüübiga (vt ka peatükki Smart Control System)
⑫Smart Control körgsurvepüstol
⑬ LCD displei (vt ka peatükki LCD displei)
⑭ Patareipesa lukustus
⑮Akulaegas
16„+/-“ klahvid rõhu reguleerimiseks
⑰Körgsurvepüstoli lukusti
⑱Klahv körgsurvevooliku lahutamiseks körgsurvepüstolist
⑲Körgsurvepüstoli hoob
20 Transpordikäepide, väljatömmatav
21 Kandekäepide
22 Voolikuhoidja
②3 Körgsurve-voolikutrummel
⑳Voolukutrumli käsivänt
25 Tüübisilt
26 Tarvikulaegas
27Võrgukinnituse konks
28 Tarvikulaeka võrk
29 Võrgupistikuga võrguühendusjuhe
③0 Kaasasolevad kruvid ja tüüblid
③1 Veeühenduse liitmik
32**Aiavoolik laiatarbe liitmikuga
- Kangatugevdusega
– Läbimõõt vähemalt 1/2 tolli (13 mm)
– Pikkus vähemalt 7,5 m
33**KÄRCHERi imemisvoolik veevarustuseks avatud mahutitest (tell.nr 2.643-100.0)
34*Puhastusvahendi mahutiga vahudüüs Puhastusvahend imetakse mahutist välja ja tekib tugev puhastusvahendi vaht.
35*Pöörlev pesuhari (nt auto puhastamiseks)
* Valikul, ** lisaks nõutav

LCD displei

Joonis C

① Kasutusala (1-SOFT / 2-MEDIUM / 3-HARD koos 2 vastava surveastmega)
②BOOST funktsiooni näit
③ Joatüübi soovitus (lamejuga / puhastusvahend / mustusefrees)
④ Näidik Bluetooth ^® ühendus
⑤ Signaalitugevuse olek (4 astet)
⑥ Aku olek (tühi, peaaegu tühi, keskmine, täis)
⑦ Puhastusvahendi aste (1 / 2 / 3)

Kaasasolevad kruvid ja tüüblid

Joonis D

① Seisujala tüübel (2 tk)

② Kruvi M 4x20 (2 tk)
③ Kruvi M 4x22 (2 tk)
④ Kruvi M 4x16 (8 tk)

Ohutusseadised

ETTEVAATUS

Puuduvad või muudetud ohutusseadised

Ohutusseadised on ette nähtud Teie kaitseks.

Ärge kunagi muutke või hiilige kõrvale ohutusseadis- test.

Seadmelüliti

Seadmelüliti hoiab ära seadme tahtmatu käitamise.

Körgsurvepüstoli lukusti

Lukusti blokeerib körgsurvepüstoli hoova ja hoiab ära seadme tahtmatu käivitamise.

Auto-stopp funktsioon

Kui kõrgsurvepüstolil asuv hoob lahti lastakse, lülitab survelüliti pumba välja ja kõrgsurvejuga peatub. Hoova vajutamisega lülitub pump jälle sisse.

Mootorikaitselüliti

Liiga suure voolutarbe korral lülitab mootorikaitselüliti seadme välja.

Seadmel olevad sümbolid

Ärge suunake kõrgsurvejuga inimestele, loomadele, aktiivsele elektrilisele varustusele ega seadmele endale.

Kaitske seadet külma eest.

Seadet ei tohi ühendada otse avalikku joogi-veevõrku.

Montaaž

Jooniseid vt graafika leheküljelt.

Pange kaasasolevad kruvid ja nendega sobiv kruvikee-raja valmis.

Monteerige enne käikuvõtmist lahtised kaasasolevad osad seadme külge.

Rataste monteerimine

1. Sisestage rattad.

Märkus

Pöörake tähelepanu ava joondamisele.

Joonis E

1. Kinnitage rattad 1 kruviga.

Aluse paigaldamine

1. Sisestage alus.
   Joonis F
2. Pange 2 tüüblit aukudesse nii kaugele kui võimalik.
3. Kinnitage alus 2 kruviga.

Joatoru hoidiku paigaldamine

1. Riputage toitejuhtme säilitushoidik.

2. Kinnitage hoidik 2 kruviga.

Joonis G

1. Kinnitage kaas 4 kruviga.

Joonis H

Transpordikäepideme paigaldamine

1. Kinnitage transpordikäepide.

Joonis I

1. Kinnitage transpordikäepide 2 kruviga.

Tarvikuvõrgu paigaldamine

1. Riputage tarvikuvörk konksude külge. Joonis J

Lükake kõrgsurvevoolik läbi voolikujuhiku

1. Pistke körgsurvevoolik tagant voolikujuhikust läbi. Joonis K

Veeühenduse liitmiku monteerimine

1. Kruvige veeühenduse liitmik seadme veeühendusele. Joonis L

Esmane käikuvõtmine

Märkus

Kui Te ei soovi seadet juhtida oma mobiilseadmega Bluetooth®ühenduse kaudu, peate läbi viima ainult jaotises „Kõrgsurvepüstoli sidestamine” esitatud sammud.

Laadige rakendus alla ja registreerige seade

1. Laadige alla rakendus KÄRCHER Home & Garden (vt peatükki KÄRCHER Home & Garden App).
2. Käivitage KÄRCHER Home & Garden rakendus.
3. Logige rakendusse KÄRCHER Home & Garden App. Vajadusel looge selleks konto.
4. Skannige lisatud QR-kood. Körgsurvepesur registreeritakse.

Märkus

Kui Teil pole kaasasolevat QR-koodi käepärast, võite seadme registreerida ka detaili- ja seerianumbriga. Mölemad numbrid on esitatud tüübisildil.

1. Järgige rakenduse KÄRCHER Home & Garden korraldusi.

Märkus

Pidage silmas, et aktiveerite enne körgsurvepüstoli sidestamist Bluetooth® oma mobiilseadmes.

Körgsurvepüstoli sidestamine

Märkus

Üksikasjaliku kirjelduse sidestamise kohta leiate veebi-lehelt https://www.kaercher.com/FCR.

1. Pistke kõrgsurvepesuri võrgupistik pistikupessa. Seade lülitub 60 sekundiks sidestusmoodusele. Selle aja jooksul on võimalik kõrgsurvepüstoli sidestamine.

2. Vajutage samaaegselt körgsurvepüstolil klahve “+” ja “-” vähemalt 3 sekundit. Kui sidestamine önnestub, näidatakse surveastmeid ning raadio ja Bluetooth® sümbolit displeil. Joonis M Sukelpump Bluetooth® ühendus on mobiilseadme ja körgsurvepesuri vahel automaatselt loodud.

Märkus

Vajadusel saate luua Bluetooth®ühenduse ka tagant-järgi, vajutades 10 sekundit klahvi “-”.

1. Kui sidestamiskatse ebaõnnestus:

a Tõmmake kõrgsurvepesuri võrgupistik pistikupe- sast välja.
b Oodake 20 sekundit.
c Sidestage körgsurvepüstol uuesti.

Käikuvõtmine

1. Asetage seade tasasele pinnale.
2. Voolikutrumliga seadmete puhul: Kerige körgsurve-voolik täielikult voolikutrumlilt maha.
3. Ilma voolikutrumlita seadmete puhul: Keerake kõrgsurvevoolik täielikult lahti ning kõrvaldage kõik võimalikud silmused ja keerdumised.

4. Tõmmake kõrgsurvevoolik täielikult läbi voolikujuhiku.

5. Pistke körgsurvevoolik körgsurvepüstolisse, kuni see kuuldavalt fikseerub.

Märkus

Pidage silmas nipli öiget väljajoondust. Joonis N

1. Kontrollige kindlat ühendust körgsurvevoolikust tömbamisega.

2. Ühendage vörgupistik pistikupessa.

Veevarustus

Ühendusväärtusi vt tüübisildilt või peatükist Tehnilised andmed. Järgige veevarustusettevõtte eeskirju.

TÄHELEPANU

Kahjustused saastunud vee töttu

Vees olev mustus võib pumpa ja tarvikuid kahjustada. Kaitseks soovitab KÄRCHER kasutada KÄRCHERi veefiltrit (erivarustus, tellimisnumber 4.730-059).

Ühendus veetoruga

TÄHELEPANU

Aquastopiga voolikuliitmik seadme veeühendusel Pumba kahjustus

Ärge kunagi kasutage seadme veeühendusel Aquastopiga voolikuliitmikku.

Veekraanil saate kasutada Aquastop-liitmikku.

1. Pistke aiavoolik veeühenduse liitmikule.
2. Ühendage aiavoolik veetoru külge.
3. Avage veekraan täielikult.

Joonis O

Vee sisseimemine avatud mahutitest

Käesolev körgsurvepesur sobib tagasilöögiventiiliga KÄRCHERi imivoolikuga (erivarustus, tellimisnr 2.643-100) pinnavee sisseimemiseks nt vihmaveetünnidest või tiikidest (maksimaalset sissevõtu körgust vt peatükist Tehnilised andmed).

Sissevõturežiimi korral ei ole veeühenduse liitmikku va- ja.

1. Täitke imivoolik veega.

2. Keerake imivoolik seadme veeühendusele ja riputage veeallikasse (nt vihmaveetünni).

Öhu eemaldamine seadmest

1. Lülitage seade sisse "I/ON".
2. Vabastage körgsurvepüstoli hoob.
3. Vajutage körgsurvepüstoli hooba. Seade lülitub sisse.
4. Laske seadmel maksimaalselt 2 minutit töötada, kuni vesi väljub körgsurvepüstolist mullideta.
5. Laske körgsurvepüstoli hoob lahti.
6. Lukustage körgsurvepüstoli hoob.

Käitamine

TÄHELEPANU

Pumba kuivkäik

Seadme kahjustus

Kui seade ei tekita 2 minuti jooksul rõhku, siis lülitage seade välja ja toimige vastavalt juhenditele peatükis Abi rikete korral.

Smart Control System

Körgsurvepüstolil elevate „+/-“ klahvidega saab valida surveastmeid ja puhastusvahendi doseerimisastmeid. Joatüübi vahetamine on võimalik kolm-ühes Multi Jet joatoru keeramisega.

Märkus

Materjalide tundlikkus võib olenevalt vanusest ja sei-sundist olla väga erinev. Seetõttu ei ole soovitused siduvad.

Lamejoaotsak
Surveas-te	Näidik Soovitatav	nt
		Kiviterassid, asfalt, metallpinnad, aiatööriistad (käru, labidas jms)
		Sõiduauto / mootorrattas, telliskivipinnad, krohvitud seinad, plast-mööbel
		Puitpinnad, jalgrattad, lii-vakivipinnad, rotang-mööbel

tusefrees Näidik Soovitatav

näidik Soovitatav

Käitamine körgsurvega

TÄHELEPANU

Värvitud või tundlike pindade kahjustus

Pinnad saavad liiga väikse joa kauguse või ebasobiva joatoru valiku tõttu kahjustada.

Hoidke värvitud pindade puhastamisel vähemalt 30 cm joa kaugust.

Ärge puhastage mustusefreesiga autorehve, värvi või tundlikke pindu nagu puit.

1. Pistke kolm-ühes Multi Jet joatoru sisse ja fikseerige 90° pöördega. Pidage seejuures silmas suunda! Joonis P

TÄHELEPANU

Joatüübi vahetamine kõrgsurvepüstoli vajutatud hoova korral

Joatoru kahjustused

Enne joatüübi vahetamist laske körgsurvepüstoli hoob lahti.

1. Valige joatüüp. Selleks keerake kolm-ühes Multi Jet joatoru, kuni vajalik joanäidik on üleval nähtav.
2. Lülitage seade sisse ("I/ON").
3. Vabastage körgsurvepüstoli hoob.
4. Vajutage körgsurvepüstoli hooba. Seade lülitub sisse.

Funktsioon BOOST aktiveerimine

Kangekaelse mustuse puhastamiseks saab funktsiooni BOOST aktiveerida 30 sekundiks, söltumata seadista- tud röhutasemest. Seejuures suureneb veesurve.

1. Hoidke körgsurvepüstoli nuppu „+” all, kuni LCD-ekraanil on märgitud BOOST.

Joonis Q

Pärast funktsiooni BOOST löppu töötab seade eelnevalt seatud röhutasemega.

Niipea kui teade ekraanil enam ei vilgu, on BOOST-funktsioon taas saadaval.

Käitamine pesuharjaga

TÄHELEPANU

Värvikahjustused

Pealispindade kahjustus määrdunud pesuharja töttu Tehke enne pesuharja rakendamist kindlaks, et pesuhari on vaba mustuse- või muudest osakestest.

Märkus

Pesuharjade kasutamisel töötab seade alarõhuga. See-tõttu saab puhastusvahendit juurde segada.

1. Pistke pesuhari körgsurvepüstolisse ja fikseerige 90° pöördega.

Käitamine puhastusvahendiga

⚠️ OHT

Ohutuskaardi eiramine

Rasked tervisekahjustused puhastusvahendi asjatundmatu kasutamise töttu

Järgige puhastusvahendi tootja ohutuskaarti, eelkõige juhiseid isikliku kaitsevarustuse kohta.

Märkus

Puhastusvahenditega käitamiseks on vaja Plug ‘n’ Clean puhastusvahendi pudelit. KÄRCHERi puhastusvahendeid saab osta kasutusvalmis Plug ‘n’ Clean puhastusvahendi pudelis.

1. Eemaldage kaas Plug 'n' Clean puhastusvahendi pudelilt.
2. Vajutage puhastusvahendi pudel avaga allapoole Plug 'n' Clean puhastusvahendi ühendusse. Joonis R
3. Keerake kolm-ühes Multi Jet joatoru puhastusvahendi düüsile "MIX", kuni körgsurvepüstoli röhunäidikul põleb LCD "MIX".

Käituse ajal lisatakse puhastusvahendi lahus vee- joale.

1. Seadistage körgsurvepüstoli +/- klahvidega puhastusvahendi soovitud kontsentratsioon.
2. Kasutage optsionaalselt vahudüüsi.

a Täitke puhastusvahendi paak puhastusvahendi lahusega. Pidage seejuures silmas puhastusvahendi pakendil olevaid doseerimisandmeid.
b Ühendage vahudüüs puhastusvahendi mahutiga.
c Pistke vahudüüs körgsurvepüstolisse ja fikseerige 90° pöördega.

Joonis S

Soovitatav puhastusmeetod

1. Pihustage puhastusvahend säästlikult kuivale pealispinnale ja laske möjuda (mitte kuivada).

2. Loputage vabanenud mustus körgsurvejoaga maha.

Puhastusvahendiga käitamise järel

1. Tömmake Plug 'n' Clean puhastusvahendi pudel hoidikust välja ja sulgege kaanega.
2. Pange puhastusvahendi pudel hoidikusse kaanega ülespoole.
3. Loputamiseks käitage seadet umbes 30 sekundit puhastusvahendi astmel 1.

Käituse katkestamine

1. Laske kõrgsurvepüstoli hoob lahti. Hoova lahtilaskmisel lülitub seade välja. Kõrgsurve süsteemis jääb püsima.
2. Lukustage körgsurvepüstoli hoob. Joonis T
3. Seadke kõrgsurvepüstol joatoruga parkimisposit-siooni.
4. Lülitage üle 5-minutiliste tööpauside korral seade välja "0/OFF".

Käituse lõpetamine

ETTEVAATUS

Rõhk süsteemis

Vigastused körgsurve all kontrollimatult väljatungiva vee töttu

Lahutage körgsurvevoolik körgsurvepüstolist või seadmest ainult siis, kui süsteemis pole rõhku.

1. Laske körgsurvepüstoli hoob lahti.
2. Sulgege veekraan.

3. Vajutage kõrgsurvepüstoli hooba 30 sekundit. Süsteemi veel allesjäänud rõhk lastakse välja.

4. Laske körgsurvepüstoli hoob lahti.

5. Lukustage körgsurvepüstoli hoob.

6. Lahutage seade veevarustusest.

7. Lülitage seade välja "0/OFF".

8. Tõmmake võrgupistik pistikupesast välja.

Transport

ETTEVAATUS

Kaalu eiramine

Vigastus- ja kahjustusoht

Pidage transportimisel silmas seadme kaalu.

Seadme kandmine

1. Töstke seade kandekäepidemetest üles ja kandke.

Seadme tömbamine

1. Tõmmake transpordikäepide välja, kuni see kuuldavalt fikseerub.

2. Tõmmake seadet transpordikäepidemest.

Seadme transportimine söidukis

1. Tõmmake enne lebavas asendis transportimist Plug 'n' Clean puhastusvahendi pudel hoidikust välja ja sulgege kaanega.

2. Kindlustage seade libisemise ja ümberkukkumise vastu.

Ladustamine

ETTEVAATUS

Kaalu eiramine

Vigastus- ja kahjustusoht

Pidage ladustamisel silmas seadme kaalu.

Seadme hoidmine

1. Pange seade tasasel pinnal seisma.
2. Lahutage joatoru körgsurvepüstolist.
3. Vajutage lahutusklahvi kõrgsurvepüstolil ja lahutage kõrgsurvevoolik kõrgsurvepüstolist.

TÄHELEPANU

Kõrgsurvevooliku kahjustus

Kõrgsurvevooliku kahjustus vale pöörlemissuuna töttu Pidage pealekerimisel silmas voolikutrumli pöörlemissuunda.

1. Voolikutrumliga seadmete puhul: Keerake voolikutrumlit vändaga vastupäeva ja kerige körgsurvevoolik peale.
2. Ilma voolikutrumlita seadmete puhul: Pange körgsurvevoolik seadmele hoiule.
3. Pange võrguühendusjuhe ja tarvikud seadmele hoiule.

Pidage enne pikemat ladustamist silmas täiendavaid juhiseid, vt peatükki Hooldus ja jooksevremont.

Antifriis

TÄHELEPANU

Külmumisoht

Mitte täielikult tühjendatud seadmed võivad külma töttu kahjustada saada.

Tühjendage seade ja tarvikud täielikult.

Kaitske seadet külma eest.

Järgnev peab olema täidetud:

Seade on veevarustusest lahutatud.
- Körgsurvepüstol on körgsurvevoolikust eraldatud.
1. Lülitage seade sisse "I/ON"
2. Oodake maksimaalselt 1 minut, kuni körgsurvevoolikust ei tule enam vett välja.
3. Lülitage seade välja.
4. Hoidke seadet koos köigi tarvikutega külmumiskindlas ruumis.

Hooldus ja jooksevremont

⚠️ OHT

Elektrilöögi oht

Vigastused voolu juhtivate osade puudutamise töttu Lülitage seade välja.

Tömmake vörgupistik välja.

Seade on hooldusvaba, st Te ei pea regulaarseid hool-dustöid teostama.

Sõela puhastamine veeühenduses

TÄHELEPANU

Kahjustatud söel veeühenduses

Seadme kahjustus vee saastumise töttu

Kontrollige söela enne veeühendusse panekut kahjustuste suhtes.

Puhastage vajaduse korral söela veeühenduses.

1. Eemaldage liitmik veeühenduselt.
2. Tõmmake söel näpitstangidega välja.
3. Puhastage söela voolava vee all. Joonis U
4. Pange söel veeühendusse.

Kõrgsurvepüstoli patareide vahetamine

Vaja on kahte AAA suurusega patareid või akut.

Patareid on äratarvitatud, kui körgsurvepüstoli displeil pole midagi näha või on näha vilkuvat patareisümbolit.

Joonis V

1. Vajutage sulgursiibrit.

Joonis W

1. Avage patareipesa.

2. Võtke akud välja.

3. Sisestage uued patareid ja veenduge seejuures, et poolused on õigesti joondatud.

4. Sulgege patareipesa.

5. Utiliseerige äratarvitatud akud vastavalt kehtivatele seadusesätetele.

Abi rikete korral

Riketel on tihti lihtsad põhjused, mille Te suudate ise kõrvaldada järgneva ülevaate abil. Kahtluse korral või siin mittenimetatud rikke puhul pöörduge palun volitatud klienditeeninduse poole.

⚠️ OHT

Elektrilöögi oht

Vigastused voolu juhtivate osade puudutamise töttu Lülitage seade välja.

Tömmake vörgupistik välja.

Seade ei tööta

1. Vajutage körgsurvepüstoli hooba. Seade lülitub sisse.
2. Kontrollige, kas tüübisildil esitatud pinge langeb kokku vooluallika pingega.
3. Kontrollige toitejuhet kahjustuste suhtes.
4. Kui mootor on ülekoormatud ja mootorikaitselüliti on vallandunud:
   a Lülitage seade välja "0/OFF".
   b Laske seadmel 1 tund maha jahtuda.
   c Lülitage seade sisse "I/ON" ja võtke jälle käiku.
   Kui rike esineb mitu korda, siis laske seadet kontrolida klienditeenindusel.

Seade ei käivitu, mootor undab

Pingelangus nõrga vooluvõrgu tõttu või pikenduskaabli kasutamisel

1. Sisselülitamisel vajutage köigepealt körgsurvepüstoli hooba, siis lülitage seade sisse "I/ON".

Seade ei saavuta rõhku

Vee pealevool on liiga väike

1. Avage veekraan täielikult.
2. Kontrollige vee pealevoolu piisava edastuskoguse suhtes.

Veeühenduses olev söel on määrdunud.

1. Tõmmake söel veeühendusest näpitstangidega välja.

2. Puhastage söela voolava vee all.

Seadmes on õhku.

1. Eemaldage seadmest öhk:
   a Lülitage seade ilma külgeühendatud joatoruta maksimaalselt 2 minutiks sisse.
   b Vajutage körgsurvepüstolit ja oodake, kuni vesi väljub körgsurvepüstolist mullideta.
   c Ühendage joatoru külge.
   d Pidage sissevõturežiimi puhul silmas max sisse-võtu kõrgust (vt peatükki Tehnilised andmed).

Tugevad röhukõikumised

1. Körgsurvedüüsi puhastamine:
   a Eemaldage mustus nõelaga düüsiavast.
   b Loputage körgsurvedüüsi eest veega.

2. Kontrollige vee pealevoolu kogust.

Seade ebatihe

1. Seadme vähene ebatihedus on tehniliselt tingitud. Tugeva ebatiheduse korral võtke ühendust volitatud klienditeenindusega.

Puhastusvahendit ei imeta sisse

1. Keerake kolm-ühes Multi Jet joatoru puhastusvahendi düüsile "MIX".

2. Kontrollige, kas Plug 'n' Clean puhastusvahendi pudel istub avaga allapoole puhastusvahendi ühenduses.

Kõrgsurvepüstolil puudub rõhunäit

Joonis X

1. Teostage uuesti körgsurvepesuriga sidestamine, vt peatükki Esmane käikuvõtmine.

Veateated

Joonis Y

1. Lülitage seade välja "0/OFF".

2. Tõmmake võrgupistik pistikupesast välja.

3. 20 sekundi pärast ühendage vörgupistik uuesti pistikupessa.

4. Lülitage seade sisse "I/ON".

Kui rike esineb mitu korda, siis laske seadet kontrollida klienditeenindusel.

Avariikäitus

Kui kõrgsurvepüstoli rõhuregulatsioonis on defekt, töötab kõrgsurvepesur maksimaalsel astmel.

1. Avariikäituse deaktiveerimine:

a Lülitage seade välja "0/OFF".
b Tömmake vörgupistik pistikupesast välja.
c 20 sekundi pärast ühendage vörgupistik uuesti pistikupessa.
d Lülitage seade sisse "I/ON".
Kui rike esineb mitu korda, siis laske seadet kontrollida klienditeenindusel.

Körgsurvepüstol ei tööta nõuetekohaselt

Joonis Z

Kõrgsurvepüstoli elektroonikas on tekkinud sisemine viga.

1. Vajutage sulgursiibrit.

Joonis W

1. Avage patareipesa.

2. Võtke akud välja.

3. Sisestage patareid ja veenduge seejuures, et poolused on õigesti joondatud.

4. Sulgege patareipesa.

Kui rike esineb mitu korda, siis laske körgsurvepüstolit kontrollida klienditeenindusel.

Garantii

Igas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad mistahes rikked kõrvaldame garantiiajal tasuta, kui põhjuseks on materjali- või tootmisviga. Garantiijuhtumil pöörduge ostu tõendava dokumendiga oma edasimüüja või lähima volitatud klienditeeninduse poole. (Aadressi vt tagaküljelt)

Õigus tehnilisteks muudatusteks.
Tehnilised andmed

	K 5 Premium Smart Control		Smart Control
Elektriühendus
Pinge	V		230
Faas	~		1
Sagedus	Hz		50
Tarbitav võimsus	kW	2,1	2,1
Kaitseliik		IPX5	IPX5
Kaitseklass		I	I
Võrgukaitse (inertne)	A 10	10
Veevõtuühendus
Juurdevoolurõhk (maks.)	MPa	1,2	1,2
Juurdevoolu temperatuur (maks.)	°C	40	40
Juurdevoolu kogus (min.)	l/min	10	10
Sissevõtu kõrgus (maks.)	m	0,5	0,5
Seadme võimsusandmed
Töörõhk	MPa	12,5	12,5
Maks. lubatud rõhk	MPa	14,5	14,5
Juurdevoolu kogus, vesi	l/minK 5	7,5Premium Smart Control	7,5Smart Control
Juurdevoolu kogus, maksi- l/min 8,3 8,3 maalne
Juurdevoolu kogus, puhas- l/min 0,3 0,3 tusvahend
Kõrgsurvepüstoli tagasi- N lõögijõud	N	1	7
Mõõtmed ja kaalud
Tüüpiline töökaal kg 15,8 15,7
Pikkus mm 414 402
Laius mm 306 306
Kõrgus	mm 588 588
Raadiomoodul SRD
Sagedus	MHz	868,7-869,2	868,7-869,2
Saatevõimsus ERP	mW	0,53	0,53
Bluetooth raadiomoodul
Sagedus	GHz	2,45	2,45
Saatevõimsus ERP	mW	6,3	6,3
Kindlakstehtud väärtused EN 60335-2-79 kohaselt
Labakäsi-käsivars vibrat- m/s2 siooniväärtus	m/s2	1,2	1,2
Ebakindlus K	m/s2	0,6	0,6
Helirõhutase LpA	dB(A)	77	77
Ebakindlus KpA	dB(A)	3	3
Helivõimsustase LWA+ Ebakindlus KWA	dB(A)	93	93

EL vastavusdeklaratsioon

Käesolevaga deklareerime, et alljärgnevalt nimetatud masin vastab oma kontseptsiooni ja koosteliigi põhjal ning meie poolt turule viidud teostuses EL direktiivide asjaomastele põhilistele ohutus- ja tervisenõuetele. Masinal meiega kooskõlastamata muudatuste teostamisel kaotab käesolev deklaratsioon kehtivuse.

Asjaomased EL direktiivid

2000/14/EÜ

2014/53/EL

Kohaldatud ühtlustatud normid

EN 50581

EN 60335-1

EN 60335-2-79

EN 62233: 2008

EN 300 220-2 V3.1.1

EN 300 328 V2.1.1

Kohaldatud vastavushindamismenetlus

2000/14/EÜ: Lisa V

Helivõimsustase dB(A)

Mõõdetud: 90

Garanteeritud: 93

Allakirjutanud tegutsevad juhatuse ülesandel ja volitu-sega.

H. Jenner

Dokumentatsioonivolink: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
