Algupärane kasutusjuhend

1. Vastavusdeklaratsoon

Käesolevaga deklareerime ainuisikuliselt
vastutades: need tuübi ja seerianumbri 1) aluset
tuvastatavad nurklihvjad vastavad kõikide
direktivide 2) ja standardite 3) asjakohastele
sātetele. Tehnilised dokumendid 4) - vt lk 3.

2. Siftotstarbeline kasutus

Nurklihvjad koos Metabo originaaltarvikutega sobivad lihvmiseks, liivapaberiga lihvmiseks, traatharjadega tootamiseks ja metalli, betooni, kivi ja muude sarnaste materjalide kettaga loikamiseks ilma vett kasutamata.

Väärast kasutusest tingitud kahjude eest vastutab ainult kasutaja.

Järgida tuleb üldtunnustatud toöohutuseeskirju ja kaasasolevaid ohutusjuhiseid.

3. Üldised ohutusjuhised

Pöörake tāhelepanu selle sumboliga tāhistatud tekstikohtadele iseenda omalelektritöriista kaitseks!

HOIATUS - Lugege vigastusohu vahendamiseks kasutusjuhendit.

HOIATUS Lugege kõiki ohutusjuhiseid ja suuniseid. Ohutusjuhiste ja suuniste

mittejärgimine voivad pohjustada elektrilögi, tulekahu ja/voi raskeid vigastusi.

Säilitage kõiki ohutusjuhiseid ja suuniseid tulevaseks kasutuseks.

Andke omalelektritöoriist edasi vaid koos nende dokumentidega.

4. Spetsiaalsed ohutusjuhised

4.1 Ühised ohutusjuhised lihvmiseks, liivapaberiga lihvmiseks, traatharjadega toötamiseks ning kettaga lõikamiseks:

Kasutamine

a) See elektriline toöriist on elle nähtud kasutamiseks lihvjana, liivapaberiga lihvjana, koos traatharjaga ning ketasloikemasinana. Järgige koki ohutusjuhiseid, juhiseid, ülevaatejooniseid ja andmeid, mis on teie seadmega kaasas. Kui te eirate järgnevaid juhiseid, siis vöib tekkida elektrilöök, pöleng ja/vöi rasked vigastused.
b) See elektriline tooriist ei ole ette nahtud poleerimiseks. Kasutusviisid, milleks elektriline tooriist ei ole ette nahtud, voidad pohjustada ohtusid ja vigastusi.
c) Arge kasutage tarvikuid, mida tootja ei ole otseselt selle elektrilise tööriista jaoks ette nainud ega soovitanud. See, et tarvikut on

voimalik teie elektrilise tooriista kulge kinnitada, ei garanteri veel selle ohutut kasutamist.

d) Tööseadise lubatud pörlemissagedus peab olema vähemalt sama suur kui elektrilise töörista peal antud suurim pörlemissagedus. Tarvik, mis pörleb lubatust kiiremini, voib puruneda ja eemale paiskuda.
e) Tööseadise välisläbimööt ja paksus peavad vastama teie elektrilise tööriista mōötmete andmetele. Valesti moödetud tööseadiseid ei ole voimalik piisavalt varjestada vöi kontrollida.
f) Keermestatud toöseadised peavad sobim tapselt spindli keermele. Tööseadiste puhul, mis monteeritakse äriku abil, peab toöseadise ava labimöot vastama äriku kinnituse labimödule. Tööseadised, mida ei kinnitata elektrilise toöriista kulge tapselt, pörlevad ebaühtlaselt, vibreerivad väga tugevalt ja voivad pöhjustada kontrolli kaotuse.
g) Arge kasutage kahjustatud toöseadiseid. Kontrollige iga kord enne toöseadiste kasutamist näiteks lihvmisketastel killunemiste ja pragude esinemist, kaussketastel pragude, kulumise voi tugeva vananemise esinemist, traatharjadel lahtiste voi murdunud traatide esinemist. Kui elektriline toöriist voi toöseadis kukub maha, siis kontrollige, kas see on kahjustatud voi kasutage kahjustamata toöseadist. Kui kontrollisite ja paigaldasite toöseadise, siis hoidke ise ja laheduses viibivaid isikuid pörreva toöseadise tasapinnast eemaing laske seadmel mone minuti jooksul toötada maksimaalsel pörlemissagedusel. Enamasti purunevad kahjustatud toöseadised sellel testimisaja jooksul.
h) Kandke isikukaitsevarustust. Kasutage rakendusviisist soltuvalt nao taiskaitsemaski, silmakaitsevahendit voi kaitseprille. Kandke vajaduse korral tolmumaski, kuulmiskaitset, kaitsekindaid voi spetsiaalset polle, mis hoib väikesed lihve- ja materjaliosakesed teist eema. Silmi tuleb kaitsta valjapaiskuvate vörkehade eest, mis erinevate kasutuste korral tekivad. Tolmu-voi hingamisteede kaitsemaskid peavad kasutuse juures tekiva tolmu filtreerima. Kui teile mojub pikema aja jooksul valju mura, siis voib tekkida kuulmise kaotus.
i) Järgige, et teised isikud asuvad teie toöpiirkonnast ohutus kauguses. lga isik, kes siseneb toöpiirkonda, peab kandma isikukaitsevarustust. Töseadise purunenud tukid voi purunenud toöseadised voivad eemale paiskuda ja pöhjustada vigastusi ka valjaspool vahetut toöpiirkonda.
j) Kui teostate toid, mille juures voib tooseadis puutuda kokku varjatud elektrikaablite voi seadme enda toitejuhtmega, siis hoidke kinni ainult elektrilise tooriista isoleeritud käepidemetest. Kokkupuude pingetjuhtiva juhtmega voib ka seadme metallosi pingestada ning pöhjustada elektrlöogi.

EESTI KEELet

k) Hoidke toitejuhe pörlevatest tõseadistest eemale. Kui kaotate seadme üle kontrolli, vöib toimuda toitejuhtme lübiloikamine voi Sellega kokkupuude ja teie käsi voi käevars voib sattud paörlevasse tõseadisesse.
I) Arge mitte kunagi pange elektrilist tooriista käest āra enne, kui toöseadis on täielikult seiskunud. Pörlev toöseadis vöib puutada kokku aluspinnaga, mille tottu võite kaotada kontrolli elektrilise tooriista üle.
m) Arge laske elektrilisel tooriistal tootada ajal, kui seda kannate. Teie rietusesemed vovad poorleva tooseadisega juhusliku kokkupuute korral kinni kiiluda ja tooseadis voib tungida teie kehasse.
n) Puhastage regulaarselt omalelektrilise toorista ohusribisid. Mootori ventilator tombab korpasse sisse tolmu ja suure hulga metallitolmu kogunemine voib pohjustada elektriohtusid.
m) Arge kasutage elektrilist tooriista polevate materjalide laheduses. Sadedem voivad need materjalid polema suudata.
p) Arge kasutage toöseadiseid, mis nōuavad vedelaid jahutusaineid. Vee vōi muude vedelate jahutusvedelike kasutamine vōib pōhjustada elektrilöki.

4.2 Tagasilök ja asjaomased ohutusjuhised

Tagasilook on akiline reaktsoon poorleva tooseadise kinnikiilumisel voi blokeerumisel, naiteks lihvmiskettal, kausskettal, traatharjal jne. Kinnikiilumine voi blokeerumine pohjustab poorleva tooseadise akilist seiskumist. Selle tagajarjel kiirendatakse kontrollimatut elektrilist tooriista blokeerunud koha juures tooseadise poorlemissuunale vastassuunas.

Kui naiteks lihvmisketas kiilub kinni voi blokeerub tooriku sees, voib lihvmisketta tooriku sisse tungiv valisserv kinni jaada ja salle tagajarjel voib lihvmisketas valja porkuda voi tagasilooki pohjustada. Lihvmisketas liigub siis soltuvalt ketta poorlemissuunast blokeerimiskohas operatori suunas voi temast eemale. Sealjuures voivad lihvmiskettad ka puruneda.

Tagasilök on elektrilise tööriista vale või vigase kasutamise tulemus. Seda on voimalik sobivate ettevaatusabinõude abi järgnevalt kirjeldatud viisil vältilida.

a) Hoidke elektrilist tooriista tugevalt kinni ja viige omakeha ja omakaed asendisse, kus saate tagasilogijoudusid kontrolli all hoida. Kasutage olesmolu korral alati lisakäepidet, et saavutada suurimat voimalikku kontrolli tagasilogijoudude voi kaktivamisel reaktsionimomente ulc. Operatorid saavad sobivate ettevaatusabinoude rakendamisel kontrollida tagasilogi- ja reaktsoonijoudusid.
b) Arge pange omakatt mitte kunagi poorlevate tooseadiste lahedale. Toseadis vob tagasilogi korral liikuda ulte teie kae.
c) Valtige omahekaga piirkonda, kuhu elektriline tooriist tagasilooigi korral liigub. Tagasilok surub elektrilist tooriista

blokeerunud koha juures lihvmisketta liikumissuinale vastupidises suunas.

d) Tööttage nurkade, teravate servade jms laheduses eriti ettevaatlikult. Vältinge, et töseadised porkuvad toorikult tagasi ja kinni kiluvad. Pörrev tõseadis kaldub nurkade ja teravate servade juures voi eemale pörkumisel kinni kiiluma. See pöhjustab kontrolli kaotamist vöit tagasilööki.
e) Arge kasutage kettsae keti voi Iokehammastega Iokeketast. Sellised tooseadised pohjustavad sageli tagasilooki voi elektrilise tooriista ulke kontrlli kaotamist.

4.3 Erilised ohutusjuhised lihvmiseks ja kettaga loikamiseks:

a) Kasutage eranditult omalelektrilise toorista jaoks lubatud lihvmistarvikuid ja selle lihvmistarviku jaoks ettenahtud kettakaitset. Lihvimistarvikuid, mis ei ole selle elektrilise toorista jaoks ette nahtud, ei saa piisavalt kinni katta ja ei ole ohutud.
b) Kausslihvmiskettad tuleb monteerida selliselt, et nende lihvepind ei ulatu üle kettakaitse serva tasapinna. Asjatundmatult monteeritud lihvmisketast, mis ulatub üle kettakaitse serva tasapinna, ei ole voimalik piisavalt kinni katta.
c) Kettakaitse peab olematurvaliselt elektrilise tooriista kulge kinnitatud ja maksimaalse turvalisuse tagamiseks selliselt seadistatud, et lihvmistarviku väikseim voimalik avatud osa on suunatud operatorile. Kettakaitse aitab kaitsta purunemisel tekkvate tukkide, lihvmistarvikuga juhusliko kokkupuute ning samuti rietust sūdata vōivate sādemete eest.
d) Lihvimistarvikuid voib kasutada ainult soovitatavateks rakendusvoimalusteks. Nt arge mitte kunagi lihvgia loikeketta kulgpinnaga. Liokekettad on ette nahtud materjali eemaldamiseks ketta servaga. Kulgsuunalise jou mojumine nendele lihvmistarvikutele voib pohjustada nende purunemist.
e) Kasutage teie poolt valitud lihvmisketta jaoks alati oige suuruse ja kujuga kahjustamata kinnitusmutrit. Sobiv kinnitusmutter toetab lihvmisketast ja vahendab selliselt lihvmisketta purunemisohtu. Liokeketaste kinnitusmutrid voivaderineda teiste lihvmisketaste kinnitusmutritest.
f) Arge kasutage suuremate elektriliste tooriistade kulunud lihvmiskettaid. Suuremate elektriliste tooriistade jaoks ettenahtud lihvmiskettad ei sobi väikeste elektriliste tooriistade suure pörlemissageduse jaoks ja voivad puruneda.

4.4 Täiendavad erilised ohutusjuhised kettaga lõikamiseks:

a) Vältrige lõikeketta blokeerumist või liiga suurt vastusurvet. Arge teostage ülemära sugavaid lõikeid. Lõikeketta ülekoormamine suurendab sallekasutusintensiiivsust ja kalduvust kinni kiluda või blokeeruda ning selliselt tagasilöögi või lihvmistarviku purunemise voimalust.

b) Vältige pörreleva lõikeketta ees ja taga asuvat piirkonda. Kui liigutate lõikeketast tooriku sees endast eemale, voib pörreleva kettaga elektriline tõoriist paiskuda tagasilögi korral otse teile peale.
c) Kui lõikeketas kilub kinni voi te katkestate tõotamise, siis lülitage seade valja ja hoidke seda rahulikult, kuni ketas on seiskunud. Arge mitte kunagi proovige veel liikuvat lõikeketast lõikepilust valja tommata, vastasel juhul voib järgneda tagasilök. Tehke kinnikiilumise pöhjus kindlaks ja proovige see korvaldada.
d) Arge lulitage elektrilist tooriista nii kaua uesti sisse, kuni see asub tooriku sees. Enne kui jatkate ettevaatlikult loikamist, laske loikekettal saavutada maksimaalne poorlemissagedus. Vastasel juhul voib ketas kinni kiluda, tooriku seest valja hupata voit tagasilooki pohjustada.
e) Toetage plaate voi suuri torikuid, et vahendada kinnikilunud loikekettast pohjustatud tagasilooi ohtu. Suured torikud voivad enda kaalu tottu labi painduda. Toorikut tuleb toetada ketta molemal kuljel, see tahendab nii loikepilu lahedral kui ka servast.
f) Olge eriti ettevaatlik olemasolevatesse seintesse muudesse mitte libinahtavatesse piirkondadesse ,sisselöigete" tegemisel.

Sissetungiv liokeketas vioi gaasi- voi veetorude, elektrikaablite voi muude objektide sisse loikamisel pohjustada tagasilooki.

4.5 Erilised ohutusjuhised liivapaberiga lihvmiseks:

a) Arge kasutage liiga suuri liivapaberilehti, vaid jargige liivapaberilehe suuruse osas tootjapoolseid andmeid. Lihvpaberid, mis ulatuvad üle alustalla, voivad pohjustada vigastusi ning samuti lihvpaberite blokeerumist ja purunemist voi tagasilööki.

4.6 Erilised ohutusjuhised traatharjadega töotamiseks:

a) Arvestage, et traatharja küljest tulevad ka tavalise kasutamise ajal traaditükid lahti. Arge koormake traate liiga suure vastusurveyga üle. Eemalepaiskuvad traaditükid voivad vaga kergesti lábi öhukese riietuse ja/vöi naha tungida.
b) Kui soovitatakse kettakaitset, siis valtige, et kettakaitse ja traathari saavad kokku puutuda. Taldrik- ja kaussharjade labimoo t voib vastusurve ja tsentrifugaaljoudude mojul suureneda.

4.7 Täiendavad ohutusjuhised:

HOIATUS - Kandke alati kaitseprille.

Kasutage elastseid vahekihte, kui need on koos lihvmisvahendiga saadaval ja nende kasutamine on noutav.

Järgige tõseadise või tarviku tootja andmeid! Kaitske kettaid märde ja lõogi eest!

Lihvimiskettaid tuleb tootjapoolsete juhiste jargihoolikalt ladustada ja käsitseda.

Arge mitte kunagi kasutage loikekettaid lihvmiseks! Lioikeketastele ei tohi rakenduda kulgsuunas survet.

Toorik peab olematugevalt vastu ja libisemise vastu fikseeritud, nt kinnitusseadise abil. Suuri toorikuid tuleb piisavalt toetada.

Kui kasutatakse keermega tooseadiseid, siis ei tohi spindli ots puutuda vastu lihvmisinstrumenti ava pohja. Jalgige, et tooseadise keere on spindli pikkuse kohta piisavalt pikk. Tooseadise keere peab sobima spindli keermega. Spindli pikkust ja spindli keeret vaata lehekulg 3 ja peatukis 14. Tehnilised andmed.

Soovitav on kasutada statsionaarset
valjatombeseadet ja lulitada ette rikkevooolukaitse (FI). Nurklihvija valjalulitamisel FI-kaiseluliti kaudu tuleb masinat kontrollida ja puhastada. Mootori puhastamist vaata peatukk 9. Puhastamine.

Kahjustatud, ebauhtlaselt poorlevaid voi vibreerivaid tooseadiseid ei tohi kasutada.

Vältinge gaasi- voi veetorude, elektrikaablite ja kandvate seinade (staatika) kahjustusi.

Eemaldage enne igasugust seadistuse,
ümberseadmistamise voi hoolduse labbiviimist
pistik pistikupesast.

Metabo S-automatic blokeerumisvastane sidur (ainult WQ 1100-125, WEQ 1400-125). Lulitage blokeerumisvastase siduri rakendumisel masin viivitamatult valja!

Kahjustatud voi moradega lisakäepide tuleb asendada. Arge kaitage defektse lisakäepidemega masinat.

Kahjustatud voi moradega kettakaitse tuleb asendada. Arge kaitage defektse kettakaitsegamasinat.

See elektriline tooriist ei ole ette nachtud
poleerimiseks. Mitteshiparasel kasutamisel kaotab
toote garantii kehtivuse! Mootor voib
ulekuumeneda ja voib toimuda elektrilise tooriista
kahjustamine. Poleerimistöde labiviimmiseks
soovitame me kasutada meie nurkpoleerijat.

Fikseerige väikesed torikud. Kinnitage nt kruustangide külge.

HOIATUS - Möningad tolmud, mis tekivad liivapaberiga lihimisel, saagimisel, lihvmisel, puurimisel ja muude toöde käigus, sisaldavad kemikaale, mille kohta on teada, et need pohjustavad vähki, sunnidefekte voi muid reproduktivseid kahjustusi. Nende kemikaalide moned naited on:

• plii seda sisaldavate varvide seest,

• mineraalne tolm muurikivide, tsemendi ja muude muurides kasutatavate materjalide seest ja - arseen ja kroom keemiliselt toedeldud puidust.

Sellest saastumisest tulenev oht teile soltub nende tööde teostamise sagedusest. Nende kemikaalidgea saastumise ohu alandamiseks: tööttage Hästi ōhutatvas piirkonnas ja kandke tööttamise ajal lubatud kaitsevarustust, nagu nt selliseid tolmumaske, mis on spetsiaalselt valja tööttatud mikroskoopiliselt väikeste osakeste filtreerimisesk.

EESTI KEELet

See kehtib samuti muude materjalide tolmude kohta, nagu nt moned puiduliigid (nagu tamme- voi pöogitolm), metallid, asbest. Muud teadaolevad haigused on nt allergilised reaktsionid, hingamisteede haigused. Arge laske tolmul sattuda kehasse.

Järgige vastava materjali, personali, rakendusviisi ja kasutuskoha kohta kehtivaid suuniseid ja riiklikke eeskirju (nt tokaitse eeskirju, jaatmekaitlust).

Püdke tekkvad osakesed tekkimiskohas kinni, välte nende ladestumist umbritsevas keskkonnas.

Kasutage spetsiaalsete toode jaoks sobilikke tarvikuid. Seelabi satub vahem osakesi kontrollmatult keskkonda.

Kasutage sobilikku tolmuarastussüsteemi.

Vähendage tolmuga kokkupuudet jargnevatel viisdel:

• ärge suunake väljuvaid osakesi ning masina väljutusōhku enese voi laheduses asuvate inimesto voi ladestunud tomu suunas,
• kasutage tolmuimemissüsteemi ja/vöi ohupuhastit,
• ðohutage tökohta hásti ja hoidke tolmuimejaga puhtana. Puhkimine voi puhumine keerutab toluu üles.
• Puhastage kaitseriietust toluimemise voi pesemise teel. Arge kasutage puhastamiseks puharit, kloppimist ega harjamist.

5. Ülevaade

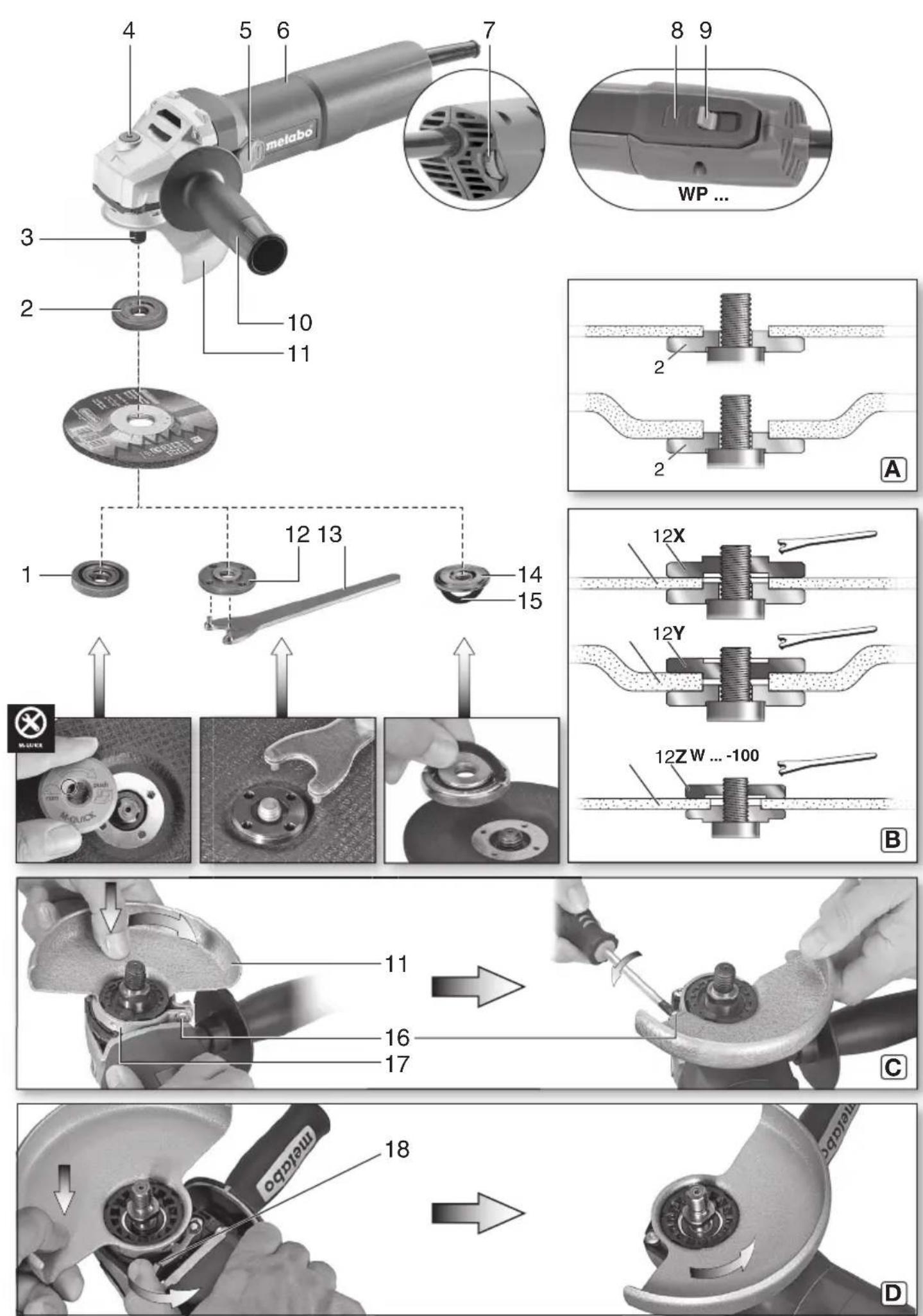

Vaata Ik 2.

1 M-kiirkinnitusmutter *
2 A l u s s e i b *
3 Spindel
4 Spindli lukustus

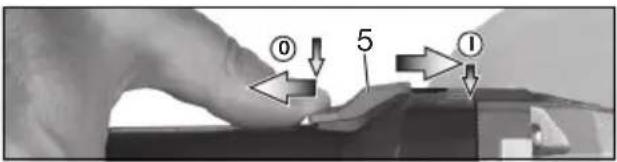

5 Käivitusluliti sisse-/-valjalulitamiseks *
6 Kaepide

7 Pörete regulator pörlemissageduse seadistamiseks *

6. Kasutuselevötmine

Veenduge enne kasutuselevotmist, kas tuubisildil naidatud vorgupinge ja -sagedus vastavad teie vooluvorgu andmetele.
Uhendage alati ette FI-kaiseluliti (RCD) rakendusvooluga max 30mA

6.1 Lisakäepideme paigaldamine

Tööttage ainult paigaldatud lisakäepide (10)
korral! Kinnitage lisakäepide tugevalt masina
vasakule vöi paremale küljele.

6.2 Kettakaitse paigaldamine

Kasutage ohutusest tulenevatel pohjustel eranditult vastava lihvmistarviku jaoks ettenahtud kettakaitset! Vaata ka peatukki 11. Tarvikud!

Kettakaitse lihvimiseks

Ette nähtud toötamiseks lihvmisketaste, lamellketaste, teemantlöikeketestega.

W 750-100, W 750-115, W 750-125, W 850-100, W 850-115, W 850-125, WP 850-115, WP 850-125, WEV 850-115, WEV 850-125, W 1100-115, W 1100-125:

Vaata lehekulg 2, joonis C.

• Keerake pingutuskruvi (16) lahti, et kettakaitse likustusrongs (17) saaks piisavalt laiendeda.
• Paigaldage Kettakaitse (11) 'näidatud asendis.
• Keerake kettakaitset selliselt, et suletud osa on suunatud kasutaja poole.
  -Keerake pingutuskruvi (16) tugevalt kinni.

Vaata lehekulg 2, joonis D.

Vajutage hooba (18) ja hoidke vajutatult.
Paigaldage kettakaitse (11) naidatud asendis.
- Laske hoob lahti ja keerake kettakaitset, kuni hoob fikseerub.
Vajutage hooba ja keerake kettakaitset selliselt, et suletud osa on suunatud kasutaja poole.
- Kontrollige turvalist kinnitust: hoob peab olemafikseerunud ja kettakaitse pooramine ei tohi olla voimalik.

Kasutage ainult
töseadiseid, millest
kettakaitse ulationub vahemalt
3,4 mm vorra üle.

7. Lihvimisketta paigaldamine

Enne koiki umberseadmestustoid: eemaldage vorgupistik pistikupesast. Masin peab olema valja lulitatud ja spindel peab olema seiskunud.
Kasutage Ioikeketastega tootamisel ohutusest tulenevatel pohjustel Ioikeketta kettakaitset (vaata peatukki 11. Tarvikud).

7.1 Spindli Lukustamine

• Suruge spindli sukustus (4) sisse ja keerake spindlit (3) käsitsi kuni spindli sukustus suntavalt fikseerub.

7.2 Lihvimisketta pealepanek

Vaata lehekulg 2, joonis A.

• Paigaldage alusseib (2) spindli peale. Alusseib on oigesti paigaldatud, kui seda ei saa spindli peal poorata.

Ainult W ... -100: keerake alusseib kinnitusmutri vötme abil selliselt spindli peale, et väike krae (labimoduga 16 mm) on suunatud ülespoole.

• Asetage lihvmisketas alusseibi (2) peale.

Lihvimisketas peab olemä ühtlaselt vastu alusseibi.

Kui toseadis on kinnituskohas paksem kui 7,1 mm, siis ei ole lubatud M-kiirkinnitusmutrit

kasutada! Kasutage siis votmega (13) fikseeritavat kahe avaga kinnitusmutrit (12).

Lukustage spindel (vaata peatukk 7.1).
- Asetage M-kiirkinnitusmutter (1) selliselt spindli (3) peale, et 2 nuuti fikseeruvad spindli kahes suvendis. Vaata joonist lehekulg 2.
- Keerake M-kiirkinnitusmutter käsitsi päripäeva kinni.
- Fikseerige M-kiirkinnitusmutter keerates lihvmisketast tugevalt paripäeva.

Ainult siis, kui M-kiirkinnitusmutter (1) on paigaldatud, voib spindlit peatada spindli

lukustuse (4) abil!

• Pärast valjalulitamist toimub masina jarelliikumine.
• Suruge veidi enne lihvketta seiskumist spindli likustus (4) sisse. M-kiirkinnitusmutter (1) tuleb lahti.

7.4 Kahe avaga kinnitusmutri kinnitamine/ lahtikeeramine (olenevalt varustusest)

Kahe avaga kinnitusmutri (12) kinnitamine:

Kahe avaga kinnitusmutri ülemine ja alumine pool on erinevad. Keerake kahe avaga kinnitusmutter jargnevalt kirjeldatud viisil spindli peale:

Vaata lehekulg 2, joonis B.

-X) Ohukeste lihvetaste puhul:

Kahe avaga kinnitusmutri krae (12) on suunatud ülespoole, et oleks voimalik kinnitada ohukest lihvmisketast.

Y) Paksude lihvketaste puhul:

Kahe avaga kinnitusmutri krae (12) on suunatud allapoole, et kahe avaga kinnitusmutrit oleks voimalik turvaliselt spindli peale paigaldada.

Z) Ainult W ... -100 puhul:

Kahe avaga kinnitusmutri krae on suunatud alla ja tasane pind on suunatud üles.

• Lukustage spindel. Keerake kahe avaga kinnitusmutter (12) kinnitusmutri vötme (13) abil paripäeva kinni.

Kahe avaga kinnitusmutri lahtikeeramine:

Lukustage spindel (vaata peatukk 7.1).Keerake kahe avaga kinnitusmutter (12) kinnitusmutri votme (13) abil vastupaeva lahti.

Töotamiseks peabkaar (15) olema alati tasaselt kinnitusmutri (1) peale pooratud.

Kinnitusmutri (tööristavaba) (14) kinnitamine:

Kui toseadis on kinnituskohas paksem kui 6 mm, ei tohi (tööristavaba) kinnitusmutrit

kasutada! Kasutage siis vōtmega (13) fikseeritavat kahe avaga kinnitusmutrit (12).

• Lukustage spindel (vaata peatükk 7.1).
• Pöörake kinnitusmutri kaar (15) üles.
• Paigaldage kinnitusmutter (14) spindli (3) peale.
  Vaata joonist lehekülg 2.
• Keerake kaare (15) abil kinnitusmutter käsitsi paripäeva kinni.
• Pöörake kaar (15) uesti allapoole.

• Lukustage spindel (vaata peatükk 7.1).
• Pöörake kinnitusmutri kaar (15) üles.
• Keerake kinnitusmutter (14) vastupäeva käsitsi lahti.

Juhis: Väga tugevalt kinnikiilunud kinnitusmutri (14)
puhul vöib kasutada lahtikeeramiseks ka
kinnitusmutri vötit.

8. Kasutamine

8.1 Pöörlemissageduse seadistamine (WEV 850-115, WEV 850-125)

Seadistage poorete regulaatori (7) abil soovitatav poorlemissagedus. (Väike arv = madal poorlemissagedus; suur arv = körge poorlemissagedus)

Löike-, lihvmisketas, kaussketas, teemantloikeketas: körge põörlemissagedus
Hari: keskmine põörlemissagedus

Kaussketas: kadal kuni keskmine
pöörlemissagedus

Juhis: Poleerimistöde labiviimmiseks soovitame me kasutada meie nurkpoleerijat.

8.2 Sisse-/valjalulitamine

Juhtige masinat alati mōlema käega.

Lülitage esmalt sisse, alles siis juhtige toöseadis vastu toorikut.

Tuleb valtida, et masin imeb sisse taiendavat. ta dolmu ja laustusid. Hoidke masin sisse- ja valulitamisel ladestunud tolmust eemaie. Pange on pärast valjalulitamist alles siis kaest ara, kui ktor on seiskunud.

Vältrige soovimatut käivitumist: lulitage masin alati valja, kui pistik eemaldatakse kupesast voi kui tekkiis voolukatkestus.

Pusikäituse korral tootab masin edasi, kui see kaest lahti rebitakse. Hoidke sellepärast

masinat alati mõlema käega selleks ettenähtud

EESTI KEELet

käepidemetest kinni, olge turvalises asendis ja toötag tehelepanelikult.

Käivituslulitiga masinad:

Sisselulitamine: nihutage kaivituslulit (5) ettepoole. Pusikaituse jaoks kallutage siis allap kuni kaivitusluliti fikseerub.

Väljalulitamine: vajutage käivitusluliti (5)
tagumisele otsale ja laske lahti.

Labalulitiga masinad (pideva vajutamise funktsioniga):

(WP... tāhistusega masinad)

Sisselulitamine: nihutage lulitusblookeeringut (9)
noole suunas ja vajutage kaivitusnuppu (8).

Väljalulitamine: vabastage käivitusnupp (8).

8.3 Toöjuhised

Lihvimine ja liivapaberiga lihvimine:

Suruge masin mōdukalt vastu ja liigutage ül pinna edasi ja tagasi, et toriku pealispind ei mutuks liqa kuumaks.

Lihvimine: hea tootulemuse saamiseks tootage 30^ - 40^ lihvmisnurgaga.

Kettaga Iloikamiseks:

Tööttage kettaga lõikamisel alati vastassuunaliselt (vaata joonist).
Vastasel juhul on oht, et masin huppab kontrollmatult lõikepilust

valja. Tootage mooduka, toedeldava

materjali jaoks sobiva ettelukkega. Arge toodelge servaga, arge suruge, arge tehke vonkuvaid liigutusi.

Traatharjadega tootamine:

Suruge masinat mōdukalt vastu.

9. Puhastamine

Tööttlemisel voivad osakesed ladestuda elektrilise tööriista sisemusse. See mõjutab elektrilise tööriista jahutust. Voolujuhtivad ladestised voivad elektrilise tööriista kaitseisolatsiooni mõjutada ja pöhjustada elektriohtusid.

Imege elektriline tooriist regulaarselt, sageli ja pohjalikult labi eesmiste ja tagumiste ohutusribide puhtaks voi puhuge kuiva ohuga puhtaks.

Lahutage eelnevalt elektrilise töörista
energiavarustus ja kandke sealjuures kaitseprille ja
tolmumaski. Jälgige valjapuhumisel nüetekohast
valjatommet.

10. Törgete körvaldamine (oleneb varustusest)

Masin ei toöta. Taaskäivituskaitse rakendus.

Masin ei käivitu, kui sisselulitatud masina korral uhendatakse vorgupistik pistikupessa

voi vooluvarustus taastatakse pärast katkestust.

Lulitage masin valja ja uuesti sisse.

Ainult WEV 850-115, WEV 850-125, WEQ 1400-125:

Pöörlemissagedus koormuse al väheneb.

Masina koormus on liiga suur! Laske masinal tuhikäigul toötada, kuni masin on jahtunud.

11. Tarvikud

Kasutage ainult Metabo originaaltarvikuid.
Vaata IK 4.

Kasutage ainult tarvikuid, mis taïdavad selles kasutusjuhendis āra toodud nōuetele ja spetsifikatsionidele.

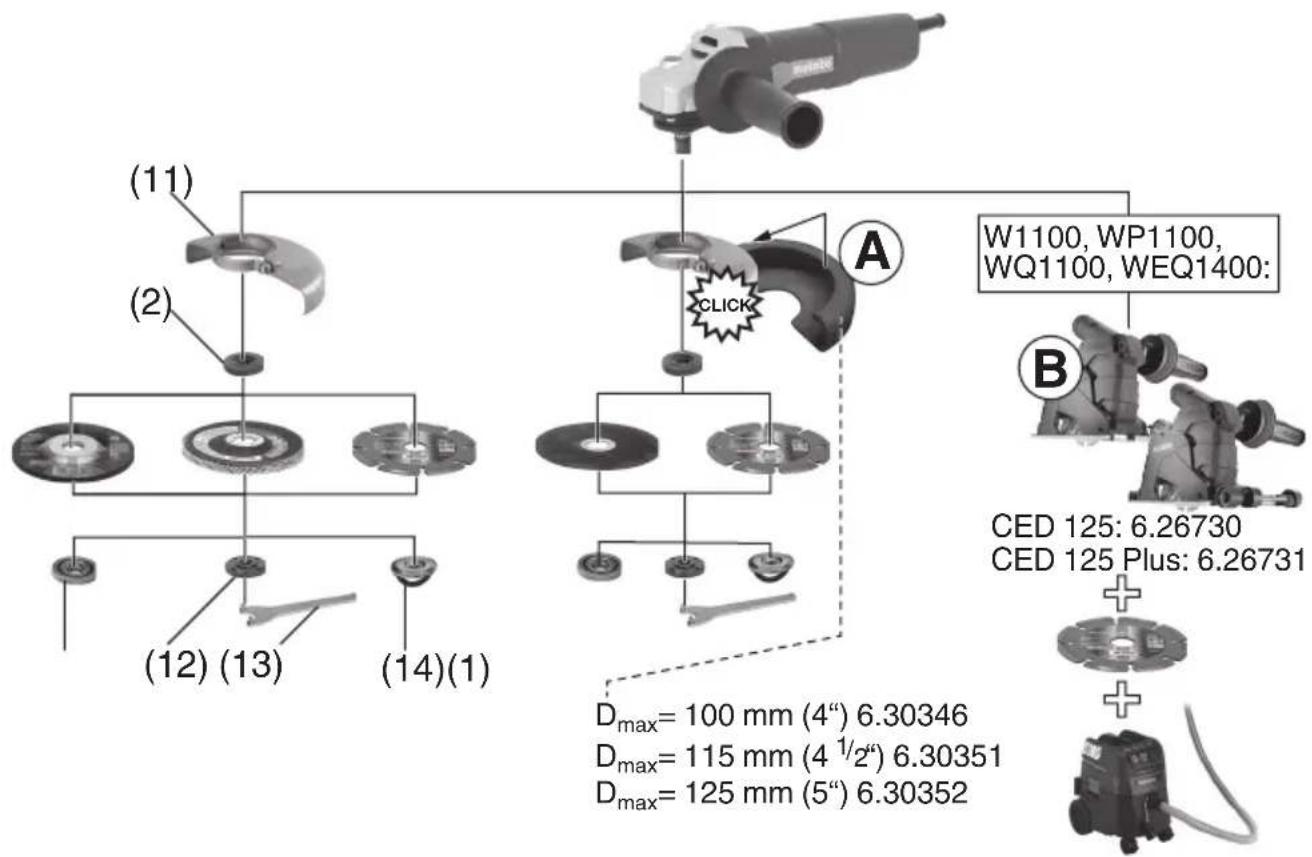

A Löikeketta kaitsekatte klamber / kettakaitse kettaga lõikamiseks

Ette nachtud tootamiseks loikeketaste, teemantloikeketastega. Paigaldatud loikeketta kaitsekatte klambri abil saab ketta katisekatet kasutada loikeketta kaitsekattena.

Ette nähtud kiviplaatide lōikamiseks teemantloikekettaga. Vāljatōmbeotsakuga kivitolmu valjaimemiseks sobiva valjatōmbeseadme abiL.

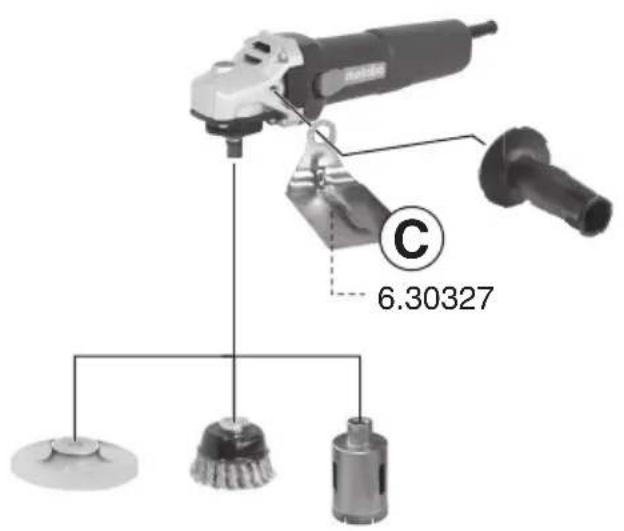

C Käekaitse

Ette nachtud tootamiseks alustaldade, kaussketaste, traatharjade ja keraamika teemantpuurkroonidega.

Kinnitage käekaitse kulgmise lisakäepideme alla.

D Kinnitusmutter (12)

F Kinnitusmutter (tööristavaba) (14)

Tarvikute taielikku sortimento vaata aadressil www.metabo.com voi tarvikute kataloogist.

12. Remont

Elektritööristu tohivad teostada vaid kvalifitseeritud elektrikud!

Remonti vajavate Metabo elektrööristadega pörduge palun omä Metabo esindusse. Aadressid leiate lehelt www.metabo.com.

Varuosade nimekirja saate alla laadida lehelt www.metabo.com.

13. Keskkonnakaitse

Tekkiv lihvetolm vöib sisaldada kahjulikke aineid:
ärge jaatmekäidelge olmeprugi hulgas, vaid
asjakohaselt erijaatmetele moeldud jaatmejaamas.

Järgige riklikke eeskirju vanade masinate, pakendite ja tarvikute keskkonnasäästlikuks kasutusest körvaldamiseks ja umbertoölemiseks.

Ainult EÜ-riikide puhul: ärge visake elektrööristu ára koos olmegrügiga! Vastavalt Euroopa direktivile 2012/19/EU elekträ- ja

elektroonikaseadmete jaatmete kohta ning siseriiklikesse oigusaktidesse ülevötmise kohta tuleb kasutatud elektritöoriistad koguda eraldi kokku ja votta ringlusse keskkonnasobralikul viisil.

14. Tehnilised andmed

Selgitusi andmete kohta leiata lehekuljelt 3.

Säilitame Óiguse teostada muudatusi fehnilise progressi huvanguks.

= toseadise maxlabimoo

t_,1 = toöseadise max lubatud paksus kinnituskohas kinnitusmutri kasutamisel (12)

t_,2 =tööseadise max lubatud paksus kinnituskohas M-kiirkinnitusmutri kasutamisel (1)

t_,3 =tööseadise max lubatud paksus kinnituskohas kinnitusmutri kasutamisel (tööristade abita) (14)

t_max,4 =lihvmisketas/loikeketas: Töörista max lubatud paksus

M =spindli keere

I =lihvmisspindli pikkus

n* =tuhikäigu poorlemissagedus (korgeim poorlemissagedus)

n_V^ = tuhikäigu poorlemissagedus (seadistatav)

P1 =nimisisendvoimsus

P2 =valjundvoimsus m=kaal ilma toitejuhtmeta

Möötmistulemused tuletatud vastavalt standardile EN 60745.

Masin kaitseklassiga II

Vahelduvvool

Ara toodud tehnilised andmed alluvad tolerantasidele (vastavalt kehtivatele standarditele).

A Emissioonivärtused

7 Need värtused voimaldavad elektröoriista emissiononne hindamist ja erinevate elektröoriistade vordlemist. Olenevalt kasutustingimustest, elektröoriista(de) seisukorrast vöib tegelik koormus olla suurem vöi väiksem. Arvestage hindamisel toöpause ja väikese koormusega faase. Märake vastavalt kohaldatud hinnanguliste värtuste pöhjal kindlaks kasutaja kaitse.meetmed, nt organisoarsed meetmed.

Vibratsionide koguvaartus (kolme suuna vektorsumma) kindlaks mara ratud vastavalt direktiivile EN 60745:

a_h,SG =vibratsiooniheitme väartus (pealispinna lihimine)

a_h,DS = vibratsiooniheitme väärtus (kausskettaga lihvimine) K_h,SG/DS = ebakindlus (vönkumine)

Tüppilised A-filtriga korrigeeritud helitasedmed:

LpA = helirohutase

Kandke kuulmiskaitsevahendit!

LIETUVISKAIt

Originali instrukcija

1. Atitikties deklaracija

7.1 jai jisi jilai aasinnall sall

slll, 1M a aal al gals

(13) 2015 all abal (12) 2015 all
