KASUTUSJUHEND K 3.97 M Kärcher

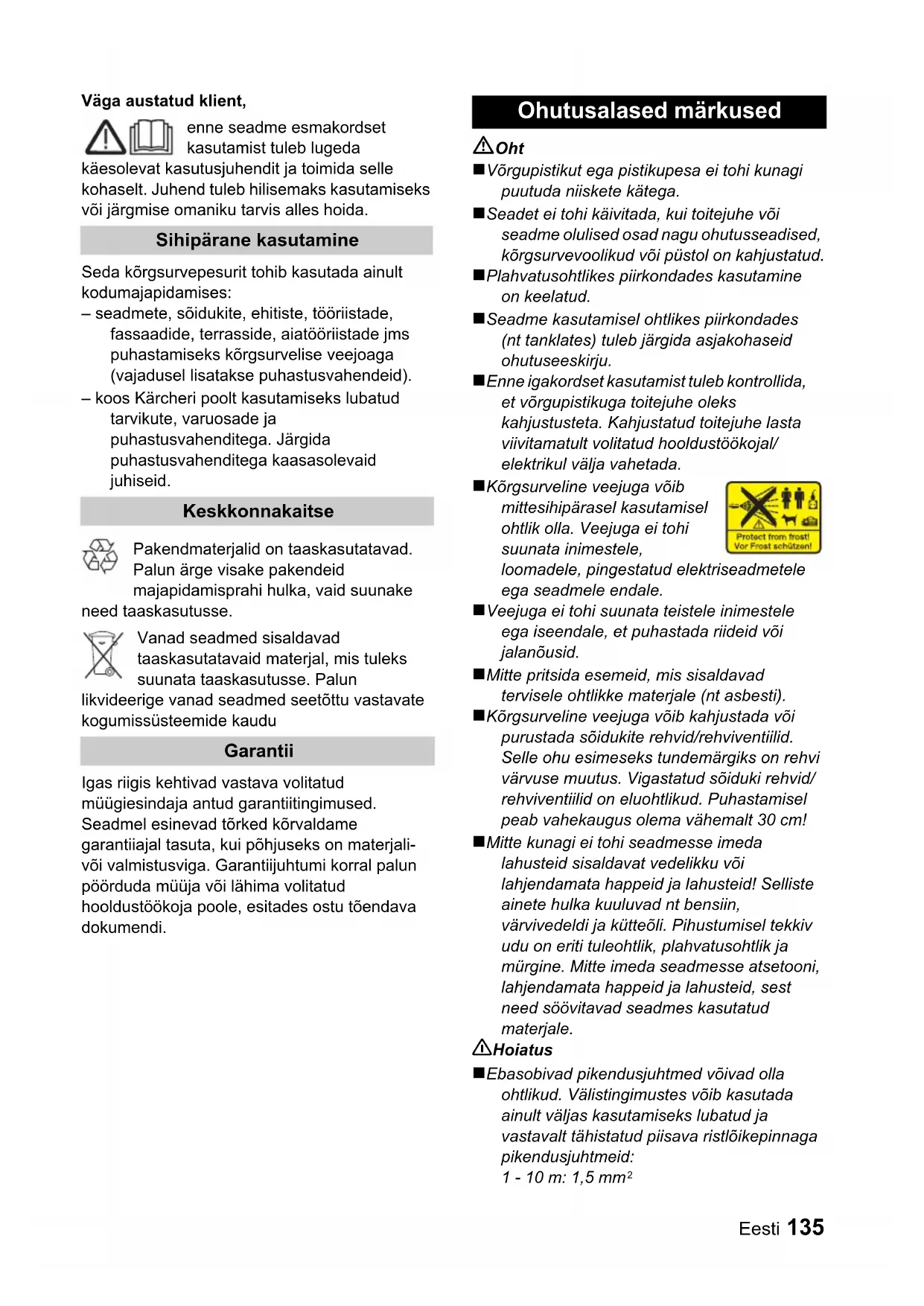

EN 60335–1 EN 60335–2–79 EN 55014–1: 2000 + A1: 2001 + A2: 2002 EN 55014–2: 1997 + A1: 2001 EN 61000–3–2: 2000 + A2: 2005 EN 61000–3–3: 1995 + A1: 2001 Приложен метод за оценка на съответствието: Приложение V ниво на шум dB(A) Измерено: 85 dB(A) Гарантирано: 87 dB(A)Eesti 135 Väga austatud klient, enne seadme esmakordset kasutamist tuleb lugeda käesolevat kasutusjuhendit ja toimida selle kohaselt. Juhend tuleb hilisemaks kasutamiseks või järgmise omaniku tarvis alles hoida. Seda kõrgsurvepesurit tohib kasutada ainult kodumajapidamises: – seadmete, sõidukite, ehitiste, tööriistade, fassaadide, terrasside, aiatööriistade jms puhastamiseks kõrgsurvelise veejoaga (vajadusel lisatakse puhastusvahendeid). – koos Kärcheri poolt kasutamiseks lubatud tarvikute, varuosade ja puhastusvahenditega. Järgida puhastusvahenditega kaasasolevaid juhiseid. Pakendmaterjalid on taaskasutatavad. Palun ärge visake pakendeid majapidamisprahi hulka, vaid suunake need taaskasutusse. Vanad seadmed sisaldavad taaskasutatavaid materjal, mis tuleks suunata taaskasutusse. Palun likvideerige vanad seadmed seetõttu vastavate kogumissüsteemide kaudu Igas riigis kehtivad vastava volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad tõrked kõrvaldame garantiiajal tasuta, kui põhjuseks on materjali- või valmistusviga. Garantiijuhtumi korral palun pöörduda müüja või lähima volitatud hooldustöökoja poole, esitades ostu tõendava dokumendi. Oht ! Võrgupistikut ega pistikupesa ei tohi kunagi puutuda niiskete kätega. ! Seadet ei tohi käivitada, kui toitejuhe või seadme olulised osad nagu ohutusseadised, kõrgsurvevoolikud või püstol on kahjustatud. ! Plahvatusohtlikes piirkondades kasutamine on keelatud. ! Seadme kasutamisel ohtlikes piirkondades (nt tanklates) tuleb järgida asjakohaseid ohutuseeskirju. ! Enne igakordset kasutamist tuleb kontrollida, et võrgupistikuga toitejuhe oleks kahjustusteta. Kahjustatud toitejuhe lasta viivitamatult volitatud hooldustöökojal/ elektrikul välja vahetada. ! Kõrgsurveline veejuga võib mittesihipärasel kasutamisel ohtlik olla. Veejuga ei tohi suunata inimestele, loomadele, pingestatud elektriseadmetele ega seadmele endale. ! Veejuga ei tohi suunata teistele inimestele ega iseendale, et puhastada riideid või jalanõusid. ! Mitte pritsida esemeid, mis sisaldavad tervisele ohtlikke materjale (nt asbesti). ! Kõrgsurveline veejuga võib kahjustada või purustada sõidukite rehvid/rehviventiilid. Selle ohu esimeseks tundemärgiks on rehvi värvuse muutus. Vigastatud sõiduki rehvid/ rehviventiilid on eluohtlikud. Puhastamisel peab vahekaugus olema vähemalt 30 cm! ! Mitte kunagi ei tohi seadmesse imeda lahusteid sisaldavat vedelikku või lahjendamata happeid ja lahusteid! Selliste ainete hulka kuuluvad nt bensiin, värvivedeldi ja kütteõli. Pihustumisel tekkiv udu on eriti tuleohtlik, plahvatusohtlik ja mürgine. Mitte imeda seadmesse atsetooni, lahjendamata happeid ja lahusteid, sest need söövitavad seadmes kasutatud materjale. 몇 Hoiatus ! Ebasobivad pikendusjuhtmed võivad olla ohtlikud. Välistingimustes võib kasutada ainult väljas kasutamiseks lubatud ja vastavalt tähistatud piisava ristlõikepinnaga pikendusjuhtmeid:

Sihipärane kasutamine Keskkonnakaitse Garantii Ohutusalased märkused136 Eesti

! Enne igakordset kasutamist tuleb kantrollida, et kõrsurvevoolik oleks terve. Kahjustatud kõrgsurvevoolik kohe välja vahetada. ! Ärge kasutage seadet, kui tööpiirkonnas viibib kõrvalisi isikuid, sel juhul peavad need isikud kandma kaitserõivastust. ! kõrgsurvevoolikud, liitmikud ja ühendused on seadme ohutuse seisukohalt olulised osad. Kasutada ainult tootja soovitatud kõrgsurvevoolikuid, liitmikke ja ühendusi. ! Puhastustöid, mille juures tekib õline heitvesi, nt mootoripesu, aluspõhja pesu, võib teha ainult õlieraldiga pesuväljakul. Märkus ! Lapsed ega instrueerimata isikud ei tohi seadmega töötada. ! Seadet tuleb kasutada selle otstarbe kohaselt. Arvestada tuleb kohalikke iseärasusi ning seadmega töötades pöörata tähelepanu ka läheduses viibivatele inimestele. ! Värvitud pindade puhastamisel peab vahekaugus olema vähemalt 30 cm, et vältida kahjustusi. ! Kaitseks tagasipritsiva vee ja mustuse eest kasutada sobivat kaitseriietust ja kaitseprille. ! Töötavat seadet ei tohi mitte kunagi jätta järelevalveta. ! Antud seade töötati välja kasutamiseks tootja poolt tarnitava ja soovitatud puhastusvahendiga. Muude puhastusvahendite või kemikaalide kasutamine võib seadme töökindlust vähendada. ! Jälgida, et toitejuhet või pikendusjuhet ei kahjustataks sellest ülesõitmisega, muljumisega, rebimisega ega muul viisil. Toitejuhtmed peavad olema kaitstud kuumuse, õli ja teravate servade eest. ! Toite- ja pikendusjuhtme ühenduskoht ei tohi olla vees. ! Kõik töötamispiirkonnas asuvad pingestatud detailid peavad olema veejugade eest kaitstud. ! Seadet tohib ühendada ainult pistikupessa, mis on elektrimontööri poolt paigaldatud vastavalt standardile IEC 60364. ! Seadet tohib ühendada ainult vahelduvvoolutoitega. Pinge peab vastama seadme tüübisildil esitatud pingele. ! Pistikupesa minimaalne kaitse 10 A (inertkaitse). ! Elektriõnnetuste vältimiseks soovitame kasutada ettelülitatud rikkevoolu- kaitselülitiga (max 30 mA rakendumise nimivoolutugevusega) pistikupesi. ! Kasutatava pikendusjuhtme pistik ja ühendus peavad olema hermeetilised. ! Pikendusjuhe tuleb kaablitrumlilt alati täielikult maha kerida. Ohutusseadised on mõeldud kasutaja kaitsmiseks vigastuste eest ning neid ei tohi muuta ega neid mitteaktiivseks seada. See lüliti takistabseadme kogemata käivitamist. Lülitage välja, kui töös on vaheaeg või kui lõpetate töö. Ohutusfiksaator püstolil takistab seadme tahtmatut sisselülitamist. Kasutatud lühendite seletused: HD = Kõrgsurvekäitus RM = Puhastusvahend Pakendi lahtipakkimisel kontrollida, kas kõik osad on olemas ning kahjustamata. Transportimisel tekkinud kahjustuste korral palun teavitada toote müüjat. Joonised vt lk 2 1 Seadmelüliti (SISSE/VÄLJA) 2 Toitejuhe, pistikuga 3 Kõrgsurveväljund 4 Kõrgsurvevoolik 5 Pritsepüstol, ohutusfiksaatoriga 6 Veevõtuliitmik, sõelaga 7 Ühendusdetail veevõtuliitmikule 8 Puhastusvahendi imivoolik, filtriga 9 Lisavarustuse hoidik 10 Transpordikäepide 11 Rõhu reguleerimisega joatoru (Vario Power) Ohutusseadised Seadme lüliti Ohutusfiksaator Kasutuselevõtt/käsitsemine Seadme osadEesti 137 Seadme tarnimisel ei ole murdumisohu tõttu kõrgsurvevoolik ega püstol veel paigaldatud. Palun paigaldada need enne esimest kasutamist. " Püstoli kinnitusklamber näiteks väikese kruvikeerajaga välja lükata. " Kõrgsurvevoolik ja pritsepüstol kokku panna. " Klamber kuni fikseerumiseni sisse suruda ning kõrgsurvevoolikust tõmmates kontrollida, kas ühendus on kindel. " Kaabliköidis kõrgsurvevoolikult eemaldada ja kõrgsurvevoolik lahti kerida. Ühendamiseks vajalikke andmeid vt tüübisildilt/ tehnilisest dokumentatsioonist. Jälgige veevärgiettevõtte eeskirju. " Kasutada tuleb tekstiiliga tugevdatud voolikut (ei sisaldu tarnekomplektis) standardse liitmikuga: – läbimõõt vähemalt 1/2 tolli (13 mm) – pikkus vähemalt 7,5 m " Keerake kaasasolev ühendusdetail seadme veevõtuliitmiku külge. " Asetage veevoolik seadme ühendusdetailile ja ühendage veekraaniga. 몇 NB! Kõrgsurvepuhastit ei tohi kunagi käitada, kui veekraan on suletud, sest kuivalt töötamine kahjustab kõrgsurvepumpa. Kui veevärgist tulev vesi pole puhas, kasutage tingimata Kärcheri veefiltrit (erivarustus, tellimisnr. 4.730-059). Seade ei sobi kasutamiseks joogiveetorustiku juures. Käitamiseks joogivee juures tuleb kasutada firma Kärcher sobivat süsteemieraldajat. Vastava lisavarustuse kasutamisel saab kõrgsurvepuhasti imeda sisse ka pinnasevett nt vihmaveetünnist või tiigist (imikõrgus max 0,5 m). " Kõrgsurvepumba ja lisavarustuse kaitsmiseks kasutada Kärcheri veefiltrit (erivarustus). 4.730-059). See filtreerib sissevõetavast veest välja saasteained. " Standardne ühendussüsteem ei ole imikäituseks sobiv, seepärast kasutada filtriga Kärcheri imivoolikut (erivarustus) ja asetada see vihmaveetünni. ja asetada see vihmaveetünni. " Seade enne kasutamist õhutustada: Seade lülitada sisse ilma kõrgsurvevoolikut külge ühendamata ja lasta töötada, kuni vesi kõrgsurveväljundist mullideta välja tuleb. Seade välja lülitada ja kõrgsurvevoolik külge ühendada. Märkus: Seade ventileerub kiiremini, kui täidate imivooliku eelnevalt veega. " Kõrgsurvevoolik keerata seadme kõrgsurveväljundi külge. " Soovitud pritsetoru asetada püstolile ja fikseerida, pöörates seda 90° päripäeva. " Avada veekraan. " Ühendada seade elektritoitevõrku. " Pealüliti asendisse „I/ON“. " Pritsepüstoli ohutusfiksaator vajutusega vabastada ja vajutada päästikule. 몇 Vigastuste oht Kõrgsurveotsikust väljuva veejoa tõttu mõjub püstolile reaktiivjõud. Seista kindlalt paigal ning hoida püstolit ja pritsetoru tugevasti kinni. Kõige tavalisemateks puhastustöödeks. Töörõhku saab sujuvalt reguleerida „Min“ ja „Max“ vahel. " Vabastage püstoli päästik. " Keerake joatoru soovitud asendisse. Märkus: Puhastusvahendit on võimalik juurde segada ainult madalsurve korral. Kõik Kärcheri pesuharjad on ette nähtud puhastusvahendiga töötamiseks. " Kasutage rõhu reguleerimisega joatoru (Vario Power) " Keerake joatoru asendisse „Mix“ - Keerake madalsurvele. " Võtta soovitava pikkusega PV-imivoolik korpusest välja. " Asetada PV-imivoolik PV-lahusega anumasse. Enne kasutuselevõttu Veevarustus Veevarustus veevärgist Vett imeda lahtistest mahutitest Kasutuselevõtt Kõrgsurvekäitus Rõhu reguleerimisega joatoru (Vario Power) Puhastusvahendiga käitus Puhastusvahendi juurdeimu välisest anumast138 Eesti 1 Pihustada vähesel määral puhastusvahendit kuivale pinnale ja lasta toimida (mitte kuivada). 2 Lahustunud mustus pesta kõrgsurvejoaga maha. " Pritsepüstoli päästik vabastada. " Tööpauside ajaks fikseerida püstoli päästik ohutusfiksaatoriga. " Pikematel tööpausidel (üle 5 minuti) lülitada seade lisaks ka seadmelülitist välja. " Kui lisati juurde puhastusvahendit: PV- imivoolik asetada puhta veega anumasse, võtta pritsetoru küljest ära ja lülitada seade umbes 1 minutiks sisse ning seega loputada puhtaks. " Pritsepüstoli päästik vabastada. " Seadmelüliti asendisse „0/OFF“ (väljas). " Veekraan sulgeda. " Vajutada püstoli päästikule, et lasta süsteemist välja jääkrõhk. " Ühendada seade veevõtuliitmikust lahti. " Pritsetoru võtta püstoli küljest ära. " Seade lühidalt sisse lülitada, asend „I/ON“, ja vajutada pritsepüstoli päästikule seni, kuni vett enam välja ei tule (ca 1 min). " Seadmelüliti asendisse „0/OFF“ (väljas). " Fikseerida püstoli päästik ohutusfiksaatoriga. " Tõmmata toitejuhe pistikupesast välja. " Toitejuhet, kõrgsurvevoolikut ja tarvikuid hoida seadme juures. Erivarustus laiendab seadme kasutusvõimalusi. Täpsemat teavet selle kohta saab Kärcheri volitatud edasimüüjalt. Erinevateks puhastustöödeks soovitame Kärcheri puhastus- ja hooldusvahendite valikut. Palun konsulteerige meiega või tellige vastav informatsioon. Vigastuste oht Enne mis tahes hooldus- ja korrashoiutööde alustamist tuleb seade välja lülitada ja eemaldada pistik vooluvõrgust. Enne pikemat seismajätmist, näiteks talveks: " võtke välja puhastusvahendi imivooliku filter ja peske voolava vee all puhtaks. " Tõmmake veevõtuliitmiku sõel näpitstangidega välja ja peske voolava vee all puhtaks. Seade on hooldusvaba. Külm lõhub seadme ja tarvikud, kui need ei ole täielikult veest tühjad. Kahjustuste vältimiseks. " Säilitage masinat ja kõiki tarvikuid ruumis, mille temperatuur ei lange allapoole nulli. Kasutada eranditult Kärcheri originaalvaruosi. Varuosade loend on käesoleva kasutusjuhendi lõpus. Paljud tõrked saate alljärgneva loendi abiga ise kõrvalda. Kahtluse korral palun pöörduda volitatud hooldustöökoja poole. Vigastuste oht Enne mis tahes hooldus- ja korrashoiutööde alustamist tuleb seade välja lülitada ja eemaldada pistik vooluvõrgust. Hoiatus Remonditöid ja töid elektriliste komponentide juures tohib teha ainult volitatud hooldustöökoda. Seade ei käivitu " Kontrollige, kas tüübisildile märgitud pinge vastab vooluallika pingele. " Kontrollige, et toitejuhe ei ole kahjustatud. Seadmes puudub surve " Kontrollida otsiku asendit seadistustähiste suhtes pritsetorul. " Õhutustada seade: lasta seadmel töötada kõrgsurvevoolikut külge ühendamata, kuni vesi kõrgsurveväljundist mullideta välja tuleb. Seejärel ühendada kõrgsurvevoolik jälle külge. " Puhastada veevõtuliitmiku sõel: selle saab näpitstangidega kergesti välja tõmmata. " Kontrollida, et kõik kõrgsurvepumba veevõtuvoolikud on hermeetilised ja ummistusteta. Soovitatav puhastusmeetod Töö katkestamine Töö lõpetamine Erivarustus Puhastusvahend Korrashoid ja tehnohooldus Puhastamine Hooldamine Jäätumiskaitse Varuosad Abi härete korralEesti 139 Surve tugev kõikumine " Puhastada kõrgsurveotsik: Saasteained otsiku avast nõelaga eemaldada ja veega ettepoole välja uhtuda. " Kontrollida vee juurdevoolukogust. Kõrgsurvepumba leke " Kõrgsurvepumba väike leke on tehniliselt tingitud. Tugeva lekke korral pöörduda volitatud hooldustöökoja poole. Puhastusvahendi juurdeimu ei toimu " Seake pritsetoru madalsurvele. " Puhastage puhastusvahendi imivooliku sõel. " Kontrollige, kas puhastusvahendi imivooliku ei ole keerdu või murdunud Tehniliste muudatuste õigused reserveeritud! Käesolevaga kinnitame, et allpool kirjeldatud seade vastab meie poolt turule toodud mudelina oma kontseptsioonilt ja konstruktsioonilt EÜ direktiivide asjakohastele põhilistele ohutus- ja tervisekaitsenõetele. Meiega kooskõlastamata muudatuste tegemise korral seadme juures kaotab käesolev deklaratsioon kehtivuse. Allakirjutanud toimivad juhatuse korraldusel ja volitusel. Alfred Kärcher GmbH & Co. KG Alfred Kärcher-Str. 28 - 40 D - 71364 Winnenden Tel: +49 7195 14-0 Faks: +49 7195 14-2212 Tehnilised andmed Elektriühendus Pinge 1~50 Hz

Tarbitav võimsus 1,7 kW Võrgukaitse (inertne) 10 A Elektriohutusklass I Veevõtuühendus Juurdevoolava vee temperatuur (max) 40 °C Juurdevoolu hulk (min) 10 l/min Juurdevoolurõhk 0,2 - 1,2 MPa Jõudluse andmed Töörõhk 11 MPa Max lubatud rõhk 12 MPa Jõudlus, vesi 6,3 l/min Jõudlus, puhastusvahend 0,3 l/min Pritsepüstoli reaktiivjõud 15 N Käe-käsivarre vibratsioonitase (ISO 5349) 0,8 m/s

(EN60704-1) 74,5 dB(A) Helivõimsuse tase

(2000/14/EÜ) 87 dB(A) Mõõtmed Pikkus 290 mm Laius 340 mm Kõrgus 805 mm Kaal 12,2 kg CE-vastavusdeklaratsioon Toode: Kõrgsurvepesur Tüüp: 1.423-xxx Asjakohased EÜ direktiivid: 98/37/EÜ 2006/95/EÜ
