Toote tüüp	Köögikubu
Bränd	TURBOAIR
Mudel	Pantheon
Kasutamine	Kodumajapidamine
Töörežiimid	Imemine (väljatõmme) või filtratsioon (ringlus)
Paigaldustüübid	Seinale või lakke (saare jaoks)
Imemiskiiruste arv	3 kiirust (vastavalt mudelile: 4 või 5 nuppu)
Valgustus	Halogeenpirnid 12 V – 20 W max, tüüp G4
Rasvafilter	Metallist, nõudepesumasinas pestav, puhastada kord kuus
Sütefilter (valikuline)	Aktiivsüsi, mittepestav, vahetada iga 3-4 kuu tagant (kasutamisel filtratsioonirežiimis)
Materjal	Roostevaba teras / klaas (vastavalt viimistlusele)
Toide	220-240 V / 50-60 Hz (kontrollige andmesilti)
Minimaalne ohutuskaugus (pliidist)	50 cm (elekter) / 65 cm (gaas või kombineeritud)
Sise-/välispindade hooldus	Regulaarne puhastamine neutraalse pesuvahendiga, vähemalt kord kuus
Ohutusseadmed	Enne hooldust vooluvõrgust lahti ühendada; mitte kasutada ilma restita; mitte leegitseva toiduvalmistamise tule all
Varuosad / remonditavus	Lambid ja filtrid kasutaja poolt vahetatavad; muud osad kvalifitseeritud tehniku poolt
Üldteave	Kasutusjuhend mitmes keeles; vastavus WEEE-le (ringlussevõtt)

Korduma kippuvad küsimused - Pantheon TURBOAIR

Kui suur peab olema minimaalne kaugus õhupuhasti ja pliidiplaadi vahel?

Minimaalne kaugus on 50 cm elektripliidi puhul ja 65 cm gaasi- või kombineeritud pliidi puhul. Nende vahemaade järgimine on ohutuse seisukohalt kohustuslik.

Kuidas valida väljatõmbe ja filtratsioonirežiimi vahel?

Väljatõmbeversioon eemaldab suitsu läbi kanali õue. Filtratsiooniversioon ringlussevõtab õhku aktiivsöefiltri ja deflektori abil. Võimalusel kasutage väljatõmbeversiooni; vastasel juhul valige filtratsiooniversioon ja paigaldage söefilter.

Kui tihti tuleks rasvafiltreid puhastada?

Metallist rasvafiltreid tuleb puhastada üks kord kuus, käsitsi mitteagressiivse pesuvahendiga või nõudepesumasinas madalal temperatuuril lühikese tsükliga.

Millal tuleb söefiltrit vahetada?

Aktiivsöefilter tuleb vahetada iga 3–4 kuu tagant, sõltuvalt kasutussagedusest. Seda ei saa puhastada ega regenereerida.

Kuidas vahetada õhupuhasti pirni?

Esiteks ühendage õhupuhasti vooluvõrgust. Kasutage väikest lamepeaga kruvikeerajat, et avada pirnikate. Vahetage pirn välja 12 V – 20 W max, tüüp G4 halogeenpirni vastu. Ärge puudutage pirni kätega. Sulgege kate klõpsuga.

Kas ma saan õhupuhasti ise paigaldada?

Paigaldus on võimalik kogenud isetegijale, kuid elektriühenduste ja seinale/lakke kinnitamise jaoks soovitatakse kvalifitseeritud tehnikut, eriti saaremudelite puhul.

Mida teha, kui õhupuhasti ei lülitu sisse?

Kontrollige esmalt, et õhupuhasti on korralikult ühendatud ja kaitselüliti pole välja lülitatud. Veenduge, et lambid on korralikult sisse keeratud. Kui probleem püsib, võtke ühendust hooldusteenindusega.

Kas õhupuhastit saab kasutada ilma rasvafiltrita?

Ei, ärge kunagi kasutage õhupuhastit ilma korralikult paigaldatud rasvafiltriteta. See võib mootorit kahjustada ja põhjustada tuleohtu.

Kuidas lülituda väljatõmbeversioonilt filtratsiooniversioonile?

Filtratsiooniversioonis kasutamiseks peate paigaldama aktiivsöefiltri ja deflektori F toe külge. Eemaldage väljatõmbeõhukanal ja ühendage see deflektoriga, et õhk ruumis ringleks.

Mida teha, kui valgustus ei tööta?

Kontrollige, kas lambid on korralikult sisestatud. Kui valgustus ikka ei tööta, asendage lambid identsete mudelitega (halogeen 12 V 20 W G4). Kui probleem püsib, võtke ühendust hooldusteenindusega.

KASUTUSJUHEND Pantheon TURBOAIR

ET Paigaldus- ja kasutusjuhend

AR

2,9x6,5

ET - Paigaldus- ja kasutusjuhend

Järgige tapselt kæsolevas juhendis antud juhiseid.

Seadme valmistaja keeldub igasugusest vastutusest seadmega seotud voimalike ebameeldivuste, rikete voi tulekahjude eest, mis tulenevad selles juhendis antud juhiste eiramisest. Ohupuhasti on projekteeritud ainult koduseks kasutamiseks.

Ohupuhasti kujundus voib olla teist sugune kui selles brosuriis toodud joonistel, kuid kasutus-, hooldus- ja paigaldusjuhendid on samad.

I Hoidke juhendit alles, et saaksite seda igal hetkel uurida. Veenduge muigi, voorandomise voi kolimise korral, et juhend jaaks toote juurde.
! Lugege juhised tahelepanelikult labi: siin on tahtsat teavet paigaldamise, kasutamise ja ohutuse kohta.
! Arge muutke toodet ega selle valjatombetorusid elektriliselt ega mehaaniliselt.

Markus. Sumboliga (*") tāhistatud osad on lisaseadmed, mis kuuluvad ainult mone mudeli juurde, vōi seadmed, mis ei kuulu komplekti ja tuleb eraldi osta.

Ohuabinoud

Tähelepanu! Arge lulitage seadet elektrivörku enne, kui paigaldamine on täesti lopeturatud.

Enne puhasus- voi hooldustood lulitage ohupuhasti vooluvorgust valja, tommates selleks pistiku seinakontaktist voi lulitades voolu pealulitist valja.

Kasutage paigaldus- ja hooldustödel kaitsekindaid.

Lapsed, füusilise, vaimse voi meelepuudega inimesed ja isikud, kellei ole seadme kasutamise kogemust, voivad seadet kasutada ainult jarevalve all voi siis, kui nende turvalisuse eest vastutav imene on opetanud neid seadet kasutama.

Lastel ei tohi lubada seadmega mangida.

Arge kasutage ohupuhastit ilma oigesti paigaldatud voreta.

Ohupuhasti peale ei tohi KUNAGI midagi toetada, kui seda ei ole eraldi margitud.

Kui ohupuhastit kasutatakse samaaegselt teiste, gaasil voi muul kutusel tootavate seadmetega, peab ruum olemai piisavalt ventileeritud.

Seadme torustikku ei tohi ühendada ventilatsionisüsteemiga, mida kasutatakse muul otstarbel, näiteks suitsugaaside eemaldamiseks seadmetest, milles kasutatakse majapidamisgaasi voi muid kutuseid.

Lahtise tulega toiduvalmistamine ohpuhasti all on rangelt keelatud.

Lahtine tuli kahjustab filtreid ja voib pohjustada talekahju ning seega tuleb seda igati valtida.

Toidu praedimisel peab olema hoolikas, et valtida oli ülekuumenemist ja suttimist.

Köogiseadmete kasutamisel voidahohupustikokkupuuteppinnad markimisvaarsetsoojeneda.

Tuleb järgida eeskirju, mida ametiasutused on suitsuärastuse tehniliste ja ohutusmeetmete kohta kehtestanud.

Ohupuhastit peab seest ja väljast regulaarselt (VAHEMALT UKSKORD KUUS) puhastama, pidades kinni kaesolevas juhendis toodud hooldusnouetest.

Kui kaesolevas juhendis ohpuhasti ja filtrite puhastamise kohta satestatud noueid ei taideta, voib tekkida talekahju oht. Arge kasutage ohpuhastit ega jatke seda seisma ilma korralikult paigaldatud lampideta, sest see pohjustab elektriloo gi ohu.

Me ei vôta vastutust seadme vigastuste ja kahjustuste eest, mis tekivad kæsolevas juhendis sātestatud nōuete eriramise tagajärjel.

Seade on margistatud direktiivi 2002/96/EU (elektrija elektronikaseadmete jaatmete kohta) (Waste Electrical and Electronic Equipment, WEEE) kohaselt. Kui hoolitsete selle eest, et see toode korvaldatakse kasutusest oigesti, aitate valtida voimalikke negatiivseid tagajargi keskkonnale ja tervisele.

1. tootel voi Sellega kaasas olevates, tab, et toodet ei tohi kaideda nagu said see tuleb anda elektri- jate jaatmete vastuvotupunkti, kust see J. Jargige kohlikke jaatmete korvaldamise. nhe. Lisateabe saamiseks selle toote asutamise ja ringlusveotu kohta vo'tke kohliku asutuse, olmejatmete kogumise. ermaga, kelle kaest te toote ostsite.

Kasutamine

Ohupuhasti on valmistatud nii, et seda saaks kasutada nii
valjatombereziimis kui ka ohku filtrereriva toasisesetsirkulatsooniga reziimis.

Väljatombereziim

Ohupuhasti ülemise valjalaskeava B kaudu viakse suits valiskeskkonda (valjatombetoru ja kinnitusklambrid ei kuulu komplekti).

Tähelepanu! Kui öhupuhastile on paigaldatud söefilter, tuleb see eemaldada

Filtreeriv versoon

Juhul, kui kappaetamissuitsu ja-aure ei ole voimalik valja lasta, voiib kasutada ohpuhasti filtreerivat versooni, monteirides aktiisoefiltria ja deflektori F toele G, suits ja aurud puhasatakse ülemise vore H kaudu labi ülemise ohuvaljalaskeavaga B uhendatud valjutamistoru ja deflektorile F monteeritud unhendusvoru (valjutamistoru ja kinnituslinte ei ole kaasas).

Tähelepanu! Kui ohupuhastil söeffilter puudub, tellige ja paigaldage see enne seadme kasutuselevöttu.

Ilma imimootorita mudelid toottavad ainult valjatombereziimis ja selline mudel tuleb uhendada valimise valjatombeseadmega (ei kuulu komplekti).

Kokkupanemisopetus on lisaseadme juures.

Paigaldamine

Minimaalne vahekaugus plidi pinna ja kooqi ohipuhasi alumise aare vahel ei tohi elektriplidi puhul olla vaiksem kui 50cm ning gaasi- voi kombineeritud plidi puhul vaiksem kui 65cm.

Kui gaasipliidi paigaldusjuhendis noutakse suuremat vahekaugust, tuleb seda arvesse votta.

Elektrühendus

Vörgupinge peab vastama òhupuhasti sees asuval andmesildil toodud pingele. Kui òhupuhastil on pistik, ühendage see kehtivatele eeskirjadele vastavasse pistikupessa, mis asub ka pärast òhupuhasti paigaldamist ligipäasetavas kohas. Kui òhupuhastil pistikut ei ole (puhasti on otse vörku ühendatud) vii kui pistik ei asu kohas, mis jäaks ka pärast òhupuhasti paigaldamist ligipäasetavaks, paigaldage nōuetekohane kahepooluseline lüliti, mis kindlustaks vastavalt paigalduseeskirjadele lll kategooria liiginge korral täieliku eraldamise vooluvvorgust.

Tähelepanu! Enne kui lūlitate ðupuhasti uuesti elektrivörku ja kontrollite, kas see tötab korralikult, kontrollige alati, kas vörgukaabel on korralikult monteeritud.

Paigaldamine

Ohupuhasteid on kahte liiki:seinale paigaldatav mudel ja lakke paigaldatav mudel (Isola).

Enne paigaldamise algust:

• Kontrollige, kas ostetud toote mõodud sobivad varem väljavalitud paigalduspiirkonna mõotudega.
• Eemaldage aktiivsoeffilter/-filtrid, kui seade on nendega varustatud (vt ka vastavat punkti). See/need pannakse tagasi ainult siis, kui ohupuhastit tabetakse kasutada filtreerival reziimil.
• Kontrollige, ega òhupuhasti sees ei ole (transportimise ajal sinna sattunud) salle juurge kuuluvaid esemeid (nt kruvidega ümbrikke, garantiidokumente jms). Kui on, siis vötke need välja ja hoidke alles.
  Kui voimalik, uhendage ohopuhasti paigaldamispiirkonna alla ja umbrusse jäavad moöbliesemed lahti ning viige eemale, et laele/seinale, kuhu puhasti paigaldatakse, oleks kergem ligi pāaseda. Kui see ei ole voimalik, katke koik paigaldamispiirkonna lahedusse jäavad moöbliesemed ja muud esemed voimalikult hösti kinni. Valige üks tasane pind, kuhu ohopuhastit ja selle juurde kuuluvaid detaile saaks toetada.
• Lisaks sellele kontrollige, kas ohpuhasti paigaldamispirkonnas (ja kohas, kuhu päaseks ligi ka pärast ohpuhasti paigaldamist) saab kasutada pistikupesa ning kas ohpuhastit saab ühendada valjatombeseadmega, mis juhib suitsväliskeskonda (ainult valjatombereziimi korral).
• Tehke kōik vajalikud mūrītisetödd (nt paigaldage pistikupesa ja/vōi puurike auk valjatōmbeturu jaoks).

Ohupuhastiga on kaasas tuUBLid, mis sobivad enamikule seintele/lagedele. Kui tahate kindel olla, et need seinte/lae materjaliga sobivad, tuleb siiski poorduda kvalifitseritud

tehniku poole. Sein/lagi peab olemakullalt tugev, et ohupuhasti raskust kanda.

Lakke kinnitatava mudeli paigaldamine (Isola)

Joonis 5-6-7

1. Kohandage ohpuhasti toe pikkust: sellest reguleerimiset soltub ohpuhasti loplik korgus.

Tähelepanu: Monikord on toetusaluse ülaosa kinnitatud alumise osa külge 1 voi enama kruviga, vajadusel kontrollige seda ja eemaldage kruvid ajutiselt toe reguleerimisesk.

1. Kinnitage toe kaks osa, kasutades 16 krvi (4 iga nurga jaoks).

Kinnitage üaosale vastavalt selle laiusele 1 voi 2 kinnitusalust (olenevalt komplektis sisalduvale), et seda toetada.

Tähelepanu: transpondiks vöib 1 toetusalus olla juba ajutiselt kinnitatud 2 kruviga kinnitusalusele, vajadusel seadke see soovitud asendisse, vöi kinnitage lõplikult 6 lisakruvi abi.

Selleks tehke järgmist:

a. Painutage kergelt laiemaks metallist kinnitusaluseid, et neid saaks kasutada konstruktsioni valiskuljel.
b. Seadke metallist kinnitusalus kohe toe kahe osa kinnituskohale ja kinnitage 8 krvi abil (2 tk iga nurga jaoks).

Kui komplektis on ka teine metallist kinnitusalus, fikseerige see vordsel kaugusel esimese tugevdusaluse ja tugisorestiku ulakulje suhtes, kinnitage 8 krvi abil (2 tk iga nurga jaoks).

Tähelepanu: kui paigaldate ja kinnitate metallist kinnitusalust/aluseid, kontrollige, et need ei takista valjatombeturu (valjatombereziimi korral) voi deflektori kinnitamist (filtreerimisreziimi korral).

1. Kinnitage ohupuhasti toetusalusele, kontrollige, et see on korrektsetk konksudele toetatud, nuud kinnitage ohupuhasti loplikult toetusalusele, keerates korralikult kinni koik 16 krvi (4 tk iga nurga jaoks).
2. Köogitasapinna vertikaaltasandil kasutage lae mulgustusskeemi (skeemi keskkoht peab vastama koggitasapinna keskkohale ja kuljed peavad olemaparalleelsed koggitasapinna kulgedega - skeemi kulg, millel on kirjutatud ,FRONT",vastab juhtpaneeli kuljele). Valmistage ette elektrihendus.
3. Tehke ettenahtud augud (6 auku 6 seinatüübli jaoks, 4 tüüblit kinnitusaluse jaoks), keerake kinni 4 kruvi valisavadel jattes u 1 cm kruvipea ja lae vahele.
4. Seadke tross lakke 4 kruvile (vt operatsiooni 4).
5. Keerake kinni 4 kruvi.
6. Seadke aukudesse paika ja keerake kinni veel 2 kruvi, et fikseerida kindlalt ülejänud.
7. Seadke valjalasketoru tugisorestkusisemusse jauhendage see mootoru hendusrongaga (valjalasketoruega kinnitusribasid pole komplektis). Valjalasketoru peabo lema piisavalt pikk, et ulationkveskkonada (valjatombereziimi puhul) voi deflektorini F (filter-rezimi puhul).
8. Ainult filer-rezlimiga mudeli puhul: monteeregdeflektor F tugisorestikule ja kinnitage see 4 kruviga

vastavale metallist kinnitusalusele, lopuks uhendage valjalasketoru deflektoril oleva uhendusrongaga.

1. sooritage elektrühendus kodusesse vörku, vōrgu toite voib lūlitada sisse alles siis, kui paigaldamine on lopetatud.

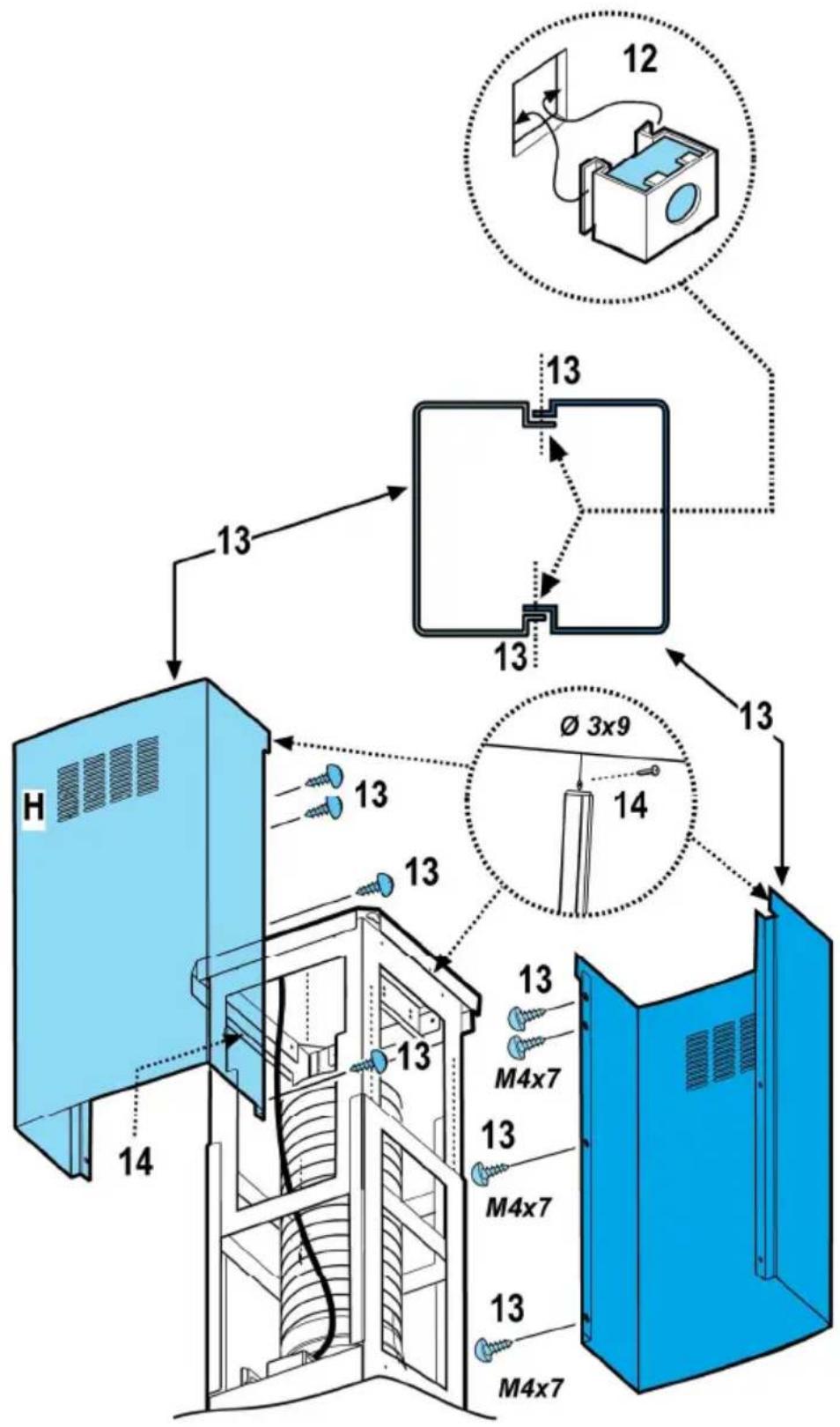

2. Seadke korstnate ülemisse ja alumisse osasse paika komplektis olevad kinnituskonksude mutrid vastavalt taisnurksetele aasadele, kokku tuleb paigaldada 14 krvi.
3. seadke kokku korstna kaks ülaosa (katke eelnevalt tugisorestik) nii, et nimetatud osapoolte uks pilu on asetatud juhtpaneeli-poolsele küljele ja teine selle vastasküjele.

Kinnitage need kaks osa 8 kruviga (4 iga kulje kohta - vt ka vastavat skeemi).

1. Kinnitage kahe kruvi abil lae lahedale tugikarkassile korstna ülaosa (üks kummagi kulje jaoks).
2. Seadke kokku korstna kaks alaosa, kattes tugisorestiku, kasutage 6 kruvi (3 tk kummagi kulje jaoks; vt ka sellekohast skeemi).
3. Seadke korstna alumine osa selleks ettenahtud kohta (mootor ja elektrikapp olgu seejuures tailikult kaetud) ja kinnitage kahe kruviga korstna seest.
4. Paigaldage 2 katteplaadikest (komplektiga kaasas) alumise korstna kinnituskohtadele. (TAHELEPANU! ALAKORSTNA KATTEPLAADIKESED ON KITSAMAD JA VAIKSEMA SUGAVUSEGA.)

Laiemaid ja sugavamaid katteplaadikesi on vaja korstna ulaosa jaoks, neid tuleb lögata vastavalt vajadusele.
18. Aktiveerige elektri-keskpaneeli kaudu uuesti elektrivork, kontrollige, et korsten tootab korralikult.

Vaheseintele moeldud mudeli paigaldamine

Kui aurutōke on komplektis lahti monteerituna, kinnitage see, nagu nāidatud joonistel a, b.

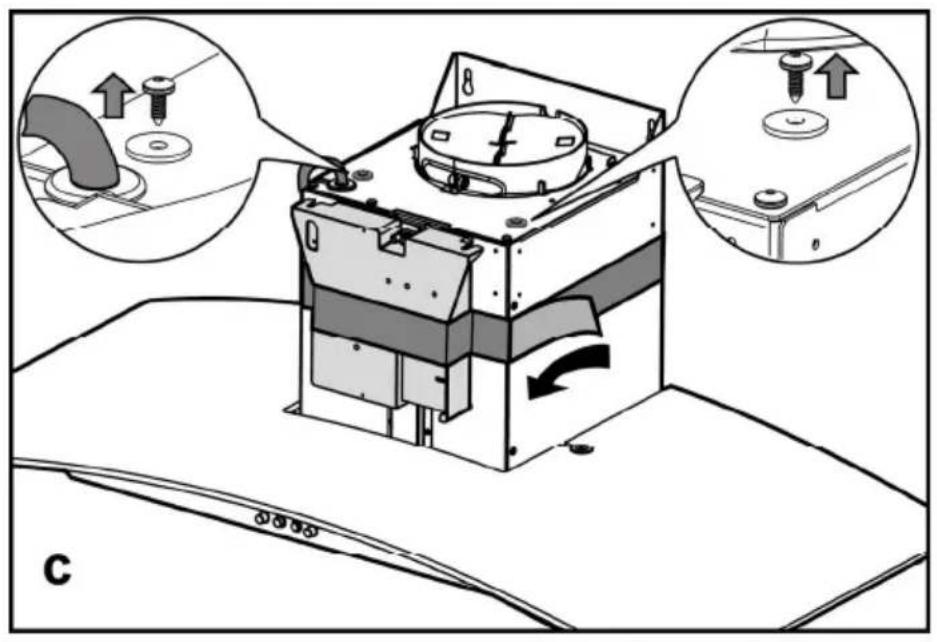

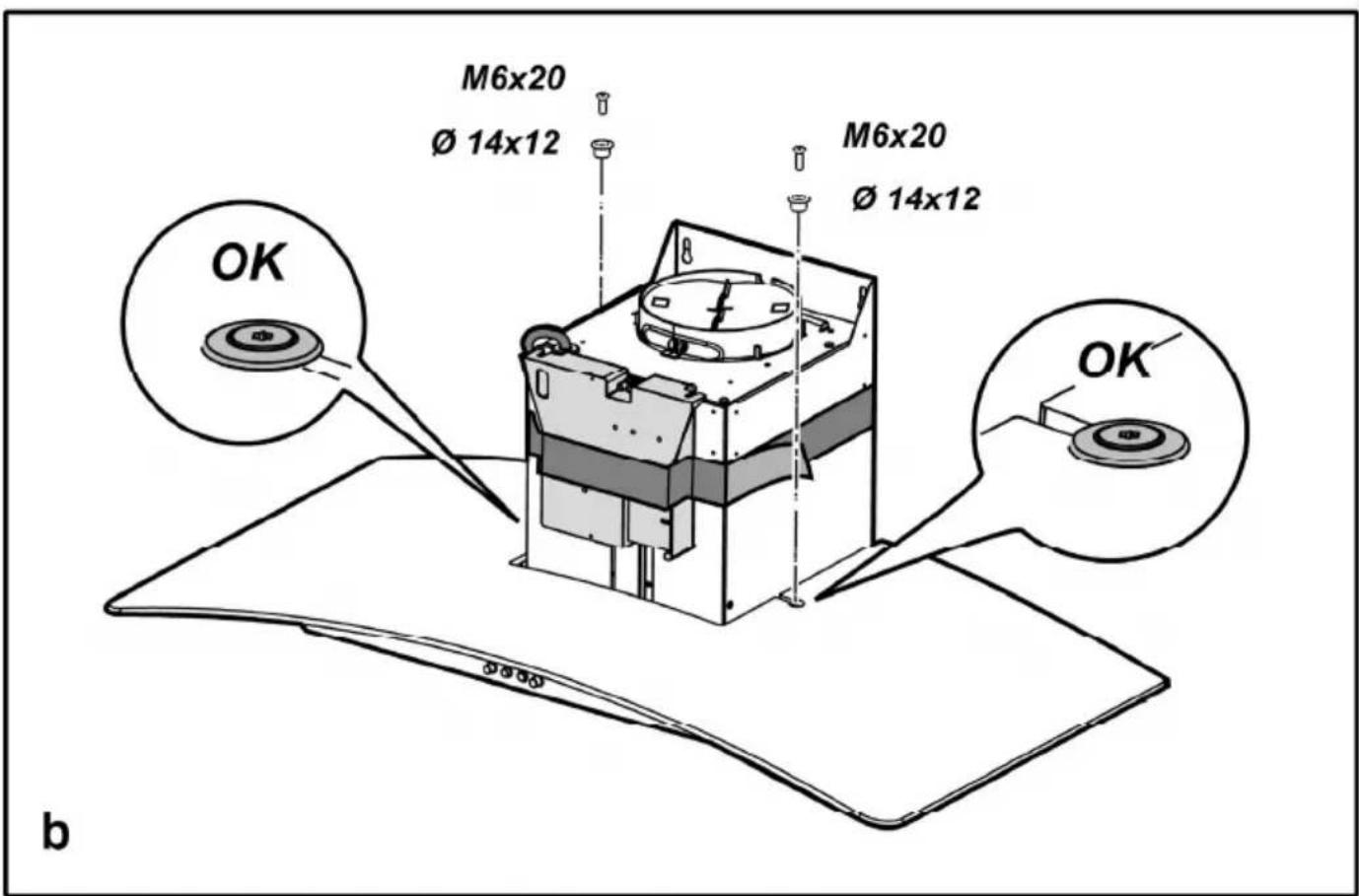

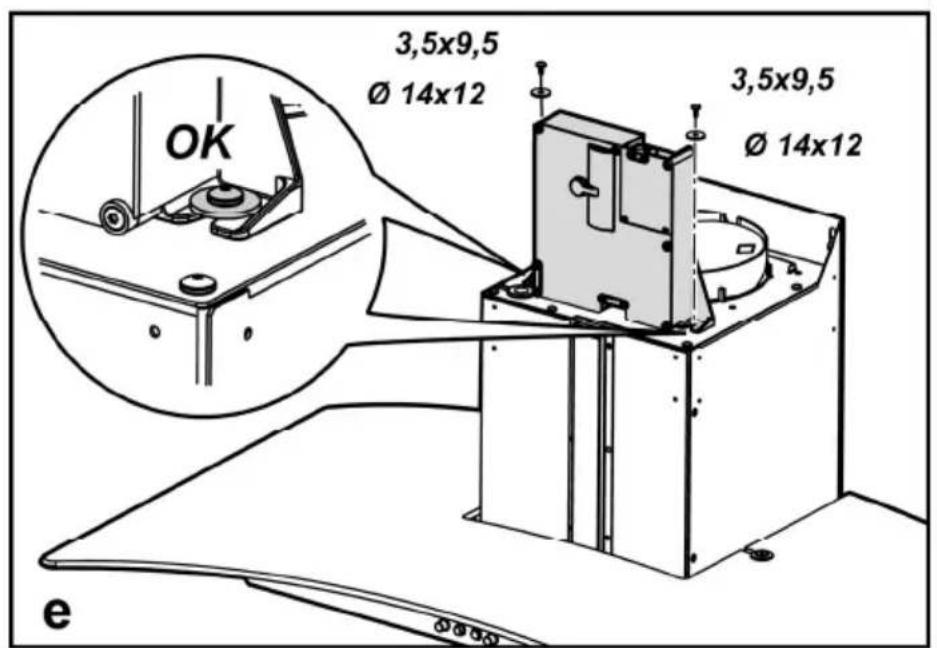

Elektrikapi kinnitamiseks vaadake jooniseid c, d, e.

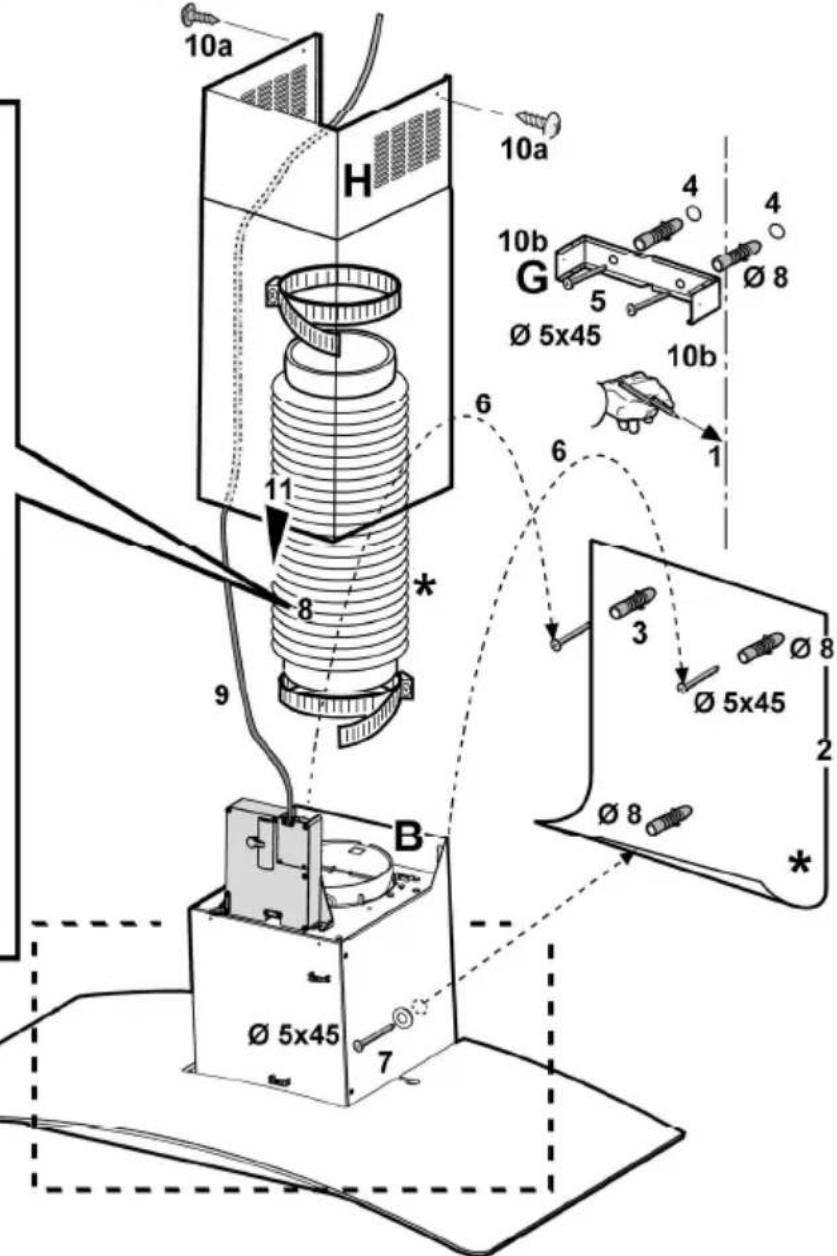

Joonis 9

1. Tōmmake hariliku pliatsigaseinale laeni ulationjuon,mis peab vastama keskjoonele: see holbustab paigaldustöid.
2. Seadke mulgustusskeem seinale: trukitud vertikaalne keskjoon mulgustus-skeemil peab vastama seinale jeonistatud keskjoonele, lisaks vastab mulgustusskeemi alaserv korstna alaservale.
3. Tehke augud nagu mudelil ette nahtud, seadke tüblid seinasse ja keerake kinni 2 krvi ülemistes aukudes, jatke kruvipea ja seina vahele u 1 cm.

Tähelepanu: tehke mudelil ettenähtud augud: 2 ülemist on korstna seinale riputamiseks, alumised (tavaliselt 1 keskel voi rohkem küljel) loplikuks kinnitamiseks ja ohutuse tagamiseks.

1. Seadke korstnatoe kinnitusalus „G"seinale vastu lage, kasutage korstnatoe metallist kinnitusalust mulgustusskeemina (kui toe kulge on tehtud vaike aas, peab see kokku sobituma eelnevaltseinale tommatud joonega) ja markige pliatsiga 2 auku, puurige augud, seadke paika 2 tuublit.
2. Kinnitage korstnatoe metallist kinnitusalus 2 kruviga seinale.
3. Kinnitage ohpuhasti 2-le ulemisele kruvile (vt

paigaldamine 3).

1. Seadke kruvid albumis(tes)se auku(desse) ja keerake kinni (ja varustage seibiga!), et loplikult kinnitada (KOHUSTUSLIK!), seejärel, kui olete kontrollinud öhupuhasit, KEERAKE KINNI KÖIK KRUVID, nii alumised kui ülemised.
   Tähelepanu: alumisi kinnituskohti saab nāha, kui eemaldada rasvafiltrid: need on öhupuhasti külgedel ja/vōi keskosas (viimasel juhul pārast seda, kui on eemaldatud voimalik söeffiltri raam). lgal juhul soovitame kasutada voimalusel öhupuhasti stabiilsuse suurendamiseks külgmisi auke.

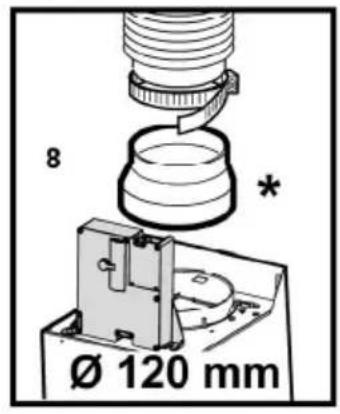

2. Ühendage suitsude väljalasketoru (toru ja kinnitusribaside ei kuulu komplekti, need tuleb eraldi osta) ühendusröngaga, mis asub imimootori kohl.

Toruteine ots tuleb uhendada suitsude valjatombeseadmega, kui kasutate ohupuhastit valjatombereziimil. Kui soovite kasutada ohupuhastit filter-reziimil, kinnitage korstnatoe metallist kinnitusalusele G deflektor F ja uhendage toru teine ots deflektori F uhendusrongaga.

1. Seadke tokorda elektruhendus.
2. Seadke kohale korstnad ja kinnitage need ülevalt 2
   kruviga (10a) korstnatoele „G" (10b).
3. Laske korstna alumine osa alla libiseda, kuni see paigutub omahokale ohpuhastil: imiseadmed olgu seejuures tailikult kaetud.

Monteerige söeffiltri korpus ja rasvafilter voi -filtrid ning kontrollige, kas öhupuhasti toötab korralikult.

Töotamine

Kui auru kontsentratsoon kögis on eriti suur, kasutage kõige suuremat kiirust. Soovitame valjatombe sisse lulitada 5 minutit enne sögitegemise algust ning jatta see pärast sögivalmistamise loppu veel umbes 15 minutiks toole.

4 lulitiga mudel

a. Valguse ON/OFF-luliti
b. OFF / 1. kiiruse luliti
c. 2. kiiruse luliti
d. 3. kiiruse luliti

5 lulitiga mudel

a. Valgustuse luliti
b. Mootori valjalulitamisnupp
c. 1. kiiruse luliti (vahese auru ja suitsu puhul)
d. 2. kiiruse luliti (keskmise hulga auru ja suitsu puhul)
e. 3. kiiruse luliti (rohke auru ja suitsu puhul)

Hooldus

Enne hooldustöid vötke öhupuhisti vooluvörgust välja.

Puhastamine

Ohupuhastit tuleb sageli (vahemalt sama tihti, kui hooldatakse rasvafiltreid) nii seest kui ka valjast puhastada. Puhastamiseks kasutage neutraalse vedela puhastusvahendiga niisutatud lappi.

Välidge abrisivseid aineid sisaldavaid vahendeid.

ÄRGE KASUTAGE PUHASTAMISEKS ALKOHOLI!

Tähelepanu! Seadme puhastamise ja filtrite vahetamise eeskirjade mittejärgimisega kaasneb tulekahju oht. Seepärast on soovitatav järgida antud juhiseid.

Me ei vōta endale mingit vastutust ebaōigest kāsitsemisest voi eespool toodud ettevaatusabinōude eiramisest tingitud voimalike mootorikahjustuste ja tulekahjude eest.

Rasvafilter

Püüab kinni toiduvalmistamisel tekkivad rasvaosakesed. Seda tuleb kord kuus mittesööbivate puhastusvahenditega puhastada kas käsitsi voi noudepesumasinas madala temperatuuri ja lühikese tsükliga.

Noudepesumasinas pesemisel voib metallist rasvafilter varvi muuta, aga temafiltreerimisomadusi ei muuda see vahimalgi maaral.

Rasvafiltri eemaldamiseks tommake hooba.

Joonis 2

Aktiivsoefilter (ainult filtreriva reziimi jaoks)

Joonis 3

Absorbeerib toiduvalmistamisel tekkivad ebameeldivad lohnad.

Söefilter kullastub kas lühema voi pikema kasutamise järel olenevalt plidist ja sellest, kui korraparaselt rasvafiltrit puhasatakse. lgal juhul tuleb kassett valja vahetada vahemalt iga nelja kuu tagant.

Seda EI TOHI pesta ega taasaktiveerida

Eemaldage filtrit hoidev raam, poorates raami puhasti (g) kuljes hoidvaid nuppe 90^ vorra.

Asetage söeffilter (i) raami (h) sisse ja pange see omakohale (j) tagasi.

Kasutada võib tavapärast mittepestavat ja -uuendatavat söeffiltrit, mis tuleb iga 3-4 kuu moödudes valja vahetada.

Sel juhul on filter ja raam kokku keevitatud: ohupuhastiga koos tarnitud raami pole vaja.

Kasutamiseks asetage filter omakohale ja fikseerige see sukustusseadme abi.

Pirnide vahetamine

Vötke aparaat vooluvörgust valja.

Tahlelepanu! Enne pirnide puudutamist veenduge, kas need on jahtunud.

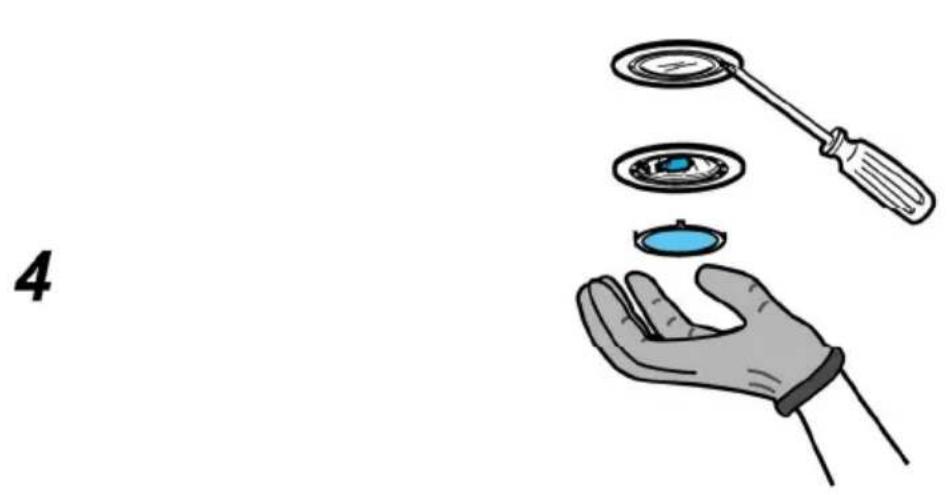

Joonis 4

1. Eemaldage kaitsekate väiksema kruvikeeraja vöi muu sarnase tõriista abiil.
2. Vahetage kahjustunud pirn valja.

Kasutage uksnes 20-vatise voimsusega (12 V) G4-pirne ning arge neid kaega puudutage.

1. Sulgege kaitsekate (klöpsatusega) uuesti.

Kui valgustus ei hakka toole, kontrollige enne tehnoabi kutsumist, kas pirn on korralikult pesas.
