Toote tüüp	Lihvimispink
Mark	Scheppach
Mudel	SM200L
Mõõtmed (P x L x K)	390 x 260 x 290 mm
Kaal	12 kg
Toiteallikas	230-240 V ~ 50 Hz, 500 W (S2 10 min)
Pöörlemiskiirus	2850 p/min
Lihvketaste maksimaalne läbimõõt	200 mm (parem ja vasak)
Lihvketaste minimaalne läbimõõt (pärast kulumist)	160 mm
Lihvketta ava läbimõõt	15,88 mm
Lihvketaste laius	20 mm (parem ja vasak)
Kaasasolevad lihvkettad	Parem: tera 60, Vasak: tera 36
Helirõhutase (LpA)	62,4 dB(A) (määramatus 3 dB)
Helivõimsustase (LwA)	77,0 dB(A) (määramatus 3 dB)
Vibratsioon (emissiooniväärtus)	≤ 2,5 m/s² (määramatus 1,5 m/s²)
Peamised funktsioonid	Metallide, plastide ja muude materjalide lihvimine ja poleerimine (sobivate lihvketastega)
Valgustus	Patareitoitega LED-lamp (2 x AAA 1,5 V)
Maksimaalne pidev tööaeg	10 minutit (S2)
Ohutus	Kaitseekraanid, sädeme tõkked, reguleeritav tööriistahoidik, sisse/välja lüliti, lihvketaste kaitseseade
Hooldus ja puhastus	Puhastage regulaarselt niiske lapi ja veidi seebiga; ärge kasutage agressiivseid tooteid. Kontrollige ja reguleerige perioodiliselt sädeme tõkkeid ja tööriistahoidikut (maksimaalne vahe 2 mm).
Varuosad ja remonditavus	Lihvkettad ja patareid (AAA) on vahetatavad. Elektrilised remonditööd on volitatud ainult kvalifitseeritud tehnikule. Kasutage originaalvaruosi.
Üldine teave	Nõuetekohane kasutamine: metallpindade kuivlihvimine. Mitte kasutada asbesti jaoks. Seaduslik vastavusgarantii (üksikasjad leiate juhendist).

Korduma kippuvad küsimused - SM200L SCHEPPACH

Millised on SM200L lihvimispingi mõõtmed ja kaal?

SM200L lihvimispink on mõõtmetega 390 x 260 x 290 mm ja kaalub 12 kg.

Milline on võimsus ja vajalik elektritoide?

Seade töötab pingel 230-240 V ~ 50 Hz võimsusega 500 W. See on ette nähtud lühiajaliseks tööks (S2 10 min), see tähendab, et seda ei tohi kasutada pidevalt kauem kui 10 minutit.

Kuidas vahetada kulunud lihvketast?

Ühendage seade vooluvõrgust lahti, lõdvendage sädeme tõkked ja ekraanid, eemaldage kaitsekate, keerake äärik lahti, vahetage lihvketas, säilitades pappkettaid, ja pange uuesti kokku vastupidises järjekorras. Ärge pingutage mutrit liiga tugevasti, et vältida lihvketta purunemist.

Kuidas reguleerida sädeme tõket ja tööriistahoidikut?

Vahe lihvketta ja sädeme tõkke või tööriistahoidiku vahel peab olema maksimaalselt 2 mm. Reguleerimiseks lõdvendage kinnituskruvid, seadistage soovitud kaugusele ja keerake uuesti tugevasti kinni. Reguleerige regulaarselt, et kompenseerida lihvketaste kulumist.

Milliseid kaitsevahendeid tuleb kasutamisel kanda?

Kandke kaitseprille, tolmumaski, kuulmiskaitseid ja kaitsekindaid. Võivad eralduda sädemed ja kahjulik tolm.

Kuidas hooldada lihvimispinki?

Puhastage seadet regulaarselt niiske lapi ja veidi seebiga. Ärge kasutage agressiivseid puhastusvahendeid. Hoidke ventilatsiooniavad puhtad ja kontrollige perioodiliselt kruvide pingutust ja lihvketaste seisukorda.

LED-lamp ei sütti, mida teha?

LED-lamp töötab mõlemal küljel 2 AAA 1,5 V patareiga. Avage patareipesad ja vahetage patareid vajadusel. Järgige polaarsust ja utiliseerige kasutatud patareid vastavalt eeskirjadele.

Milliseid materjale saab selle lihvimispingiga lihvida?

Seade on ette nähtud metallide, plastide ja muude materjalide kuivlihvimiseks sobivate lihvketastega. Mitte kasutada asbesti jaoks (kantserogeenne) ega materjalide jaoks, mis eraldavad mürgist tolmu.

Mida teha, kui lihvketas töö ajal ummistub?

Eemaldage detail kohe lihvkettalt ja oodake, kuni seade jõuab taas maksimaalse kiiruseni, enne kui jätkate. Ärge avaldage detailile liiga tugevat survet, et vältida ummistumist ja mootori ülekuumenemist.

Milline on kasutusiga ja kuidas seadet hoiustada?

Kasutusiga sõltub kasutusest ja hooldusest. Hoidke seadet puhtas, kuivas, külmavabas ja lastele kättesaamatus kohas, ideaalselt temperatuuril 5–30 °C. Kasutage transportimisel originaalpakendit.

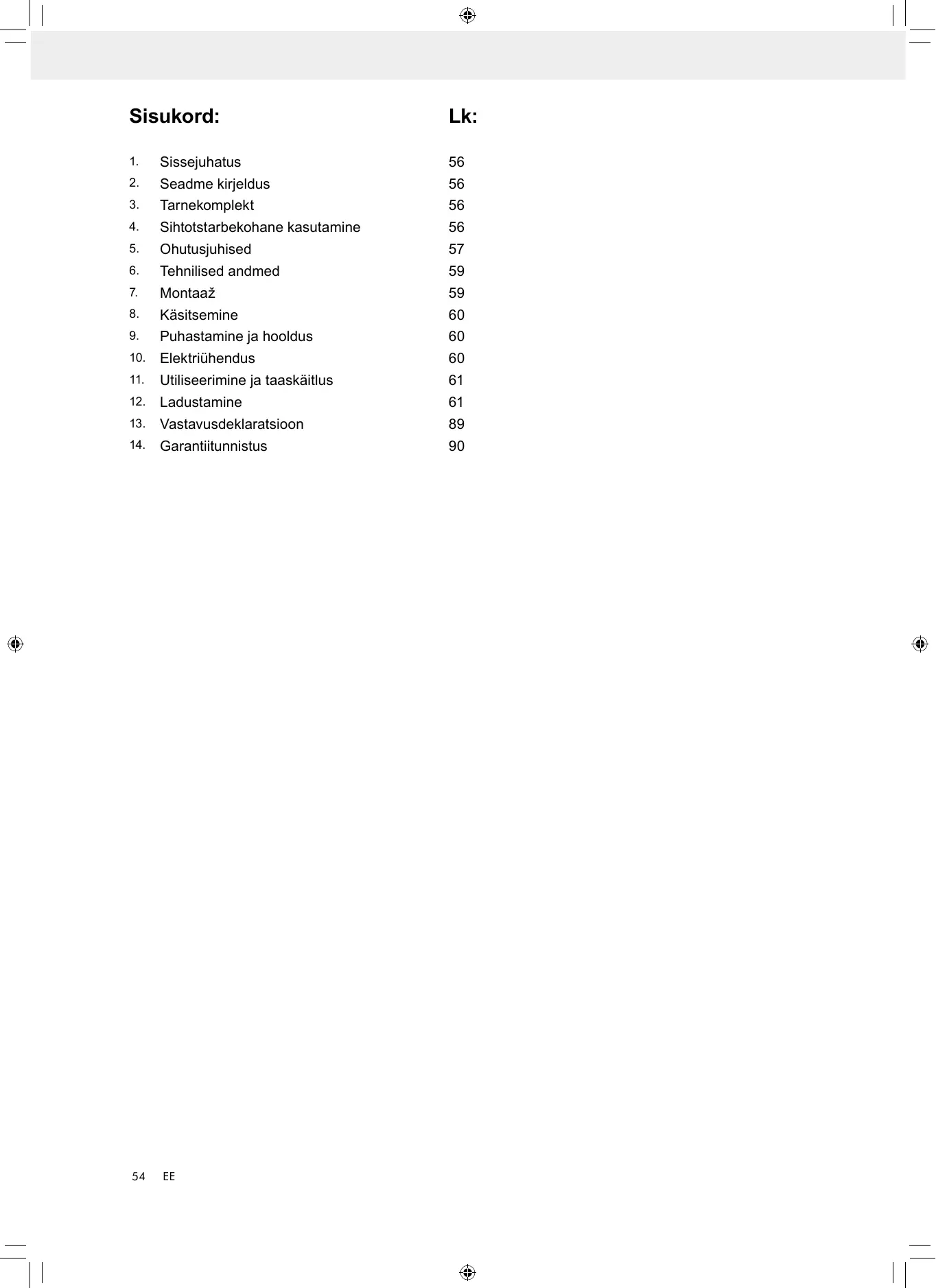

KASUTUSJUHEND SM200L SCHEPPACH

1. Sissejuhatus 56
2. Seadme kirjeldus 56
3. Tarnekomplekt 56
4. Sihtotstarbekohane kasutamine 56
5. Ohutusjuhised 57
6. Tehnilised andmed 59
7. Montaaž 59
8. Käsitsemine 60
9. Puhastamine ja hooldus 60
10. Elektrühendus 60
11. Utiliseerimine ja taaskaitlus 61
12. Ladustamine 61
13. Vastavusdeklaratsioon 89
14. Garantiitunnistus 90

Seadmel olevate sumbolite selgitus

Hoiatus - lugege vigastusriski vahendamiseks käsitsusjuhendit

Kandke kuulmekaitset. Mura toime voib pohjustada kuulmiskadu.

Kandke tolmukaitsemaski. Puidu ja muude materjalide toottlemisel võib tekkida tervistkahjustav tolm. Asbestisisaldusega materjali ei tohi toödelda!

Kandke kaitseprille. Töö ajal tekkvad södemed või seadmest valjatungivad killud, laustud ja tolmud võivad nagemiskadu pöhjustada.

Ettevaatust! Enne paigaldamist, puhastamist, umberehitus, hooldamiseks, ladustamiseks ja transpondiks Lulitage valja ja eemaldage see vooluvorgust.

1. Sissejuhatus

Tootja:

scheppach

Soovime Teile uue seadme meeldivat ja edukat kasutamist.

Juhis:

Antud seadme tootja ei vastuta kehtiva tootevastutuse seaduse jargi kahjude eest, mis tekivad antud seadmele voi antud seadme labi:

• asjatundmatul käsitsemisel,
• käsitsemiskorrralduse eiramisel,
• remontimisel kolmandate isikute, mittevolitatud spetsialistide poolt,
• mitte-originaalosade paigaldamisel ja nendega valjavahetamisel,
• mitte sichtotstarbekohasel kasutamisel,
• elektrisüsteemi rivist väljlangemisel elektrilaeeskirjade ning VDE nõuete 0100, DIN 57113 / VDE0113 eiramisel.

Pidage silmas:

Lugege enne montaaži ja käikuvötmist kogu kasutusjuhendi tekst LABi.

Käesoleva kasutusjuhendi ülesandeks on hölbstada elektritööriista tundmaöppimist ja selle kasutamist vastavalt sihtotstarbekohastele kasutusvöimalustele. Kasutusjuhend sisaldab tahtsaid juhiseid, kuidas saate elektritööriistaga ohutult, asjatundikult ning ökonomsalt toötada, ja kuidas saate välṭida ohte, hoida kokku remondikulusid, lühendada seisakuaegu ning surendada elektritööriista toökindlust ja eluiga.

Lisaks käesolevas kasutsjuhendis esitatud ohutusnõuetele peate tingimata omä riigis elektritöörista kaitamise kohta kehtivaid eeskirju järgima.

Hoidke kasutusjuhendit kilekotis mustuse ja niiskuse eest kaitstult elektritooriista juures alal. Koik operaatorid peavad selle enne too alustamist labi lugema ja seda hoolikalt jargima. Elektritooriistaga tohivad tootada ainult isikud, keda on elektritooriista kasutamise osas instrueritud ja seklega seonduvast ohtudest teavitatud. Noutavast miimumvanusest tuleb kinni pidada.

Peale käesolevas kasutusjuhendis sisalduvate ohutusjuhiste ning Teie riigis puidutoötlusmasinate kohta kehtivate eeskirjade tuleb järgida üldtunnustatud tehilisi reegleid.

Me ei vôta vastutust onnetuste vōi kahjude eest, mis tekivad kæsoleva juhendi ja ohutusjuhiste eiramisest.

2. Seadme kirjeldus (joon. 1)

Topeltkäia käsitsemiselemendid

1. Kaitseklaas
2. Sädemekaitse
3. Lihvketas (teralisus Ōige: 60, vasakule: 36)
4. Töörista alus

5 LED toolamp

1. Lihvketta kaitse
2. Ava toöpingile monteerimiseks
3. Pealuliti (Sisse/Välja)

3. Tarnekomplekt

• Avage pakend ja võtke seade ettevaatlikult valja.
• Eemaldage pakendusmaterjal ja pakendus- ning transpondikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige seadet ja tarvikudetaile transpondikahjustuste suhtes.
• Säilitage pakendit vöimaluse korral kuni garantiija moödumiseni alal.

Tähelepanu

Seade ja pakendusmaterjalid pole laste manguasjad! Lapsed ei tohi plastkottide, kilede ja väkedetailide-ga mangida! Valitseb allaneelamis- ja lambumisoht!

4. Siptotstarbekohane kasutus

Topeltkäi on kombiseade metallide, plastmasside ja muude materjalide lihvmiseks ning poleerimiseks vastavaid lihvkettaid kasutades.

See masin vastab kehtiva Euroopa Liidu masinadirektiivi nouetele.

• Kinni tuleb pidada tootja antid uhutus-, kasutus- ja hooldusjuhistest ning kalibreerimiste ja mõötmete all antid tehnilistest andmetest.
• Kinni tuleb pidada ka asjakohastest toöönnetuste vältmise eeskirjadest ning muudest üldtunnustatud ohutsnõuetest ja tehnilistest eeskirjadest.
• Masinat tohivad kasutada, hooldada ja remontida ainult vajaliku valjaöppe labinud isikud, kes tunnevad masina toöpohimotet ja on teadlikud masina kasutamisega kaasnevatest ohtudest. Masina ilma loata muutmine vabastab tootja vastutusest muu-tuste pöhjustatud kahjustuste eest.
• Seda masinat tohib kasutada ainult koos masina tootja originaalvaruosade ja originaaltööristadega.
• Masinat tohib kasutada ainult vastavalt selle ostarbele. Igasugune sellest ulatuslikum kasutus pole sihtotstarbekohane. Sellest pöhjustatud kahjude või igat liki vigastuste eest vastutab kasutaja/ operaator ja mitte tootja.
  Palun pidage silmas, et meie seadmed pole konstrueeritudkommen-, käsitöändus- ega tõostuskasutuse jaoks. Me ei võta üle kohustuslikku garantiid, kui seadet kasutataksekommen-, käsitöändus- või tõostusettevõtetes ning samavärsetel tegevustel

Jäakriskid

Shtotstarbekohasest kasutamisest hoolimata pole voimalik teatud riskitegureid taielikult valistada. Masa konstruktsionist ja ülesehitusest tingitult voib esineda jargmisi punkte:

Lihvketta puudutamine katmata piirkonnas.
- Osade väljapaiskumine kahjustatud lihyketastest.
- Töddetailide ja toeddetaili osade valjapaiskumine.
- Kuulmekahjustused nõutava kuulmekaitsme mitekasutuse korral.
- Kopsukahjustused, kui ei kanta sobivat tolmukaitsemaski.
- Tervisekahjustused, mis tulenevad kae-kasivarre vongetest, kui seadet kasutatakse pikema ajahemiku valtel voi juhitakse ja hooldatakse asjatundmatult.
- Ohustamine voolu tottu nouetele mittevastavate elektrühendusjuhtmete kasutamisel.
- Peale selle võivad kõigist tarvitusele võetud abi-nõdest hoolimata valitseda mitte silmnahtavad jäakriskid.
- Jäakriske saab minimeerida, kui järgitakte ohutusjuhiseid ja sichtotstarbekohast kasutust ning käsitsuskorraldustervikuna.

5. Üldised ohutusjuhised

Tahelepanu! Elektrööriista kasutamisel tuleb kait-seks elektrlöögi, vigastus- ja tuleohu eest järgmisi pöhimottelisi ohutusmeetmeid järgida. Lugege kõik need juhised enne antud elektrööriista kasutamist lábi ning hoidke ohutsjuhiseid korralikult alal.

Ohutu tootamine

1 Hoidke omà toöpiirkond korras.

• Tööpiirkonnas valitseva korratuse tagajärjeks võivad olla önnetused.

2 Arvestage umbrusmõjudega.

• Arge jatke elektritooriistu vihma katte.
• Arge kasutage elektritööristu niiskes või märjas keskkonnas.
• Hoolitsege toöpiirkonna hea valgustuse eest.
• Arge kasutage elektritöörija kohtades, kus valitseb tulekahju- vöi plahvatusoht.

3 Kaitske ennast elektrilogi eest.

Valtige kehaga maandatud osade nagu (nt torud, radiaatorid, elektripliid, kulmutusseadmed) puudutamist.

4 Hoidke teised isikud eemal.
- Arge laske teistel isikutel, eriti lastel, elektrööriista ega kaablit puudutada. Hoidke nad toöpiirkonnast eemal.
5 Hoidke mittekasutatavat elektritööriista turvaliselt alal.
- Mittekasutatavad elektritööriiistad tuleks panna
ära kuiva körgemal asuvasse või lukustatud kohta, väljapoole laste käeulatust.
6 Arge koormake elektritöörista üle.
- Nad toötavad paremini ja ohutumalt esitatud

vöimsusvahemikus.

7 Kasutage ðiget elektrööräista.

• Arge kasutage väikese vöimsusega elektritö-riistu rasketeks tödeks.
• Arge kasutage elektritöörija eesmärkidel, milleks see pole ette nähtud. Arge kasutage naiteks käsiketassaagi puokste ega puuhalgude lõikamiseks.
• Arge kasutage elektritööriista kuttepuidu saagimiseks.

8 Kandke sobivat riietust.

• Arge kandke avarat riietust voi ehteid, mis voik-sid liukuvatesse osadesse kinni jaada.
• Óues tõotamisel on soovitatav libisemiskindlad jalatsid.
• Pikkade juuste korral kandke juuksevörku.

9 Kasutage kaitsevarustust.

Kandke kaitseprille.
- Kasutage tolu tekitavatel tödel respiraatorit.

10 Ühendage külge tolmuimuseadis.

• Kui on olemas ühendused tolmuimusüsteemi ja püdeseadiste juurde, siis veenduge, et need on külge ühendatud ja neid kasutatakse ðigesti.

11 Arge kasutage kaablit eesmärkidel, milleks see pole ette nähtud.
- Arge kasutage kaablit, et pistik pistikupesast valja tommata. Kaitske kaablit kuumuse, oli ja teravate servade eest.

12 Kindlustage toedetail.

• Kasutage pingutusrakiseid voi kruustange, et töddetaili kinni hoida. Seda hoitakse nendega kindlamalt kui Teie kätega ja see voimaldeb masinat mõlema käega käsitseda.

13 Vältige ebanormaalset kehahoikut.
- Hoolitsege stabilse seisuasendi eest ja hoidke alati tasakaalu.

14 Hoolitsege omà tööristade eest hásti.

• Hoidke lõiketööriistad teravad ja puhtad, et pa-remini ning ohutumalt tõtada.
• Järgige juhiseid määrimise ja tööristavahetuse kohta.
• Kontrollige regulaarselt elektritöörija ühendusjuhet ja laske see kahjustuse korral üksnes tunnustatud spetsialistil uuega asendada.
• Kontrollige regulaarselt pikendusjuhtmeid ja asendage, kui need on kahjustunud.
• Hoidke käepidemed kuivad, puhtad ning vabad ölist ja rasvast.

15 Tömmake pistik pistikupesast valja.
- Elektritööriista mittekasutuse korral, enne hooldust ja toöriistade nagu nt saeketta, puuri, freesi vahetamist.
16 Arge jatke tooriistavotit etten
- Kontrollige enne sisselulitamist üle, kas voti ja seadistustooeriistad on eemaldatud.

17 Vältige ettekavatsematut käivitumist.f
- Veenduge, et luliti on pistiku pistikupesasse pistmisel valja lulitatud.

18 Kasutage väliskeskkonnas pikenduskaablit.

• Kasutage öues ainult selleks lubatud ja vastavalt tāhistatud pikenduskaablid.

19 Olge alati tāhelepanelik.

• Jälgige, mida Te teete. Toimige tõotamisel moistlikult. Arge kasutage elektritööriista, kui olete hajevil.

20 Kontrollige elektritööriista vöimalike kahjustuste suhtes.

• Enne elektritöörista edasist kasutamist tuleb uurida kaitseseadiseid või kergesti kahjustatud detaile nende laitmatu ja sihtotstarbekohase talitluse suhtes.
• Kontrollige üle, kas liikuvad detailid talitlevad laitmatult ega kiilu kinni vöi kas detailid on kahjustatud. Kõik detailid peavad olema ðigesti monteeritud ja tätma kõiki tingimus, et elektròöriista laitmatut käitamist tagada.
• Laske kahjustatud kaitseseadised ja detailid tunnustatud oskustökojas remontida või valja vahetada, kui kasutusjuhendis pole mainitud teisiti.
  Kahjustatud lulitid tuleb LASTA sendada klien-diteeninduse tokojas.
• Arge kasutage elektritööristu, millel pole voimalik luliti sisse ja valja lulitada.

21 Tahelepanu!

• Muude rakendustööristade ja muude tarvikute kasutamine võib tãhendada Teile vigastusohtu.
  22 Laske elektröörist elektrispetsialistremontida.
• Antud elektritöörist vastab asjaomastele ohutusnõuete. Remonti tohib teostada ainult elektrispetsialist originaalvaruosi kasutades; vastasel juhul võivad kasutajal onnetused juhtuda.

Seadmespetsilised ohutusjuhised topeltkäiale

• Arge puudutage vorgukaablit, kui see saab käituse ajal kahjustada voi lõigatakse LABi. Tömmake kohe vorgupistik valja ja laske seade seejärel eranditult spetsialistil voi pädevas teeninduspunktis remontida.
• Arge kaitage seadet, kui see on niiske, samuti mitte niiskes ümbruses.
  Kui tootate ous, siis uhendage seade kulge maksimaalset 30 mA vallandusvooluga rikkevoolu-kaitseluliti (FI) kaudu. Kasutage ainult valistingimuste jaoks heaks kiidetud pikenduskaablit.
• Tömmake vörgupistik ohu korral kohe pistikupe-sast valja.
• Juhtige vorgkaabel alati tahapoole seadmest eemaile.
• Tulekahju oht sādemelennu tōttu! Metallide lihimi-sel tekivad lendavad sādemed. Pöörake seetōttu tingimata tāhelepanu sellele, et ei ohustata inimesi ja toöpiirkonna laheduses ei asu põlemisvöimelisi materjale.

Kokkupuude kahjulike / murgaiste tolmudega kujutab ohtu operatorile voi laheduses viibivatele isikutele. Kandke kaitseprille, kuulmekaitset, tolmukaitsemaski ja kaitsekindaid.

Pöletusoht!

Töödetail lāheb lihvmisel kuumaks. Argehaarake sellest kunagi töödeldavast kohast kinni ja laske sel- lei piisavalt maha jahtuda. Katkestage just pikemate lihvmistöde korral aeg-ajalt toötle mine ja laske töödetailil enne lihvmise jätkamist maha jahtuda. Ei tohiks ületada 10-minutilist kestevreziimi.

• Topeltlihvasin on elle nachtud metallide pealispindade kuivaks
• pindlihvmiseks. Seadet tohib kasutada ainult kuiv-lihvmiseks.
  Asbestisisaldusega materjali ei tohi töödelda. Asbest kehtib vähki tekitavana. Arge kasutage kahjustatud lihykettaid.
• Kasutage ainult lihvkettaid, mille andmed uhilduvad masina tübisildi omadega. Joonkiirus peaks olema suurem vōi vörnde esitatud arvuga.
• Seadke kaitsehoidikut (sädemesuunaja) ja kaitsekettaid perioodiliselt peale nii, et kompenseeritakse lihvketaste kulmist. Hoidke vahekaugus nii väike kui vöimalik.
  Vältrige kokkupuudet tootava lihvkettaga.
• Arge kaitage jatke jarevalveta.
• Arge kasutage seadet kunagi väärotstarbeliselt.
• Pöörake alati tāhelepanu sellele, et seade on välja lūlitatud, enne kui vörgupistiku pistikupessa pistate.
  Lulitage alati esmalt seade sisse ja juhtige siis toddetail vastu lihvetast. Tostke toddetail parast totlemist eemale ja lulitage siis seade valja.
• Hoidke toödetailed alati tugevasti mõlema käega kinni.
• Hoolitsege turvalise.SEIsu eest.
• Laske lihvkettal / lihvetastel pärast metallide tõötlemist täielikult seiskuda.
• Tömmake enne tööpause, enne kõiki tõid seadme kallal ja mittekasutuse korral alati võrgupistik pistikupesast valja.
• Käige seadmega ettevaatlikult ja hoolikalt ümber. Seade peab olema alati puhas, kuiv ja ðli- ning märdeainevaba.
• Olge alati tāhelepanelik! Pidage omattegivust alati silmas ja toimige alati moistlikult. Arge kasutage mitte mingil juhul seadet, kui olete hajevil vōi tunnete ennast halvasti.
• Lihvkettaid tuleb ladustada nii, et need pole allutatud mehaanilistele kahjustustele ega keskkonna-mojudele.
• Arge kasutage defectseid voi deformerunud lihvkettaid.
• Kontrollige sageli södemekaitsme seadistust ja seadke lihvketta arakulumise korral vastavalt peale. Hoidke södemekaitsme ja lihvketta vahekaugust voimalikult väikesena (mitte suurem kui 2mm).
• Kontrollige sageli tõöriistaaluse seadistust ja seadke lihvketta arakulumise korral vastavalt peale. Hoidke sädemekaitsme ja lihvketta vahekaugust voimalikult väikesena (mitte suurem kui 2mm).
• Kasutage ainult lihvkettaid, mille aba sobib tapiselt topeltkäia völlile. Arge kasutage liiga väikese avaga lihvkettaid.

• Arge keerake ketaste mutreid üle.

• Arge lihvige kulma lihvkestaga. Laske lihvkestal enne too algust uks minut tuhikäigul totada.

• Arge lihvige lihvketta külgpindadega. Lihvige ainult laupkülje vastas.
• Arge kandke jahutusvedelikku vahetult lihvkettale. Jahutusvedelik voib lihktta sidumisvoimet halvendada ja nii selle rivist valjalangemist pohjustada.
• Sädemed vöivad olla ohtlikud. Ärge lihvinge suttimisvöimelista gaaside vöi vedelike laheduses.
• Seiske seadme sisselulitamisel lihvketta küljel.
• Rirtige lihvketast ainult laupküljelt. Külgpindade vastas lihvmise tottu või lihvketas turvaliseks kasutamiseks liiga òhukeseks muutuda.
• Lihvimine tekitab kuumust. Haarake tödetailist kinni alles siis, kui see on piisavalt maha jahtunud.
• Kasutage ainult selliseid lihvkettaid, mis on topeltkäial turvaliseks kasutamiseks ette næhtud. Arge kasutage lihvketast, mille esitatud suurim joonkiirus on väiksem kui seadme pördearvu andmed.

6. Tehnilised andmed

Tarnekomplekt
	Topeltkäi
	Kasutusjuhend
Tehnilsed andmed
Ehituslikud
mõödud PxLxK	390x260x290
mm
Ketta ø max mm	200/200
Ketta ø min mm (pärast kolumist)	160
Ketta ava ø max mm	15,88
Ketta laius mmVASAKUL/paremal	20/20
Lamp tuüp	LED patareiga (2x)
Kaal kg	12
Ajam
Mooter V/Hz	230-240/50
Mootori võimsusS2 10 min W	500
Mootori põördearv1/min	2850
Tootja jätab endale ðiguse vii sisse tehnilisi muudatusi.

Sisselulituskestus:

Sisselulituskestus S2 10 min (luhiaj saline reziim) tahendab, et mootorit tohib nimivoimsusega (500 W) koormata ainult andmesildil mainitud aja (10 min) valtel. Vastasel juhul soojeneks see lubamatult. Pausi ajal jahtub mootor jalle lahtetemperatuurile maha.

Mura ja vibratsoon

Mura- ja vibratsionivärtused märati vastavlt EN 61029.

Helirōhutase LpA	62,4 dB(A)
Māramatus KpA	3 dB
Helivōimsustase LWA	77,0 dB(A)
Māramatus KW	3 dB

Kandke kuulmekaitset.

Mūra toime vōib pōhjustada kuulmiskadu. Vōnge tūldvärtused (kolme suuna vektorsumma) māratabud vastavalt EN 61029.

Vonkeemissiooni vaartus a_n ≤ 2,5m / s^2

Maaramatus K = 1,5 m/s²

Hoiatus!

Esitatud vonkeemissiooni vaartus modeti normeeritud kontrollmeetodi alusel ja seda saab kasutada uhe elektröörija vordlemiseks teisega;

Vonkeemissionoeri värtus vöib elektritöörista kasutamise ajal esitatud värtusest erineda söltuvalt laadist ja viisist, kuidas elektritöörista kasutatakse;

Esitatud vonkeemissiooni väartust saab kasutada ka koormuse esmaseks hindamiseks.

Proofive hoida vibratsioonist tingitud koormus voimalikult väike.

• Kasutage ainult laitmatuid seadmeid.
• Hooldage ja puhastage seadet regulaarselt.
  Kohandage omatotamisviis seadmele.
• Arge koormake seadet üle.
• Laske seade vajaduse korral üle kontrollida.
  Lulitage seade valja, kui seda ei kasutata.
  Vibratsionikoormuse vahendamise naitlikeks meetmeteks on kinnaste kandmine tooriista kasutamisel ja tooaja piiramine. Seejuures tuleb arvesse votta kaitustsukli koiki osi (naieks aegu, mil elektritoeriist on valja lulitatud, ning neid aegu, mil elektritoeriist on kull sisse lulitatud, kuid tootab koormuseta).

7. Montaaž

Veenduge enne külgeühendamist, et tübisildil esitatud andmed uhilduvad elektrivorgu andmetega.

Tömmake enne seadmel seadete teostamist vörgupistik välja.

Tömmake enne kõiki hooldus- ja montaažitöid vör-gupistik välja.

• Masin tuleb seisustabiilset üles panna, st kruvige tööpingile vms kinni.
• Enne käikuvötmist peavad olema kõik katted ja ohutusseadised nõuetekehaselt monteeritud.
  Lihykettad peavad saama vabalt liikuda.
• Veenduge enne masina külgeühendamist, et tüubi-sildil esitatud andmed ühilduvad elektrivörgu andmetega.

Ohutusjuhis! Ühendage seade külge alles siis, kui koki montaaži- ja häalestustöod on teostatud ning käsitsusjuhend ja ohutusjuhised on LABI loetud ning neist aru saadud.

Töörlista alus (vasakul ja paremal)(joon. 1+joon. 2+2.1)

Kruvige tooriista alus (4) tiibpoldi (a) ja seibiga (b) lihvketta kaitsme (6) kulge.Lihvketta ja tooriista aluse vahekaugus tuleb seadistada max 2 mm peale.

LED toölambiga sädemekaitse (vasakul ja parental)(joon. 1+joon. 3)

Kruvige LED toölampidega (5) södemekaitse (2) vastavalt 2 läatspeakruviga M5x8 (c) lihvketta kaitsme (6) külge.

Kaugus peaks olema lihvkettast (3) maksimaalselt 2mm. Sädemekaitsme (2) ja lihvketta (3) vahekau-gust saab kahe läatspeakruvi (c) vabastamisega seadistada. Pingutage kruvid korralikult kinni.

LED toolamp (joon. 1+joon. 4+joon. 4.1+joon. 4.2)

Valgustuse (5) saab lambil asuva luliti (d) vajutamise-ga sisse lulitada. Uuesti vajutamisel lulitatakse valgustus jalle valja.

Avage patareide (2xAAA R03 1,5 V) sissepanemiseks/vehetamiseks patareilaegas (joon. 4.1). Pange patareid (2x kulje kohta) sisse (joon. 4.2). Patareide vahetuse korral utiliseerige tarvitatud patareid asjatundlikult. Pange patareilaeka kaas vastupidises jär-jekorras taas sisse (joon. 4.1).

Kaitseklaasid (joon. 1+joon. 5+joon. 5.1)

Kruvige kaitseklaas (1) lapikpeakruvi M5x55 (e) ja rihvelkruviga (f) LED toolambi (5) kulge.

Kaitset saab individuaalselt seadistada nii, et kasutaja silmad on lihvmisprotseduuri ajal kaitstud.

8. Käsitsemine

Sisse-/valjalulitamine

• Sisselulitamiseks seadke sisse-/valjaluliti (8) pos-sitsiooni ON.
• Valjalulitamiseks seadke sisse-/valjaluliti (8) posit-siooni Off.

Alustage lihvmist alles siis, kui seade on saavutanud omamaksimaalsed poorded.

Tööjuhised

• Pidage silmas, et parimad tulemused saavutatakse toodetaili kerge surveya vastu lihvketast, sest siis tootatakse konstantse pördearvuga. Liiga tugev surve toodetailile pidurdab lihvketast vöi see seiskub, see koormab mootori üle ega too kaasa toöprotseduuri kiirenemist.
• Kinnitage väikesed töddetailid isikliku ohutuse tagamiseks alati kruustangidesse või pitskruvisse.

Lihvimine

• Pange toedetail toedetaili alusele (4) ja juhtige aeglaselt soovitud nurga alla lihvketta (3) juurde, kuni see seda puudutab.
• Optimaalse lihvmistulemuse saavutamiseks ja lihvketta (3) ühtlaseks arakulutamiseks taleks toddetaili lihvketta (3) vastas kergelt edasi-tagasi liigutada.
• Laske toddetailil alati aeg-ajalt maha jahtuda.

Tähelepanu!

Kui ketas peaks tootamisel kord blokeeruma, siis palun eemaldage toodetail ja oodake, kuni seade on saavutatud taas omaksimaalsed poredd.

Lihvketta vahetamine

Tähelepanu: Vältmaks topeltkäia kogemata käivitamist, tuleb enne lihvketta vahetamist seade alati valja lulitada (luliti asend „0“) ja vörgupistik pistikupesast valja tommata.

• Lödvendage sādemekaitset ja kaitseklaasi ning tōmmake vōimalikult kaugele välja, kuid arge demonteerige.
• Lödvendage tõrìsta alust ja tõmmake võimalikult kaugele välja.
  Vabastage lihvketta kaitsme (6) kruvid ja vötke see maha.
  Vötke valimine ärik ja vana lihvketas maha, pange uus lihvketas peale.

Juhis

• Arge eemaldage uue lihvketta kulgedele paigaldatud kartongseibe, sest need toetavad arikute kindlat haardumist lihvkettaga.
• Uurige uut lihvetast pragude ja teiste nähtavate kahjustuste suhtes ning utiliseerige vajaduse korral.
• Pange ärik ja mutrid taas peale.
• Arge pingutage nutrit mutrivötmega liiga tugevasti kinni, sest vastasel juhul võib lihvketas murduda.
• Monteerige lihvketta kaitse (6) vastupidises järjekorras tagasi.
• Häälestage töörista alus, sädemekaitse ja kaitseklaas vastavalt montaažijuhendile.

9. Puhastamine ja hooldus

Hoiatus! Tömmake enne igasuguseid seadistamisi, korrashoiutöid ja parandamisi vorgupistik平均水平!

Puhastamine

• Hoidke kaitseseadised, ōhupilud ja mootori korpus tolu-ming mustusevabad. Hõruge seade puhta lapiga üle või puhuge madala rõhuga suruohuga puhtaks.
• Puhastage seadet vahetult pärast igakordset kasutamist.
• Puhastage seadet regulaarselt niiske lapi ja vähese märdeseebiga. Arge kasutage puhastusvahendeid voi lahusteid; need voivad seadme plastosi rikkuda. Pidage silmas, et seadme siseusse ei saaks vett sattuda. Vee tungimine elektriseadmesse suurendab elektrilöogi riski.

Hooldus

Seadme sisemuses ei leidu edasisi hooldatavaid detaile.

10. Elektrühenduss

Installeritud elektrimootor on kaitusvalmis kujul kulge uhendatud. Uhendus vastab asjaomastele VDE ja DIN nouetele. Kliendipoolne vorguhendus ja kasutatav pikendusjuhe peavad nendele eeskirjadele vastama.

Elektrinstallatsiooni kallal tohib installmentsoone, remonte ja hooldustoid teostada ainult spetsialist.

11. Utiliseerimine ja taaskaitlus

Seade paikneb pakendis, et transpondikahjustusi väl-tida. Pakend on toorainest ja seeega taaskasutatav või saab selle tooraineringlusse tagasi suunata. Seade ja selle tarvikud koosnevad erinevatest materjalidest nagu nt metallist ning plastmassidest. Suunake defektsed koostedetailid erijäätmete utiliseerimisse. Kúsige erialakauplusest või vallavalitsusest järele!

12. Ladustamine

Ladustage seadet ja tarvikuid pimedas, kuivas, kulmiskindlas ning lastele kattesaamatus kohas. Optimaalne ladustamistemperatuur on 5 ja 30^ vahel. Sāilitage elektrööriista originaalpakendis.

Satura rādītājs:

Lappuse:

Ilmselgetest vigadest tuleb teata 8 paeva jooksul pärast kauba kattesaamist, vastasel juhul kaotab ostja kokiigused garantiile nimetatud vigade tottu. Oige kasitsemise korral aname omamasinatele garantiie seadusega ettenahtud ajaks alates kauba uleandmisest nii, et vahetatemasuta valja koki masina osad, mis nimetatud aja jooksul peaks mutuma kasutuskolmatuks

materjali- voi tootmisvea tóttu. Osade eest, mida me ise ei tooda, aname garantii vaid selles osas, mis tarnija on meile garanteerinud. Uute osade paigaldamise kulud kannab ostja. Muutmis- ja amortisatsooninóued ning muud kahjutasunóued valistatakse.

Garantija LV

Acimredzami defekti ir japazo 8 dinu laika no preces sanemesan. Pretej gadjumira pircja tiesibas piepasrl atidzbu par sadiem defektiim speknaeesosas.Mes dodam garantiju savam iekatam, ja pircjes pret tam atbilstosi izturas garantijas laika. Mes apenamemies bez maksas piegadat jebkuru rezerves daju, kas iespajams kluvusi nelietojama bojatu materialiu vai raoisanas defektu del saja laika perioda. Attiecbza uz rezerves dalam, kuras nav musu raizotas, mes garantejam
