VPW 300 - Subwoofer BLAUPUNKT - Manual de uso y guía de instrucciones gratis

Marca	Blaupunkt
Modelo	VPW 300
Tipo de producto	Subwoofer pasivo
Diámetro del altavoz	30 cm (12 pulgadas)
Potencia admisible (RMS)	300 W
Potencia máxima	600 W
Impedancia	4 Ω
Sensibilidad	90 dB (1 W/1 m)
Respuesta en frecuencia	25 - 500 Hz
Tipo de recinto recomendado	Cerrado, bass-reflex o paso banda
Material de la membrana	Polipropileno
Material de la suspensión	Caucho
Dimensiones (L x A x P)	350 x 350 x 200 mm
Peso	5,5 kg
Alimentación	Amplificador externo (no incluido)
Instalación	En el maletero o en la bandeja trasera
Seguridad	Desconectar la batería antes de la instalación
Mantenimiento	Limpiar con un paño seco y suave
Garantía	2 años (Unión Europea)
Piezas de repuesto	Contactar al servicio postventa de Blaupunkt

Preguntas frecuentes - VPW 300 BLAUPUNKT

¿Qué tipos de recintos son adecuados para el subwoofer VPW 300?

El VPW 300 se puede instalar en diferentes tipos de recintos: pantalla acústica infinita, recinto cerrado, bass-reflex, paso banda de ventilación única o doble ventilación. Cada tipo tiene sus ventajas y desventajas en términos de rendimiento, potencia y calidad de sonido.

¿Cómo instalar el subwoofer de forma segura?

Antes de cualquier instalación, desconecte el terminal negativo de la batería. Respete las instrucciones del fabricante del vehículo (airbag, alarma, etc.). Asegúrese de no dañar los cables o la caja de fusibles al perforar. Monte el subwoofer en un lugar estable, evite las bandejas traseras flexibles.

¿Cuál es la diferencia entre un recinto cerrado y bass-reflex?

Un recinto cerrado ofrece una mejor respuesta de impulso y una alta capacidad de carga, pero un rendimiento medio en los graves. Un recinto bass-reflex utiliza un túnel para extender el rango de graves, con un rendimiento más alto, pero una construcción más compleja y un riesgo de daño a muy baja frecuencia.

¿Cómo configurar los woofers en configuración isobárica?

La configuración isobárica utiliza dos woofers montados cara a cara con un volumen de aire cerrado entre ellos. Esto reduce el volumen de recinto necesario en aproximadamente un 50%, pero disminuye el rendimiento en 3 dB. Es imprescindible respetar el cableado y la carga admisible.

¿Qué grosor de madera usar para construir un recinto?

Utilice MDF o contrachapado de abedul de alta calidad, con un espesor de 19 a 25 mm. Las paredes deben ser pegadas, atornilladas y selladas para evitar vibraciones. Agregue nervaduras de refuerzo para grandes dimensiones.

¿Cómo reducir las resonancias internas del recinto?

Llene el recinto al menos al 50% con material de atenuación como lana de oveja o velo de poliéster (5 a 10 cm de espesor). También puede pegar alfombrillas insonorizantes autoadhesivas en las paredes interiores.

¿Qué sección de cable usar para conectar el amplificador al subwoofer?

Los cables deben ser lo más cortos posible y tener una sección mínima de 4 mm². Esto garantiza una buena transmisión de potencia y evita pérdidas.

¿Qué diámetro de túnel bass-reflex se recomienda?

Utilice un túnel con un diámetro de 10 a 15 cm para evitar ruidos de aire. Los tubos de PVC están disponibles en tiendas especializadas, con conexiones acodadas si es necesario.

¿Cómo mantener el subwoofer VPW 300?

Limpie regularmente el subwoofer con un paño seco y suave. Evite productos químicos o abrasivos. Verifique periódicamente las conexiones y el estado de la membrana.

¿Dónde puedo encontrar piezas de repuesto o asistencia?

Contacte al servicio postventa de Blaupunkt a través de su sitio web o la dirección: Blaupunkt GmbH, Robert Bosch Str. 200, 31139 Hildesheim, Alemania. La garantía del fabricante se aplica en la Unión Europea.

MANUAL DE USUARIO VPW 300 BLAUPUNKT

¡Gracias por haber escogido Blaupunkt!

Felicitaciones por la compra de su nuevo producto Blaupunkt. Después de intensivos trabajos de concepción y desarrollo, nuestros ingenieros crearon los subwoofers de la serie Velocity que ofrecen una óptima calidad de sonido.

Con el fin de poder garantizar la alta calidad del sistema y la fiabilidad del mismo, recomendamos que deje instalar su subwoofer por un agente autorizado de productos Velocity. Gracias a la utilización de altavoces de componentes y amplificadores de nuestra serie Velocity, usted puede evitar que la alta calidad de sonido sea perjudicada debido a elementos de calidad inferior.

Usted encontrará más información sobre nuestros productos Velocity (datos técnicos e indicaciones para las aplicaciones y, en breve, también un programa de simulación para cajas de subwoofer) en nuestra página de internet, bajo: http://www.blaupunkt.de

Para los productos adquiridos dentro de la Unión Europea, le ofrecemos una garantía del fabricante. Las condiciones de esta garantía pueden consultarse en www.blaupunkt.de o solicitarse directamente a:

Blaupunkt GmbH

Hotline

Robert Bosch Str. 200

D-31139 Hildesheim

Indicaciones de seguridad

Lea las instrucciones de montaje y conexión antes de la instalación de su altavoz. Durante el proceso de montaje y conexión, deben desconectarse el polo negativo de la batería. Rogamos observar en este las indicaciones de seguridad del productor del vehículo (airbag, instalaciones de alarma, ordenador de a bordo, sistemas de bloqueo).

Al efectuar perforaciones, observe de no dañar ninguna pieza de su vehículo (batería, cable, caja de fusibles).

No montar los subwoofers sobre partes traseras móviles (partes traseras aerodinámicas) o en superficies abiertas hacia delante.

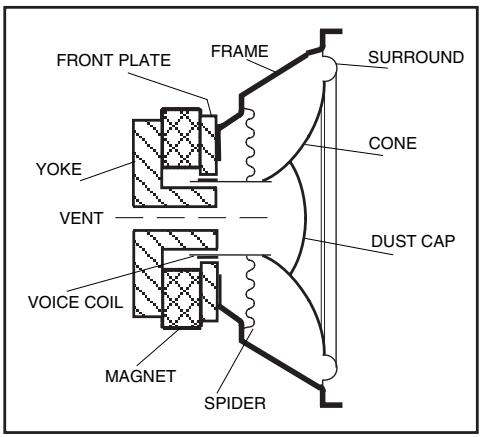

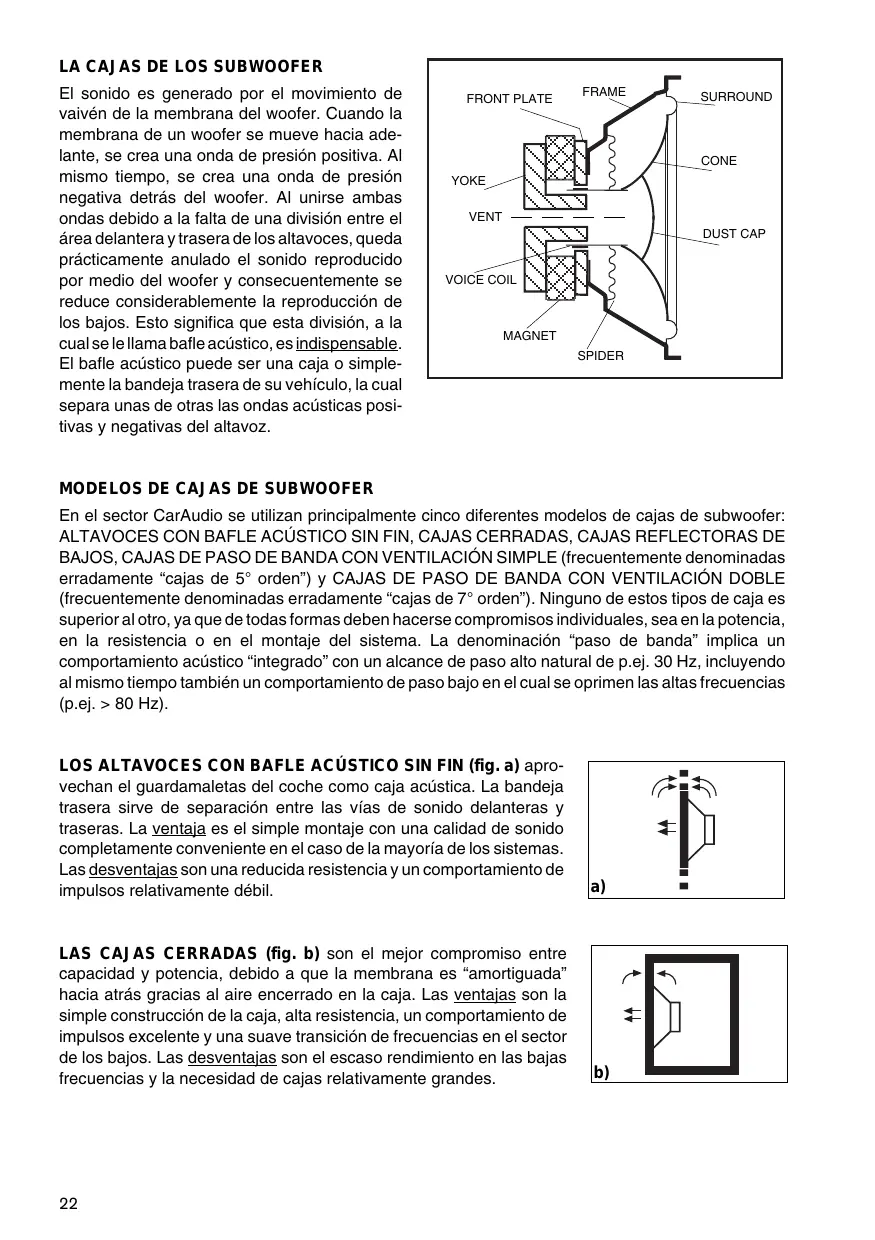

LAS CAJAS DE LOS SUBWOOFER

El sonido es generado por el movimiento de vaivén de la membrana del woofer. Cuando la membrana de un woofer se mueve hacia adelante, se crea una onda de presión positiva. Al mismo tiempo, se crea una onda de presión negativa detrás del woofer. Al unirse ambas ondas debido a la falta de una división entre el aire delantero y trasero de los altavoces, queda prácticamente anulado el sonido reproducido por medio del woofer y consecuentemente se reduce considerablemente la reproducción de los bajos. Esto significa que esta división, a la cual se le llama bafle acústico, es indispensable. El bafle acústico puede ser una caja o simplemente la bandeja trasera de su vehículo, la cual separa unas de otras las ondas acústicas positivas y negativas del altavoz.

MODELOS DE CAJAS DE SUBWOOFER

En el sector CarAudio se utilizan principalmente cinco diferentes modelos de cajas de subwoofer: ALTAVOCES CON BAFLE ACÚSTICO SIN FIN, CAJAS CERRADAS, CAJAS REFLECTORAS DE BAJOS, CAJAS DE PASO DE BANDA CON VENTILACIÓN SIMPLE (frecuentemente denominadas erróneamente "cajas de 5º orden") y CAJAS DE PASO DE BANDA CON VENTILACIÓN DOBLE (frecuentemente denominadas erróneamente "cajas de 7º orden"). Ninguno de estos tipos de caja es superior al otro, ya que de todas formas deben hacerse compromisos individuales, sea en la potencia, en la resistencia o en el montaje del sistema. La denominación "paso de banda" implica un comportamiento acústico "integrado" con un alcance de paso alto natural de p.ej. 30 Hz, incluyendo al mismo tiempo también un comportamiento de paso bajo en el cual se oprimen las altas frecuencias (p.ej. > 80 Hz).

LOS ALTAVOCES CON BAFLE ACÚSTICO SIN FIN (fig. a) aprovechan el guardamaletas del coche como caja acústica. La bandeja trasera sirve de separación entre las vías de sonido delanteras y traseras. La ventaja es el simple montaje con una calidad de sonido completamente conveniente en el caso de la mayoría de los sistemas. Las desventajas son una reducida resistencia y un comportamiento de impulsos relativamente débil.

LAS CAJAS CERRADAS (fig. b) son el mejor compromiso entre capacidad y potencia, ya que la membrana es "amortiguada" hacia afuera gracias al aire encerrado en la caja. Las ventajas son la simple construcción de la caja, alta resistencia, un comportamiento de impulsos excelente y una suave transmisión de frecuencias en el sector de los bajos. Las desventajas son el escaso rendimiento en las bajas frecuencias y la necesidad de cajas relativamente grandes.

LAS CAJAS REFLECTORAS DE BAJOS (fig. c) ofrecen en comparación con las cajas cerradas un mayor camino de difusión de las frecuencias bajas. Ventajas: mayor área de bajos, distorsiones reducidas debido a elevaciones menores de la membrana, alto rendimiento, buen comportamiento de impulsos, dimensiones de caja moderadas y una muy buena resistencia. Desventajas: montaje complicado, posibles daños en el woofer en el caso de elevaciones extremas de la membrana debajo de la frecuencia de sintonización de la caja reflectora de bajos.

LAS CAJAS DE PASO DE BANDA CON VENTILACIÓN SIMPLE

(fig. d) se encuentran a disposición del sector CarAudio desde hace relativamente poco tiempo. Ofrecen una serie de ventajas frente a los modelos de caja cerrada y a las cajas reflectororas de bajos. Entre estas ventajas encontramos un rendimiento adecuado, menos dimensiones, buen comportamiento de impulsos, una mayor reproducción en la gama de frecuencias bajas y la posibilidad de conexión a amplificadores muy potentes. Desventajas: un rendimiento algo menor en comparación con las cajas reflectororas de bajos y un montaje más complejo de la caja.

En LAS CAJAS DE PASO DE BANDA CON VENTILACIÓN DOBLE

(fig. e), las partes sonoras delanteras y traseras del woofer son guiadas por cámaras adaptadas individualmente. La ventaja de este tipo de caja es el alto rendimiento en una estrecha gama de frecuencias. Las desventajas son un montaje complejo, grandes dimensiones, el débil comportamiento de impulsos, al igual que la susceptibilidad en el caso de desviaciones extremas de la membrana (daños) con partes sonoras fuera de la banda primaria de frecuencias.

CONFIGURACIONES ISOBÁRICAS DEL WOOFER

En los últimos años aumentó la importancia de los modelos de woofer combinados. Frecuentemente se les denomina configuraciones "isobáricas". La expresión "isobárico" significa "presión constante". Este es el caso cuando un volumen de aire cerrado herméticamente entre dos woofer se desplaza en una dirección.

Esta forma de construcción funciona como un altavoz individual, siendo que el volumen requerido para un subwoofer pueda ser reducido en hasta un 50 por ciento - un aspecto importante para montajes en vehículos debido a la falta de espacio. Sin embargo, esta ventaja debe ser contrarrestada con el hecho de que esta forma presenta una reducción de rendimiento de 3 dB que por otro lado es compensada generalmente con un aumento del rendimiento por parte del amplificador. En este es muy importante que no se cree un espacio de aire entre ambos woofer y que se observen cuidadosamente tanto el cableado de los altavoces como también las cargas de entrada.

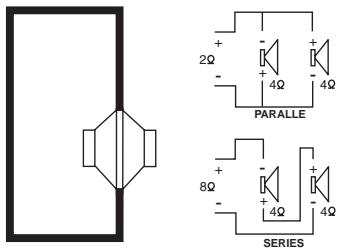

CONFIGURACIÓN ISOBÁRICA (TÁNDEM)

MONTAJE DE LAS CAJAS DE SUBWOOFER

Antes de comenzar con el montaje definitivo de la caja, le recomendamos observar las siguientes indicaciones básicas de montaje:

Los subwoofers con bafle acústico sin fin pueden ser fácilmente montados en el vehículo con la ayuda de una tabla de madera. La forma de la caja sólo juega un papel secundario en la reproducción de las frecuencias bajas y por lo tanto puede ser elegida a gusto. Sin embargo, deben evitarse formas extrañas, difíciles de cortar y encolar. Tablas de MDF y madera de abedul contrachapada de alta calidad con un espesor de 19 a 25 mm son muy adecuadas para la construcción de las cajas. Todas las paredes de la caja que se tocan deben quedar unidas con cola, atornilladas y cerradas herméticamente para evitar un desprendimiento progresivo debido a vibraciones e influencias del ambiente en el vehículo. Para evitar vibraciones se requieren nervios de rigidez en el caso de cajas grandes. Material de aislamiento acústico (lana de oveja o fleece de poliéster con un espesor entre 5 y 10 cm), con el cual estén revestidas por lo menos el 50 por ciento de las paredes interiores, reduce la resonancia propia de la caja y aumenta el volumen interior eficiente en un 10 a 20 por ciento. Se pueden reducir resonancias no deseadas colocando las paredes interiores con felpudos aislantes autoadhesivos. Los cables del amplificador al subwoofer deben ser lo más cortos posible y tener una sección de al menos 4 mm². Una vez pronta, la caja de subwoofer debe ser absolutamente estable y hermética, y debe permitir que se efectúen futuros problemas de reparación necesarios. En lo posible, debería colocarse un tubo reflector de bajos con un diámetro de 10 a 15 cm para evitar los ruidos de aire usuales en las aberturas pequeñas. Los tubos de PVC con diferentes diámetros son obtenibles en el comercio, así como las piezas del tubo pueden ser instaladas en la caja con piezas articuladas. Instalar redes de división de frecuencias (electrónicas) activas como las que se encontrarán montadas, p.ej., en los amplificadores Velocity.

Muchas gracias por elegir un producto Blaupunkt.
