Título	Descripción
Tipo de producto	Placa de inducción
Características técnicas principales	4 zonas de cocción, controles táctiles, pantalla digital
Alimentación eléctrica	230V, 50Hz
Dimensiones aproximadas	60 cm x 52 cm x 5 cm
Peso	10 kg
Compatibilidades	Compatible con utensilios de cocina de inducción
Funciones principales	Temporizador, detección de cacerola, seguridad infantil
Mantenimiento y limpieza	Superficie de vitrocerámica, limpieza con un paño húmedo y productos no abrasivos
Piezas de repuesto y reparabilidad	Disponibilidad de piezas de repuesto a través del servicio postventa
Seguridad	Apagado automático, protección contra sobrecalentamiento
Información general útil	Instalación por un profesional recomendada, garantía de 2 años

Preguntas frecuentes - TI 6312 SCHOLTES

¿Cómo encender la placa de cocción SCHOLTES TI 6312?

Para encender la placa, gire el botón de la zona de cocción deseada en el sentido de las agujas del reloj hasta la posición 'On'.

¿Qué hacer si la placa no calienta?

Verifique que la placa esté correctamente conectada y que el fusible no esté quemado. Asegúrese también de que la zona de cocción esté activada.

¿Cómo limpiar la superficie de la placa?

Utilice un limpiador suave y un paño no abrasivo. Evite productos químicos agresivos que puedan dañar la superficie.

¿Qué hacer si la luz indicadora permanece encendida?

Si la luz indicadora permanece encendida incluso después de apagar la placa, esto puede indicar que aún está caliente. Espere a que se enfríe antes de usarla nuevamente.

La placa emite ruidos extraños, ¿qué hacer?

Pueden producirse ruidos de clic o zumbido durante el uso. Si el ruido es excesivo o inusual, comuníquese con el servicio al cliente.

¿Cómo ajustar la temperatura de cocción?

Gire el botón de la zona de cocción para ajustar la temperatura, los niveles generalmente están indicados en el dial.

¿La placa de cocción se apaga automáticamente?

Sí, la placa está equipada con un sistema de seguridad que apaga automáticamente las zonas de cocción después de un período de inactividad.

¿Cómo reiniciar la placa de cocción?

Para reiniciar, desconecte la placa de la toma de corriente durante unos minutos y luego vuelva a conectarla.

¿Dónde encontrar el manual de usuario?

El manual de usuario se puede descargar desde el sitio oficial de SCHOLTES o contactando al servicio al cliente.

MANUAL DE USUARIO TI 6312 SCHOLTES

Gas liquido Diametro (mm) ø Diameter pan (cm) Snel (R) 24 – 26 Half-snel (S) 16 – 20

PLANO DE COZEDURA VIRADO

LADO DIANTEIRO DO

PLANO DE COZEDURA

Directamente para o exterior Detalhe A Sala ao lado 700mm min. Acender o plano de cozedura Para acender o plano de cozedura, carregue na tecla

ø Diametro recipientes (cm) Rápido (R)

24 - 26

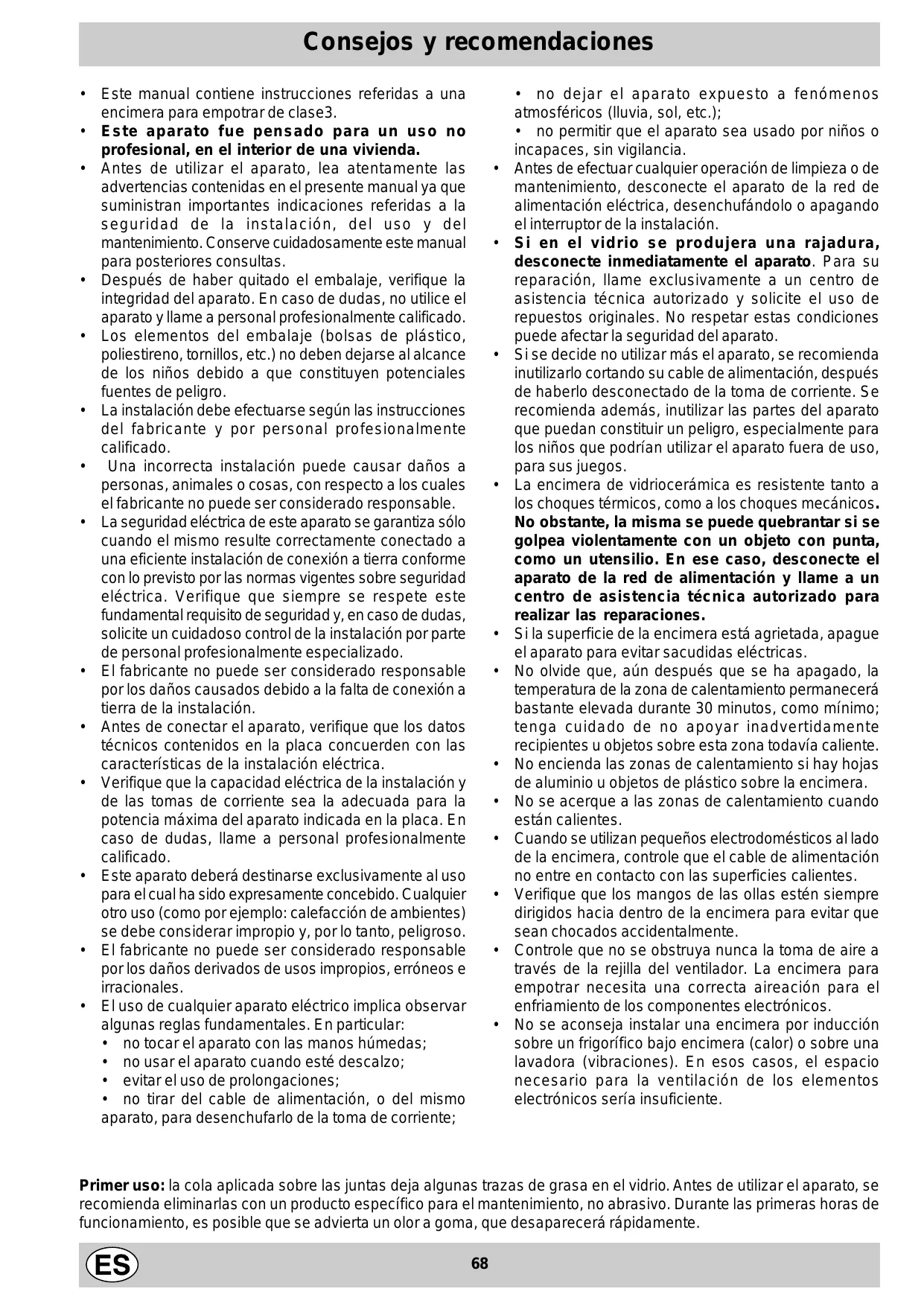

Consejos y recomendaciones

Este manual contiene instrucciones referidas a una encimera para empotrar de clase3. Este aparato fue pensado para un uso no profesional, en el interior de una vivienda. Antes de utilizar el aparato, lea atentamente las advertencias contenidas en el presente manual ya que suministran importantes indicaciones referidas a la seguridad de la instalación, del uso y del mantenimiento. Conserve cuidadosamente este manual para posteriores consultas. Después de haber quitado el embalaje, verifique la integridad del aparato. En caso de dudas, no utilice el aparato y llame a personal profesionalmente calificado. Los elementos del embalaje (bolsas de plástico, poliestireno, tornillos, etc.) no deben dejarse al alcance de los niños debido a que constituyen potenciales fuentes de peligro. La instalación debe efectuarse según las instrucciones del fabricante y por personal profesionalmente calificado. Una incorrecta instalación puede causar daños a personas, animales o cosas, con respecto a los cuales el fabricante no puede ser considerado responsable. La seguridad eléctrica de este aparato se garantiza sólo cuando el mismo resulte correctamente conectado a una eficiente instalación de conexión a tierra conforme con lo previsto por las normas vigentes sobre seguridad eléctrica. Verifique que siempre se respete este fundamental requisito de seguridad y, en caso de dudas, solicite un cuidadoso control de la instalación por parte de personal profesionalmente especializado. El fabricante no puede ser considerado responsable por los daños causados debido a la falta de conexión a tierra de la instalación. Antes de conectar el aparato, verifique que los datos técnicos contenidos en la placa concuerden con las características de la instalación eléctrica. Verifique que la capacidad eléctrica de la instalación y de las tomas de corriente sea la adecuada para la potencia máxima del aparato indicada en la placa. En caso de dudas, llame a personal profesionalmente calificado. Este aparato deberá destinarse exclusivamente al uso para el cual ha sido expresamente concebido. Cualquier otro uso (como por ejemplo: calefacción de ambientes) se debe considerar impropio y, por lo tanto, peligroso. El fabricante no puede ser considerado responsable por los daños derivados de usos impropios, erróneos e irracionales. El uso de cualquier aparato eléctrico implica observar algunas reglas fundamentales. En particular:

• no tocar el aparato con las manos húmedas;
• no usar el aparato cuando esté descalzo;
• evitar el uso de prolongaciones;
• no tirar del cable de alimentación, o del mismo aparato, para desenchufarlo de la toma de corriente;

• no dejar el aparato expuesto a fenómenos atmosféricos (lluvia, sol, etc.);
• no permitir que el aparato sea usado por niños o incapaces, sin vigilancia. Antes de efectuar cualquier operación de limpieza o de mantenimiento, desconecte el aparato de la red de alimentación eléctrica, desenchufándolo o apagando el interruptor de la instalación. Si en el vidrio se produjera una rajadura, desconecte inmediatamente el aparato. Para su reparación, llame exclusivamente a un centro de asistencia técnica autorizado y solicite el uso de repuestos originales. No respetar estas condiciones puede afectar la seguridad del aparato. Si se decide no utilizar más el aparato, se recomienda inutilizarlo cortando su cable de alimentación, después de haberlo desconectado de la toma de corriente. Se recomienda además, inutilizar las partes del aparato que puedan constituir un peligro, especialmente para los niños que podrían utilizar el aparato fuera de uso, para sus juegos. La encimera de vidriocerámica es resistente tanto a los choques térmicos, como a los choques mecánicos. No obstante, la misma se puede quebrantar si se golpea violentamente con un objeto con punta, como un utensilio. En ese caso, desconecte el aparato de la red de alimentación y llame a un centro de asistencia técnica autorizado para realizar las reparaciones. Si la superficie de la encimera está agrietada, apague el aparato para evitar sacudidas eléctricas. No olvide que, aún después que se ha apagado, la temperatura de la zona de calentamiento permanecerá bastante elevada durante 30 minutos, como mínimo; tenga cuidado de no apoyar inadvertidamente recipientes u objetos sobre esta zona todavía caliente. No encienda las zonas de calentamiento si hay hojas de aluminio u objetos de plástico sobre la encimera. No se acerque a las zonas de calentamiento cuando están calientes. Cuando se utilizan pequeños electrodomésticos al lado de la encimera, controle que el cable de alimentación no entre en contacto con las superficies calientes. Verifique que los mangos de las ollas estén siempre dirigidos hacia dentro de la encimera para evitar que sean chocados accidentalmente. Controle que no se obstruya nunca la toma de aire a través de la rejilla del ventilador. La encimera para empotrar necesita una correcta aireación para el enfriamiento de los componentes electrónicos. No se aconseja instalar una encimera por inducción sobre un frigorífico bajo encimera (calor) o sobre una lavadora (vibraciones). En esos casos, el espacio necesario para la ventilación de los elementos electrónicos sería insuficiente. Primer uso: la cola aplicada sobre las juntas deja algunas trazas de grasa en el vidrio. Antes de utilizar el aparato, se recomienda eliminarlas con un producto específico para el mantenimiento, no abrasivo. Durante las primeras horas de funcionamiento, es posible que se advierta un olor a goma, que desaparecerá rápidamente.

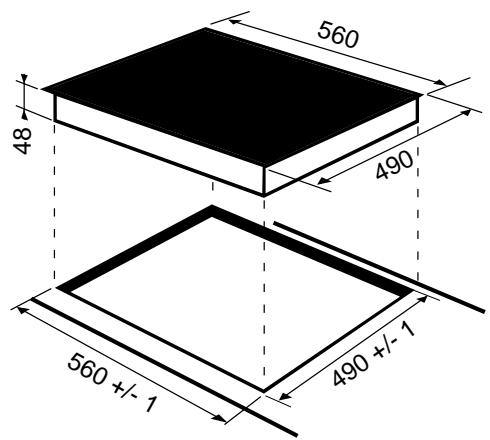

Instalación y fijación Las siguientes instrucciones están dirigidas a un instalador especializado para que efectúe las operaciones de instalación, regulación y mantenimiento técnico del modo más correcto y según las normas vigentes. Importante: antes de realizar cualquier operación, desconecte eléctricamente la encimera.

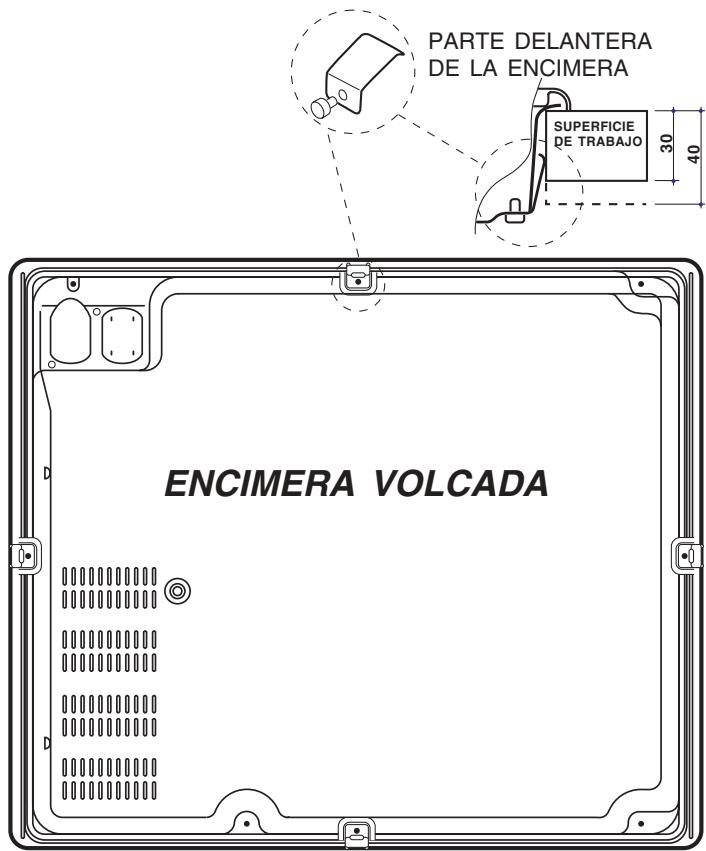

• Este manual contiene instrucciones referidas a una encimera para empotrar de clase3. Fijación Muy importante: La instalación de la encimera de vidriocerámica se debe realizar sobre una superficie de apoyo perfectamente plana. Las eventuales deformaciones provocadas por una mala fijación podrían alterar las características y las prestaciones de la encimera. Las pinzas de fijación están atornilladas con tornillos (ver el esquema). Es indispensable que se pueda acceder fácilmente a estos tornillos. Introduzca la encimera en el hueco del mueble ejerciendo una adecuada presión sobre todo el perímetro para que se adhiera perfectamente a la superficie de trabajo. Instalación
• La encimera se fabrica para ser instalada en un mueble de cocina en el cual se ha destinado un espacio especial para ello.
• El material de la superficie de trabajo debe resistir una temperatura de aproximadamente 100ºC.

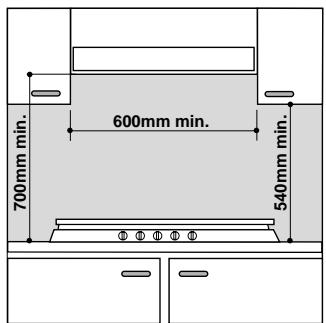

• La placa de cocina se debe colocar a una distancia mínima de 40 mm. de la pared situada detrás y a 600 mm de cualquier otra superficie vertical para permitir una adecuada aireación a fin de evitar el sobrecalentamiento de las superficies que rodean el aparato.
• Si se desea instalar la encimera sobre un horno, el mismo debe poseer un sistema de enfriamiento con ventilación forzada.
• Evite instalar la encimera sobre un lavavajillas; pero si fuera necesario hacerlo, interponga un elemento de separación estanco entre los dos aparatos. COLOCACIÓN DE LAS PINZAS EN LA PARTE INFERIOR

/- 1 Distancia mínima entre el cubo y el mueble

SUPERFICIE DE TRABAJO

las botellas de GPL, vacías o parcialmente llenas, no deben ser instaladas o depositadas en ambientes o espacios a un nivel más bajo del suelo (sótanos, etc.) Es conveniente conservar en el ambiente sólo la botella que se está utilizando, colocada de modo que no quede expuesta a la acción directa de fuentes de calor (hornos, chimeneas, estufas, etc.) capaces de llevarla a temperaturas superiores a 50°C. Colocación Importante: este aparato puede instalarse y funcionar sólo en ambientes permanentemente ventilados según las prescripciones de las Normas (UNI-CIG 7129 y 7131) vigentes. Deben ser respetados los siguientes requisitos: a) El ambiente debe poseer un sistema de descarga de los humos de la combustión al exterior, utilizando una campana o un electroventilador que entre automáticamente en funcionamiento cada vez que se enciende el aparato. Directamente al exterior Detalle A Ambiente adyacente 700mm min. b) El ambiente debe poseer un sistema que permita la entrada del aire necesario para una combustión normal. El caudal de aire necesario para la combustión no debe ser inferior a 2 m³/h por cada kilovatio (kW) de potencia instalada. El sistema puede tomar aire del exterior del edificio a través de un conducto de 100 cm² , como mínimo, de sección útil de modo que no pueda ser obstruido accidentalmente. Para los aparatos que no poseen, a la altura del plano de trabajo, el dispositivo de seguridad para el caso de falta de llama, las aberturas de ventilación deben ser agrandadas en un 100% respetando un mínimo de 200 cm² (Fig. A). O bien, de manera indirecta, por medio de ambientes adyacentes equipados con un conducto de ventilación hacia afuera, como explicado anteriormente, que no sean partes en común del edificio, ni ambientes con riesgo de incendio o cuartos de dormir (Fig. B). Ambiente que se debe ventilar Conexión de gas Conecte el aparato a la botella o al conducto de gas conforme con las prescripciones de las normas (UNI-CIG 7129 y 7131) vigentes, sólo después de haber verificado que el mismo está regulado para el tipo de gas con el cual será alimentado. Si no es así, realice las operaciones indicadas en el párrafo “Adaptación a los distintos tipos de gas”. En caso de alimentación con gas líquido de botella, utilice reguladores de presión conformes con las Normas UNI-CIG 7432. Importante: para garantizar un funcionamiento seguro, un uso adecuado de energía y larga duración del aparato, controle que la presión de alimentación respete los valores indicados en la tabla 1 “Características de los quemadores e inyectores”.

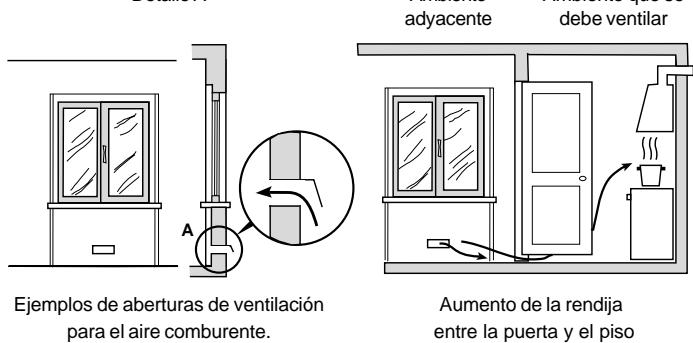

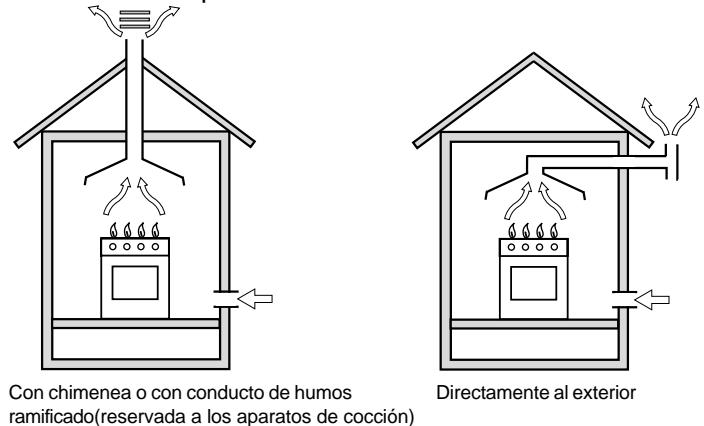

Ejemplos de aberturas de ventilación para el aire comburente. 600mm min. 540mm min. Con chimenea o con conducto de humos ramificado(reservada a los aparatos de cocción) Instalación de las encimeras para empotrar Es posible realizar la instalación al lado de muebles cuya altura no supere la de la superficie de trabajo. La pared en contacto con la pared posterior de la cocina debe ser de material no inflamable. Durante el funcionamiento, la pared posterior del aparato puede alcanzar una temperatura 50°C mayor que la del ambiente. Para una correcta instalación del aparato se deben observar las siguientes precauciones: a) Los muebles colocados a un costado, cuya altura supera la de la superficie de trabajo, deben estar situados a 600 mm (como mínimo) del borde de la superficie. b) Las campanas deben ser instaladas de acuerdo con los requisitos establecidos en los manuales de instrucción de las mismas, siempre manteniendo una distancia mínima de 650 mm. c) En el caso de campanas de 600 mm. de ancho, además de respetar lo especificado en el punto b), es necesario instalar los armarios colgantes adyacentes a la campana a una altura mínima, con respecto a la superficie de trabajo, de 540 mm. Esto permitirá la instalación de la tapa y su maniobrabilidad, y también, un fácil y cómodo uso de las ollas sobre el aparato. d) Siempre que la encimera se instale debajo de un armario colgante, éste último deberá mantener una distancia mínima de la superficie de trabajo de 700 mm. Aumento de la rendija entre la puerta y el piso Fig. A Fig. B c) El uso intensivo y prolongado del aparato puede necesitar una aireación adicional, como por ejemplo, abrir una ventana o una aireación más eficiente como puede ser el aumento de la potencia de una aspiración mecánica, si existe. d) Los gases de petróleo licuados, más pesados que el aire, se depositan en las partes más bajas. Por lo tanto, los ambientes que contienen botellas de GPL deben tener aberturas hacia el exterior para permitir la evacuación desde abajo de eventuales escapes de gas. Además, Conexión con tubo rígido (cobre o acero) La conexión a la red de gas se debe efectuar de modo que no provoque esfuerzos de ningún tipo al aparato. En el tubo de alimentación del aparato se encuentra una unión en “L”

orientable, cuya estanqueidad está asegurada por una junta. Si resultara necesario girar la unión, sustituya siempre la junta estanca (suministrada con el aparato). La unión de entrada de gas al aparato es roscada 1/2 gas macho cilíndrico. Regulación de aire principal de los quemadores Los quemadores no necesitan de ninguna regulación de aire principal. Regulación de los mínimos

• Lleve la llave hasta la posición de mínimo;
• Quite el mando y accione el tornillo de regulación situado en el interior o al costado de la varilla de la llave hasta conseguir una pequeña llama regular. Nota: en el caso de gas líquido, el tornillo de regulación deberá enroscarse a fondo.
• Verifique que, girando rápidamente el mando desde la posición de máximo hasta la de mínimo, no se apaguen los quemadores.
• En los aparatos provistos del dispositivo de seguridad (termopar), si dicho dispositivo no funcionara con los quemadores al mínimo, aumente la capacidad de los mínimos utilizando para ello el tornillo de regulación. Una vez efectuada la regulación, vuelva a colocar los precintos ubicados en los by-pass con lacre o un material equivalente. Conexión con tubo flexible de acero inoxidable de pared continua con uniones roscadas La unión de entrada de gas al aparato es roscada 1/2 gas macho cilíndrico. Utilice exclusivamente tubos conforme con la Norma vigente (UNI-CIG 9891) y juntas estancas también conformes con la Norma vigente (UNI-CIG 9264). La instalación de estos tubos debe ser efectuada en modo que su longitud, en condiciones de extensión máxima, no supere los 2000 mm. Una vez realizada la conexión, verifique que el tubo metálico flexible no permanezca en contacto con partes móviles o no quede aplastado. Control de la estanqueidad Finalizada la instalación, controle la perfecta estanqueidad de todas las uniones utilizando una solución jabonosa pero nunca una llama. Adaptación a los distintos tipos de gas Para adaptar la encimera a un tipo de gas diferente de aquel para el que fue fabricada (indicado en la etiqueta fijada en la parte inferior de la encimera o en el embalaje), es necesario sustituir los inyectores de los quemadores efectuando las siguientes operaciones:
• quite las parrillas de la encimera y extraiga los quemadores.
• desenrosque los inyectores utilizando una llave tubular de 7mm. y sustitúyalos por los que se adapten al nuevo tipo de gas (ver tabla 1 “Características de los quemadores e inyectores”).
• vuelva a colocar las piezas realizando las operaciones en sentido contrario.
• al finalizar la operación, sustituya la anterior etiqueta de calibrado con la correspondiente al nuevo gas que se va a utilizar, disponible en nuestros Centros de Asistencia Técnica. Cuando la presión del gas utilizado sea distinta (o variable) a la prevista, es necesario instalar, en la cañería de ingreso, un regulador de presión conforme con las Normas vigentes (UNI-CIG 7430) sobre “reguladores para gas canalizado”. Modificación Sello de la estación técnica Fecha Pegue aquí una de las etiquetas que se encuentran en la bolsa de los inyectores Tabla de inyectores Tabla 1 Quemador Rápido (R) Semi Rápido (S) Presiones alimentación

Gas líquido inyector Potencia 1/100 térmicakW (p.c.s.*) (mm) Nominal 3,00 1,80

Gas natural inyector caudal* l/h 1/100 (mm)

Características Técnicas Conexión eléctrica

• La seguridad eléctrica de este aparato se garantiza sólo cuando el mismo resulte correctamente conectado a una eficiente instalación de conexión a tierra conforme con lo previsto por las normas vigentes sobre seguridad eléctrica. Verifique que siempre se respete este fundamental requisito de seguridad y, en caso de dudas, solicite un cuidadoso control de la instalación por parte de personal profesionalmente especializado.
• El fabricante no puede ser considerado responsable por los daños causados debido a la falta de conexión a tierra de la instalación.
• Antes de conectar el aparato, verifique que los datos técnicos contenidos en la placa concuerden con las características de la instalación eléctrica.
• Verifique que la capacidad eléctrica de la instalación y de las tomas de corriente sea la adecuada para la potencia máxima del aparato indicada en la placa. En caso de dudas, llame a personal profesionalmente calificado. Este aparato ha sido fabricado en conformidad con las siguientes Normas Comunitarias: - 73/23/CEE del 19.02.73 (Baja Tensión) y sucesivas modificaciones; - 89/336/CEE del 03.05.89 (Compatibilidad electromagnética) y sucesivas modificaciones; - 93/68/CEE del 22.07.93 (Baja Tensión) y sucesivas modificaciones; - 2002/96/CE La norma europea 2002/96/CE sobre la eliminación de aparatos eléctricos y electrónicos (RAEE), establece que los electrodomésticos no se deben eliminar de la misma manera que los desechos sólidos urbanos. Los aparatos en desuso se deben recoger separadamente para optimizar la tasa de recuperación y reciclaje de los materiales que los componen e impedir potenciales daños para la salud y el medio ambiente. El símbolo de la papelera tachada se encuentra en todos los productos para recordar la obligación de recolección separada. Para obtener mayor información sobre la correcta eliminación de electrodomésticos, los poseedores de los mismos podrán dirigirse al servicio público responsable o a los revendedores. Antes de cualquier intervención, desconecte eléctricamente el aparato. La conexión de la encimera a la instalación se debe efectuar mediante una caja de empalmes: en el caso de conexión directa del aparato a la red, es necesario utilizar un interruptor omnipolar, fácilmente accesible, con una distancia de apertura de los contactos igual o superior a 3 mm. Válido sólo para los modelos con cable de alimentación Algunos modelos poseen un cable de alimentación monofásico, por lo tanto, se deben conectar sólo a la red monofásica. Respete el color de los cables, como se indica en el esquema adjunto. Conexiones eléctricas

Fusibles Secciones Advertencia importante: Cuando la encimera se instala sobre un horno empotrado, la conexión eléctrica de la encimera y la del horno se deben realizar por separado, ya sea por razones de seguridad eléctrica, como para facilitar las eventuales operaciones de extracción del horno. 16A * 1,5 mm²

BR=BRUN,BL=BLEU

BR=BRAUN, BL=BLAU

BR=BRUIN, BL=BLAUW BR=BROWN, BL=BLUE

• Aplicación del factor de simultaneidad en conformidad con la norma CEI 60335-2-6.

Descripción de las zonas de cocción Los elementos de inducción El sistema por inducción es el procedimiento de cocción más rápido que existe. A diferencia de las tecnologías tradicionales, la zona de cocción con funcionamiento por inducción no calienta el vidrio. Es el mismo recipiente, apoyado en la encimera, el que se transforma en elemento calentador: el calor se genera directamente dentro de la olla, la cual deberá poseer necesariamente un fondo de material ferromagnético. ENCIMERAS Zonas de cocción Delantera derecha (Del. Der.) Delantera izquierda (Del. Izq.) Potencia total

Cada zona de cocción se acciona:

• utilizando un botón de selección cuya serigrafía es una reproducción del dibujo de la zona de cocción,
• y con un dispositivo de regulación de la potencia compuesto por un doble botón (+,-). Mientras que la temperatura de las zonas de cocción permanezca por encima de 60 ºC, aún después del apagado, los indicadores de calor residual permanecerán encendidos (el indicador de las potencias visualiza H) para prevenir quemaduras. TI 6312 Potencia (en W) I 1200 – 600 si Del Izq* I 1800 – B 3000*

zona de cocción por inducción simple B 3000* la zona de cocción se puede sobrealimentar a 3000 W 600 si Del Izq* la potencia de la zona de cocción permanece limitada a 600 vatios mientras que la zona de cocción Del. Izq. está sobrealimentada

Regulación de los quemadores a gas Regulación de los quemadores La regulación es progresiva permitiendo una fácil adaptación a los distintos diámetros de los recipientes y a las intensidades de calentamiento. La regulación se realiza pulsando y girando en sentido antihorario el mando, hasta llevar la muesca del mismo frente a los símbolos:

Encendido de los quemadores que poseen un dispositivo de seguridad El encendido de los quemadores de su encimera se realiza “con una mano”. En efecto, basta presionar el mando girándolo simultáneamente en sentido antihorario: la emisión de chispas hace que el quemador se encienda. Después que se produce la llama, mantenga una presión suficiente sobre el mando para permitir la activación del dispositivo de seguridad. Si la llama se apaga accidentalmente durante el funcionamiento, se activa el dispositivo de seguridad: el suministro de gas se interrumpirá automáticamente. Para volver a encender el quemador, proceda nuevamente como se indica más arriba. Nota: si se interrumpe la corriente eléctrica, es posible encender el quemador con un fósforo girando el mando y manteniendo una presión suficiente como se indica arriba. un punto negro: cerrado una llama grande: abierto una llama pequeña: capacidad reducida

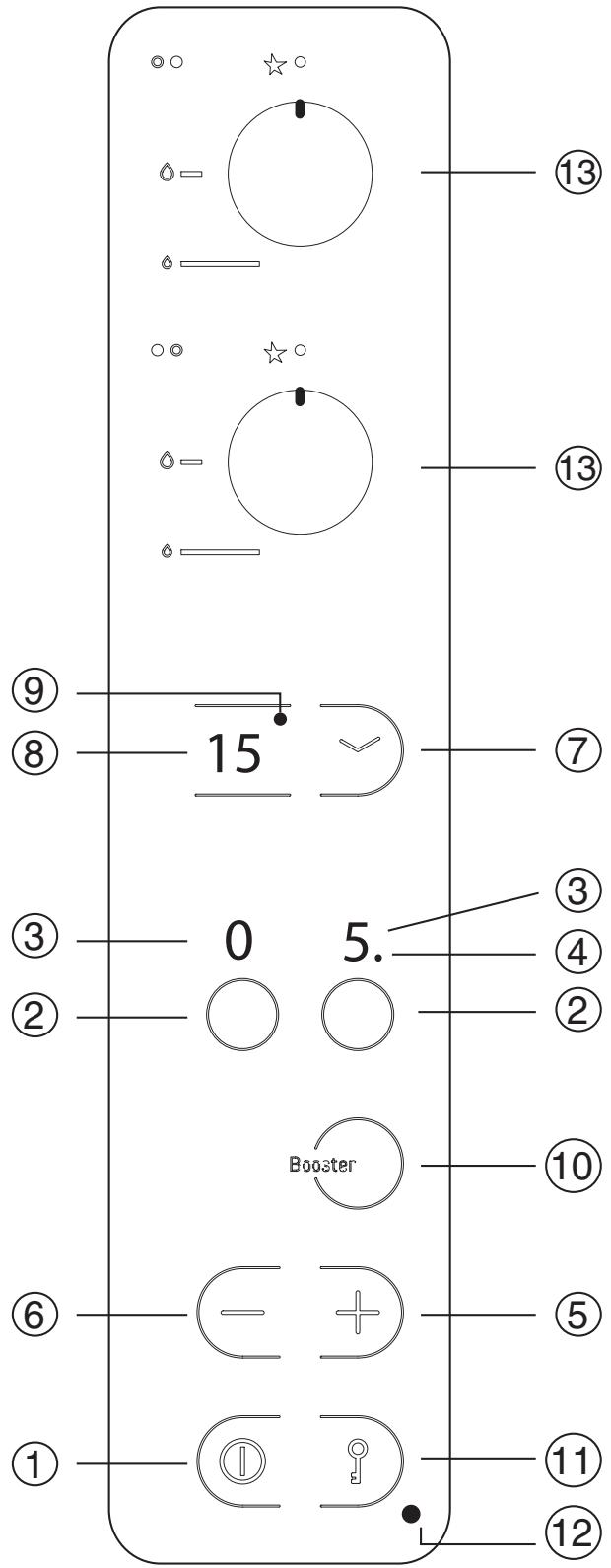

1. Botón de encendido/apagado

2. Botones de selección de las zonas de cocción

3. Indicadores de potencia (de 0 a 9) y de calor residual

4. Indicador de selección de una zona de cocción:

• encendido: la zona de cocción correspondiente está seleccionada y se puede regular,
• apagado: la zona de cocción correspondiente no está seleccionada y no se puede realizar ninguna regulación.

5. Botón de aumento de la potencia

6. Botón de disminución de la potencia

7. Botón de regulación del contador de minutos para la

programación de la duración de una cocción (sólo en los modelos que poseen un contador de minutos)

8. Indicador de la duración programada

9. Luz indicadora de funcionamiento de la zona de cocción

10. Botón del acelerador (Booster)

11. Botón de bloqueo de los mandos

12. Luz indicadora de bloqueo

13. Mandos de los quemadores a gas

Funcionamiento Cuando la encimera se conecta a la red de alimentación eléctrica, después de algunos segundos, se emite una breve señal sonora: sólo a partir de ese momento es posible encender la encimera. Bloqueo de los mandos Cuando la encimera está en funcionamiento, es posible bloquear el panel de control para evitar el peligro de modificaciones fortuitas de las regulaciones (niños, operaciones de limpieza, etc.). Es suficiente accionar el botón ; la luz testigo que se encuentra al lado del botón se encenderá y los mandos se bloquearán. Para modificar la potencia de calentamiento o interrumpir la cocción, es necesario desbloquear el panel de control : pulse el botón ; la luz testigo se apagará y el panel de control se desbloqueará. Para poder realizar nuevamente la regulación de una zona de cocción, selecciónela utilizando el botón de mando correspondiente. Encendido de la encimera La encimera se enciende pulsando el botón

Funcionamiento de las zonas de cocción Cada zona de cocción se acciona utilizando un botón de mando y un dispositivo de regulación de la potencia compuesto por un doble botón (+,-).

Programación de la duración de una cocción Es posible programar simultáneamente todas las zonas de cocción por un tiempo máximo de 99 minutos. Proceda del siguiente modo:

• seleccione la zona de cocción utilizando el botón de mando correspondiente;
• seleccione la potencia deseada utilizando los botones “+” y “-”,
• pulse el botón de programación

• seleccione la duración de la cocción deseada utilizando los botones “+” y “-”,
• confirme la selección realizada pulsando nuevamente el botón de programación Encendido de una zona de cocción
• Para poner en funcionamiento una zona de cocción, pulse el correspondiente botón de mando y fije la potencia deseada (de 0 a 9) utilizando los botones “+” y “-”.
• Para seleccionar directamente la potencia máxima (9), pulse brevemente el botón “-”. La cuenta al revés de la duración de cocción comienza inmediatamente. La finalización de la cocción programada está indicada por una señal sonora (durante 1 minuto) y la zona de cocción se apaga. Apagado de una zona de cocción Para apagar una zona de cocción, selecciónela mediante el correspondiente botón de mando y:
• pulse simultáneamente los botones “+” y “-”: la potencia vuelve inmediatamente a 0 y la zona de cocción se apaga;
• o pulse el botón”-”: la potencia de la zona de cocción desciende progresivamente, hasta que se apaga. Apagado de la encimera ; el aparato se apagará. Pulse el botón Si los mandos del aparato fueron bloqueados (consulte el párrafo sucesivo), continuarán estando bloqueados incluso después de haber vuelto a encender la encimera. Para poder utilizar las zonas de cocción es necesario desbloquear los mandos. El acelerador (booster) Para disminuir los tiempos de calentamiento de las zonas de cocción (consulte la tabla de las zonas de cocción en la página precedente), pulse el botón En el display de la potencia aparece “P”. La función Booster (acelerador) se interrumpe automáticamente después de 4 minutos. Durante el período de activación del acelerador, algunas zonas de cocción (consulte la tabla de las zonas de cocción a la página precedente) están limitadas a una potencia máxima de 600 W. Booster

Dispositivos de seguridad Detección de los recipientes Cada zona de cocción por inducción está provista de un dispositivo de detección de la olla. La zona de cocción emite calor únicamente en presencia de una olla de dimensiones adecuadas para esa zona de cocción. Señal sonora Algunas anomalías, como:

• un objeto (olla, cubierto, etc.) dejado sobre el área de mandos durante más de 10 segundos,
• un derrame sobre el área de mandos,
• una presión ejercida durante mucho tiempo sobre un botón, etc. pueden provocar la emisión de una señal sonora y el apagado de la encimera. La luz testigo centelleante puede indicar:

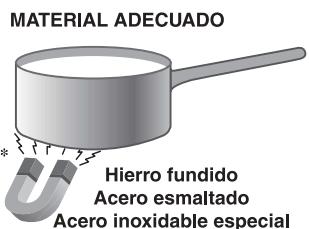

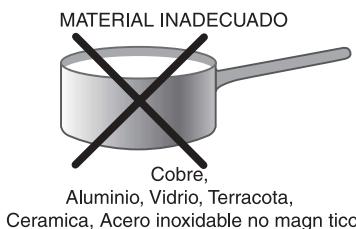

• una olla incompatible (de un material que no es ferromagnético),
• una olla de diámetro insuficiente,
• que se ha levantado la olla. Para interrumpirla, elimine la causa del mal funcionamiento. Para utilizar la encimera, vuelva a encenderla y seleccione nuevamente la zona o las zonas de cocción deseadas. Seleccione la potencia necesaria. Elija siempre una olla de diámetro adecuado al de las zonas de cocción. Interruptor de seguridad El aparato está dotado de un interruptor de seguridad automático que salta después de un cierto intervalo de tiempo (consulte la tabla que se encuentra más adelante) en función de la potencia elegida. Durante la interrupción de seguridad, el display de la potencia indica “0”. Uso de recipientes Debido a que la inducción se activa únicamente en el momento en que un recipiente metálico se coloca sobre la encimera para cerrar el campo magnético, el calentamiento de la olla cesa instantáneamente cuando la misma se quita de la zona de cocción. Utilice un recipiente cuyo material de fabricación sea compatible con el principio de inducción (material ferromagnético). Se recomienda el uso de ollas de hierro fundido, acero esmaltado o inoxidable especial para inducción. Las ollas de cobre, cerámica, terracota, vidrio, loza, aluminio o acero inox. no magnético son incompatibles con la encimera por inducción. Es suficiente realizar una prueba con un imán. Si el mismo es atraído por el fondo de la olla y permanece “adherido”, significa que la olla es de material ferromagnético y, por lo tanto, se puede utilizar en la encimera por inducción. Se aconseja el uso de ollas con fondo plano y de gran espesor y evitar siempre el uso de recipientes con fondo irregular que podrían rayar el vidrio. ejemplo : la zona de cocción posterior derecha está configurada en 5 y la zona de cocción delantera izquierda en 2. La zona posterior derecha se apagará después de 3 horas de funcionamiento, mientras la zona delantera izquierda se apagará después de 10 horas de funcionamiento. Para desbloquear los mandos, apague la encimera pulsando el botón Advertencia para las personas que poseen marcapasos u otros dispositivos médicos activos:

Nivel de potencia Duración límite de funcionamento 1-2 10 horas

4 horas 5-6 3 horas 7-8 2 horas

1 hora Protección térmica En caso de sobrecalentamiento de los componentes electrónicos del aparato, la encimera se apagará automáticamente y en el display de las potencias aparecerá Este mensaje desaparecerá apenas la temperatura haya descendido a un nivel aceptable. La encimera es conforme con todas las normas vigentes en materia de interferencias electromagnéticas. Por lo tanto, este producto responde perfectamente a todos los requisitos legales (directivas 89/336/CEE). Ha sido proyectado para no crear interferencias con otros equipos eléctricos, con la condición de que los mismos también sean conformes con dichas normas. La encimera por inducción genera campos electromagnéticos de alcance limitado. Para evitar todo riesgo de interferencias entre la encimera y el marcapasos, éste último deberá ser realizado en conformidad con las normas vigentes. Al respecto, nosotros sólo podemos garantizar la conformidad de nuestro producto. Para obtener información sobre la conformidad o por problemas de incompatibilidad, consulte con su médico o con el fabricante del marcapasos.

Limpieza y mantenimiento Armazón de acero inoxidable El acero inoxidable puede mancharse por la acción de agua muy calcárea dejada por un período de tiempo prolongado en contacto con el mismo o debido a productos para la limpieza particularmente agresivos (con contenido de fósforo). Se aconseja enjuagar abundantemente y secar con cuidado después de la limpieza de la encimera. Si se derramara agua, seque rápidamente y con cuidado. Consejos prácticos para el uso del aparato Para obtener las mejores prestaciones de la encimera, es indispensable respetar algunas reglas fundamentales durante la cocción y la preparación de las comidas.

• Utilice ollas con fondo plano para asegurarse que se adhieran perfectamente a la zona de calentamiento

Mantenimiento de la encimera La encimera utilizada como superficie de calentamiento es perfectamente lisa y sin porosidades; además, en las condiciones normales de uso, es resistente tanto a los choques térmicos como a los choques mecánicos. Con la finalidad de una correcta conservación de todas las propiedades de la encimera, se aconseja proceder a su mantenimiento del siguiente modo:

• para un mantenimiento ordinario, es suficiente lavarla con una esponja húmeda, secándola luego con un papel absorbente para cocina.
• Si la encimera está particularmente sucia, refriéguela con un producto específico para la limpieza de las superficies de vidriocerámica, enjuáguela y séquela.
• para eliminar las acumulaciones de suciedad más consistentes utilice una raedera especial. Intervenga lo antes posible, sin esperar que el aparato se enfríe para evitar que los residuos formen costras. Se pueden obtener excelentes resultados usando una esponja con hilos de acero inoxidable -especial para encimeras de vidriocerámica, - embebida en agua y jabón.
• Una vez limpia, la encimera se puede tratar con un producto específico para el mantenimiento y la protección: la película invisible que deja este producto protege la superficie en caso de escurrimientos durante la cocción. Se recomienda realizar estas operaciones con el aparato tibio o frío.
• Recuerde siempre enjuagar la encimera con agua limpia y secarla cuidadosamente: en efecto, los residuos de productos podrían encostrarse durante la siguiente cocción. Utilice siempre ollas de un diámetro suficiente para cubrir completamente la zona de cocción, de ese modo se garantiza el aprovechamiento de todo el calor disponible.

Verifique que el fondo de las ollas esté siempre perfectamente seco y limpio para garantizar una correcta adherencia y mayor duración, no sólo de las zonas de cocción, sino también de las ollas.

• Evite utilizar las mismas ollas utilizadas en los quemadores a gas. La concentración de calor en los quemadores a gas puede deformar el fondo de la olla que, por lo tanto, no permitirá obtener el resultado esperado cuando se utilice sobre la encimera de vidriocerámica.
• No deje nunca una zona de cocción encendida sin olla ya que su calentamiento, que alcanza rápidamente el nivel máximo, podría dañar los elementos calentadores.
• La encimera de vidriocerámica es resistente tanto a los choques térmicos, como a los choques mecánicos. No obstante, la misma se puede quebrantar si se golpea violentamente con un objeto con punta. En ese caso, desconecte el aparato de la red de alimentación y llame a un centro de asistencia técnica autorizado para realizar las reparaciones.
• en las encimeras que poseen encendido automático, es necesario realizar frecuentemente una cuidadosa limpieza de la parte terminal de los dispositivos de encendido instantáneo electrónico y verificar que los orificios de salida del gas no estén obstruidos;
• Todos los quemadores (rápido o semi-rápido) se pueden utilizar con recipientes de un diámetro mínimo de 120 mm.
• No obstante, le aconsejamos utilizar siempre un quemador apropiado para las dimensiones del recipiente (ver la tabla) para que las llamas no rocen el contorno de las ollas: las llamas deben calentar sólo el fondo de la olla. Mantenga siempre limpia la encimera. Antes de proceder al mantenimiento de la encimera, verifique que las zonas calentadoras estén apagadas y frías. Quemador Importantes recomendaciones
• Evite estrictamente el uso de detergentes abrasivos o corrosivos, como aerosoles para barbacoas y hornos, quitamanchas y productos anticorrosivos, jabones en polvo y esponjas con superficie abrasiva, ya que pueden rayar irremediablemente la superficie.
• Se aconseja mantener a una debida distancia de la encimera a cualquier objeto que se pudiera fundir, por ejemplo, objetos de plástico, azúcar o productos con un elevado contenido de azúcar. Si se vertieran de forma fortuita dichos materiales sobre la encimera, elimínelos inmediatamente (mientras la superficie todavía está caliente) con una raedera con hoja de afeitar, para evitar arruinar la superficie.
• La encimera se debe utilizar exclusivamente para cocinar. No coloque ningún objeto sobre la encimera mientras no se utiliza. No utilice la encimera como superficie de apoyo (para cubiertos, ollas, paños de cocina, etc.), ni como tajo de cocina. ø Diámetro recipientes (cm) Rápido (R) 24 – 26 Los recipientes de aluminio, las películas de aluminio y los recipientes de plástico no se deben dejar nunca sobre las superficies todavía tibias o calientes. No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato. No coloque objetos metálicos (cuchillos, cucharas, cubiertos, etc.) sobre la encimera porque pueden calentarse. No caliente nunca alimentos enlatados sin abrirlos: podrían explotar. Cualquier daño de la encimera provocado por episodios similares de uso impropio no será cubierto por la garantía. Engrase de las llaves Con el tiempo puede suceder que una llave se bloquee o presente dificultad para girar, en esos casos será necesario proceder a la sustitución de dicha llave. Nota: Esta operación la debe efectuar un técnico autorizado por el fabricante.
