Intitulé	Description
Type de produit	Table de cuisson à induction
Caractéristiques techniques principales	4 zones de cuisson, commandes tactiles, affichage digital
Alimentation électrique	230V, 50Hz
Dimensions approximatives	60 cm x 52 cm x 5 cm
Poids	10 kg
Compatibilités	Compatible avec les ustensiles de cuisson à induction
Fonctions principales	Minuterie, détection de casserole, sécurité enfant
Entretien et nettoyage	Surface en vitrocéramique, nettoyage avec un chiffon humide et des produits non abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service après-vente
Sécurité	Arrêt automatique, protection contre la surchauffe
Informations générales utiles	Installation par un professionnel recommandée, garantie de 2 ans

FOIRE AUX QUESTIONS - TI 6312 SCHOLTES

Comment allumer la plaque de cuisson SCHOLTES TI 6312 ?

Pour allumer la plaque, tournez le bouton de la zone de cuisson souhaitée dans le sens des aiguilles d'une montre jusqu'à la position 'On'.

Que faire si la plaque ne chauffe pas ?

Vérifiez que la plaque est correctement branchée et que le fusible n'est pas grillé. Assurez-vous également que la zone de cuisson est activée.

Comment nettoyer la surface de la plaque ?

Utilisez un nettoyant doux et un chiffon non abrasif. Évitez les produits chimiques agressifs qui pourraient endommager la surface.

Que faire si le témoin lumineux reste allumé ?

Si le témoin lumineux reste allumé même après avoir éteint la plaque, cela peut indiquer qu'elle est encore chaude. Attendez qu'elle refroidisse avant de l'utiliser à nouveau.

La plaque émet des bruits étranges, que faire ?

Des bruits de cliquetis ou de bourdonnement peuvent se produire pendant l'utilisation. Si le bruit est excessif ou inhabituel, contactez le service client.

Comment régler la température de cuisson ?

Tournez le bouton de la zone de cuisson pour ajuster la température, les niveaux sont généralement indiqués sur le cadran.

La plaque de cuisson s'éteint-elle automatiquement ?

Oui, la plaque est équipée d'un système de sécurité qui éteint automatiquement les zones de cuisson après une période d'inactivité.

Comment réinitialiser la plaque de cuisson ?

Pour réinitialiser, débranchez la plaque de la prise électrique pendant quelques minutes, puis rebranchez-la.

Où trouver le manuel d'utilisation ?

Le manuel d'utilisation peut être téléchargé depuis le site officiel de SCHOLTES ou en contactant le service client.

MODE D'EMPLOI TI 6312 SCHOLTES

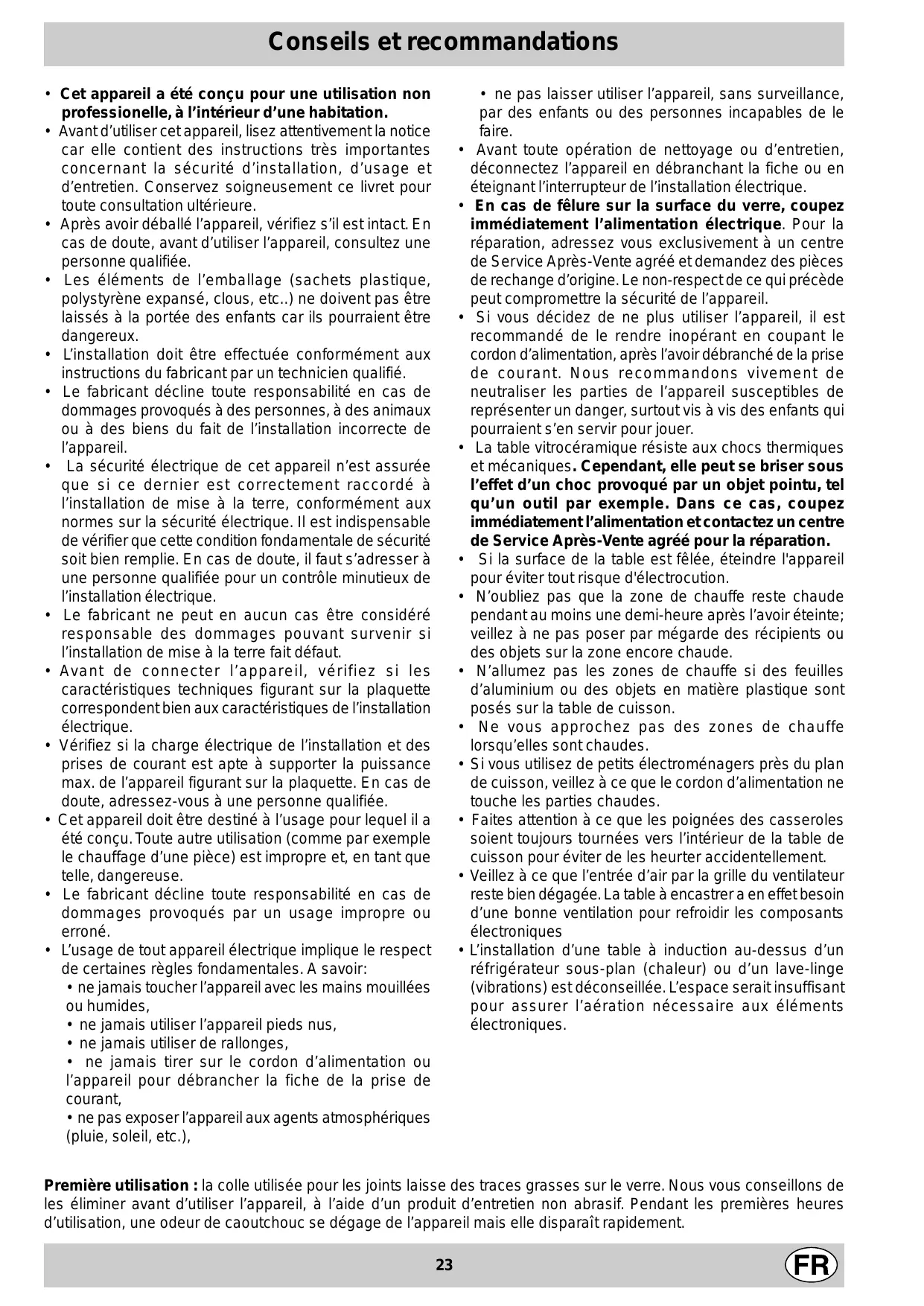

Conseils et recommandations

• Cet appareil a été conçu pour une utilisation non professionelle, à l’intérieur d’une habitation.
• Avant d’utiliser cet appareil, lisez attentivement la notice car elle contient des instructions très importantes concernant la sécurité d’installation, d’usage et d’entretien. Conservez soigneusement ce livret pour toute consultation ultérieure.
• Après avoir déballé l’appareil, vérifiez s’il est intact. En cas de doute, avant d’utiliser l’appareil, consultez une personne qualifiée.
• Les éléments de l’emballage (sachets plastique, polystyrène expansé, clous, etc..) ne doivent pas être laissés à la portée des enfants car ils pourraient être dangereux.
• L’installation doit être effectuée conformément aux instructions du fabricant par un technicien qualifié.
• Le fabricant décline toute responsabilité en cas de dommages provoqués à des personnes, à des animaux ou à des biens du fait de l’installation incorrecte de l’appareil.
• La sécurité électrique de cet appareil n’est assurée que si ce dernier est correctement raccordé à l’installation de mise à la terre, conformément aux normes sur la sécurité électrique. Il est indispensable de vérifier que cette condition fondamentale de sécurité soit bien remplie. En cas de doute, il faut s’adresser à une personne qualifiée pour un contrôle minutieux de l’installation électrique.
• Le fabricant ne peut en aucun cas être considéré responsable des dommages pouvant survenir si l’installation de mise à la terre fait défaut.
• Avant de connecter l’appareil, vérifiez si les caractéristiques techniques figurant sur la plaquette correspondent bien aux caractéristiques de l’installation électrique.
• Vérifiez si la charge électrique de l’installation et des prises de courant est apte à supporter la puissance max. de l’appareil figurant sur la plaquette. En cas de doute, adressez-vous à une personne qualifiée.
• Cet appareil doit être destiné à l’usage pour lequel il a été conçu. Toute autre utilisation (comme par exemple le chauffage d’une pièce) est impropre et, en tant que telle, dangereuse.
• Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné.
• L’usage de tout appareil électrique implique le respect de certaines règles fondamentales. A savoir:
• ne jamais toucher l’appareil avec les mains mouillées ou humides,
• ne jamais utiliser l’appareil pieds nus,
• ne jamais utiliser de rallonges,
• ne jamais tirer sur le cordon d’alimentation ou l’appareil pour débrancher la fiche de la prise de courant,
• ne pas exposer l’appareil aux agents atmosphériques (pluie, soleil, etc.),

• ne pas laisser utiliser l’appareil, sans surveillance, par des enfants ou des personnes incapables de le faire. Avant toute opération de nettoyage ou d’entretien, déconnectez l’appareil en débranchant la fiche ou en éteignant l’interrupteur de l’installation électrique. En cas de fêlure sur la surface du verre, coupez immédiatement l’alimentation électrique. Pour la réparation, adressez vous exclusivement à un centre de Service Après-Vente agréé et demandez des pièces de rechange d’origine. Le non-respect de ce qui précède peut compromettre la sécurité de l’appareil. Si vous décidez de ne plus utiliser l’appareil, il est recommandé de le rendre inopérant en coupant le cordon d’alimentation, après l’avoir débranché de la prise de courant. Nous recommandons vivement de neutraliser les parties de l’appareil susceptibles de représenter un danger, surtout vis à vis des enfants qui pourraient s’en servir pour jouer. La table vitrocéramique résiste aux chocs thermiques et mécaniques. Cependant, elle peut se briser sous l’effet d’un choc provoqué par un objet pointu, tel qu’un outil par exemple. Dans ce cas, coupez immédiatement l’alimentation et contactez un centre de Service Après-Vente agréé pour la réparation. Si la surface de la table est fêlée, éteindre l'appareil pour éviter tout risque d'électrocution. N’oubliez pas que la zone de chauffe reste chaude pendant au moins une demi-heure après l’avoir éteinte; veillez à ne pas poser par mégarde des récipients ou des objets sur la zone encore chaude. N’allumez pas les zones de chauffe si des feuilles d’aluminium ou des objets en matière plastique sont posés sur la table de cuisson. Ne vous approchez pas des zones de chauffe lorsqu’elles sont chaudes. Si vous utilisez de petits électroménagers près du plan de cuisson, veillez à ce que le cordon d’alimentation ne touche les parties chaudes. Faites attention à ce que les poignées des casseroles soient toujours tournées vers l’intérieur de la table de cuisson pour éviter de les heurter accidentellement. Veillez à ce que l’entrée d’air par la grille du ventilateur reste bien dégagée. La table à encastrer a en effet besoin d’une bonne ventilation pour refroidir les composants électroniques L’installation d’une table à induction au-dessus d’un réfrigérateur sous-plan (chaleur) ou d’un lave-linge (vibrations) est déconseillée. L’espace serait insuffisant pour assurer l’aération nécessaire aux éléments électroniques. Première utilisation : la colle utilisée pour les joints laisse des traces grasses sur le verre. Nous vous conseillons de les éliminer avant d’utiliser l’appareil, à l’aide d’un produit d’entretien non abrasif. Pendant les premières heures d’utilisation, une odeur de caoutchouc se dégage de l’appareil mais elle disparaît rapidement.

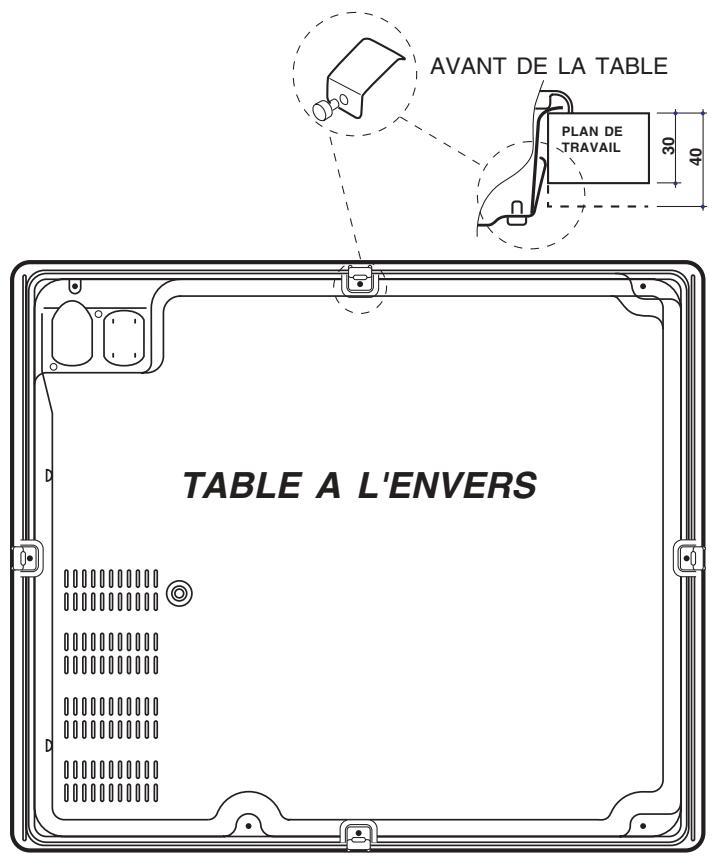

Installation et fixation Les instructions qui suivent sont destinées à l’installateur qualifié pour l’aider à effectuer les opérations d’installation, de réglage et d’entretien technique le plus correctement possible et dans le respect des normes en vigueur. Important : avant toute opération, débranchez la table de cuisson. Fixation Trés important : Il est impératif d’assurer l’encastrement de la table vitrocérame sur une surface d’appui parfaitement plane. Les déformations provoquées par une mauvaise fixation risquent d’altérer les caractéristiques du plan de cuisson ainsi que ses performances. Installation

• La table de cuisson s'encastre dans le plan de travail par simple découpage.
• Le matériau du plan de travail doit résister à une température d'environ 100°C.
• La table de cuisson doit être positionnée à au moins 40 mm de distance du mur arrière et à au moins 600 mm de distance de toute autre surface verticale, pour permettre une bonne aération et pour éviter toute surchauffe des surfaces autour de l'appareil.
• Si vous souhaitez installer la table au dessus d'un four, celui-ci doit être équipé d'une ventilation forcée de refroidissement.
• Evitez d'installer la table au dessus d'un lave-vaisselle ou prévoyez une séparation étanche entre les deux appareils. Les ressorts de fixation sont vissés par des vis (voir dessin). Il est impératif de laisser ces vis accessibles. Insérez la table de cuisson dans le trou d’encastrement en appuyant bien tout autour du cadre pour que la table adhère parfaitement au plan de cuisson. Distance à respecter entre la cuve et le meuble

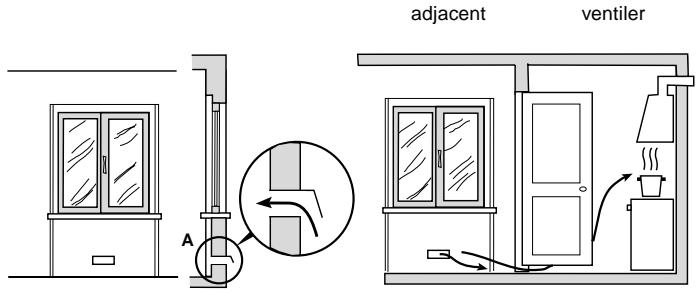

Positionnement Cet appareil peut être installé et fonctionner seulement dans des locaux qui sont aérés en permanence, selon les prescriptions des Normes: - Pour la France selon les Normes Nationales en vigueur. - Pour la Belgique NBN D51-003 et NBN D51-001 en vigueur. - Pour la Hollande NEN-1078 en vigueur. Il faut observer les conditions suivantes: d’une hotte. d) (Pour la France et la Belgique) Les gaz de pétrole liquéfiés, plus lourds que l’air, se déposent et stagnent vers le bas. Les locaux qui contiennent donc des bidons de GPL doivent prévoir des ouvertures vers l’extérieur afin de permettre l’évacuation par le bas, des fuites éventuelles de gaz. Les bidons de GPL, qu’ils soient vides ou partiellement pleins, ne devront donc pas être installés ou déposés dans des locaux qui se trouvent au dessous du niveau du sol (caves etc.). Il est opportun de tenir dans le local, uniquement le bidon que vous êtes en train d’utiliser, placé de façon à ne pas être sujet à l’action directe des sources de chaleur (fours, feux de bois, poêles etc.) pouvant lui faire atteindre des températures dépassant 50°C. a) La pièce doit prévoir un système d’évacuation vers l’externe des fumées de combustion, réalisé au moyen d’une hotte ou par ventilateur électrique qui entre automatiquement en fonction dès que l’on allume l’appareil. Installation des tables à encastrer Possibilité d'installation côte à côte avec des meubles dont la hauteur ne dépasse pas celle du plan de travail. La paroi en contact avec la paroi postérieure de la cuisinière doit être réalisée en matériel non inflammable. Pendant le fonctionnement, la paroi postérieure de la cuisinière peut atteindre une température de 50°C supérieure à celle ambiante. Il faut observer les précautions suivantes pour une installation correcte des tables de cuisson: a) Les meubles adjacents ayant une hauteur dépassant celle du plan de travail, doivent être situés à au moins 600 mm du bord du plan. b) Les hottes doivent être installées conformément aux indications fournies par les notices d'instructions de ces dernières et en tous cas, à au moins 650 mm de distance. c) En cas de hottes ayant une largeur de 600 mm; outre à respecter ce qui est spécifié au point b), il faut positionner les meuble adjacents à la hotte au moins à 540 mm. de hauteur du top, de manière à permettre l’éventuelle installation du couvercle e sa correcte manoeuvrabilité; mais de toutes façons il faut les installer à une distance du top qui permette l’usage des casseroles sur la cuisinière. d) Si la table est installée sous un élément suspendu, il faut que ce dernier soit placé à au moins 700 mm (millimètres) de distance du plan comme indiqué figure. En cas de cheminée ou conduit de fumée ramifiéDirectement à l'externe (réservé aux appareils de cuisson) b) La pièce doit être équipée d'un système permettant l'apport d'air indispensable à une bonne combustion. La quantité d'air comburant ne doit pas être inférieure à 2 m³/h par kW de puissance installée. Le système peut être du type prélevant directement l'air de l'extérieur de l'immeuble au moyen d'un conduit devant avoir au moins 100 cm² de section utile et ne risquant pas d'être accidentellement bouché. Pour les tables de cuisson dépourvues de dispositif de sécurité en cas d'extinction de la flamme, il faut prévoir des ouvertures d'aération agrandies de 100%, le minimum prévu est de toute manière de 200cm² (Fig. A). Ou bien du type prélevant indirectement l'air de locaux adjacents équipés d'un conduit d'aération vers l'extérieur comme sus indiqué et qui ne soient pas des parties communes de l'immeuble, des pièces à risque d'incendie ou des chambres à coucher (Fig. B). Local à ventiler 600mm min. 540mm min. Local adjacent 700mm min. Détail A

Exemples d'ouverture de ventilation pour l'air comburant Agrandissement de la fissure entre la porte et le sol Raccordement gaz (Pour la France) Raccorder l’appareil à la bouteille ou à la canalisation du gaz conformément aux normes en vigueur, uniquement après avoir vérifié que l’appareil est bien réglé pour le type de gaz d’alimentation utilisé. Dans le cas contraire, Fig. A Fig. B c) En cas d’utilisation intensive et prolongée de l’appareil, une aération supplémentaire pourrait être nécessaire; dans ce cas, ouvrez une fenêtre ou augmentez la puissance de l’aspiration mécanique si vous disposez

en extension maximum. Après avoir effectué le branchement, veillez à ce que le tuyau métallique flexible ne soit pas écrasé ni placé contre des parties mobiles. effectuer les opérations décrites au paragraphe “Adaptation aux différents types de gaz”. Pour l’alimentation en gaz liquide, utiliser des régulateurs de pression conformes aux Normes en vigueur. Important: pour un fonctionnement en toute sécurité, pour l’emploi correct de l’énergie et une plus longue durée de vie de l’appareil, vérifier si la pression d’alimentation respecte bien les valeurs indiquées dans le tableau 1 “Caractéristiques des brûleurs et des injecteurs”. Contrôle étanchéité Une fois l’installation terminée, vérifier l’étanchéité de tous les raccords en utilisant une solution savonneuse et jamais une flamme. Adaptation aux différents types de gaz (Pour la France et la Belgique) Pour adapter la table à un type de gaz différent de celui pour lequel elle a été conçue (indiqué sur la plaquette fixée sous la table ou sur l'emballage) remplacer les injecteurs de tous les brûleurs et, pour ce faire, procéder comme suit:

• enlever les grilles de la table de cuisson et sorter les brûleurs de leur logement;
• dévisser les injecteurs à l’aide d’une clé à tube de 7 mm. et les remplacer par les injecteurs appropriés au nouveau type de gaz (cf.tableau 1 “Caractéristiques des brûleurs et des injecteurs”).
• remonter les différentes parties en effectuant les opérations dans le sens inverse.
• en fin d’opération, remplacez l’ancienne étiquette de calibrage par la nouvelle, correspondant au nouveau gaz utilisé, que vous trouverez dans nos centres de Service Après-vente. Uniquement pour la Belgique:
• en fin d’opération, remplacez l’ancienne étiquette de réglage par celle correspondant au nouveau gaz utilisé qui se trouve dans le sachet des injecteurs fournis avec le produit. Si la pression du gaz utilisé est différente (ou variable) par rapport à la pression prévue, il faut installer, sur la canalisation d’arrivée, un régulateur de pression approprié conforme aux normes sur les régulateurs de gaz canalisés en vigueur dans le pays. Raccordement gaz (Pour la Belgique - la Hollande) Raccorder l’appareil à la canalisation du gaz conformément aux normes en vigueur (pour la Belgique NBN D04-002) uniquement après avoir vérifié que l’appareil est bien réglé pour le type de gaz d’alimentation utilisé. Dans le cas contraire, (pour la Belgique) effectuer les opérations décrites au paragraphe “Adaptation aux différents types de gaz”. Pour l’alimentation en gaz liquide, utiliser des régulateurs de pression conformes aux Normes en vigueur. Pour relier l’appareil à la canalisation du gaz Naturel, II2E+3+ pour la Belgique et I2L pour la Hollande, il faut avant tout installer le raccord “R” (fourni comme accessoire) avec son étanchéité “G” sur le raccord en forme de “L” situé sur le tuyau de raccordement gaz (voir figure). Le raccord est fourni de filetage conique mâle avec pas 1/2 gaz. Le raccordement doit être réalisé au moyen: - ou d’un tuyau rigide (pour la Belgique selon les Normes

NBN D51-003

- ou d’un tuyau flexible en acier inox, sans interruption, et équipé de raccordements filetés. En amont de l’appareil il faut installer un robinet d’arrêt du gaz (pour la Belgique marqué A.G.B); il devra être installé de manière à pouvoir facilement le manoeuvrer. Pour la Hollande selon les Normes Nationales en vigueur. Réglage de l’air primaire des brûleurs (Pour la France et la Belgique) Les brûleurs ne nécessitent d’aucun réglage de l’air primaire.

Réglage des minima (Pour la France et la Belgique)

• Placer le robinet sur la position minimum;
• enlever la manette du brûleur correspondant et agir sur la vis de réglage située à l’intérieur ou bien à côté de la tige du robinet jusqu’à obtenir une petite flamme régulière. N.B.: en cas de gaz liquides, il faut visser à fond la vis de réglage.
• vérifier si, en tournant rapidement la manette du maximum au minimum les brûleurs ne s’éteignent pas.
• Sur les appareils équipés de dispositif de sécurité (thermocouple), si le dispositif ne fonctionne pas lorsque les brûleurs sont au minimum, augmenter le débit des minima en agissant sur la vis de réglage. Aprés avoir effectué le réglage, remettez en place cachets situés sur le by-pass avec de la cire à cacheter ou tout matériel équivalent.

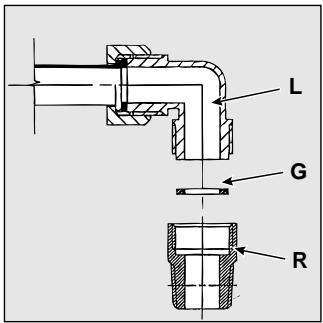

Raccordement du tube rigide (cuivre ou acier) Le raccordement à la canalisation du gaz doit être effectué de façon à ne provoquer aucune contrainte à l’appareil. La rampe d’alimentation de l’appareil est munie d’un raccord en “L” orientable avec joint d’étanchéité.S’il est nécessaire de faire tour ner le raccord, il faut impérativement remplacer le joint d’étanchéité (fourni avec l’appareil). Le raccord d’entrée du gaz à l’appareil est fileté G 1/2 taraud cylindrique. Raccordement du tuyau flexible en acier Le raccord d’entrée du gaz à l’appareil est fileté G 1/2 taraud cylindrique. Utiliser exclusivement des tuyaux et des joints d’étanchéité conformes à la norme en vigueur. La mise en service de ces tuyaux doit être effectuée de façon à ce que leur longueur ne dépasse pas 2000 mm,

Modification Coller ici une des étiquettes située dans le sachet des injecteurs Tableau des injecteurs Tableau 1 Brûleur à gaz Gaz liquide Diamètre (mm) Gaz naturel Puissance thermique kW (p.c.s.*) By-Pass 1/100 Puissance thermique kW (p.c.s.*) Injecteur 1/100 Debit* g/h Réduit. (mm) Nomin. (mm) Butane Propane Puissance Injecteur thermique 1/100 kW (p.c.s.*) Nomin. (mm) Debit* l/h G20 Puissance thermique kW (p.c.s.*) Injecteur 1/100 G25 Nomin. (mm) Rapide (R)

Pressions d'alimentation (Pour la France) Pressions d'alimentation (Pour la Belgique) (1) Seulement pour la France, voir la plaquette d'immatriculation de l'appareil. Pour la transformation à gaz air propane, demander le kit injecteurs à un centre d’assistance technique Merloni Electroménager.

Caractéristiques techniques Raccordement électrique

• La sécurité électrique de cet appareil n’est assurée que si ce dernier est correctement raccordé à l’installation de mise à la terre, conformément aux normes sur la sécurité électrique. Il est indispensable de vérifier que cette condition fondamentale de sécurité soit bien remplie. En cas de doute, il faut s’adresser à une personne qualifiée pour un contrôle minutieux de l’installation électrique.
• Le fabricant ne peut en aucun cas être considéré responsable des dommages pouvant survenir si l’installation de mise à la terre fait défaut.
• Avant de connecter l’appareil, vérifiez si les caractéristiques techniques figurant sur la plaquette correspondent bien aux caractéristiques de l’installation électrique.
• Vérifiez si la charge électrique de l’installation et des prises de courant est apte à supporter la puissance maximale de l’appareil figurant sur la plaquette. En cas de doute, adressez-vous à une personne qualifiée. Cet appareil est conforme aux Directives Communautaires suivantes: - 73/23/CEE du 19/02/73 (Basse Tension) et modifications successives; - 89/336/CEE 03/05/89 (Compatibilité électromagnétique) et modifications successives; - 93/68/CEE du 22/07/93 et modifications successives. - 2002/96/EC La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘‘poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l’enlèvement de leur vieil appareil. Avant toute intervention, déconnectez l’appareil. Vous devez raccorder votre table à l’installation par l’intermédiaire d’un boîtier de connexion: si l’appareil est raccordé en fixe, il faut prévoir un interrupteur omnipolaire, accessible en cas de necessité, avec une distance d’ouverture entre les contacts supérieure ou égale à 3 mm. Valable seulement pour les modèles avec câble d'alimentation Certains modèles sont équipés d'un câble d'alimentation monophasé, ils ne peuvent par conséquent être raccordés qu'à un réseau monophasé. Respectez la couleur des fils selon schéma ci-joint. Branchements électriques

Tension Fréquence Fusibles Sections Attention: Si l’on installe la table de cuisson au dessus d’un four encastré, le branchement électrique de la table et celui du four doivent être faits séparément pour des raisons de sécurité et pour simplifier les opérations servant à extraire le four si besoin est. 16A * 1,5 mm²

BR=BRUN,BL=BLEU

BR=BRAUN, BL=BLAU

BR=BRUIN, BL=BLAUW BR=BROWN, BL=BLUE

• Application du coefficient de simultanéité suivant norme CEI60335-2-6

Description des foyers L'induction est le procédé de cuisson le plus rapide. Contrairement aux foyers traditionnels, le foyer induction ne chauffe pas le verre. C'est le récipient qui est l'élément chauffant: la chaleur est produite directement dans la casserole à condition que le fond de celle-ci soit en matériau ferro-magnétique. TABLES Foyers Avant droit (AVD) Avant gauche (AVG) Puissance totale

foyer induction simple B 3000* le foyer peut être booster à 3000 W 600 si AVG* la puissance du foyer est réduite à 600 W tant que le foyer AVG (par exemple) est boosté

Chaque foyer est commandé:

• par une touche de sélection dont la sérigraphie est une reproduction du dessin du foyer,
• et par un ensemble de réglage de puissance en deux parties (+,-). Tant que la température des foyers est supérieure à 60°C, même après l'arrêt, les indicateurs de chaleur résiduelle restent allumés (l'indicateur des puissances affiche H) pour prévenir le risque de brûlure. Réglage des brûleurs gaz Allumage des brûleurs équipés d’un dispositif de sécurité Les brûleurs de votre table sont à allumage “une main”. Il suffit en effet d’appuyer sur la manette tout en la tournant dans le sens inverse des aiguilles d’une montre pour faire jaillir des étincelles qui entraînent l’allumage du brûleur. Après l’allumage, continuez à appuyer sur la manette pour permettre au dispositif de sécurité gaz de s’activer. En cas d’extinction accidentelle de la flamme, le dispositif de sécurité gaz intervient : l’arrivée du gaz est coupée automatiquement. Pour rallumer le brûleur, procédez comme indiqué plus haut. Rappel : en cas de panne d’électricité, vous pouvez allumer le brûleur avec une allumette, appuyez sur la manette tout en la tournant comme indiqué plus haut. Réglage des brûleurs Le réglage est progressif, il permet une adaptation facile aux différents diamètres de casseroles et aux intensités de chauffe. Pour le réglage, appuyez sur la manette et tournez-la dans le sens inverse des aiguilles d’une montre pour amener le repère de la manette en face des symboles suivants :

• un point noir : fermé - une grande flamme : ouvert + une petite flamme : débit réduit

1. Touche marche/arrêt

2. Touches de sélection des foyers

3. Indicateurs de puissance (de 0 à 9) et de chaleur

4. Indicateur de sélection d'un foyer:

• allumé:le foyer correspondant est sélectionné et modifiable,
• éteint: le foyer correspondant n'est pas sélectionné, aucune modification n'est possible.

5. Touche d'augmentation de la puissance

6. Touche de diminution de la puissance

7. Touche de réglage du minuteur pour la programmation

d'une durée de cuisson (uniquement sur les tables équipées d'un minuteur)

8. Indicateur de la durée de programmation

9. Voyant de fonctionnement correspondant au foyer

11.Touche de verrouillage des commandes 12.Voyant de verrouillage

13.les manettes de commande des brûleurs

Fonctionnement Verrouillage des commandes Quand la table est en fonctionnement, il est possible de verrouiller les commandes, afin qu'il n'y ait pas modification de réglage par inadvertance (enfant, nettoyage,...). Il suffit d'appuyer sur la touche , le voyant situé à côté de la touche s'allume et les commandes sont verrouillées. Pour modifier l'allure de chauffe ou arrêter la cuisson, il faut déverrouiller les commandes: appuyez sur la touche , le voyant s'éteint, les commandes sont déverrouillées. Pour accéder de nouveau au réglage d'un foyer, sélectionnez-le avec la touche de commande correspondante. Lors du branchement de la table, un bip sonore retentit au bout de quelques secondes: vous pouvez maintenant allumer votre table. Mise sous tension La mise sous tension de la table s'effectue en appuyant sur la touche

Commande des foyers Chaque foyer est commandé par une touche de commande et par un ensemble de réglage de puissance (+ et -).

Programmation d'une durée de cuisson Vous pouvez programmer tous les foyers simultanément pour une durée maximale de 99 minutes. Procédez ainsi:

• sélectionnez le foyer à l'aide de la touche de commande correspondante,
• réglez la puissance désirée avec les touches "+" et

• appuyez sur la touche de programmation

• réglez le temps de cuisson désiré avec les touches "+" et "-",
• validez la programmation en rappuyant la touche de programmation

• Pour mettre en fonction un foyer, appuyez sur la touche de commande correspondante et réglez la puissance désirée (de 0 à 9) avec les touches "+" et "-".
• Pour accéder directement à la puissance maximum (9), appuyez brièvement sur la touche "-". Arrêt d'un foyer Pour arrêter un foyer, sélectionnez-le à l'aide de la touche de commande correspondante et:
• appuyez en même temps sur les touches "+" et "-": la puissance du foyer revient immédiatement à zéro et s'éteint.
• ou appuyez sur la touche "-" : la puissance du foyer descend progressivement jusqu'à extinction. Le décompte du temps commence aussitôt. La fin de cuisson programmée est signalée par un signal sonore (durant 1 minute) et le foyer concerné s'éteint. Arrêt de fonctionnement de la table Appuyez sur la touche , l'appareil est alors hors fonction. Si vous avez verrouillé les commandes de l'appareil (voir paragraphe suivant), elles seront toujours bloquées quand vous rallumerez votre table. Déverrouillez les commandes pour utiliser les foyers. Le booster Pour accélérer la montée en température des foyers (voir tableau des foyers page précédente), appuyez sur la touche L'affichage de puissance indique alors "P". La fonction booster s'arrête automatiquement après 4 minutes. Pendant le fonctionnement du booster, certains foyers (voir tableau des foyers page précédente) sont limités à une puissance maximum de 600 W. Booster

Les sécurités Détection de récipients Chaque foyer à induction est équipé d’une détection de casserole. Le foyer ne délivre de puissance qu’en présence d’une casserole adaptée au foyer. Signal sonore Des anomalies telle que :

• un objet (casserole, couvert,...) placé plus de 10 secondes sur la zone de commande,
• un débordement sur la zone de commande,
• une pression longue sur une touche,... peuvent provoquer l'émission d'un signal sonore et l'extinction de la table. La consigne clignotante peut signaler :
• une casserole en matériau incompatible, non ferromagnétique,
• une casserole de diamètre trop petit,
• le retrait d’une casserole. Enlevez la cause du dysfonctionnement pour arrêter le signal sonore. Pour utiliser votre table, remettez-la sous tension et resélectionnez le ou les foyers à utiliser. Réglez la puissance désirée. Choisissez toujours une casserole adaptée au diamètre des foyers. Attention: foyers ovales Les foyers ovales ne peuvent être boostés que si l'ovale complet est actif. Ne pas mettre deux petites casseroles sur les foyers ovales. Coupure de sécurité Votre appareil est doté d'une coupure de sécurité automatique qui agit après un certain temps (voir tableau ci-dessous) en fonction de la puissance choisie. Pendant la coupure de sécurité, l'affichage de la puissance indique "0". Récipients à utiliser Dans la mesure où l’induction n’existe que lorsque le champ magnétique est fermé par un récipient métallique, l’échauffement de la casserole cesse instantanément lorsqu’elle est ôtée du foyer. Utilisez un récipient dont le matériau est compatible avec l’induction (matériau ferro-magnétique). Les casseroles en fonte, en acier émaillé ou en acier inox spécial induction conviennent. Les casseroles en cuivre, en céramique, en terre, en verre, en faïence, en aluminium, en inox non magnétique sont incompatibles avec l’induction. Vous pouvez faire un test avec un aimant. Si l’aimant est attiré par le fond de la casserole et reste «collé», la casserole est en matériau ferro-magnétiqueet peut donc être utilisée sur la table induction. Nous vous recommandons des casseroles à fond épais et très plat et d’éliminer tous les récipients à fond rugueux susceptibles de provoquer des rayures sur le verre. A UTILISER exemple: le foyer arrière droit est réglé sur 5 et le foyer avant gauche est réglé sur 2. Le foyer arrière droit sera arrêté après 3 heures de fonctionnement et le foyer avant gauche sera arrêté après 10 heures de fonctionnement. Pour déverrouiller les commandes, éteignez la table en appuyant sur la touche

Fonte Acier émaillé Inox spécial Cuivre Aluminium, Verre, Terre, Céramique, Inox non magnétique

Niveau de puissance Durée limite de fonctionnement 1-2 10 ore

4 ore 5-6 3 ore 7-8 2 ore

1 ore Sécurité thermique En cas de surchauffe des composants électroniques de votre appareil, la table s'éteint automatiquement et l'affichage des puissances indique "—". Cet affichage disparaît dès que la température est redescendue à un niveau acceptable. Avis à toute personne portant un pacemaker ou autre implant médical actif : La table est conforme à toutes les réglementations en matière d'interférences électromagnétiques. Par conséquent, ce produit est parfaitement conforme à toutes les dispositions légales (directives 89/336/CEE). Il a été conçu de manière à ne pas provoquer d'interférences à d'autres appareils électriques utilisés, pourvu que ceux-ci soient également conformes aux réglementations susmentionnées. La table induction génère des champs électromagnétiques à courte portée. Afin d'éviter tout risque d'interférence entre la table de cuisson et le pacemaker, ce dernier devra être fabriqué conformément à la réglementation en vigueur. A ce propos, nous ne pouvons assurer que la conformité de notre produit. Pour tous renseignements quant à la conformité ou à des problèmes éventuels d'incompatibilité, nous vous prions de bien vouloir vous adresser à votre médecin traitant ou au fabricant du pacemaker.

Maintenance et entretien Conseils pour l’utilisation de votre appareil Pour obtenir les meilleures performances de votre table de cuisson, il est important de suivre certaines règles fondamentales pendant la cuisson et pendant la préparation des aliments.

• Utilisez des casseroles à fond plat pour qu’elles adhèrent parfaitement à la zone de chauffe

Utilisez toujours des casseroles dont le diamètre couvre complètement la zone de chauffe de façon à ce que toute la chaleur disponible puisse être utilisée.

Veillez à ce que la base des casseroles soit toujours bien sèche et propre, pour garantir un bon contact et une longue durée de vie des foyers mais aussi des casseroles. Evitez d’utiliser les casseroles que vous utilisez sur les brûleurs à gaz. La concentration de la chaleur sur les brûleurs à gaz peut déformer le fond de la casserole, par conséquent vous n’obtiendrez jamais le résultat voulu en l’utilisant sur la table de cuisson en vitrocéramique. Ne laissez jamais une zone de cuisson allumée sans casserole dessus parce que dans ce cas, le niveau maximum de chaleur est atteint très rapidement et l’on risque d’endommager les éléments chauffants. La table vitrocéramique résiste aux chocs mécaniques et thermiques. Cependant, elle peut se briser sous l’effet d’un choc provoqué par un objet pointu. Dans ce cas, coupez immédiatement l’alimentation et contactez un centre de Service Après-Vente agréé pour la réparation.

normales d’utilisation. Pour lui conserver toutes ses propriétés, nous vous conseillons de l’entretenir de la façon suivante:

• pour un entretien courant, il suffit de passer une éponge humide, de sécher avec un essuie-tout en papier.
• Si la table est sale, frottez avec un produit d’entretien adapté au verre vitrocéramique, rincez et essuyez. les salissures en relief s’enlèvent à l’aide d’un grattoir. Opérez dès que possible, ne pas attendre que l’appareil soit refroidi afin d’éviter une incrustation des salissures. L’utilisation d’une éponge en fil d’acier inoxydable - spécifique pour verre vitrocéramique imprégnée d’eau savonneuse donne d’excellents résultats.
• Quand la table est propre, vous pouvez utiliser un produit d’entretien et de protection: celui-ci laisse un film invisible qui protège la surface lors d’éventuels débordements. Opérez de préférence quand l’appareil est tiède ou froid.
• Prenez soin de toujours bien rincer à l’eau claire et de sécher la table: les résidus des produits peuvent s’incruster lors d’une prochaine cuisson. Recommandations
• Ne jamais utiliser des détergents abrasifs ou corrosifs, tels que les bombes aérosols pour grilloir et fours, les détacheurs et dérouilleurs, les poudres à récurer et éponges à surface abrasive: même doux, ils provoquent des rayures ineffaçables.
• Il est recommandé de tenir à l’écart du plan de cuisson tout ce qui est susceptible de fondre, tels que les objets en matières plastiques, sucre ou produits à forte teneur en sucre. En cas de débordement sur le plan de cuisson, il est nécessaire de l’enlever immédiatement (pendant que la surface est encore chaude) avec un grattoir à lame de rasoir, afin d’éviter les dégradations de la surface.
• La table ne doit servir que pour la cuisson. Ne rien poser dessus en dehors de son utilisation. Ne pas utiliser la table comme plan de dépose (couvert, casserole, chiffon...), ni comme planche à découper.
• Les emballages en aluminium, le papier d’aluminium, les récipients en matière plastique ne doivent pas être placés sur les surfaces tièdes ou chaudes.
• N'utilisez jamais de nettoyeur vapeur ou à haute pression pour le nettoyage de votre appareil.
• Ne pas poser d'objets métalliques (couteaux, cuillères, couvercles, etc.) sur la table, ils risquent de devenir brûlants.
• Ne jamais chauffer de boîte de conserve fermée: elle risque d'éclater. Gardez toujours propre votre table de cuisson. Avant de procéder à son entretien, vérifiez si les zones de chauffes sont bien éteintes et absolument froides. Brûleur ø Diamètre récipients (cm) Rapide (R)

24 - 26

Cadre en acier inox (sur certains modèles seulement) L’acier inox peut se tâcher sous l’effet d’une eau très calcaire qui resterait longtemps au contact de ce dernier ou bien sous l’effet de détergents très agressifs (contenant du phosphore). Nous conseillons de rincer abondamment et de bien essuyer après entretien. Il est préférable d’éliminer rapidement tout débordement d’eau s’il y a lieu. Les dégradations du plan de travail dues à une mauvaise utilisation ne sont pas couvertes par la garantie. Graissage des robinets Il peut arriver qu’au bout d’un certain temps, un robinet se bloque ou tourne difficilement. Il faut alors le remplacer. N.B. : Cette opération doit être effectuée par un technicien agréé par le fabricant. Entretien de la table de cuisson Le verre vitrocéramique utilisé pour la partie chauffante est lisse et sans pores et résistant aux chocs thermiques ainsi qu’aux chocs mécaniques dans des conditions
