RDCF43MIN - Horno empotrado ROSIERES - Manual de uso y guía de instrucciones gratis

Título	Detalles
Tipo de producto	Horno empotrado
Características técnicas principales	Horno de convección, capacidad de 43 litros
Alimentación eléctrica	230 V, 50 Hz
Dimensiones aproximadas	Anchura: 59,5 cm, Altura: 59,5 cm, Profundidad: 54,7 cm
Peso	Aproximadamente 30 kg
Compatibilidades	Compatible con cocinas empotradas estándar
Tipo de batería	No aplicable
Tensión	230 V
Potencia	2000 W
Funciones principales	Cocción tradicional, grill, calor circulante
Mantenimiento y limpieza	Limpieza fácil con un paño húmedo, función de limpieza por catalisis
Piezas de repuesto y reparabilidad	Disponibilidad de piezas de repuesto del fabricante
Seguridad	Sistema de seguridad para niños, puerta fría
Información general útil	Garantía de 2 años, manual de usuario incluido

Preguntas frecuentes - RDCF43MIN ROSIERES

¿Cómo ajustar la temperatura de mi ROSIERES RDCF43MIN?

Para ajustar la temperatura, gire el botón de control en el panel hasta alcanzar la temperatura deseada. Asegúrese de consultar el manual para los rangos de temperatura específicos.

¿Por qué mi ROSIERES RDCF43MIN no arranca?

Verifique si el aparato está correctamente enchufado y si el tomacorriente funciona. Asegúrese también de que el botón de encendido esté en la posición 'ON'.

¿Cómo limpiar el ROSIERES RDCF43MIN?

Desenchufe el aparato antes de limpiarlo. Use un paño suave y húmedo con un limpiador suave para limpiar las superficies exteriores. Nunca sumerja el aparato en agua.

¿Qué hacer si la luz del indicador no se enciende?

Esto puede indicar que el aparato no recibe energía. Verifique el cable de alimentación, el tomacorriente y el fusible de su casa. Si todo está en orden, comuníquese con el servicio al cliente.

¿Cómo puedo usar la función de temporizador en el ROSIERES RDCF43MIN?

Para usar el temporizador, ajuste el temporizador al tiempo deseado utilizando el botón del temporizador. El aparato se apagará automáticamente una vez que se haya agotado el tiempo.

Mi aparato emite un olor extraño durante el primer uso, ¿es normal?

Sí, esto puede ocurrir durante el primer uso debido a residuos de fabricación. Debería desaparecer después de algunos usos. Asegúrese de ventilar bien el espacio.

¿Dónde puedo encontrar el manual de usuario del ROSIERES RDCF43MIN?

El manual de usuario generalmente se incluye en el embalaje. También puede descargarlo en el sitio oficial de ROSIERES buscando el modelo RDCF43MIN.

¿Cómo informar un problema técnico con mi ROSIERES RDCF43MIN?

Para informar un problema técnico, comuníquese con el servicio al cliente de ROSIERES por teléfono o por correo electrónico. Tenga a mano su número de modelo y su número de serie.

MANUAL DE USUARIO RDCF43MIN ROSIERES

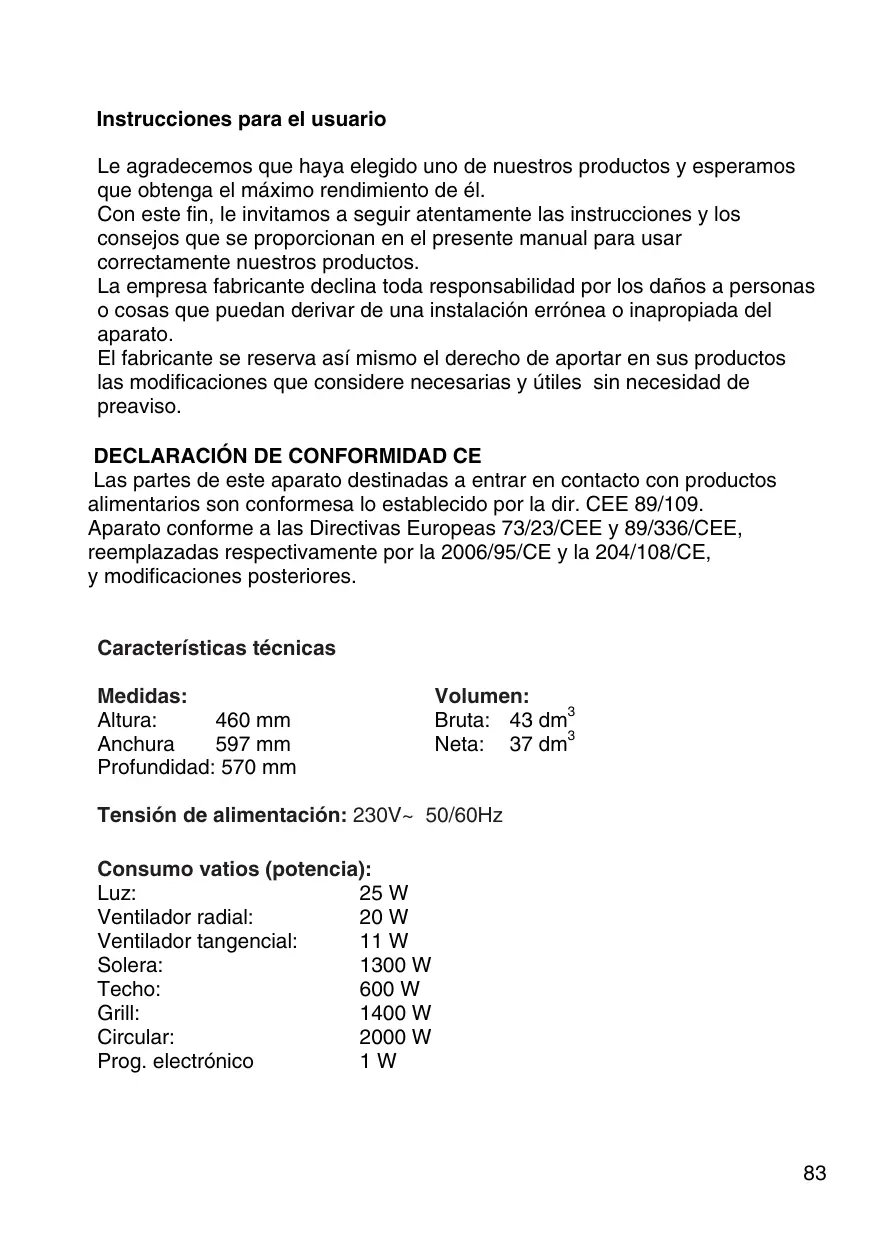

Instrucciones para el usuario Le agradecemos que haya elegido uno de nuestros productos y esperamos que obtenga el máximo rendimiento de él. Con este fin, le invitamos a seguir atentamente las instrucciones y los consejos que se proporcionan en el presente manual para usar correctamente nuestros productos. La empresa fabricante declina toda responsabilidad por los daños a personas o cosas que puedan derivar de una instalación errónea o inapropiada del aparato. El fabricante se reserva así mismo el derecho de aportar en sus productos las modificaciones que considere necesarias y útiles sin necesidad de preaviso.

DECLARACIÓN DE CONFORMIDAD CE

Las partes de este aparato destinadas a entrar en contacto con productos alimentarios son conformesa lo establecido por la dir. CEE 89/109. Aparato conforme a las Directivas Europeas 73/23/CEE y 89/336/CEE, reemplazadas respectivamente por la 2006/95/CE y la 204/108/CE, y modificaciones posteriores. Características técnicas Medidas: Altura: 460 mm Anchura 597 mm Profundidad: 570 mm Tensión de alimentación: 230V~ 50/60Hz Consumo vatios (potencia): Luz: 25 W Ventilador radial: 20 W Ventilador tangencial: 11 W Solera: 1300 W Techo: 600 W Grill: 1400 W 2000 W Circular: Prog. electrónico

Instrucciones para el usuario Todas las operaciones deben efectuarse con el aparato desconectado de la fuente de alimentación eléctrica. Atención: la conexión de tierra debe realizarse en conformidad con la ley vigente. Mientras está funcionando, el horno alcanza temperaturas elevadas: mantenga alejados a los niños y no toque las partes calientes de su interior. No use productos de vapor para limpiarlo. No utilice el aparato para calentar el ambiente. El fabricante declina toda responsabilidad si no se respetan las normas de prevención de accidentes. Del mismo modo, declina toda responsabilidad por los daños a personas o cosas que puedan derivar de un mantenimiento insuficiente o inadecuado del aparato. El fabricante se reserva el derecho de aportar las modificaciones que considere oportunas en sus productos sin obligación de preaviso. Algunas partes del embalaje (p. ej. papel, poliestireno, etc.) p ueden resultar peligrosas para los niños (peligro de asfixia). Manténgalas fuera del alcance de los niños. El aparato ha sido proyectado para ser utilizado por adultos informados de las presentes instrucciones de uso. A menudo los niños no son capaces de reconocer los riesgos que su uso comporta. Es importante por lo tanto vigilar el horno convenientemente y no permitir que los niños jueguen con él. Las personas minusválidas deben ser asistidas por personas adultas. No está permitido llevar a cabo modificaciones, manipulaciones o reparaciones de las partes externas o internas aparato, sobre todo con utensilios como destornilladores, etc. Las reparaciones, especialmente de las partes eléctricas, deben ser efectuadas exclusivamente por personal cualificado. Los arreglos inapropiados pueden provocar graves accidentes, dañar el aparato y el equipo y provocar un funcionamiento anómalo del mismo. Los aparatos reparados en los centros de asistencia deben ser sometidos a las pruebas rutinarias de rigor, en particular a la prueba de continuidad del circuito de tierra. Este producto ha sido proyectado para un uso doméstico. El fabricante declina toda responsabilidad en caso de daños a personas o cosas causados por una instalación inadecuada o por un uso impropio, erróneo o insensato del aparato.

En caso de avería o si necesitar efectuar alguna reparación, diríjase al servicio de asistencia al cliente. No encienda el horno si presenta daños visibles. Desconéctelo de la red eléctrica y diríjase al servicio de asistencia al cliente. Nada más detectar un problema de funcionamiento, es necesario desconectar el horno de la red eléctrica. Asegúrese de que el cable de conexión de los aparatos eléctricos no quede aplastado en la puerta del horno puesto que de ser así podría afe ctar al aislamiento eléctrico. Cuando el cable de conexión se deteriora, debe ser cambiado por el servicio de asistencia al cliente para evitar situaciones potencialmente peligrosas. Antes de cerrar la puerta del horno, asegúrese de que en la cámara de coc ción ha haya ningún cuerpo extraño o animales domésticos. No deposite en la cámara de cocción materiales sensibles al calor o inflamables, como detergentes, productos en spray para la limpieza del horno, etc. Mientras está funcionando, el horno alcanza temperaturas muy elevadas. Una vez apagado, sigue manteniendo el calor durante bastante tiempo y va enfriándose lentamente hasta alcanzar de nuevo la temperatura del ambiente. Espere el tiempo que sea necesario antes de empezar a limpiarlo o de realizar cualq uier otra operación. Al abrir la puerta del horno puede salir vapor o algunas gotas de agua. Si hay vapor en su interior, es aconsejable no introducir las manos. La grasa o el aceite sobrecalentado puede prender fuego con facilidad. Es peligroso calentar aceite en la cámara de cocción para cocinar la carne, por lo que es necesario evitarlo. Si se quema el aceite o la grasa presente en el horno, no intente apagar el fuego con agua ya que podría producirse una explosión; sofoque las llamas utilizando paños mojados. La parrilla, las placas y los contenedores de cocción se calientan considerablemente: use guantes de protección o agarradores para manipularlos. Durante el uso y el cuidado del horno ponga atención para no introducir los dedos en las bisagras de la puerta a fin de evitar posibles aplastamientos o heridas. Preste una particular atención si hay niños presentes. Deje abierta la puerta del horno solo apoyada. Mientras la puerta está abierta, existe el peligro de tropezar con ella. No se siente ni se apoye en la puerta del horno. No la utilice tampoco como superficie de trabajo. El horno está dotado de un ventilador de enfriamiento que se pone en marcha al seleccionar el ciclo de cocción, creando un ligero flujo de aire que sale de la fisura que se encuentra debajo del panel de mandos y se detiene unos 10-30 minutos después de apagar el horno (en función de las temperaturas del mismo).

INSTRUCCIONES PARA LA INSTALACIÓN DEL APARATO Es importante que todas las operaciones relacionadas con la instalación del aparato sean efectuadas por personal cualificado. Todo el procedimiento debe llevarse a cabo con el aparato desconectado de la corriente eléctrica. Conexión eléctrica: asegúrese de que el voltaje corresponda con el indicado en la placa que está situada en la pared lateral. El horno debe conectarse en la parte posterior por medio de un cable con una sección mínima de 1,5 mm y debe estar provisto de un interruptor omnipolar conforme con las normas vigentes, con una distancia mínima de abertura entre los contactos de 3 mm. Atención: Si se hiciese necesario sustituir el cable de alimentación, asegúrese de respetar la siguiente relación código-color durante la conexión de cada uno de los hilos: AZUL - NEUTRO ( N ) MARRÓN - FASE ( L )

AMARILLO-VERDE - TIERRA (

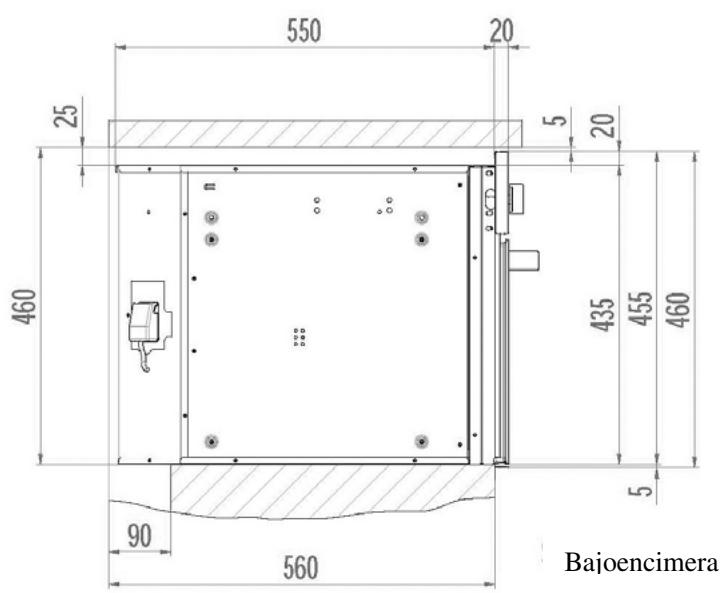

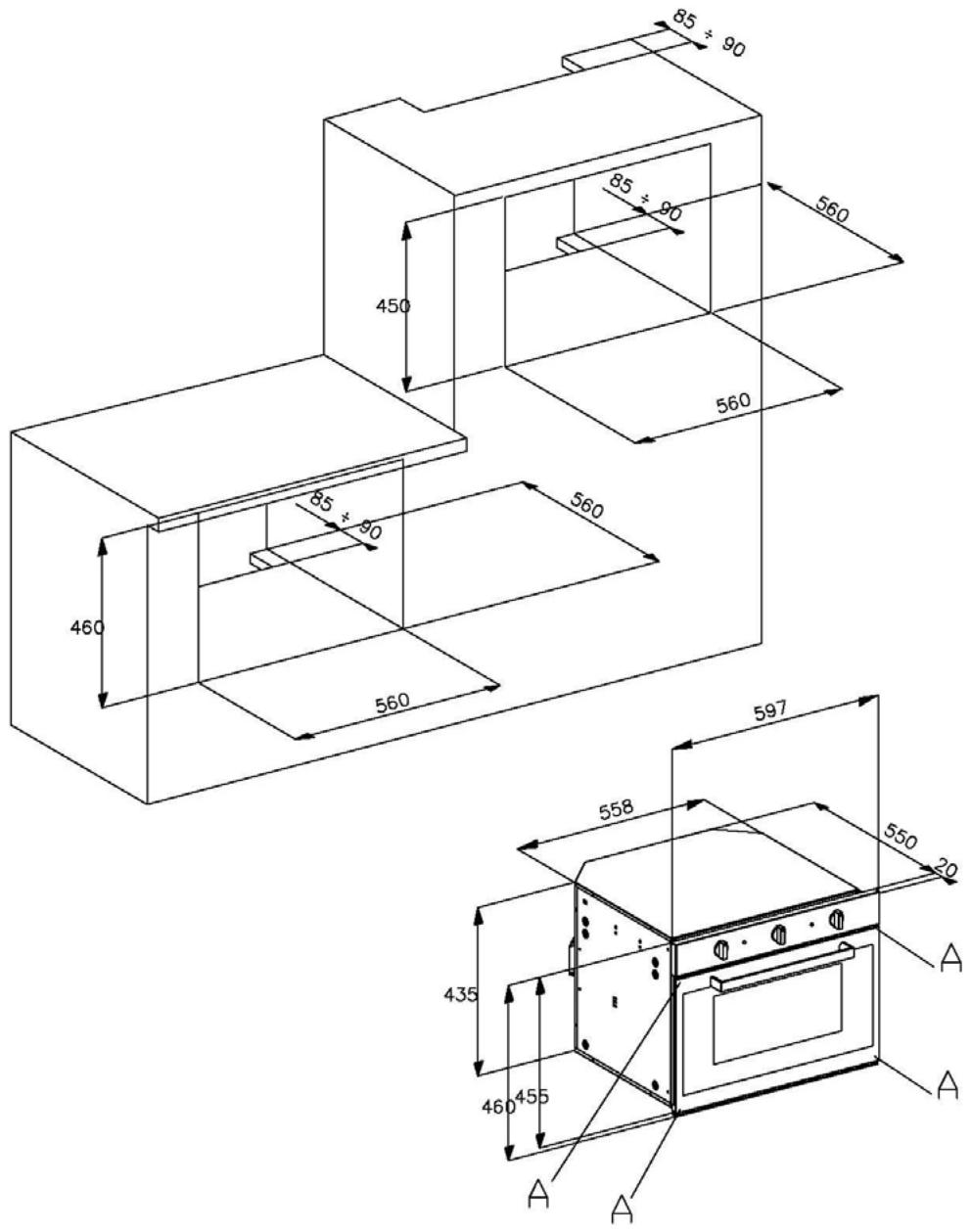

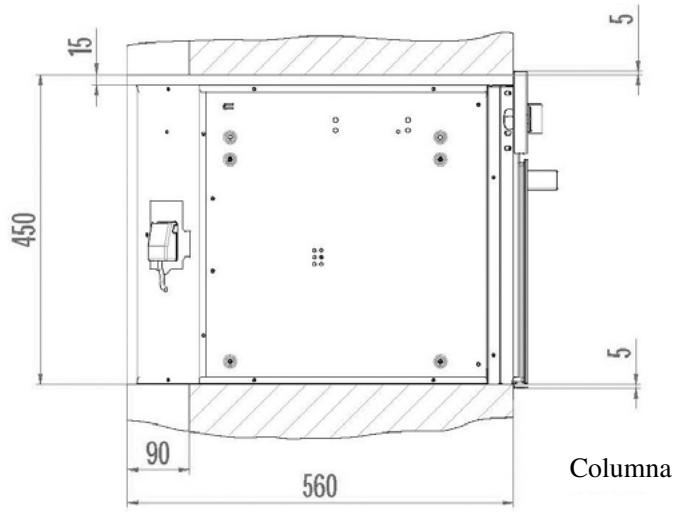

Atención: la conexión de tierra debe realizarse en conformidad con la ley vigente. El fabricante declina toda responsabilidad si no se respetan las normas de prevención de accidentes. Incorporación en el mueble: El aparato puede incorporarse debajo de una encimera de trabajo o sobrepuesto en columna. En ambos casos es necesario respetar las dimensiones indicadas en las figuras 1 y 2. Al incorporar el horno en una columna, es indispensable disponer de una abertura mínima de 85-90 mm para garantizar una ventilación adecuada, tal y como se indica en la figura 1. La fijación del horno en el mueble se realiza por medio de 4 tornillos A colocados en los orificios correspondientes del marco perimétrico (véase fig. 1). Atención: no use la puerta como palanca para la instalación del horno. No ejercite una presión excesiva en la puerta del horno mientras esté abierta.

Antes de usar el horno por primera vez Después de sacar el horno de su embalaje y de haber extraído los accesorios (graseras y parrillas), es oportuno calentarlo a la máxima temperatura durante unos 20 minutos a fin de eliminar los posibles residuos oleosos de la elaboración, que pueden ser causa de olores desagradables durante la cocción. En este momento es conveniente ventilar bien el ambiente. Lave las graseras y las parrillas con un producto detergente para vajillas. Durante los primeros minutos de funcionamiento del horno es posible que se forme algo de vapor de condensación en la parte frontal del mismo. Este vapor no compromete en ningún modo el funcionamiento del aparato.

FUNCIONES DEL HORNO

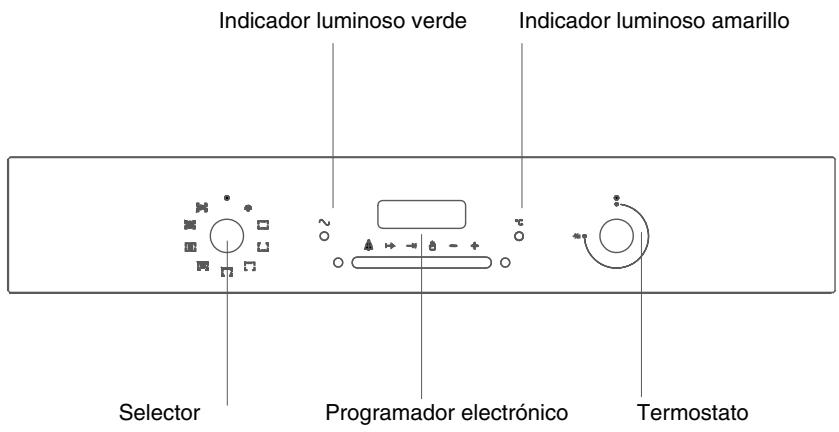

Indicador luminoso verde Indicador luminoso amarillo -%ı Selector Programador electrónico Termostato Luz piloto Siempre que el mando del selector se encuentra en una posición distinta de la posición de reposo contraseñada con el símbolo 0, la luz piloto verde se ilumina. La iluminación del indicador amarillo indica que está funcionando el termostato. Mando del selector Es el dispositivo que permite seleccionar las distintas funciones de cocción. Programador electrónico Para programar los tiempos de cocción deseados. Mando del termostato Para seleccionar la temperatura deseada para cocinar.

LUZ DEL HORNO

Se enciende la luz interior del horno.

COCCIÓN TRADICIONAL

Seleccione la temperatura deseada; el indicador luminoso amarillo permanecerá encendido hasta que el horno alcance la temperatura prefijada. Es aconsejable precalentar el horno antes de introducir en él los alimentos.

COCCIÓN SOLERA

Se aconseja mantener la puerta del horno cerrada. Este tipo de cocción es especialmente adecuado para calentar los alimentos.

COCCIÓN TECHO

Este tipo de cocción es adecuada por alimentos especialmente delicados y para conservar el calor después de la cocción. GRILL Seleccione la temperatura deseada con la puerta del horno cerrada. Este tipo de cocción resulta particularmente indicado para preparar pequeñas cantidades de alimentos. VENTILADOR + GRILL Seleccione la temperatura deseada. La acción del ventilador, combinada con la acción del grill, permite una cocción rápida y profunda para platos particulares. Se aconseja calentar el horno durante algunos minutos antes de introducir en él los alimentos.

COCCIÓN TRADICIONAL Y VENTILADOR

Este tipo de función supone una integración entre la convección natural y la ventilación. Cocción indicada para cocinar pan, pizza, lasaña.

COCCIÓN VENTILADA

Este tipo de cocción permite una difusión regular y homogénea del calor en todas las partes del horno. Se pueden cocinar dos tipos de platos distintos (p. ej. carne y pescado), respetando sus respectivos tiempos de cocción. DESCONGELACIÓN La luz del horno y el indicador luminoso verde se encienden como para todas las otras funciones del horno. Solamente se pone en marcha el ventilador, sin propagar el calor puesto que no está funcionando el termostato. La puerta del horno debe estar cerrada. Esta función permite descongelar los alimentos utilizando aproximadamente 1/3 del tiempo que se emplea normalmente.

Tabla de consejos para la cocción Tipo de plato Pan y galletas Pizza Pan de molde Pan relleno Pan blanco Galletas Tartas y repostería Cocas Dulce milhojas Dulce al chocolate Tarta de fruta Vol-au-vent Rosca Bizcocho Souflé Tarta de merengue Carnes Estofado de ternera (1/1,5Kg) Asado de ternera (1/1,5Kg) Rollo de carne picada (1/1,5Kg) Codero (pata o paletilla) Cabrito (pata o paletilla) Cerdo (lomo o muslo) Caza Asado de liebre Asado de faisán Gamuza, asado de ciervo Aves de corral Pollo Pato Pescado Pescado en general Temp.

Tiempo de cocción en minutos Nivel (desde abajo)

190/200 150/160 175/210 140/150 20/30 45/60 20/25 25/40 20/30

180/200 120/125 Alimentos para asar a la parrilla Carnes bajas o finas Carnes normales Pescado (p. ej. trucha, salmón) Salchichas Tostadas Tiempo de cocción en minutos Arriba Abajo

En función del tipo de alimento (p. ej. carne, pescado, aves de corral, etc..) es necesario dar la vuelta a los alimentos para exponer ambos lados a los rayos infrarrojos Los datos indicados precedentemente son indicativos dado que el tipo y el tiempo de cocción cambian en base a la experiencia de quien usa el horno y en función de la cantidad y de la calidad de los alimentos. Los tiempos de cocción indicados no incluyen la fase de precalentamiento, de 15 minutos aproximadamente, que es aconsejable realizar. Con la función de grill ventilado no deben seleccionarse temperaturas superiores a 190 °C.

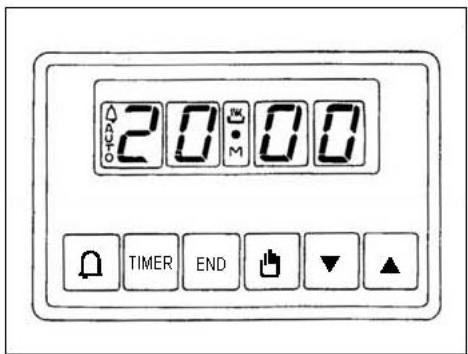

Programador electrónico - Fig. 3 Fig. 3 El programador electrónico es un dispositivo que reúne las siguientes funciones: - Reloj 24 horas con pantalla iluminada - Temporizador (hasta 23 horas y 59 minutos) - Programa para inicio y final de cocción automáticos - Programa para cocción semiautomática (posibilidad de programar solamente el inicio o el final) Descripción de los pulsantes

REGULACIÓN TEMPORIZADOR

TIEMPO DE COCCIÓN

FIN DEL TIEMPO DE COCCIÓN

POSICIÓN MANUAL

DESPLAZAMIENTO HACIA ADELANTE EN LOS

NÚMEROS DE TODOS LOS PROGRAMAS

DESPLAZAMIENTO HACIA ATRÁS EN LOS NÚMEROS

DE TODOS LOS PROGRAMAS

Descripción de los símbolos iluminados « AUTO » - (parpadeante) - Programador en la posición automática, pero no programado. « AUTO » - (siempre encendido) - Programador en la posición automática, con programa activado. TIMER Funcionamiento cocción automática Temporizador activado TIMER y « AUTO » (ambos parpadeantes) Error de programa Ningún símbolo encendido excepto los números del reloj: programador configurado en modo manual.

Reloj digital Indica las horas (0-24) y los minutos. Nada más conectar el horno (y al volver a encenderlo después de un corte de corriente) en el panel aparecen TRES cifras intermitentes. Para introducir la hora exacta es necesario pulsar simultáneamenteTIMER + END y AL MISMO TIEMPO uno de los pulsantes o hasta obtener la hora exacta. La velocidad con la que cambian las cifras en la pantalla aumentará notablemente algunos segundos después de haber empezado a pulsar los botones y . Cocción manual (sin programador) Para usar el horno sin el auxilio del programador es necesario anular la indicación «AUTO» intermitente. Para ello, basta pulsar el botón La indicación «AUTO» fija indica que el horno está programado, por lo que será necesario cancelar primero el programa pulsando poner a cero la pantalla.

Cocción automática (inicio y final de la cocción)

1) Programe el tiempo que debe durar la cocción

2) Programe la hora del final de la cocción con

3) Seleccione la temperatura y las funciones

deseadas mediante los mandos del termostato y del conmutador. Después de realizar estas operaciones, en la pantalla aparecerá el símbolo «AUTO», que indica que el horno ha sido programado. Ejemplo práctico: deseamos realizar una cocción de 45 minutos, que termine a las 14,00 horas. - Pulsando TIMER fijamos en la pantalla 0,45. - Pulsando END fijamos en la pantalla 14,00. Después de realizar estas operaciones, en la pantalla volverán a aparecer la hora actual y el símbolo «AUTO» para indicar que la programación ha sido comprendida y memorizada. A las 13,15 (las 14,00 horas menos 45 minutos) el horno se pondrá en marcha automáticamente y durante la cocción aparecerán los símbolos TIMER y «AUTO». A las 14,00 horas la cocción se detendrá automáticamente y se oirá una señal acústica, que podremos interrumpir pulsando

Cocción semiautomática botón TIMER y poniendo a cero la pantalla. A. Programación del tiempo de cocción. se preparará el horno para el Pulsando después funcionamiento manual. B. Programación de la hora del final de la cocción. A) Fije el tiempo de cocción deseado con el pulsante TIMER. La cocción iniciará inmediatamente y en la pantalla aparecerán los símbolos «AUTO» y TIMER. Una vez transcurrido el tiempo programado, la cocción terminará y se oirá una señal acústica intermitente. Interrumpa la señal acústica como se ha indicado precedentemente. B) Fije la hora deseada para el final de la cocción pulsando el botón END. La cocción iniciará inmediatamente y en la pantalla aparecerán los símbolos «AUTO» y TIMER. Al llegar a la hora prefijada, la cocción terminará y se oirá una señal acústica intermitente. Interrumpa la señal acústica como se ha indicado precedentemente. Es posible visualizar el estado de la programación en cualquier momento pulsando el botón correspondiente. También se puede anular en cualquier momento la programación pulsando el

Avisador electrónico La función del temporizador consiste en un avisador acústico que puede ser regulado para un intervalo máximo de 23 horas y 59 minutos. Para regular el temporizador, pulse el botón al mismo tiempo o ( hasta visualizar en la pantalla el tiempo deseado. Una vez terminada la regulación, en la pantalla aparecerá de nuevo la hora del reloj junto al símbolo La cuenta atrás empezará inmediatamente. Puede verse en la pantalla en cualquier momento con una simple presión del pulsante Una vez transcurrido el tiempo prefijado, el símbolo se apagará y se activará una señal acústica, que podrá interrumpirse pulsando el botón

¡ATENCIÓN! El interruptor de la corriente eléctrica provocará la anulación de las funciones programadas, incluido el reloj. Una vez restablecida la corriente, aparecerán tres ceros intermitentes y se podrá programar de nuevo el horno.

LIMPIEZA Y MANTENIMIENTO DEL HORNO

Importante: Antes de realizar las operaciones de mantenimiento del aparato, es necesario desconectarlo siempre de la red eléctrica desenchufándolo de la toma de corriente o cortando la corriente de la línea de alimentación por medio del interruptor omnipolar de la instalación eléctrica. Limpieza del horno: Deje enfriar el horno y límpielo después de cada uso para evitar la formación de incrustaciones que de otro modo se recalentarían una y otra vez. Si la suciedad es resistente, use un producto específico para la limpieza del horno siguiendo las instrucciones del envase. Limpie la parte externa con una esponja humedecida en agua templada. No use sustancias abrasivas, estropajos metálicos, limpiadores eléctricos de vapor ni productos inflamables. No utilice materiales ni sustancias abrasivas para limp iar los cristales, ya que podrían dañarse. Lave los accesorios en el lavavajillas o a mano con un producto específico para la limpieza del horno. ATENCIÓN: para las siguientes operaciones se aconseja el uso de guantes de protección.

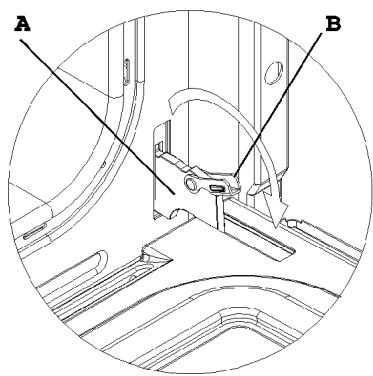

Cómo quitar la puerta del horno (fig. 4) Para facilitar la limpieza del horno, se puede quitar la puerta manipulando las bisagras de la siguiente manera: Las bisagras A están provistas de 2 abrazaderas móviles B. Al alzar las abrazaderas B, las bisagras se desenganchan y se sueltan de su sede. Una vez efectuada esta operación, levante la puerta y sáquela hacia fuera sujetándola por los costados, cerca de las bisagras. Para volver a montar la puerta: Introduzca las bisagras en las ranuras correspondientes y abra completamente la puerta. Haga girar las abrazaderas móviles B en su posición inicial antes de cerrar la puerta. Fig. 4 ATENCIÓN: ponga atención para no quitar el sistema de bloqueo de las bisagras al sacar la puerta. El mecanismo de la bisagra tiene un sistema de muelle muy potente. No sumerja nunca en agua la puerta.

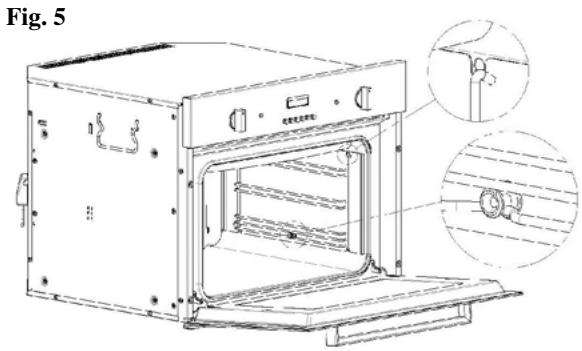

Limpieza de las parrillas laterales Fig. 5 Las parrillas laterales se enganchan a la pared del horno. Introduzca en las parrillas laterales las parrillas y la bandeja incluidas. Para quitar las parrillas laterales basta ejercitar una leve presión en el punto indicado en el detalle A como se ilustra a continuación . Fig. 5 Cambio de la bombilla del horno (fig. 6) Desconecte el horno de la toma de corriente. Quite la cobertura de la bombilla con un destornillador. Cambie la bombilla Vuelva a colocar la cobertura de la bombilla Conecte el aparato a la red eléctrica Nota : use solo bombillas de 25 W 230 V, tipo E -14, T 300 °C, disponibles en nuestro servicio de asistencia. Fig. 6

SERVICIO DE ASISTENCIA AL CLIENTE

Si no logra identificar la causa del funcionamiento defectuoso: apague el aparato (sin maltratarlo) y póngase en contacto con el Servicio de Asistencia. NÚMERO DE SERIE DEL PRODUCTO: ¿Dónde puedo encontrarlo? Es importante que comunique al Servicio de Asistencia el código del producto y su número de serie(un código de 16 caracteres que comienza con el número); se encuentra en el certificado de garantía o en la placa de datos colocada en el aparato. Esto evitará que los técnicos hagan viajes en vano y, lo que es más importante, se ahorrarán los costes de intervención relativos. Este electrodoméstico está marcado en conformidad con la Directiva Europea 2002/96/CE sobre los deshechos de equipos eléctricos y electrónicos (WEEE). Asegurándose de que el producto se elimina correctamente, usted contribuye a evitar las posibles consecuencias negativas para el ambiente y la salud de las personas que, en caso contrario, podrían verificarse a causa de un tratamiento inapropiado del mismo. El símbolo indica que el aparato no puede ser tratado como un normal residuo doméstico. Deberá ser entregado en el punto de recogida más cercano para el reciclaje de equipos eléctricos y electrónicos de manera que la eliminación pueda llevarse a cabo según las reglas ambientales vigentes para la eliminación de los deshechos. Para obtener información más detallada acerca del tratamiento, la recuperación y el reciclaje del producto, le rogamos que se ponga en contacto con la oficina ciudadana más cercana (del departamento de ecología y ambiente), con el servicio de recogida de deshechos a domicilio o con la tienda donde lo ha adquirido.

Programador electrónico Permite programar cozeduras automáticas ou semiautomáticas. Botão do termóstato Permite seleccionar a temperatura desejada.

Programador electrónico - Fig. 3
