MANUALE UTENTE RDCF43MIN ROSIERES

ISTRUZIONI D'USO E MANUTENZIONE

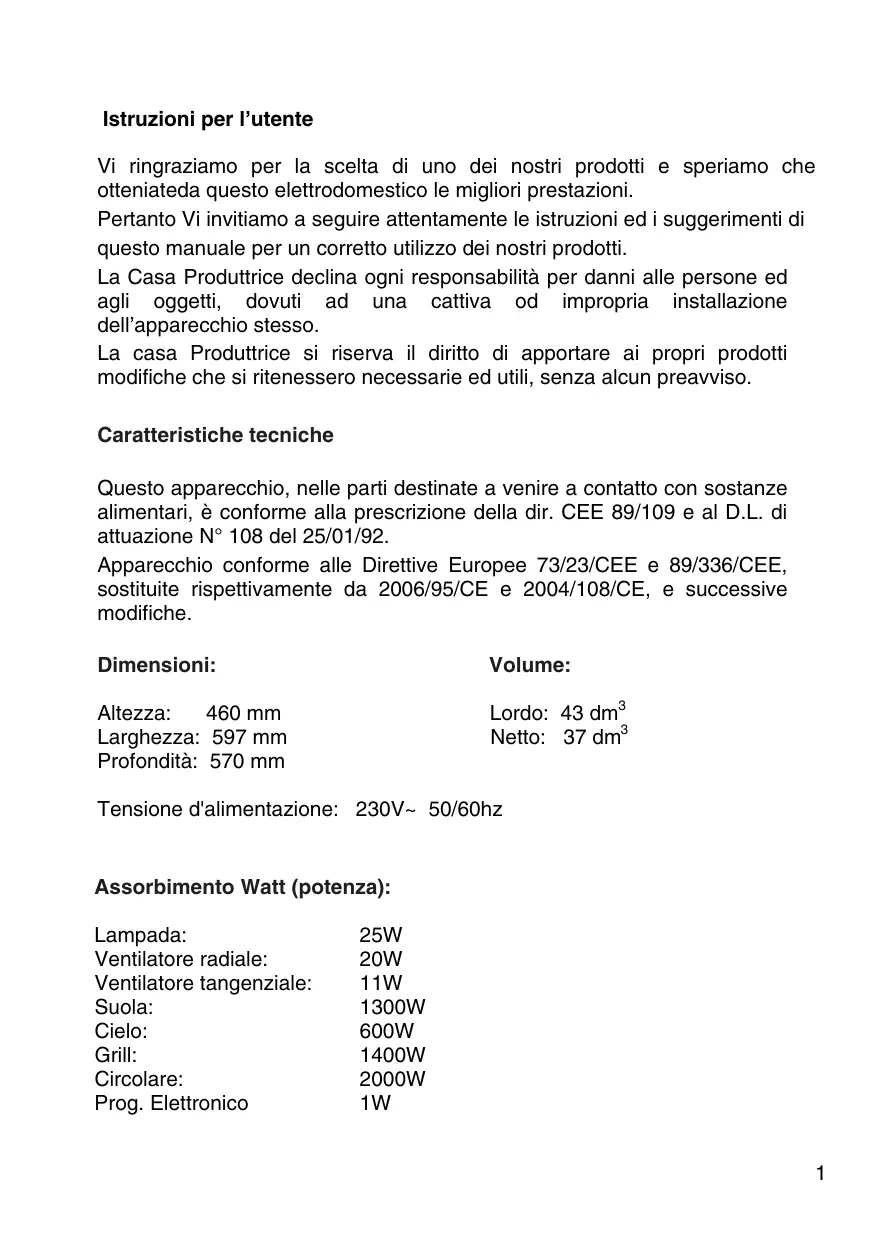

Istruzioni per l utente Vi ringraziamo per la scelta di uno dei nostri prodotti e speriamo che otteniateda questo elettrodomestico le migliori prestazioni. Pertanto Vi invitiamo a seguire attentamente le istruzioni ed i suggerimenti di questo manuale per un corretto utilizzo dei nostri prodotti. La Casa Produttrice declina ogni responsabilità per danni alle persone ed agli oggetti, dovuti ad una cattiva od impropria installazione dell apparecchio stesso. La casa Produttrice si riserva il diritto di apportare ai propri prodotti modifiche che si ritenessero necessarie ed utili, senza alcun preavviso. Caratteristiche tecniche Questo apparecchio, nelle parti destinate a venire a contatto con sostanze alimentari, è conforme alla prescrizione della dir. CEE 89/109 e al D.L. di attuazione N° 108 del 25/01/92. Apparecchio conforme alle Direttive Europee 73/23/CEE e 89/336/CEE, sostituite rispettivamente da 2006/95/CE e 2004/108/CE, e successive modifiche. Dimensioni: Volume: Altezza: 460 mm Larghezza: 597 mm Profondità: 570 mm Lordo: 43 dm3 Netto: 37 dm3 Tensione d'alimentazione: 230V~ 50/60hz Assorbimento Watt (potenza): Lampada: Ventilatore radiale: Ventilatore tangenziale: Suola: Cielo: Grill: Circolare: Prog. Elettronico 25W 20W 11W 1300W 600W 1400W 2000W

Istruzioni per l' utente Qualsiasi intervento deve essere effettuato con l'apparecchio disinserito elettricamente. Attenzione: il collegamento a terra è obbligatorio a norma di legge. Durante la cottura si sviluppa calore; lo sportello dell'apparecchio, in particolare se di vetro può diventare molto caldo: c'è pericolo di ustione, non toccare e tenere lontani i bambini. Non usare pulitori a vapore per la pulizia del forno. Non usare l'apparecchio per riscaldare la stanza. Il produttore declina ogni responsabilità nei casi in cui le norme antinfortunistiche non vengano rispettate. Il produttore declina ogni responsabilità per danni alle persone e agli oggetti, dovuti ad una cattiva o impropria manutenzione dell'apparecchio. Il produttore si riserva il diritto di apportare ai propri prodotti modifiche ritenute necessarie e utili senza alcun preavviso. Le parti dell imballaggio (p. es. fogli, polistirolo) possono risultare pericolose per i bambini (pericolo di soffocamento). Tenere le parti dell imballaggio fuori della portata dei bambini. Questo apparecchio non è destinato ad essere usato da bambini e persone incapaci o inesperte all'uso del prodotto, a meno che non vengano sorvegliate o istruite riguardo all'uso dell'apparecchio da una persona responsabile della loro sicurezza. Sorvegliare i bambini in modo tale da assicurarsi che non giochino con l'apparecchio. Non è permesso eseguire modifiche, manipolazioni o tentativi di riparazione, in particolare con l'uso di utensili (cacciavite,ecc.), internamente o esternamente all'apparecchio. Le riparazioni, specialmente quelle delle parti elettriche, possono essere eseguite esclusivamente da personale specializzato. Le riparazioni non appropriate possono provocare gravi incidenti, danneggiare l'apparecchio e l'equipaggiamento nonchè provocare dist urbi nel funzionamento. Agli apparecchi riparati dai centri di assistenza devono essere eseguite le prove di routine, in particolare la prova di continuità del circuito di terra. Questo prodotto è stato progettato per un impiego di tipo domestico. Il costruttore declina ogni responsabilità nel caso di eventuali danni a cose o persone derivanti da una non corretta installazione, da un uso improprio, erroneo, assurdo.

In caso di guasto di funzionamento o di una riparazione indispensabile, richiedere l'intervento del servizio assistenza clienti. Se il forno presenta danni visibili non metterlo in funzione, staccarlo dalla rete elettrica e rivolgersi al servizio assistenza clienti. Non appena viene rilevato un problema di funzionamento, il forno deve essere staccato dalla rete elettrica. Assicurarsi che il cavo di collegamento degli apparecchi elettrici non venga schiacciato nellosportello del forno: l'isolamento elettrico potrebbe risultarne danneggiato. Quando il cavo di collegamento è stato danneggiato, deve essere sostituito dal servizio assistenza clienti per evitare situazioni di pericolo. Prima di chiudere lo sportello del forno assicurarsi che nella camera di cottura non si trovinocorpi estranei o animali domestici. Non depositare nella camera di cottura materiali sensibili al calore o infiammabili come per es.detergenti, spray per il forno, ecc. Durante il funzionamento il forno si surriscalda fortemente. Il forno surriscaldato rimane tale per lungo tempo, anche dopo averlo disinserito e si raffredda solo lentamente fino a raggiungere la temperatura ambiente. Attendere un periodo di tempo sufficientemente lungo prima di intraprendere, per esempio, lavori di pulizia del forno. Al momento di aprire lo sportello del forno possono fuoriuscire vapore e gocce d'acqua. Se il forno contiene vapore, si consiglia di non introdurre le mani. I grassi e gli oli surriscaldati prendono facilmente fuoco. È pericoloso riscaldare l'olio nella camera di cottura per cuocere la carne e va evitato. Non cercare mai di spegnere con l'acqua olio o grasso che bruciano (pericolo di esplosione); soffocare le fiamme con dei panni bagnati. La griglia, le piastre e i contenitori di cottura diventano caldissimi: usare guanti di protezione o canovacci per pentole. Durante l'uso e la cura del forno fare attenzione a non mettere le dita nelle cerniere della porta, per evitare schiacciamenti o ferite. Prestare attenzione a ciò soprattutto in presenza di bambini. Lasciare aperta la porta del forno solo in posizione appoggiata. Se lo sportello è aperto c'è pericolo di inciampare. Non sedersi e non appoggiarsi alla porta forno e non utilizzarla come piano da lavoro.

Il forno è dotato di un ventilatore di raffreddamento che entra in funzione alla selezione del ciclo di cottura creando un leggero flusso d aria che fuoriesce dalla fessura posta sotto al pannello comandi e si arresta dopo 10-30 min dallo spegnimento del forno (in funzione delle temperature del forno).

ISTRUZIONI PER L INSTALLAZIONE DELL APPARECCHIO

È importante che tutte le operazioni relative all installazione dell apparecchio vengano eseguite da personale qualificato. Qualsiasi intervento dev essere effettuato con l apparecchio disinserito elettricamente. Collegamento elettrico: assicurarsi che il voltaggio corrisponda a quello indicato nella targhetta segnaletica posta nella parete laterale. Il forno dev essere collegato con un cavo di sezione minima di 1,5mm nel retro, prevedendo un interruttore omnipolare conforme alle norme in vigore, avente una distanza di apertura fra i contatti di almeno 3mm. ATTENZIONE: nel caso si renda necessario sostituire il cavo di alimentazione, assicurarsi di rispettare il seguente codice-colore durante il collegamento dei singoli fili: BLU - NEUTRO ( N ) MARRONE - FASE ( L )

Attenzione: il collegamento a terra è obbligatorio a norma di legge. Il produttore declina ogni responsabilità nel caso in cui le norme antinfortunistiche non vengano rispettate. Inserimento nel mobile: L apparecchio può essere inserito sia sotto un piano di lavoro, sia in posizionamento a colonna. In entrambi i casi rispettare le dimensioni indicate come da fig.1 e 2. Nell inserimento del forno a colonna è indispensabile, al fine di assicurare una sufficiente ventilazione, praticare un apertura di almeno 85-90mm come indicato in figura 1. Il fissaggio del forno al mobile avviene per mezzo di 4 viti A poste negli appositi fori della cornice perimetrale (vedi fig. 1). Fare attenzione a non usare la porta come leva per l installazione del forno. Non esercitare pressioni eccessive sulla porta del forno quando è aperta.

Prima di usare il forno per la prima volta Dopo aver sballato il forno, averlo incassato nel mobile ed avere estratto gli accessori (leccarde e griglie) è opportuno riscaldarlo alla massima temperatura per una durata di circa 20 minuti in modo da eliminare eventuali residui oleosi dovuti alla lavorazione che potrebbero causare sgradevoli odori durante la cottura. Durante questa fase ventilare l’ambiente. Risciacquare leccarde e griglie con detersivo per stoviglie. Durante i primi minuti di funzionamento del forno è possibile riscontrare sul frontale un’eventuale formazione di condensa che non compromette il funzionamento dell’apparecchiatura.

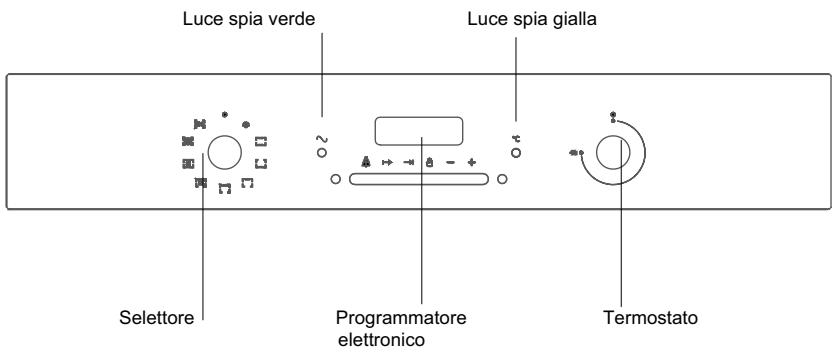

FUNZIONI FORNO Luce spia verde Luce spia gialla -%ı Selettore Programmatore elettronico Termostato Lampada spia Per qualsiasi posizione della manopola del selettore diverso da quella di riposo contrassegnata dallo 0, si ha l’illuminazione della lampada spia verde. L’illuminazione della lampada gialla indica il funzionamento del termostato. Manopola del selettore È il dispositivo che permette di scegliere le diverse funzioni di cottura. Lo spegnimento del forno avviene riportando a far coincidere l'indice della manopola con l'indice fisso sul frontale. Programmatore elettronico Permette di programmare le cotture secondo i tempi desiderati. Manopola termostato Permette di scegliere la temperatura più idonea alle diverse esigenze dei cibi da cuocere. Ruotando la manopola in senso orario si ha la scelta della temperatura, portandola sul valore desiderato scelto fra i 50°C e max.

LUCE FORNO Si accende la luce interna del forno. COTTURA TRADIZIONALE Selezionare la temperatura desiderata; la spia gialla si accenderà fino al raggiungimento della temperatura impostata. Si raccomanda di preriscaldare il forno prima di introdurre le vivande. COTTURA INFERIORE Selezionare la temperatura desiderata. Questo tipo di cottura è particolarmente adatto per riscaldare le vivande. COTTURA SUPERIORE Selezionare la temperatura desiderata. Questo tipo di cottura è consigliato per cibi particolarmente delicati e per conservare il calore dopo la cottura. GRILL Selezionare la temperatura desiderata, tenendo la porta del forno chiusa. Questo tipo di cottura è particolarmente indicato per piccoli quantitativi di cibo. GRILL VENTILATO Selezionare la temperatura desiderata. L azione della ventola, combinata all azione del grill, permette una cottura veloce e profonda per vivande particolari. Si consiglia di riscaldare il forno per qualche minuto prima di introdurre le vivande. STATICO VENTILATO Selezionare la temperatura desiderata, tenendo la porta chiusa. Cottura indicata per cuocere pane, pizza, lasagne, ecc. Si consiglia di preriscaldare il forno.

COTTURA VENTILATA Questo tipo di cottura consente la diffusione del calore in maniera regolare e omogenea in tutte le parti del forno. È possibile cucinare due diversi tipi di pietanze (es. carne e pesce), rispettando i relativi tempi di cottura. SCONGELAMENTO La luce del forno e la spia verde si accendono come per tutte le altre funzioni del forno. Entra in funzione solamente la ventola, senza propagazione di calore in quanto il termostato non è operante. La porta del forno dev essere chiusa. Questa funzione permette lo scongelamento delle vivande utilizzando circa 1/3 del tempo normalmente impiegato.

Tabella consigli di cottura Tipo di Pietanza x Pane e Biscotti Pizza Pane in cassetta Pane Farcito Pane Bianco Biscotti x Crostate e Pasticceria Focaccia Dolce Millefoglie Dolce al cioccolato Crostata alla Frutta Vol-au-vent Ciambella Pan di Spagna Souffle Meringata x Carni Stufato di Vitello (1/1,5Kg) Arrosto di Vitello (1/1,5Kg) Polpettone di Carne (1/1,5Kg) Agnello (gamba o spalla) Capretto (gamba o spalla) Maiale (lombata o coscia) x Selvaggina Arrosto di Lepre Arrosto di Fagiano Camoscio, Arrosto di Cervo x Pollame Pollo Anatra x Pesce Pesce in generale Temp.

Tempo di cottura Livello (dal in minuti Basso)

Ciclo oppure oppure oppure oppure

Cibi da grigliare Carni basse o sottili Carni normali Pesce (es. trote, salmone) Salsicce Toast Tempo di cottura in minuti Sopra Sotto

In relazione al tipo di vivanda (es. carni, pesce, pollame, ecc..) è necessario rivoltare le vivande per esporre i due lati ai raggi infrarossi. I dati sopra riportati sono indicativi perché il tipo di cottura e il tempo variano, sia per l’esperienza di chi usa il forno, sia per la quantità e qualità delle vivande. I tempi di cottura indicati non comprendono il preriscaldamento, si consiglia di preriscaldare il forno per circa 15 min. Con funzione grill ventilato non selezionare temperature superiori a 190°C.

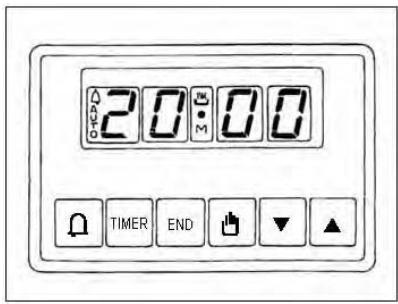

Programmatore elettronico - Fig. 3 Il programmatore elettronico è un dispositivo che raggruppa le funzioni seguenti: - Orologio 24 ore con display illuminato - Timer (fino a 23 ore 59 minuti) - Programma per inizio e fine cottura automatica Fig. 3 - Programma per cottura semiautomatica (possibilità di programmare soltanto l’inizio o la fine) Descrizione dei pulsanti REGOLAZIONE TIMER

FINE TEMPO DI COTTURA

Descrizione dei simboli illuminati « AUTO » - (lampeggiante) - Programmatore sulla posizione automatica, ma non programmato. « AUTO » - (sempre acceso) - Programmatore sulla posizione automatica, con programma inserito. TIMER Funzionamento cottura automatica Timer in funzione TIMER ed « AUTO » (entrambi lampeggianti) - Errore programma Nessun simbolo acceso eccetto i numeri dell’orologio: programmatore impostato in modalità manuale.

Orologio digitale Indica le ore (0-24) e i minuti. Subito dopo il collegamento (come pure dopo un'eventuale interruzione di corrente) compaiono sul pannello TRE cifre intermittenti. Per inserire l'ora esatta è necessario premere simultaneamente TIMER + END e NELLO STESSO TEMPO uno dei pulsanti o fino ad ottenere l'ora esatta. Le velocità di cambio delle cifre sul display aumenterà notevolmente alcuni secondi dopo che sarà iniziata la pressione sui pulsanti e . Cottura manuale (senza programmatore) Per usare il forno senza l' ausilio del programmatore è necessario annullare l'indicazione «AUTO» intermittente. Per fare questo basta premere sul pulsante Se l'indicazione «AUTO» è fissa, indicando che il forno è programmato, si deve prima provvedere a cancellare il programma premendo e portando il display a zero. Cottura automatica (inizio e fine cottura)

1) Programmare il tempo di durata della

2) Programmare l'ora di termine cottura

3) Selezionare temperatura e funzione

desiderate mediante i comandi del termostato e del commutatore.

Dopo queste operazioni apparirà costantemente sul display il simbolo «AUTO», indicando che il forno è stato programmato. Esempio pratico: Vogliamo fare una cottura di 45 minuti, che termini alle ore 14.00. - Premendo TIMER fissiamo sul display 0.45. - Premendo END fissiamo sul display 14.00. Dopo queste operazioni riappariranno sul display l'ora attuale e il simbolo «AUTO», per indicare che la nostra programmazione è stata compresa e memorizzata. Alle ore 13.15 (ore 14.00 meno 45 minuti) il forno si metterà automaticamente in funzione, e durante la cottura appariranno i simboli TIMER e «AUTO». Alle ore 14.00 la cottura si ferma automaticamente, suonando un segnale acustico, che faremo cessare premendo

Cottura semiautomatica Avvisatore elettronico A. Programmazione del tempo di cottura. La funzione del «timer» consiste unicamente di un avvisatore acustico, che può essere regolato per un periodo massimo di 23 ore e 59 minuti. Per regolare il timer premere sul pulsante e nello stesso tempo o fino ad ottenere sul display il tempo desiderato. Terminata la regolazione, riapparirà sul display l'ora dell'orologio unitamente al simbolo Il conteggio alla rovescia avrà inizio immediatamente e potrà essere visualizzato sul display in qualsiasi momento, con una semplice pressione sul pulsante Trascorso il tempo impostato, si spegnerà il simbolo e si attiverà un segnale acustico, che potrà essere interrotto premendo il pulsante

B. Programmazione dell'ora di fine cottura. A) Fissare il tempo di cottura desiderato con il pulsante TIMER . La cottura inizierà immediatamente, mentre sul display appariranno i simboli «AUTO» e TIMER . Trascorso il tempo programmato la cottura terminerà, mentre suonerà il segnale acustico intermittente. Interrompere il segnale acustico come indicato sopra. B) Fissare l'ora di fine cottura desiderata premendo il pulsante END . La cottura inizierà subito e sul display appariranno i simboli «AUTO» e TIMER . Giunta l'ora fissata, la cottura terminerà e suonerà il segnale acustico intermittente. Interrompere il segnale come indicato sopra. È possibile visualizzare lo stato della programmazione in qualsiasi momento premendo il pulsante corrispondente. Si può anche annullare in qualsiasi momento la programmazione premendo il pulsante TIMER e portando il display a zero. Premendo poi si disporrà il forno per il funzionamento manuale. ATTENZIONE! L'interruzione della corrente elettrica provocherà l'annullamento delle funzioni programmate, orologio compreso. Una volta ripristinata la corrente, appariranno tre zeri intermittenti, e si potrà riprogrammare.

PULIZIA E MANUTENZIONE DEL FORNO

Importante: Prima di procedere alla manutenzione occorre sempre scollegare elettricamente il forno (staccando la spina dalla presa di corrente o togliendo la corrente dalla linea di alimentazione a mezzo dell’interruttore omnipolare dell’impianto elettrico. Pulizia del forno:

Dopo ogni uso lasciare raffreddare il forno e pulirlo per evitare che le incrostazioni vengano ripetutamente scaldate. Se lo sporco è tenace, usare un prodotto specifico per la pulizia del forno seguendo le istruzioni sulla confezione. Pulire l’esterno con una spugna inumidita di acqua tiepida. Non usare abrasivi, pagliette metalliche, pulitori elettrici a vapore e prodotti infiammabili. Non usare materiali o sostanze abrasive per la pulizia dei vetri per evitare il loro danneggiamento. Lavare gli accessori in lavastoviglie o a mano usando un prodotto per la pulizia del forno. ATTENZIONE: per le seguenti operazioni si raccomanda l’utilizzo di guanti protettivi.

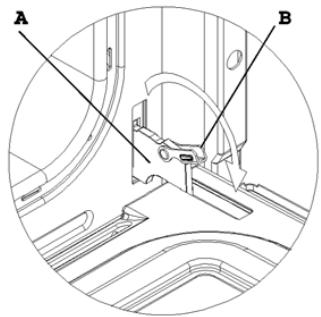

Come togliere la porta forno (fig. 4) Per facilitare la pulizia del forno è possibile togliere la porta del forno agendo sulle cerniere in questo modo: Le cerniere A sono provviste di 2 cavallotti mobili B. Quando i cavallotti B sono sollevati, le cerniere sono sganciate dalla propria sede. x Fatto ciò, sollevare la porta verso l’alto ed estrarla verso l’esterno, facendo presa sui fianchi della porta in prossimità delle cerniere. Per rimontare la porta: x Infilare le cerniere nelle apposite scanalature e aprire completamente la porta. x Ruotare i cavallotti mobili B nella posizione iniziale prima di richiudere la porta. Fig. 4 ATTENZIONE: fare attenzione a non togliere il sistema di bloccaggio delle cerniere mentre si rimuove la porta. Il meccanismo della cerniera ha un sistema a molla molto potente. Non immergere mai la porta in acqua.

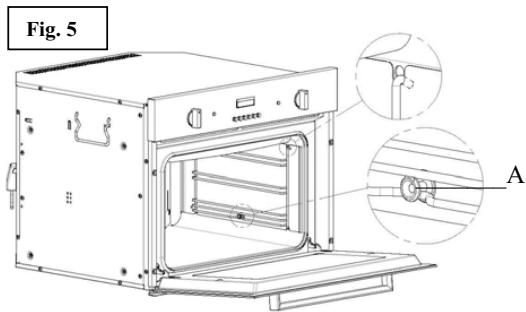

Pulizia delle griglie laterali – Fig. 5 Le griglie laterali vanno agganciate alla parete del forno. Infilare nelle griglie laterali le griglie e il vassoio in dotazione. Per togliere le griglie laterali basta esercitare una leggera pressione sul particolare A come illustrato. Fig. 5 _______A Sostituzione lampada forno (fig. 6)

Disinserire il forno elettricamente. Rimuovere la copertura della lampada servendosi di un cacciavite. Sostituire la lampada Reinserire la copertura della lampada Ridare tensione N.B. : usare solo lampade da 25W 230V, tipo E-14, T 300°C, disponibili presso il nostro servizio assistenza. Fig. 6

SERVIZIO ASSISTENZA CLIENTI

Prima di chiamare il servizio di Assistenza Tecnica In caso di mancato funzionamento del prodotto vi consigliamo di: — verificare il buon inserimento della spina nella presa di corrente; Nel caso non si individui la causa di mal funzionamento: spegnere l’apparecchio non manometterlo e chiamare il Servizio di Assistenza Tecnica.

SERVIZIO ASSISTENZA CLIENTI

CERTIFICATO DI GARANZIA CONVENZIONALE: cosa fare? Il Suo prodotto è garantito, alle condizioni e nei termini riportati sul certificato inserito nel prodotto ed in base alle previsioni del decreto legislativo 24/02, nonché del decreto legislativo 6 settembre 2005, n. 206, per un periodo di 24 mesi decorrenti dalla data di consegna del bene. Così come riportato nei testi dei Decreti Legislativi citati, il certificato di garanzia dovrà essere da Lei conservato, debitamente compilato, per essere mostrato al Servizio Assistenza Tecnica Autorizzato, in caso di necessità, unitamente ad un documento fiscalmente valido rilasciato dal rivenditore al momento dell acquisto (bolla di consegna, fattura, scontrino fiscale, altro) sul quale siano indicati il nominativo del rivenditore, la data di consegna, gli estremi identificativi del prodotto ed il prezzo di cessione. Resta pure inteso che, salvo prova contraria, poiché si presume che i difetti di conformità che si manifestano entro sei mesi dalla consegna del bene esistessero già a tale data, a meno che tale ipotesi sia incompatibile con la natura del bene o con la natura del difetto di conformità, il Servizio di Assistenza Tecnica Autorizzato Gias, verificato il diritto all intervento, lo effettuerà senza addebitare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi. Per contro, nel successivo periodo di diciotto mesi di vigenza della garanzia, sarà invece onere del consumatore che intenda fruire dei rimedi accordati dalla garanzia stessa provare l esistenza del difetto di conformità del bene sin dal momento della consegna; nel caso in cui il consumatore non fosse in grado di fornire detta prova, non potranno essere applicate le condizioni di garanzia previste e pertanto il Servizio di Assistenza Tecnica Autorizzato Gias effettuerà l intervento addebitando al consumatore tutti i costi relativi. ESTENSIONE DELLA GARANZIA FINO A 5 ANNI : come? Le ricordiamo inoltre che sullo stesso certificato di garanzia convenzionale Lei troverà le informazioni ed i documenti necessari per prolungare la garanzia dell apparecchio sino a 5 anni e così, in caso di guasto, non pagare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi. Per qualsiasi informazione necessitasse, La preghiamo rivolgersi al numero telefonico del Servizio Clienti 199 12 13 14 . ANOMALIE E MALFUNZIONAMENTI: a chi rivolgersi ? Per qualsiasi necessità il centro assistenza autorizzato è a Sua completa disposizione per fornirLe i chiarimenti necessari; comunque qualora il Suo prodotto presenti anomalie o mal funzionamenti, prima di rivolgersi al Servizio Assistenza Autorizzato, consigliamo vivamente di effettuare i controlli indicati sopra. UN SOLO NUMERO TELEFONICO PER OTTENERE ASSISTENZA. Qualora il problema dovesse persistere, componendo il Numero Utile sotto indicato, sarà messo in contatto direttamente con il Servizio Assistenza Tecnica Autorizzato che opera nella Sua zona di residenza. Attenzione, la chiamata è a pagamento; il costo verrà comunicato, tramite messaggio vocale, dal Servizio clienti dell operatore telefonico utilizzato. Dettagli sono presenti sul sito internet www.hoover.it E' indispensabile che comunichi al Servizio Assistenza Tecnica Autorizzato la sigla del prodotto ed il numero di matricola (16 caratteri che iniziano con la cifra 3) che troverà sul certificato di garanzia. In questo modo Lei potrà contribuire ad evitare trasferte inutili del tecnico, risparmiando oltretutto i relativi costi.

Questo elettrodomestico è marcato conformemente alla Direttiva Europea 2002/96/CE sui rifiuti da apparecchiature elettriche ed elettroniche (WEEE). Assicurandoti che questo prodotto sia smaltito correttamente, aiuterai ad evitare possibili conseguenze negative all'ambiente e alla salute delle persone che, in caso contrario, potrebbero verificarsi a causa di un errato trattamento di questo prodotto giunto a fine vita. sul prodotto indica che questo apparecchio non può essere Il simbolo trattato come un normale rifiuto domestico. Infatti esso dovrà essere consegnato al punto più vicino di raccolta per il riciclo delle apparecchiature elettriche ed elettroniche.Lo smaltimento deve essere effettuato in accordo con le regole ambientali vigenti per lo smaltimento dei rifiuti. Per informazioni più dettagliate sul trattamento, recupero e riciclo di questo prodotto, per favore contattare l'ufficio cittadino più comodo (del dipartimento ecologia e ambiente), o il servizio di raccolta rifiuti a domicilio, o il negozio dove è stato acquistato il prodotto.
