MANUAL DE USUARIO SolarSaga 40 Air Jackery

RECOMENDACIONES DE SEGURIDAD 15

CONTENIDO DEL PAQUETE 16

MODO DE EMPLEO 16

ALMACENAMIENTO DEL PANEL SOLAR 19

PARÁMETROS TÉCNICOS 20

GARANTÍA 21

SAFETY TIPS

Compatible con estaciones de energía portátiles Jackery que cuentan con uno o más puertos de entrada USB-C.

RECOMENDACIONES DE SEGURIDAD

• Lea el manual del usuario antes de utilizar este producto.
• No doble los paneles solares.
• No coloque los paneles solares en árboles, edificios u otras áreas sombreadas para su uso.
• No sumerja los paneles solares en agua ni en ningún otro líquido.
• Use un paño húmedo para limpiarlos con suavidad.
• No use ni almacene los paneles solares cerca de llamas o materiales inflamables.
• No raye los paneles solares con objetos afilados.
• No ponga sustancias corrosivas sobre los paneles solares.
• No pise ni coloque objetos pesados sobre los paneles solares.
• No desarme los paneles solares.
• El circuito de salida del panel solar debe conectarse adecuadamente al equipo. La conexión inversa de los polos positivo y negativo está estrictamente prohibida.
• Verifique el estado de conexión de todos los componentes, cables y enchufes antes de usar.

• No deje caer el producto, ya que esto podría causar daños internos y quedar inserbible.

• El panel solar no está diseñado para una instalación permanente. Por favor guarde los paneles solares en caso de vientos fuertes, granizo u otras condiciones climáticas severas para evitar daños o riesgos potenciales.

• En condiciones normales, los módulos fotovoltaicos pueden estar expuestos a corrientes o voltajes más altos que en condiciones de prueba estándar. Por lo tanto, al calcular la tensión nominal del componente, la corriente nominal del conductor y el tamaño del dispositivo de control conectado a la salida fotovoltaica, es necesario multiplicar los valores de corriente de cortocircuito (I sc ) y voltaje de circuito abierto (V oc ) marcados en el componente por un factor de 1,25.
• Cualquier daño al producto puede provocar una descarga eléctrica o un incendio.
• No exponga los paneles solares a focos de luz artificial.
• No conecte el panel solar a otros paneles o fuentes de energía, a menos que la combinación incluya protección contra corriente inversa y sobretensión.

Este dispositivo cumple con la parte 15 de la normativa FCC. Su operación está sujeta a las siguientes dos condiciones:

(1) este dispositivo no debe causar interferencias dañinas, y
(2) este dispositivo debe aceptar cualquier interferencia recibida, incluyendo interferencias que puedan causar un funcionamiento no deseado.

Nota: Este aparato ha sido probado y cumple con los límites para un dispositivo digital de Clase B, de acuerdo con el Apartado 15 de las Reglas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias perjudiciales en una instalación residencial. Este aparato genera, usa y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las comunicaciones por radio. Sin embargo, no hay garantía de que no se produzcan interferencias en una instalación concreta. Si este aparato causa interferencias dañinas en la recepción de radio o televisión, lo cual puede determinarse encendiendo y apagando el equipo, se recomienda al usuario que intente corregir la interferencia mediante una o varias de las siguientes medidas:

-- Reorientar o reubicar la antena receptora.
-- Aumentar la separación entre el equipo y el receptor.
-- Conecte el aparato a una toma de corriente en un circuito diferente al que está conectado el receptor.
-- Consulte con el distribuidor o con un técnico de radio o TV experimentado para recibir ayuda.

MODIFICACIÓN: Cualquier cambio o modificación no aprobado expresamente por el cesionario de este dispositivo podría anular la autoridad del usuario para utilizar el dispositivo.

CONTENIDO DEL PAQUETE

1

Jackery SolarSaga 40 Air

2

Cable de carga solar multifuncional (5,9 pies/1,8 m)

3

Manual de Usuario

4

Adaptador DC8020 a DC7909

5

Cable adaptador de DC8020 a USB-C (6,9 pulgadas/17 cm)

6

Bolsa de accesorios

7

Mosquetón ×2

Nota

Los cables son compatibles únicamente con el panel solar SolarSaga 40 Air (JS-40B). No los utilice con otros modelos de paneles solares.

MODO DE EMPLEO

CARGA DE LA ESTACIÓN DE ENERGÍA PORTÁTIL JACKERY

Conecte el cable de carga al panel solar y al puerto de entrada de CC de la central eléctrica portátil.

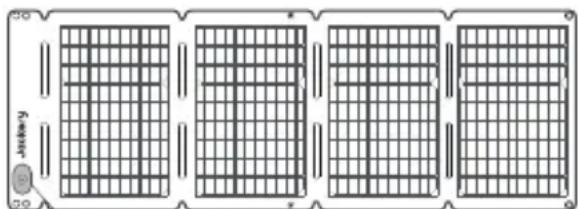

• Vista frontal


Indicador del ángulo solar Caja de conexiones

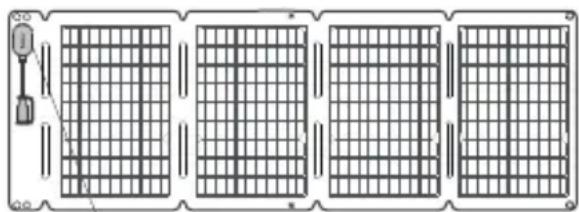

- Vista trasera

El producto viene con adaptadores que permiten conectarlo a diferentes estaciones de energía portátiles Jackery a través de sus puertos de entrada de CC.

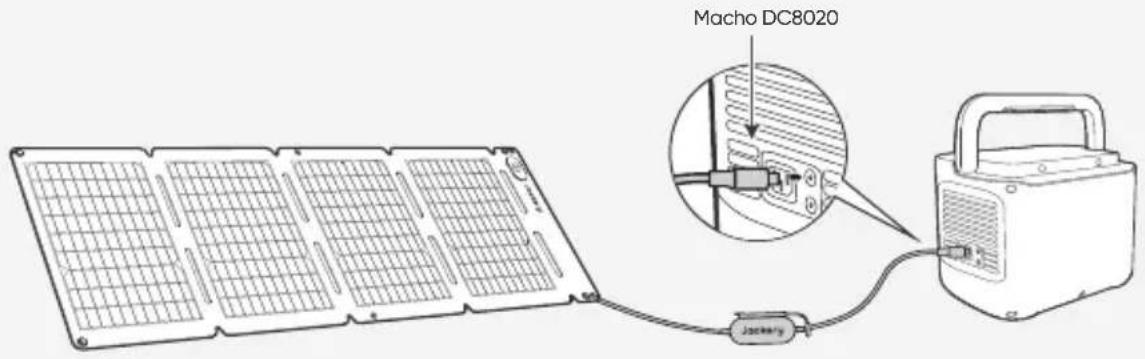

• CONECTOR DC8020

Compatible con estaciones de energía portátiles Jackery que cuentan con uno o más puertos de entrada DC8020.

Macho DC8020 Jack-in

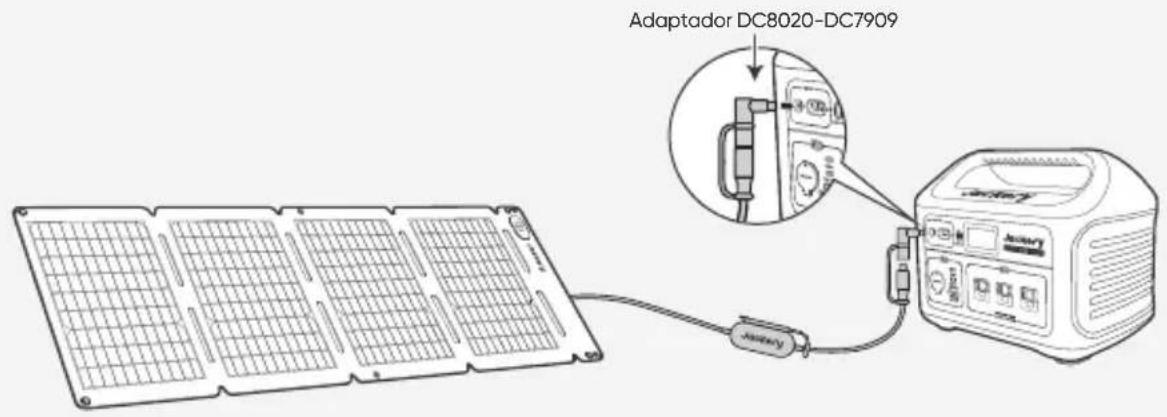

• ADAPTADOR DC8020-DC7909

Compatible con estaciones de energía portátiles Jackery que cuentan con uno o más puertos de entrada DC7909.

Adaptador DC8020-DC7909

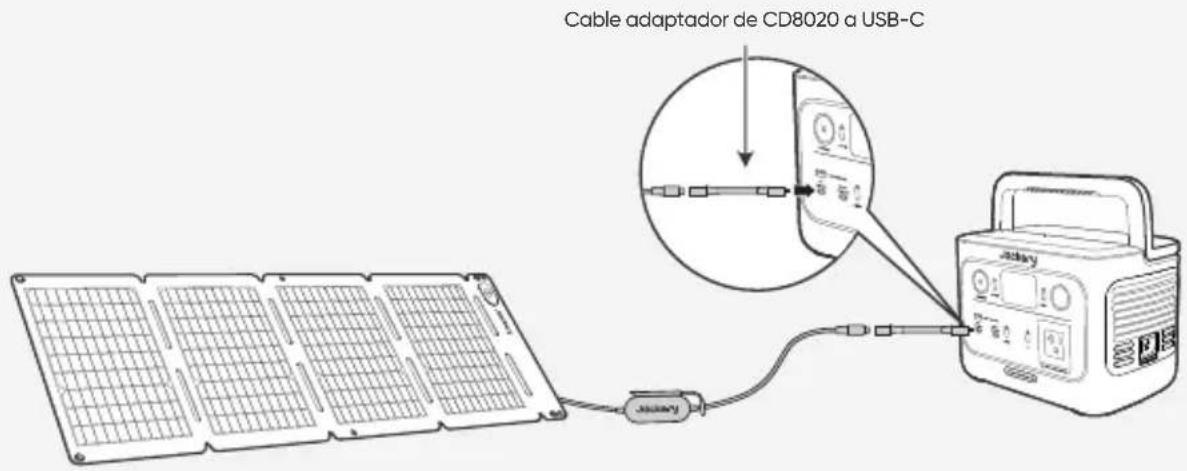

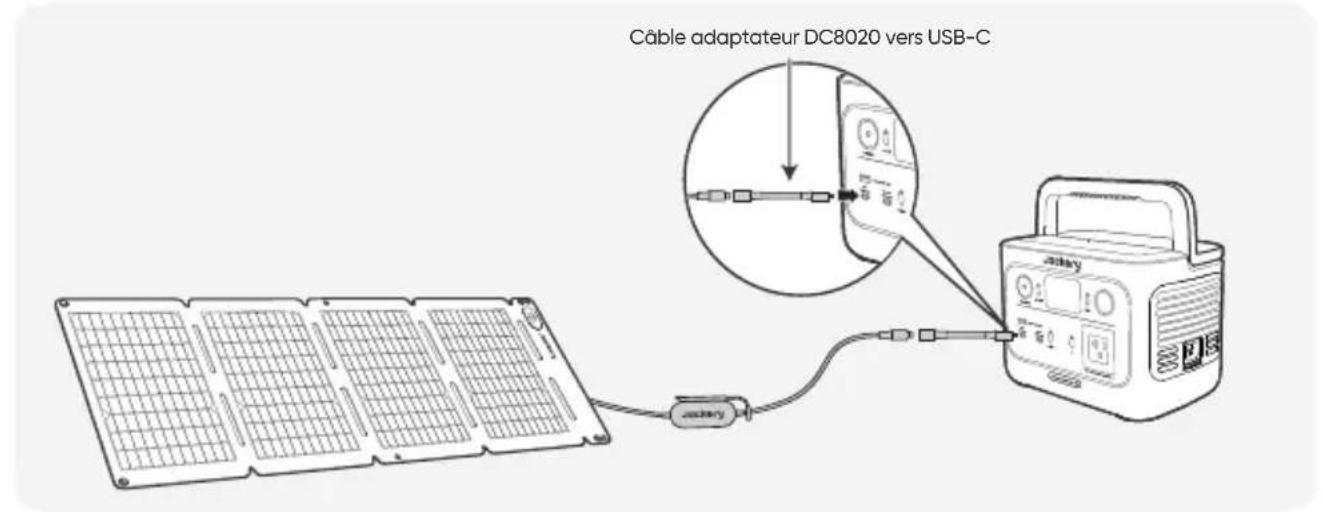

• CABLE ADAPTADOR DC8020 A USB-C

Compatible con estaciones de energía portátiles Jackery que cuentan con uno o más puertos de entrada USB-C.

Cable adaptador de CD8020 a USB-C

Nota

El cable adaptador de DC8020 a USB-C está diseñado solo para cargar estaciones Jackery. No lo use para otros dispositivos.

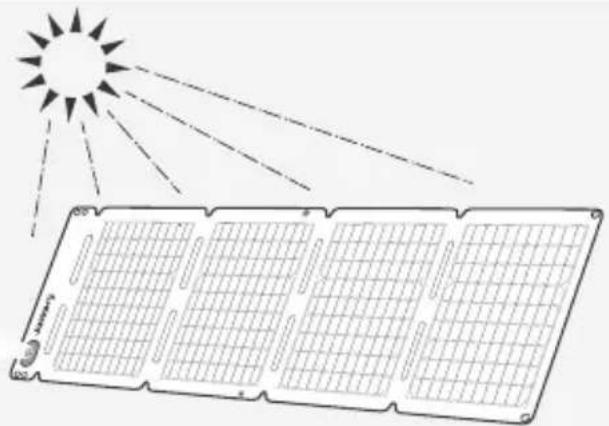

INDICADOR DEL ÁNGULO SOLAR

El asa de transporte tiene un indicador del ángulo del sol. Cuando la luz del sol incide sobre su superficie, aparece una sombra en su parte inferior.

Indicator Sombra

Indicador del ángulo solar

Si la sombra cae sobre el círculo blanco interior en su parte inferior, significa que el panel solar está orientado directamente hacia el sol y puede obtener una generación de energía óptima; si no es así, se sugiere ajustar su ángulo hasta que lo haga.

La sombra cae en el círculo interior blanco

La sombra no cae en el circulo interior blanco

Nota

Para maximizar la generación de energía, ajuste la orientación del SolarSaga 40 Air a lo largo del día para garantizar la exposición total de la superficie del panel a la luz solar directa.

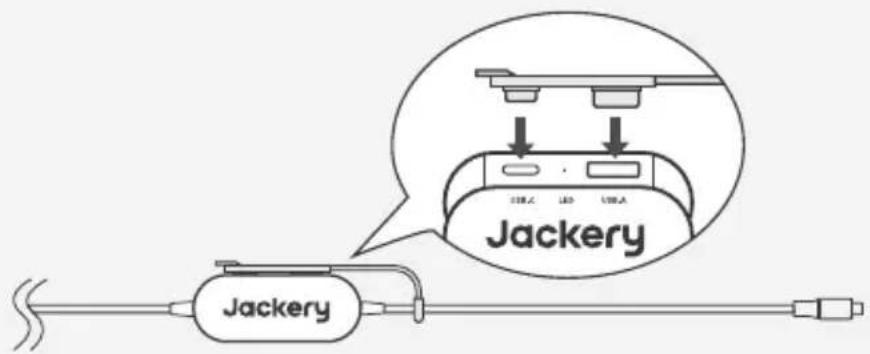

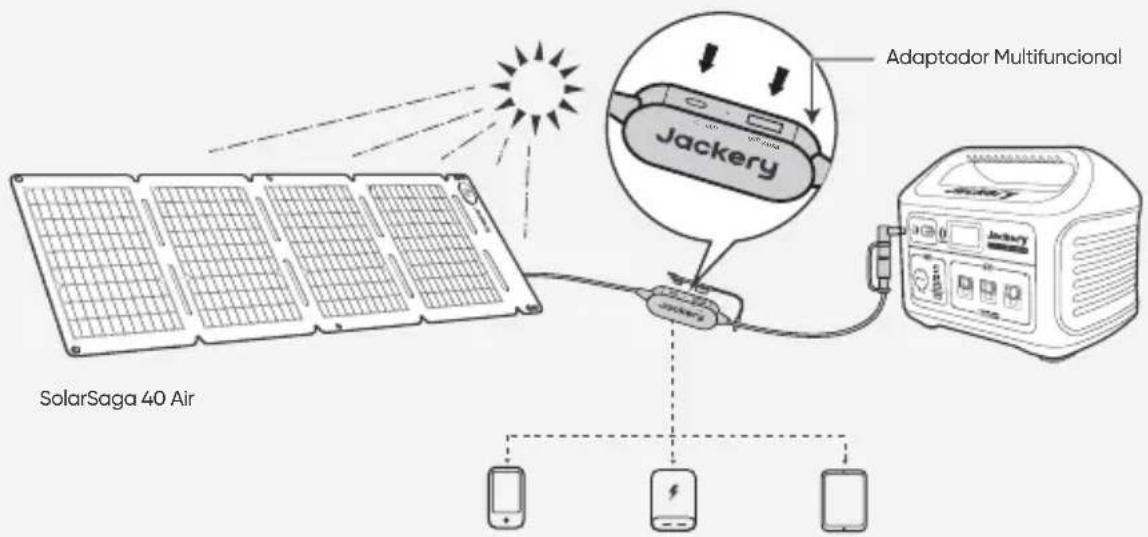

ALIMENTA TU DISPOSITIVO

Teléfono móvil
Banco de energía
Tablet

※ Inserte el tapón de goma cuando los puertos USB no estén en uso para evitar el polvo.

ALMACENAMIENTO DEL PANEL SOLAR

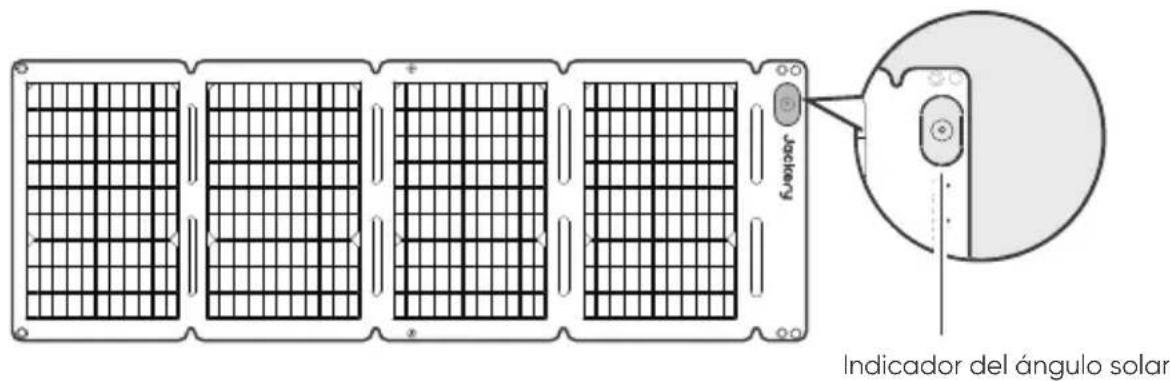

1. Mantenga el lado frontal del panel solar hacia arriba.

Indicator del ángulo solar

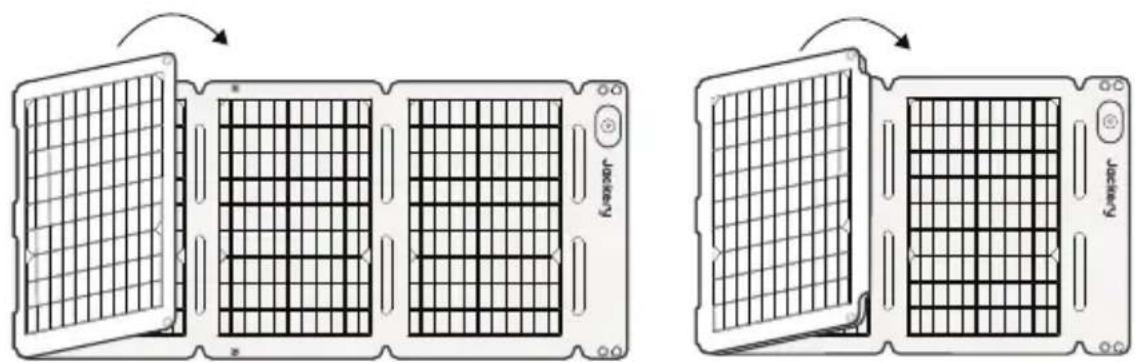

1. Doble el panel solar a lo largo de las líneas marcadas de izquierda a derecha tal como se muestra en la figura. Manipule con cuidado. No jale ni ejerza fuerza excesiva sobre el panel solar.

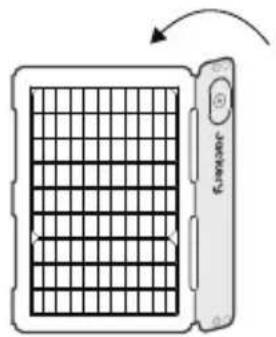

1. Una vez terminado el doblado, asegure los botones de presión para fijar el panel solar.

Nombre del producto	Jackery SolarSaga 40 Air
Modelo	JS-40B
Datos eléctricos	STC*	BNPI*
Potencia pico (Pmax)	40W±5%	44W±5%
Voltaje de circuito abierto (Voc)	25V±5%	25V±5%
Corriente de cortocircuito (Isa)	2,07A±5%	2,3A±5%
Tensión en Pmax(Vmp)	20,5V±5%	20,5V±5%
Corriente en Pmax(Imp)	1,96A±5%	2,11A±5%
Tensión máxima del sistema	30V
Corriente máxima inversa	6A
Clasificación IP	IP68
Clase de protección contra choque eléctrico	Clase III
Dimensiones (Caja de conexiones no incluida)	Desplegado: 37,9 × 13,4 × 0,1 pulgadas / 962 × 339 × 2,5 mm
	Plegado: 9,1 × 13,4 × 0,8 pulgadas / 232 × 339 × 20 mm
Peso	1,98 lb ± 0,44 lb / 0,9 kg±0,2 kg
Rango de temperatura de funcionamiento	-4°F a 149°F / -20°C a 65°C
Coeficiente de bifacialidad (trasero/frente)	Pmax>65%, Voc>95%, Isc>65%
Coeficiente de temperatura de voltaje	-0,3%/°C
Coeficiente de temperatura de potencia	-0,39%/°C
Productos fotovoltaicos de consumo	IEC TS 63163 Categoría de productos de consumo 1

* STC - Condiciones de prueba estándar (1000W/m², 25°C, AM 1,5)
* BNPI - Irradiancia nominal bifacial (Frontal 1000W/m², Trasera 135W/m², 25°C, AM 1,5)

Adaptador Multifuncional

Salida USB-A	5V==2,4A
Salida USB-C	5V==3A

GARANTÍA

Período de garantía

AÑO

Garantía Estándar

Este producto está amparado por una garantía limitada por parte de Jackery al comprador original, la cual cubre defectos relativos al acabado y a los materiales durante 12 meses a partir de la fecha de compra (no se incluyen los daños derivados de desgaste y rotura normal, alteración, uso inadecuado, negligencia, accidente, servicio realizado por personal o centro de servicio no autorizado ni fuerza mayor.)

Durante el periodo de garantía, y una vez verificados los defectos, este producto será reemplazado cuando se devuelva con las pruebas de compra correspondientes.

AÑOS

Ampliación de garantía

Para activar la extensión de garantía, debe registrar su producto en línea o ponerse en contacto con nuestro equipo de atención al cliente en [e-mail] para ampliar la duración de la garantía estándar.

Contacto

Para cualquier consulta o comentario sobre nuestros productos, envíe un correo electrónico a [e-mail] y le responderemos lo antes posible. Si hay algún problema relacionado con la calidad del producto, puede solicitar un reemplazo o un reembolso enviando un formulario de solicitud en www.jackery.com.

Atención Al Cliente

Garantía limitada de 1 año

[e-mail]

Soporte técnico de por vida
