SolarSaga 40 Air - Panneau solaire Jackery - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Panneau solaire pliable et portable
Marque	Jackery
Modèle	SolarSaga 40 Air (JS-40B)
Puissance maximale (STC)	40 W ± 5 %
Puissance maximale (BNPI)	44 W ± 5 %
Tension en circuit ouvert (Voc)	25 V ± 5 %
Intensité de court-circuit (Isc)	2,07 A ± 5 %
Tension maximale du système	30 V
Indice de protection (IP)	IP68
Dimensions (déplié)	962 × 339 × 2,5 mm
Dimensions (plié)	232 × 339 × 20 mm
Poids	0,9 kg ± 0,2 kg
Température de fonctionnement	-20 °C à 65 °C
Coefficient de bifacialité (Pmax)	> 65 %
Sortie USB-A	5 V / 2,4 A
Sortie USB-C	5 V / 3 A
Longueur du câble de recharge solaire	1,8 m
Accessoires inclus	Câble de recharge solaire, adaptateur DC8020 vers DC7909, câble adaptateur DC8020 vers USB-C, trousse d'accessoires, 2 mousquetons
Garantie	1 an (extensible sur enregistrement)
Entretien et nettoyage	Essuyer délicatement avec un chiffon humide
Sécurité	Ne pas immerger, ne pas exposer à des flammes, ne pas rayer, ne pas marcher dessus, ne pas tordre
Fonction principale	Recharge de stations d'énergie Jackery et d'appareils USB via adaptateur multifonction

FOIRE AUX QUESTIONS - SolarSaga 40 Air Jackery

Comment orienter correctement le panneau solaire SolarSaga 40 Air ?

Utilisez l'indicateur d'orientation situé sur les poignées. Placez le panneau de sorte que l'ombre de l'indicateur tombe dans le cercle intérieur blanc. Cela garantit une exposition optimale au soleil.

Puis-je recharger directement mon téléphone ou ma tablette avec ce panneau ?

Oui, grâce à l'adaptateur multifonctionnel intégré, vous pouvez connecter un câble USB-A ou USB-C pour recharger des appareils mobiles. Cependant, la sortie USB n'est pas régulée, il est recommandé d'utiliser une station d'énergie Jackery comme intermédiaire pour une charge stable.

Le panneau solaire est-il étanche ?

Oui, il possède un indice de protection IP68, ce qui signifie qu'il est totalement protégé contre la poussière et peut être immergé dans l'eau. Cependant, évitez de l'immerger intentionnellement et ne l'utilisez pas sous la pluie pour préserver sa durée de vie.

Quels accessoires sont fournis avec le Jackery SolarSaga 40 Air ?

La boîte contient : le panneau solaire, un câble de recharge solaire multifonctionnel (1,8 m), un adaptateur DC8020 vers DC7909, un câble adaptateur DC8020 vers USB-C, une trousse d'accessoires et deux mousquetons.

Comment plier et ranger le panneau solaire ?

Maintenez la face avant vers le haut, puis pliez le panneau le long des plis de gauche à droite. Fixez les boutons-pression pour sécuriser le pliage. Évitez de tirer ou d'exercer une force excessive.

Puis-je utiliser ce panneau en hiver ou par temps nuageux ?

Oui, mais la production d'énergie sera réduite. Le panneau fonctionne de -20 °C à 65 °C. Un temps nuageux diminue l'irradiance, donc la puissance de sortie sera inférieure. Pour maximiser, orientez-le directement vers le soleil.

Le panneau est-il compatible avec d'autres marques de stations d'énergie ?

Il est conçu principalement pour les stations Jackery. Les connecteurs fournis (DC8020, DC7909, USB-C) sont spécifiques aux produits Jackery. L'utilisation avec d'autres marques peut nécessiter des adaptateurs non fournis.

Que faire si l'ombre sur l'indicateur d'orientation n'est pas centrée ?

Ajustez l'angle et l'orientation du panneau jusqu'à ce que l'ombre tombe au centre du cercle blanc. Cela garantit un rendement maximal. En cours de journée, réajustez la position pour suivre le soleil.

Puis-je connecter plusieurs panneaux SolarSaga 40 Air en série ou en parallèle ?

Il n'est pas recommandé de connecter ce panneau à d'autres panneaux ou sources sans protection. La notice indique de ne pas le faire sauf si la combinaison inclut une protection contre les courants inverses et les surtensions.

Quelle est la durée de la garantie et comment la prolonger ?

La garantie standard est de 12 mois à compter de la date d'achat. Pour activer une garantie prolongée, enregistrez votre produit en ligne sur le site de Jackery ou contactez le service client à [e-mail].

MODE D'EMPLOI SolarSaga 40 Air Jackery

• Veuillez lire le manuel d'utilisation avant d'utiliser ce produit.
• Ne tordez pas les panneaux solaires.
• Ne placez pas les panneaux solaires près d'arbres, de bâtiments ou autres zones ombragées lors de leur utilisation.
• N'immergez pas les panneaux solaires dans l'eau ou tout autre liquide.
• Utilisez un chiffon humide pour les essuyer délicatement lors du nettoyage.
• N'utilisez pas ou ne stockez pas les panneaux solaires près de flammes nues ou de matières inflammables.
• Ne rayez pas les panneaux solaires avec des objets pointus.
• N'appliquez pas de substances corrosives sur les panneaux solaires.
• Ne marchez pas et ne placez pas d'objets lourds sur les panneaux solaires.
• Ne démontez pas les panneaux solaires.
• Le circuit de sortie du panneau solaire doit être raccordé correctement à l'équipement, et un branchement inversé des pôles positif et négatif est strictement interdit.
• Vérifiez l'état de branchement de tous les composants, câbles et fiches avant utilisation.
• Ne laissez pas tomber le produit, cela pourrait l'endommager à l'intérieur et le rendre inutilisable.
• Le panneau solaire n'est pas destiné à une installation permanente. Veuillez ranger les panneaux solaires en cas de vents violents, de grêle ou d'autres conditions météorologiques extrêmes afin d'éviter tout dommage ou danger potentiel.
• Dans des conditions normales, les modules photovoltaïques peuvent être exposés à des tensions ou des courants plus élevés par rapport à ceux en conditions d'essai standard. Par conséquent, pour calculer la tension nominale du composant, le courant nominal du conducteur et la taille du dispositif de commande connecté à la sortie du panneau solaire, il est nécessaire de multiplier par 1,25 les valeurs de l'intensité de court-circuit (Isc) et
• de la tension en circuit ouvert (V_oc) marquées sur le module.
• Toute détérioration du produit peut entraîner un choc électrique ou un incendie.
• N'exposez pas les panneaux solaires à une lumière artificielle intense.
• Ne connectez pas le panneau solaire à d'autres panneaux solaires ou sources d'alimentation, sauf si la combinaison comprend une protection contre les courants inverses et les surtensions.

Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes :

(1) cet appareil ne doit pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences pouvant entraîner un fonctionnement indésirable.

REMARQUE : Cet équipement a été testé et déclaré conforme aux limites concernant les appareils numériques de classe B, conformément à la partie 15 du règlement de la FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences dangereuses dans le cadre d'une installation résidentielle. Cet équipement génère, utilise et émet des ondes radios qui peuvent, si cet équipement n'est pas installé et utilisé conformément aux instructions, perturber les communications radios. Toutefois, il n'y a aucune garantie qu'aucune interférence ne se produise lors d'une installation particulière. Si cet équipement trouble la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant et en allumant cet équipement, l'utilisateur est encouragé à tenter de corriger ces interférences en essayant une ou plusieurs des mesures suivantes :

• Réorientez ou déplacez l'antenne de réception.
• Éloignez l'équipement du récepteur.
• Connectez l'équipement à une prise d'un autre circuit que celui auquel le récepteur est connecté.
• Consultez le revendeur ou bien demandez de l'aide à un technicien de radio/télévision expérimenté.

MODIFICATION: Tout changement ou modification non expressément approuvé par le titulaire de cet appareil pourrait annuler l'autorisation de l'utilisateur à utiliser l'appareil.

Contenu de la boîte

1 Jackery SolarSaga 40 Air

2 Câble de recharge solaire multifonctionnel (5,9 pi/1,8 m)

3 Manuel d'utilisation

4 Adaptateur DC8020 vers DC7909

5 Câble adaptateur DC8020 vers USB-C (6,9 po/17 cm)

6 Trousse d'accessoires

7 Mousquetons ×2

Remarque

Les câbles sont uniquement compatibles avec le panneau solaire SolarSaga 40 Air (JS-40B). Ne les utilisez pas avec d'autres modèles de panneaux solaires.

Chargement de la station d'énergie portable jackery

Branchez le câble de recharge solaire au panneau solaire et au port d'entrée CC de la station d'énergie portable.

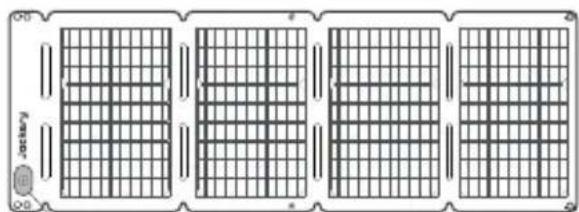

• Vue de face

Indicateur d'orientation Boîte de jonction

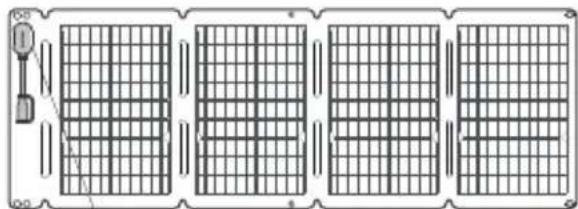

• Vue arrière

Le produit est fourni avec des adaptateurs permettant de le connecter à différentes stations d'énergie portable Jackery via leurs ports d'entrée CC.

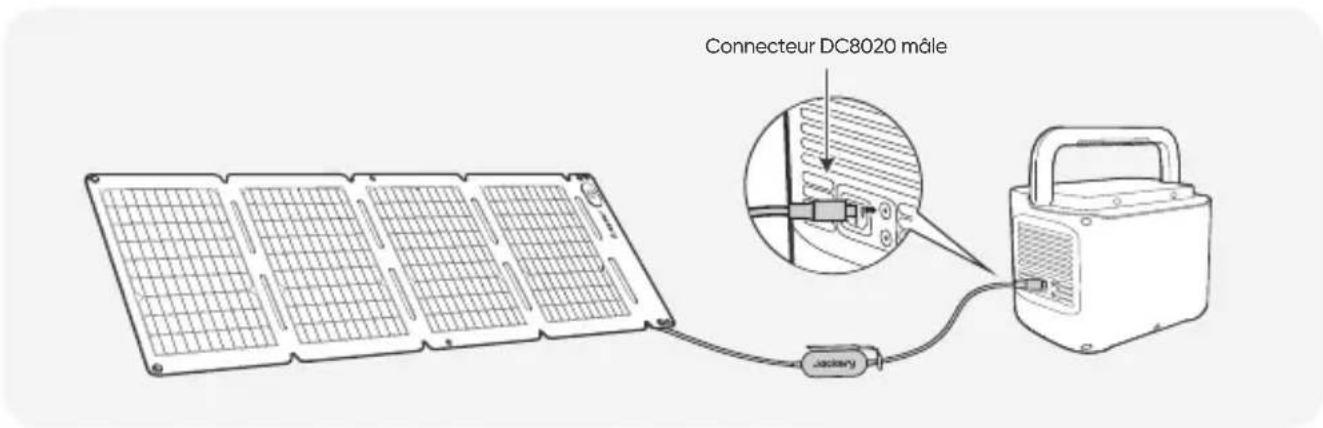

• Connecteur DC8020

Compatible avec les stations d'énergie portables Jackery disposant d'un ou plusieurs ports d'entrée DC8020.

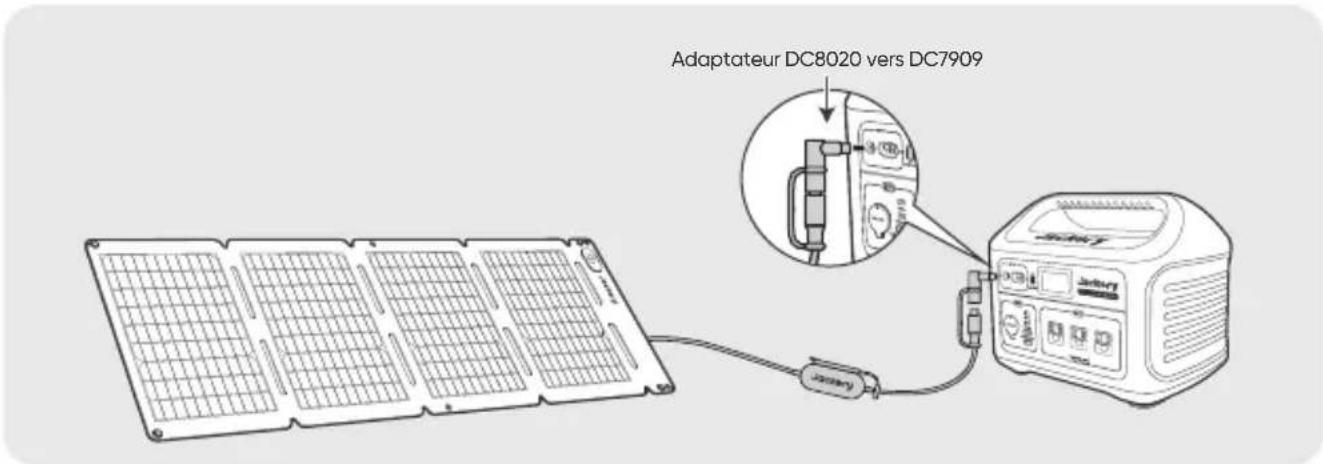

• Adaptateur DC8020 vers DC7909

Compatible avec les stations d'énergie portables Jackery équipées d'un ou plusieurs ports d'entrée DC7909.

• Câble adaptateur DC8020 vers usb-c

Remarque

Le câble adaptateur DC8020 vers USB-C est uniquement destiné à la recharge des stations Jackery. Ne pas l'utiliser pour d'autres appareils.

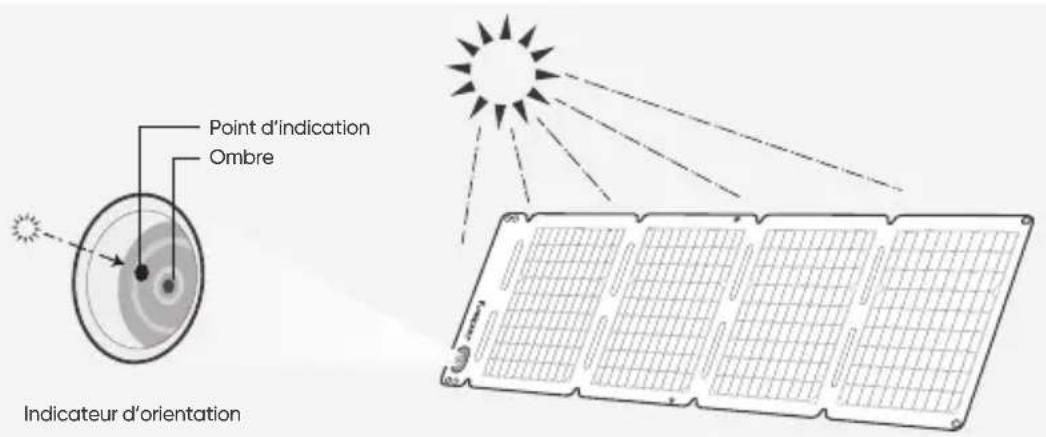

Indicateur d'orientation

Les poignées sont équipées d'un indicateur d'orientation. Lorsque les rayons du soleil touchent la surface, une ombre apparaît sur l'indicateur.

Si elle est positionnée dans le cercle intérieur blanc, le panneau solaire est bien orienté face au soleil et il peut produire de l'énergie de façon optimale. En revanche, si elle est positionnée à un autre endroit, vous devez ajuster la position du panneau solaire jusqu'à ce que l'ombre pointe au centre.

L'ombre est positionnée dans le cercle intérieur blanc

L'ombre n'est pas positionnée dans le cercle intérieur blanc

Remarque

Pour maximiser la production d'énergie, ajustez la position du SolarSaga 40 Air au cours de la journée pour que la surface du panneau soit pleinement exposée aux rayons du soleil.

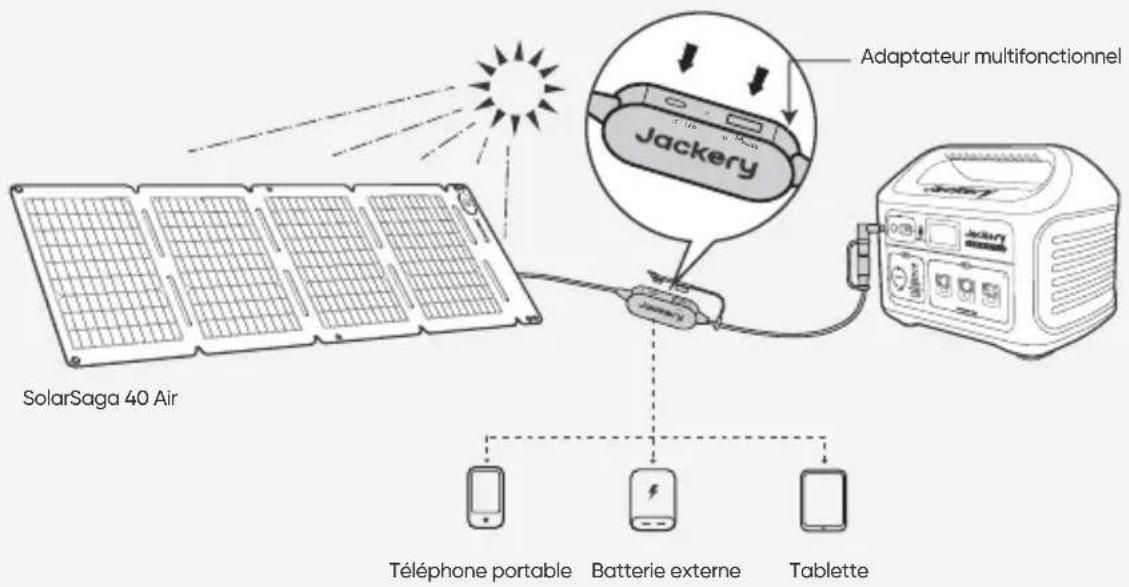

Alimentez votre appareil


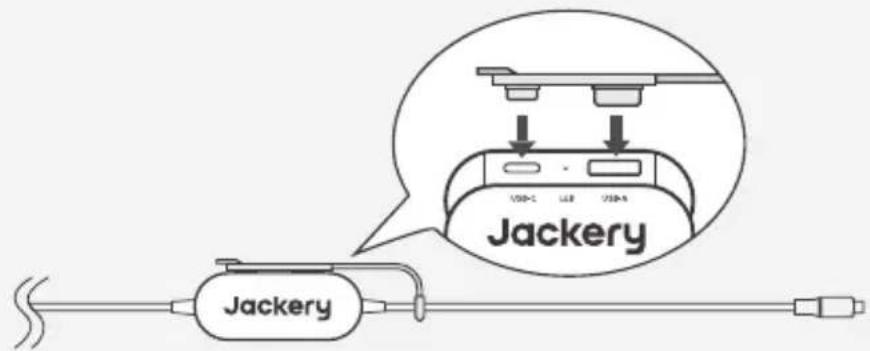

Insérez le bouchon en caoutchouc lorsque les ports USB ne sont pas utilisés pour éviter la poussière.

Stockage du panneau solaire

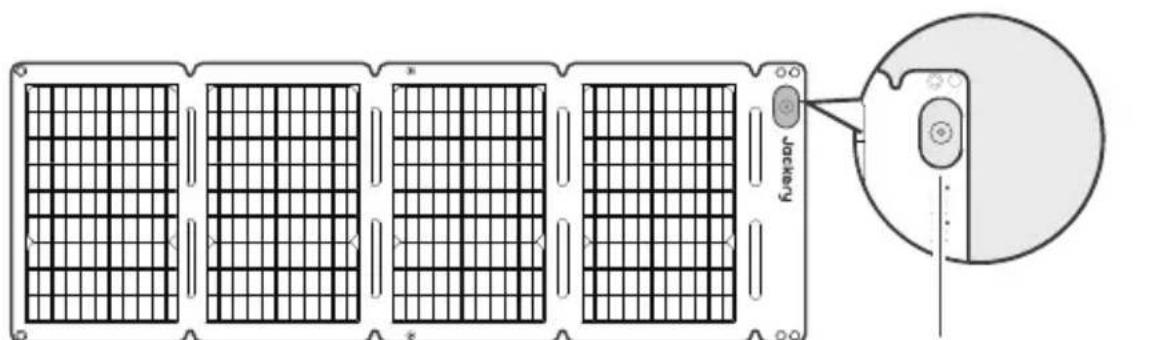

1. Maintenez la face avant du panneau solaire orientée vers le haut.

Indicateur d'angle solaire

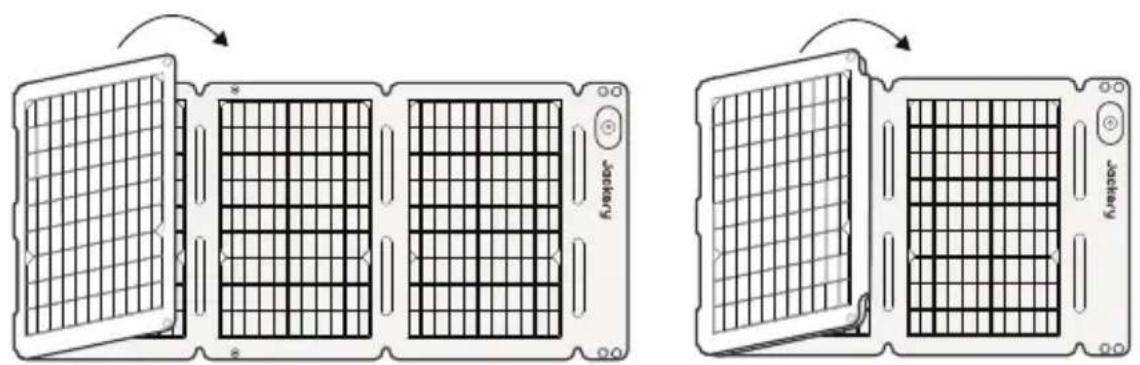

1. Pliez le panneau solaire le long des plis, de gauche à droite, comme illustré sur la figure. Manipulez avec précaution. Ne tirez pas et n'exercez pas de force excessive sur le panneau solaire.

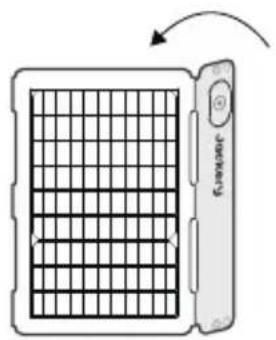

1. Une fois le pliage terminé, fixez les boutons-pression pour sécuriser le panneau solaire.

Nom du produit	Jackery SolarSaga 40 Air
Modèle	JS-40B
Données électriques	STC*	BNPI*
Puissance maximale (Rmax)	40W±5%	44W±5%
Tension en circuit ouvert (Voc)	25V±5%	25V±5%
Intensité de court-circuit (Isd)	2,07A±5%	2,3A±5%
Tension au point de puissance maximale (Vmp)	20,5V±5%	20,5V±5%
Courant au point de puissance maximale (Inp)	1,96A±5%	2,11A±5%
Tension maximale du système	30V
Courant maximal inverse	6A
Indice de Protection (IP)	IP68
Classe de protection contre les chocs électriques	Classe III
Dimensions (À l'exclusion de la boîte de jonction)	Déplié : 37,9 × 13,4 × 0,1 po / 962 × 339 × 2,5 mm
	Plié : 9,1 × 13,4 × 0,8 po / 232 × 339 × 20 mm
Poids	1,98 lb ± 0,44 lb / 0,9 kg ± 0,2 kg
Plage de température de fonctionnement	-4°F à 149°F / -20°C à 65°C
Coefficient de bifacialité (arrière/avant)	Pmax>65%, Voc>95%, Isc>65%
Coefficient de température de tension	-0,3%/°C
Coefficient de température de puissance	-0,39%/°C
Produits de consommation photovoltaïques	IEC TS 63163 Catégorie de produits de consommation 1

* STC - Conditions de test standard (1000W/m², 25°C, AM 1,5) * BNPI - Irradiance nominale bifaciale (Avant 1000W/m², Arrière 135W/m², 25°C, AM 1,5)

● Adaptateur multifonctionnel

Sortie USB-A	5 V---2,4 A
Sortie USB-C	5 V---3 A

Garantie standard

La garantie limitée de Jackery couvre le produit de l'acheteur initial contre les défauts de matériaux et de fabrication pour une durée de 12 mois à compter de la date d'achat. Les dommages résultant d'une usure normale, d'une altération, d'un usage abusif, d'une négligence, d'un accident, d'une réparation effectuée par toute entité autre que le service après-vente agréé ou de catastrophes naturelles ne sont pas inclus.

Pendant la période de garantie et après vérification des défauts, ce produit pourra être remplacé une fois qu'il aura été renvoyé, accompagné de son justificatif d'achat.

Garantie prolongée

Pour activer la prolongation de la garantie, vous devez enregistrer votre produit en ligne ou contacter le service client à l'adresse [e-mail].

Nous contacter

Pour toutes demandes ou observations relatives à nos produits, envoyez-nous un email à l'adresse [e-mail]. Nous vous répondrons dans les meilleurs délais. Si vous rencontrez des problèmes relatifs à la qualité avec le produit, vous pouvez demander son remplacement ou son remboursement en remplissant et soumettant le formulaire de demande à l'adresse www.jackery.com.

Service client

Garantie limitée de 1 an

[e-mail]

Assistance technique à vie
