SolarSaga 500 X - Panneau solaire Jackery - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Panneau solaire pliable portable
Marque	Jackery
Modèle	SolarSaga 500 X (JS-500A)
Puissance nominale	500 W
Type de cellules	Silicium monocristallin (estimation)
Connecteur de sortie	Anderson DC
Câble inclus	Adaptateur Anderson vers DC8020 de 5 m
Compatibilité stations Jackery	Explorer 1000 V2, 1000 Plus, 1000 Pro, 1500 Pro, 2000 V2, 2000 Plus, 2000 Pro, 3000 Pro, 600 Plus, 880 Pro

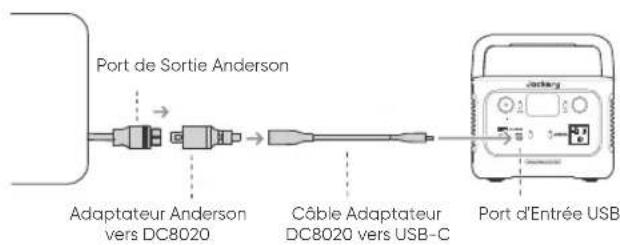

Méthode de connexion	Connecter le port Anderson au câble adaptateur, puis le DC8020 à la station
Entretien et nettoyage	Nettoyer avec un chiffon doux et de l'eau savonneuse, éviter les produits abrasifs
Sécurité	Ne pas exposer à des températures extrêmes, éviter de plier excessivement, protéger des courts-circuits
Pièces détachées disponibles	Adaptateur Anderson vers DC8020
Réparabilité	Réparation par un professionnel recommandée
Utilisation recommandée	Recharge de stations d'alimentation Jackery en extérieur
Garantie	Consulter le site Jackery pour les détails
Pays d'origine	Chine (estimation)

FOIRE AUX QUESTIONS - SolarSaga 500 X Jackery

Comment connecter le panneau solaire SolarSaga 500 X à une station Jackery ?

Connectez le port de sortie Anderson DC du panneau au câble adaptateur Anderson vers DC8020 (inclus). Ensuite, branchez le connecteur DC8020 dans le port d'entrée DC de votre station Jackery compatible.

Quelles stations Jackery sont compatibles avec le SolarSaga 500 X ?

Les stations avec entrée DC8020 comme les Explorer 1000 V2, 1000 Plus, 1000 Pro, 1500 Pro, 2000 V2, 2000 Plus, 2000 Pro, 3000 Pro, 600 Plus et 880 Pro sont compatibles.

Que faire si le panneau ne produit pas d'électricité ?

Vérifiez d'abord que le panneau est exposé à la lumière directe du soleil. Assurez-vous que les connexions sont bien branchées et que le câble n'est pas endommagé. Si le problème persiste, contactez le service client Jackery.

Puis-je utiliser le panneau par temps nuageux ?

Oui, le panneau peut produire de l'électricité même par temps nuageux, mais avec un rendement réduit. Par temps très couvert, la production peut être inférieure à 20% de la puissance nominale.

Comment nettoyer et entretenir le panneau SolarSaga 500 X ?

Utilisez un chiffon doux et humide avec de l'eau savonneuse pour nettoyer la surface. N'utilisez jamais de produits abrasifs ou de solvants. Laissez sécher complètement avant de plier ou ranger.

Le panneau est-il résistant à l'eau ?

Le panneau est conçu pour résister à des conditions extérieures modérées (pluie légère), mais il n'est pas étanche. Ne l'immergez pas et protégez les connecteurs de l'humidité.

Puis-je connecter plusieurs panneaux SolarSaga 500 X en série ou en parallèle ?

Le panneau n'est pas conçu pour une connexion en série ou parallèle directe. Pour augmenter la puissance, utilisez un contrôleur de charge adapté ou connectez chaque panneau à une station Jackery séparée.

Quelle est la longueur du câble fourni ?

Le câble adaptateur Anderson vers DC8020 mesure 5 mètres, ce qui permet une certaine flexibilité de placement.

Le panneau est-il pliable et facile à transporter ?

Oui, le SolarSaga 500 X est un panneau pliable conçu pour le transport. Il se replie en un format compact avec une poignée pour un transport facile.

Où puis-je trouver des pièces de rechange ou des accessoires ?

Les pièces détachées comme le câble adaptateur sont disponibles sur le site officiel Jackery ou auprès des revendeurs agréés.

MODE D'EMPLOI SolarSaga 500 X Jackery

Guide de connexion du générateur solaire Jackery

TABLE DES MATIÈRES

Mini Jackery Panneau Solaire SolarSaga 40 (JS-40A) 13

Jackery Panneau Solaire SolarSaga 60 (SPL061) 14

Jackery Panneau Solaire SolarSaga 80 (JS-BOA) 15

Jackery Panneau Solaire SolarSaga 100 (JS-100A) 16

Jackery Panneau Solaire SolarSaga 100 (JS-100C) 17

Jackery Panneau Solaire SolarSaga 100 (JS-100D) 18

Jackery Panneau Solaire SolarSaga 100 Prime (JS-100E) 19

Jackery Panneau Solaire SolarSaga 100 (JS-100F) 20

Jackery Panneau Solaire SolarSaga 200 (JS-200A) 21

Jackery Panneau Solaire SolarSaga 200 (JS-200C) 22

Jackery Panneau Solaire SolarSaga 200 (JS-200D) 23

Jackery Panneau Solaire SolarSaga 85/SolarSaga 500 X (JS-85A/JS-500A) 24

Mini Jackery Panneau Solaire SolarSaga 40 (JS-40A)

FR

Entrée CC	Station d'Alimentation Portable	Méthode de Connexion Détails de la Connexion

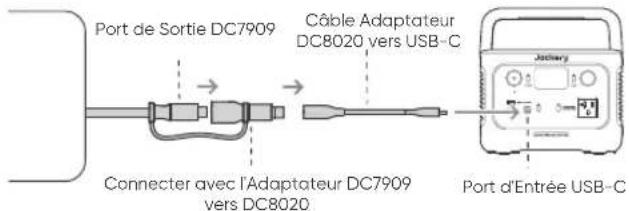

USB-C	Explorer 100 PlusExplorer 240 V2Explorer 280 PlusExplorer 300 Plus	1. Connectez le port de sortie DC8020 du panneau solaire au port d'entrée du câble adaptateur DC8020 vers USB-C.2. Connectez le port de sortie USB-C au port d'entrée DC de la station d'alimentation.	Port d'Entrée USB-CCâble

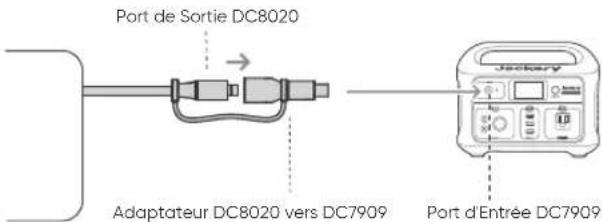

DC7909	Explorer 160Explorer 290 PlusExplorer 1000Explorer 240Explorer 290Explorer 300Explorer 500Explorer 550Explorer 880	* Si des pièces sont manquantes, veuillez contacter le service à la clientèle de Jackery.1. Connectez le port de sortie DC8020 du panneau solaire à l'adaptateur DC8020 vers DC7909.2. Connectez le port de sortie DC7909 au port d'entrée DC de la station d'alimentation.

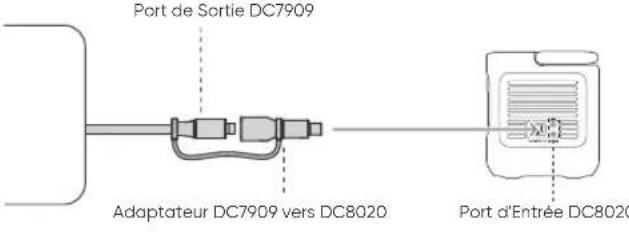

DC8020	Explorer 1000 V2Explorer 1000 PlusExplorer 1000 ProExplorer 1500Explorer 1500 ProExplorer 2000 V2Explorer 2000 PlusExplorer 2000 ProExplorer 3000 ProExplorer 600 PlusExplorer 700 PlusExplorer 880 Pro	Connectez le port de sortie DC8020 du panneau solaire au port d'entrée DC de la station d'alimentation.	Port d'Entrée DC8020

Jackery Panneau Solaire SolarSaga 60 (SPL061)

Entrée CC	Station d'Alimentation Portable	Méthode de Connexion Détails de la Connexion
USB-C	Explorer 100 PlusExplorer 240 V2Explorer 280 PlusExplorer 300 Plus	Le câble adaptateur DC8020 vers USB-C est vendu séparément.1. Connectez le port de sortie DC7909 du panneau solaire à l'adaptateur DC7909 vers DC8020.2. Connectez le port de sortie DC8020 au câble adaptateur DC8020 vers USB-C.3. Connectez le port de sortie USB-C au port d'entrée DC de la station d'alimentation.

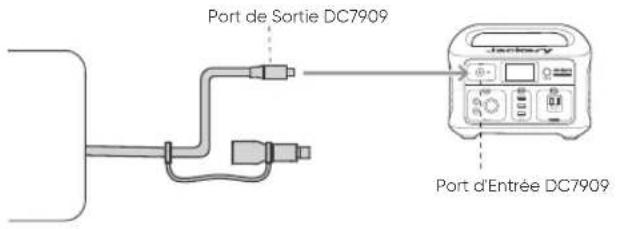

DC7909	Explorer 160Explorer 290 PlusExplorer 1000Explorer 240Explorer 290Explorer 300Explorer 500Explorer 550Explorer 880	Connectez le port de sortie DC7909 du panneau solaire au port d'entrée DC de la station d'alimentation.
DC8020	Explorer 1000 V2Explorer 1000 PlusExplorer 1000 ProExplorer 1500Explorer 1500 ProExplorer 2000 V2Explorer 2000 PlusExplorer 2000 ProExplorer 3000 ProExplorer 600 PlusExplorer 700 PlusExplorer 880 Pro	1. Connectez le port de sortie DC7909 du panneau solaire à l'adaptateur DC7909 vers DC8020.2. Connectez le port de sortie DC8020 de l'adaptateur au port d'entrée DC de la station d'alimentation.

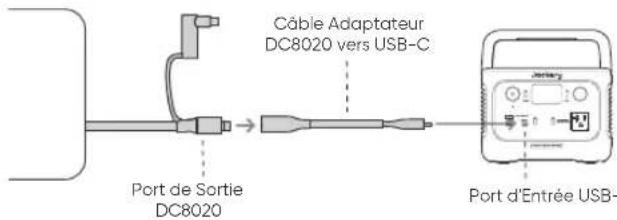

Jackery Panneau Solaire SolarSaga 80 (JS-80A)

FR

Entrée CC	Station d'Alimentation Portable	Méthode de Connexion Détails de la Connexion
USB-C	Explorer 100 PlusExplorer 240 V2Explorer 280 PlusExplorer 300 Plus	Le câble adaptateur DC8020vers USB-C est venduséparément.1. Connectez le port de sortieDC8020 du panneau solaire auport d'entrée du câbleadaptateur DC8020 versUSB-C.2. Connectez le port de sortieUSB-C au port d'entrée DC dela station d'alimentation.	C

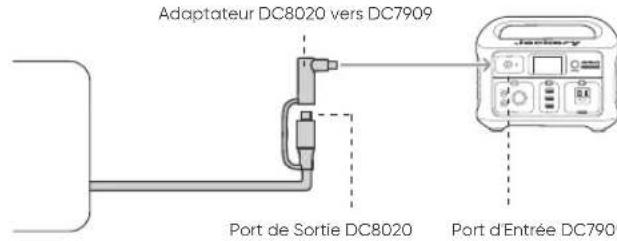

DC7909	Explorer 160Explorer 290 PlusExplorer 1000Explorer 240Explorer 290Explorer 300Explorer 500Explorer 550Explorer 880	1. Connectez le port desortie DC8020 dupanneau solaire àl'adaptateur DC8020 versDC7909 du câble.2. Connectez le port desortie DC7909 del'adaptateur au portd'entrée DC de la stationd'alimentation.	?
DC8020	Explorer 1000 V2Explorer 1000 PlusExplorer 1000 ProExplorer 1500Explorer 1500 ProExplorer 2000 V2Explorer 2000 PlusExplorer 2000 ProExplorer 3000 ProExplorer 600 PlusExplorer 700 PlusExplorer 880 Pro	Connectez le port desortie DC8020 dupanneau solaire auport d'entrée DC dela stationd'alimentation.	D

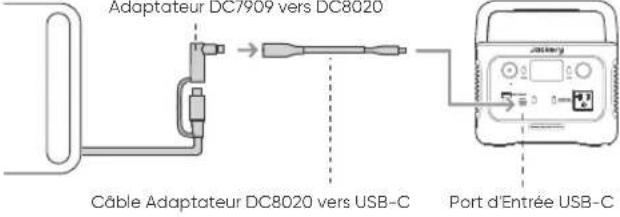

Jackery Panneau Solaire SolarSaga 100 (JS-100A)

Entrée CC	Station d'Alimentation Portable	Méthode de Connexion Détails de la Connexion
	Explorer 100 PlusExplorer 240 V2Explorer 280 PlusExplorer 300 Plus	Le câble adaptateur DC8020 vers USB-C est vendu séparément.1. Connectez le port de sortie DC7909 du panneau solaire à l'adaptateur DC7909 vers DC8020.2. Connectez le port de sortie DC8020 au câble adaptateur DC8020 vers USB-C.3. Connectez le port de sortie USB-C au port d'entrée DC de la station d'alimentation.

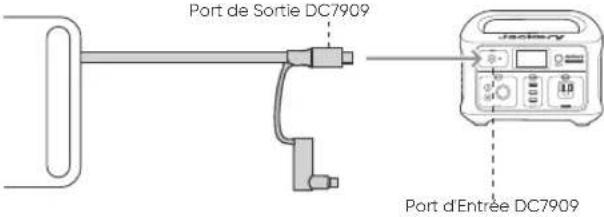

	Explorer 160Explorer 290 PlusExplorer 1000Explorer 240Explorer 290Explorer 300Explorer 500Explorer 550Explorer 880	Connectez le port de sortie DC7909 du panneau solaire au port d'entrée DC de la station d'alimentation.

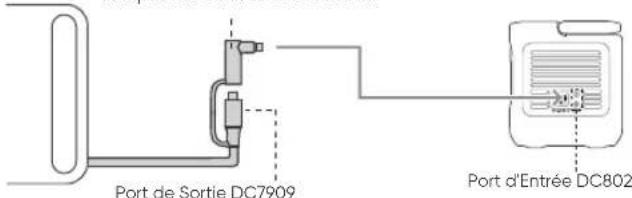

20	Explorer 1000 V2Explorer 1000 PlusExplorer 1000 ProExplorer 1500Explorer 1500 ProExplorer 2000 V2Explorer 2000 PlusExplorer 2000 ProExplorer 3000 ProExplorer 600 PlusExplorer 700 PlusExplorer 880 Pro	1. Connectez le port de sortie DC7909 du panneau solaire à l'adaptateur DC7909 vers DC8020.2. Connectez le port de sortie DC8020 de l'adaptateur au port d'entrée DC de la station d'alimentation.	Adaptateur DC7909 vers DC8020

Jackery Panneau Solaire SolarSaga 100 (JS-100C)

FR

Entrée CC	Station d'Alimentation Portable	Méthode de Connexion Détails de la Connexion
USB-C	Explorer 100 PlusExplorer 240 V2Explorer 280 PlusExplorer 300 Plus	Le câble adaptateur DC8020 vers USB-C est vendu séparément.1. Connectez le port de sortie DC7909 du panneau solaire à l'adaptateur DC7909 vers DC8020.2. Connectez le port de sortie DC8020 au câble adaptateur DC8020 vers USB-C.3. Connectez le port de sortie USB-C au port d'entrée DC de la station d'alimentation.
DC7909	Explorer 160Explorer 290 PlusExplorer 1000Explorer 240Explorer 290Explorer 300Explorer 500Explorer 550Explorer 880	Connectez le port de sortie DC7909 du panneau solaire au port d'entrée DC de la station d'alimentation.
DC8020	Explorer 1000 V2Explorer 1000 PlusExplorer 1000 ProExplorer 1500Explorer 1500 ProExplorer 2000 V2Explorer 2000 PlusExplorer 2000 ProExplorer 3000 ProExplorer 600 PlusExplorer 700 PlusExplorer 880 Pro	1. Connectez le port de sortie DC7909 du panneau solaire à l'adaptateur DC7909 vers DC8020 du câble.2. Connectez le port de sortie DC8020 de l'adaptateur au port d'entrée DC de la station d'alimentation.

Jackery Panneau Solaire SolarSaga 100 (JS-100D)

Entrée CC	Station d'Alimentation Portable	Méthode de Connexion Détails de la Connexion
USB-C	Explorer 100 PlusExplorer 240 V2Explorer 280 PlusExplorer 300 Plus	Le câble adaptateur DC8020vers USB-C est venduséparément.1. Connectez le port de sortieDC8020 du panneau solaire auport d'entrée du câbleadaptateur DC8020 vers USB-C.2. Connectez le port de sortieUSB-C au port d'entrée DC de lastation d'alimentation.
DC7909	Explorer 160Explorer 290 PlusExplorer 1000Explorer 240Explorer 290Explorer 300Explorer 500Explorer 550Explorer 880	Les utilisateurs doivent acheterun adaptateur DC8020 versDC7909 séparément.1. Connectez le port de sortieDC8020 du panneau solaire àl'adaptateur DC8020 versDC7909.2. Connectez le port de sortieDC7909 de l'adaptateur au portd'entrée DC de la stationd'alimentation.
DC8020	Explorer 1000 V2Explorer 1000 PlusExplorer 1000 ProExplorer 1500Explorer 1500 ProExplorer 2000 V2Explorer 2000 PlusExplorer 2000 ProExplorer 3000 ProExplorer 600 PlusExplorer 700 PlusExplorer 880 Pro	Connectez le port desortie DC8020 dupanneau solaire au portd'entrée DC de la stationd'alimentation.

Jackery Panneau Solaire SolarSaga 100 Prime (JS-100E)

FR

Entrée CC	Station d'Alimentation Portable	Méthode de Connexion Détails de la Connexion

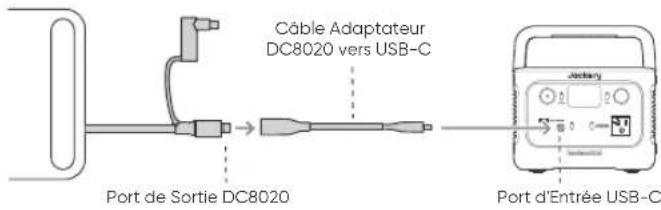

USB-C	Explorer 100 PlusExplorer 240 V2Explorer 280 PlusExplorer 300 Plus	Le câble adaptateur DC8020 vers USB-C est vendu séparément.1. Connectez le port de sortie Anderson DC du panneau solaire à l'adaptateur Anderson vers DC8020 du câble.2. Connectez le port de sortie DC8020 au câble adaptateur DC8020 vers USB-C.3. Connectez le port de sortie USB-C au port d'entrée DC de la station d'alimentation.	-C

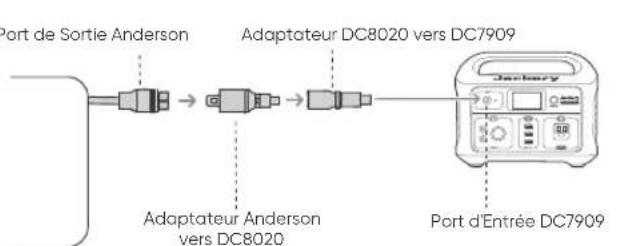

DC7909	Explorer 160Explorer 290 PlusExplorer 1000Explorer 240Explorer 290Explorer 300Explorer 500Explorer 550Explorer 880	Les utilisateurs doivent acheter un adaptateur DC8020 vers DC7909 séparément.1. Connectez le port de sortie Anderson DC du panneau solaire à l'adaptateur Anderson vers DC8020 du câble.2. Connectez le port de sortie DC8020 à l'adaptateur DC8020 vers DC7909.3. Connectez le port de sortie DC7909 au port d'entrée DC de la station d'alimentation.

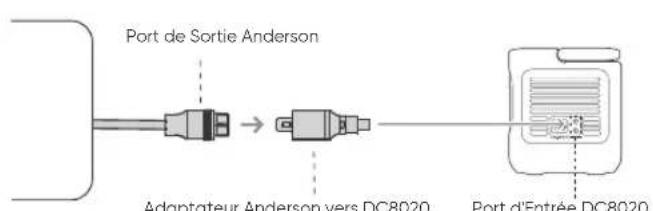

DC8020	Explorer 1000 V2Explorer 1000 PlusExplorer 1000 ProExplorer 1500Explorer 1500 ProExplorer 2000 V2Explorer 2000 PlusExplorer 2000 ProExplorer 3000 ProExplorer 600 PlusExplorer 700 PlusExplorer 880 Pro	1. Connectez le port de sortie Anderson DC du panneau solaire à l'adaptateur Anderson vers DC8020 du câble.2. Connectez le port de sortie DC8020 au port d'entrée DC de la station d'alimentation.

Jackery Panneau Solaire SolarSaga 100 (JS-100F)

Entrée CC	Station d'Alimentation Portable	Méthode de Connexion Détails de la Connexion
USB-C	Explorer 100 PlusExplorer 240 V2Explorer 280 PlusExplorer 300 Plus	Le câble adaptateur DC8020 vers USB-C est vendu séparément.1. Connectez le port de sortie DC8020 du panneau solaire au câble adaptateur DC8020 vers USB-C.2. Connectez le port de sortie USB-C au port d'entrée DC de la station d'alimentation.
DC7909	Explorer 160Explorer 290 PlusExplorer 1000Explorer 240Explorer 290Explorer 300Explorer 500Explorer 550Explorer 880	1. Connectez le port de sortie DC8020 du panneau solaire à l'adaptateur DC8020 vers DC7909.2. Connectez le port de sortie DC7909 de l'adaptateur ou port d'entrée DC de la station d'alimentation.
DC8020	Explorer 1000 V2Explorer 1000 PlusExplorer 1000 ProExplorer 1500Explorer 1500 ProExplorer 2000 V2Explorer 2000 PlusExplorer 2000 ProExplorer 3000 ProExplorer 600 PlusExplorer 700 PlusExplorer 880 Pro	Connectez le port de sortie DC8020 du panneau solaire ou port d'entrée DC de la station d'alimentation.	20

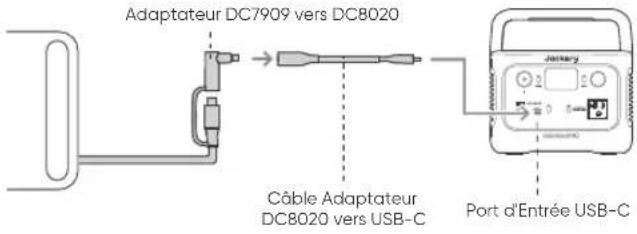

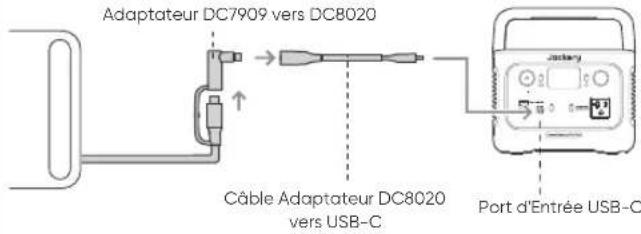

Jackery Panneau Solaire SolarSaga 200 (JS-200A)

FR

Entrée CC	Station d'Alimentation Portable	Méthode de Connexion Détails de la Connexion
USB-C	Explorer 100 PlusExplorer 240 V2Explorer 280 PlusExplorer 300 Plus	Le câble adaptateur DC8020vers USB-C est venduséparément.1. Connectez le port de sortieDC7909 du panneau solaire àl'adaptateur DC7909 versDC8020.2. Connectez le port de sortieDC8020 au câble adaptateurDC8020 vers USB-C.3. Connectez le port de sortieUSB-C au port d'entrée DCde la station d'alimentation.

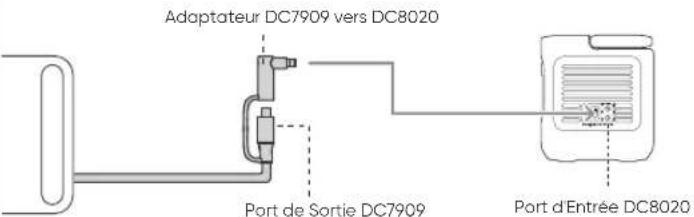

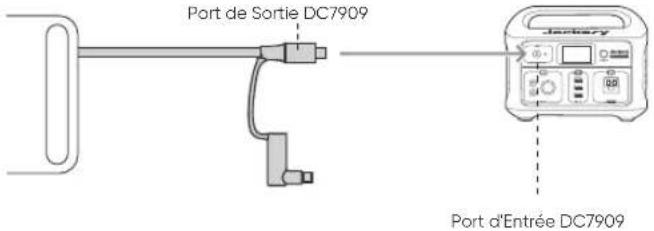

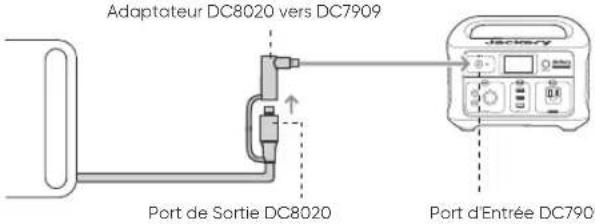

DC7909	Explorer 160Explorer 290 PlusExplorer 1000Explorer 240Explorer 290Explorer 300Explorer 500Explorer 550Explorer 880	Connectez le port desortie DC7909 dupanneau solaire au portd'entrée DC de lastation d'alimentation.

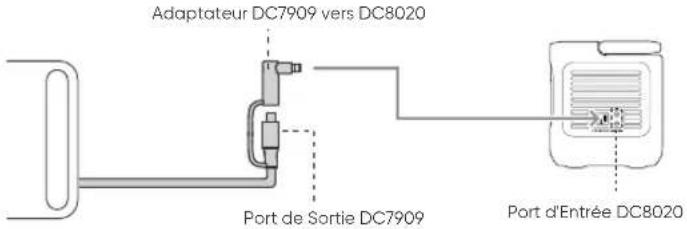

DC8020	Explorer 1000 V2Explorer 1000 PlusExplorer 1000 ProExplorer 1500Explorer 1500 ProExplorer 2000 V2Explorer 2000 PlusExplorer 2000 ProExplorer 3000 ProExplorer 600 PlusExplorer 700 PlusExplorer 880 Pro	1. Connectez le port desortie DC7909 du panneausolaire à l'adaptateurDC7909 vers DC8020.2. Connectez le port desortie DC8020 del'adaptateur au portd'entrée DC de la stationd'alimentation.

Jackery Panneau Solaire SolarSaga 200 (JS-200C)

Entrée CC	Station d'Alimentation Portable	Méthode de Connexion	Détails de la Connexion
USB-C	Explorer 100 PlusExplorer 240 V2Explorer 280 PlusExplorer 300 Plus	Le câble adaptateur DC8020vers USB-C est venduséparément.1. Connectez le port de sortieDC7909 du panneau solaire àl'adaptateur DC7909 versDC8020.2. Connectez le port de sortieDC8020 au câble adaptateurDC8020 vers USB-C.3. Connectez le port de sortieUSB-C au port d'entrée DCde la station d'alimentation.
DC7909	Explorer 160Explorer 290 PlusExplorer 1000Explorer 240Explorer 290Explorer 300Explorer 500Explorer 550Explorer 880	Connectez le port desortie DC7909 dupanneau solaire au portd'entrée DC de lastation d'alimentation.	Port d'Entrée DC7909
DC8020	Explorer 1000 V2Explorer 1000 PlusExplorer 1000 ProExplorer 1500Explorer 1500 ProExplorer 2000 V2Explorer 2000 PlusExplorer 2000 ProExplorer 3000 ProExplorer 600 PlusExplorer 700 PlusExplorer 880 Pro	1. Connectez le port desortie DC7909 du panneausolaire à l'adaptateurDC7909 vers DC8020.2. Connectez le port desortie DC8020 del'adaptateur au portd'entrée DC de la stationd'alimentation.

Jackery Panneau Solaire SolarSaga 200 (JS-200D)

FR

Entrée CC	Station d'Alimentation Portable	Méthode de Connexion	Détails de la Connexion
USB-C	Explorer 100 PlusExplorer 240 V2Explorer 280 PlusExplorer 300 Plus	Le câble adaptateur DC8020vers USB-C est venduséparément.1. Connectez le port de sortieDC8020 du panneau solaireau port d'entrée du câbleadaptateur DC8020 versUSB-C.2. Connectez le port de sortieUSB-C au port d'entrée DDece la station d'alimentation.	C
DC7909	Explorer 160Explorer 290 PlusExplorer 1000Explorer 240Explorer 290Explorer 300Explorer 500Explorer 550Explorer 880	1. Connectez le port de sortieDC8020 du panneau solaire àl'adaptateur DC8020 versDC7909 du câble.2. Connectez le port de sortieDC7909 de l'adaptateur auport d'entrée DC de la stationd'alimentation.	P
DC8020	Explorer 1000 V2Explorer 1000 PlusExplorer 1000 ProExplorer 1500Explorer 1500 ProExplorer 2000 V2Explorer 2000 PlusExplorer 2000 ProExplorer 3000 ProExplorer 600 PlusExplorer 700 PlusExplorer 880 Pro	Connectez le port de sortieDC8020 du panneau solaireau port d'entrée DC de lastation d'alimentation.

Jackery Panneau Solaire SolarSaga 85/SolarSaga 500 X (JS-85A/JS-500A)

Entrée CC	Station d'Alimentation Portable	Méthode de Connexion	Détails de la Connexion
DYKHDC8020	Explorer 1000 V2Explorer 1000 PlusExplorer 1000 ProExplorer 1500 ProExplorer 2000 V2Explorer 2000 PlusExplorer 2000 ProExplorer 3000 ProExplorer 600 PlusExplorer 880 Pro	1. Connectez le port de sortie Anderson DC du panneau solaire à l'adaptateur Anderson vers DC8020 de 5m inclus.2. Connectez le port de sortie DC8020 à la station d'alimentation.	Adaptateur Anderson vers DC8020 Port d'Entrée DC8020
