Tipo de producto	Sistema de filtración de agua de encimera en tres etapas
Marca	Brondell
Modelo	Cypress H630
Dimensiones (L x An x Al)	10,5 cm x 35 cm x 27,5 cm (4,1" x 13,8" x 10,8")
Peso neto	3 kg (6,6 lbs)
Temperatura de funcionamiento	4,4 °C a 37,8 °C (40 °F a 100 °F)
Presión de funcionamiento	0,14 MPa a 0,83 MPa (20 a 120 PSI)
Caudal nominal	1,9 L/min (0,5 GPM)
Etapas de filtración	3 etapas: Composite Plus, Nanotrap, Carbón
Filtro Composite Plus (HF-31)	Reduce las partículas (arena, óxido); vida útil 6 meses
Filtro Nanotrap (HF-32)	Reduce los microorganismos (bacterias, virus, esporas); vida útil 12 meses
Filtro de carbón (HF-33)	Reduce el cloro, los olores, la turbidez; vida útil 6 meses (150 galones/570 L para COV, hasta 5000 galones/18930 L para cloro estético)
Instalación	Sobre encimera con derivación al grifo (incluida) o bajo fregadero con válvula en T (opcional)
Alimentación eléctrica	Ninguna (funcionamiento sin electricidad)
Aguas residuales	Ninguna
Tanque de almacenamiento	Ninguno
Tecnología	Nanotrap patentada, filtración triple
Certificaciones	Probado y certificado por la WQA según NSF/ANSI 42, 53 y 401
Garantía	1 año limitada (piezas y mano de obra)
Mantenimiento	Limpieza periódica del caño vertedor y de la derivación; enjuague de 10 minutos después del cambio de filtro
Seguridad	No usar con agua microbiológicamente peligrosa sin desinfección adecuada; presión máxima 120 PSI
Piezas de repuesto	Filtros HF-31, HF-32, HF-33, herramienta de conexión, derivación, válvula en T (opcional)
Reparabilidad	Reemplazo fácil de los filtros por el usuario; asistencia al cliente disponible

Preguntas frecuentes - Cypress H630 Brondell

¿Cómo instalar el filtro de agua Brondell Cypress H630 en un grifo estándar?

La instalación se realiza en menos de 10 minutos. Retire el aireador del grifo, fije la derivación incluida con su arandela de goma, luego conecte el tubo blanco en la parte posterior del aparato. Abra el agua y enjuague durante 10 minutos antes del primer uso. Consulte el manual para obtener detalles completos.

¿Cuál es la vida útil de los filtros y cuándo deben reemplazarse?

El filtro Composite Plus (HF-31) y el filtro de carbón (HF-33) tienen una vida útil de 6 meses. El filtro Nanotrap (HF-32) dura 12 meses. La capacidad del filtro de carbón es de 150 galones para COV y hasta 5 000 galones para cloro estético. El reemplazo regular es esencial para mantener el rendimiento.

¿Qué contaminantes elimina el Brondell Cypress H630?

El sistema reduce el cloro, las partículas, la turbidez, los quistes (99,98 %), los COV (99,8 %), los microplásticos, las microcistinas y diversos productos farmacéuticos y pesticidas (consulte la ficha técnica certificada NSF/ANSI 42, 53 y 401). Conserva los minerales beneficiosos.

¿Por qué el agua filtrada está turbia después de la instalación o el cambio de filtro?

Un aspecto turbio es normal durante los primeros usos debido al aire y al polvo de carbón en los filtros nuevos. Deje correr el agua de forma continua durante al menos 10 minutos para enjuagar el sistema. El agua vuelve a ser clara después de este enjuague.

¿Puedo usar este sistema con agua de pozo o no tratada?

No, el sistema está diseñado para agua ya tratada según los estándares de los sistemas públicos. No usar con agua microbiológicamente peligrosa o de calidad desconocida sin una desinfección adecuada antes o después del sistema.

¿El Brondell Cypress H630 elimina los sólidos disueltos totales (TDS)?

No, el sistema no está diseñado para eliminar los minerales disueltos beneficiosos. No se espera una disminución significativa del TDS. Reduce los contaminantes solubles nocivos que los lectores de TDS baratos no detectan.

¿Qué hacer si el caudal de agua filtrada disminuye?

Verifique que los filtros no estén obstruidos y que se reemplacen a tiempo. Asegúrese de que la presión del agua esté dentro del rango recomendado (20-120 PSI). Una disminución de la temperatura también puede reducir el caudal. Reemplace los filtros si es necesario.

¿Cómo limpiar el caño vertedor y la derivación?

Desenrosque el caño vertedor o la derivación girando en el sentido de las agujas del reloj, lávelos con agua corriente, séquelos con un paño seco y luego vuelva a enroscar girando en sentido contrario. Limpie periódicamente para evitar la acumulación de residuos.

¿El sistema necesita electricidad o produce aguas residuales?

No, el Brondell Cypress H630 funciona sin electricidad y no produce aguas residuales. Utiliza la presión del agua del grifo para filtrar y no tiene tanque de almacenamiento.

¿Qué hacer en caso de fuga en las conexiones?

Verifique que todas las mangueras estén bien insertadas hasta el fondo en los conectores rápidos y que las tuercas estén apretadas. Inspeccione las juntas y las conexiones. Si la fuga persiste, comuníquese con el servicio al cliente de Brondell (1-888-542-3355) para obtener un reemplazo.

MANUAL DE USUARIO Cypress H630 Brondell

Lea este Manual del propietario para la correcta instalación, uso y mantenimiento de este producto. Después de leer y completar la instalación, guárdelo en un lugar de fácil acceso.

INFORMACIÓN GENERAL

26 Información de seguridad
27 Nota importante acerca de Medidores de TDS y testers

INFORMACIÓN DEL PRODUCTO

28 Características del producto
29 Componentes Del Producto
30 Proceso De Filtrado De Agua

INSTALACIÓN DEL PRODUCTO

31 Preparación para la instalación
32 Instalación del desviador de grifo
33 Instalación alternativa de válvulas en T
35 Cómo Utilizar El Producto

MANTENIMIENTO

36 Limpieza
37 Reemplazo Del Filtro

INFORMACIÓN TÉCNICA

40 Solución de problemas
41 Especificaciones del producto
42 Ficha de desempeño
46 Garantía
47 Información de contacto

TRANSLATIONS

02 Inglés
48 Francés

INFORMACIÓN DE SEGURIDAD (MEDIDAS DE SEGURIDAD IMPORTANTES) LEA TODAS LAS INSTRUCCIONES ANTES DE USAR

ASEGÚRESE DE CONSERVAR ESTA INFORMACIÓN DE SEGURIDAD. POR FAVOR LEA ESTA INFORMACIÓN PARA EVITAR DAÑOS MATERIALES Y GARANTIZAR LA SEGURIDAD.

WARNING: Si no se toma en cuenta, como resultado pueden producirse lesiones personales serias o daños materiales

• No utilizar con agua que sea microbiológicamente insegura o de calidad desconocida sin la adecuada desinfección anterior o posterior del sistema.
• No reparar, desarmar ni modificar.
• Este artefacto no está diseñado para ser utilizado por personas (incluidos los niños) con capacidades físicas, mentales o sensoriales reducidas o sin experiencia ni conocimiento; a menos que se las supervise o que alguna persona responsable de su seguridad les haya enseñado a utilizar el artefacto.
• Los niños deben ser supervisados para garantizar que no jueguen con el artefacto.

CAUTION: Si no se toma en cuenta, como resultado pueden producirse lesiones personales menores o daños materiales.

• Utilice o coloque la unidad en un área nivelada y no aplique fuerza en la unidad.
• El reemplazo periódico del filtro es un prerrequisito para obtener agua limpia.
• No utilizar agua filtrada para cambiar el agua de un acuario o pecera.
• La instalación del sistema de filtrado deberá cumplir con leyes y disposiciones estatales y locales.
• No utilizar con agua que sea microbiológicamente insegura o de calidad desconocida sin la adecuada desinfección anterior o posterior del sistema.
• La presión de agua de entrada mínima admisible es de 20 psi y la presión máxima admisible es de 120 psi. Si la presión diurna es de más de 80 psi, la presión nocturna puede exceder la presión máxima.
• Se recomienda instalar el producto donde la turbidez del suministro de agua está por debajo 3 NTU. De lo contrario, el ciclo de reemplazo del filtro puede verse acortado.

NOTA IMPORTANTE ACERCA DE MEDIDORES DE TDS Y TESTERS

Al usar un lector de partículas disueltas totales (TDS) para analizar el agua filtrada por el sistema de filtración de agua debajo del fregadero de tres etapas de Coral, es posible que note que los niveles de partículas disueltas no disminuyen significativamente. Esto no significa que el sistema sea ineficaz.

El sistema de filtro de agua Cypress no está diseñado para eliminar los minerales beneficiosos del agua potable. Estos minerales que ocurren naturalmente son una parte saludable de su agua potable y deben permanecer. El filtro de agua Brondell Cypress está diseñado para reducir drásticamente los contaminantes dañinos solubles en agua, incluyendo los productos químicos industriales, pesticidas, herbicidas, turbidez, compuestos orgánicos volátiles (COV) y los microorganismos, la mayoría de los cuales no se puede “leer” con un lector de TDS.

Dado que estos componentes dañinos son solubles en agua, no pueden ser recogidos por una sencilla TDS metros. Contrariamente a su nombre (sólidos totales disueltos o TDS), estos productos baratos no pueden detectar los contaminantes solubles en agua más dañinas. Hay un gran error creer que las lecturas bajas TDS significan agua saludable y que no es simplemente siempre es cierto.

El mejor método para probar la eficacia de un dispositivo de filtración de agua es tener una organización independiente reconocida a nivel nacional, tales como WQA (Water Quality Association) o NSF International, probar y certificar los productos. Los datos de la certificación estará disponible en una Hoja de datos de rendimiento, lo que usted debe solicitar al fabricante. Para mayor aclaración de lo que los sistemas de filtración de agua Cypress remueve de su agua, por favor consulte nuestros Certificados Fichas de Datos de Rendimiento en las páginas 42-45.

INFORMACIÓN DEL PRODUCTO

Características del producto

Sistema de filtrado avanzado de 3 etapas

El sistema de filtrado de agua Cypress de Brondell proporciona un poderoso desempeño de triple filtrado mediante la utilización de tecnología Nanotrap.

Eficiencia de ahorro de costos

Diseño no eléctrico, sin tanques de aguas residuales o almacenamiento, y filtros duraderos, representan un ahorro de costos significativo por sobre la vida útil del producto.

Surtido de agua de un toque

Controles de un toque, simples e intuitivos para surtir el agua.

Diseño delgado y compacto

Diseño de encimera eficiente y elegante que ocupa un espacio mínimo en la cocina.

Cambio de filtro fácil y rápido

Conexiones de agua que se conectan rápido y herramientas proporcionadas para la sustitución de filtro que equivalen a

Fácil instalación hágalo usted mismo

Se instala rápido y fácil en menos de 10 minutos con el desviador de grifo de fácil conexión proporcionado.

Componentes Del Producto

1. Cuerpo principal
2. Cubierta superior
3. Herramienta de conexión
4. Filtro de bloque de carbón (HF-33)
5. Filtro Nanotrap (HF-32)
6. Filtro Composite Plus (HF-31)

1 2 3 4 5 6

Accesorios

Cañería de 1/4" (blanca)

Desviador Adaptelebr del desviador (tipo 1)

desviador (tipo 2)

Instalación alternativa (no incluida)

Válvula en T para la

instalación bajo la encimera

Accesorio de válvula en T (disponible en 1/2" o 3/8")

Las partes de instalación alternativa están disponibles para la compra en línea en www.brondell.com o llámenos al número gratuito: 1-888-542-3355

El sistema de filtrado de 3 etapas Cypress H630

1. Filtro Composite Plus (HF-31)

Este filtro de 2 etapas reduce los materiales particulados como arena, óxido, y partículas finas de agua. Este primer filtro también actúa como un prefiltro que protege los 2 siguientes sistemas de filtro.

2. Filtro Nanotrap (HF-32)

Este filtro especializado reduce microorganismos como las bacterias, virus y parásitos, y también reducematerial particulado adicional.

3. Filtro De Bloque De Carbón (HF-33)

Siendo la última etapa del proceso de filtrado, el filtro de bloque de carbón reduce materiales particulados, olores, y contaminantes del agua, como el cloro y la turbidez, a la vez que mejora el sabor del agua surtida.

* Para ver declaraciones certificadas revise la hoja de datos de desempeño

① 2 3

Filtro De Bloque De Carbón

Preparación para la instalación

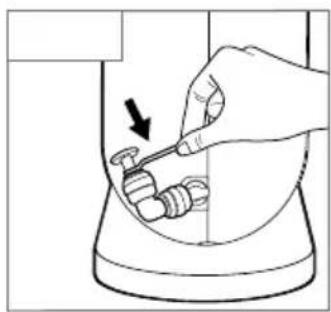

Leer antes de instalar este producto

Las siguientes instrucciones describen cómo quitar el tapón gris de la articulación del codo que se conecta en la parte posterior de la unidad de filtración de agua de Cypress.

NOTA: Utilice esta técnica cuando se cambian los filtros, así.

1. Retire la herramienta Conexión Rápida desde la parte inferior de la cubierta superior
2. Entre el codo y el tapón gris es un delgado anillo. Con la herramienta de Conexión Rápida, empuje hacia abajo en el anillo hacia el codo
3. Al mismo tiempo, tire del enchufe gris en la dirección opuesta.

Paso 1 Paso 2

Antes de la instalación.

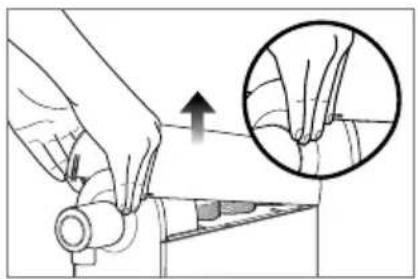

a. Retire la cubierta superior con ambas manos.

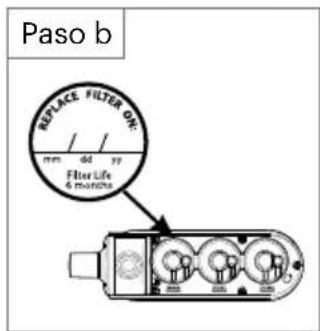

b. Escriba la fecha de reemplazo del filtro en la etiqueta de cambio de filtro que se encuentra en la parte superior de cada filtro.

NOTA: Los filtros de bloque de carbón (HF-33) y Composite Plus (HF-31) tienen 6 meses de vida útil y el filtro Nanotrap (HF-32) tiene 1 año de vida útil.

Paso a

Paso b REPLACE FILTER ON mm dd yy Filter Life 6 Months

Instalación del desviador de grifo

Tipo de desviador de grifo (incluido)

Instalación del desviador de grifo.

1. Desatornille el aireador original (pico del grifo) del grifo de agua.
2. Conecte el desviador (con una goma pequeña) al grifo de agua ajustando con la mano y utilizando cualquiera de los adaptadores de desviador proporcionados para un mejor ajuste. Si es necesario, utilice una llave inglesa o pinzas, pero tenga cuidado de no ajustar demasiado la conexión.

Instalación de la tubería.

1. Retire el tapón gris de entrada de agua en la parte posterior de la unidad (consulte la página 31 para obtener más detalles).
2. Conecte un extremo de la tubería de 1/4 in (blanca) a la entrada de agua en la unidad de filtro de agua.

NOTA: Asegúrese de presionar la tubería firme y completamente hacia los conectores rápidos y utilice la herramienta de conexión cuanto sea necesario.

1. Conecte el otro extremo de la manguera al desviador de grifo.
2. Primero, abra el grifo de agua fría. Luego, abra la llave del desviador de grifo para el suministro principal de agua.
3. Presione el botón en la parte superior de la unidad para surtir agua (en su lavatorio) y déjela correr por 10 minutos para descargar agua del sistema y activar los filtros.

NOTA: El agua descargada inicialmente contiene polvo de carbón y aire del filtro. Durante la descarga de agua del filtro, se escuchará un sonido a medida que se descarga polvo de carbón y aire. Esto no es un mal funcionamiento, utilice el producto como es usual luego de descargar agua del filtro.

Asegúrese de descargar agua continuamente por al menos 10 minutos antes del primer uso.

Es normal que el agua que sale de tener muchas burbujas de aire blancas suspendidas en el agua durante los primeros días de uso. Esto va a desaparecer con el tiempo ya que el aire es expulsado del sistema.

Paso 1

Paso 1

Paso 2

Paso 3

Paso 4

Paso 5

Instalación alternativa de válvulas en T

Instalación alternativa de válvula tipo T

(para conexión directa de suministro de agua debajo de la encimera)

* Se vende por separado en www.brondell.com o llame a Brondell Customer Support

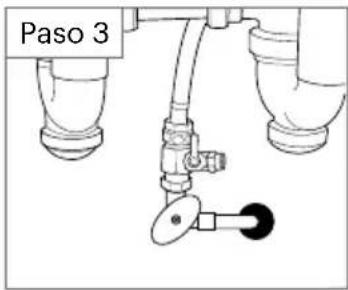

Instalación accesorio de suministro de agua de válvula tipo T.

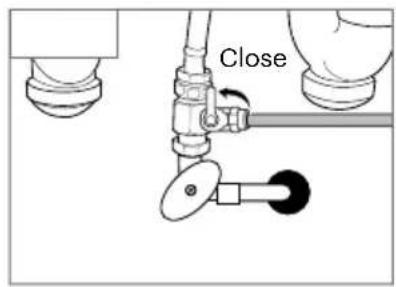

1. Primero, cierre el suministro de agua fría y caliente bajo el lavabo en la pared. Luego abra (ponga en marcha) los grifos para vaciar el agua de la red de distribución de agua del lavabo.
2. Desconecte la red de suministro de agua fría de la válvula de suministro bajo el lavabo en la pared.

La válvula T de suministro de agua debe conectarse solo al suministro de agua fría. Nunca lo conecte al suministro de agua caliente.

Paso 1

Paso 2

1. Conecte la parte posterior de la válvula T al suministro de agua fría en la pared y conecte la manguera de suministro de agua del grifo a la parte superior de la válvula T como se muestra abajo. Utilice cinta teflón (cinta para plomería) en las roscas si es necesario para un sello hermético.

Paso 3

NOTA: Utilice la herramienta de conexión para toda conexión "de conectado rápido" de los tubos de agua. Para utilizar: simplemente presione con la herramienta en el punto de conexión mientras retira la tubería.

Instalación alternativa de válvulas en T

Instalación de la tubería.

1. Retire el tapón gris de entrada de agua (consulte la página 31 para obtener más detalles).
2. Conecte un extremo de la tubería de 1/4 in (blanca) a la entrada de agua en la unidad de filtro de agua.
3. Tienda el otro extremo de la manguera blanca bajo el lavabo y conéctelo al extremo abierto de la válvula T instalada.

NOTA: Asegúrese de presionar la tubería firme y completamente hacia los conectores rápidos y utilice la herramienta de conexión cuanto sea necesario.

1. Primero, abra la red de suministro de agua fría bajo el lavabo en la pared. Luego, abra la llave de la válvula T para el suministro principal de agua.
2. Luego de abrir el suministro de agua, revise todas las conexiones por si hubiese alguna fuga. Espere 5 minutos y revise una vez más por si hubiese cualquier signo de fuga antes de proceder con el siguiente paso.

La falla en una instalación apropiada o en la revisión de fugas puede causar daño a su propiedad y Brondell no será responsable por ningún daño.

1. Presione el botón en la parte superior de la unidad para surtir agua (en su lavabo) y déjelacorrer por 10 minutos para descargar agua del sistema y activar los filtros.

El agua descargada inicialmente contiene polvo de carbón y aire del filtro. Durante la descarga de agua del filtro, se escuchará un sonido a medida que se descarga polvo de carbón y aire. Esto no es un mal funcionamiento, utilice el producto como es usual luego de descargar agua del filtro.

Asegúrese de descargar agua continuamente por al menos 10 minutos antes del primer uso.

Paso 1

Paso 2

Paso 3

Paso 4 Abierto

Abierto

Paso 6

Cómo Utilizar El Producto

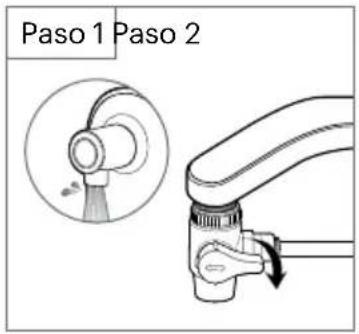

Para tipo de válvula de desviador:

1. Gire la válvula del desviador del grifo a un lado para guiar el flujo de agua a la unidad de filtro, luego abra el agua fría.
2. Gire la válvula hacia arriba para utilizar el grifo de la forma usual.

Paso 1 Paso 2

NOTE: Para el tipo de conexión de válvula T debajo de la encimera, el agua debe desviarse permanentemente a la unidad una vez que gire la válvula a la posición de "encendido".

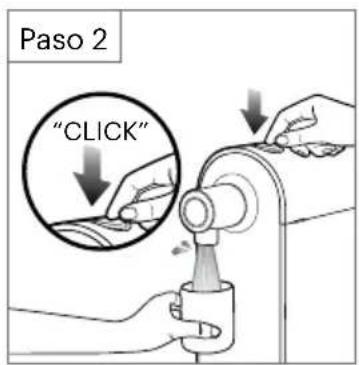

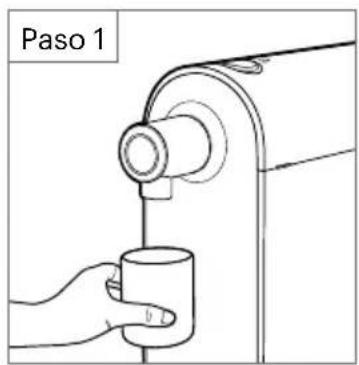

Para beber el agua filtrada:

1. Ponga un vaso debajo del surtidor de agua.
2. Presione el botón en la parte superior de la unidad hasta que escuche un "CLIC". Una vez presionado, proporcionará un flujo de agua continuo.
3. Para detener el flujo de agua, presione el botón nuevamente para devolverlo a la posición inicial.

Paso 1

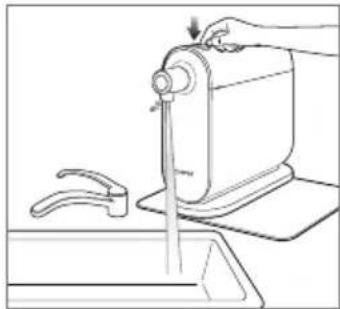

Descarga de agua del filtro antes del primer uso/después del cambio de filtro

Descargue agua de los filtros y el sistema con un flujo de agua continuo por al menos 10 minutos antes del primer uso o después de cambiar cualquiera de los filtros.

NOTA: El agua descargada inicialmente contiene polvo de carbón y aire del filtro. Durante la descarga de agua del filtro, se escuchará un sonido a medida que se descarga polvo de carbón y aire. Esto no es un mal funcionamiento, utilice el producto como es usual luego de descargar agua del filtro.

Debido a aire en el agua, la descarga de agua inicial puede verse turbia.

Limpieza del surtidor de agua:

1. Sujete el surtidor de agua y gírelo en el sentido de las manecillas del reloj para quitarlo.
2. Lave el surtidor de agua bajo agua corriente y séquelo con un paño seco para quitar la humedad. Adjunte nuevamente girándolo en el sentido contrario de las manecillas del reloj.

Paso 1

Paso 2

Paso 2

Paso 2

NOTE: Limpie el surtidor de agua periódicamente.

Limpieza del desviador de grifo:

1. Sujete el desviador de grifo y gírelo en el sentido de las manecillas del reloj para quitarlo.
2. Lave el desviador de grifo bajo agua corriente y séquelo con un paño seco para quitar la humedad. Adjunte nuevamente girándolo en el sentido contrario de las manecillas del reloj.

Paso 1

Paso 2

Paso 2

Paso 2

Los filtros son un elemento crucial en el desempeño del sistema de filtrado de agua y es importante cambiar todos los filtros de forma regular. Si se utiliza cualquiera de los filtros excediendo su vida útil recomendada, se puede deteriorar el desempeño del filtrado de agua. No pierda el ciclo de reemplazo de filtro o utilice filtros incompatibles ya que esto puede afectar el desempeño del sistema o dañar la unidad.

* Instale un filtro de agua de alta turbidez si la turbidez del agua de su área local es alta.

Número de modelo	Filtro Capacidad del filtro	Reemplazo recomendado
HF-31 Filtro	Composite Plus n/a 6 meses
HF-32 Nanotrap filter n/a 12 meses
HF-33 Carbon Block Filter	150 galones (Cloro probado de forma independiente hasta 5000 galones)	6 meses

* El ciclo de reemplazo del filtro puede ser menor en áreas con agua de mala calidad o en hogares con mayor uso.
* El período para el filtro de cambio se basa en un uso de 0,5 galones promedio por día.

Reemplazo Del Filtro

Cómo cambiar los filtros:

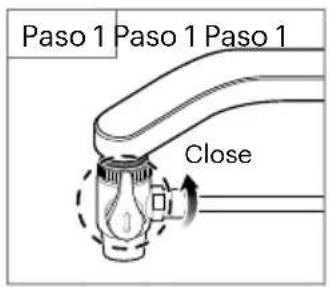

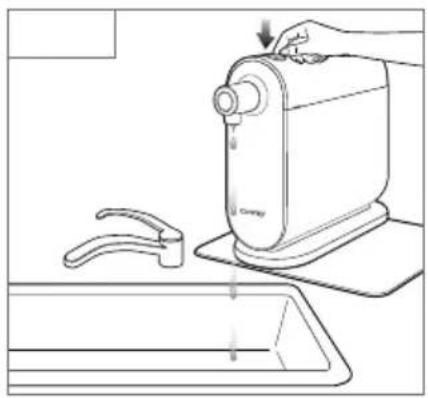

1. Cierre el desviador de grifo (o instalación alternativa de válvula tipo T) y presione el botón para remover el agua restante del interior del filtro.

Paso 1 Paso 1 Paso 1 Close

Close

Instalación Alternativa de válvula tipo T

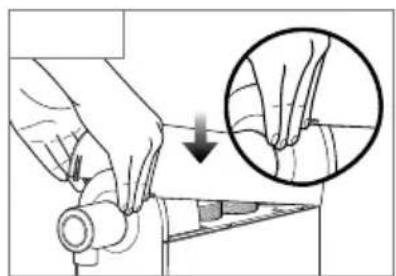

1. 1. Retire la cubierta superior con ambas manos y quite la herramienta de conexión del interior de la cubierta superior.

1. Retire filtros viejos con la función Conexión rápida para desconectar todas las conexiones (ver diagrama de la derecha para los detalles sobre el uso de la herramienta Quick Connect).

Retire viejos filtros de cuerpo principal e insertar nuevos filtros. Vuelva a conectar todas las conexiones.

NOTA: Coloque cada filtro nuevo en el orden correcto durante el reemplazo de filtro. (Verifique el color y el nombre de cada filtro.)

Utilice una herramienta de limpieza para quitar cualquier material extraño o humedad del interior del recipiente del filtro.

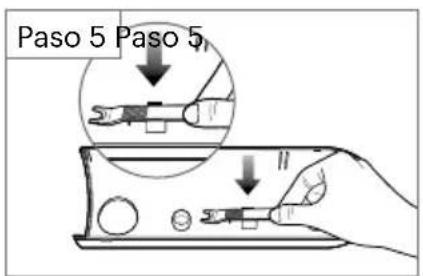

1. Escriba la fecha de reemplazo del filtro en la etiqueta de cambio de filtro que se encuentra en la parte superior de cada filtro nuevo. Nota: Los filtros de bloque de carbón (HF-33) y Composite Plus (HF-31) tienen 6 meses de vida útil y el filtro Nanotrap (HF-32) tiene 1 año de vida útil.
2. Coloque la herramienta de conexión de vuelta en su lugar y vuelva a colocar la cubierta superior.

Paso 5 Paso 5

Después de cambiar los filtros, recuerde descargar agua del filtro por 10 minutos antes de utilizarlo.

En la mayoría de los casos, los problemas con su sistema de filtrado de agua Brondell pueden resolverse con una pequeña solución de problemas al revisar cada uno de los puntos a continuación. Si no puede resolver el problema que presenta luego de la solución de problemas, por favor llame gratis al servicio al cliente de Brondell al: 888-542-3355 o brondell.com/support.

Problema Controlar Soluciones posibles
No sale agua.	¿Hay una suspensión del suministro de agua o el desviador de grifo/la válvula T está cerrada?	Abra la válvula de suministro o el desviador de grifo/válvula T.
	¿Los filtros no se están cambiando regularmente las veces especificadas?	Cambie los filtros.
	Parece que el grifo no funciona. Consulte a un plomero.
El botón en la parte superior de la unidad no está funcionando.	¿Es alta la presión de agua (más de 120 psi)?.	Consulte a un plomero.
Aparece condensación en el cuerpo principal del producto.	¿La temperatura o la humedad son muy altas?.	Esto es normal. Siga utilizándolo normalmente.
Bajo volumen de agua filtrada.	¿Es momento de cambiar los filtros?. Cambie los filtros.
	¿La válvula del suministro de agua está cerrada?	Abra la válvula del suministro de agua.
	La temperatura del suministro de agua descendió radicalmente.	Si la temperatura del agua disminuye, también disminuye la cantidad de agua filtrada.
El agua deja un mal gusto o tiene mal olor.	¿Con que frecuencia utiliza el producto? Si el producto está sin utilizar por mucho tiempo, el filtro puede haber expirado.	Descargue agua de los filtros por 10 minutos. Si el agua aún huele o sabe mal, cambie los filtros.
El agua no está clara.	Revise si los filtros están dañados.	Cambie los filtros. Si necesita más información, comuníquese con el servicio de atención al cliente.
Fuga de agua en el desviador.	¿Presionó los tubos completamente hacia los conectores?	La tubería necesita presionarse completamente en los conectores.
	¿Ajustó firmemente las tuercas?	Ajuste las tuercas firmemente.
	Verifique si las conexiones en el grifo o la válvula T están sueltas.	Ajuste todas las conexiones entre el grifo y el desviador.
	¿Está utilizando un grifo viejo?	Cierre la válvula principal de agua, luego revise si hay fugas. Cambie el grifo si siguen existiendo fugas.
	Verifique si el sello interno está dañado.	Comuníquese con el servicio de atención al cliente para pedir una nueva válvula de desviador.
Nombre del producto Cypress Three-Stage Countertop Water Filtration System
Modelo / Código H630
Filtro	Composite Plus (HF-31) / Nanotrap (HF-32) / Carbon Block (HF-33)
Dimensiones (L x W x H) 4.1" x 13.8" x 10.8" / 10.5 cm x 35 cm x 27.5 cm
Temperatura de funcionamiento	40 °F-100 °F (4.4 °C-37.8 °C )
Tasa de flujo del filtro 20-120 PSI (0.14 MPa-0.83 MPa)
Dimensiones 0.5 GPM (1.9 LPM)
Peso neto 6.6 lbs (3 kg)

Diagrama de flujo de agua

B = Nanotrap (HF-32)

La Water Quality Association ha probado y certificado este sistema de conformidad con NSF/ANSI 42, 53 y 401 para la reducción de las sustancias enumeradas más abajo y NSF/ANSI/CAN 372 para el cumplimiento de la ausencia de plomo. La concentración de las sustancias indicadas en el agua que entra en el sistema se redujo a una concentración inferior o igual al límite permitido para el agua que sale del sistema, según lo especificado en NSF/ANSI 42, 53 y 401.

Substance		Porcentaje mínimo reducción	Concentración de desafío influyente (mg/L a menos que especificado)	Máximo concentración de agua del producto permitida o reducción porcentual mínima permitida (mg/L a menos que especificado)
NSF/ANSI 42 Efectos estéticos	Cloro, Sabor Y Olor 99.0% 2.00 ± 10% >50% Reduction
	Partículas Nominales, Clase I Partículas De 0,5 A < < 1μm	99.0%	at least 10,000 particles/mL	>85% Reduction
NSF/ANSI 53 Efectos sobre la salud	Quiste	99.98%	minimum 50,000/L	99.95%
	Turbiedad 96.6%	11 ± 1 NTU 0.5 NTU
	Prueba Sustituta De Cov	99.8% 0.300 ± 10% >95% Reduction
NSF/ANSI 401 Contaminantes emergentes	Partículas De Microplásticos De 0,5 A < 1μm	99.0%	at least 10,000 particles/mL	>85% Reduction
	Microcistina 99.5%	0.004 ± 10% 0.0003
	Meprobamato 96.6%	0.0004 ± 20% 0.00006
	Fenitoína	94.3%	0.0002 ± 20%	0.00003
	Atenolol	94.5%	0.0002 ± 20%	0.00003
	Carbamazepina	96.3%	0.0014 ± 20%	0.0002
	Tcep	99.6%	0.005 ± 20%	0.0007
	Tcpp	99.8%	0.005 ± 20%	0.0007
	Deet	99.3%	0.0014 ± 20%	0.0002
	Metolaclor	99.7%	0.0014 ± 20%	0.0002
	Trimetoprima	95.8%	0.00014 ± 20%	0.00002
	Ibuprofeno	95.4%	0.0004 ± 40%	0.00006
	Naproxeno	96.5%	0.00014 ± 20%	0.00002
	Estrona	96%	0.00014 ± 20%	0.00002
	Bisfenol A (Bpa)	94.7%	0.002 ± 20%	0.0003
	Linurón	92%	0.00014 ± 20%	0.00002
	Nonilfenol	92.7%	0.0014 ± 20%	0.0002

Si bien las pruebas se realizaron en condiciones de laboratorio, el rendimiento real puede variar.

Capacidad estimada	150 galones (cloro probado de forma independiente hasta 5000 galones)
Presión de funcionamiento mínima-máxima	20-120 psi (207 kPa-827 kPa)
Temperatura del agua de suministro mínima-máxima	40 °F-100 °F (4.4 °C-37.8 °C)
Flujo estimado del servicio	0.5 gpm (1.9 LPM)

• No utilizar con agua que sea microbiológicamente insegura o de calidad desconocida sin la adecuada desinfección anterior o posterior del sistema.
• Consulte el manual del propietario para conocer las instrucciones de instalación específica, lagarantía limitada del fabricante, la responsabilidad del usuario, las piezas y el servicio disponible.
• Para piezas e información de disponibilidad de servicio, comuníquese con Brondell
• El tiempo de cambio estimado del Itro, que es una pieza consumible, no es una indicación de un periodo de garantía de calidad, pero representa el tiempo ideal de cambio de filtro. En consecuencia, el tiempo estimado de cambio de Itro puede acortarse en caso este se utilice en un área de baja calidad de agua.
• Los contaminantes accidentales son compuestos que se han detectado en el suministro de agua potable a niveles mínimos. Aunque solo se encuentren en trazas, estos compuestos pueden afectar la aceptación/percepción pública de la calidad del agua potable.
• ADVERTENCIA: Este sistema está indicado para usarse en suministros de agua que se han tratado según las normas de los sistemas públicos de agua. Este sistema se ha probado para demostrar la reducción eficaz de microcistinas. Sin embargo, en el caso de que se notifique un evento de cianotoxinas en su suministro de agua, puede haber otras cianotoxinas presentes en el agua potable que este sistema no reduzca con eficacia. En caso de notificación de cianotoxinas, siga las recomendaciones de su autoridad de agua potable.
• Los sistemas certificados para la reducción de quistes pueden usarse con agua desinfectada que pueda contener quistes filtrables.

Modelo de filtro Type Periodo utilizable
HF-31 Filtro Composite Plus 6 meses
HF-32 Filtro Nanotrap 12 meses
HF-33	Filtro De BloqueDe Carbón	6 meses

Sustancias químicas orgánicas volátiles (COV) incluidas en pruebas sustitutas*

Químico	Agua potable nivel regulatorio1 (MCL/MAC) mg/L	Desafío influyente concentración2 mg/L	Químico porcentaje de reducción	Máximo agua producto concentración mg/L
alaclor 0.002 0.05 > 98 0.001				3
atrazina 0.003 0.1 > 97 0.003				3
benceno 0.005 0.081 > 99 0.001				3
carbofurano	0.04	0.19	> 99	0.001^3
tetracloruro de carbono	0.005	0.078	98	0.0018^4
clorobenceno	0.1	0.077	> 99	0.001^3
cloropicrina	-	0.015	99	0.0002^3
2,4-D	0.07	0.11	98	0.0017^4
dibromocloropropano (DBCP)	0.0002	0.052	> 99	0.00002^3
o-diclorobenceno	0.6	0.08	> 99	0.001^3
p-diclorobenceno	0.075	0.04	> 98	0.001^3
1,2-dicloroetano	0.005 0.088	95	5	0.0048^5
1,1-dicloroetileno	0.007	0.083	> 99	0.001^3
cis-1,2-dicloroetileno	0.07	0.17	> 99	0.0005^3
trans-1,2-dicloroetileno	0.1	0.086	> 99	0.001^3
1,2-dicloropropano	0.005	0.08	> 99	0.001^3
cis-1,3-dicloropropileno	-	0.079	> 99	0.001^3
dinoseb	0.007	0.17	99	0.0002^4
endrín	0.002	0.053	99	0.00059^4
etilbencina	0.7	0.088	>99	0.001^3
dibromuro de etileno (EDB)	0.00005	0.044	> 99	0.00002^3
haloacetonitrilos (HAN)
bromocloroacetonitrilo	-	0.022	98	0.0005^3
dibromoacetonitrilo	-	0.024	98	0.0006^3
dicloroacetonitrilo	-	0.0096	98	0.0002^3
tricloroacetoritrilo	-	0.015	98	0.0003^3
halocetonas (HK):
1,1-dicloro-2-propanona	-	0.0072	99	0.0001^3
1,1,1-tricloro-2-propanona	-	0.0082	96	0.0003^3
heptacloro (H-34,Heptox)	0.0004	0.08	> 99	0.0004
epóxido de heptacloro 0.0002 0.0107		6	98 0.0002	6
hexaclorobutadieno	-	0.044	>98	0.001^3
hexaclorociclopentadieno 0.05 0.06 >99 0.000002				3
lindano 0.0002 0.055 >99 0.00001				3
metoxicloro	0.04	0.05	>99	0.0001^3
pentaclorofenol	0.001	0.096	>99	0.001^3
simazina	0.004	0.12	>97	0.004^3
estireno	0.1	0.15	>99	0.0005^3
1,1,2,2-tetracloroetano	-	0.081	>99	0.001^3
tetracloroetileno	0.005	0.081	>99	0.001^3
tolueno	1	0.078	>99	0.001^3
2,4,5-TP (silvex)	0.05	0.27	99	0.0016^4
ácido tribromoacético	-	0.042	>98	0.001^3
1,2,4-triclorobenceno	0.07	0.16	>99	0.0005^3
1,1,1-tricloroetano	0.2	0.084	95	0.0046^4
1,1,2-tricloroetano	0.005	0.15	>99	0.0005^3
trihalometanos (incluye):
cloroformo (sustituto químico) bromoformo bromodiclorometano clorodibromometano	0.080	0.300	95	0.015
xilenos (total)	10	0.070	>99	0.001^3

*Se usó cloroformo como el producto químico sustituto para la reducción de VOC

1 Estos valores adaptados fueron acordados por los representantes de la USEPA y Health Canada con el propósito de evaluar a los productos según los requerimientos de este estándar.
2 Los niveles de peligro de intrusión son concentraciones de afluente promedio determinadas en pruebas de calificación alternativa.
3 El máximo nivel de agua del producto no se observó, pero se estableció al límite de detección del análisis.
4 El máximo nivel de agua del producto se estableció a un valor determinado en pruebas de calificación alternativa.
5 El porcentaje de reducción del químico y el máximo nivel de agua del producto se calcularon en el punto de ruptura de 95% de cloroformo como se determinó en pruebas de calificación alternativa.
6 Los resultados de la prueba alternativa para el heptacloro epóxido demostraron una reducción de 98%. Estos datos fueron utilizados para calcular una concentración de incidencias más altas que producirían un máximo nivel de agua del producto en el NCM.

Los productos Brondell se encuentran respaldados por algunas de las garantías más completas de la industria. Brondell garantiza que el sistema de filtrado de agua está libre de defectos de material y fabricación, en condiciones de uso y servicio normales.

Sistema de filtración de agua de encimera de tres etapas Cypress

Sistema de filtrado de agua Brondell - Un año de garantía limitada,100% de cobertura para todas las piezas y trabajos de reparación para todo el producto durante el primer año, a partir de la fecha original de compra.

Exclusions y limitacione

1. BRONDELL garantiza que sus productos están libres de cualquier tipo de defectos de fabricación, en condiciones de uso y servicio normales. Esta garantía se extiende solo al COMPRADOR ORIGINAL.
2. Las obligaciones de BRONDELL, según esta garantía, se limitan a reparaciones o reemplazos, a criterio de BRONDELL, de productos o partes que se encuentren defectuosas, en tanto tales productos hayan sido instalados adecuadamente y utilizados de acuerdo con las instrucciones. BRONDELL se reserva el derecho de realizar tales inspecciones según lo considere necesario, para determinar la causa del defecto. BRONDELL no cobrará por la reparación o reemplazo de partes en relación con reparaciones de garantía durante el primer año, a partir de la fecha de compra de todos los productos, a excepción de aquellos que puedan estar sujetos a limitaciones de uso comercial.

3. BRONDELL no se responsabiliza por los costos de renovación, devolución (envío) o reinstalación de productos. Esta garantía NO se aplica en los siguientes casos:

4. Daño o extravio durante el envío.

5. Daño o extravío producido por causas naturales o humanas, que exceden a los controles de BRONDELL, incluidos incendios, sismos, inundaciones, etc.
6. Daño o extravío como resultado de sedimentos o material extraño contenido en el sistema de agua.
7. Daño o extravío como resultado de negligencia o instalación inadecuada, incluida la instalación de una unidad en un medioambiente hostil o peligroso.
8. Daño o extravío como resultado de la renovación, reparación inadecuada o modificación del producto, o el mantenimiento inadecuada, incluido el daño causado por el cloro o productos derivados del cloro.

9. Daño o extravío como resultado de actos que no son responsabilidad de Brondell para los cuales el producto no está específicamente preparado..

10. Esta garantía le otorga derechos legales específicos. Usted puede ejercer otros derechos, según el estado donde se encuentre.

ESTA GARANTÍA ESCRITA ES LA ÚNICA EMITIDA POR BRONDELL. LA REPARACIÓN O EL REEMPLAZO, SEGÚN LOS TÉRMINOS ESTABLECIDOS POR ESTA GARANTÍA, CONSTITUYEN LA ÚNICA SOLUCIÓN DISPONIBLE PARA EL COMPRADOR. BRONDELL NO SE RESPONSABILIZA POR EL EXTRAVÍO DE USO DEL PRODUCTO U OTROS DAÑOS INCIDENTALES, ESPECIALES, RESULTANTES O POR LOS GASTOS INCURRIDOS POR EL COMPRADOR, GASTOS DE TRABAJO, OTROS COSTOS DERIVADOS DE LA INSTALACIÓN O EXTRACCIÓN DEL PRODUCTO, COSTOS DE REPARACIÓN POR PARTE DE TERCEROS O CUALQUIER OTRO TIPO DE GASTOS NO ESPECIFICADOS ANTERIORMENTE. A EXCEPCIÓN DEL ALCANCE APLICABLE DE LA LEY, CUALQUIER TIPO DE GARANTÍA IMPLÍCITA, INCLUSO LA DE COMERCIABILIDAD, QUEDA EXPRESAMENTE LIMITADA A LA DURACIÓN DE ESTA GARANTÍA. ALGUNOS ESTADOS NO PERMITEN LIMITACIONES, POR LO QUE ES POSIBLE QUE LAS LIMITACIONES Y EXCLUSIONES ANTERIORES NO SE APLIQUEN A SU CASO.

Cómo obtener servicio

Para obtener servicio de reparación bajo esta garantía, debe comunicarse con un Centro de Servicios BRONDELL autorizado para obtener un número de RMA (Autorización de devolución de mercadería). La unidad devuelta debe estar acompañada de una copia del comprobante de compra original para que la garantía sea válida. Lleve o envíe la unidad prepaga al Centro de Servicios BRONDELL autorizado más cercano, junto con su número de RMA y el comprobante de compra.

Para obtener su número de RMA y para localizar el Centro de Servicios BRONDELL más cercano, llame al 1-888-542-3355 or visit brondell.com/support.

Brondell®

Para preguntas y recursos adicionales, comuníquese con:

Atención al cliente de Brondell

1-888-542-3355

www.brondell.com/support

Fabricado por

Brondell, Inc.

PO Box 470085

San Francisco, CA

94147-0085

Hecho en Corea

Conserve los recibos para cualquier reclamación de garantía.
