MANUAL DE USUARIO Amazonia Eco 8 Klarstein

Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el fin de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad. Escanee el siguiente código QR para obtener acceso al manual de usuario más reciente e información adicional sobre el producto.

INDICACIONES DE SEGURIDAD

ADVERTENCIA

¡Peligro de explosión! En determinadas condiciones, puede formarse gas hidrógeno en un sistema de agua caliente que no se haya utilizado durante más de dos semanas. EL GAS HIDRÓGENO ES ALTAMENTE EXPLOSIVO Si no ha utilizado el lavavajillas durante mucho tiempo, abra todos los grifos de agua caliente y deje correr el agua durante unos minutos antes de utilizar el lavavajillas. Esto hace que el gas hidrógeno acumulado salga del sistema. Como el gas puede inflamarse, evita las llamas y no fume durante este tiempo.

- No tire de la puerta. No se siente ni se pare en la puerta ni en el escurreplatos.

- No toque la barra de calentamiento del lavavajillas durante su uso o poco después.

- No ponga en marcha el lavavajillas hasta que la puerta esté bien cerrada.

- Abra la puerta con mucho cuidado durante el funcionamiento y procure que no le salpique agua.

- No coloque nada pesado sobre la puerta abierta, ya que podría hacer que la máquina se inclinara hacia delante.

- Asegúrese de que los objetos de plástico no entren en contacto con la resistencia durante el funcionamiento.

- Asegúrese de que el compartimento del detergente esté vacío después del ciclo de lavado.

- Lave sólo los artículos de plástico que sean aptos para el lavavajillas y estén marcados como tales.

- Utilice únicamente detergentes y abrillantadores adecuados para el lavavajillas. No utilice jabón, detergente o productos de lavado manual.

- El suministro de energía del edificio debe incluir un interruptor principal con un espacio de contacto de al menos 3 mm entre cada polo para permitir la interrupción del circuito en caso de fallo.

- Mantenga a los niños alejados del detergente y del abrillantador y asegúrese de que no roban el detergente de la puerta abierta.

- No permita que los niños jueguen con el aparato.

- Los niños y las personas con discapacidad física o psíquica pueden utilizar el aparato si previamente una persona responsable les ha instruido sobre el funcionamiento y las indicaciones de seguridad.

- Los detergentes para lavavajillas son muy alcalinos. Si se ingieren, pueden producir intoxicaciones. Evite cualquier contacto con la piel o los ojos y mantenga a los niños alejados del lavavajillas cuando la puerta esté abierta.

• No deje la puerta permanentemente abierta para que nadie tropiece con ella.
• Si el cable de alimentación está dañado, debe ser sustituido por el fabricante o por un técnico.
• Elimine los materiales de embalaje de forma adecuada.
• Durante la instalación, asegúrese de que el cable de alimentación no esté muy doblado ni apretado.
• No juegue con los controles.
• Al conectar la máquina, utiliza mangueras nuevas y desecha las antiguas.
• Asegúrate de que ninguna alfombra bloquea las aberturas de la parte inferior.
• Utilice el lavavajillas sólo para el fin para el que fue diseñado.
• Utilice el lavavajillas solo en el interior.
• Este lavavajillas no es adecuado para un uso comercial, sino para su uso doméstico o en entornos similares.

ADVERTENCIA

¡Riesgo de lesiones! Al cargar la máquina, preste especial atención a la colocación de objetos afilados para que no dañen la junta de la puerta. Los cuchillos afilados deben colocarse en el cesto de los cubiertos con el mango hacia arriba. Los cuchillos y otros objetos con punta deben colocarse en el cesto de los cubiertos con la punta hacia abajo o en posición horizontal.

ADVERTENCIA

¡Peligro de asfixia! Los niños podrían resultar heridos por los materiales de embalaje y los equipos antiguos. Al deshacerse del aparato antiguo, asegúrese de cortar el cable de alimentación y de inutilizar la cerradura de la puerta.

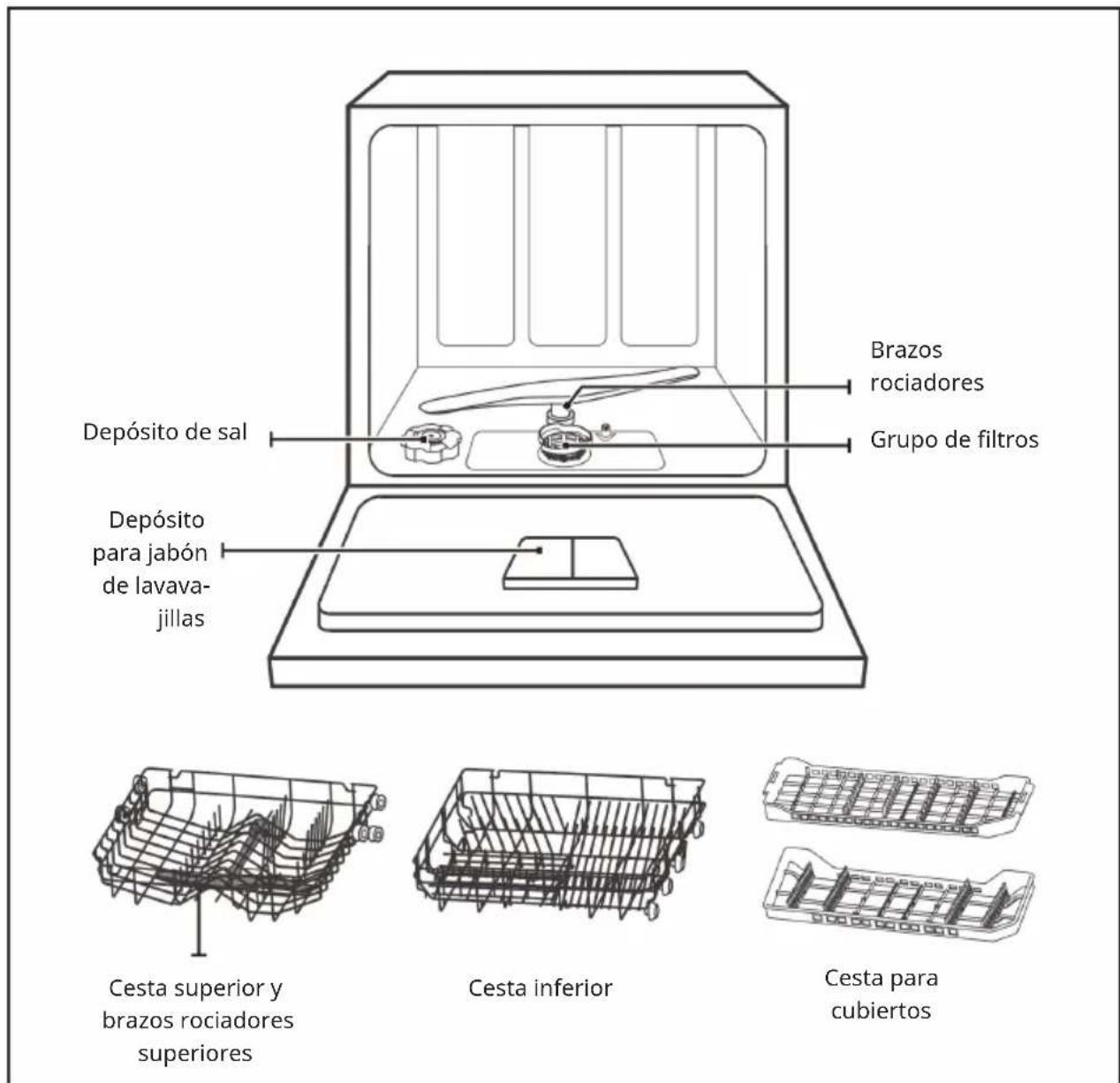

DESCRIPCIÓN GENERAL DEL APARATO

Brazos rociadores Grupo de filtros Depósito de sal Depósito para jabón de lavava- jillas Cesta superior y brazos rociadores superiores Cesta inferior Cesta para cubiertos

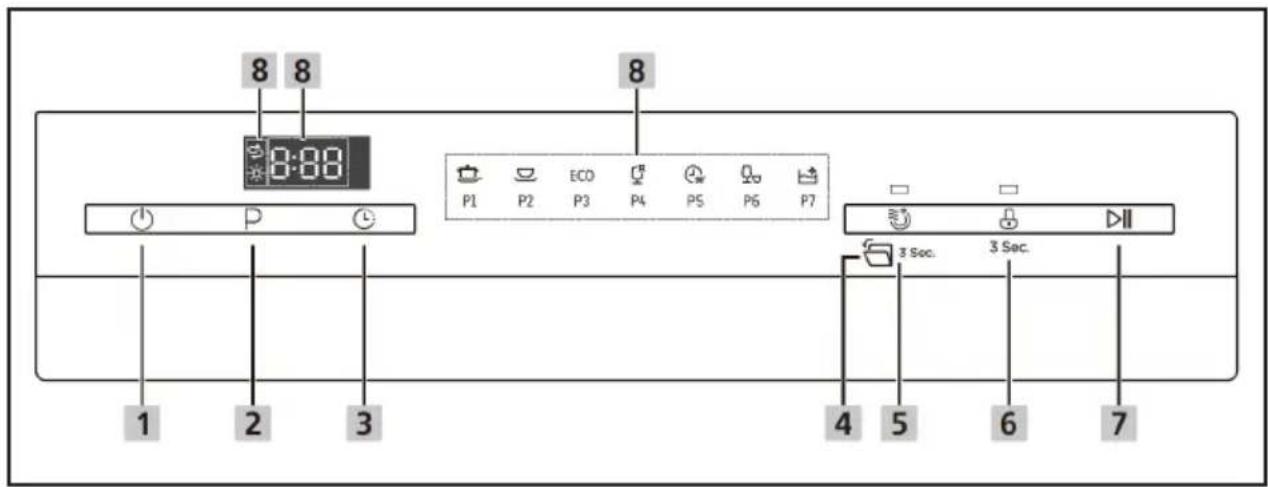

PANEL DE CONTROL Y BOTONES

8 8 8:88 P1 P2 ECO P3 P4 P5 P6 P7 3 Sec. 3 Sec. 1 2 3 4 5 6 7

1	Botón POWER (encendido/apagado)	Pulse este botón para encender o apagar el lavavajillas.
2	Programa	Pulsa este botón para seleccionar el programa de lavado correspondiente. El símbolo del programa seleccionado se ilumina.
3	Espera	Pulse este botón para ajustar el encendido retardado del lavado. Puede retrasar el inicio del lavado hasta 24 horas. Cada pulsación de este botón retrasa el comienzo del lavado una hora.
4	Apertura automática	Pulse esta tecla 3 segundos para activar o desactivar la función. En pantalla aparece AO o AF. Después del lavado, la puerta se abre automáticamente para un mejor efecto de secado.Esta función no puede utilizarse junto con el programa de Limpieza Rápida.
5	Extra seco	Para un secado completo de la vajilla.Sólo se puede utilizar con los programas Intensivo, Universal, ECO, Cristal y 90 min. Al pulsar el botón, se enciende el indicador correspondiente.
6	Bloqueo infantil	Esta opción permite bloquear los botones del panel de control para que los niños no puedan poner en marcha el lavavajillas accidentalmente pulsando los botones del panel de control. Sólo permanece activo el botón de encendido. Pulse este botón durante 3 segundos para activar o desactivar el bloqueo de botones. Cuando el seguro para niños está activado, el indicador correspondiente (4) se enciende.

8 8 8:00 P1 P2 ECO P3 P4 P5 P6 P7 3 Sec. 3 Sec. 1 2 3 4 5 6 7

7	Inicio/pausa	Pulse este botón para iniciar o interrumpir el programa de lavado seleccionado cuando el lavavajillas está en funcionamiento.
8	Indicaciones de advertencia		Abrillantador: Cuando el símbolo correspondiente aparece en la pantalla, significa que el detergente del lavavajillas está casi vacío y debe ser rellenado.
			Sal de aclarado: cuando el símbolo correspondiente se enciende en la pantalla, significa que hay que rellenar la sal del lavavajillas.
	Pantalla 8:88		Muestra la hora, el tiempo de retardo, los códigos de error, la temperatura del programa, etc.
	Programas		Intensivo: Para ollas y sartenes muy sucias y para vajillas con restos de comida seca.
			Normal: Para cargas de suciedad normal como ollas, platos, vasos y sartenes poco sucias.
			ECO: Programa estándar para vajillas con un grado de suciedad normal. Programa respetuoso con el medio ambiente, ya que ahorra mucha energía y agua.
			Vidrio: Para la suciedad ligera y los vidrios.
			90 minutos: Para vajillas con un grado de suciedad normal que necesitan ser limpiadas rápidamente.
			Rápido: ciclo de lavado corto para vajillas con poca suciedad y vajillas que no necesitan secado.
			Autolimpieza: Este programa se encarga de una limpieza del lavavajillas

INSTALACIÓN

Preparación

• Coloque el aparato cerca de una entrada de agua o de un desagüe y de una toma de corriente.
• Asegúrese de que las mangueras y el tapón sean accesibles en todo momento.

Configurar la unidad

Coloque la unidad en el lugar preferido. La parte trasera debe estar orientada hacia la pared, los laterales hacia el armario empotrado o hacia una pared. El lavavajillas está equipado con un desagüe de agua que puede dirigirse a la derecha o a la izquierda para facilitar la instalación.

Conexión a la red eléctrica

No utilice un cable de extensión o un adaptador. Asegúrese de que la toma de corriente está conectada a tierra y cumple con la normativa local. Conecte el aparato solo a las tomas de corriente que correspondan a la tensión especificada del aparato. Si el enchufe no encaja en la toma de corriente, haz que un profesional lo sustituya.

Colocar y retirar la entrada de agua

Utilice mangueras nuevas para la conexión. No utilice mangueras viejas. La presión del agua debe estar entre 0,04-1 MPa. Si la presión es inferior, pida consejo a una empresa especializada.

• Colocar la manguera de entrada: Enrolla completamente la manguera de suministro de seguridad desde el soporte en la parte trasera del aparato. Coloque el tornillo en un grifo de agua de 34 de pulgada. Abre completamente el suministro de agua antes de usarlo.
• Retirar la manguera de suministro: Cierra el suministro de agua. Desenrosque la manguera de suministro del grifo de agua.

Nota: Asegúrate de que el tornillo esté bien sujeto al grifo. Si no ha utilizado nunca la conexión o no la has utilizado durante mucho tiempo, drene primero un poco de agua hasta que salga limpia del grifo. Esta precaución garantiza que la válvula de entrada no se obstruya ni se dañe por las partículas presentes en el agua.

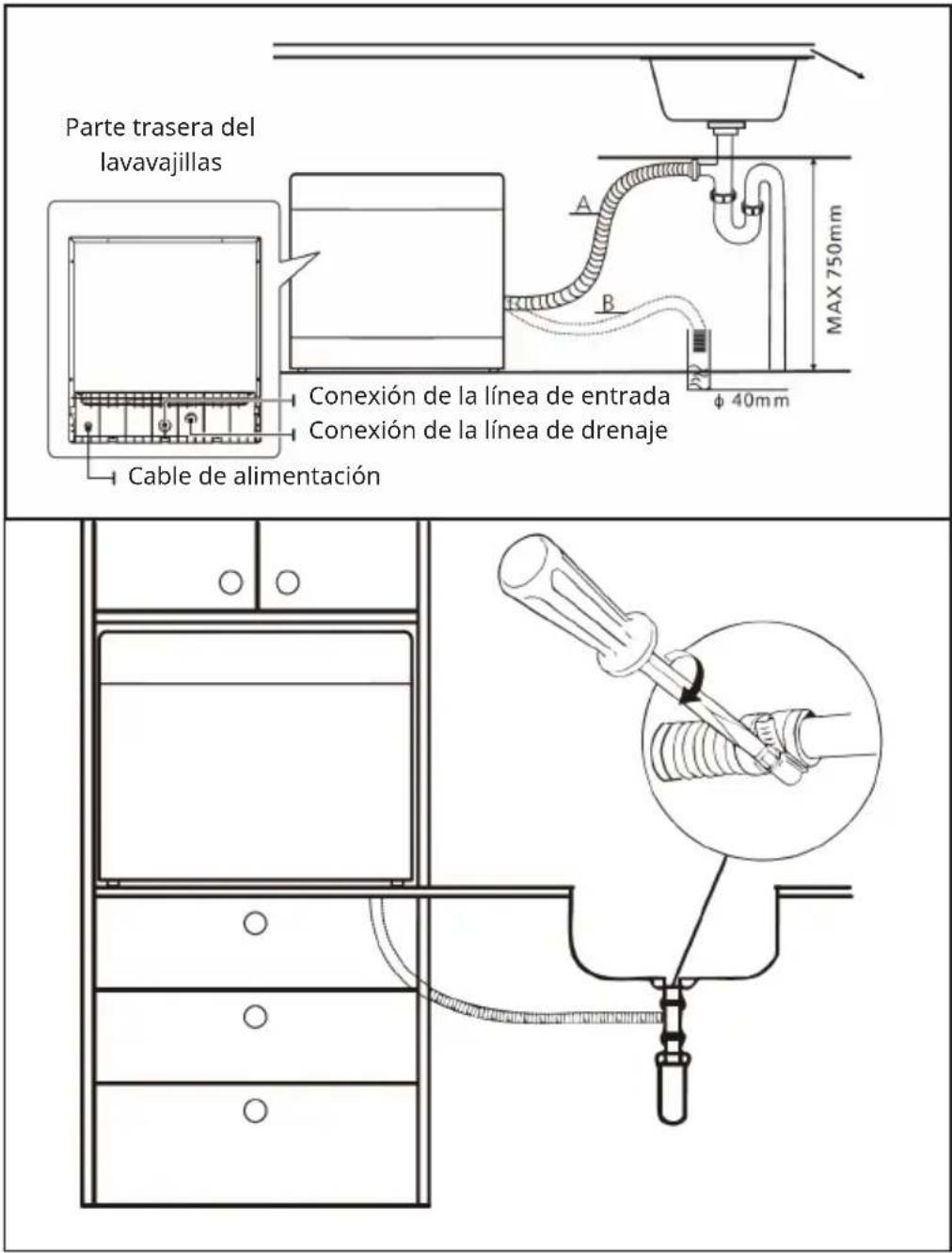

Instalar el drenaje de agua

Inserte la manguera de desagüe en un tubo de desagüe con un diámetro de al menos 4 cm o drene el agua en un fregadero. Asegúrate de que la manguera de desagüe no esté doblada o retorcida. El extremo libre de la manguera no debe sumergirse en el agua para evitar el reflujo del agua. Fije la manguera de desagüe como en la posición A o en la posición B.

Parte trasera del lavavajillas A B MAX 750mm Conexión de la línea de entrada Conexión de la línea de drenaje Cable de alimentación

Nota: Fija la manguera de desagüe firmemente al desagüe con la abrazadera de manguera suministrada para evitar que se mueva y pierda agua residual.

Drenar el exceso de agua de las mangueras

Si el lavabo está 1000 mm más alto que el suelo, el tubo de desagüe no puede colocarse directamente en el lavabo. Es necesario vaciar el exceso de agua en un cuenco o en un recipiente adecuado que esté más bajo que el fregadero.

Salida de agua

Conecta la manguera de desagüe de agua La manguera debe estar conectada correctamente para evitar fugas. Asegúrese de que la manguera no esté aplastada.

Manguera de extensión

Si necesita una extensión de manguera, debe elegir una manguera que sea similar a la manguera de desagüe. La extensión de la manguera no debe ser superior a 4 metros, de lo contrario el rendimiento del lavavajillas podría verse afectado.

Conexión al sifón

El tubo de desagüe no debe estar a más de 100 cm del fondo del lavavajillas. La manguera de agua debería estar arreglada.

Colocación de la unidad

Coloque la unidad en el lugar deseado. La parte trasera del aparato debe estar contra una pared y los lados del lavavajillas deben estar contra las paredes del armario o las paredes. El lavavajillas está equipado con mangueras de entrada y salida de agua que pueden colocarse en el lado izquierdo o derecho del aparato para simplificar la instalación.

MEDIDAS Y MONTAJE

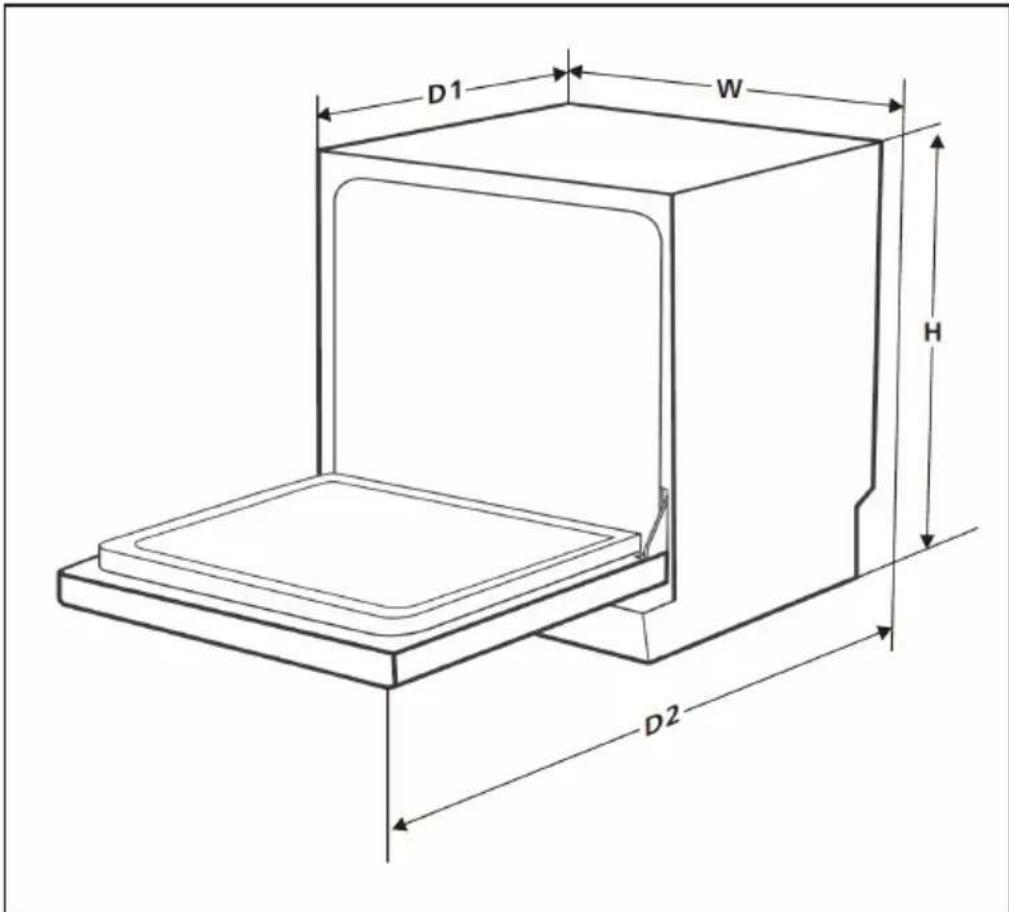

Dimensiones

D1 W H D2

Altura (Altura) 590 mm
Ancho (Anchura) 550 mm
Profundidad (D1) 500 mm (con la puerta cerrada)
Profundidad (D2) 964 mm (con la puerta abierta 90°)

Notas sobre la instalación

- Debe haber menos de 5 mm de espacio entre la parte superior del lavavajillas y el armario empotrado. Lo mismo ocurre con la puerta exterior, que está alineada con el armario.

- Si el lavavajillas está en la esquina del armario empotrado, debe haber espacio suficiente para abrir la puerta.

ANTES DE ESTRENARLO

- Si su modelo no tiene un contenedor de sal, puede omitir esta sección. Utiliza siempre sal apta para lavavajillas. El contenedor de sal se encuentra debajo del compartimento inferior del lavavajillas y debe llenarse de la siguiente manera:

- Utilice únicamente sal que sea explícitamente adecuada para su uso en el lavavajillas. Cualquier otro tipo de sal, especialmente la de mesa, dañará el recipiente. Los daños causados por el uso de sal inadecuada no están cubiertos por la garantía del fabricante.

- Llene el aparato sólo en el recipiente antes de poner en marcha el lavavajillas. Esto evita que la sal o el agua salada, que puede haberse derramado, permanezca en el fondo del lavavajillas durante más tiempo y provoque su desgaste.

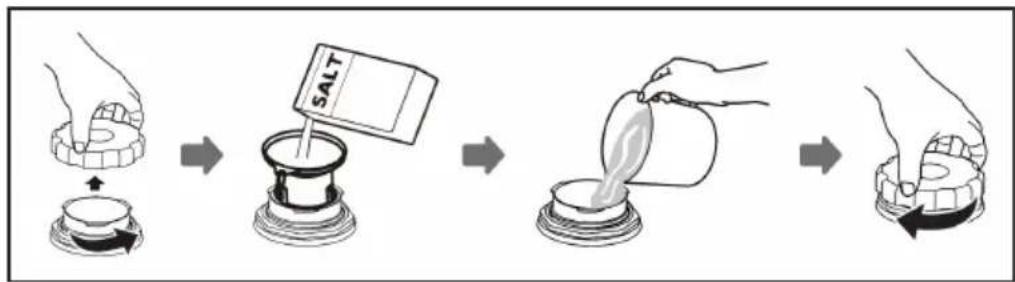

Llenado del compartimento de sal del lavavajillas

1. Retire el inserto del plato y desenrosque la tapa del recipiente.

2. Introduzca el extremo inferior del embudo (suministrado) en el orificio y vierta aproximadamente 1 kg de sal para lavavajillas.

3. Llene el recipiente de sal hasta arriba de agua antes de utilizar el aparato por primera vez. Es normal que salga una pequeña cantidad de agua del contenedor de sal.

4. Tras el llenado, vuelva a enroscar firmemente la tapa en el recipiente.

5. Una vez que el contenedor de sal se ha llenado de sal, la luz de advertencia se apaga.

6. El programa de limpieza debe iniciarse inmediatamente después de llenar el contenedor con sal. (Se recomienda utilizar un programa corto.) De lo contrario, el sistema de filtrado, la bomba u otros componentes del aparato podrían resultar dañados por el agua salada. En estos casos, la reclamación de la garantía queda anulada.

Notas importantes

• Solo se debe rellenar la sal cuando se encienda la luz de advertencia de sal. Dependiendo de lo bien que se disuelva la sal, la luz de advertencia de sal puede permanecer encendida durante algún tiempo aunque el contenedor de sal se haya llenado. Si su electrodoméstico no dispone de esta luz de aviso (en algunos modelos), puede estimar el momento en que necesita rellenar la sal en función de la frecuencia de uso del lavavajillas.
• Si se ha derramado sal, ejecute un programa rápido para eliminarla.

Ajustar la cantidad de sal correcta

El lavavajillas está diseñado para que la cantidad de sal utilizada pueda ajustarse en función de la dureza del agua. Se trata de optimizar y personalizar el consumo de sal. Para ajustar el uso de la sal, proceda como se indica a continuación:

1. Cierre la puerta y encienda la máquina.
2. En los siguientes 60 segundos después de encender el aparato, pulse el botón de programa durante más de 5 segundos para iniciar el modo de ajuste del descalcificador.
3. Vuelva a pulsar el botón de programa para seleccionar el ajuste correcto según su entorno local. La configuración cambia en el siguiente orden: H1 > H2 > H3 > H4 > H5 > H6.
4. Si no usa el aparato durante cinco segundos o pulsa el botón de encendido para salir del modo de ajuste, el programa guardará el ajuste.

Dureza del agua		Ajuste del descalcificador	Indicación de la pantalla	La Regeneración tiene lugar después de cada X secuencia de programa3
^^1	mmol/ I^2)
0 - 5 0 - 0.9	1 H1 no hay regeneración
6 - 11 1,0 -	2,0 2 H2 10
12 - 17 2,1-	3,0 3 H3 5
18 - 22 3,1-	4,0 4	*	H4	3
23 - 34 4,1-	6,1 5 H5 2
35-45 6,2-8,0	6 H6 1

^1 Nivel de dureza alemán
^2 Nivel de dureza internacional
3 Cada ciclo con modo de regeneración consume 2,0 litros de agua adicionales. El consumo de energía aumenta en 0,02 kWh y la duración del programa aumenta en 4 minutos.
* Ajuste de fábrica

Abrillantador

Durante el aclarado final de la vajilla, el abrillantador garantiza que no se formen gotas en la vajilla que puedan dejar manchas y rayas. El proceso de secado también mejora, ya que las gotas de agua pueden desprenderse de la vajilla. Este lavavajillas está diseñado para utilizar abrillantador líquido.

Utilice únicamente abrillantador diseñado específicamente para lavavajillas. No llene nunca el compartimento dispensador con otras sustancias (como detergente para lavavajillas, etc.), ya que dañaría el aparato.

Rellenar el dispensador de abrillantador

Independientemente del testigo luminoso del panel de mandos, el nivel del abrillantador se puede apreciar por el color del indicador óptico de nivel situado junto al tapón. Cuanto más oscuro sea, más lleno está el compartimento del abrillantador. El color del punto oscuro disminuye a medida que se utiliza el abrillantador. El compartimento del abrillantador debe estar siempre lleno como mínimo ¼ de su capacidad. El cambio de color es el siguiente:

Lleno Vacío ^37 Lleno 1/4 lleno1/2 lleno

Llenar el dispensador de abrillantador

1	2
Gire el tapón hacia abajo en el sentido contrario a las agujas del reloj.	Vierta con cuidado el abrillantador, procurando que no rebose.
3
	Vuelva a enroscar el tapón en el sentido de las agujas del reloj.Nota: Retire el abrillantador que haya rebosado con un paño para evitar la formación de espuma durante el siguiente ciclo de lavado.

Ajustar la cantidad de aclarado

Retire la tapa del depósito de abrillantador.Gire el indicador del abrillantador a un número.Cuanto más alto sea el número, más abrillantador utilizará el lavavajillas. Si la vajilla no se seca bien o está manchada, gire el mando al siguiente número más alto hasta que la vajilla esté libre de manchas. Disminuya el valor si se forman manchas blanquecinas en la vajilla o una película azulada en los vasos o las hojas de los cuchillos.

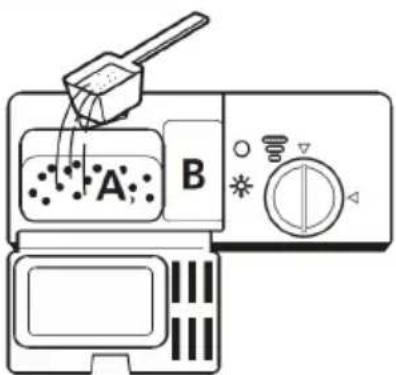

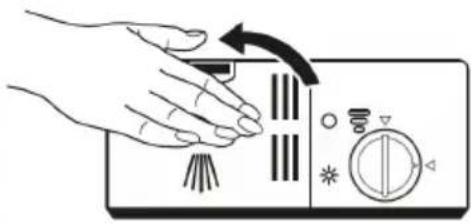

Rellenar el detergente del lavavajillas

1	2
Pulse para abrir
Presione la tapa de cierre para abrir la bandeja.	Introduzca detergente para lavavajillas en la abertura más grande (A) para el ciclo de lavado principal. Para suciedad más gruesa, añada también un poco de detergente para lavavajillas en la abertura más pequeña (B) para prelavar la vajilla.
3
	Presione la tapa para cerrar el compartimento.Nota: El ajuste depende de la dureza del agua. Siga las instrucciones del envase del detergente lavavajillas correspondiente.

CARGAR EL LAVAVAJILLAS CORRECTAMENTE

• Le recomendamos que utilice únicamente vajilla apta para el lavavajillas.
• Utilice únicamente detergentes suaves como los descritos en el apartado "Tipos de detergente" del capítulo anterior.
• Para los platos sensibles al calor, recomendamos un programa con una temperatura más baja.
• Para evitar daños, no saque los vasos y los cubiertos del lavavajillas inmediatamente después de que termine el programa.

Vajilla y cubertería inadecuada

Vajilla/cubertería inadecuada Vajilla y cubertes adecuada bajo ciertas condiciones
Cubiertos con mangos de madera, cuerno o nácarVajilla de plástico resistente al calorCubiertos antiguos con piezas no resistentes al calor.Cubertería o vajilla revestida.Objetos de estaño y cobre.Vidrio de cristalObjetos de acero oxidablePlatos de maderaVajilla y cubertería de plástico	Ciertos tipos de vidrio, ya que pueden empañarse con el tiempo.Las piezas de plata y aluminio pueden cambiar de color con el tiempo.Vajilla esmaltada, ya que el esmalte desaparece con el tiempo según la frecuencia de lavado.

Lo que debe tener en cuenta al cargar

Retira los restos de comida más grandes. Remoja previamente los residuos quemados en las sartenes. No es necesario aclarar la vajilla previamente. Coloque los artículos en el lavavajillas de la siguiente manera:

• Coloque las tazas, vasos, ollas y sartenes en el lavavajillas con el interior hacia abajo.
• Debe cargar los objetos curvos de pie para que el agua pueda escurrirse.
• Ponga los objetos en la unidad de manera que no se caigan.
• Asegúrese de que los brazos rociadores puedan girar libremente y no estén obstruidos por platos u objetos que sobresalgan.
• No lave los objetos pequeños en el lavavajillas, ya que podrían caerse fácilmente de la cesta.
• Asegúrese de que la vajilla y los cubiertos no se superpongan ni se cubran entre sí.
• Para evitar que se rompa el cristal, los vasos no deben tocarse entre sí.
• Cargue en el cesto los objetos grandes y difíciles de limpiar.
• Los objetos largos y afilados deben colocarse horizontalmente en la cesta para evitar lesiones.
• Para obtener los mejores resultados, no sobrecargue el lavavajillas.

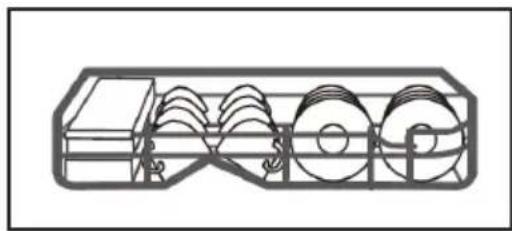

Llenado de la cesta superior

El cesto superior está destinado a la vajilla más delicada y ligera, como vasos, tazas y platillos de café y té, así como platos, cuencos pequeños y cacerolas poco profundas (siempre que no estén demasiado sucias). Coloque la vajilla de forma que no sea movida por el chorro de agua.

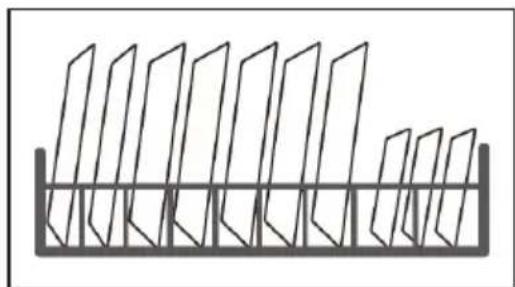

Llenado de la cesta inferior

Le recomendamos que coloque los objetos grandes y difíciles de limpiar (ollas, sartenes, tapas, platos para servir y cuencos) en el cesto inferior, tal y como se muestra en la siguiente ilustración. Los recipientes de servir y las tapas deben colocarse preferentemente de lado en el cesto para no bloquear la rotación del brazo rociador superior.

El diámetro máximo de los platos delante del dispensador de detergente debe ser de 19 cm para no obstruir la abertura del dispensador.

Carga de la cesta para cubiertos

Coloque los cubiertos por separado en la cesta para cubiertos en las posiciones adecuadas. Evite encajar los cubiertos para evitar un rendimiento de limpieza insuficiente.

No permita que sobresalgan objetos a través del suelo. Cargue siempre los objetos afilados con la punta hacia abajo.

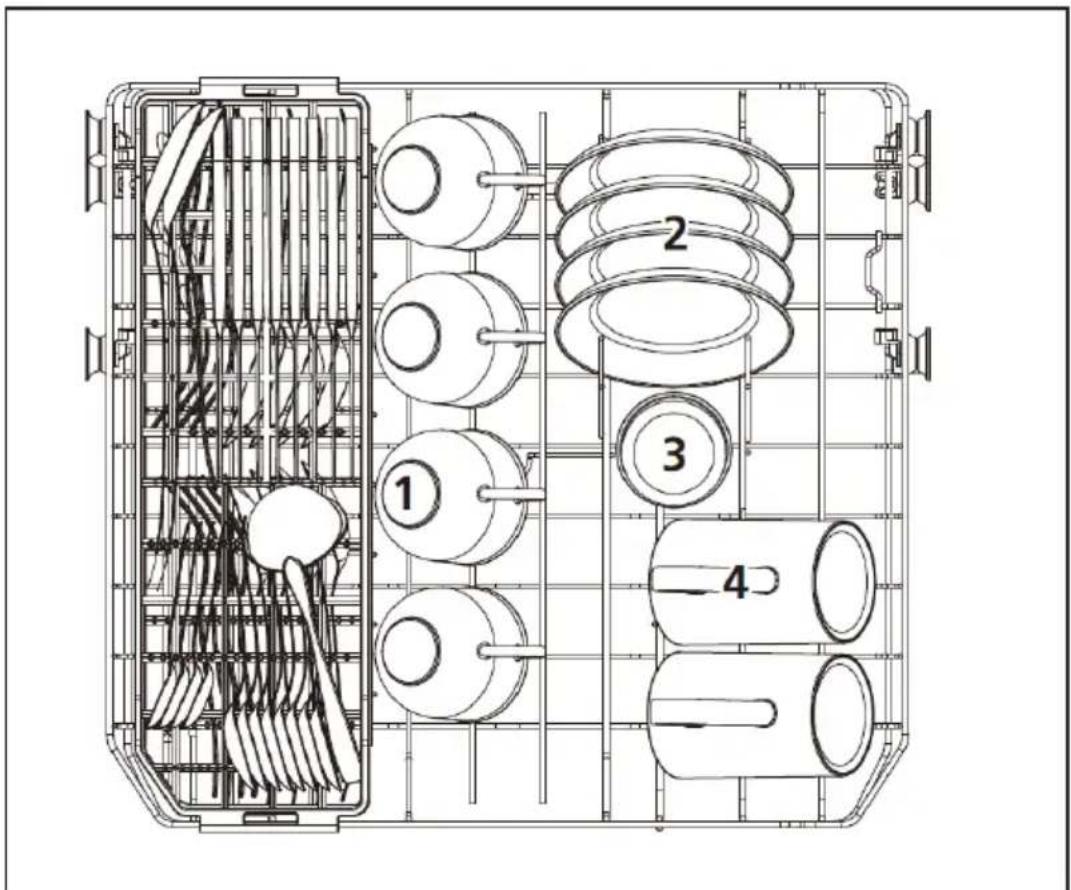

CARGA DE LAS CESTAS (EN 60436)

Cesta de la vajilla superior

Núm. Descripción Núm. Descripción
1 Tazas 3 Vasos
2 Platos pequeños 4 Cuenco
12 5 9 11 13 4 3 6 5
Núm. Descripción Núm. Descripción
5 Cuencos de postre 10 Platos de postre de melamina
6 Cuencos de vidrio 11 Cuencos de melamina
7 Plato de postre 12 Bandeja ovalada
8 Plato de comer 13 Olla pequeña
9 Plato hondo

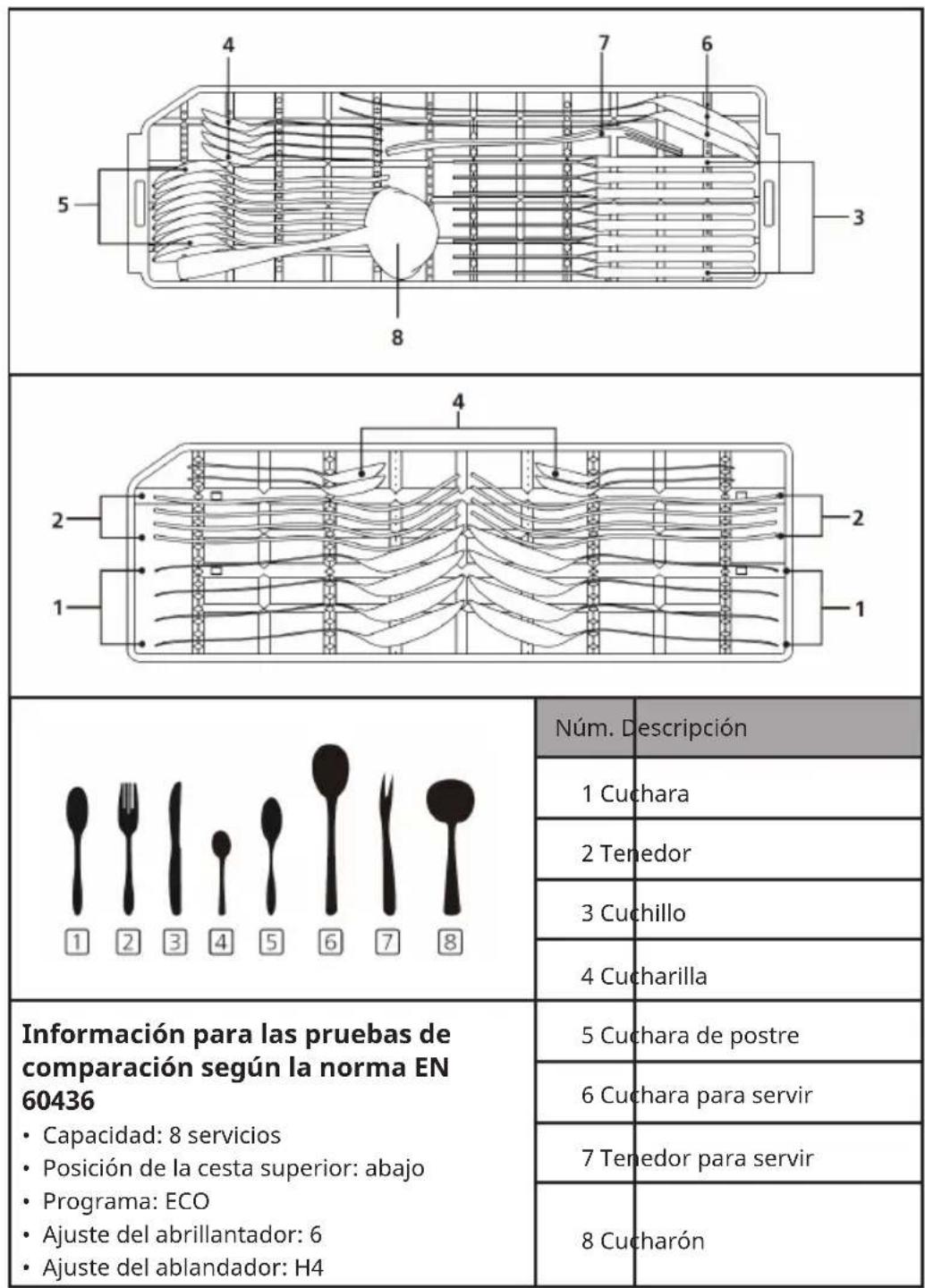

Cesta de cubiertos

Información para las pruebas de comparación según la norma EN 60436

• Capacidad: 8 servicios
• Posición de la cesta superior: abajo
• Programa: ECO
• Ajuste del abrillantador: 6
• Ajuste del ablandador: H4

Núm. Descripción

1 Cuchara

2 Tenedor

3 Cuchillo

4 Cucharilla

5 Cuchara de postre

6 Cuchara para servir

7 Tenedor para servir

8 Cucharón

PROGRAMAS DE LAVADO (EN 60436)

La tabla muestra los programas más adecuados en función de la cantidad de residuos de alimentos y de la cantidad de detergente necesaria. Los valores de consumo y la duración del programa son meramente indicativos, excepto para el programa ECO. El símbolo (indica que el programa utiliza el abrillantador durante el último aclarado.

Programa	Ciclo de en- juague	Detergente pre/princi- pal	Tiempo (min.)	Energía (kWh)	Agua (L)	Abrillan- tador
Intensivo	Prelavado (50°C) Lavado (65°C) Aclarado Aclarar Aclarado (60 °C) Secado	4/12 g (1 Tab)	155 1.080 12.5			●
Universal	Prelavado (45°C) Lavado (60 °C) Aclarado Aclarado (60 °C) Secado	4/12 g (1 Tab)	140 0.980 12.5			●
ECO (*EN 60436)	Prelavado Lavado (45°C) Aclarado (55 °C) Secado	4/12 g (1 Tab)	230 0.584 8.0			●
Cristal	Prelavado Lavado (45°C) Aclarar Aclarado (55 °C) Secado	4/12 g (1 Tab)	95 0.650 12,0			●
90 min.	Lavado (55°C) Lavado (65°C) Aclarado (65 °C) Secado	16 g (1 Tab)	90 0.950 11.0			●
Rápido	Lavado (50 °C) Aclarado (45 °C) Aclarado (45 °C)	10 g (1 Tab)	30 0.540 7.0			○
Autolimp- ieza	Prelavado Lavado (65°C) Aclarar Aclarado (65 °C) Secado	4/12 g (1 Tab)	135 0.860 9.5			●
*EN 60436: Para la realización de la prueba se utilizó el programa ECO de acuerdo con la norma EN 60436.

• El programa ECO es adecuado para limpiar vajillas con suciedad normal. Es el programa más eficiente para este fin en términos de consumo combinado de energía y agua y se utiliza para comprobar el cumplimiento de la normativa de diseño eco de la UE.
• Cargar el lavavajillas doméstico hasta la capacidad especificada por el fabricante puede ahorrar energía y agua.
• Una carga inadecuada puede tener estas consecuencias:

- un peor resultado de limpieza

- daños materiales por bloqueo de los brazos pulverizadores

• El prelavado manual de la vajilla conlleva un mayor consumo de agua y energía, por lo que no se recomienda.
• El lavado de la vajilla en un lavavajillas doméstico suele consumir menos energía y agua que el lavado a mano, siempre que el lavavajillas doméstico se utilice siguiendo las instrucciones del fabricante.
• Los valores indicados para programas distintos de eco son meramente indicativos.

Inicio del proceso de lavado

1. Extraiga los cestos inferior y superior, llene los cestos con vajilla y vuelva a introducirlos en el aparato. Se recomienda llenar primero el cesto inferior.
2. Añade el líquido lavavajillas.
3. Enchufe el cable de alimentación en la toma de corriente. Asegúrese de que el grifo de agua está completamente abierto.
4. Cierra la puerta y pulsa la tecla de encendido/apagado.
5. Una vez seleccionado un programa, se enciende el indicador luminoso correspondiente. Pulse la tecla Start/Pause para que comience el lavavajillas.

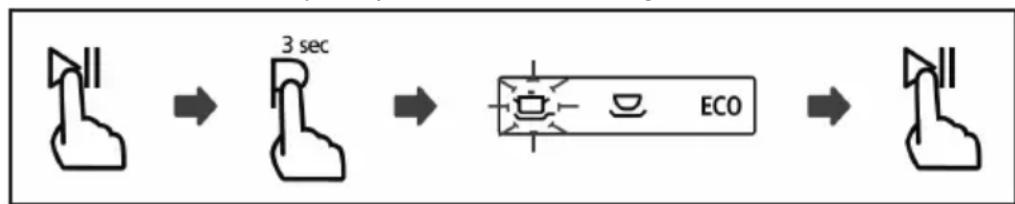

Cambiar el programa

Sólo se puede cambiar un programa si el aparato lleva poco tiempo en funcionamiento. De lo contrario, es posible que el líquido lavavajillas ya se haya liberado y que el lavavajillas ya esté lleno de agua. En este caso, hay que reajustar el aparato y rellenar el compartimento dispensador con detergente para lavavajillas. Para restablecer el lavavajillas, proceda como sigue:

1. Para detener el proceso de lavado, pulse el botón inicio/pausa.
2. Para cancelar el programa en curso, pulse el botón de programa durante más de 3 segundos.
3. Seleccione el programa deseado con la tecla de programa.
4. Pulse la tecla Start/Pause para que comience el lavavajillas.

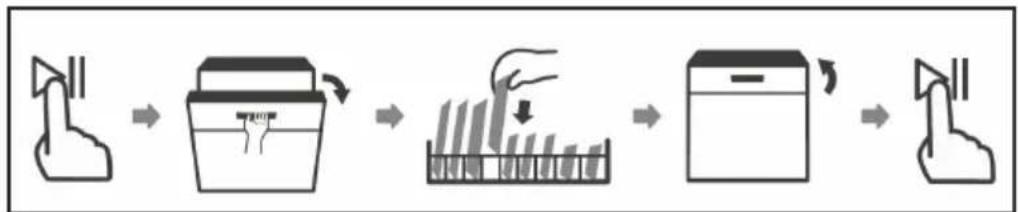

Adición posterior de vajilla

La vajilla olvidada puede colocarse en el lavavajillas antes de que se abra el dispensador de detergente. Si este es el caso, siga estos pasos:

1. Para detener el proceso de lavado, pulse el botón inicio/pausa.
2. Espere unos 5 segundos a que los brazos rociadores se detengan antes de abrir la puerta.
3. Introduzca la vajilla.
4. Cierre la puerta.
5. Pulse el botón Inicio/Pausa y el lavavajillas reanudará su funcionamiento.

Es peligroso abrir la PUERTA durante el funcionamiento, ya que puede escaldarse con el vapor caliente.

Apertura automática

Después del lavado, la puerta se abre automáticamente para un mejor efecto de secado.Nota: No bloquee la puerta del lavavajillas cuando esté programada para abrirse automáticamente. Esto puede interferir con el funcionamiento de la cerradura de la puerta.

LIMPIEZA Y CUIDADO

Puerta y junta de la puerta

Limpie regularmente las juntas de la puerta con un paño húmedo para eliminar los restos de comida. Al llenar el lavavajillas, los restos de comida pueden adherirse a los lados de la puerta del lavavajillas. Estas superficies están en el exterior y no pueden ser alcanzadas por los brazos pulverizadores. Elimine siempre este residuo antes de cerrar la puerta.

Panel de control

• Limpie el panel de control sólo con un paño suave y húmedo.
• No utilice limpiadores en spray para evitar que el agua penetre detrás de la junta de la puerta o en los componentes del aparato eléctrico.
• No utilice limpiadores agresivos ni estropajos en las superficies exteriores del aparato, ya que podrían rayar el revestimiento. Tenga en cuenta que algunas toallas de papel también pueden rayar o dejar marcas en la superficie.

Retirada de cuerpos extraños

• Compruebe las cestas y el fondo después de cada uso del lavavajillas. Los objetos extraños (por ejemplo, vidrios rotos, partículas de plástico, huesos o palillos de dientes, etc.) reducen el rendimiento de limpieza y pueden causar daños en la bomba de desagüe. Desmonte el sistema de tamiz como se describe en este capítulo. Retira los objetos extraños con la mano.
• ¡Atención! Si no puede retirar los elementos, póngase en contacto con un centro de servicio autorizado. Monte el sistema del filtro como se describe en este capítulo.

Sistema de filtrado

El sistema de filtrado se encuentra en la parte inferior del lavavajillas. Los residuos del ciclo de lavado se quedan en el filtro. La acumulación de residuos puede provocar la obstrucción de los filtros. Por lo tanto, los filtros deben revisarse regularmente y, si es necesario, limpiarse con agua corriente. Siga los siguientes pasos para limpiar los filtros:

1	2

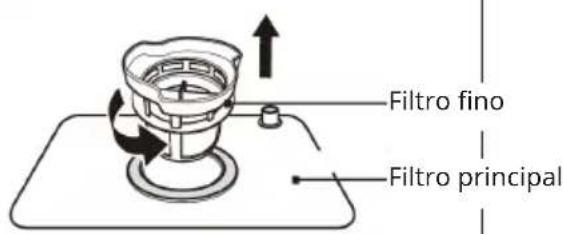

Sujete el filtro grueso y gírelo en sentido contrario a las agujas del reloj para desbloquearlo. Tire del filtro hacia arriba.	Levante el filtro fino para sacarlo del filtro principal.
3	4

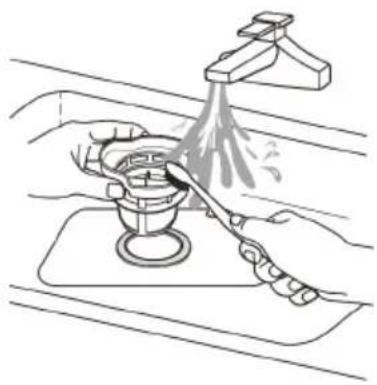

Los residuos de alimentos más grandes pueden eliminarse manteniendo el filtro bajo el agua corriente. Para una limpieza más profunda, se recomienda utilizar un cepillo de dientes suave.	Vuelva a montar los filtros en orden inverso y vuelva a introducirlos de nuevo en el lavavajillas. Ahora gire los filtros en el sentido de las agujas del reloj para fijarlos en su sitio.

Nota: Las ilustraciones son orientativas y pueden diferir de su modelo.

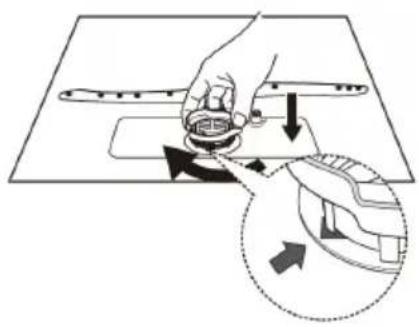

• No enrosque los filtros con demasiada fuerza. Sustituya los filtros en orden, de lo contrario los residuos del filtro grueso podrían llegar a los otros dos filtros y provocar una obstrucción.
• Nunca utilice el lavavajillas sin un filtro. El montaje incorrecto del filtro puede afectar al rendimiento general del lavavajillas y dañar la vajilla y los accesorios.

Brazos rociadores

Es necesario limpiar los brazos rociadores con regularidad, ya que el agua dura hace que los residuos de cal se adhieran a los brazos rociadores y a los soportes. Siga las siguientes instrucciones para la limpieza de los brazos aspersores:

Para retirar el brazo aspersor superior, sujete la tuerca en el centro y gire el brazo aspersor en sentido contrario a las agujas del reloj para retirarlo.	Tire del brazo aspersor superior hacia arriba para poder retirar el brazo aspersor inferior.	Coloque los brazos rociadores en una solución jabonosa con agua tibia y utilice un cepillo suave para limpiar las boquillas. Después de enjuagar cuidadosamente los brazos aspersores con agua, vuelva a colocarlos en el aparato.

Anticongelante

Tome las siguientes medidas de protección contra las heladas en invierno y proceda de la siguiente manera después de cada ciclo de limpieza:

1. Desconecta el enchufe del lavavajillas de la toma de corriente.
2. Cierra el suministro de agua y desconecte el tubo de entrada de agua de la válvula de agua.
3. Drena el agua de la tubería de entrada de agua y de la válvula de agua (recógela en un cubo).
4. Vuelve a conectar el tubo de entrada de agua a la válvula de agua.
5. Retira y limpia los filtros.

Después de cada lavado

Cierre el suministro de agua y deje la puerta ligeramente abierta para que la humedad y los olores no se queden dentro del aparato.

Desenchufar la clavija de la red eléctrica

Desconecte siempre el enchufe de la toma de corriente antes de realizar trabajos de limpieza o mantenimiento.

Nota sobre los disolventes o productos de limpieza agresivos

No utilice soluciones agresivas o agentes de limpieza para limpiar el exterior y los componentes de goma de la unidad. Utilice sólo un paño limpio con agua tibia y jabón. Para eliminar las manchas o la suciedad de la superficie del interior, utilice un paño húmedo con un poco de vinagre o un detergente especial para lavavajillas.

Si el aparato no se utiliza durante un largo periodo de tiempo

Se recomienda hacer funcionar el lavavajillas vacío una vez y luego desconectar el enchufe de la toma de corriente, cerrar el suministro de agua y dejar la puerta del lavavajillas ligeramente abierta. De este modo, las juntas de la puerta se conservarán durante más tiempo y se evitará la formación de olores en el interior del lavavajillas.

Transporte de la unidad

Procure transportar la unidad siempre en posición vertical. Si es absolutamente necesario, puede colocarse en la parte trasera.

Juntas

Uno de los principales factores causantes de la formación de olores en los lavavajillas son los residuos de alimentos bajo las juntas. Por lo tanto, limpie las juntas regularmente con una esponja húmeda para que no se formen olores.

REPARACIÓN DE ANOMALÍAS

Error Posible causa Solución
El lavavajillas no se pone en marcha.	El fusible está apagado o fundido.	Cambie el fusible o vuelva a accionar el interruptor. Retire todos los demás dispositivos que estén conectados al circuito de alimentación.
	No hay electricidad. Asegúrese de que el aparato está encendido, la puerta está bien cerrada y el cable de alimentación está bien conectado a la toma de corriente.
	La puerta no está bien cerrada.	Al cerrar, asegúrese de que el cierre de la puerta encaje.
No se bombea agua del lavavajillas.	El tubo de desagüe está doblado.	Compruebe los tubos.
	El filtro está obstruido. Compruebe el filtro.
	El desagüe está bloqueado.	Compruebe su desagüe y límpielo si es necesario. Si todavía tienes problemas. Contacte con una empresa especializada.
Manchas de óxido en los cubiertos.	Los cubiertos no son inoxidables.	Lave solo cubiertos inoxidables.
	No se ha iniciado ningún programa después de añadir la sal de enjuague.	Tras el llenado, inicie el programa rápido con el lavavajillas vacío.
	La tapa del contenedor de sal de enjuague está suelta.	Asegúrese de que la tapa esté bien cerrada.
Manchas de pintura en la cubeta.	Lavavajillas de color. Utilizar sólo detergente sin color.
Película blanca en las superficies interiores.	Residuos minerales del agua dura.	Limpia las superficies interiores con un paño húmedo y un poco de producto de limpieza para lavavajillas. Utiliza guantes para hacerlo y no utilices ningún otro detergente.
Ruidos de golpes en el interior.	El brazo rociador golpea un objeto en la cesta.	Interrumpa el programa y coloque la vajilla de forma que el brazo aspersor no quede obstruido.
Ruidos de traqueteo en el interior.	Los platos no se sostienen con seguridad.	Interrumpa el programa y coloque la vajilla de manera que quede asegurada.
Ruido de golpeteo en la tubería de agua.	Puede ser causado por el cruce de las tuberías de agua.	No afecta al rendimiento del lavavajillas. Si no está seguro, póngase en contacto con un técnico.
Espuma en el fondo. Detergente lavavajillas inadecuado.		Utilice únicamente detergente apto para lavavajillas. Si todavía hay espuma en la bañera, abre la puerta y deja que la espuma se evapore. Vierte un poco de agua fría en la bañera y cierra la puerta. Ejecuta cualquier programa de lavado para eliminar los residuos.
		El abrillantador se ha sobrado.

Error Posible causa Solución
Los platos no están limpios.	Los platos no se cargaron correctamente.	Siga las instrucciones para cargar el lavavajillas.
	El programa no era lo suficientemente fuerte.	Utiliza el programa intensivo.
	Muy poco jabón de lavavajillas.	Use más detergente o use un detergente diferente.
	Los objetos bloquean los brazos rociadores.	Coloque la vajilla en el aparato de manera que los brazos rociadores no queden obstruidos.
	El sistema de filtros esta sucio o mal colocado.	Limpie los filtros o insértelos correctamente. Limpia los brazos rociadores.
Los platos no se secan. Carga incorrecta. Siga las instrucciones para cargar el lavavajillas.

Error Posible causa Solución
El vaso se ha vaporizado.	Combinación de agua blanda y demasiado detergente de lavavajillas.	Use menos detergente y utilice el programa más corto para lavar y limpiar el cristal.
Vetas negras o grises en la vajilla	Las piezas de aluminio han rozado el arnés.	Utiliza un limpiador abrasivo suave.
Restos de detergente para lavavajillas en la cámara.	Los platos obstruyen la disolución del detergente.	Cargue la vajilla con cuidado en el lavavajillas.

Códigos de error

Para algunos fallos, la pantalla muestra un código de error para advertirle.

En estos casos, consulte a personal cualificado:

ADVERTENCIA

Peligro de descarga eléctrica u otros daños personales.

No repare este aparato por su cuenta. El lavavajillas sólo debe ser reparado por personal cualificado. La reparación debe ser realizada por un profesional.

Código	Significado Posible causa
E1	La entrada de agua lleva mucho tiempo.	El grifo no está abierto, o el suministro de agua está restringido, o la presión del agua es demasiado baja.
E3	No se alcanza la temperatura requerida.	Mal funcionamiento de la resistencia.
E4	El lavavajillas gotea. Un elemento del lavavajillas tiene una fuga, noestá bien hermético.
Ed	Fallo en la comunicación entre la placa de circuito principal y la placa de circuito de la pantalla	Circuito abierto o cableado interrumpido para la comunicación.

• En caso de fuga de agua, cierre primero la entrada de agua antes de ponerse en contacto con el servicio de atención al cliente o con una empresa especializada.
• Si hay agua en la bandeja de la base debido a un llenado excesivo o a una pequeña fuga, retírela antes de volver a poner en marcha el lavavajillas.
• Si no se puede resolver un código de error, póngase en contacto con un centro de servicio profesional para su reparación.
• En caso de reparación, póngase en contacto con un servicio de reparación cualificado de su zona.
• Las piezas de repuesto del artículo están disponibles hasta el 31.12.2028

FICHA DEL PRODUCTO

Información de conformidad con el reglamento (UE) Núm. 2019/2017

Nombre o marca comercial del fabricante: Klarstein
Dirección del fabricante: Wallstraße 16, 10179 Berlín, Alemania.
Número de artículo: 10045371, 10045372
Parámetros generales del producto:
Parámetro Valor Parámetro Valor
Vajilla estándar 8 Dimensiones en mm			Altura 59 cm
			Ancho 55 cm
			Profundidad 50 cm
IEE 49.9		Clase de eficiencia energética	D
Índice de rendimiento de la limpieza	1.125	Índice de rendimiento de secado	1.065
Consumo de energía en kWh [por ciclo], basado en el programa eco con llenado de agua fría. El consumo real de energía depende del uso que se haga de la unidad.	0.584	Consumo de agua en litros [por ciclo], basado en el programa Eco. El consumo real de agua depende del uso del aparato y de la dureza del agua.	8.0
Duración del programa (h:min)	3:50 Tipo de diseño Independiente
Emisión sonora (dB(A) re 1 pW)	49	Clase de emisión acústica	C
Modo apagado (W) 0.49 Modo de espera (W) n/ A.
Retraso de inicio (W) (si procede)	1.00	Servicio de guardia en red (W) (si procede)	n/ A.
Duración mínima de la garantía ofrecida por el fabricante: 24 meses
Información adicional:
Enlace web al sitio web del proveedor donde se puede encontrar la información mencionada en el punto del anexo II del Reglamento ( UE) 2019/2022 de la Comisión: www.klarstein.de

INDICACIONES SOBRE LA RETIRADA DEL APARATO

Si en su país existe una disposición legal relativa a la eliminación de aparatos eléctricos y electrónicos, este símbolo estampado en el producto o en el embalaje advierte de que no debe eliminarse como residuo doméstico. En lugar de ello, debe depositarse en un punto de recogida de reciclaje de aparatos eléctricos y electrónicos. Una retirada de aparatos conforme a las leyes contribuye a proteger el medio ambiente y a las personas a su alrededor frente a posibles consecuencias perjudiciales para la salud. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con su ayuntamiento o con el servicio de eliminación de residuos domésticos.

FABRICANTE E IMPORTADOR (REINO UNIDO)

Fabricante:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania.

Importador para Gran Bretaña:

Riempimento del vano del brillantante
