MANUALE UTENTE Amazonia Eco 8 Klarstein

La ringraziamo per l'acquisto del dispositivo. La preghiamo di leggere attentamente le seguenti indicazioni e di seguirle per evitare eventuali danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservanza delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il seguente codice QR per accedere al manuale d'uso più recente e ricevere informazioni sul prodotto.

Avvertenze di sicurezza 142

Descrizione del dispositivo 144

Pannello di controllo e tasti 145

Installazione 147

Dimensioni e incasso 150

Operazioni preliminari 151

Caricare correttamente la lavastoviglie 156

Caricamento dei cestelli (EN 60436) 158

Programmi di lavaggio (EN 60436) 161

Messa in funzione e utilizzo 162

Pulizia e manutenzione 164

Correzione degli errori 168

Scheda informativa del prodotto 172

Avviso di smaltimento 173

Produttore e importatore (UK) 173

AVVERTENZE DI SICUREZZA

ATTENZIONE

Pericolo di esplosione! All'interno di un impianto per la produzione di acqua calda, in determinate condizioni e se non utilizzato per più di due settimane, è possibile assistere alla formazione di idrogeno. L'IDROGENO È ALTAMENTE ESPLOSIVO! Se la lavastoviglie non è stata utilizzata per molto tempo, aprire tutti i rubinetti dell'acqua calda e lasciare scorrere l'acqua per qualche minuto prima di procedere all'uso. Questo permette di eliminare l'idrogeno accumulatosi nell'impianto. Poiché il gas può infiammarsi, evitare le fiamme libere e non fumare durante questo periodo.

- Non tirare con forza lo sportello. Non sedere o salire sulla porta e sul cestello della lavastoviglie.

- Non toccare l'elemento riscaldante della lavastoviglie durante o subito dopo l'uso.

• Non avviare la lavastoviglie prima di averne chiusa la porta.

- Aprire la porta con molta attenzione durante il funzionamento e prestare attenzione agli schizzi d'acqua.

- Non posizionare oggetti pesanti sulla porta per evitare il ribaltamento della lavastoviglie.

- Assicurarsi che, durante il funzionamento, eventuali oggetti di plastica non entrino in contatto con l'elemento riscaldante.

- Assicurarsi che la vaschetta del detersivo sia vuota dopo il ciclo di lavaggio.

- Lavare solo gli articoli di plastica lavabili in lavastoviglie e contrassegnati di conseguenza.

- Usare solo detersivi e brillantanti adatti alla lavastoviglie. Non usare sapone, prodotti detergenti o detersivi per il bucato a mano.

• L'alimentazione elettrica dell'edificio deve includere un interruttore principale con una distanza di contatto di almeno 3 mm tra ogni polo per consentire il blocco del circuito in caso di quasto.

- Tenere i bambini lontani dal detersivo e dal brillantante e assicurarsi che non prendano il detersivo dallo sportello aperto.

• Assicurarsi che i bambini non giochino con il dispositivo.

- I bambini e le persone dalle limitate capacità fisiche, psichiche e sensoriali possono utilizzare l'elettrodomestico solo in seguito a una spiegazione relativa all'uso e alla sicurezza offerta da un responsabile.

- I detersivi per lavastoviglie sono fortemente alcalini. Se vengono inghiottiti, possono provocare un'intossicazione. Evitare qualsiasi contatto con la pelle o gli occhi e tenere i bambini lontano dalla lavastoviglie quando lo sportello è aperto.

• Non lasciare lo sportello permanentemente aperto in modo che nessuno ci inciampi.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore o da un tecnico qualificato.
• Smaltire i materiali di imballaggio in modo appropriato.
• Durante l'installazione, assicurarsi che il cavo di alimentazione non venga eccessivamente piegato o schiacciato.
  • Non giocare con gli elementi di controllo.
• Quando si collega il dispositivo, usare tubi nuovi e smaltire quelli vecchi.
• Assicurarsi che nessun tappeto blocchi le aperture sul lato inferiore.
• Usare la lavastoviglie solo per lo scopo per cui è stata progettata.
• Usare la lavastoviglie solo in locali interni.
• La lavastoviglie non è adatta per un uso commerciale, ma solo domestico e in ambienti simili.

ATTENZIONE

Pericolo di lesioni! Quando si carica la lavastoviglie, assicurarsi di posizionare gli oggetti appuntiti in modo da non danneggiare la guarnizione dello sportello. I coltelli affilati devono essere messi nel cestello delle posate con il manico rivolto verso l'alto. Coltelli e altri oggetti con la punta affilata devono essere messi nel cestello delle posate con la punta rivolta verso il basso o in posizione orizzontale.

ATTENZIONE

Pericolo di soffocamento! I bambini potrebbero ferirsi con i materiali di imballaggio e con vecchi elettrodomestici. Quando si smaltisce il vecchio dispositivo, assicurarsi di tagliare il cavo di alimentazione e rendere inutilizzabile il blocco dello sportello.

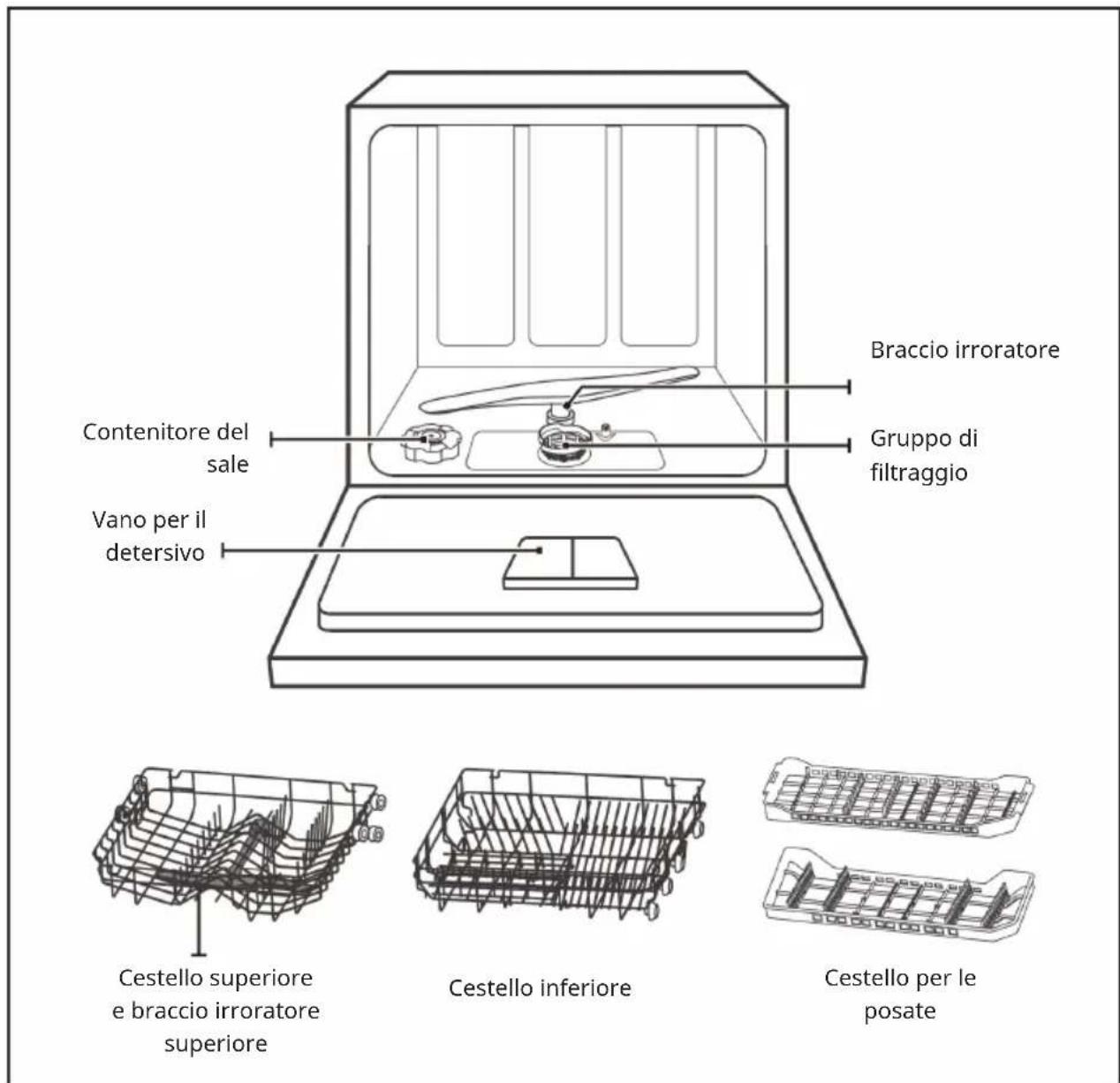

DESCRIZIONE DEL DISPOSITIVO

Braccio irroratore Gruppo di filtraggio Contenitore del sale Vano per il detersivo Cestello superiore e braccio irroratore superiore Cestello inferiore Cestello per le posate

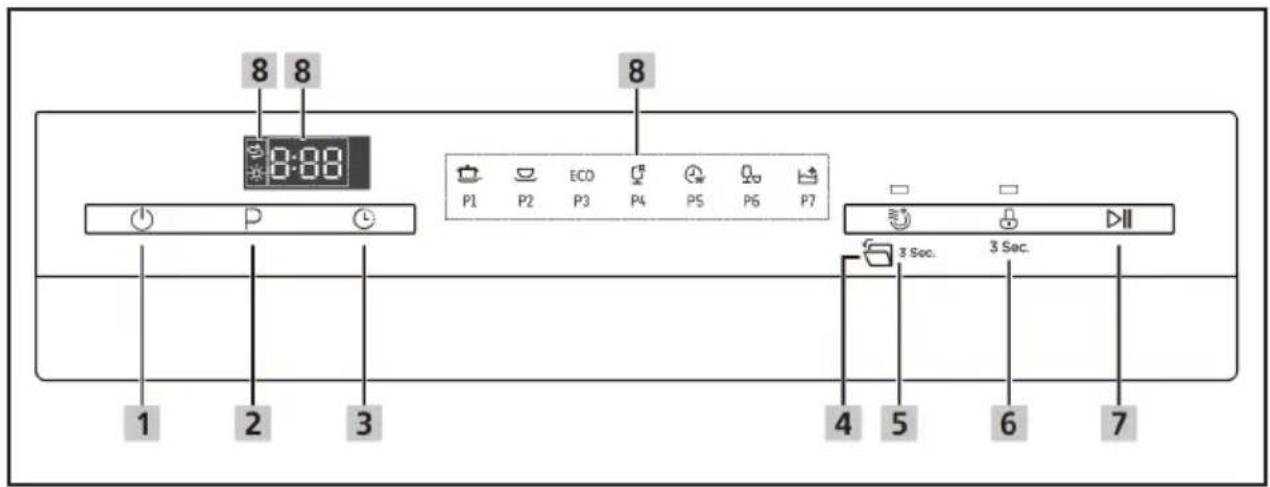

PANNELLO DI CONTROLLO E TASTI

8 8 8:00 P1 P2 ECO P3 P4 P5 P6 P7 3 Sec. 3 Sec. 1 2 3 4 5 6 7

1	Tasto POWER (on/off)	Premere questo tasto per accendere o spegnere la lavastoviglie.
2	Programma	Premere questo tasto per selezionare il programma di lavaggio corrispondente. Il simbolo del programma selezionato si accende.
3	Ritardo	Premere questo tasto per impostare l'avvio posticipato del lavaggio. L'avvio del lavaggio può essere posticipato fino a 24 ore. Ogni volta che si preme il tasto, l'inizio del lavaggio viene posticipato di un'ora.
4	Apertura automatica	Premere questo tasto per 3 secondi per attivare o disattivare la funzione. Sullo schermo compare AO o AF. Dopo il lavaggio, lo sportello si apre automaticamente per una migliore asciugatura.Questa funzione non può essere utilizzata con il programma di lavaggio rapido.
5	Asciugatura extra	Per asciugare completamente le stoviglie. Può essere utilizzata solo con i programmi intensivo, universale, ECO, vetro e 90 min. Quando si preme il tasto, si accende la spia corrispondente.
6	Blocco di sicurezza per bambini	Quest'opzione permette di bloccare i tasti del pannello di controllo in modo che i bambini non possano avviare accidentalmente la lavastoviglie premendoli. Resta attivo solo il tasto Power. Premere questo tasto per 3 secondi per attivare o disattivare il blocco di sicurezza per i bambini. Quando il blocco di sicurezza per i bambini è attivato, si illumina l'indicazione corrispondente.

8 8 8:00 P1 P2 ECO P3 P4 P5 P6 P7 3 Sec. 3 Sec. 1 2 3 4 5 6 7

7	Start/Pausa	Per avviare o mettere in pausa il programma di lavaggio selezionato quando la lavastoviglie è in funzione.
8	Indicazione di avvertimento		Brillantante: quando sullo schermo compare il simbolo corrispondente, significa che il brillantante è quasi finito e deve essere rabboccato.
			Sale: quando sullo schermo compare questo simbolo, significa che è necessario aggiungere sale per la lavastoviglie.
	Display 8:88		Mostra l'ora, il tempo di ritardo, i codici di errore, la temperatura del programma e informazioni simili.
	Programmi		Intensivo: per pentole e padelle molto sporche e per stoviglie con residui secchi di alimenti.
			Normale: per carichi con un livello di sporco normale, come pentole, piatti, bicchieri e padelle poco sporche.
			ECO: programma standard per piatti con un normale livello di sporco. Programma ecologico, con elevato risparmio energetico e idrico.
			Bicchieri: per lo sporco leggero e i bicchieri.
			90 minuti: per stoviglie con un normale livello di sporco da lavare rapidamente.
		[WYS3]	Rapido: ciclo di lavaggio breve per stoviglie poco sporche da non asciugare.
			Autopulizia: questo programma assicura una pulizia efficace della lavastoviglie.

INSTALLAZIONE

Preparazione

• Posizionare il dispositivo in prossimità di un punto di afflusso o scarico dell'acqua e di una presa di corrente.
• Assicurarsi che i tubi e la spina siano sempre accessibili.

Posizionare il dispositivo

Posizionare il dispositivo nel luogo desiderato. La parte posteriore deve essere rivolta verso la parete e i lati verso il mobile per l'incasso o una parete. La lavastoviglie è dotata di uno scarico dell'acqua orientabile a destra o a sinistra per facilitarne l'installazione.

Connessione alla rete elettrica

Non usare una prolunga o un adattatore. Assicurarsi che la presa sia dotata di messa a terra e conforme alle normative locali. Collegare il dispositivo solo a prese elettriche con tensione corrispondente a quella indicata. Se la spina non è adatta alla presa, farla sostituire da un tecnico specializzato.

Collegare e rimuovere il tubo di alimentazione dell'acqua

Utilizzare tubi nuovi per il collegamento. Non usare tubi flessibili usurati. La pressione dell'acqua deve essere compresa tra 0,04-1 MPa. Se la pressione è inferiore a questo valore, rivolgersi a un'azienda specializzata.

• Collegare il tubo di afflusso: srotolare completamente il tubo di afflusso di sicurezza dal supporto sul retro del dispositivo. Collegare la vite a un rubinetto dell'acqua da 34 di pollice. Aprire completamente l'afflusso d'acqua prima dell'uso.
• Rimuovere il tubo di afflusso: chiudere il flusso dell'acqua. Svitare il tubo di alimentazione dal rubinetto dell'acqua.

Nota: assicurarsi che la vite sia ben stretta sul rubinetto. Se è il primo utilizzo del raccordo o se non è stato usato per molto tempo, lasciar scorrere l'acqua per un po' finché non esce limpida dal rubinetto. Questa precauzione garantisce che la valvola di ingresso non venga intasata o danneggiata da particelle presenti nell'acqua.

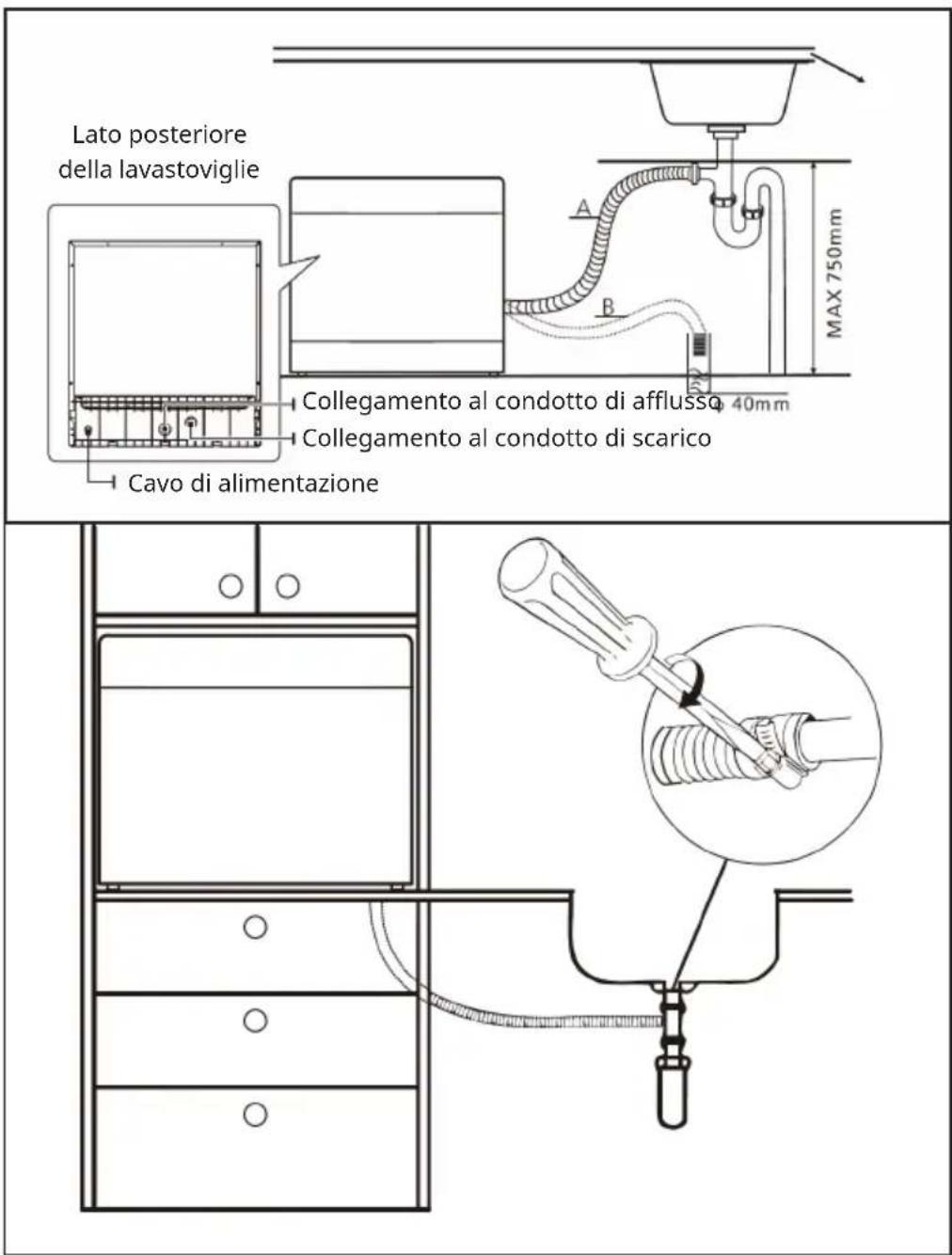

Collegare il tubo di scarico dell'acqua

Inserire il tubo di scarico in un condotto con un diametro di almeno 4 cm o scaricare l'acqua in un lavandino. Assicurarsi che il tubo non sia piegato. L'estremità libera del tubo non deve essere immersa nell'acqua per evitare il riflusso. Fissare il tubo di scarico come mostrato in posizione A o B.

Lato posteriore della lavastoviglie Collegamento al condotto di afflusso Collegamento al condotto di scarico Cavo di alimentazione MAX 750mm

Nota: fissare saldamente il tubo di scarico al condotto con la fascetta in dotazione per evitare che si muova e perda acqua.

Scaricare l'acqua in eccesso dai tubi

Se il lavandino è più alto di 1000 mm rispetto al pavimento, il tubo di scarico non può essere collocato direttamente al suo interno. Sarà necessario scaricare l'acqua in eccesso in un secchio o in un altro contenitore adatto che si trovi più in basso del lavandino.

Scarico dell'acqua

Collegare il tubo di scarico. Il tubo deve essere collegato correttamente per evitare perdite. Assicurarsi che il tubo non sia piegato.

Tubo di prolunga

Se è necessaria una prolunga, scegliere un tubo simile a quello di scarico. La prolunga del tubo non deve superare i 4 metri, altrimenti le prestazioni della lavastoviglie potrebbero essere compromesse.

Collegamento al sifone

Il tubo di scarico non deve trovarsi a più di 100 cm dal lato inferiore della lavastoviglie. Il tubo dell'acqua deve essere fissato.

Posizionamento del dispositivo

Posizionare il dispositivo nel luogo desiderato. Il retro del dispositivo deve essere appoggiato a un muro e i lati della lavastoviglie devono trovarsi lungo le pareti dell'armadio o i muri. La lavastoviglie è dotata di tubi di afflusso e scarico dell'acqua che possono essere posizionati sul lato destro o sinistro per semplificare l'installazione.

Altezza (H) 590 mm
Larghezza (W) 550 mm
Profondità (D1) 500 mm (con porta chiusa)
Profondità (D2) 964 mm (con sportello aperto a 90°)

Note sull'installazione

• Lo spazio tra il lato superiore della lavastoviglie e il mobile da incasso deve essere inferiore a 5 mm. Lo stesso vale per lo sportello esterno, che è allineato al mobile.
• Se la lavastoviglie si trova nell'angolo dell'armadio per l'incasso, dovrebbe esserci spazio sufficiente per aprire lo sportello.

OPERAZIONI PRELIMINARI

Sale per lavastoviglie

• Se il modello in questione non ha un contenitore per il sale, è possibile saltare questa sezione. Usare sempre sale adatto alla lavastoviglie. Il contenitore del sale si trova sotto il vano inferiore per le stoviglie e deve essere riempito in questo modo:
• Utilizzare esclusivamente accessori adatti all'uso in lavastoviglie. Qualsiasi altro tipo di sale, in particolare quello da cucina, danneggia il contenitore. I danni causati dall'uso di sale non adatto non sono coperti dalla garanzia del produttore.
• Aggiungere il sale nel contenitore solo prima di avviare la lavastoviglie. In questo modo si evita che il sale o l'acqua salata, eventualmente traboccati, rimangano a lungo sul fondo della lavastoviglie, causandone l'usura.

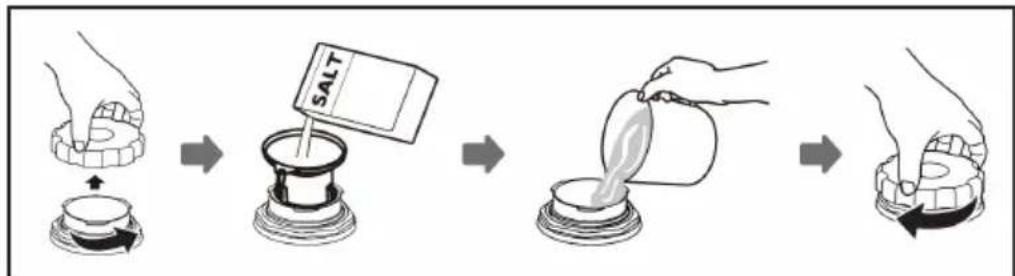

Riempire il contenitore per il sale

1. Rimuovere l'inserto per le stoviglie e svitare il coperchio del contenitore.
2. Inserire l'estremità inferiore dell'imbuto (in dotazione) nel foro e versare circa 1 kg di sale.
3. Riempire il contenitore del sale d'acqua fino al bordo prima di usare la lavastoviglie per la prima volta. È normale che un po' d'acqua esca dal contenitore del sale.
4. Dopo il riempimento, riavvitare saldamente il coperchio sul contenitore.
5. Dopo che il contenitore è stato riempito di sale, la spia si spegne.
6. Il programma di pulizia deve essere avviato subito dopo aver riempito il contenitore di sale. (Consigliamo di utilizzare un programma breve). In caso contrario, il sistema di filtraggio, la pompa o altri componenti del dispositivo potrebbero essere danneggiati dall'acqua salata. In questi casi, il diritto alla garanzia decade.

Note importanti

• Il sale deve essere aggiunto solo quando si accende la spia corrispondente. A seconda di come si scioglie il sale, la spia può restare accesa per un certo periodo di tempo anche se il contenitore è stato riempito. Se il dispositivo non è dotato di tale spia (su alcuni modelli), è possibile stimare il momento in cui è necessario aggiungere il sale in base alla frequenza di utilizzo della lavastoviglie.
• Se il sale è fuoriuscito, avviare un programma rapido per rimuoverlo.

Impostare la quantità di sale corretta

La lavastoviglie permette di impostare la quantità di sale utilizzata in base alla durezza dell'acqua. Questo serve a ottimizzare e regolare individualmente il consumo di sale. Procedere in questo modo per impostare il consumo di sale:

1. Chiudere lo sportello e accendere il dispositivo;
2. Entro 60 secondi dall'accensione, tenere premuto il tasto del programma per più di 5 secondi per avviare la modalità di impostazione dell'addolcitore d'acqua.
3. Premere nuovamente il tasto del programma per selezionare l'impostazione corretta in base alla durezza dell'acqua locale. L'impostazione cambia nel seguente ordine: H1 > H2 > H3 > H4 > H5 > H6.
4. Se non si utilizza il dispositivo per cinque secondi o se si preme il tasto di accensione per uscire dalla modalità di impostazione, l'impostazione verrà salvata.

Durezza dell'acqua		Impostazione dell'addolcitore	Indicazione del display	La rigenerazione avviene dopo ogni X sequenza di programmi3
^^1	mmol/ l^2
0-5 0-0.9	1 H1 Nessuna rigenerazione
6-11 1.0-2	0 2 H2 10
12-17 2.1-3.0 3 H3 5
18-22 3.1-4.0 4		*	H4	3
23-34 4.1-6.1 5 H5 2
35-45 6.2-8.0 6 H6 1

^1 Livello di durezza tedesco
^2 Livello di durezza internazionale
3 Ogni ciclo con funzione di rigenerazione consuma 2 litri d'acqua in più. Il consumo energetico aumenta di 0,02 kWh e il programma dura 4 minuti in più.
* Impostazione di fabbrica

Brillantante

Il brillantante fa sì che l'acqua non formi gocce sulle stoviglie causando macchie e aloni durante l'ultimo risciacquo. Anche il processo di asciugatura viene migliorato, dato che le gocce d'acqua scivolano via dalle stoviglie. Questa lavastoviglie è progettata per l'uso di brillantanti liquidi.

Utilizzare solo brillantanti specificamente adatti alla lavastoviglie. Non riempire assolutamente il vano di erogazione con altre sostanze (ad es. detersivo per piatti, ecc.), altrimenti il dispositivo potrebbe danneggiarsi.

Aggiungere il brillantante

Indipendentemente dalla spia di avvertimento sul pannello di controllo, il livello di riempimento del brillantante è riconoscibile dal colore dell'indicazione del livello di riempimento vicino al tappo di chiusura. Più è scura, più il vano per il brillantante è pieno. Il colore dell'indicazione schiarisce gradualmente in base all'uso di brillantante. Il vano per il brillantante dovrebbe essere sempre pieno per almeno ¼. Il cambiamento cromatico avviene in questo modo:

Pieno Vuoto Pieno a 3/4 Pieno a 1/4 Pieno a 1/2

1	2
Svitare il tappo in senso antiorario. Aggiungere con cura il brillantante, facendo attenzione che non trabocchi.
3
	Richiudere il tappo girandolo in senso orario.Nota: rimuovere il brillantante versato con un panno per evitare un'eccessiva formazione di schiuma durante il successivo ciclo di lavaggio.

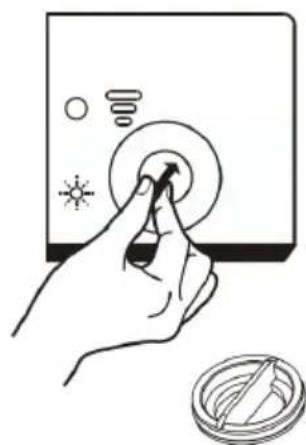

Impostare la quantità di brillantante

Togliere il coperchio del contenitore del brillantante. Ruotare l'indicazione del brillantante posizionandola su un numero. Più alto è il numero, maggiore è la quantità di brillantante. Se le stoviglie non si asciugano bene o sono macchiate, ruotare la manopola sul numero superiore finché le stoviglie non sono prive di macchie. Ridurre il valore se si formano macchie biancastre sulle stoviglie o striature bluastre sui bicchieri o sulle lame dei coltelli.

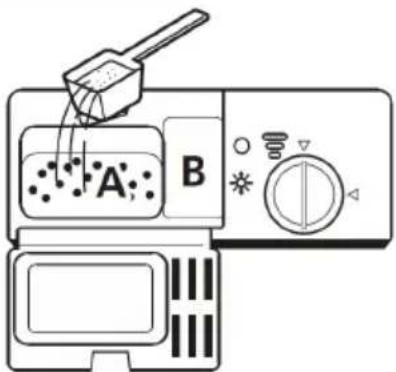

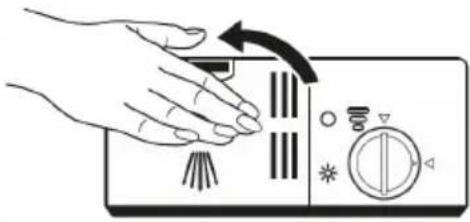

Aggiungere il detersivo per piatti

1	2
Premere la linguetta per aprire
Premere il coperchio per aprire il vano.	Aggiungere il detersivo per il ciclo di lavaggio principale nell'apertura più grande (A). Nel caso di sporco ostinato, aggiungere un po' di detersivo anche nell'apertura più piccola (B) per il prelavaggio.
3
	Premere il coperchio per chiudere il vano.Nota: l'impostazione dipende dalla durezza dell'acqua.Rispettare le indicazioni sulla confezione dei rispettivi detersivi per piatti.

CARICARE CORRETTAMENTE LA LAVASTOVIGLIE

• Si consiglia di utilizzare solo piatti e posate adatti alla lavastoviglie.
• Utilizzare solo detergenti delicati come descritto in "Tipi di detergenti" nel capitolo precedente.
• Per le stoviglie sensibili al calore, si consiglia un programma con una temperatura più bassa.
• Per evitare danni, non togliere bicchieri e posate dalla lavastoviglie subito dopo la fine del programma.

Stoviglie e posate inadatte

Stoviglie/posate inadatte Stoviglie/posate parzialmente adatte
Posate con manici in legno, corno o madreperlaStoviglie di plastica non resistenti al caloreVecchie posate con parti incollate che non sono resistenti al calore.Posate o stoviglie rivestite.Oggetti di stagno e rame.CristalloOggetti in acciaio non inossidabileStoviglie in legnoStoviglie e posate di plastica	Alcuni tipi di vetro, perché possono diventare torbidi con il tempo.Parti in argento e alluminio, perché possono cambiare colore con il tempo.Stoviglie smaltate, poiché lo smalto scompare prima se le si lava spesso.

Cosa si dovrebbe tenere a mente quando si carica la lavastoviglie

Rimuovere i resti di alimenti più grandi. Ammorbidire preventivamente i residui bruciati nelle padelle. Non è necessario sciacquare bene le stoviglie prima del lavaggio. Inserire gli articoli nella lavastoviglie nel modo seguente:

• Mettere tazze, bicchieri, pentole e padelle nella lavastoviglie con il lato l'interno rivolto verso il basso.
  • Gli oggetti curvi vanno caricati in piedi, in modo che l'acqua possa defluire.
• Posizionare gli oggetti nel dispositivo in modo che non possano cadere.
• Assicurarsi che i bracci irroratori possano ruotare liberamente e non siano ostruiti da stoviglie o oggetti sporgenti.
• Non mettere oggetti piccoli nella lavastoviglie perché potrebbero facilmente cadere dal cestello.
• Assicurarsi che stoviglie e posate non si sovrappongano o si coprano a vicenda.
• Per evitare la rottura, i bicchieri non devono toccarsi.
• Caricare nel cestello gli oggetti più grandi e difficili da pulire.
• Gli oggetti lunghi e affilati devono essere collocati orizzontalmente nel cestello per evitare lesioni.

- Per ottenere i migliori risultati, non caricare eccessivamente la lavastoviglie.

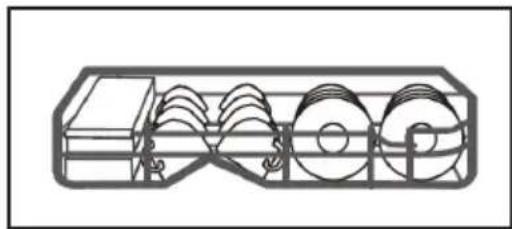

Caricare il cestello superiore

Il cestello superiore è destinato a stoviglie più delicate e leggere, come bicchieri, tazze di tè e caffè, piattini, piatti, ciotole piccole e padelle piatte (se non sono troppo sporche). Posizionare le stoviglie in modo che non vengano spostate dal getto d'acqua.

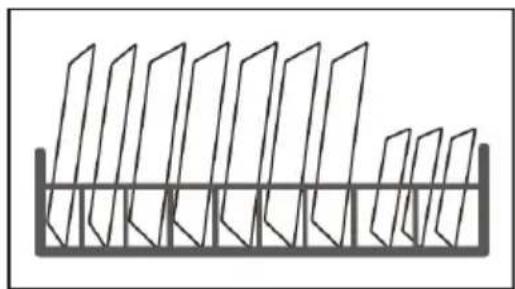

Caricare il cestello inferiore

Consigliamo di posizionare nel cestello inferiore oggetti grandi e pesanti (pentole, padelle, coperchi, vassoi e ciotole) come mostrato in immagine. Ciotole e coperchi andrebbero posizionati lateralmente nel cestello, in modo da non ostacolare la rotazione del braccio irroratore superiore.

Il diametro massimo dei piatti davanti all'erogatore di detersivo deve essere di 19 cm, in modo da non ostacolare l'apertura dell'erogatore.

Caricare il cestello delle posate

Posizionare le posate separate l'una dall'altra e in posizione corretta nell'apposito cestello. Evitare di sovrapporre le posate per non ostacolare la pulizia.

PERICOLO DI LESIONI!

Non lasciar sporgere alcun oggetto dal fondo del cestello. Caricare gli oggetti taglienti sempre con la punta rivolta verso il basso!

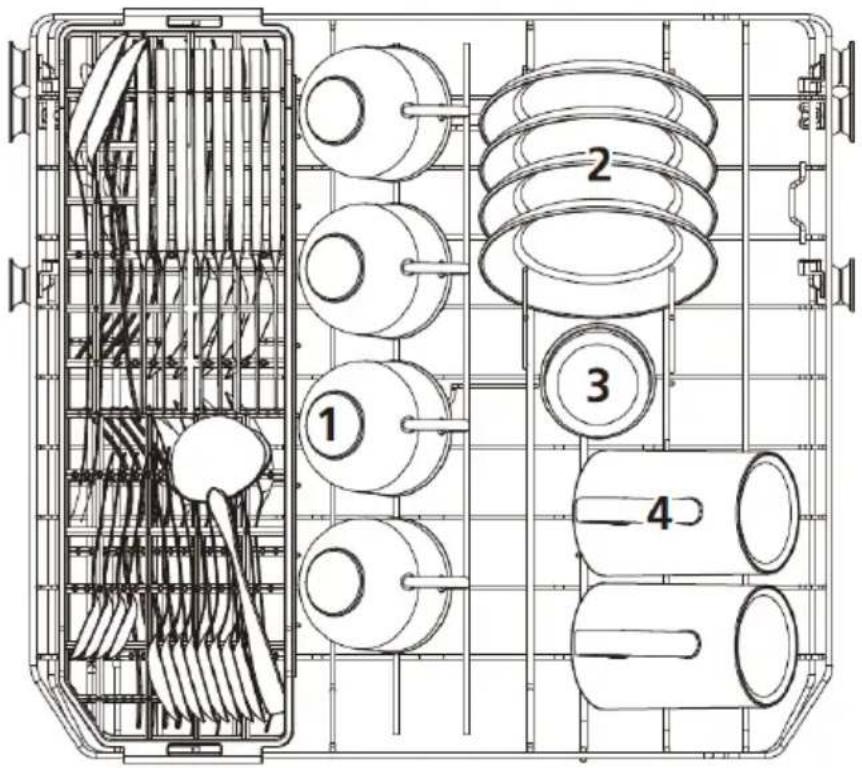

CARICAMENTO DEI CESTELLI (EN 60436)

Cestello superiore delle stoviglie

N. Denominazione N. Denominazione
1 Tazze 3 Bicchieri di vetro
2 Piattini 4 Bicchiere

12 5 9 11 13 4 3 6 5	N. Denominazione N. Denominazione
5 Ciotole da dessert 10 Piatto da dessert in melamina
6 Ciotole di vetro 11 Ciotola in melamina
7 Piatto da dessert 12 Piatto ovale
8 Piatto da pranzo 13 Pentola piccola
9 Piatto fondo

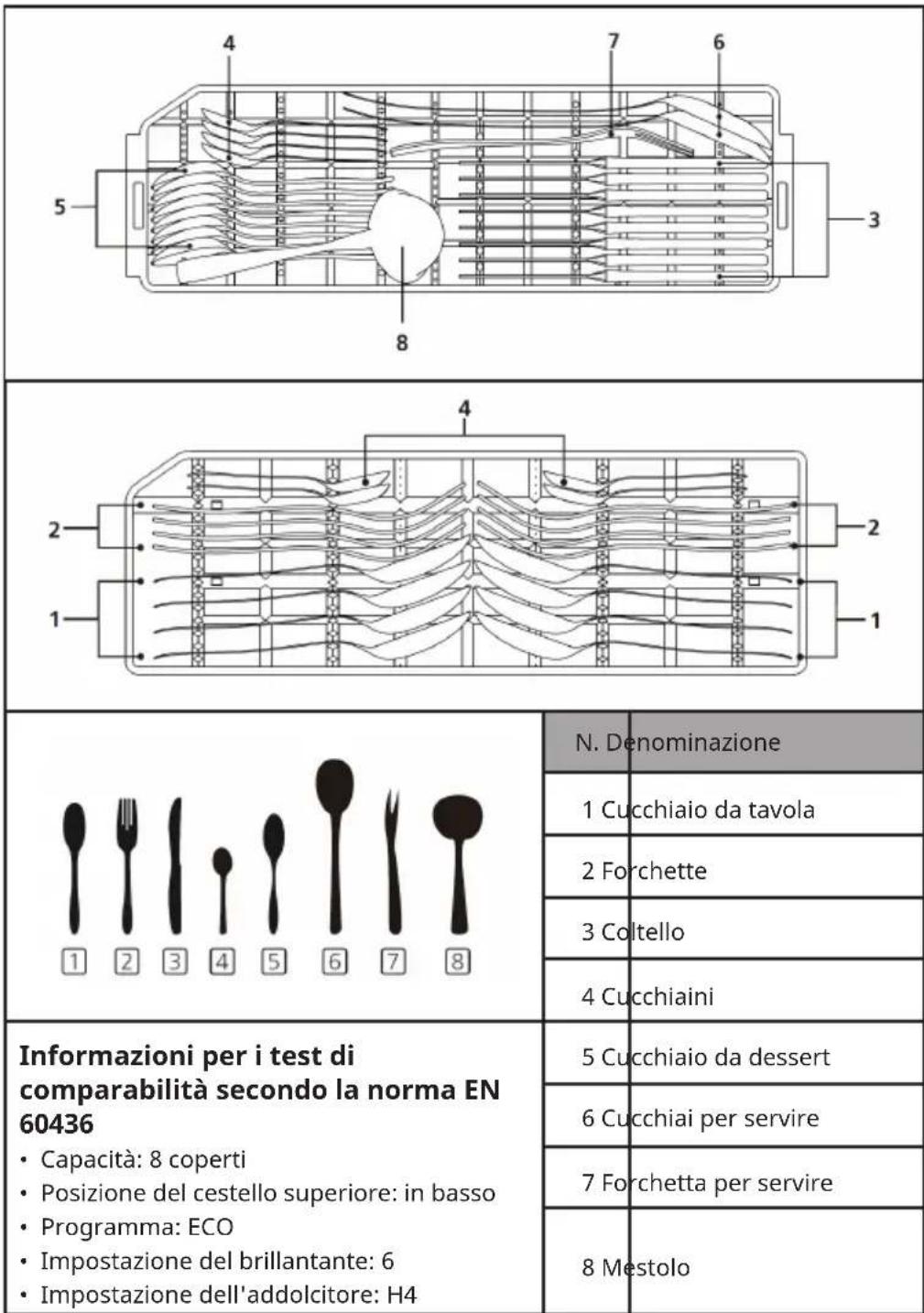

Portaposate

PROGRAMMI DI LAVAGGIO (EN 60436)

La tabella mostra quali sono i programmi più adatti a seconda della presenza di residui di alimenti e della quantità di detersivo necessaria. I valori di consumo e la durata del programma sono solo indicativi, tranne che per il programma ECO. Il simbolo (indica che il programma utilizza il brillantante durante l'ultimo risciacquo.

Programma	Ciclo di lavaggio	Brillantante Prelavaggio/Lavaggio principale	Durata (min)	Energia (kWh)	Acqua (L)	Brillant- ante
Intensivo	Prelavaggio (50 °C)Lavaggio (65 °C)RisciacquoRisciacquoRisciacquo (60 °C)Asciugatura	4/12 g(1 pastiglia)	155 1.080	12.5		●
[S4TT] Universale	Prelavaggio (45 °C)Lavaggio (60 °C)RisciacquoRisciacquo (60 °C)Asciugatura	4/12 g(1 pastiglia)	140 0.980	12.5		●
ECO(*EN 60436)	PrelavaggioLavaggio (45 °C)Risciacquo (55 °C)Asciugatura	4/12 g(1 pastiglia)	230 0.584	8.0		●
Vetro	PrelavaggioLavaggio (45 °C)RisciacquoRisciacquo (55 °C)Asciugatura	4/12 g(1 pastiglia)	95 0.650	12.0		●
[XXD] 90 min.	Lavaggio (55 °C)Lavaggio (65 °C)Risciacquo (65 °C)Asciugatura	16 g(1 pastiglia)	90 0.950	11.0		●
[603T] Rapido	Lavaggio (50 °C)Risciacquo (45 °C)Risciacquo (45 °C)	10 g(1 pastiglia)	30 0.540	7.0		○
[X7SW] Autopulizia	PrelavaggioLavaggio (65 °C)RisciacquoRisciacquo (65 °C)Asciugatura	4/12 g(1 pastiglia)	135 0.860	9.5		●
*EN 60436: in conformità alla norma EN 60436, per l'esecuzione del test è stato utilizzato il programma ECO.

• Il programma eco è adatto al lavaggio di stoviglie con un normale livello di sporco. Considerando il consumo energetico e idrico, è il programma più efficiente e viene utilizzato per controllare la conformità alla direttiva UE sulla progettazione ecocompatibile.
• Caricando la lavastoviglie fino alla capacità indicata dal produttore è possibile risparmiare energia e acqua.
• Un carico errato può avere queste conseguenze:

- risultati di lavaggio insoddisfacenti - danni dovuti al bloccaggio dei bracci irroratori

• Il prelavaggio a mano delle stoviglie comporta un maggiore consumo di acqua e di energia e non è consigliato.
• Lavare i piatti in una lavastoviglie domestica di solito consuma meno energia e meno acqua rispetto al lavaggio a mano, a patto che la lavastoviglie venga utilizzata secondo le indicazioni del produttore.
• I valori forniti per i programmi diversi da eco sono solo indicativi.

MESSA IN FUNZIONE E UTILIZZO

Iniziare il processo di lavaggio

1. Estrarre i cestelli inferiore e superiore, riempirli con le stoviglie e spingerli di nuovo nel dispositivo. Si consiglia di riempire prima il cestello inferiore e poi quello superiore.
2. Aggiungere il detersivo per i piatti.
3. Inserire la spina nella presa elettrica. Assicurarsi che il rubinetto principale dell'acqua sia completamente aperto.
4. Chiudere lo sportello e premere il tasto Power per accendere il dispositivo.
5. Quando si seleziona un programma, la spia corrispondente si accende. Premere Start/Pausa per avviare la lavastoviglie.

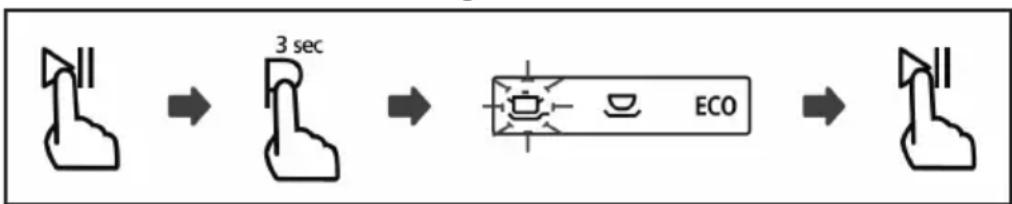

Cambiare programma

Un programma può essere cambiato solo se il dispositivo è stato in funzione per poco tempo. In caso contrario, il detersivo potrebbe essere già stato rilasciato e la lavastoviglie potrebbe essere già piena d'acqua. In tal caso, la lavastoviglie deve essere resettata e bisogna aggiungere nuovamente detersivo nell'apposito vano. Per resettare la lavastoviglie, procedere come segue:

1. Per mettere in pausa il ciclo di lavaggio, premere Start/Pausa.
2. Per interrompere il programma in corso, premere il tasto del programma per più di 3 secondi.
3. Scegliere il programma desiderato con il tasto del programma.
4. Premere Start/Pausa e la lavastoviglie si avvia.

Aggiungere le stoviglie in un secondo momento

Le stoviglie dimenticate possono essere inserite nella lavastoviglie prima che si apra il dosatore del detersivo. In tal caso, seguire questi passaggi:

1. Per mettere in pausa il programma in corso, premere Start/Pausa.
2. Attendere circa 5 secondi prima di aprire lo sportello, fino all'arresto dei bracci irroratori.
3. Aggiungere le stoviglie.
4. Chiudere lo sportello.
5. Premere il tasto Start/Pausa e la lavastoviglie riprende il funzionamento.

PERICOLO DI LESIONI!

È pericoloso aprire lo sportello mentre un programma è in corso, perché ci si potrebbe scottare con il vapore.

Apertura automatica

Dopo il lavaggio, lo sportello si apre automaticamente per una migliore asciugatura.

Nota: lo sportello della lavastoviglie non deve essere bloccato quando è impostato sull'apertura automatica. Ciò potrebbe interferire con il funzionamento del blocco dello sportello.

PULIZIA E MANUTENZIONE

Sportello e relativa guarnizione

Pulire regolarmente le guarnizioni dello sportello con un panno umido per rimuovere i residui di alimenti. Quando si riempie la lavastoviglie, i residui di alimenti possono restare attaccati ai lati dello sportello della lavastoviglie. Queste superfici si trovano all'esterno e non possono essere raggiunte dai bracci irroratori. Rimuovere sempre questi residui prima di chiudere lo sportello.

Pannello di controllo

• Pulire il pannello di controllo solo con un panno morbido e umido.
• Non usare detergenti spray per evitare che l'acqua penetri dietro la guarnizione dello sportello o nei componenti elettrici del dispositivo.
• Non utilizzare spugne abrasive o detergenti aggressivi per pulire le superfici esterne del dispositivo, altrimenti si potrebbe graffiare il rivestimento. Tenere presente che anche alcuni panni di carta possono graffiare o lasciare segni sulla superficie.

Rimozione di corpi estranei

• Controllare i filtri e la vasca dopo ogni utilizzo della lavastoviglie. Eventuali corpi estranei (ad es. pezzi di vetro o plastica, ossa, stuzzicadenti, ecc.) riducono l'efficacia del lavaggio e possono causare danni alla pompa di scarico. Montare il sistema filtrante secondo le indicazioni di questo capitolo. Rimuovere i corpi estranei a mano.
• Attenzione! Se non è possibile rimuovere i corpi estranei, rivolgersi a un servizio di assistenza ai clienti autorizzato. Installare nuovamente il sistema filtrante secondo le indicazioni di questo capitolo.

Sistema di filtraggio

Il sistema di filtraggio si trova sul fondo della lavastoviglie. I residui del ciclo di lavaggio rimangono nel filtro. L'accumulo di residui può causare l'intasamento dei filtri. I filtri devono quindi essere controllati regolarmente e, se necessario, puliti con acqua corrente. Seguire questi passaggi per pulire i filtri:

1	2
	Filtro fineFiltro principale

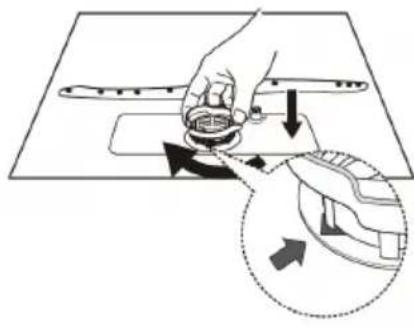

Tenere saldamente il filtro grossolano e sganciarlo, ruotandolo in senso antiorario. Tirare verso l'alto il filtro per estrarlo.	Rimuovere il filtro fine da quello principale.
3	4

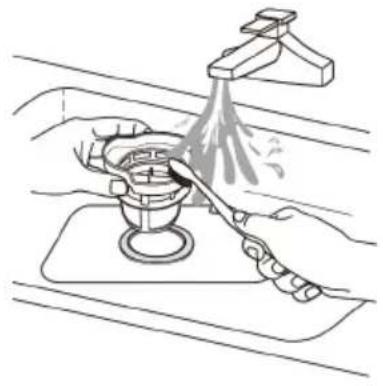

I residui di alimenti più grandi possono essere rimossi sciacquando il filtro con acqua corrente. Per una pulizia più accurata, si consiglia di utilizzare uno spazzolino morbido.	Rimontare i filtri in ordine inverso e rimetterli nella lavastoviglie. Girare quindi i filtri in senso orario per fissarli.

Nota: le immagini servono solo per orientarsi e possono differire dal modello acquistato.

• Non avvitare i filtri troppo saldamente. Sostituire i filtri seguendo l'ordine, altrimenti i residui del filtro grossolano potrebbero finire negli altri due e causare un'ostruzione.
• Non utilizzare mai la lavastoviglie senza filtro. Un riposizionamento errato del filtro può compromettere le prestazioni complessive della lavastoviglie e danneggiare stoviglie e accessori.

Bracci irroratori

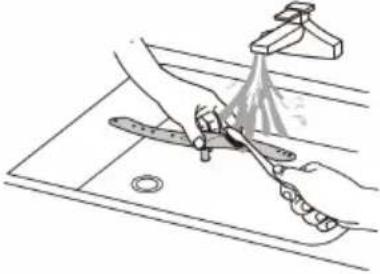

È necessario pulire regolarmente i bracci irroratori, poiché l'acqua dura fa aderire i residui di calcare ai bracci e ai supporti. Seguire le istruzioni qui sotto per la pulizia dei bracci irroratori:

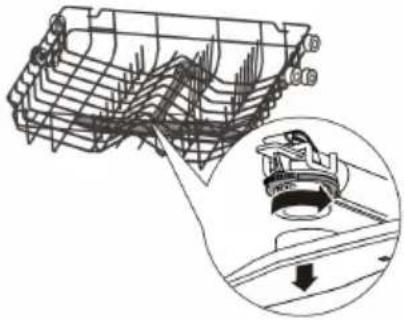

Per rimuovere il braccio superiore, tenere il dado al centro e ruotare il braccio in senso antiorario per rimuoverlo.	Tirare il braccio superiore verso l'alto in modo da poter rimuovere quello inferiore.	Mettere i bracci in una soluzione di acqua calda e sapone e utilizzare una spazzola morbida per pulire gli ugelli. Dopo aver sciacquato accuratamente i bracci con acqua, riposizionarli nel dispositivo.

Protezione antigelo

Durante l'inverno, adottare le seguenti misure antigelo e procedere come segue dopo ogni ciclo di pulizia:

1. Staccare la spina della lavastoviglie dalla presa.
2. Chiudere il rubinetto e scollegare il tubo di afflusso dalla valvola dell'acqua.
3. Scaricare l'acqua dal tubo di afflusso e dalla valvola dell'acqua (raccoglierla in un secchio).
4. Ricollegare il tubo di afflusso alla valvola dell'acqua.
5. Rimuovere e pulire i filtri.

Dopo ogni ciclo di lavaggio

Chiudere l'alimentazione dell'acqua e lasciare lo sportello leggermente aperto in modo che l'umidità e gli odori non rimangano all'interno del dispositivo.

Staccare la spina di alimentazione

Staccare sempre la spina dalla presa prima della pulizia o di eseguire lavori di manutenzione.

Nota su solventi o detergenti aggressivi

Non utilizzare soluzioni o detergenti aggressivi per pulire i componenti esterni e in gomma del dispositivo. Utilizzare solo un panno pulito con acqua calda e sapone. Per rimuovere le macchie o lo sporco dalla superficie interna, usare un panno inumidito con acqua e un po' di aceto o un detersivo specifico per lavastoviglie.

Se non si utilizza il dispositivo per un lungo periodo di tempo

Si consiglia di avviare la lavastoviglie vuota una volta e poi di scollegare la spina dalla presa di corrente, chiudere l'afflusso dell'acqua e lasciare lo sportello leggermente aperto. Questo fa sì che le guarnizioni dello sportello durino più a lungo e previene la formazione di odori all'interno della lavastoviglie.

Trasporto del dispositivo

Cercare di trasportare il dispositivo sempre in posizione verticale. Se assolutamente necessario, può essere posizionato sul lato posteriore.

Guarnizioni

Uno dei principali fattori che causano la formazione di odori nelle lavastoviglie sono i residui di alimenti sotto le guarnizioni. Pertanto, pulire regolarmente le guarnizioni con una spugna umida per evitare che si formino odori.

CORREZIONE DEGLI ERRORI

Errore Possibile causa	Soluzione
La lavastoviglie non si avvia.	Il fusibile è saltato o guasto.	Riposizionare l'interruttore del fusibile o sostituire il fusibile. Rimuovere tutti gli altri dispositivi che sono collegati allo stesso circuito elettrico.
	Non c'è corrente. Assicurarsi che il dispositivo sia acceso, che lo sportello sia ben chiuso e che il cavo di alimentazione sia ben inserito nella presa.
	Lo sportello non è chiuso correttamente.	Quando si chiude lo sportello, assicurarsi che il blocco si innesti.
Non viene pompata acqua dalla lavastoviglie.	Il tubo di scarico è piegato.	Controllare il tubo flessibile.
	Il filtro è intasato. Controllare il filtro grande.
	Lo scarico è bloccato. Controllare lo scarico e pulirlo se necessario. Se i problemi persistono, contattare un'azienda specializzata.
Macchie di ruggine sulle posate.	Le posate non sono inossidabili.	Lavare solo posate inossidabili.
	Dopo aver aggiunto il sale non è stato avviato alcun programma.	Dopo aver aggiunto il sale, avviare il programma rapido con la lavastoviglie vuota.
	Il coperchio del vano per il sale è allentato.	Assicurarsi che il coperchio sia ben chiuso.
Macchie colorate nel vano.	Detersivo colorato. Usare solo detersivi incolori.
Pellicola bianca sulle superfici interne.	Residui minerali causati da acqua dura.	Pulire le superfici interne con un panno umido e un po' di detergente per lavastoviglie. Indossare guanti e non usare altri detersivi.
Rumori battenti all'interno.	Il braccio irroratore colpisce un oggetto nel cestello.	Interrompere il programma e posizionare le stoviglie in modo che il braccio non sia ostruito.
Rumori sferraglianti all'interno.	Le stoviglie non sono posizionate in modo stabile.	Interrompere il programma e riposizionare le stoviglie.
Rumori battenti nel condotto dell'acqua.	Questo può essere causato dall'incrocio dei condotti dell'acqua.	Non influisce sulle prestazioni della lavastoviglie. Se non si è sicuri, contattare un tecnico specializzato.
Schiuma nel vano. Detergente per piatti non adatto.		Usare solo detersivi adatti alla lavastoviglie. Se c'è ancora schiuma nel vano, aprire lo sportello e lasciarla evaporare. Versare dell'acqua fredda nella vasca e chiudere lo sportello. Avviare un qualsiasi programma di lavaggio per rimuovere i residui.
		Trabocco del brillantante.
Le stoviglie non sono pulite.	Le stoviglie non sono state caricate correttamente.	Seguire le istruzioni per il caricamento della lavastoviglie.
	Programma troppo debole.	Utilizzare il programma intensivo.
	Detersivo insufficiente. Usare più detersivo o usare un detersivo diverso.
	Alcuni oggetti bloccano i bracci irroratori.	Posizionare le stoviglie in modo che i bracci non siano ostruiti.
	Il sistema di filtraggio è sporco o non è posizionato correttamente.	Pulire i filtri o inserirli correttamente. Pulire i bracci irroratori.
Le stoviglie non si asciugano.	Caricamento errato. Seguire le istruzioni per il caricamento della lavastoviglie.
	Brillantante insufficiente. Aumentare la quantità di brillantante.
	Le stoviglie sono state tolte troppo presto.	Lasciare le stoviglie nel dispositivo per circa 15 minuti dopo la pulizia. Aprire lo sportello per far dissipare l'aria umida.
	Programma sbagliato. Nei	programmi brevi le temperature di lavaggio e asciugatura sono più basse. Utilizzare un programma con una durata maggiore.
	Posate con rivestimento di bassa qualità.	Piatti e posate di questo tipo non sono adatti alla lavastoviglie.

Errore Possibile causa Soluzione
Il vetro è torbido. Combinazione di acqua dolce e troppo detersivo per piatti.		Utilizzare meno detersivo e il programma più breve per lavare e pulire il vetro.
Strisce nere o grigie sulle stoviglie	Le parti in alluminio hanno sfregato contro le stoviglie.	Utilizzare un prodotto abrasivo delicato.
Residui di detersivo per lavastoviglie nel vano.	Le stoviglie ostacolano lo scioglimento del detersivo.	Caricare con cura le stoviglie.

Codici di errore

Per alcuni guasti, il display mostra un codice di errore per avvisare l'utente: Quando compaiono tali codici di errore, rivolgersi a personale qualificato.

AVVERTIMENTO

Pericolo di scosse elettriche o altre lesioni!

Non riparare autonomamente il dispositivo. La lavastoviglie può essere riparata solo da personale qualificato. La riparazione deve essere realizzata in modo professionale.

Codice	Significato Possibile causa
E1	L'afflusso di acqua richiede molto tempo.	Il rubinetto non è aperto, l'afflusso d'acqua è limitato o la pressione dell'acqua è troppo bassa.
E3	La temperatura richiesta non viene raggiunta.	Malfunzionamento dell'elemento riscaldante.
E4	La lavastoviglie perde. Un elemento della lavastoviglie perde.
Ed	Problema nella comunicazione tra la scheda di circuito principale e la scheda di circuito del display.	Circuito elettrico aperto o cablaggio interrotto per la comunicazione.

• Se esce acqua, chiudere l'afflusso dell'acqua prima di contattare il servizio di assistenza ai clienti o un'azienda specializzata.
• Se c'è acqua nella vasca di fondo a causa di un riempimento eccessivo o di una perdita, rimuoverla prima di riavviare la lavastoviglie.
• Se non è possibile risolvere un codice d'errore, rivolgersi a un'azienda tecnica per la riparazione.
• In caso di riparazione, rivolgersi a un servizio di riparazione qualificato nella propria zona. I pezzi di ricambio per l'articolo sono disponibili fino al 31.12.2028.

SCHEDA INFORMATIVA DEL PRODOTTO

Informazioni secondo il regolamento (UE) N. 2019/2017

Nome o marchio commerciale del produttore: Klarstein
Indirizzo del produttore: Wallstraße 16, 10179 Berlino, Germania.
Numero articolo: 10045371, 10045372
Parametri generali del prodotto:
Parametri Valore Parametri Valore
Coperti standard (a) 8 Dimensioni in mm			Altezza 59 cm
			Larghezza 55 cm
			Profondità 50 cm
EEI 49.9		Classe di efficienza energetica	D
Indice di efficienza di pulizia	1.125	Indice di efficienza di asciugatura	1.065
Consumo di energia in kWh [per ciclo], basato sul programma eco con acqua fredda. Il consumo effettivo di energia dipende da come viene utilizzato il dispositivo.	0.584	Consumo d'acqua in litri [per ciclo], basato sul programma eco. Il consumo effettivo di acqua dipende da come si utilizza il dispositivo e dalla durezza dell'acqua.	8.0
Durata del programma (h:min)	3:50 Struttura		A posizionamento libero
Emissione sonora (dB(A) re 1 pW)	49	Classe di emissione sonora	C
A dispositivo spento (W) 0	49 In modalità standby (W) n. d.
Ritardo di avvio (W) (se applicabile)	1.00	Servizio di pronto intervento in rete (W) (se applicabile)	n. d.
Durata minima della garanzia offerta dal produttore: 24 mesi
Altre informazioni:
Link al sito web del fornitore, in cui sono disponibili le informazioni di cui al punto 6 dell'allegato del Regolamento della Commissione (UE) 2019/2022: www.klarstein.de

AVVISO DI SMALTIMENTO

Se nel vostro Paese sono vigenti regolamenti legislativi relativi allo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sull'imballaggio indica che non è consentito smaltire questo prodotto insieme ai rifiuti domestici. Il dispositivo deve invece essere portato in un centro di raccolta per il riciclaggio di dispositivi elettrici ed elettronici. Lo smaltimento conforme tutela l'ambiente e salvaguarda la salute del prossimo da conseguenze negative. Informazioni riguardanti il riciclaggio e lo smaltimento di questo prodotto sono disponibili presso l'amministrazione locale o il servizio di smaltimento dei rifiuti.

Importatore per la Gran Bretagna:
