Tipo de producto	Control remoto eléctrico para molinete
Marca	Lofrans
Modelo	LFR200
Número de botones	2 o 4 según variante
Alimentación	10-30 V CC
Índice de protección	IP67 (conector insertado)
Dimensiones (L x A x H)	106 x 50 x 32 mm
Peso	610 g
Intensidad máxima de los contactos	3 A (sobre carga resistiva a 30 V)
Temperatura de funcionamiento	-10°C a +60°C
Tipo de transmisión	Alámbrico (con cable)
Longitud máxima del cable	4 metros (extensión posible)
Contacto eléctrico	Normalmente abierto
Contenido del embalaje	Dispositivo portátil, toma con 4 tornillos, escuadra de soporte con 2 tornillos, plantilla de perforación, manual
Material	Construcción sólida y duradera adaptada al medio marino
Garantía	2 años contra defectos de fabricación
Normas aprobadas	EN 61058-1, UL 61058-1
Instalación	Montaje en superficie con plantilla de perforación y tornillos suministrados
Mantenimiento	No abrir el control remoto; limpiar con un paño seco
Compatibilidad	Molinetes Lofrans y otros equipos 10-30 V CC

Preguntas frecuentes - LFR200 Lofrans

¿Cómo instalar el conector del control remoto LFR200?

Elija un lugar limpio, plano y accesible. Utilice la plantilla de perforación suministrada para marcar los centros. Perfore un agujero para el paso del cable (diámetro mínimo 16 mm). Fije el conector con los 4 tornillos suministrados intercalando la junta de estanqueidad. Asegúrese de que la parte trasera del conector no esté expuesta al agua.

¿Cuál es la tensión de alimentación requerida?

El control remoto funciona con corriente continua de 10 a 30 V CC. Se recomienda instalar un fusible de 5 A en el cable común para evitar sobrecargas.

¿Cómo conectar los cables del control remoto?

Consulte el esquema de cableado en el manual: el cable rojo es el común. Según el modelo (2 o 4 botones), los otros cables son blanco, marrón, azul, amarillo. Conecte el común a la polaridad de su carga (positivo o negativo) según el sentido de giro deseado.

¿Puedo usar el control remoto bajo la lluvia?

Sí, el índice de protección es IP67 cuando el conector está correctamente insertado en la toma. Asegúrese siempre de cerrar la toma con la tapa suministrada cuando el control remoto esté desconectado.

¿Qué hacer si el control remoto no funciona?

Verifique primero que el conector esté bien insertado y bloqueado. Controle las conexiones eléctricas y el estado del fusible. Asegúrese de que la alimentación esté encendida y que la polaridad sea correcta. Si el problema persiste, contacte con el servicio postventa de Lofrans.

¿Se puede reparar el control remoto?

El dispositivo está sellado y no debe abrirse. En caso de avería, diríjase a un reparador autorizado de Lofrans. Cualquier apertura no autorizada anula la garantía.

¿Cuál es la longitud máxima del cable?

El cable original se puede alargar hasta 4 metros en total. Utilice un cable de sección adecuada (no suministrado) y asegúrese de aislar bien las conexiones.

¿Hay garantía?

Sí, la garantía es de 2 años a partir de la fecha de compra contra defectos de fabricación. No cubre daños debidos a una mala instalación, uso incorrecto o reparación no autorizada.

¿Puedo comandar el molinete con los dos botones al mismo tiempo?

No, está prohibido presionar simultáneamente los botones UP y DOWN. Esto podría dañar el equipo. Suelte siempre un botón antes de accionar el otro.

¿Dónde encontrar piezas de repuesto?

Contacte a su distribuidor Lofrans o al servicio postventa autorizado. Las piezas de repuesto, como el cable o el conector, deben ser originales para garantizar la estanqueidad y la seguridad.

MANUAL DE USUARIO LFR200 Lofrans

gracias por haber elegido un producto Lofrans. Lofrans es una empresa leader en la producción y distribución mundial de equipos náuticos realizados con las tecnologías más modernas, conforme a los requisitos indicados por las normativas internacionales y por los entes de certificación más importantes. Todos nuestros productos están construidos con óptimos materiales adecuados al trabajo en ambiente marino y están sometidos a controles continuos para mejorar los niveles cualitativos y eliminar todo defecto de fabricación. Además de tales requisitos, los molinetes Lofrans son una síntesis de fiabilidad y eficiencia, asegurando las máximas prestaciones durante cada fase del amarre, incluso en las más difíciles. Con un producto Lofrans se asegura años de funcionamiento fiable.

© Copyright Lofrans, 2020. Todos los derechos reservados.

Lofrans declina toda responsabilidad por eventuales inexactitudes debidas a errores de imprenta presentes en este manual y se reserva el derecho de aportar todas las modificaciones que considere oportunas.

Por esta razón, Lofrans no garantiza la exactitud del manual después de la fecha de publicación y declina todam responsabilidad por eventuales errores y omisiones.

INDICE

1 INTRODUCCIÓN

1.1 Objeto de este manual 22
1.2 Servicio posventa 23
1.3 Recepción y almacenaje 23

2 CARACTERISTICAS TECNICAS 23

3 CONTENIDO DEL EMBALAJE 23

4 INSTALACIÓN

4.1 Montaje del casquillo 23
4.2 Instalación del soporte 24
4.3 Conexión del panel de control a la toma 25
4.3 Cableado 25

ES

5 CONFIGURACIÓN Y FUNCIONAMIENTO 25-26

6 CONDICIONES DE GARANTÍA 26

1 INTRODUCCIÓN

1.1 Objeto de este manual

A través de este manual se proporcionan informaciones sobre la seguridad y la utilización correcta del producto. Siga estas instrucciones cuidadosamente para evitar posibles accidentes o averías.

PELIGRO!

1.3 Recepción y almacenaje

Modelo LFR 200 LFR 200
Transmisión de comando Cable
Número de botones 2 4
Voltaje (V CC) 10 - 30
Temperatura de funcionamiento (°C) De -10 a +60
Clasificación de protección* IP67
Amperaje de contactos (A)** 3
Peso (gramos) 610
Dimensiones (mm) 106 x 50 x 32

*Con el enchufe correctamente insertado en la toma. Excluyendo la zona del enchufe donde se fija el cable.
**Con carga resistiva a 30 V

Características adicionales:

- Construcción sólida y duradera

- Contactos normalmente abiertos

- El cable se puede extender hasta 4 metros

- Enchufe precableado para una instalación fácil y sin problemas

Estándares aprobados para interruptores:

EN 61058-1 UL 61058-1 61058-1

3 CONTENIDO DEL EMBALAJE

El empaque de mando incluye:

√ 1 dispositivo de mano

√ 1 casquillo con 4 tornillos

√ 1 soporte con 2 tornillos

√ 1 plantilla de perforación

√ 1 Manual de instalación y usuario

4 INSTALACIÓN

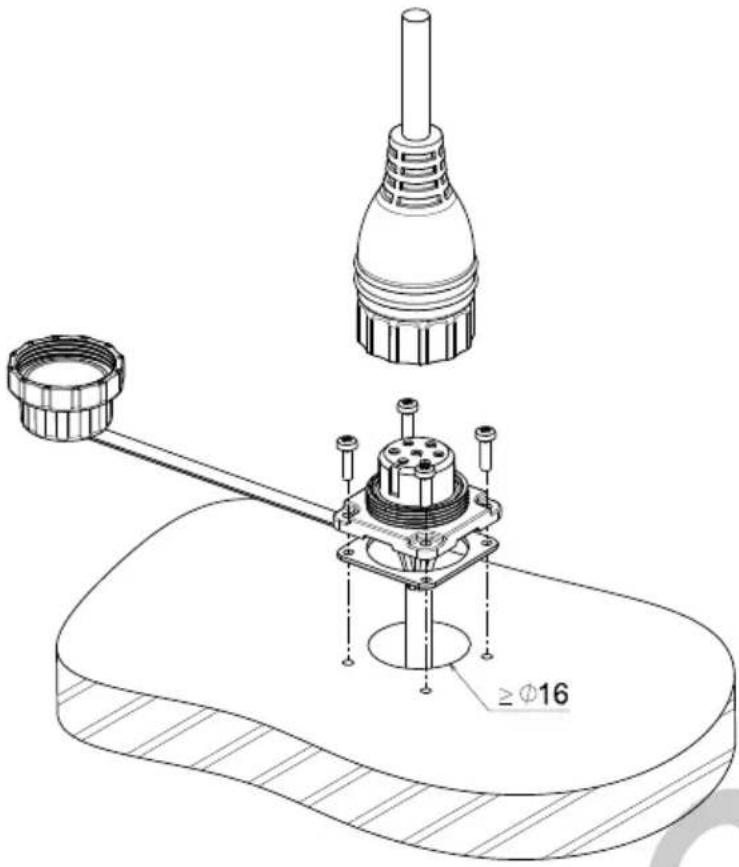

4.1 Montaje del casquillo

Identifique la posición más adecuada para colocar el casquillo según los siguientes criterios:

- El enchufe debe colocarse de manera que el operador pueda alcanzarlo fácilmente.

- Elija un lugar limpio, liso y plano.

- Se requiere acceso posterior y espacio suficiente detrás de la posición elegida para el paso del cable de la toma.

- La parte posterior del enchufe no debe quedar expuesta al contacto con agua o humedad.

Después de elegir dónde colocar el control manual, proceda de la siguiente manera:

• Coloque la plantilla de perforación proporcionada en la superficie donde se instalará el casquillo.
• Marca el centro de cada agujero y crea el agujero para el paso del cable del enchufe con una fresa.
• Retire la plantilla y las astillas alrededor del agujero.
• Coloque la junta en la base del enchufe y pase el cable por el orificio creado.
• Fije el casquillo en su posición con los 4 tornillos suministrados.
• Antes de realizar las conexiones eléctricas asegúrese de que el suministro eléctrico no esté conectado.

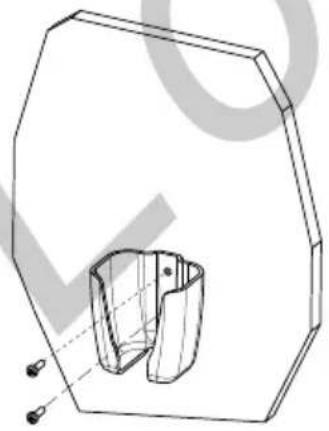

4.2 Instalación del soporte

Encuentre el lugar más adecuado para el soporte según los siguientes criterios:

• El soporte debe colocarse de manera que el operador pueda alcanzarlo fácilmente.
• Elija un lugar limpio, liso y plano.
• Comprobar que la parte trasera del panel en el que se introducirán los tornillos del soporte está libre de paso de cables, tubos, etc.
• Colocar el soporte sobre la superficie elegida.
• Fijar el soporte con los 2 tornillos suministrados.

ES

4.3 Conexión del panel de control a la toma

Conectando

Después de instalar el enchufe como se describe arriba, proceda de la siguiente manera:

• Gire la virola de la tapa protectora en el sentido contrario a las agujas del reloj hasta desenroscarla y retirarla.
• Insertar el enchufe del instrumento en la toma correspondiente, cuidando que la posición de inserción sea correcta.
• Gire la virola de bloqueo del tapón en el sentido de las agujas del reloj hasta que esté completamente cerrada.

Desconectando

• Girar la virola de bloqueo del tapón en el sentido contrario a las agujas del reloj hasta abrirla por completo y retirarla.
• Cubra el casquillo con la tapa suministrada y gire la virola en el sentido de las agujas del reloj hasta que esté completamente apretada.

¡ADVERTENCIA!

Asegúrese siempre de que el enchufe esté cerrado con la tapa proporcionada cuando el instrumento esté desconectado.

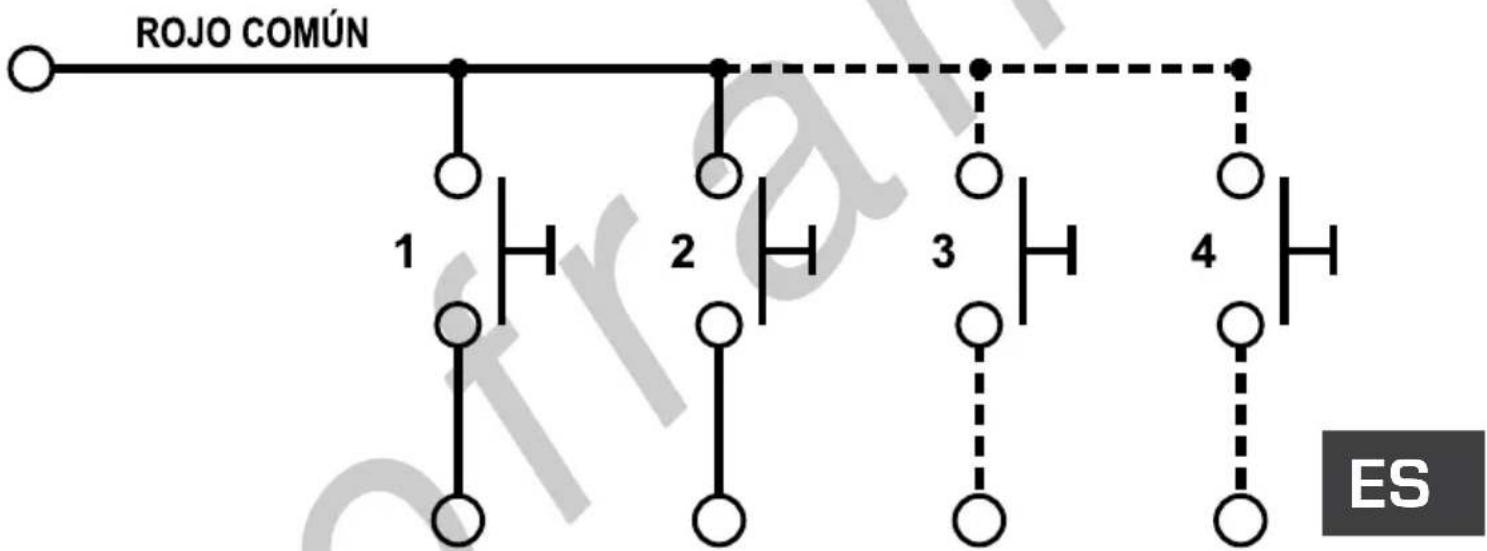

4.4 Cableado


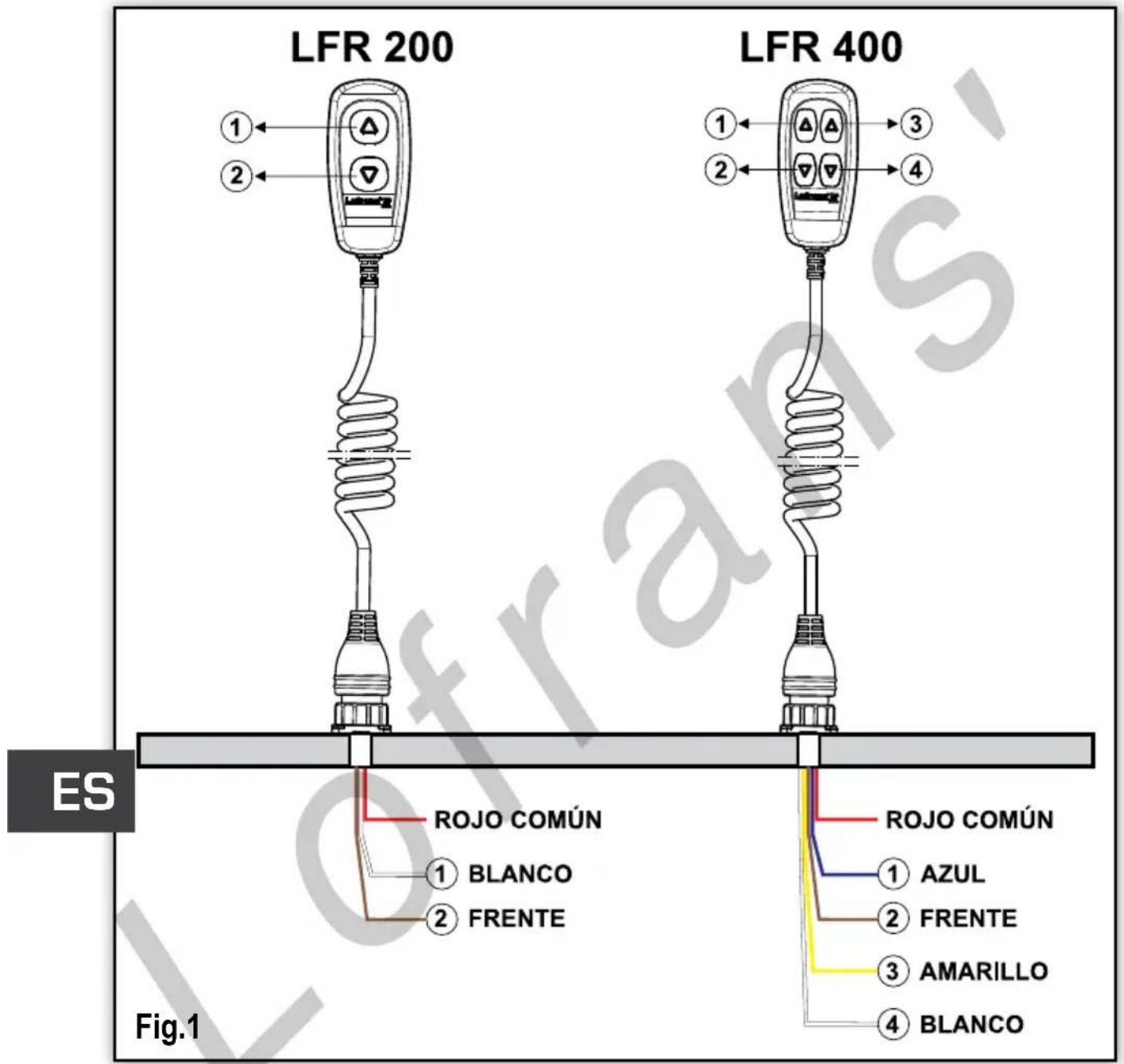

Para la conexión de los cables eléctricos, consulte los colores de los cables en la Fig. 1.

5 CONFIGURACIÓN Y FUNCIONAMIENTO

• Antes de dar alimentación al control, comprobar que todas las conexiones eléctricas son correctas.
• Pulse el comando ▲ ARRIBA o ▼ ABAJO para utilizar el molinete o cualquier otro equipo.
• Soltar el boton para parar.

APRETAR DOWN Y UP JUNTO!

El contacto común debe conectarse al polo positivo o negativo, según la polaridad de la carga conectada para evitar una sobrecarga por cortocircuito se debe colocar un fusible de 5A.

abra el control remoto para garantizar la protección estanca.

6 CONDICIONES DE GARANTÍA

Nuestros artículos están grantizados contra eventuales defectos de fabricación pro 2 años a partir de la fecha de compra (servirá de constancia el recibo fiscal u otra prueba de compra). No están incluidas en la garantía: averías y roturas causadas por el transporte, intervenciones efectuadas por problemas causados por errónea instalación, averías causadas por uso inpropiado del aparato. La garantía caduca en la hipótesis de mantenimiento o reparaciones efectuadas por personas no autorizadas por la empresa o ejecutadas con aplicación de repuestos no originales. La garantía no prevé en ningún caso la completa sustitución del aparato. La garantía se refiere exclusivamente a la sustitución de repuestos defectuosos y correspondiente mano de obra. No comprende el transporte o los gastos de traslado. El Cliente no podrá pretender ningún reembolso por los gastos sostenido.
