MANUAL DE USUARIO Multipic 3.5 Overmax

ES: El producto cumple los requisitos de las directivas de la Unión Europea.

De acuerdo con la Directiva 2012/19/UE, este producto está sujeto a recogida selectiva. El producto no debe eliminarse con los residuos municipales, ya que puede suponer una amenaza para el medio ambiente y la salud humana. Por favor, entrega el producto que ya no vayas a utilizar a un centro de reciclaje de dispositivos eléctricos y electrónicos.

Utilizzo del dispositivo:

1. Alimentazione

Utilizzo del dispositivo:

1. Alimentation

Gracias por confiar en nosotros y elegir la marca Overmax.

Gracias al uso de materiales de alta calidad y modernas soluciones tecnológicas, le ofrecemos un producto perfecto para el uso diario. Estamos seguros de que el gran cuidado de la ejecución hará que cumpla con sus requisitos. Antes de utilizar el producto, lea atentamente el siguiente manual de usuario.

Si tiene algún comentario o pregunta sobre el producto comprado, póngase en contacto con nosotros:

Información importante:

Lea y siga las instrucciones de este manual de usuario antes de utilizar el proyector. La operación incorrecta del dispositivo puede provocar una descarga eléctrica y aumentar el riesgo de incendio. Asegúrese de seguir las instrucciones a continuación cuando utilice y mantenga el proyector.

Nota:

1. Lea este manual detenidamente antes de utilizar el producto.
2. Para garantizar un suministro de energía estable al dispositivo, utilice un cable de alimentación estándar que corresponda a los parámetros locales de la red eléctrica.
3. No mire a la lente del dispositivo mientras está en funcionamiento.
4. Cuando el proyector está encendido, tenga cuidado de no bloquear los orificios de ventilación del dispositivo. Por lo tanto, no debe colocarse sobre superficies blandas ni cubrirse con telas.
5. El proyector no es resistente al agua, por lo tanto, no coloque ningún objeto con líquidos, como macetas, jarrones, tazas, etc., encima o cerca de él.

6. Guarde y utilice el proyector en un lugar limpio y seco.

7. Si el dispositivo no se utiliza durante un período de tiempo prolongado, apáguelo y luego desconéctelo de las fuentes de alimentación.

8. Cuando mueva el producto, protéjalo con espuma y otros materiales con los que estaba originalmente empaquetado.
9. Si el proyector está dañado, no intente repararlo usted mismo. El defecto debe informarse poniéndose en contacto directamente con el vendedor del producto o con su fabricante.

Notas:

Asegúrese de seguir estrictamente las instrucciones de este manual cuando utilice el proyector. En caso de discrepancia entre la información contenida en este manual y las características reales del producto, estas últimas deben tenerse en cuenta.

ES

Aspecto

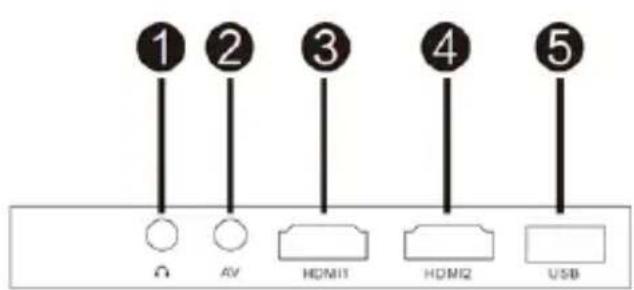

1. Panel trasero

① ② ③ ④ ⑤ Ω AV HDMI HDMI2 USB

⑥ ⑦ VGA

1. Mini-Jack (salida de audio de 3,5 mm)
2. Puerto AV
3. Puerto HDMI1
4. Puerto HDMI2
5. Puerto USB-A
6. Puerto VGA
7. Receptor de señal IR (señal del mando a distancia)

2. Panel superior

1. Botones de dirección
2. Botón de confirmación
3. Interruptor de Encendido / Apagado
4. Deshacer
5. Menú de opciones
6. Seleccionar una fuente de entrada
7. LED de estado

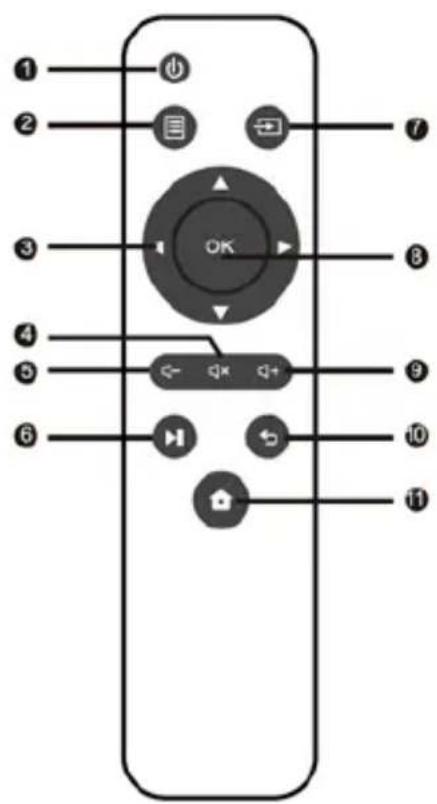

3. Mando a distancia

1. Botón de encendido / apagado
2. Menú de opciones
3. Botones de dirección
4. Silenciar
5. Bajar volumen
6. Reproducir
7. Selección de fuente
8. Botón de confirmación
9. Aumentar el volumen del sonido
10. Salida
11. Página inicial

1 2 3 4 5 6 7 8 9 10 11

Operación del dispositivo:

1. Alimentación

Conecte un extremo del cable de alimentación al proyector y luego el otro extremo (enchufe) a una toma de corriente.

2. Encendido y apagado

Para encender o apagar el proyector, coloque el botón de encendido en la parte trasera de la carcasa en la posición de encendido (-). Presione el botón de encendido / apagado en el mando a distancia o en el proyector.

3. Ajuste de enfoque y corrección de inclinación de la pantalla

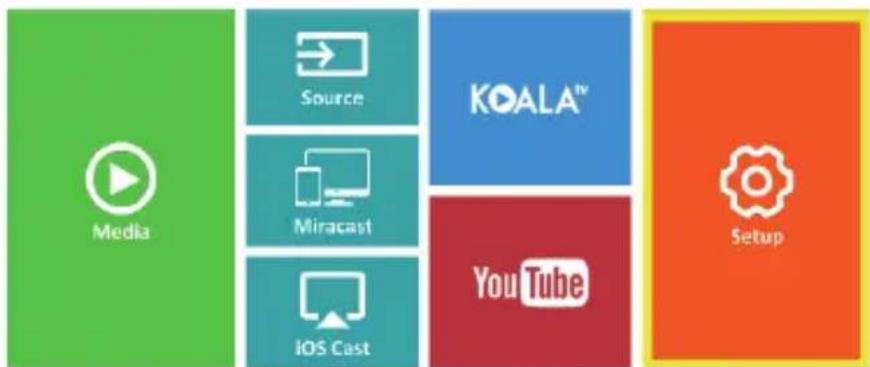

Coloque el proyector de modo que la lente quede perpendicular a la pared o pizarra sobre la que va a proyectar la imagen. Después de encender el dispositivo, se mostrará el menú principal:

Para mejorar la nitidez de la imagen proyectada, gire el anillo de enfoque (3) ubicado detrás de la lente para que la imagen sea más nítida.

Si la imagen no es perpendicular, se distorsionará.

La imagen distorsionada en forma de un trapecio (fi gura siguiente) se puede corregir girando el mando (2).

a) Con los botones de dirección del mando a distancia marque la sección (Confi guración) y confi rme presionando el botón (OK) en el mando a distancia.
b) Marque la sección (Advanced) y confi rme la selección con el botón (OK).
c) Marque la sección (Language). Con las fl echas de dirección del mando a distancia (izquierda, derecha) confi gure el idioma.
d) Regrese al menú principal presionando el botón (EXIT) en el mando a distancia.

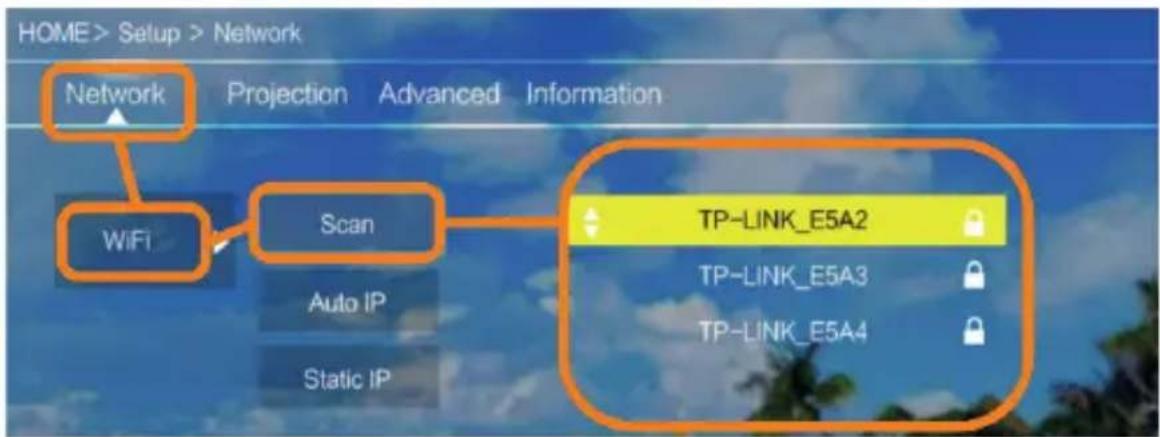

5. Conexión a la red Wi-Fi

a) Con los botones de dirección del mando a distancia marque la sección (Confi guración) y confi rme presionando el botón (OK) en el mando a distancia.
b) Seleccione la sección (Red) y confi rme su selección.

HOME > Setup > Network Network Projection Advanced Information WiFi Scan Auto IP Static IP TP-LINK_E5A2 TP-LINK_E5A3 TP-LINK_E5A4

c) Seleccione la sección (Wi-Fi) y confi rme su selección.
d) Seleccione la sección (Escanear) y confi rme su selección. El proyector buscará redes Wi-Fi disponibles y mostrará una lista de ellas.
e) Seleccione el nombre de la red Wi-Fi a la que desea conectarse y confirme con el botón (OK) del mando a distancia.
f) Si la red está protegida con una contraseña, se le pedirá que la ingrese. Vaya al campo (Contraseña) y confi rme su selección.
g) Aparecerá en la pantalla un teclado virtual que se puede usar para ingresar la contraseña. Muévase por él con los botones del mando a distancia y confi rme la selección de letras y números con el botón (OK). Las letras mayúsculas se

ES

pueden activar resaltando y seleccionando el texto (ABC). Después de ingresar la contraseña correcta, presione (EXIT) en el mando a distancia para cerrar el teclado. Confirme la contraseña seleccionando el botón (Accept) / (Confirm) y presione (OK).

h) Para salir al menú principal, presione el botón (EXIT) en el mando a distancia repetidamente.

6. Conexión a una fuente de medios a través de un cable

O AV HDMI1 HDMI2 USB VGA

El proyector permite proyectar imágenes desde varios dispositivos. Dependiendo de su dispositivo, use la entrada apropiada en la parte trasera de la carcasa. Entrada USB: dispositivos como unidades flash, discos portátiles.

Entrada HDMI: dispositivos como ordenador, ordenador portátil, consola, receptor de señal de satélite, teléfono (compatible con tecnología MHL y solo a través de un cable MHL dedicado).

Entrada Video-In (AV): dispositivos como consola, receptor de señal de satélite. Entrada VGA: dispositivos como ordenador, ordenador portátil, receptor de señal de satélite.

7. Selección de fuente de vídeo

Si hay más de una señal de vídeo conectada al proyector, seleccione desde qué dispositivo el proyector debe transmitir la imagen.

a) Con los botones de dirección del mando a distancia marque la sección (Fuente) y confirme presionando el botón (OK) en el mando a distancia.
b) Aparecerá una lista con una selección de fuentes de vídeo (descritas en el punto anterior).
c) Con los botones de dirección del mando a distancia, marque la fuente desde la que se transmitirá la imagen y confirme con el botón (OK).

d) Para volver a la lista con la selección de fuentes de vídeo, seleccione (MENÚ) en el mando a distancia.

En la sección de selección de fuente de vídeo, también puede confi gurar los parámetros de imagen y sonido:

Imagen: modo de visualización (estándar, suave, vívido), relación de aspecto (4:3, 16:9), brillo, color, contraste, nitidez

Sonido: modo de sonido (estándar, noticias, música, teatro), graves, agudos, balance, ecualizador.

8. Conexión a un disco externo

Para reproducir medios desde una unidad flash USB o un disco portátil, es necesario:

a) Conecte el disco a la toma USB-A en la parte trasera de la carcasa.
b) Con los botones de dirección del mando a distancia marque la sección (Medios) y confi rme presionando el botón (OK) en el mando a distancia.

Si el disco se detecta correctamente, podrá navegar por su contenido por categoría: vídeos, música, fotos, texto.

Los archivos de estas categorías se pueden ver y mostrar en la pantalla. Puede moverse entre ellos usando los botones de dirección en el mando a distancia y confi rmar su selección con el botón (OK).

9. Conexión de vídeo inalámbrica con dispositivos móviles

El proyector está equipado con un módulo de conexión inalámbrica Wi-Fi que permite proyectar la imagen desde un dispositivo móvil sin el uso de cables. Solo los dispositivos móviles compatibles con la tecnología MIRACAST pueden enviar una imagen al proyector.

Para comenzar a transmitir vídeo de forma inalámbrica al proyector, siga los pasos a continuación:

a) Use los botones de dirección del mando a distancia para seleccionar la sección (Miracast) si usa un dispositivo Android compatible con Miracast. Si usa un dispositivo Apple con iOS, seleccione (iOS Cast). Después de seleccionar, confi rme presionando el botón (OK) en el mando a distancia.
b) Encienda el módulo Wi-Fi en el dispositivo móvil.
c) Dependiendo del dispositivo, el proceso de conexión a través de «Miracast» puede variar.

Miracast iOS Cast

Dispositivos Android: busque la configuración descrita como: Miracast o duplicación de pantalla o conexión con la pantalla. Luego, active la búsqueda de pantallas inalámbricas activas. Luego busque un dispositivo con el nombre: «ZYCast» y conéctese con él.

Dispositivos Apple con iOS: Asegúrese de que el proyector y el dispositivo desde el que desea transmitir estén conectados a la misma red Wi-Fi. Vaya al panel de control y seleccione la duplicación de pantalla, luego busque el dispositivo con el nombre: «ZYCast» y conéctese con él.

En caso de problemas de conexión, vuelva a la confi guración de la conexión Wi-Fi (descrita en el punto 5). Seleccione (AUTO-IP) y confi rme. Luego regrese a la pantalla de conexión (iOS Cast) y repita los pasos en su teléfono.
