ПОСІБНИК КОРИСТУВАЧА Multipic 3.5 Overmax

UK: Продукт відповідає вимогам директив Європейського Союзу.

Відповідно до Директиви 2012/19/ЄС цей продукт підлягає вибірковому збору. Продукт не слід утилізувати разом із побутовими відходами, оскільки це може становити загрозу навколишньому середовищу та здоров'ю людей. Використаний продукт слід здати до пункту переробки електричних та електронних пристроїв.

Ми безмежно вдячні за те, що Ви довірились нам та вибрали торгову марку Overmax.

Завдяки використанню матеріалів найвищої якості та сучасних технологічних рішень ми передаємо у Ваші руки виріб, ідеальний для повсякденного використання. Ми переконані, що завдяки незвичайній якості його виготовлення він виправдає усі Ваші очікування. Перед використанням виробу детально ознайомтесь з нижченаведеною інструкцією обслуговування.

Якщо у вас виникли будь-які запитання або зауваження щодо виробу, зв'яжіться з нами.

Перед початком користування проектором необхідно ознайомитись та дотримуватись положень нижченаведеної інструкції обслуговування. Неправильне обслуговування пристрою може призвести до враження струмом та збільшити ризик пожежі. Під час використання та зберігання проектора слід дотримуватись нижченаведених вказівок.

Увага:

1. Перед початком користування проектором просимо уважно ознайомитися з нижченаведеною інструкцією.
2. Для забезпечення стабільної подачі живлення на пристрій необхідно використовувати шнур живлення, що відповідає місцевим параметрам електромережі.
3. Не рекомендується дивитися у об'ектив під час роботи проектора.

4. Під час роботи проектора слід звертати увагу, щоб вентиляційні отвори пристрою не були заблоковані. Тому не варто розміщувати проектор на м'яких поверхнях або покривати його виробами з матерії.

5. Проектор не є водостійким, тому не варто розміщувати на ньому або ж поблизу нього посуду з рідинами, такого як вазони, вази, чашки та ін.

6. Зберігати та використовувати проектор необхідно у чистому сухому місці.
7. Якщо пристрій на буде використовуватись на протязі тривалого періоду часу його слід вимкнути, після чого відключити від джерела живлення
8. Під час перенесення пристрій слід розмістити у пінопласт та інші матеріали, у котрі він був фабрично запакований.
9. У випадку пошкодження проектора не слід його самостійно ремонтувати. Про поломку слід повідомити продавця продукту або ж зв'язатися безпосередньо з виробником.

Зауваження:

Під час користування проектором необхідно чітко дотримуватись рекомендацій нижченаведеної інструкції. У випадку будьяких розбіжностей між інформацією у інструкції та фактичних характеристик пристрою, необхідно керуватися останніми.

Вигляд

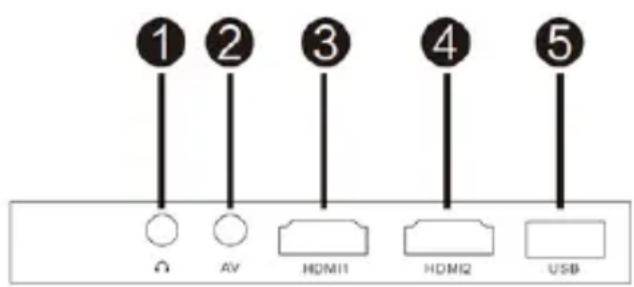

1. Задня панель

① ② ③ ④ ⑤ Ω AV HDMI HDMI2 USB

6 7 VGA

1. Вихід Mini-Jack (аудіовихід 3,5мм)
2. Порт AV
3. Порт HDMI1
4. Порт HDMI2
5. Порт USB-A
6. Порт VGA
7. Приймач 1Ч сигналу (сигналу з пульта)

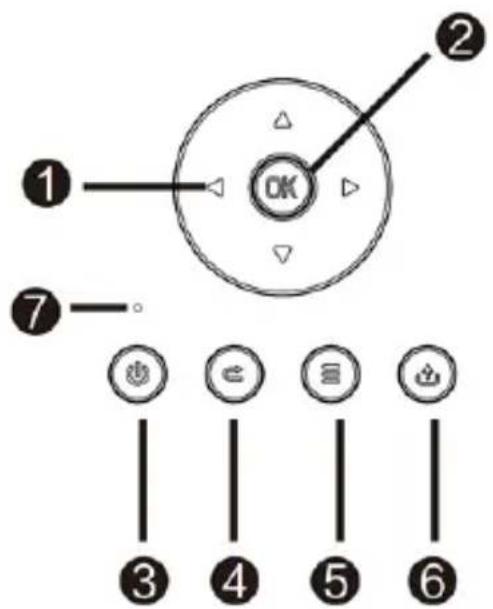

2. Верхня панель

1. Кнопки навігації
2. Кнопка підтвердження
3. Увімкнути / Вимкнути
4. Назад
5. Меню параметрів
6. Вибір джерела вхідного сигналу
7. Індикатор стану

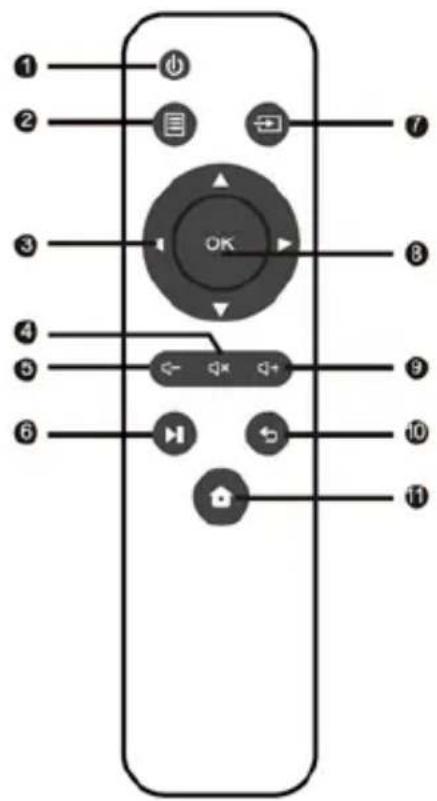

1. Кнопка увімкнення / вимкнення
2. Меню параметрів
3. Кнопки навігації
4. Без звуку
5. Зменшення гучності
6. Відтворити
7. Вибір джерела
8. Кнопка підтвердження
9. Збільшення гучності
10. Вийти
11. Головна сторінка

1 2 3 4 5 6 7 8 9 10 11

Обслуговування пристрою:

1. Живлення

Під'єднайте один кінець шнура до проектора, після чого увімкніть його штекер у гніздо розетки.

2. Увімкнення та вимкнення

Для того, щоб увімкнути проектор, перемкніть кнопку живлення на задній панелі у позицію (-). Натисніть кнопку увімкнення / вимкнення на пульті або проекторі.

3. Регулювання різкості та корекція нахилу екрану.

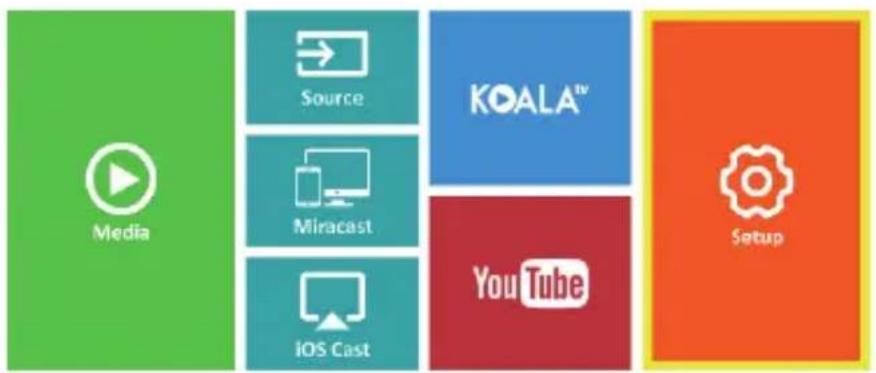

Розмістіть проектор таким чином, щоб об'єктив знаходився перпендикулярно до стіни або площини, на котру буде транслюватися зображення. Після увімкнення пристрою, на екран буде виведено головне меню:

Для налаштування різкості трансльованого зображення крутіть регулятором різкості (3) котрий знаходиться за лінзою, до моменту, поки зображення не набере різкості.

Якщо трансляція відбувається не у перпендикулярному положенні – зображення буде мати неправильну форму.

Зображення у формі трапеції (рисунки нижче) можна відрегулювати за допомогою регулятора (2).

а) За допомогою кнопок навігації на пульті виберіть розділ (Налаштування) та підтвердіть, натискаючи (ОК) на пульті.
b) Виберіть розділ (Advanced) та підтвердіть вибір натискаючи (ОК).
с) Виберіть розділ (Language). За допомогою кнопок навігації на пульті (вліво, вправо) установіть мову.
d) До головного меню можна вернутися за допомогою кнопки (EXIT) на пульті.

5. Підключення до мережі Wi-Fi

а) За допомогою кнопок навігації на пульті виберіть розділ (Налаштування) та підтвердіть, натискаючи (ОК) на пульті. в) Виберіть розділ (Мережа) та підтвердіть вибір.

UK

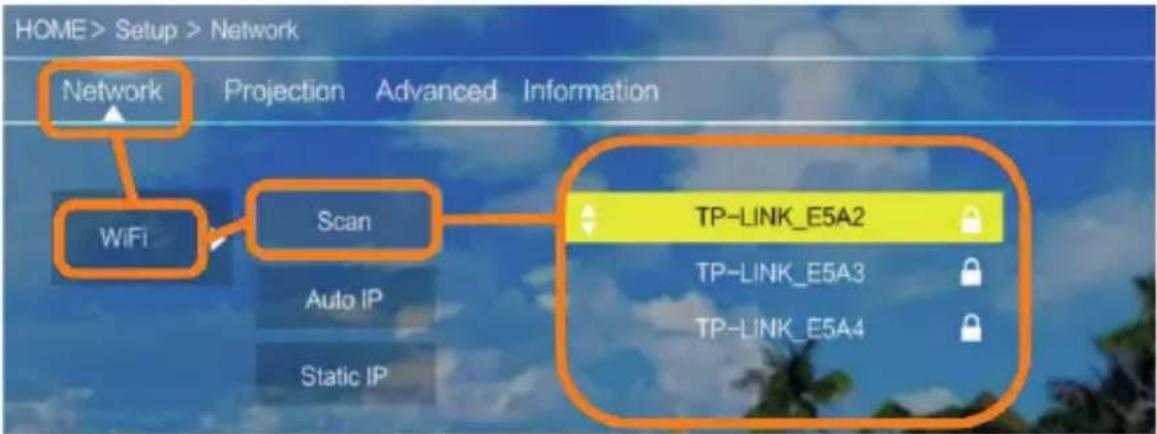

HOME > Setup > Network Network Projection Advanced Information WiFi Scan Auto IP Static IP TP-LINK_E5A2 TP-LINK_E5A3 TP-LINK_E5A4

с) Виберіть розділ (Wi-Fi) та підтвердіть вибір.
d) Виберіть розділ (Сканувати) та підтвердіть вибір. Проектор проведе сканування доступних мереж Wi-Fi та покаже їх список.
е) Виберіть назву Wi-Fi мережі, до котрої ви бажаєте під'єднатись та підтвердіть кнопкою (ОК) на пульті.
f) Якщо мережа захищена паролем, з'явиться вікно введення паролю. Перейдіть у поле (Пароль) та підтвердіть вибір.
g) На екрані з'явиться віртуальна клавіатура для введення паролю. Переміщайтеся по ній за допомогою кнопок навігації на пульті, а вибір букв та цифр підтверджуйте кнопкою (ОК). Великі букви

можна включити вибираючи та підтверджуючи надпис (АВС). Після введення правильного паролю, щобвийти з режиму клавіатурного введення - натисніть кнопку (EXIT) на пульті. Підтвердіть пароль вибираючи поле (Akcept)/(Confirm) та натисніть (OK).

h) Для того, щоб вийти в головне меню натисніть кнопку (EXIT) декілька разів

6. Підключення до джерела трансляції мультимедіа файлів за допомогою кабелю

O AV HDMI1 HDMI2 USB

Проектор передбачає можливість транслювання зображення з різних пристроїв. В залежності від типу пристрою, необхідно виконати підключення у відповідний вхід на задній панелі.

Вхід USB – такі пристрої, як USB-флеш накопичувачі, зовнішні диски Вхід HDMI – такі пристрої, як комп'ютер, ноутбук, консоль, приймач супутникового сигналу, телефон (з обслуговуванням технології MHL, виключно через спеціальний кабель MHL).

Вхід Video-In (AV) – такі пристрої, як консоль, приймач супутникового сигналу.

Вхід VGA – пристрої, такі як комп'ютер, ноутбук, приймач супутникового сигналу.

7. Вибір джерела відеосигналу

Якщо до проектора під'єднано більш ніж одне джерело відеосигналу, необхідно вибрати, з которого пристрою буде відбуватися трансляція.

а) За допомогою кнопок навігації на пульті виберіть розділ (Джерело) та підтвердіть, натискаючи (ОК) на пульті.
b) Появиться список джерел (описаних у попередньому пункті).

с) Використовуючи кнопки навігації на пульті виберіть з котрого джерела буде транслюватися зображення та підтвердіть кнопкою (ОК). d) Щоб повернутись до списку джерел виберіть на пульті кнопку (МЕНЮ). У розділі вибору відео джерела також можна налаштувати параметри зображення та звуку:

Зображення: режим трансляції (стандартний, м'який, яскравий), пропорції (4:3, 16:9), яскравість, колір, контраст, різкість

Звук: режим звуку (стандарт, новини, муника, театр), бас, високі частоти, баланс, коректор.

8. Підключення зовнішнього диску

Для відтворення мультимедіа з флеш накопичувача або зовнішнього диску необхідно:

a) Підключити пристрій у порт USB-А на задній панелі. b) За допомогою кнопок навігації на пульті вибрати розділ (Мультимедіа) та підтвердити, натискаючи (ОК) на пульті.

Якщо пристрій буде знайдено, у цьому розділі можна буде переглядати його вміст, категорій: фільми, муника, зображення, текст.

Файли з цих категорій можуть відтворюватись на екрані. Рухатись між ними можна за допомогою кнопок навігації на пульті, підтвержуючи вибір кнопкою (ОК).

9. Безпровідне транслювання з мобільних пристроїв

Проектор оснащений модулем безпровідного підключення Wi-Fi, котрий дає можливість транслювання зображення з мобільних пристроїв без використання шнурів. Тільки пристрої, сумісні з технологією MIRACAST можуть транслювати зображення на проектор.

Для початку безпровідної трансляції зображення на проектор виконайте наступні кроки:

а) Якщо ви використовуєте пристрій з системою Android сумісний з Miracast, виберіть у меню проектора розділ (Miracast), використовуючи кнопки навігації на пульті. Якщо ви використовуєте Apple з системою iOS виберіть (iOS Cast). Підтвердіть вибір натискаючи кнопку (OK) на пульті.

b) Увімкніть модуль Wi-Fi на мобільному пристрої.

с) В залежності від пристрою, процес підключення „Miracast” може виглядати по різному.

Miracast iOS Cast

Android пристрої: пошукайте налаштувань, описаних як: Miracast або дублювання екрану, підключення до екрану. Після чого увімкніть пошук активних безпровідних екранів. Далі знайдіть пристрій з назвою „ZYCast” та під’єднайтесь до нього.

Пристрій Apple з системою iOS: Переконайтесь, що проектор та пристрій, з которого ви плануєте транслювати зображення підключені до тієї ж мережі Wi- Fi. Увійдіть у панель керування та виберіть дублювання екрану, після чого знайдіть пристрій з назвою „ZYCast” та під’єднайтесь до нього.

У випадку проблем з підключенням поверніться до налаштувань з'єднання з мережею Wi-Fi (описані у пункті 5). Виберіть (AUTO-IP) та підтвердіть. Після чого поверніться до екрану з'єднання (iOS Cast) та повторіть кроки на телефоні.
