MANUAL DE USUARIO FFT-01 MSW

MANUAL DE INSTRUCCIONES

Este manual ha sido elaborado para favorecer un empleo seguro y fiable. El producto ha sido estrictamente disediado y fabricado conforme a las especificaciones técnicas y para ello se han utilizado las últimas tecnologías y componentes, mantemiendo los más altos estándares de calidad.

ANTES DE LA PUESTA EN FUNCIONAMIENTO, LEA LAS INSTRUCCIONES MINUCIOSAMENTE Y ASEGÜRESE DE COMPRENDERLAS.

Para garantizar un funcionamiento duradero y fiable del aparato, el manejo y mantenimiento deben llevarse a cabo de acuerdo con las instrucciones de este manual. Los datos técnicos y las especificaciones de este manual están actualizados. El fabricante se reserva el derecho de realizar modificaciones para mejorar la calidad. Temiendo en cuenta los avances técnicos en matoria de reducción del ruido el equipo ha sido diseñado y fabricado para mantener el riesgo de emisiones sonoras al nivel más bajo posible.

EXPLICACIÓN DE LOS SÍMBOLOS

CE	El producto cumple con las normas de seguridad vigentes.
	Respetar las instrucciones de uso.
	Producto reciclable.
	¡ATENCIÓN! ¡ADVERTENCIAI o ¡NOTA! para llamar la atención sobre ciertas cirrurnstancias (señal general de advertencia).
	¡ATENCIÓN! ¡Advertencia de tensión eléctrica!
	¡ATENCIÓN! ¡Advertencia de atrapamiento de manos!
	Uso exclusivo en áreas cerradas.
	Aparato con tipo de protección II y aislamiento doble (os el aparato: MSW-FFT-03, MSW-FFT-04)

¡ADVERTENCIA! Las imágenes de este manual tienen carácter meramente explicativo y los detalles de su producto pueden ser diferentes.

1. SEGURIDAD

!ADVERTENCIA! Lea todas las advertencias e instrucciones de seguridad. El incumplimiento de avisos e instrucciones puede causar lesiones graves o la muerte.

Conceptos como "aparato" o "producto" en las advertencias y descripciones de este manual se refieren a VENTILADOR DE MESA.

2.1. SEGURIDAD ELECTRICA

a) La clavija del aparato debe ser compatible con el enchufe. No cambie la clavija bajo ningún concepto. Las clavijas originales y los enchufes apropiados dismunuyen el riescan de descarga eléctrica.

b) No toque el dispositivo con las manos mojaclas o húmedas.

c) No utilice el cable de manera inadecuada. Nunca tire de él para desplazar el aparato o para desconectario del enchufe. Por favor, mantenga el cable alojado de bordes afilados, aceite, calor o aparatos en movimiento. Los cables dañados o soldados aumentan el cisco de dosramas eléctricas.

d) En caso de no poder evitar que el aparato se empice en un entorno húmedo, utilice un interruptor de corriente residual (RCD). Con este RCD reduce el peligro de descargas eléctricas.

e) No utilice el dispositivo si el cable de alimentación se encuentra dañado o presenta signos evidentes de desgaste. Los cables dañados deben ser reemplazados por un electricista o por el servicio del fabricante.

1) Para evitar electrocutarse, no se debe sumergr el cable, los enchufes ni el propio aparato en agua o en cualquier otro fluido. No utilizar el aparato en superficies mojadas.

g) ¡ATENCIÓN, PELIGRO DE MUERTEL Nunca sumerja el equipo en agua u otros líquidos durante su limpieza o funcionamiento.

h) ¡No utilizar el aparato en locales con humedad muy clyvada!

¡No permita que el aparato se moje! ¡Peligro de electrocución!

2.2. SEGURIDAD EN EL PUESTO DE TRABAJO

a) En caso de avería o mal funcionamiento, apague el aparato y contacte con el servicio técnica autorizado.

b) Si no está seguro de que la unidad funcione correctamente, póngase en contacto con el servicio técnico del fabricante.

c) Las reparaciones solo pueden ser realizadas por el servicio técnico del fabricante, ¡No realice reparaciones por su cuenta!

d) En caso de incendio, utilice únicamente extintores de polvo o dióxido de carbono (CO _2 ) para apagar el aparato.

e) Conserve el manual de instrucciones para futuras consultas. Este manual debe ser entregado a toda persona que vaya a hacer uso del dispositivo.

f) Los elementos de embalaje y pequeñas piezas de montaje deben mantenerse alejados del alcance de los niños.

g) Mantenga el equipo alejado de niños y animales. h) Al utilizar este equipo junto con otros, también deben observarse otras instrucciones de uso.

2.3. SEGURIDAD PERSONAL

a) Este aparato no debe ser utilizado por personas (entre ellas niños) con capacidades físicas, sensoriales o mentales reducidas, o con falta de la experiencia y/o los conocimientos necesarios, a menos que sean supervisadas por una persona responsable de su seguridad o que hayan recibido de esta persona responsable las indicaciones pertinentes en relación al manejo del aparato.

b) Para evitar una puesta en marcha accidental, asegúrese de que el interruptor esté apagado antes de conectar la clavija a una fuente de alimentación.

c) No utilice ropa holgada o adornos tales como joyas. Mantenga el cabello, la ropa alejados de las piezas móviles. La ropa holgada, las joyas o el cabello largo pueden quedar atrapados en las piezas móviles.

d) Antes de encender el equipo, aleje todas las herramientas o destomilladores utilizados para su ajuste. Los objetos que permanezcan sobre piezas rotatorias podrían ocasionar desperfectos y lesiones.

c) Este aparato no es un juguete. Debe controlar que los niños no jueguen con él.

f) No coloque las manos ni otros objetos sobre el aparalo en funcionamiento

2.4. MANEJO SEGURO DEL APARATO

a) No utilice la unidad si el interruptor ON/OFF no funcionara correctamente (no enciende o apaga). Los aparatos que no pueden ser controlados por interruptores son peligrosos. Estos pueden y deben scr reparados.

b) Antes de proceder a la ajuste o mantenimiento, desconecte el dispositivo del suministro eléctrico. Esta medida preventiva reduce el riesgo de que el dispositivo se ponga en marcha accidentalmente.

c) Mantonga las herramientas fuera del alcance de los niños y de las personas que no esten familiarizadas con el equipo en si o no hayan recibido las instrucciones pertinentes al respecto. En manos de personas inexpertas este equipo puede representar un peligro.

d) Mantenga el aparato en perfecto estado de funcionamiento. Antos de cada trabajo, compruebelo en busca de daños generales o de piezas móviles (fractura de piezas y componentes u otras condiciones que puedan pejudicar el funcionamiento seguro de la máquina). En caso de daños, el aparato debe ser reparado antes de volver a ponerse en funcionamiento.

e) Mantenga la unidad fuera del alcance de los niños.

f) La reparación y el mantenimiento de los equipos solo pueden ser realizados por personal cualificado y siempre empleando piezas de repuesto originales. Esto garantiza la seguridad durante el uso.

g) A fin de asegurar la integnoad operativa del dispositivo, no se deben retirar las cubiertas o los tomillos instalados de fábrica.

h) No toque ninguna pieza o accesorio móvil a menos que el aparato haya sido desconectado de la corriente eléctrica.

i) Esta prohibido mover, cambiar o girar el aparato durante su funcionamiento.

j) No deje este equipo sin supervisión mientras esté en funcionamiento.

k) Limpie regularmente el dispositivo para evitar que la suciedad se incruste permanentemente.

1) Este aparato no es un juguete. La limpieza y el mantenimiento no deben ser llevados a cabo por niños que no estén bajo la supervisión de adultos.

m) Se prohíbe realizar cambios en la construcción del dispositivo para modificar sus parámetros o diseño.

n) Mantenga el dispositivo alejado de fuentes de fuego o calor.

ATENCIÓN! Aunque en la fabricación de este aparato se ha prestado gran importancia a la seguridad, dispone de ciertos mecanismos de protección extras. A pesar del uso de elementos de seguridad adicionales, existe el riesgo de lesiones durante el funcionamiento, por lo que se recomienda proceder con precaución y sentido común.

1. INSTRUCCIONES DE USO

El aparato está indicado para hacer circular el aire dentro de estancias.

¡El producto solamente puede utilizarse de forma privada! El usuario es responsable de los daños derivados de un uso inadecuado del aparato.

3.1. DESCRIPCION DEL APARATO

1. Conmutador de oscilación

2. Palas del ventilador

3. Regulación de la inclinación

4. Conmutador de velocidad

5. Base

6. Rejilla de protección

3.2. PREPARACIÓN PARA LA PUESTA EN MARCHA

LUGAR DE TRABAJO

La temperatura ambiente no debe superar los 40°C y la humedad relativa no debe exceder el 85%. Instale el equipo teniendo en cuenta que debe garantizarse una buena ventilación. Para ello hay que respetar una distancia perimetral mínima de al menos 10 cm. Mantengo el aparato aljgado de superficies calientes. El aparato se debe usar siempre en una superficie plana, estable, limpia, ignifuga y sera, fuera al alcance de los niños y de personas con funciones psiquicas, mentales y sensoriales limitadas. Ubique el aparato de modo que el eschufe este siempre accosible y donde nada pueda cubririlo. Asegúrese de que las características del suministro eléctrico se corresponden con las indicaciones que aparecen en la plaza de características del artículo.

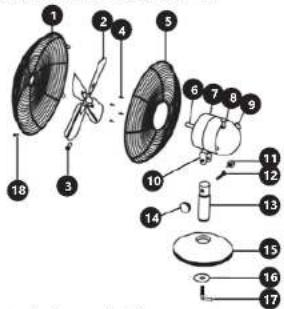

MONTAJE DE LA MÁQUINA MSW-FFT-01

1. Rejilla de protección delantera

2. Palas del ventilador

3. Tornillo de bloqueo de pala

4. Tornillos de sujeción de la rejilla de protección trasera

5. Rejilla de protección trasera

6. Eje del motor

7. Carcasa del motor

8. Conmutador de oscilación

9. Conmutador de velocidad

10. Bisagra

11. Tomillo de regulación de la inclinación

12. Tomillo de bloqueo del tubo

13. Tubo de metal

14. Perilla de bloqueo de la inclinación

15. Base

16. Arandela

17. Tomillo de suicción (en forma de L)

18. Tornillo de sujeción con tuerca

MONTAJE DE LA MÀQUINA MSW-FFT-03 i MSW-FFT-04

1. Aro de sujeción de la rejilla de protección

2. Rejilla de protección delantera

3. Elemento de sujecón del ventilador

4. Pala del ventilador

5. Sujeción de la rejilla de protección

6. Rejilla de protección trasera

7. Eje del motor

8. Carcasa del motor

9. Conmutador de oscilación

10. Regulación de la inclinación

11. Guérrez

12. Commutador de velocidad

13. Base

3.3. MANEJO DEL APARATO

1. Enchufe el aparato.

2. Para ajustar el ángulo de inclinación deseado, afloje el tomillo de regulación de la inclinación y coloque el ventilador en la posición adecuada regulando y apretando la penilla de bloqueo de la inclinación.

3. Ajuste la velocidad descada:

a) en los aparatos MSW-FFT-01 y MSW-FFT-03:

• 0 - aparato apagado

- 1-velocidad baja

• II - velocidad media

• III - velocidad alta

b) en el aparato MSW-FFT-04

- 0 - aparato apagado

• I - velocidad baja

• II - velocidad alta

1. Para activar la función de oscilación, pulse el conmutador de oscilación. Para desactivar la función de oscilación, tire hacia amba del conmutador de oscilación.

2. Para apagar el aparato, ajuste la velocidad a 0 y desenchúfelo.

3.4. LIMPIEZA Y MANTENIMIENTO

a) Antes de limpiar y ajustar, sustituir accesorios o cuando no tenga previsto utilizar el equipo, desenchufe el cable de alimentación. Espere a que los elementos giratorios se detengan.

b) Para limpiar la superficie, utilice solo productos que

no contengan sustancias corrosivas.

c) Guarde el aparato en un lugar seco, fresco y protegido de la humedad y la radiación solar directa.

d) Prohibido rociar agua sobre el dispositivo o sumergirlo en agua.

e) En lo que respecta a la eficiencia técnica y posibles daños, el dispositivo debe ser revisado regularmente.

f) Para su limpieza utilizar un paño húmedo y suave.

g) No utilizar para la limpieza objetos de metal puntiagudos y/o afilados (p.cj. cepillos metálicos o espátulas de metal), ya que podrían danar la superficie del material del que está hecho el aparato.

h) No limpie el aparato con limpiadores que puedan contener sustancias ácidas. Los aparatos médicos, disolventos, carburantes, aceitos y otros químicos podrían clarar el producto.

ELIMINACIÓN DE DISPOSITIVOS USADOS

Tras su vida útil, este producto no debe tirarse al contenedor de basura doméstico, sino que ha de entregarse en el punto limpio correspondiente para recolección y reciclaje de aparatos eléctricos. Al respecto informa el simbolo situado sobre el producto, las instrucciones de uso o el embalaje. Los materiales utilizados en este aparato son reciclables, conforme a su designación. Con la reutilización, aprovechamiento de materiales u otras formas de uso de los aparatos utilizadas, contribuiras a proteger el medio ambiente. Para obtener información sobre los puntos de recogida y reciclaje contacto con las autoridades locales competentes.
