MANUAL DE USUARIO RCGL-65L50H Royal Catering
MANUAL DE INSTRUCCIONES
GAS GRILL
(PROPAN/BUTAN | ERDGAS)
- RCGL 65L50H
- RCGL 110L30H
- RCGL 65L30H
- RCGL 110L50H
- RCGL 65E20H
- RCGL 110GL30H *
- RCGL 65GL50H * - RCGL110GL50H *
- RCGL 65GL30H * - RCGL 65GE20H *
- RCGL 75L30H
- RCGL 75E20H
■ RCGL 75L50H ■ RCGL 75GE20H *
RCGL 75GL30H * RCGL 110E20H - RCGL 75GL50H * - RCGL 110GE20H *
MANUAL DE INSTRUCCIONES
PARRILA DE GAS

Esta unidad está diseñada para un uso profesional y debe ser utilizado sólo por personas cualificadas.
Se debe prestar especial atención al hecho de que las partes de esta unidad se vuelven extremadamente caliente y pueden provocar quemaduras al tocarlas accidentalmente. Por lo tanto, es responsabilidad del supervisor de dar a los usuarios protecciones adecuadas
ESTE APARATO DEBE SER INSTALADO Y PROBADO POR UN PROFESIONAL
El dispositivo debe ser instalado de acuerdo con las normas de instalacion y con las regulaciones nacionales.
Se debe prestar especial atención a la seguridad relativa al gas (instalación y uso), y el cumplimiento de las normas sobre salud y seguridad en el lugar de trabajo.
Cada unidad requiere un flujo de aire fresco para la combustión. El instaldor no debe alterar o bloquear las ranuras de suministro de aire, que son necesarias para el proceso de combustión.
Para evitar una descarga eléctrica, todos los aparatos de gas y eléctricos deben estar conectados a la tierra. Todo cambio en la línea de gas de este equipo debe ser realizado por un profesional cualificado.
Para evitar rayar la superficie pulida de este equipo durante el transporte, la película de protección aplicada en las superficies externas no ha sido retirada. Es importante retirar la película protectora antes de utilizar este producto.
INSTRUCCIONES DE MONTAJE
TODO EL EQUIPO DEBE SER INSTALADO EN CONFORMIDAD CON LAS NORMAS
II. ACTUALES POR UN INSTALADOR CALIFICADO
I. Los dispositivos funcionan con gas natural o con GLP. Precisar il tipo de gas necesario en el momento del pedido. Los dispositivos a gas natural tienen un kit de conversión al GLP incluido. Kits de conversión para los modelos GLP deben ser comprados por separado.
2. No instalar ningún dispositivo sobre o contra superficies combustibles.
3. Vuelta al equipo deben ser siempre los siguientes espacios:
a) ARRIBA 1500mm
b) TRASERO 350 mm
c) LADO 100mm
Es necesario señalar que los lados de la parilla se calientan. Por lo tanto, se recomienda no colocar dispositivos sensibles al calor en contacto directo con la unidad.

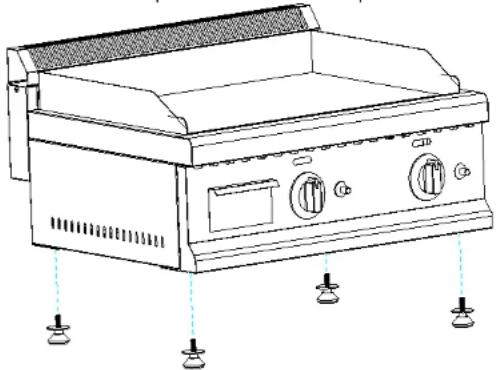

4.Instalacion de las patas (ver foto abajo): las patas se atornillan en la parte inferior.
INSTALACIÓN
I. Los dispositivos están diseñados para ser instalados en toda estabilidad. Es aconsejable que coloque el gril en una superficie para evitar movimientos excesivos.
2. La conexión del dispositivo es de 12 BSPT, en la parte trasera de la unidad.
3. El punto de control de la presión se encuentra en la parte trasera de la unidad.

- El ajuste de fábrica es diseñado y sellado por el gas natural. Si la unidad debe ser convertada, debe ser realizado por un ingeniero calificado que sellará de nuevo el ajuste después de la conversión.
- Retire toda la película protectora antes del uso.
- Asegúrese de que el usuario del dispositivo es plenamente consciente de su funcionamiento y de los riesgos asociados con un mal funcionamiento y la limpieza, en particular el peligro de quemaduras en caso de contacte con las superficies calientes.
- Estos dispositivos deben ser instalados con una ventilación suficiente para evitar la formación de sustancias nocivas para la salud en la sala en la que están instalados.
- Durante la instalación, debe asegurarse de que el dispositivo de suministro de aire fresco es apuerto. Nunca cierrar o cubrir las rejillas de ventilación. (Ver más informaciones técnicas)
III. INSTRUCCIONES
INSTRUCCIONES DE MONTAJE: ver la sección instalación
Todas las parrillas están equipadas con un SISTEMA DE ENCENDIDO DE SEGURIDAD
I. Use su mano izquierda para presionar el botón y girar a la izquierda hast a la posición „
2. Mantenga pulsado el botón en esta posición, y use su mano derecha para pulsar el botón de encendido rojo en el lado derecho. Obeservar a los diodos de control. Si la parrilla no se enciende, pulse el botón de encendido hasta que se enciende.
3. Cuando la llama de encendido se enciende, continúe mantener el botón presionado durante unos 15-20 segundos, luego suelte.
4. Si la llama se apaga, gire el boton a „•“. Espere 5 minutos, repita los pasos I-5.
5. Cuando se utiliza este dispositivo por la primera vez, habrá de aire dentro del tubo de admisión de aire, que puede causar la falla de encendido. Repita el procedimiento anterior hasta la ignición.
6. El fuego tiene más poder cuando el interruptor se coloca en 90. Cuando ajusta a más o menos de 90, el fuego será reducido gradualmente.
7. Cuando la plancha ha alcanzado la temperatura deseada, puede empezar a cocinar. Cuando la cocción à terminada, retirar los alimentos de la placa para que no se daña.
8. Después del uso, gire la perilla a la izquierda hasta que oiga un clic, y cierre la válvula de suministro de gas.
IV. MANTENIMIENTO Y LIMPIEZA
Limpieza
I. El dispositivo puede ser limpiado con un paño suave después de cada uso y ser limpiado con un detergente neutro si es necesario.
2. El aceite residual recogido en el depósito de aceite debe ser vaciado regularmente, y la bandeja debe ser limpiada regularmente tambien.
3. No lave la unidad con agua.
4. Si Ud no utiliza la parilla durante un largo período, debe mantenerla limpia en un área bien ventilada, sin gases corrosivos.
5. Cuando se utiliza el dispositivo, no toque la placa caliente con las manos para prevenir las quemaduras causadas por las altas temperaturas.
6. Cuando no se utiliza, apague el suministro de gas para evitar accidentes. En caso de pana, no desmonte la unidad por sí mismo. Póngase en contacto con nuestro servicio al cliente.
Advertencia
I. Este dispositivo funciona con una válvula de baja presión que regula el suministro de gas. El uso de válvulas con presión alta o media está prohibido.
2. No lave la unidad con agua! De lo contrario, el dispositivo de suministro de gas puede tener problemas causados por la humedad.
3. Es estrictamente prohibido conservar elementos inflamables o explosivos cerca de la unidad!
4. Cuando el trabajo es completado, cierre inmediatamente la válvula de suministro de gas y apagar la unidad!
V. REEMPLAZO DE PIEZAS DEFECTUOSAS
Diagnóstico de problemas comunes.
| Problema Análisis Solución | ||
| defecto en el encendido | No hay suministro de gas o la presión de gas no corresponde.El interruptor de la unidad está dañado.El electrodo de encendido está suelto. | Controlar la entrada de aire y la presión del gas.Colocar el dispositivo de encendido.Ajuste la posición del electrodo de encendido y fijarlo |
| El fuego se apaga inmediatamente después de la ignición | El detector de incendios se trasladó o su fijación está suelta.Falta de oxígeno para la combustiónLa presión del gas es demasiado baja o el suministro de gas es insuficiente | Ajuste el detector de incendios.Controlar la ventilacionRevise y reemplace la fuente de gas, o gire la válvula de suministro de gas. |
VI. DETALLES TÉCNICOS
Hoja I
| MODELO NÚMERO DE QUEMADORES | Tamaño de la placa (W x D) | DIMENSIONES (LXWXH) | NOTA | |
| RCGL65 2 | 600x400mm | 650x580x350mm | ||
| RCGL75 3 | 750x400mm | 800x580x350mm | ||
| RCGL110 4 | 1100x400mm | 1150x580x350mm | ||
Hoja 2
| MODELO NÚMERO DE QUEMADORES | Potencia de entrada (kW) | |||
| I3+(28~30/37) I3B/P(50) I2H(20)/I2E(25) | ||||
| RCGL65 2 3.0× 2 3 | 0× 2 3.1× 2 | |||
| RCGL75 2 3.0× 2 3 | 0× 2 3.1× 2 | |||
| RCGL110 4 3.0× 4 | 3.0× 4 3.1× 4 | |||
| Presión de entrada (mbar) 29 50 | 20 | |||
| Inyector de orificio (mm) | 0.9 | 0.78 | 1.3 | |
| Países afectados | BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, PT, SI | AT, CH, DE, FR, SK | AT, CH, CZ, DE, DK, EE, ES, FI, FR, GB, GR, IE, HU, IT, LT, LV, NL, NO, PT, RO, SE, SI, SK | |
| Este dispositivo debe ser instalado de acuerdo con la normativa vigente y ser utilizado sólo en un área bien ventilada. Lea las instrucciones antes de instalar y de usar este producto. | ||||
