MANUAL DE USUARIO SS-16015 Sogo

Precaución: lea y conserve estas importantes instrucciones Caution: please read and preserve these important instructions

ÍNDICE

1. Aviso importante P. 5

2. Definiciones de símbolos P. 5

3. Instrucciones de seguridad para el usuario P. 5

I. Precauciones generales durante el uso del equipo eléctrico P. 5

II. Restricciones de uso para evitar los daños personales P. 6

III. Restricciones de uso de producto por mal estado o averia P. 8

IV. Restricciones de uso cuando se utiliza con niños y personas mayores P. 8

V. ADVERTENCIA IMPORTANTE P. 9

VI. Instrucciones a seguir a la hora de usar el aparato P. 9

1. Especificaciones técnicas P. 13

2. Descripción de las partes P. 13

3. Instrucciones de uso P. 13

4. Limpieza y mantenimiento P. 14

5. Problemas y soluciones P. 15

6. Declaración de conformidad P. 71

7. Responsabilidad de eliminación, detalles del fabricante y servicio posventa P. 72

INDICE

• Batería recargable de 14,8V Li-ion – 2200mAh
• Carga en: 4,5 horas
• Recoge los sólidos y líquidos
  • Bombilla LED de control de carga
• Boquilla especial para recoger líquidos
• Filtro Hepa
• Protección para sobrecarga, sobre descarga y sobrecalentamiento
• Accesorios: Base de carga para montaje en pared o para guardar en la mesa, boquilla para rincones, cabezal de goma para succión de líquidos, tornillos para montaje de base de carga y manguera larga de 50cm con adaptador para llegar en lugares difíciles de acceder como bajos de mesas, sofas, camas, asientos de su coche etc

ENG

CORDLESS RECHARGEABLE HANDHELD VACUUM CLEANER

• Lea siempre el libro de instrucciones con atención antes de usarlo.
• Este manual se puede descargar desde nuestra página web, www.sogo.es
• Conserve estas instrucciones para futuras consultas.

2. Definiciones de símbolos

1

GENERAL PRECAUTIONS

Las siguientes descripciones forman parte de este manual:

1- Información importante para el uso.
2- Aviso contra situaciones peligrosas con respecto a su vida y propiedad.
3- Aviso de superficies calientes.
4- Precaucionés generales a la hora de utilizar el equipo eléctrico y electrónico.

3. Instrucciones de seguridad para el usuario

1.

GENERAL PRECAUTIONS

Precauciones generales durante el uso del equipo eléctrico

• No utilice el aparato para ningún otro propósito que no sea el descrito en este manual.
• No utilice ni almacene el aparato al aire libre.
• Este producto está diseñado para uso doméstico en interiores, no industrial y no comercial. No utilice el artículo al aire libre ni para ningún otro propósito. El mal uso o el manejo inadecuado pueden causar problemas

en el aparato y pueden causar lesiones al usuario.

• La unidad debe usarse solo para los fines previstos. No se acepta ninguna responsabilidad por los daños derivados de un uso inadecuado o una manipulación incorrecta.
• Asegúrese de que el voltaje indicado en la placa de identificación coincida con el voltaje de la red antes de enchufar el aparato.
• Siempre retire el enchufe de la toma de corriente cuando el aparato no esté en uso. No deje el aparato desatendido cuando esté encendido.
• Es necesario supervisar cuando cualquier aparato eléctrico esta siendo utilizado por o cerca de los niños.
• Antes de limpiar o guardar su electrodoméstico, desenchufe siempre el electrodoméstico de la fuente de alimentación y déjelo enfriar.
• El dispositivo no está completamente desconectado de la fuente de alimentación, incluso después de haberlo apagado. Para desconectarlo por completo, desconéctelo del enchufe de red.
• Los aparatos no están diseñados para funcionar mediante un temporizador externo o un sistema de control remoto independiente.

II. △Restricciones de uso para evitar los daños personales

- No deje que él aparato funcione sin supervisión.

- No coloque ni opere este aparato cerca de

fuentes de agua.

• No coloque ñi utilice el aparato y su cable de alimentación sobre o cerca de superficies calientes (por ejemplo, placas de cocina) o llamas abiertas.
• No deje el cable de alimentación colgando de bordes afilados y manténgalo alejado de objetos calientes y llamas. No enrolle el cable alrededor del aparato y no lo doble.
• Nunca use accesorios que no sean recomendados por el fabricante.
• El uso de accesorios no recomendados o vendidos por el fabricante del electrodoméstico puede provocar incendios, descargas eléctricas o lesiones a las personas.
• Cuando desee quitar el enchufe del contacto de pared, hágalo por el enchufe mismo y no tirando del cable o del propio aparato.
• Para evitar descargas eléctricas, asegúrese de que sus manos estén secas antes de enchufar o desenchufar.
• No utilice el aparato con las manos mojadas, sobre suelos húmedos o cuando la atmósfera es húmeda, hay riesgo de descarga electrica.
• Mientras usa el aparato, asegúrese de que el cable de alimentación no pueda quedar atrapado o aplastado.
• No permita que la unidad del motor, el cable o el enchufe se mojen para protegerse contra el riesgo de descarga eléctrica.

III. △Restricciones de uso de producto por mal estado o avería

• Nunca sumerja el aparato o el enchufe en agua o cualquier otro líquido. En caso de que el aparato se caiga al agua, desconéctelo inmediatamente del suministro principal y llévelo a un agente de servicio autorizado para su reparación antes de volver a utilizarlo.
• No utilice el aparato si se ha caído en el suelo, si son visibles signos de daños o si tiene una fuga.
• No utilice el aparato si el cable o el enchufe están dañados. En caso de que el cable se dañe, debe ser reemplazado únicamente por el fabricante, su agente de servicio o personas similarmente cualificadas, para evitar peligros.
• En caso de mal funcionamiento del electrodoméstico, o si se ha dañado de alguna manera, devuelva el electrodoméstico al centro de servicio autorizado más cercano para su examen, reparación o ajuste.
• En caso de problemas de hardware, no intente reparar el producto usted mismo. Las reparaciones solo deben ser realizadas por técnicos cualificados.

IV. △ Restricciones de uso cuando se utiliza con niños y persona mayores

• Este aparato no debe ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimiento, a menos que hayan recibido supervisión o instrucción.
• Los niños deben ser supervisados para

asegurarse de que no jueguen con el aparato.

• Los niños no deben realizar la limpieza y el mantenimiento del usuario sin supervisión.
• Los niños no deben jugar con el aparato.
• Este aparato puede ser utilizado por niños a partir de 8 años y personas con capacidades físicas, sensoriales o mentales reducidas o con falta de experiencia y conocimiento, si han recibido supervisión o instrucción sobre el uso del aparato de forma segura y ellos comprenden los peligros involucrados.
• Mantenga el aparato y su cable fuera del alcance de los niños menores de 8 años.

V. ADVERTENCIA IMPORTANTE

• Para evitar una sobrecarga del circuito al usar este producto, no opere otro producto de alto voltaje en el mismo circuito eléctrico.
• Se proporciona un cable de alimentación corto con este producto. No se recomienda usar un cable de extensión con este producto, pero si debe usarse uno:
• La clasificación eléctrica marcada del cable debe ser al menos tan buena como la del producto.
• Disponga el cable de extensión de modo que no cuelgue donde pueda tropezar o tirar de él sin querer.

VI. Instrucciones a seguir a la hora de usar el aparato

- Nunca use esta unidad cerca de la bañera, la ducha, los lavamanos u otros recipientes con agua.

• Precaución! No permita que los niños pequeños jueguen con la lámina: ¡HAY PELIGRO DE ASFIXIA!
• Nunca use otro conector que no sea el proporcionado.
• Nunca mueva el electrodoméstico tirando del cable. Asegúrese de que el cable no pueda quedar atrapado de ninguna manera.
• Nunca enrolle el cable alrededor del aparato y no lo doble.
• La operación incorrecta y el uso incorrecto pueden dañar el artefacto y causar lesiones al usuario.
• Este dispositivo, diseñado para uso doméstico, cumple con los estándares relacionados con este tipo de producto.
• Para evitar una sobrecarga del circuito al usar este producto, no opere otro producto de alto voltaje en el mismo circuito eléctrico.
• Asegúrese de desenchufar el aparato antes de limpiar los contenedores de basura o los filtros.
• Puede provocar un incendio y daños a las personas si el limpiador aspira los siguientes elementos:

a. Fuente de calor: fuego de carbón, colillas b. Gran fragmento afilado: pieza de vidrio roto. c. Líquido: artículos peligroso (solvente, corrosivo), agente ácido, limpiador y agua. d. Mercancías inflamables y explosivas: gasolina y productos alcohólicos. e. Residuos de construcción y cemento

- Mantenga la salida de aire del aparato alejada del cabello, ropa suelta, dedos u otras partes.

No use el tubo de succión, el mango de extensión del tubo u otro punto de herramienta en los ojos, oídos o coloque en la boca.

• Si se encuentran trozos grandes de papel, bolas de papel, láminas de plástico u objetos afilados, y algo que sea más grueso que una pajita, retírelos con anticipación en caso de que el tubo de succión esté bloqueado y afecte el uso del producto.
• Por favor, deje de usarlo de una vez cuando se encontré la fuga eléctrica o la alta temperatura del motor y el sonido anormal. Por ejemplo, alta temperatura en una parte del cuerpo de máquina, sonido y olor anormales, succión débil.
• Por favor, revise el contenedor de polvo con regularidad, si el contenedor está lleno, límpielo a tiempo.
• Mantenga la salida de aire desbloqueada para evitar la pérdida de potencia de succión, calentamiento del motor que puede conducir a la reducción de vida útil de la aspiradora.
• Tenga especial cuidado al limpiar escaleras.
• No utilice el aparato sin el contenedor depolvo o el filtro en su lugar.

Instrucciones para el uso de la bateria

• Se recomienda utilizar el cargador suministrado. Verifique el voltaje de la máquina y el cargador, asegurándose de que nunca use otro cargador que no sea el proporcionado.

- No tire a la basura la unidad de batería, debe ser reciclada de forma segura.

- La unidad de batería solo se puede usar para esta aspiradora, no la use para otros fines. Y solo se puede cargar con el adaptador dentro del paquete de la aspiradora. No desarme la unidad de batería para evitar daños o cortocircuitos. No coloque la unidad de batería cerca de objetos de alta temperatura o fuego. No inserte objetos afilados en la unidad de batería o se romperá la batería en caso de descarga eléctrica.

- Para reemplazar la batería dañada, asegúrese de reemplazarla por personas autorizadas o por el servicio postventa.

- No sumerja la parte del motor o la batería en el agua, ya que puede causar un cortocircuito o daños a la propiedad.

- ADVERTENCIA: En caso de reemplazar la batería dañada, utilice siempre las baterías recomendadas o vendidas por el fabricante. El uso de baterías no recomendadas o vendidas por el fabricante del aparato puede provocar incendios, descargas eléctricas o lesiones a las personas.

LIMPIEZA Y MANTENIMIENTO

Consulte la sección de limpieza y mantenimiento para obtener detalles sobre cómo limpiar el aparato

4. ESPECIFICACIONES TÉCNICAS

Batería: 14,8V Li-ion - 2200 mAh

Potencia del motor: 100 W

Entrada CA de Adaptador: 100-240V\~ 50-60Hz

Salida DC de Adaptador: 18V =500mA

Tiempo de carga: 4.5 h

Autonomia: 20 min.

Potencia de succión: 7 Kpa

Capacidad del tanque de polvo: 0.5L

Filtro HEPA

Protección: sobre carga, sobre descarga y sobrecalentamiento

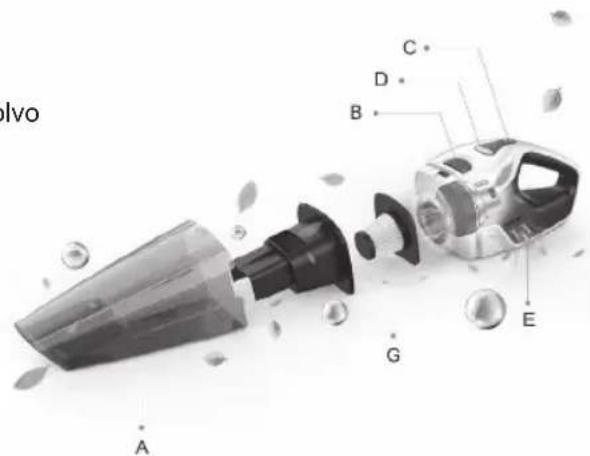

5. DESCRIPCIÓN DE LAS PARTES

A. Compartimento del polvo

B. Botón para abrir el compartimiento del polvo

C. Encendido / apagado

D. Luz de carga (LED)

E. Aberturas de ventilación de escape

F. Base de carga

G. Unidad de filtro

H. Adaptador especial

I. Boquilla de servicio

J. Boquilla de goma

K. Adaptador de CA

L. Manguera

PREPARACIÓN PARA SU USO

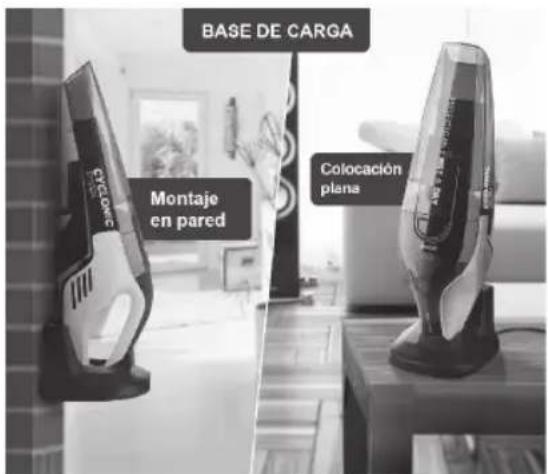

Instalación del cargador

1. Conecte el cargador a la pared como se muestra en la imagen de abajo. Si conecta el cargador a la pared, el espacio entre los orificios de los tornillos tiene que ser de 3,7 cm.

2. También puede colocar el cargador en una superficie horizontal (ej. Mesa o escritorio)

Cómo cargar el aparato

Cargue el aparato durante al menos 4,5 horas cada vez que el aparato se queda sin energía.

1. Asegúrese de que el aparato está apagado.

2. Enchufe el adaptador a la toma de corriente

3. Coloque el aspirador en el cargador. La luz de carga se enciende para indicar que el aparato se encuentra en la carga.

BASE DE CARGA CVCLOPE Montaje en pared Colocación plana

Nota

1. Al cargar el dispositivo, el indicador azul se encenderá y continuará parpadeando

2. Cuando esté completamente cargada, la luz indicadora permanecerá azul.

3. Al usar este producto, la luz indicadora es azul.

4. Cuando la batería está baja, la última luz indicadora en azul seguirá parpadeando.

USO DEL APARATO

1. Presione el botón ON / OFF para encender el aparato.

2. Presione el mismo botón ON/OFF para apagar el aparato

ACCESORIOS

El aparato viene con los siguientes accesorios:

• Adaptador especial para usar con el tubo
• Una boquilla estrecha para las esquinas de vacío o espacios estrechos;
• Una escobilla de goma para succionar el líquido.
• Tome el accesorio que desee utilizar.
• Conecte el accesorio a la boquilla del aparato.

ASPIRAR EL LÍQUIDO

Conecte la boquilla del aparato.

1. Sujete el aparato con la boquilla apuntando hacia abajo en un ángulo de 30°.

Nota: Nunca utilizar el aparato con la boquilla apuntando hacia arriba cuando hay líquido en el compartimento del polvo.

Nota: No incline el aparato hacia un lado o agitar el aparato cuando hay líquido en el compartimento para el polvo.

1. Colocar la escobilla de goma sobre la superficie a limpiar. Asegúrese de que la barredora de goma permanezca en contacto con la superficie
2. Aspirar el líquido. Deje de aspirar el líquido cuando el nivel de líquido en el interior del compartimento para el polvo ha alcanzado el máximo indicado.
3. Vacíe y seque el compartimento de polvo cada vez que ha utilizado el aparato para aspirar un líquido.

7. LIMPIEZA Y MANTEMINIENTO

Cuando usted ha utilizado el aparato para aspirar líquido siempre debe estar vacío y seco después de su uso. Limpie el aparato con un paño húmedo.

1. Mantenga el aparato sobre el cubo de la basura, pulse el botón de desenganche (1) y retire el polvo del compartimento (2).
2. Quite el filtro del cuerpo principal
3. Vacíe el compartimento para el polvo sacudiéndolo con la mano libre. Si es necesario, limpie el polvo del compartimento con un paño húmedo. Asegúrese de vaciar y limpiar el compartimento para el polvo regularmente.

Nota: Si no hay líquido en el compartimento para el polvo, vaciar el compartimento de polvo y límpielo con un paño.

1. Limpiar el filtro Saque la unidad de filtro del compartimento para el polvo sobre un cubo de basura para liberar el polvo. Si es necesario, limpiar la unidad de filtro con un paño húmedo. Limpie el filtro con un cepillo o con un aspirador normal si está muy sucio. Nota: Si es necesario, puede limpiar la unidad de filtrad en agua fría o con agua tibia. Seque bien el filtro antes de ponerlo.
2. Coloque la unidad de filtrado en el compartimento de polvo.
3. Para reconectar el compartimento de polvo, alineando la ranura del compartimento de polvo con la proyección en el aparato. En primer lugar, colocar la parte inferior del compartimento del polvo (1) y apretar la parte superior del compartimento del polvo hacia el aparato (2) hasta que encaje en su sitio ("clic")

• No tire el aparato con los residuos domésticos al final de su vida. Llívelo a un punto de recogida oficia para su reciclado. Al hacer esto, ayudará a conservar el medio ambiente.
• Las baterías recargables contienen sustancias que pueden contaminar el medio ambiente. Retire las baterías cuando se deshaga del aparato. No tire las pilas con los desechos domésticos, deben entregarse en un punto de recogida oficial

Ahorro de energía

Si no se va a utilizar el aparato durante un largo periodo de tiempo, quitar el adaptador del enchufe de pared para ahorrar energía.

Eliminación de las pilas recargables

Las baterías litio pueden explotar si se expone a altas temperaturas o fuego. Sólo retire las pilas recargables si están completamente descargadas.

8. PROBLEMAS Y SOLUCIONES

Resumen de los problemas más frecuentes que pueden surgir con la aspiradora. Lea las distintas secciones para obtener más detalles.

PROBLEMA SOLUCIÓN
El aparato no funciona	Las baterías pueden estar bajas. Recargar las baterías.Puede que no tenga el adaptador correctamente en la toma de corriente. Coloque el adaptador correctamente en la toma de corriente.El aparato se haya encendido mientras estaba el cargador.Asegúrese de que el aparato esté apagado cuando lo cargue.
La luz de carga no se enciende	Asegúrese de que el adaptador se inserta correctamente en el enchufe de la pared y que el aparato está apagado.
La aspiradora no aspira bien	El compartimento para el polvo no está colocado correctamente en el aparato. Coloque el compartimento para el polvo en el aparato.El compartimento para el polvo se ha llenado. Vacíe el compartimento para el polvo.La unidad de filtro puede estar obstruida. Limpie el filtro interior y el filtro exterior (Ver el capítulo “Limpieza”)
Escapes de polvo de la aspiradora	El compartimento para el polvo se ha llenado. Vacíe el compartimento para el polvo.El compartimento de polvo no está unido adecuadamente a la aparato. Vuelva a colocar el compartimento para el polvo en el aparato.Tal vez la unidad de filtro no está colocado correctamente en el compartimento de polvo. Colocar la unidad de filtro correctamente en el compartimento de polvo.
La aspiradora no funciona correctamente cuando uno de los accesorios está conectado a la boquilla.	El compartimento para el polvo se ha llenado. Vacíe el compartimento para el polvo.El accesorio puede estar obstruido. Elimine la obstrucción del accesorio.La unidad de filtro puede estar obstruida. Limpie el filtro interior y el filtro exterior (Véase el capítulo. Limpieza)
La superficie es está muy húmeda después de aspirar líquido.	Tal vez la escobilla de goma no está bien unida a la boquilla. Conecte la boquilla a la boquilla cuando se quiere aspirar líquidos.Tal vez usted no tenga el aparato de la manera correcta. Sujete el aparato con la boquilla hacia abajo en un ángulo de 30°. No incline el aparato hacia un lado y asegúrese de que la escobilla de goma toca la superficie a limpiar.
Escapes de líquido del aparato	La unidad de filtro puede estar mojada. Asegúrese de que el filtro interior y el filtro exterior están secos antes de colocar el filtro en el compartimento para el polvoPuede ser que no haya puesto la unidad de filtro en el compartimento para el polvo. Nunca utilice el aparato sin el filtro.Tal vez la unidad de filtro no está colocada correctamente en el compartimento de polvo. Coloque la unidad de filtrado correctamente el compartimento para el polvo.Tal vez la cantidad de líquido en el compartimento de polvo excede la indicación máxima. Vacíe el compartimento para el polvo y limpiar de inmediato. Nunca deje que el compartimento para el polvo se llena de líquido por encima de la indicación máxima.

1. IMPORTANT:

2. Definiciones de símbolos

GENERAL PRECAUTIONS

1

2. Definiciones de símbolos

GENERAL PRECAUTIONS

D. Luz de carga (LED)

E. Aberturas de ar de escape

F. Base de carga

H. Adaptador especial

I. Bico de serviço

J. Bico de borracha

K. Transformador de CA

L. Mangueira

ra o pó A B C D G E

6. INSTRUÇÕES DE USO

DECLARACIÓN DE CONFORMIDAD

Este dispositivo cumple con la directiva de baja tensión 2014/35/CE.

La directiva de Compatibilidad Electromagnética 2014/30/UE.

La directiva 2015/863 UE sobre restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos.

La directiva 2009/125/CE en los requisitos de diseño ecológico aplicables a los productos relacionados con la energía.

Este símbolo en el producto o en el embalaje indica que este producto no se puede desechar como basura normal o residuos domésticos. Todos los equipos eléctricos, electrónicos y unidades que funcionan con baterías deben reciclarse de manera adecuada y de acuerdo con las leyes municipales locales. Puede reciclarlos llevándolos a un centro de eliminación autorizado por el gobierno o a contenedores especializados que puede encontrar en cualquier gran supermercado cercano, tiendas de productos electrónicos o electrodomésticos o centros comerciales que tengan este tipo de instalaciones disponibles.

Diseñado por: SOGO basada en las normas de calidad europeas Importado por: Sanysan Appliances S.L, NIF: B98753056, C/ Barcas 2, 2 46002 Valencia, España Producto fabricado en CHINA. Servicio postventa: www.sogosat.com [e-mail] / 0034 902 222 161
