Tipo de producto	Lámpara LED profesional (barra LED)
Marca	Chauvet
Modelo	COLORado Solo Bar 6
Categoría	Lámpara
Alimentación	100-240 VCA, 50/60 Hz
Consumo máximo	5,61 A (a 100 V)
Grado de protección	IP65
Fuente de luz	LED (no reemplazable por el usuario)
Control	DMX512, modos autónomos
Temperatura de funcionamiento	-20 °C a 45 °C
Temperatura de arranque mínima	-20 °C
Distancia mínima de las superficies	50 cm
Montaje	Soportes omega incluidos, cable de seguridad requerido
Mantenimiento	Limpiar con un paño suave, desconectar antes de limpiar
Seguridad	No abrir, no mirar la fuente de luz, usar un cable de seguridad
Contenido de la caja	Barra LED, cable de alimentación, 2 soportes omega, pantalla antideslumbrante, filtros, guía de referencia rápida
Tipo de conector DMX	XLR de 5 pines (entrada/salida)
Número de canales DMX	No especificado en el manual (consulte el manual DMX)
Peso	No especificado (estimación: aproximadamente 5 kg)

Preguntas frecuentes - COLORado Solo Bar 6 Chauvet

¿Cómo instalar la barra LED COLORado Solo Bar 6?

Instale la barra con los soportes omega provistos usando al menos dos puntos de fijación. Asegure un cable de seguridad para evitar caídas. Asegúrese de que la superficie de montaje pueda soportar el peso. Mantenga una distancia de al menos 50 cm de las superficies adyacentes para la ventilación.

¿Qué tipo de cable DMX usar?

Use cables DMX con conectores XLR de 5 pines. El producto acepta entrada y salida DMX. Para uso en exterior, use cables con clasificación IP65.

¿Se puede usar esta lámpara en exteriores?

Sí, el COLORado Solo Bar 6 tiene clasificación IP65, lo que lo protege contra el polvo y chorros de agua. Sin embargo, no sumerja el producto y proteja los conectores no utilizados con tapas IP.

¿Cómo limpiar la barra LED?

Desconecte primero la alimentación. Limpie la carcasa y las lentes con un paño suave y no abrasivo. No use solventes ni productos químicos agresivos.

¿Qué hacer si la lámpara no se enciende?

Verifique la conexión de alimentación, el fusible (si es accesible) y asegúrese de que el disyuntor no se haya disparado. Si el problema persiste, contacte a un técnico calificado.

¿Se puede usar el producto con un variador?

No, nunca use esta lámpara con un variador o reóstato. Esto podría dañar la electrónica.

¿Cuál es la temperatura de funcionamiento?

La temperatura ambiente máxima es de 45 °C. La temperatura mínima de arranque es de -20 °C. Evite temperaturas extremas.

¿Cómo reemplazar el fusible?

El reemplazo del fusible debe ser realizado por un técnico calificado. Consulte el manual para la ubicación y el tipo de fusible.

¿Cuántos canales DMX usa el COLORado Solo Bar 6?

El número de canales DMX no se especifica en este manual. Consulte la hoja de datos completa o el manual DMX para obtener más información.

¿Hay advertencias de salud?

Sí, la luz intermitente puede desencadenar ataques de epilepsia. No mire directamente a la fuente de luz. Respete las distancias de seguridad.

MANUAL DE USUARIO COLORado Solo Bar 6 Chauvet

Estas notas de seguridad incluyen información importante sobre la instalación, el uso y el mantenimiento del COLORado Solo Bar 6.

• La luminaria es solamente para uso profesional.
• La luminaria debe colocarse de forma que no se prevea mirar fijamente hacia ella a una distancia inferior a 2,3 m.
• Si el cable flexible externo de esta luminaria está dañado, debe ser reemplazado por un cable especial disponible exclusivamente del fabricante o su representante de servicio.
• La fuente de luz contenida en esta luminaria solo debe ser reemplazada por el fabricante, su representante de servicio o una persona calificada similar.

- PRECAUCIÓN:

• La carcasa de este producto puede estar caliente durante su funcionamiento. Monte este producto en un lugar con una ventilación adecuada, a una distancia mínima de 50 cm de las superficies adyacentes.
• Cuando se transfiere el producto desde entornos con temperaturas extremas (por ejemplo, de un camión refrigerado a un salón de baile cálido y húmedo), puede formarse condensación en los componentes electrónicos internos del producto. Para evitar que se produzca una falla, deje que el producto se aclimate completamente al entorno antes de conectarlo a la corriente.
• Se sabe que la luz detellante desencadena ataques epilépticos. El usuario debe cumplir con las leyes locales relativas a la notificación del uso de la luz estroboscópica.

• S I E M P R E :

• Desconecte de la corriente antes de limpiar el producto o sustituir el fusible.
• Cuando utilice un producto con clasificación IP65 en un entorno exterior, utilice cables de alimentación y de datos con clasificación IP65 (o superior).
• Vuelva a colocar y asegure las tapas protectoras con clasificación IP en todos los puertos de alimentación, datos, USB u otros cuando no los utilice.
• Utilice un cable de seguridad cuando monte este producto por encima de la cabeza.
• Conecte este producto a un circuito con toma de tierra y protegido.

- NO HACER:

• Abrir este producto. No contiene piezas que puedan ser reparadas por el usuario.
• Mirar a la fuente de luz cuando el producto esté encendido.
• Dejar cualquier material inflamable a menos de 50 cm de este producto mientras esté en funcionamiento o conectado a la corriente.
• Conectar este producto a un regulador o reostato.
• Utilizar este producto si la carcasa, la lente o los cables parecen estar dañados.
• Utilizar este producto al aire libre o en cualquier lugar donde el polvo, el calor excesivo, el agua o la humedad puedan afectarlo (es necesario cumplir las normas para la clasificación IP publicada).
• Sumergir este producto (es necesario respetar las normas de la clasificación IP publicada). El funcionamiento periódico al aire libre es posible.

• Instalar permanentemente en el exterior en lugares con condiciones ambientales extremas. Esto incluye, pero no se limita a:

• Exposición a un entorno marino/salino (a menos de 3 millas de una masa de agua salada).

• Lugares donde las temperaturas normales superan los rangos de temperatura de este manual.
• Lugares propensos a las inundaciones o a quedar enterrados en la nieve.
• Otras zonas en las que el producto esté sometido a radiaciones extremas o a sustancias cáusticas.

- Utilizarlo para calentar un espacio.

- Utilice SOLO el soporte para colgar/montar este producto.

• La temperatura ambiente máxima es de 45 °C (113 °F). No utilice este producto a temperaturas más altas.
• La temperatura de encendido mínima es de -20 °C (-4 °F). No encienda este producto a temperaturas más bajas.
• La temperatura ambiente mínima es de -30 °C (-22 °F). No utilice este producto a temperaturas más bajas.
• Para eliminar el desgaste innecesario y mejorar su vida útil, durante los periodos en que no lo utilice, desconecte completamente el producto de la corriente mediante un disyuntor o desenchufándolo.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.

Declaración de conformidad de la FCC

Este dispositivo cumple con la Parte 15 Parte B de las normas de la FCC. El funcionamiento está sujeto a las dos condiciones siguientes:

1. Este dispositivo no puede causar interferencias perjudiciales, y
2. Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo las que puedan causar un funcionamiento no deseado.

Este equipo ha sido probado y cumple los límites establecidos para los dispositivos digitales de Clase B, de conformidad con la Parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra las interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las comunicaciones por radio. Sin embargo, no hay garantía de que no se produzcan interferencias en una instalación concreta. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, lo cual puede determinarse apagando y encendiendo el equipo, se recomienda al usuario que intente corregir las interferencias mediante una o varias de las siguientes medidas:

- Reorientar o reubicar la antena receptora.

- Aumentar la separación entre el equipo y el receptor.

- Conectar el equipo a una toma de corriente de un circuito distinto al que está conectado el receptor.

- Consulte al distribuidor o a un técnico experto en radio/TV para obtener ayuda.

Cualquier cambio o modificación que no esté expresamente aprobado por la parte responsable del cumplimiento podría anular la autoridad del usuario para operar el equipo.

Advertencia de exposición a RF para Norteamérica y Australia

¡Advertencia! Este equipo cumple con los límites de exposición a la irradiación establecidos por la FCC para un entorno no controlado. Este equipo debe instalarse y funcionar con una distancia mínima de 20 cm entre la fuente de irradiación y el usuario. Este transmisor no debe estar ubicado ni funcionar junto con ninguna otra antena o transmisor.

Conexión de la señal de control: Línea DMX

• El producto dispone de tomas XLR para entrada y salida de DMX.
• Nota: Este circuito de control está aislado y pertenece al puerto de datos de Clase 2.
• El circuito de control tiene una corriente de fuga acumulada inferior a 3,5 mA.

Qué se incluye

• COLORado Solo Bar 6
- Cable de alimentación Seetronic Powerkon IP65
- 2 soportes omega con accesorios de montaje
- Pantalla antideslumbrante

• Filtro 50/50, filtro cic., filtro oculto y filtro protector transparente (instalado)
• Patas de accesorio de montaje corto
• Guía de referencia rápida

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz.

Enchufe CA

Conexión	Cable (EE.UU.)	Cable (Europa)	Color del tornillo
CA Cargado Negro Marrón Amarillo/Latón
CA Neutro Blanco Azul Plata
CA Tierra Verde/Amarillo Verde/Amarillo	Verde

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Enlace de energía

Es posible enlazar eléctricamente los productos COLORado Solo Bar 6. Consulte la tabla siguiente para conocer el consumo de corriente a cada tensión y frecuencia:

	100 V, 60 Hz	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz	240 V, 50 Hz
Consumo de corriente	5,61 A	4,62 A	2,62 A	2,37 A	2,28 A

Nunca supere los 12 A en un solo circuito. Los cables de alimentación pueden adquirirse por separado.

Descripción del panel de control

Botón	Función
	Sale del menú o función actual
	Activa el menú que se muestra en ese momento o establece el valor seleccionado en ese momento en la función seleccionada
	Navega hacia arriba por la lista de menús o incrementa el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menús o disminuye el valor numérico cuando está en una función

Montaje

Antes de montar este producto, lea las Notas de seguridad. Utilice al menos dos puntos de montajes por producto. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para la línea Chauvet de abrazaderas de montaje, visite http://trusst.com/productcategory/truss-clamps____.

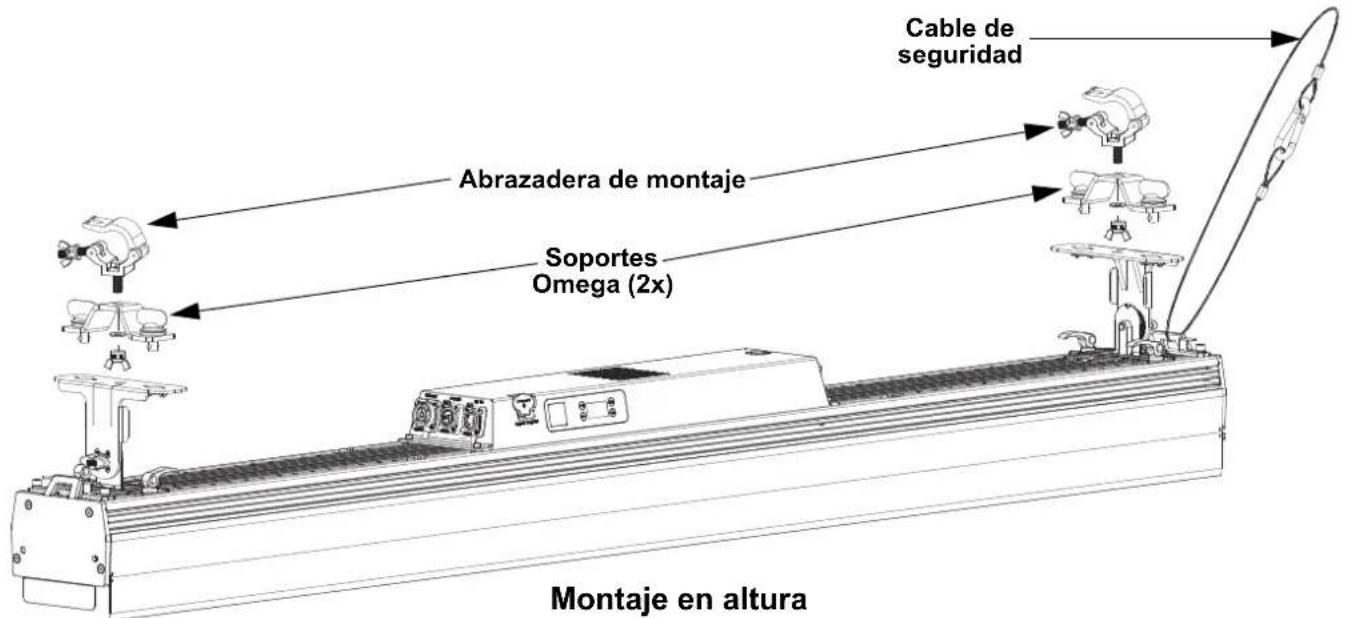

Diagrama de montaje del producto

Cable de seguridad Abrazadera de montaje Soportes Omega (2x) Montaje en altura

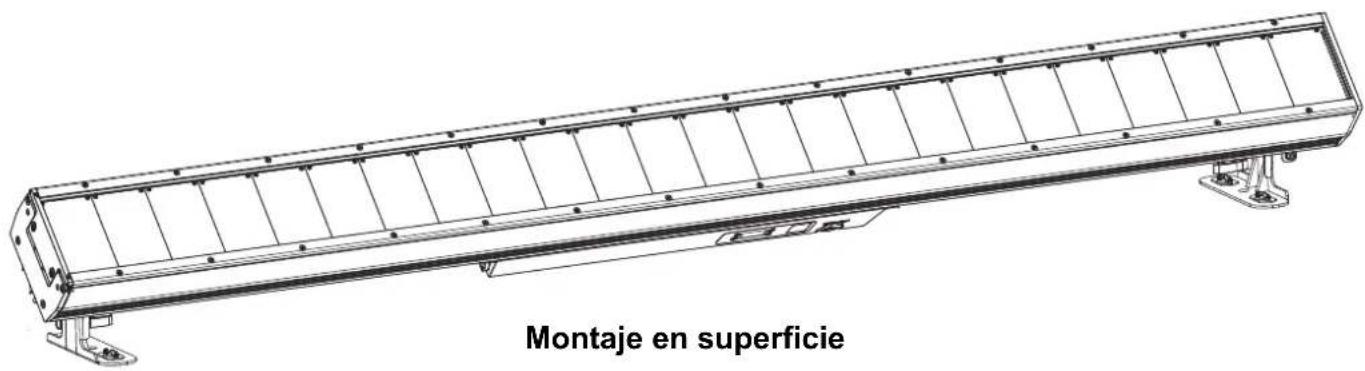

Montaje en superficie

Rotación de los soportes

Para girar los soportes y hacerlos menos visibles en las aplicaciones de montaje:

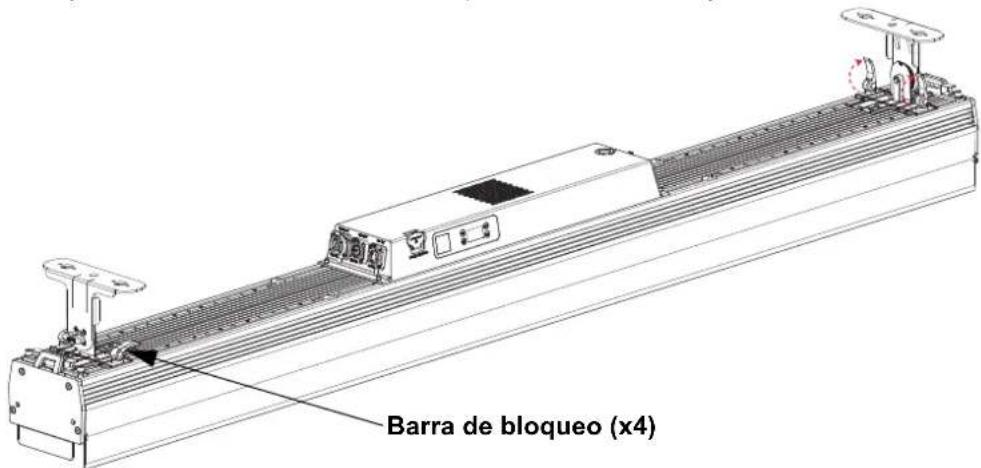

Barra de bloqueo (x4)

1. Abra las barras de bloqueo.

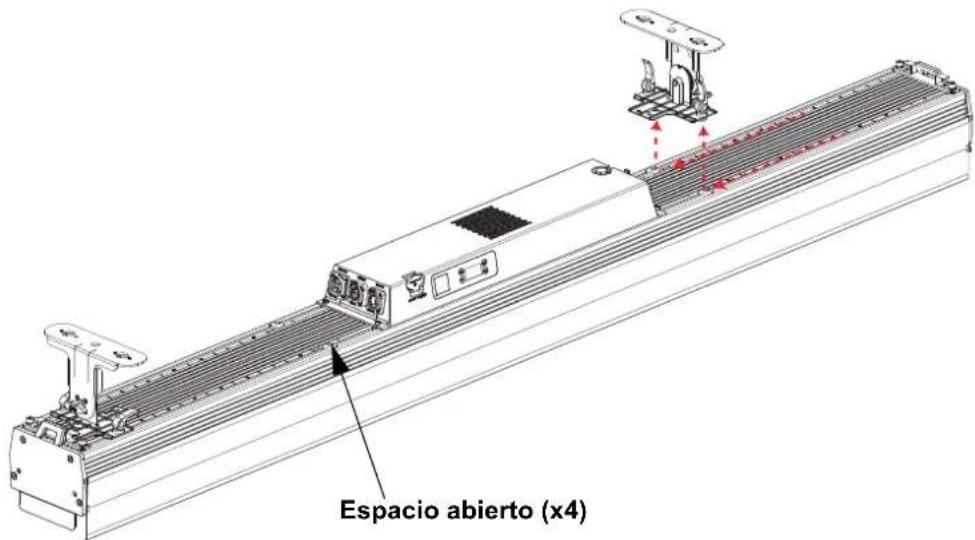

Espacio abierto (x4)

1. Deslice el conjunto del soporte a lo largo de los raíles hasta los espacios abiertos y retírelo.

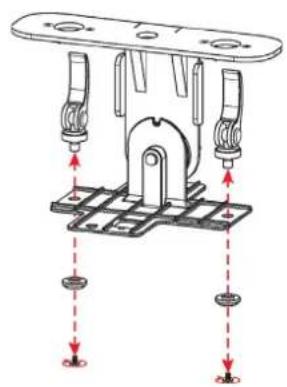

Pieza superior Pieza inferior

1. Desinstale las barras de bloqueo retirando un tornillo de cada una y separando las piezas inferiores.

2. Instale las barras de bloqueo en los orificios alternativos:

a. Inserte las piezas superiores.
b. Fije las piezas inferiores en el otro lado.
c. Asegure con los tornillos.

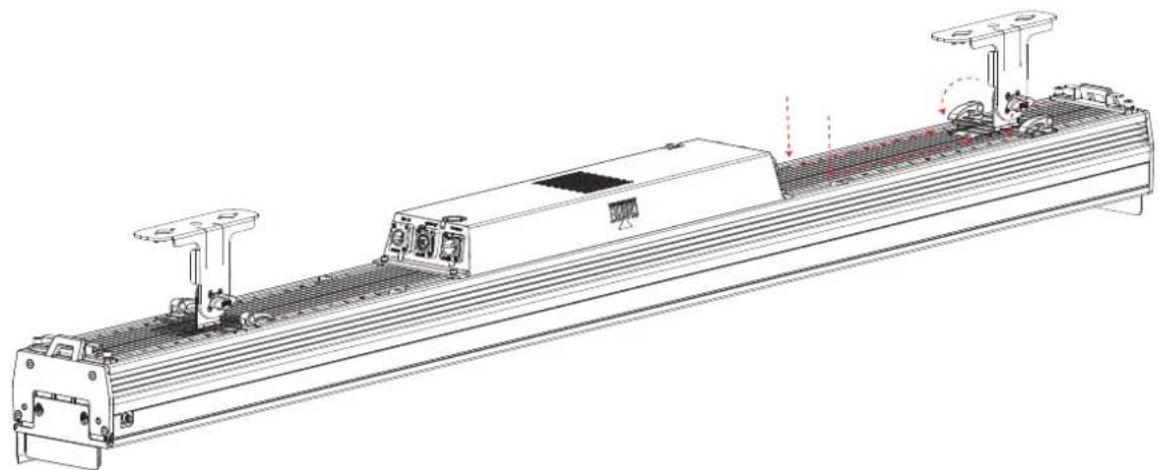

1. Gire el conjunto del soporte 90°.

1. Introduzca las piezas inferiores de la barra de bloqueo en los espacios abiertos de los raíles y deslícelas hasta la posición deseada.
2. Cierre las barras de bloqueo.

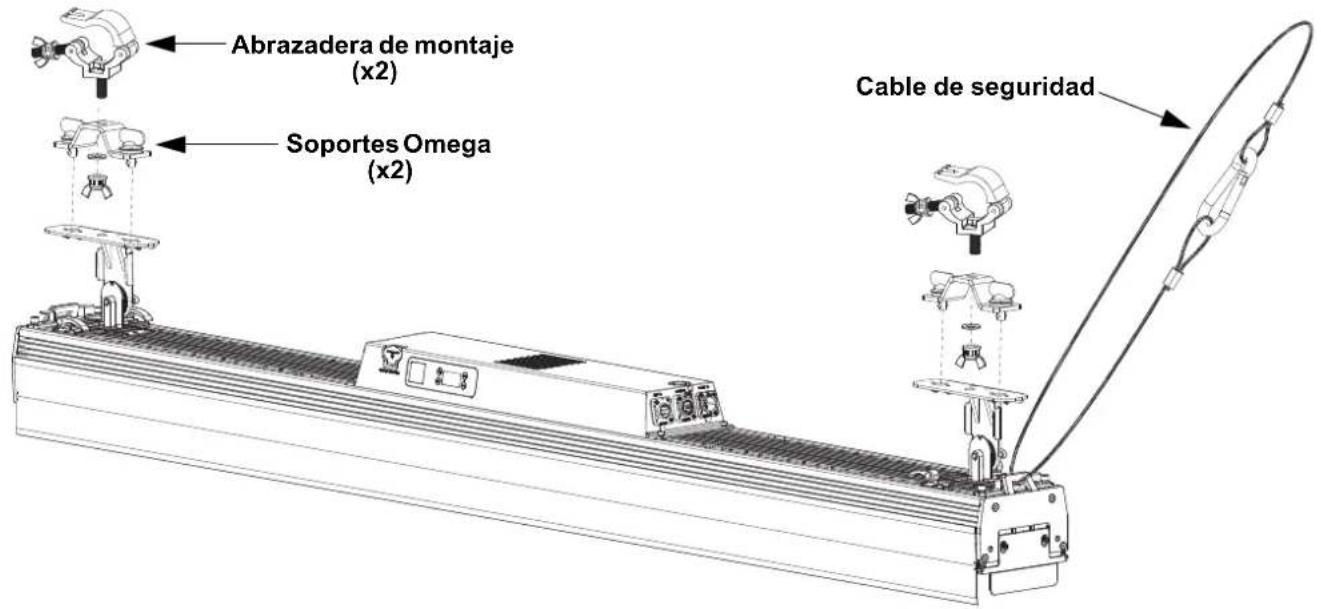

Diagrama de montaje del soporte girado

Abrazadera de montaje (x2) Soportes Omega (x2) Cable de seguridad
