Produkttyp	Professionelle LED-Leuchte (LED-Balken)
Marke	Chauvet
Modell	COLORado Solo Bar 6
Kategorie	Leuchte
Stromversorgung	100-240 VAC, 50/60 Hz
Maximale Leistungsaufnahme	5,61 A (bei 100 V)
Schutzart	IP65
Lichtquelle	LED (nicht austauschbar durch den Benutzer)
Steuerung	DMX512, Standalone-Modi
Betriebstemperatur	-20 °C bis 45 °C
Minimale Starttemperatur	-20 °C
Mindestabstand zu Oberflächen	50 cm
Montage	Omega-Halter inklusive, Sicherungsseil erforderlich
Wartung	Mit einem weichen Tuch reinigen, vor der Reinigung Netzstecker ziehen
Sicherheit	Nicht öffnen, nicht in die Lichtquelle schauen, Sicherungsseil verwenden
Lieferumfang	LED-Balken, Netzkabel, 2 Omega-Halter, Blendschutz, Filter, Kurzreferenz
DMX-Anschlusstyp	XLR 5-polig (Eingang/Ausgang)
Anzahl DMX-Kanäle	In der Anleitung nicht angegeben (DMX-Handbuch konsultieren)
Gewicht	Nicht angegeben (Schätzung: ca. 5 kg)

Häufig gestellte Fragen - COLORado Solo Bar 6 Chauvet

Wie installiere ich den COLORado Solo Bar 6 LED-Balken?

Installieren Sie den Balken mit den mitgelieferten Omega-Haltern mit mindestens zwei Befestigungspunkten. Befestigen Sie ein Sicherungsseil, um Stürze zu vermeiden. Stellen Sie sicher, dass die Montagefläche das Gewicht tragen kann. Halten Sie einen Mindestabstand von 50 cm zu angrenzenden Oberflächen für die Belüftung ein.

Welcher DMX-Kabeltyp sollte verwendet werden?

Verwenden Sie DMX-Kabel mit XLR 5-poligen Steckern. Das Produkt akzeptiert DMX-Eingang und -Ausgang. Für den Außeneinsatz verwenden Sie IP65-klassifizierte Kabel.

Kann diese Leuchte im Freien verwendet werden?

Ja, der COLORado Solo Bar 6 ist IP65 klassifiziert, was ihn vor Staub und Wasserstrahlen schützt. Tauchen Sie das Produkt jedoch nicht unter und schützen Sie ungenutzte Anschlüsse mit IP-Kappen.

Wie reinige ich den LED-Balken?

Ziehen Sie zuerst den Netzstecker. Reinigen Sie Gehäuse und Linsen mit einem weichen, nicht scheuernden Tuch. Verwenden Sie keine Lösungsmittel oder aggressive Chemikalien.

Was tun, wenn die Leuchte nicht angeht?

Überprüfen Sie die Stromversorgung, die Sicherung (falls zugänglich) und stellen Sie sicher, dass der Schutzschalter nicht ausgelöst hat. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Techniker.

Kann das Produkt mit einem Dimmer verwendet werden?

Nein, verwenden Sie diese Leuchte niemals mit einem Dimmer oder Rheostat. Dies könnte die Elektronik beschädigen.

Was ist die Betriebstemperatur?

Die maximale Umgebungstemperatur beträgt 45 °C. Die minimale Starttemperatur beträgt -20 °C. Vermeiden Sie extreme Temperaturen.

Wie ersetze ich die Sicherung?

Der Austausch der Sicherung muss von einem qualifizierten Techniker durchgeführt werden. Konsultieren Sie das Handbuch für den Ort und den Typ der Sicherung.

Wie viele DMX-Kanäle verwendet der COLORado Solo Bar 6?

Die Anzahl der DMX-Kanäle ist in dieser Anleitung nicht angegeben. Konsultieren Sie das vollständige Datenblatt oder das DMX-Handbuch für weitere Informationen.

Gibt es gesundheitliche Warnhinweise?

Ja, blinkendes Licht kann epileptische Anfälle auslösen. Schauen Sie nicht direkt in die Lichtquelle. Halten Sie die Sicherheitsabstände ein.

BEDIENUNGSANLEITUNG COLORado Solo Bar 6 Chauvet

Diese Sicherheitshinweise enthalten wichtige Informationen zu Installation, Nutzung und Wartung des COLORado Solo Bar 6.

• Die Leuchte ist nur für den professionellen Gebrauch bestimmt.
• Die Leuchte sollte so positioniert werden, dass ein längeres Hineinstarren in die Leuchte in einem Abstand von weniger als 2,3 m nicht zu erwarten ist.
- Wenn das externe flexible Kabel dieser Leuchte beschädigt ist, muss es durch ein spezielles Kabel ersetzt werden, das ausschließlich beim Hersteller oder seinem Kundendienst erhältlich ist.
• Die in dieser Leuchte enthaltene Lichtquelle darf nur durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ausgetauscht werden.
• V O R S I C H T!

• Das Gehäuse dieses Produkts kann heiß sein, wenn es Betrieb ist. Montieren Sie dieses Produkt immer an einem Ort mit ausreichender Belüftung und mit einem Mindestabstand von 50 cm zu angrenzenden Flächen.
• Wenn das Produkt von einer Umgebung mit extremen Temperaturen (z. B. von einem kalten LKW in einen warmen, feuchten Ballsaal) transportiert wird, kann sich auf der internen Elektronik des Produkts Kondensation bilden. Um einen Ausfall zu vermeiden, geben Sie dem Produkt Zeit, sich an die neue Umgebungstemperatur anzupassen, bevor Sie es an das Stromnetz anschließen.
• Blinkendes Licht kann bekanntermaßen epileptische Anfälle auslösen. Der Benutzer muss die örtlichen Gesetze bezüglich der Benachrichtigung über die Verwendung von Stroboskopen einhalten.

• FOLGENDES SOLLTEN SIE IMMER TUN:

• Trennen Sie das Gerät von der Stromversorgung, bevor Sie es reinigen oder die Sicherung austauschen.
• Bei Verwendung eines Produkts mit einer IP65-Einstufung im Außenbereich sollten Sie ein Strom- und Datenkabel mit einer Einstufung von IP65 (oder höher) verwenden.
• Verschließen Sie alle unbenutzten Anschlüsse für die Spannungsversorgung, die Datenleitungen, die USB-Leitungen und andere Anschlüsse mit Schutzkappen mit einer IP-Einstufung.
• Verwenden Sie unbedingt ein Sicherheitskabel, wenn Sie dieses Produkt über Kopf montieren.
• Schließen Sie dieses Produkt an einen geerdeten und geschützten Stromkreis an.

• FOLGENDES SOLLTEN SIE NIEMALS TUN:

• Das Produkt öffnen. Es enthält keine vom Benutzer zu wartenden Teile.
• In die Lichtquelle schauen, wenn das Gerät eingeschaltet ist.
• Brennbares Material in einem Umkreis von 50 cm um das Gerät herum liegen lassen, während es in Betrieb ist oder an das Stromnetz angeschlossen ist.
• Dieses Produkt an einen Dimmer oder Rheostat anschließen.
• Das Gerät betreiben, wenn das Gehäuse, die Linsen oder die Kabel beschädigt sind.
• Dieses Produkt im Freien oder an einem Ort betreiben, an dem es durch Staub, übermäßige Hitze, Wasser oder Feuchtigkeit beeinträchtigt werden kann (beachten Sie die Normen für die veröffentlichten IP-Einstufungen).
• Dieses Produkt in Wasser oder andere Flüssigkeiten eintauchen (beachten Sie die Normen für die veröffentlichten IP-Einstufungen). Vorübergehender Betrieb im Freien ist kein Problem.

• Nicht für Installation im Freien an Orten mit extremen Umweltbedingungen geeignet. Dies beinhaltet, ist aber nicht beschränkt auf:

• Exposition in einer Meeres-/Salzwasserumgebung (innerhalb von 3 Meilen um einen Salzwasserkörper).

• Das Produkt an Orten betreiben, an denen die normalen Temperaturen die in diesem Handbuch angegebenen Temperaturbereiche überschreiten.
• Orte, die überschwemmungsgefährdet sind oder unter Schnee begraben werden.
  • Andere Bereiche, in denen das Produkt extremer Strahlung oder ätzenden Substanzen ausgesetzt ist.

• Das Gerät als Raumheizung nutzen.

• Verwenden Sie AUSSCHLIESSLICH die Aufhängevorrichtung oder den Montagewinkel, um dieses Produkt zu tragen.
  • Die maximale Umgebungstemperatur beträgt 45 °C (113 °F). Betreiben Sie dieses Produkt nicht bei höheren Temperaturen.
  • Die maximale Temperatur zur Inbetriebnahme beträgt -20 °C (-4 °F). Nehmen Sie dieses Produkt nicht bei niedrigeren Temperaturen in Betrieb.
• Die minimale Umgebungstemperatur beträgt -30^ (-22°F). Betreiben Sie dieses Produkt nicht bei niedrigeren Temperaturen.
• Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, sollten Sie das Gerät bei Nichtgebrauch über einen Unterbrecher oder durch Ziehen des Netzsteckers vollständig von der Stromversorgung trennen.
• Im Falle einer schwerwiegenden Störung ist der Betrieb sofort einzustellen.

FCC Konformitätserklärung

Dieses Gerät entspricht Teil 15 Abschnitt B der FCC-Vorschriften. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1. Dieses Gerät darf keine schädlichen Störungen verursachen, und
2. Dieses Gerät muss alle empfangenen Interferenzen aufnehmen, einschließlich Interferenzen, die einen unerwünschten Betrieb verursachen können.

Dieses Gerät wurde getestet und entspricht gemäß Teil 15 der FCC-Vorschriften den Grenzwerten für ein digitales Gerät der Klasse B. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen in Wohngebieten gewährleisten. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es schädliche Störungen des Funkverkehrs verursachen. Es kann jedoch nicht garantiert werden, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Gerät den Radio- oder Fernsehempfang stört, was durch Aus- und Einschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Neuausrichtung oder Versetzen der Empfangsantenne.
• Vergrößern des Abstands zwischen dem Gerät und dem Empfänger.
• Anschließen des Geräts an eine Steckdose, die zu einem anderen Stromkreis gehört als die Steckdose des Empfängers.
• Wenden Sie sich ggf. an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Partei genehmigt wurden, können dazu führen, dass der Benutzer die Berechtigung zum Betrieb des Geräts verliert.

HF-Expositionswarnung für Nordamerika und Australien

Warnung! Dieses Gerät entspricht den FCC-Grenzwerten für die Strahlenbelastung, die für eine unkontrollierte Umgebung festgelegt wurden. Dieses Gerät sollte mit einem Mindestabstand von 20 cm zwischen dem Strahler und dem Nutzer installiert und betrieben werden. Dieser Sender darf nicht zusammen mit einer anderen Antenne oder einem anderen Sender betrieben werden.

Verbindung des Steuersignals: DMX-Leitung

• Das Produkt ist mit XLR-Buchsen für den DMX-Eingang und -Ausgang ausgestattet.
• Hinweis: Dieser Steuerkreis ist isoliert und gehört zum Datenanschluss der Klasse 2.
• Der Steuerkreis weist einen kumulativen Ableitstrom von weniger als 3,5 mA auf.

Lieferumfang

• COLORado Solo Bar 6
- Seetronic Powerkon IP65 Netzkabel
• 2 Omega-Halterungen mit Befestigungsmaterial
- Blendschutz

• 50/50-Filter, Cyc-Filter, Stealth-Filter und Durchsichtiger Schutzfilter (installiert)
• Kurze Füße aus dem Zubehör für die Montage
• Kurzanleitung

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Wechselstromstecker

Anschluss	Draht (USA)	Draht (Europa)	Schraubenfarbe
Stromführender AC-Leiter Schwarz Braun		Gelb/Messingfarben
AC-Neutralleiter	Weiß	Blau	Silber
AC-Erdungsleiter	Grün/Gelb	Grün/Gelb	Grün

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Kopplung von Geräten

COLORado Solo Bar 6-Produkte können über einen so genannten Power Link gekoppelt werden. Informationen zur Stromaufnahme bei verschiedenen Spannungen und Frequenzen können der folgenden Tabelle entnommen werden:

	100 V, 60 Hz	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz	240 V, 50 Hz
Stromaufnahme	5,61 A	4,62 A	2,62 A	2,37 A	2,28 A

Dabei darf eine Stromaufnahme von 12 A in einem einzelnen Stromkreis nicht überschritten werden. Stromverbindungskabel können separat erworben werden.

Beschreibung des Bedienfelds

Taste	Funktion
	Beendet das aktuelle Menü oder die Funktion
	Aktiviert das aktuell angezeigte Menü oder setzt den aktuell gewählten Wert in der gewählten Funktion
	Navigiert aufwärts durch die Menüliste oder erhöht den numerischen Wert in einer Funktion
	Navigiert abwärts durch die Menüliste oder verringert den numerischen Wert in einer Funktion

Montage

Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch. Mindestens zwei Befestigungspunkt pro Gerät verwenden. Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zur Chauvet-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/productcategory/truss-clamps.

Montageansicht

Sicherheitskabel Befestigungsschelle Omega Haltebügel (2x) Montage über Kopf

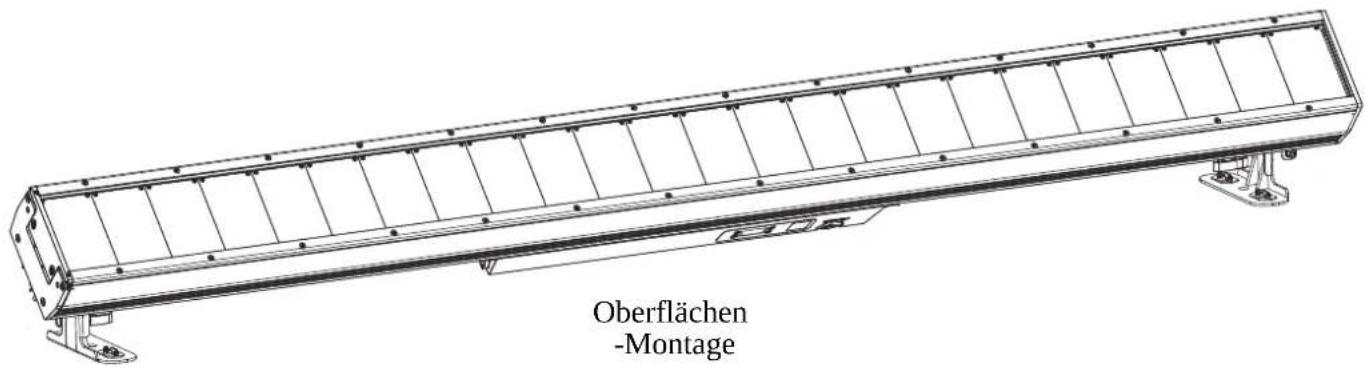

Oberflächen -Montage

Drehen der Bügel

So werden die Bügel gedreht, damit sie nach der Montage weniger sichtbar sind:

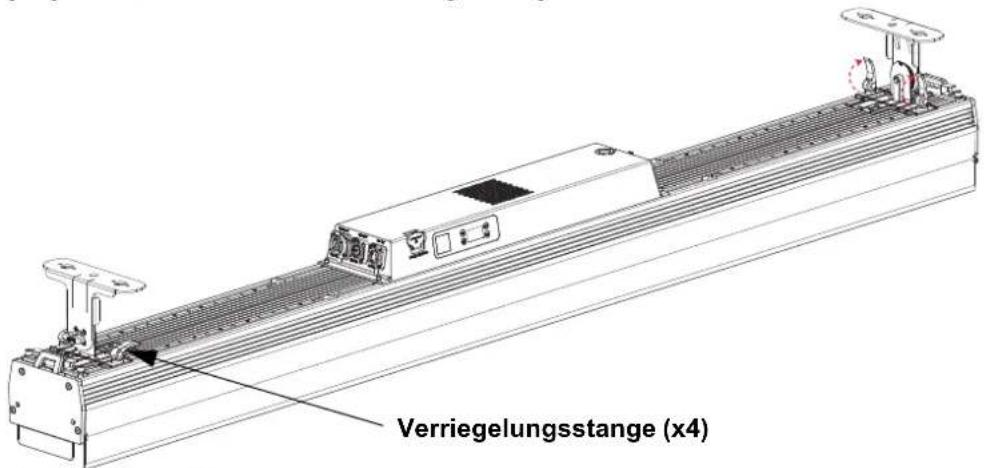

Verriegelungsstange (x4)

1. Die Verriegelungsstangen öffnen.

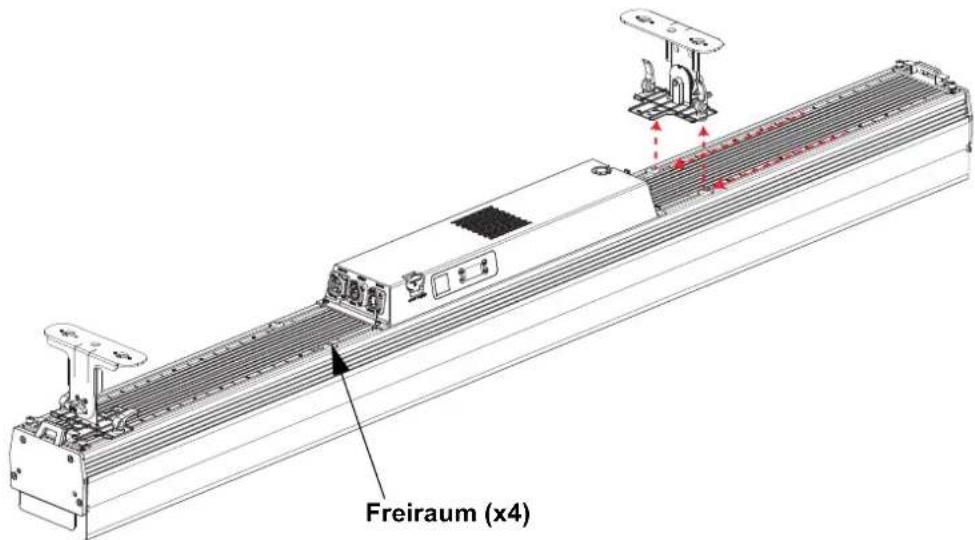

1. Die Bügelbaugruppe entlang der Schienen in die Freiräume schieben und herausnehmen.

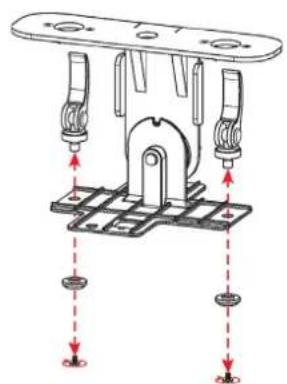

Oberteil Unterteil

1. Die Verriegelungsstangen demontieren. Dazu jeweils eine Schraube herausdrehen und die Unterteile abnehmen.
2. Die Verriegelungsstangen in die alternativen Bohrungen einsetzen:

a. Die Oberteile einsetzen.
b. Die Unterteile auf der anderen Seite ansetzen.
c. Mit den Schrauben sichern.

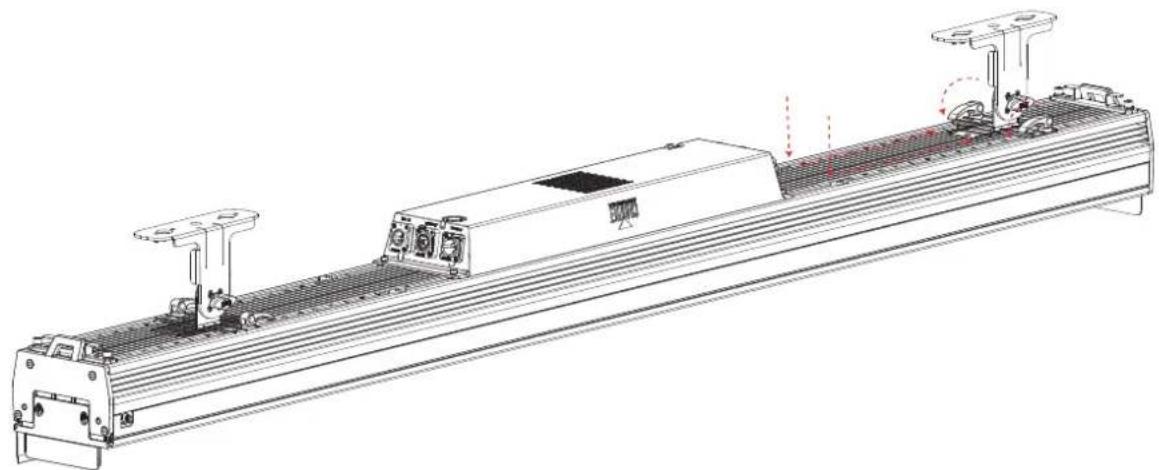

1. Die Bügelbaugruppe um 90° drehen.

1. Die Unterteile der Verriegelungsstangen in die offenen Stellen der Schienen einsetzen und in die gewünschte Position schieben.
2. Die Verriegelungsstangen schließen.

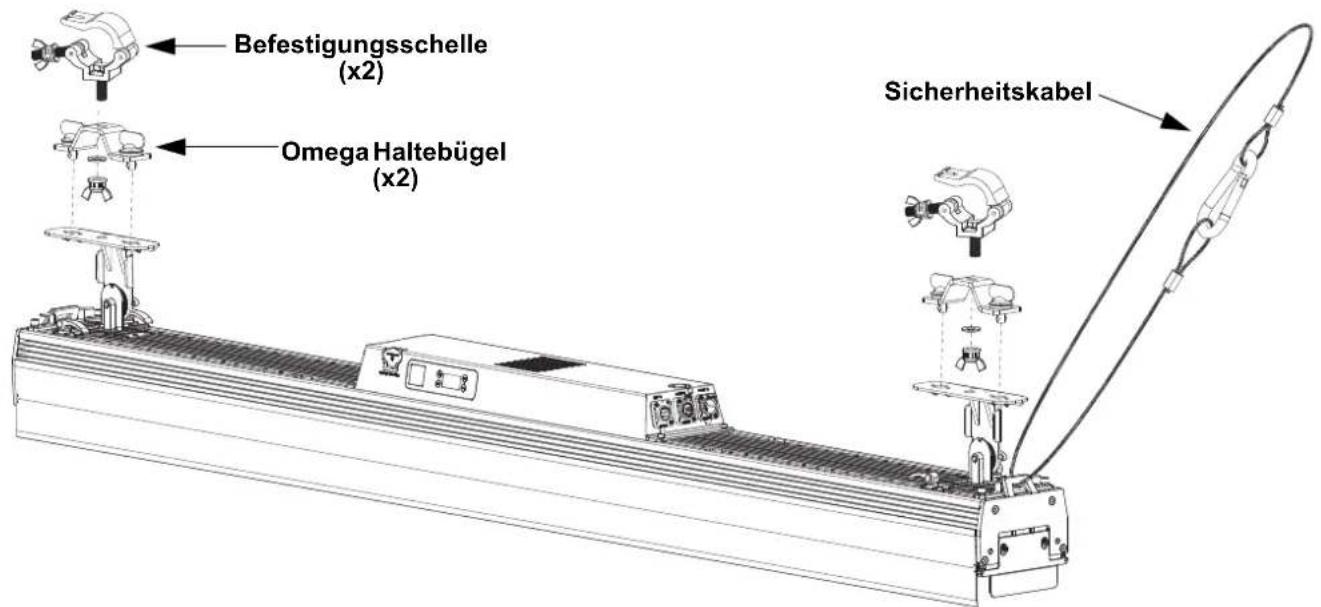

Diagramm zur Montage des gedrehten Bügels

Befestigungsschelle (x2) Omega Haltebügel (x2) Sicherheitskabel
