COLORado Solo Bar 6 - Lamp Chauvet - Gratis gebruiksaanwijzing en handleiding

Producttype	Professionele LED-lamp (LED-bar)
Merk	Chauvet
Model	COLORado Solo Bar 6
Categorie	Lamp
Voeding	100-240 VAC, 50/60 Hz
Maximaal stroomverbruik	5,61 A (bij 100 V)
Beschermingsgraad	IP65
Lichtbron	LED (niet vervangbaar door gebruiker)
Besturing	DMX512, standalone modi
Bedrijfstemperatuur	-20 °C tot 45 °C
Minimale opstarttemperatuur	-20 °C
Minimale afstand tot oppervlakken	50 cm
Montage	Omega-beugels inbegrepen, veiligheidskabel vereist
Onderhoud	Reinigen met een zachte doek, loskoppelen voor reiniging
Veiligheid	Niet openen, niet in de lichtbron kijken, veiligheidskabel gebruiken
Inhoud van de doos	LED-bar, netsnoer, 2 omega-beugels, anti-verblindingsscherm, filters, snelle referentiegids
Type DMX-connector	XLR 5-pins (ingang/uitgang)
Aantal DMX-kanalen	Niet gespecificeerd in de handleiding (raadpleeg DMX-handleiding)
Gewicht	Niet gespecificeerd (schatting: ongeveer 5 kg)

Veelgestelde vragen - COLORado Solo Bar 6 Chauvet

Hoe installeer ik de LED-bar COLORado Solo Bar 6?

Installeer de bar met behulp van de meegeleverde omega-beugels en gebruik ten minste twee bevestigingspunten. Bevestig een veiligheidskabel om vallen te voorkomen. Zorg ervoor dat het montageoppervlak het gewicht kan dragen. Houd een minimale afstand van 50 cm tot aangrenzende oppervlakken voor ventilatie.

Welk type DMX-kabel moet ik gebruiken?

Gebruik DMX-kabels met XLR 5-pins connectoren. Het product accepteert DMX-ingang en -uitgang. Voor buitengebruik, gebruik kabels met IP65-classificatie.

Kan deze lamp buitenshuis worden gebruikt?

Ja, de COLORado Solo Bar 6 is IP65-geclassificeerd, wat bescherming biedt tegen stof en waterstralen. Dompel het product echter niet onder en bescherm ongebruikte connectoren met IP-dopjes.

Hoe maak ik de LED-bar schoon?

Koppel eerst de stroom los. Reinig de behuizing en lenzen met een zachte, niet-schurende doek. Gebruik geen oplosmiddelen of agressieve chemicaliën.

Wat moet ik doen als de lamp niet aangaat?

Controleer de stroomaansluiting, de zekering (indien toegankelijk) en zorg ervoor dat de stroomonderbreker niet is uitgeschakeld. Als het probleem aanhoudt, neem contact op met een gekwalificeerde technicus.

Kan het product met een dimmer worden gebruikt?

Nee, gebruik deze lamp nooit met een dimmer of reostaat. Dit kan de elektronica beschadigen.

Wat is de bedrijfstemperatuur?

De maximale omgevingstemperatuur is 45 °C. De minimale opstarttemperatuur is -20 °C. Vermijd extreme temperaturen.

Hoe vervang ik de zekering?

Het vervangen van de zekering moet worden uitgevoerd door een gekwalificeerde technicus. Raadpleeg de handleiding voor de locatie en het type zekering.

Hoeveel DMX-kanalen gebruikt de COLORado Solo Bar 6?

Het aantal DMX-kanalen is niet gespecificeerd in deze handleiding. Raadpleeg de volledige technische fiche of de DMX-handleiding voor meer informatie.

Zijn er gezondheidswaarschuwingen?

Ja, knipperend licht kan epileptische aanvallen veroorzaken. Kijk niet rechtstreeks in de lichtbron. Houd veiligheidsafstanden aan.

GEBRUIKSAANWIJZING COLORado Solo Bar 6 Chauvet

Veiligheidsvoorschriften

Deze veiligheidsvoorschriften bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud van de COLORado Solo Bar 6.

• De armatuur is uitsluitend bedoeld voor professioneel gebruik.
• De armatuur moet zodanig worden geplaatst dat langdurig in het licht kijken op een afstand van minder dan 2,3 meter niet wordt verwacht.
• Als de externe kabel of het externe snoer van deze armatuur beschadigd is, dient de kabel of het snoer te worden vervangen door een speciaal snoer of door een snoer dat uitsluitend verkrijgbaar is bij de fabrikant of zijn monteur.
• De lichtbron in deze armatuur mag alleen worden vervangen door de fabrikant of zijn monteur, of door iemand met een vergelijkbare kwalificatie.

• WAARSCHUWING:

• De behuizing van dit product kan heet zijn als het in werking is. Monteer dit product op een plaats met voldoende ventilatie, op ten minste 50 cm van aangrenzende oppervlakken.
• Wanneer het product tijdens de verplaatsing extreme temperatuurverschillen ondergaat, bijvoorbeeld van een koude truck naar een warme, vochtige feestzaal, kan condensatie ontstaan op de interne elektronica van het product. Laat het product, om storing te voorkomen, volledig acclimatiseren in de omgeving alvorens het op het stroomnet aan te sluiten.
• Van flitslicht is bekend dat het epileptische aanvallen kan uitlokken. De gebruiker moet altijd aan de lokale wetgeving voldoen met betrekking tot de bekendmaking van het gebruik van een stroboscoop.

• A L T I J D :

• De stekker uit het stopcontact halen alvorens het product schoon te maken of de zekering te vervangen.
• Een stroom- en gegevenskabel gebruiken die geschikt is voor IP65 (of hoger) bij het gebruik van een product van klasse IP65 in een outdoor-omgeving.
• Beschermdoppen met IP-classificatie terugplaatsen en vastzetten op alle stroom-, gegevens-, USB- of andere poorten, wanneer deze niet worden gebruikt.
• Een veiligheidskabel gebruiken wanneer het product hoog wordt gemonteerd.
• Dit product aansluiten op een geaard en beveiligd circuit.

- NOOIT:

• Dit product openen. Het bevat geen onderdelen die een gebruiker kan repareren.
• In de lichtbron kijken wanneer het product is ingeschakeld.
• Brandbaar materiaal achterlaten binnen 50 cm tot dit product wanneer het in werking is of is aangesloten op het stroomnet.
• Dit product aansluiten op een dimmer of regelweerstand.
• Dit product gebruiken als de behuizing, lenzen of kabels beschadigd lijken.
• Dit product gebruiken in de open lucht of op een locatie waar het kan worden aangetast door stof, extreme hitte, water of vochtigheid (houd de normen voor de verklaarde IP-klasse aan).
• Dit product onderdompelen in vloeistof (houd de normen voor de verklaarde IP-klasse aan). Regelmatig gebruik buiten is geen probleem.

• Het product permanent buiten installeren op een plek met extreme omgevingsfactoren. Dit omvat, maar is niet beperkt tot:

• Blootstelling aan mariene/zilte omgevingen (binnen 5 km van zoutwatergebied).

• Locaties waar de normale temperaturen hoger zijn dan de temperatuurbereiken aangegeven in deze handleiding.
• Plaatsen die kwetsbaar zijn voor overstromingen of een zwaar sneeuwdek.
• Andere gebieden waar het product onderhevig is aan extreme straling of bijtende stoffen.

- Het apparaat gebruiken voor ruimteverwarming.

• UITSLUITEND de ophang-/bevestigingsbeugel gebruiken om dit product te dragen.
• De maximum omgevingstemperatuur is 45 °C. Gebruik dit product niet bij hogere temperaturen.
• De minimum opstarttemperatuur -20 °C. Start dit product niet bij lagere temperaturen.
• De minimum omgevingstemperatuur is -30 °C. Gebruik dit product niet bij lagere temperaturen.
• Om onnodige slijtage te voorkomen en de levensduur te verlengen, verdient het aanbeveling om het product tijdens perioden dat dit niet in gebruik is, volledig van de stroom af te sluiten via een stroomonderbreker of door de stekker uit het stopcontact te halen.
• Stop het gebruik onmiddellijk bij een ernstig probleem in de werking.

FCC Verklaring van Overeenstemming

Dit apparaat voldoet aan Deel 15 Deel B van de FCC-voorschriften. Het gebruik ervan is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en
2. Dit apparaat moet ontvangen interferentie accepteren, met inbegrip van interferentie die ongewenste werking kan veroorzaken.

Deze apparatuur is getest en conform de limieten bevonden voor een digitaal apparaat van klasse B, overeenkomstig Deel 15 van de FCC-voorschriften. Deze limieten zijn vastgesteld om een redelijke bescherming te bieden tegen schadelijke interferentie in installaties in een woonomgeving. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, als ze niet geïnstalleerd en gebruikt wordt in overeenstemming met de instructies, schadelijke interferentie veroorzaken voor radiocommunicatie. Echter, er is geen garantie dat de interferentie niet zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke interferentie veroorzaakt in de ontvangst van radio of tv, wat kan worden vastgesteld door de apparatuur uit en in te schakelen, wordt de gebruiker uitgenodigd om de interferentie te corrigeren door een of meer van de volgende maatregelen:

• De ontvangstantenne anders richten of verplaatsen.
• De afstand tussen apparatuur en de ontvanger vergroten.
• De apparatuur aansluiten op een stopcontact in een ander circuit dan waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving van de voorwaarden, kunnen de bevoegdheid van de gebruiker om het apparaat te bedienen ongeldig maken.

Waarschuwing voor blootstelling aan RF voor Noord-Amerika en Australië

Waarschuwing! Dit apparaat voldoet aan de FCC-stralingslimieten, vastgelegd voor een ongecontroleerde omgeving. Dit apparaat moet worden geïnstalleerd en gebruikt met een afstand van minimaal 20 cm tussen de radiator en de gebruiker. Deze zender mag niet worden gedeeld of werken in combinatie met een andere antenne of zender.

Aansluiting van het stuursignaal: DMX-lijn

• Het product heeft XLR-aansluitingen voor DMX-ingang en -uitgang.
• Kennisgeving: Dit stuurcircuit is geïsoleerd en behoort tot de gegevenspoort van Klasse 2.
• Het stuurcircuit heeft een cumulatieve lekstroom van minder dan 3,5 mA.

In de verpakking

• COLORado Solo Bar 6
• Seetronic Powerkon IP65-netsnoer
- 2 omega-beugels met bevestigingselementen
- Verblindingsscherm

• 50/50 filter, cyc-filter, stealth-filter en helder beschermfilter (geïnstalleerd)
• Kort bevestigingsaccessoire voeten
  • Beknopte handleiding

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw	Zilver
AC Aarde	Groen/geel	Groen/geel	Groen

Om slijtage te elimineren en zijn levensduur te verlengen wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Power linking

Power linking is mogelijk voor COLORado Solo Bar 6 producten. Zie onderstaande tabel voor het stroomverbruik bij elke spanning en frequentie:

	100 V, 60 Hz	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz	240 V, 50 Hz
Stroomverbruik	5,61 A	4,62 A	2,62 A	2,37 A	2,28 A

Overschrijd nooit 12 A op één circuit. Power-linking kabels zijn afzonderlijk verkrijgbaar.

Beschrijving van bedieningspaneel

Knop	Functie
	Hiermee verlaat u het huidige menu of de huidige functie
	Hiermee activeert u het weergegeven menu of stelt u de huidige geselecteerde waarde in voor de geselecteerde functie
	Hiermee navigeert u omhoog in de menulijst of verhoogt u bij een functie de numerieke waarde
	Hiermee navigeert u omlaag in de menulijst of verlaagt u bij een functie de numerieke waarde

Montage

Lees alvorens dit product te monteren alle Veiligheidsvoorschriften. Gebruik ten minste twee montagepunten per product. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor de Chauvet-serie montageklemmen naar http://trusst.com/productcategory/truss-clamps.

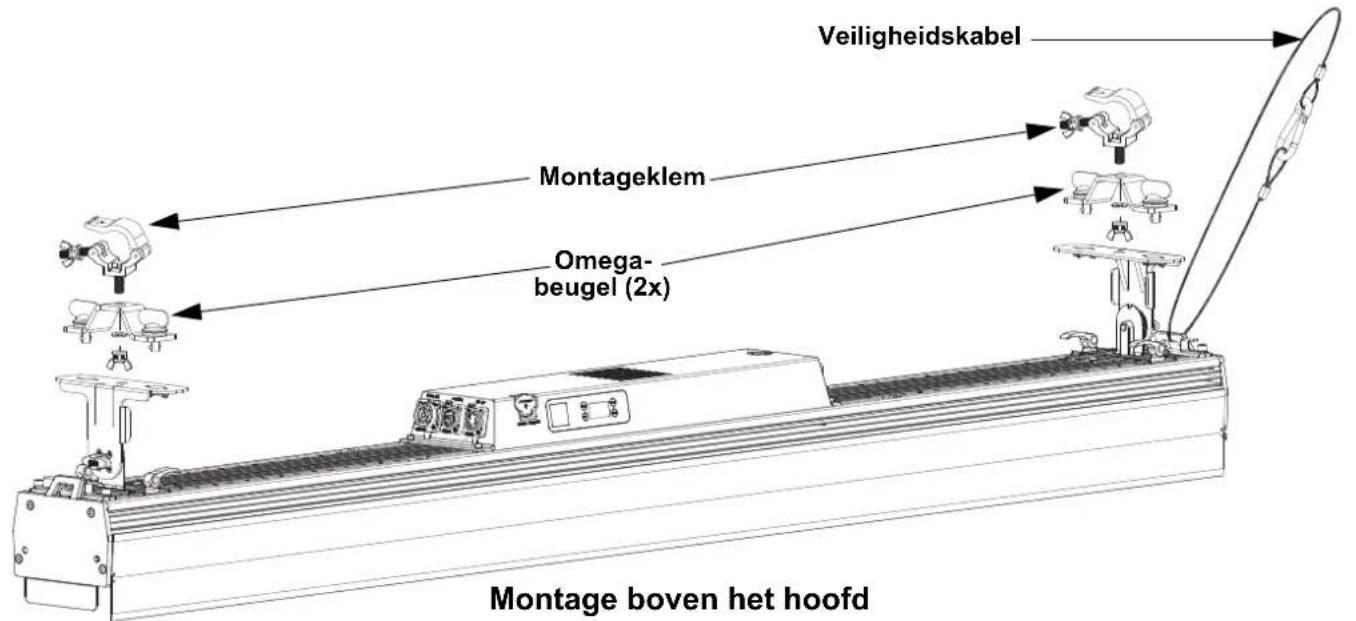

Montagediagram van het product

Veiligheidskabel Montageklem Omega- beugel (2x) Montage boven het hoofd

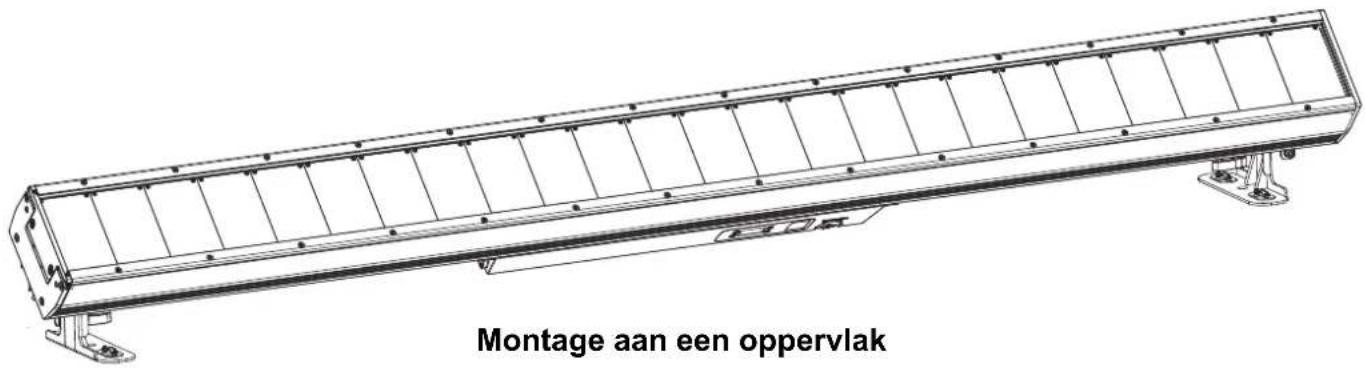

Montage aan een oppervlak

De beugels draaien

Om de beugels te draaien en minder zichtbaar te maken bij bevestigingstoepassingen:

Borgstang (4 x)

1. Open de borgstangen.

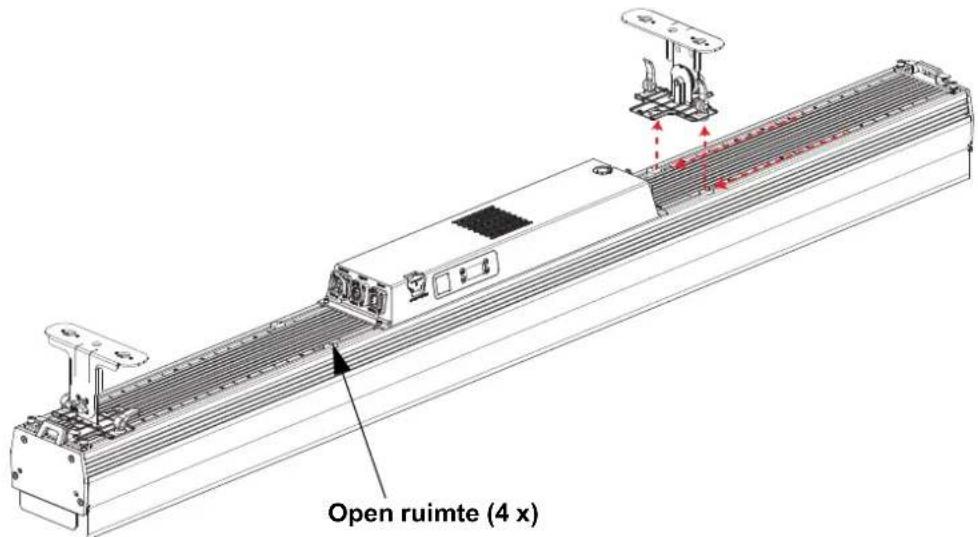

Open ruimte (4 x)

1. Schuif de beugelgroep over de rails naar de open ruimten en verwijder de groep.

Bovenste deel Onderste deel

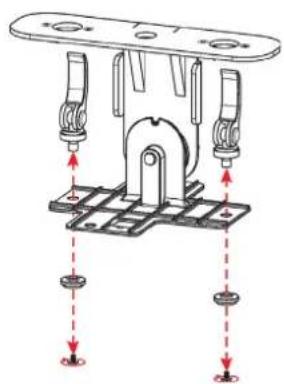

1. Demonteer de blokkeerstangen door op elk ervan een schroef te verwijderen en de onderste delen los te maken.

2. Monteer de borgstangen in de alternatieve gaten:

a. Plaats de bovenste delen.
b. Bevestig de onderste delen aan de andere kant.
c. Zet ze vast met de schroeven.

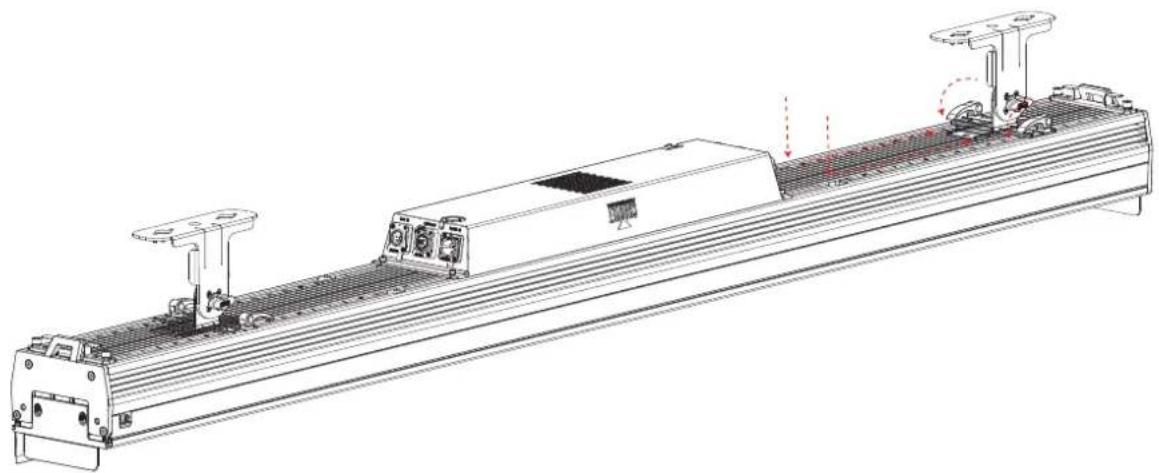

1. Draai de beugelgroep 90°.

1. Steek de onderste delen van de borgstangen in de open ruimten op de rails en schuif ze naar de gewenste positie.
2. Sluit de borgstangen.

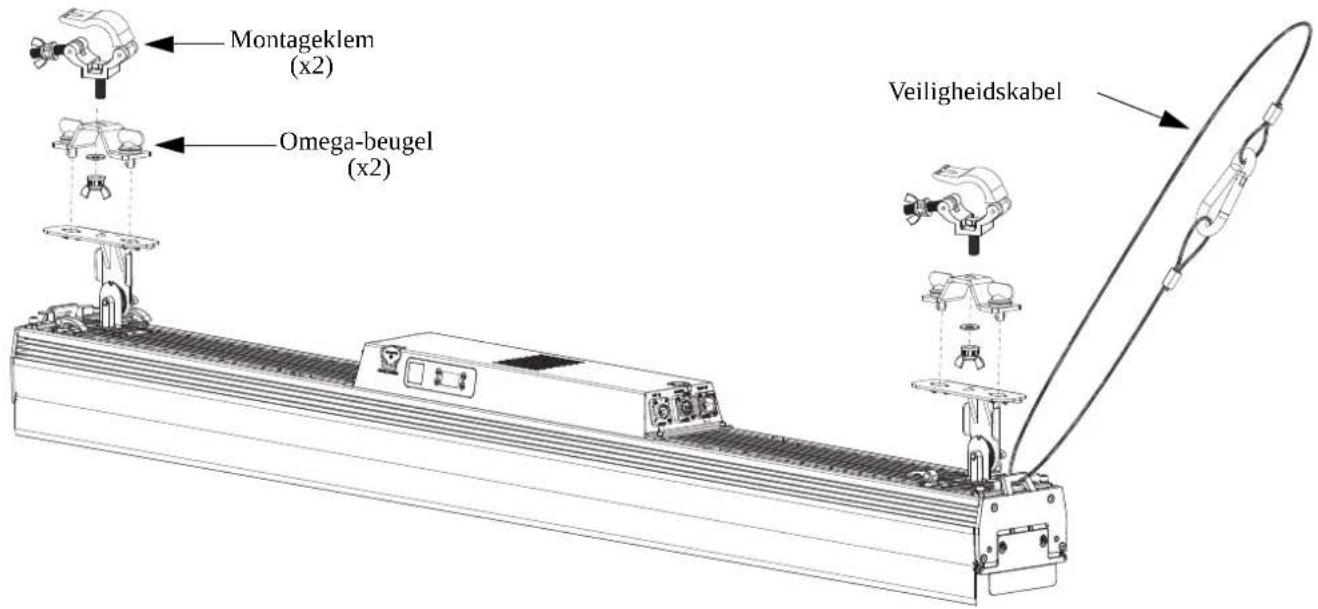

Bevestigingsschema gedraaide beugel

Montageklem (x2) Omega-beugel (x2) Veiligheidskabel
