COLORado Solo Bar 6 - Lampe Chauvet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lampe LED professionnelle (barre LED)
Marque	Chauvet
Modèle	COLORado Solo Bar 6
Catégorie	Lampe
Alimentation	100-240 VAC, 50/60 Hz
Consommation maximale	5,61 A (à 100 V)
Indice de protection	IP65
Source lumineuse	LED (non remplaçable par l'utilisateur)
Contrôle	DMX512, modes autonomes
Température de fonctionnement	-20 °C à 45 °C
Température de démarrage minimale	-20 °C
Distance minimale des surfaces	50 cm
Montage	Supports oméga inclus, câble de sécurité requis
Entretien	Nettoyer avec un chiffon doux, débrancher avant nettoyage
Sécurité	Ne pas ouvrir, ne pas regarder la source lumineuse, utiliser un câble de sécurité
Contenu de la boîte	Barre LED, cordon d'alimentation, 2 supports oméga, écran anti-éblouissement, filtres, guide de référence rapide
Type de connecteur DMX	XLR 5 broches (entrée/sortie)
Nombre de canaux DMX	Non spécifié dans la notice (consulter le manuel DMX)
Poids	Non spécifié (estimation : environ 5 kg)

FOIRE AUX QUESTIONS - COLORado Solo Bar 6 Chauvet

Comment installer la barre LED COLORado Solo Bar 6 ?

Installez la barre à l'aide des supports oméga fournis en utilisant au moins deux points de fixation. Fixez un câble de sécurité pour éviter les chutes. Assurez-vous que la surface de montage peut supporter le poids. Respectez une distance d'au moins 50 cm des surfaces adjacentes pour la ventilation.

Quel type de câble DMX utiliser ?

Utilisez des câbles DMX avec connecteurs XLR 5 broches. Le produit accepte l'entrée et la sortie DMX. Pour une utilisation en extérieur, utilisez des câbles classés IP65.

Peut-on utiliser cette lampe en extérieur ?

Oui, le COLORado Solo Bar 6 est classé IP65, ce qui le protège contre la poussière et les jets d'eau. Cependant, n'immergez pas le produit et protégez les connecteurs non utilisés avec des capuchons IP.

Comment nettoyer la barre LED ?

Débranchez d'abord l'alimentation. Nettoyez le boîtier et les lentilles avec un chiffon doux et non abrasif. N'utilisez pas de solvants ou de produits chimiques agressifs.

Que faire si la lampe ne s'allume pas ?

Vérifiez la connexion d'alimentation, le fusible (si accessible) et assurez-vous que le disjoncteur n'a pas sauté. Si le problème persiste, contactez un technicien qualifié.

Le produit peut-il être utilisé avec un variateur ?

Non, n'utilisez jamais cette lampe avec un variateur ou un rhéostat. Cela pourrait endommager l'électronique.

Quelle est la température de fonctionnement ?

La température ambiante maximale est de 45 °C. La température minimale de démarrage est de -20 °C. Évitez les températures extrêmes.

Comment remplacer le fusible ?

Le remplacement du fusible doit être effectué par un technicien qualifié. Consultez le manuel pour l'emplacement et le type de fusible.

Combien de canaux DMX utilise le COLORado Solo Bar 6 ?

Le nombre de canaux DMX n'est pas spécifié dans cette notice. Consultez la fiche technique complète ou le manuel DMX pour plus d'informations.

Y a-t-il des mises en garde sanitaires ?

Oui, la lumière clignotante peut déclencher des crises d'épilepsie. Ne regardez pas directement la source lumineuse. Respectez les distances de sécurité.

MODE D'EMPLOI COLORado Solo Bar 6 Chauvet

Consignes de sécurité

Ces consignes de sécurité contiennent des informations importantes sur l'installation, l'utilisation et l'entretien de COLORado Solo Bar 6.

• Le luminaire est destiné uniquement à un usage professionnel.
• Le luminaire doit être positionné de sorte qu'il n'y ait pas de regard prolongé dans le luminaire à une distance inférieure à 2,3 m.
• Si le câble flexible externe ou le cordon de ce luminaire est endommagé, il doit être remplacé par un cordon spécial ou un cordon disponible exclusivement chez le fabricant ou son prestataire de services.
• La source lumineuse contenue dans ce luminaire ne doit être remplacée que par le fabricant, son prestataire de services ou une personne qualifiée similaire.

- ATTENTION :

• Le boîtier de ce produit peut être chaud lorsqu'il fonctionne. Montez ce produit dans un endroit avec une ventilation adéquate, à au moins 20 po (50 cm) des surfaces adjacentes.
• Lors du transfert d'un produit à partir d'environnements à température extrême (par exemple, un camion froid vers une salle de réception chaude et humide), de la condensation peut se former sur les composants électroniques internes du produit. Pour éviter de provoquer une panne, laissez le produit s'acclimater complètement au milieu environnant avant de le brancher.
• La lumière clignotante est connue pour déclencher des crises d'épilepsie. L'utilisateur doit se conformer aux lois locales concernant la notification de l'utilisation du stroboscope.

• TOUJOURS :

• Débrancher avant de nettoyer le produit ou de remplacer le fusible.
• Lors de l'utilisation d'un produit classé IP65 dans un environnement extérieur, utiliser un câble d'alimentation et de données classé IP65 (ou supérieur).
• Remplacer et sécuriser les couvercles de protection classés IP sur tous les ports d'alimentation, de données, USB ou autres lorsqu'ils ne sont pas utilisés.

- Utiliser un câble de sécurité lors du montage de ce produit en hauteur.

- Brancher ce produit à un circuit relié à la terre et protégé.

• N E P A S :

• Ouvrir ce produit. Il ne contient aucune pièce réparable par l'utilisateur.
• Regarder la source lumineuse lorsque le produit est allumé.
• Laisser de matériau inflammable à moins de 50 cm de ce produit lorsqu'il fonctionne ou s'il est branché.
• Brancher ce produit à un variateur ou à un rhéostat.
• Utiliser ce produit si le boîtier, les lentilles ou les câbles semblent endommagés.

- Utiliser ce produit à l'extérieur ou dans un endroit où la poussière, la chaleur excessive, l'eau ou l'humidité peuvent l'affecter (respecter les normes de l'indice IP publié).

- Immerger ce produit (respecter les normes pour l'indice IP publié). Le fonctionnement extérieur temporaire est correct.

- Installer de manière permanente dans des endroits avec des conditions environnementales extrêmes. Cela inclut, mais sans toutefois s'y limiter à :

- Exposition à un environnement marin/salin (à moins de 3 miles d'une étendue d'eau salée).

- Emplacements où les températures normales dépassent les plages de températures indiquées dans ce manuel.

- Emplacements susceptibles d'être inondés ou d'être ensevelis sous la neige.

- Autres zones où le produit sera soumis à des radiations extrêmes ou à des substances caustiques.

- Utiliser à des fins de chauffage des locaux.

- Utiliser UNIQUEMENT le support de suspension/montage pour transporter ce produit.

- La température ambiante maximale est de 113 °F (45 °C). Ne faites pas fonctionner ce produit à des températures plus élevées.

- La température minimale de démarrage est de -4 °F (-20 °C). Ne faites pas démarrer ce produit à des températures plus basses.

- La température ambiante minimale est de -22^ (-30 ^ ). Ne faites pas fonctionner ce produit à des températures plus basses.

- Pour éviter toute usure inutile et améliorer sa durée de vie, débranchez complètement le produit via le disjoncteur ou le débrancher pendant les périodes d'inutilisation.

- En cas de problème de fonctionnement grave, arrêter immédiatement de l'utiliser.

Déclaration de conformité à la FCC

Cet appareil est conforme à la partie 15, partie B des règles de la FCC. Le fonctionnement est soumis aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences nuisibles et
2. Cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.

Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont établies pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère des utilisations et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en rallumant l'équipement, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Brancher l'équipement à une prise sur un circuit différent de celui auquel le récepteur est connecté.
• Consulter le revendeur ou un technicien radio/TV expérimenté afin d'obtenir de l'aide.

Tout changement ou modification non expressément approuvé(e) par la partie responsable de la conformité pourrait annuler l'autorité de l'utilisateur à faire fonctionner l'équipement.

Avertissement d'exposition aux fréquences radio pour l'Amérique du Nord et l'Australie

Attention ! Cet équipement est conforme aux limites d'exposition aux rayonnements de la FCC établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et l'utilisateur. Cet émetteur ne doit pas être co-localisé ou fonctionner conjointement à toute autre antenne ou émetteur.

Connexion du signal de commande : Ligne DMX

• Le produit dispose de prises XLR pour l'entrée et la sortie DMX.
• Avis : Ce circuit de commande est isolé et appartient au port de données de classe 2.
• Le circuit de commande présente un courant de fuite cumulé inférieur à 3,5 mA.

Contenu de la boîte

• COLORado Solo Bar 6
• Cordon d'alimentation Seetronic Powerkon IP65
- 2 supports oméga avec matériel de montage
- Écran anti-éblouissement

• Filtre 50/50, filtre Cyc, filtre furtif et filtre de protection transparent (installé)
• Court pieds d'accessoires à montage
• Guide de référence rapide

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la vis
Conducteur CA Noir Marron	Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune	Vert/Jaune	Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Raccordement

Il est possible de raccorder les produits COLORado Solo Bar 6. Voir le tableau ci-dessous pour le tirage actuel à chaque tension et fréquence :

	100 V, 60 Hz	120 V, 60 Hz	208 V, 60 Hz	230 V, 50 Hz	240 V, 50 Hz
Tirage actuel	5,61 A	4,62 A	2,62 A	2,37 A	2,28 A

Ne jamais dépasser 12 A sur un seul circuit. Les câbles d'alimentation peuvent être achetés séparément.

Panneau de commande description

Bouton	Fonction
	Pour quitter le menu ou la fonction en cours
	Pour activer le menu actuellement affiché ou définir la valeur actuellement sélectionnée dans la fonction sélectionnée
	Pour remonter dans la liste du menu ou augmenter la valeur numérique dans une fonction
	Pour descendre dans la liste du menu ou baisser la valeur numérique dans une fonction

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de sécurité. Utilisez au moins deux points de fixation par appareil. Soyez sûr que les crochets sont capables de supporter le poids du produit. Pour voir le gamme de crochets, rendez-vous sur http://trusst.com/productcategory/truss-clamps.

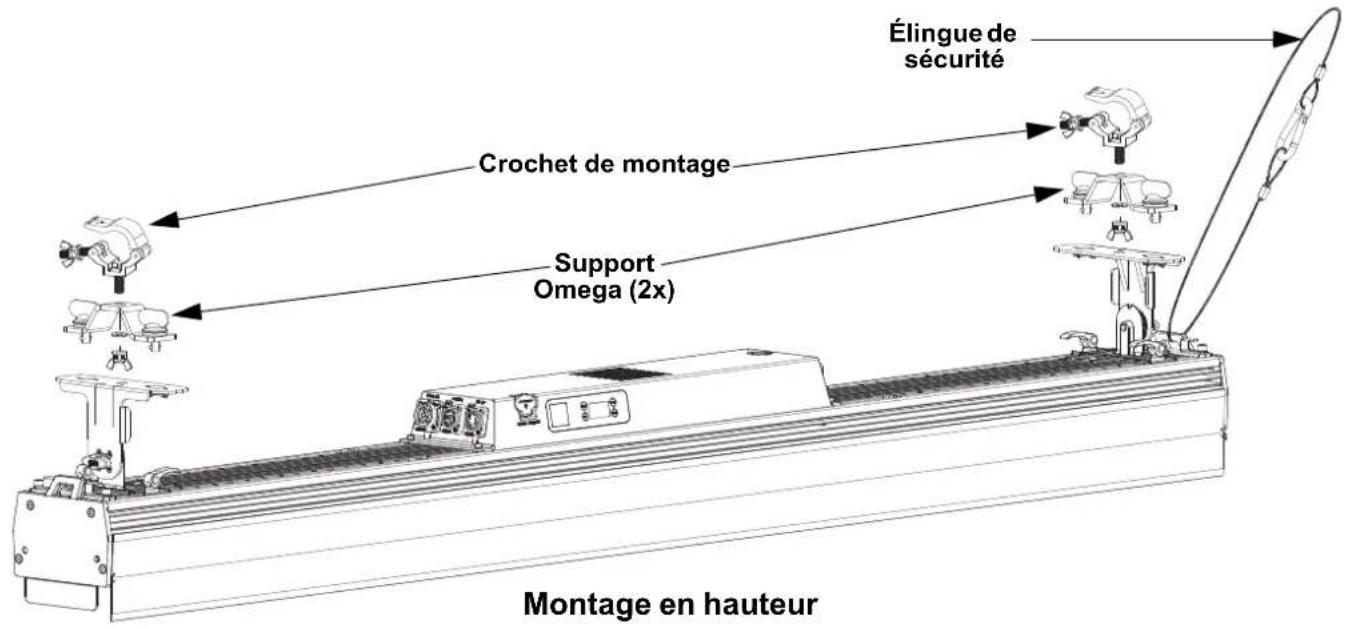

Schéma de montage de l'appareil

Élingue de sécurité Crochet de montage Support Omega (2x) Montage en hauteur

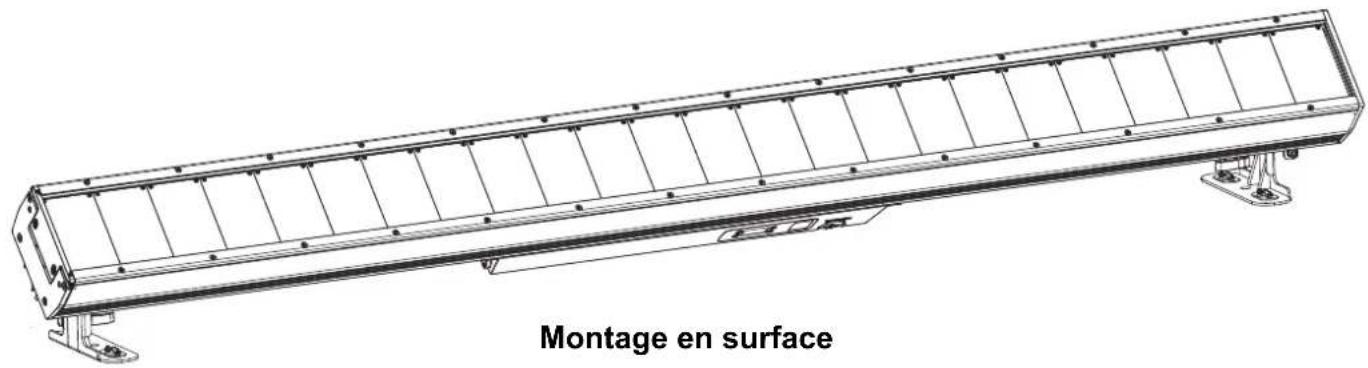

Montage en surface

Rotation des étriers

Pour faire pivoter les étriers et les rendre moins visibles dans les applications de montage :

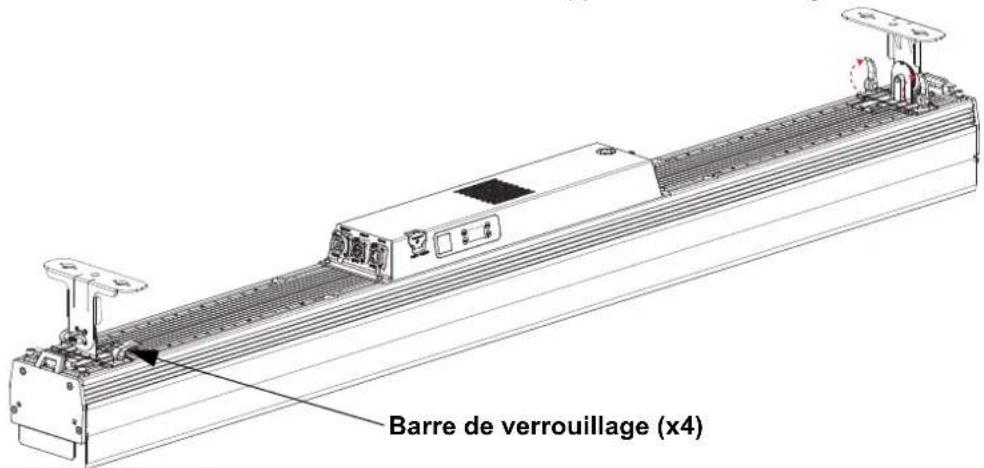

Barre de verrouillage (x4)

1. Ouvrez les barres de verrouillage.

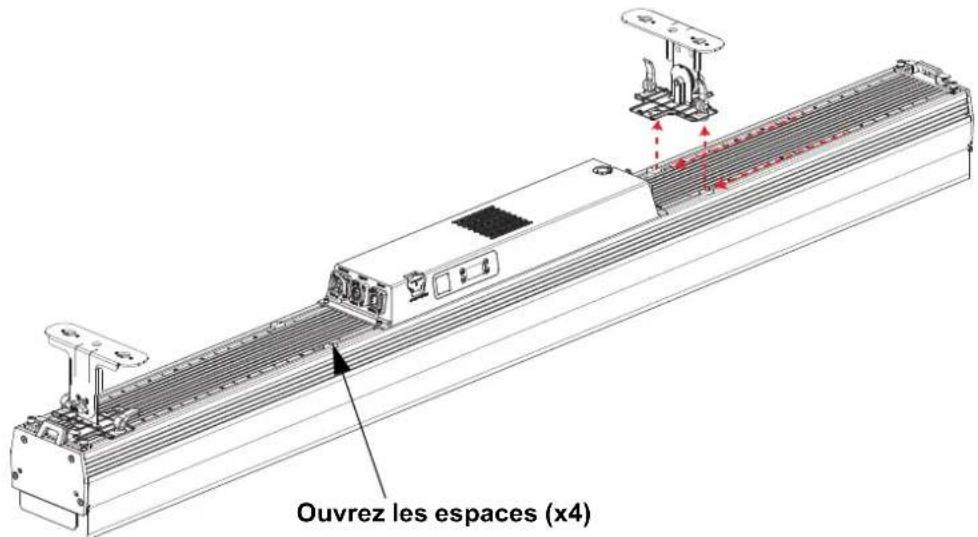

Ouvrez les espaces (x4)

1. Faites glisser l'ensemble étrier le long des rails jusqu'aux espaces ouverts et retirez-le.

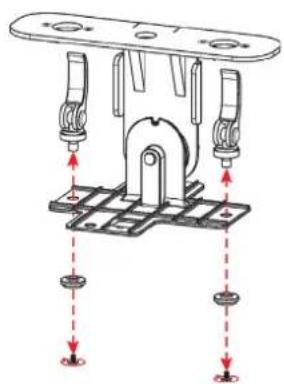

Pièce supérior Pièce inférieure

1. Désinstallez les barres de verrouillage en retirant chacune une vis et en séparant les pièces inférieures.

2. Installez les barres de verrouillage dans les trous alternés :

a. Insérez les pièces supérieures.
b. Fixez les pièces inférieures de l'autre côté.
c. Fixez avec les vis.

1. Tournez l'ensemble étrier de 90°.

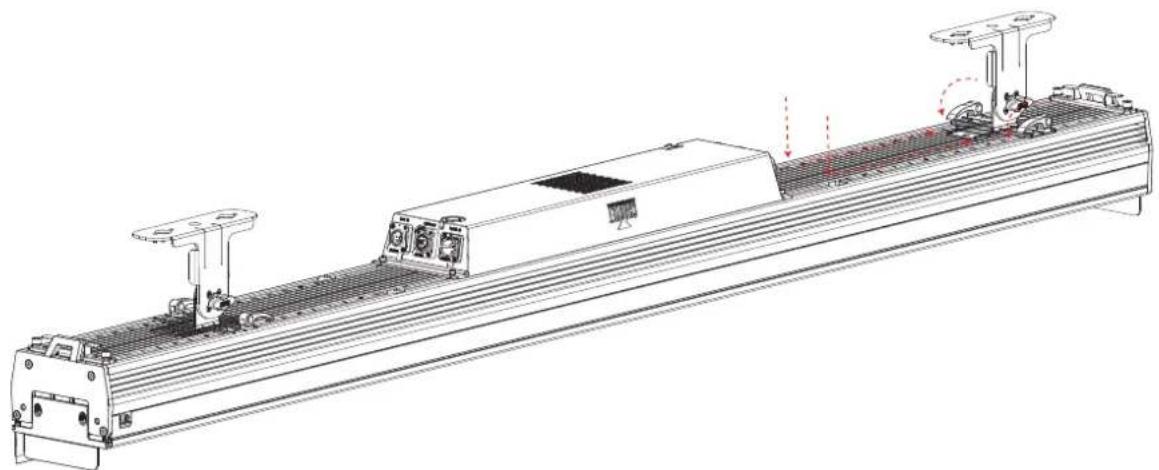

1. Insérez les pièces inférieures de la barre de verrouillage dans les espaces ouverts des rails et faites-les glisser jusqu'à la position souhaitée.
2. Fermez les barres de verrouillage.

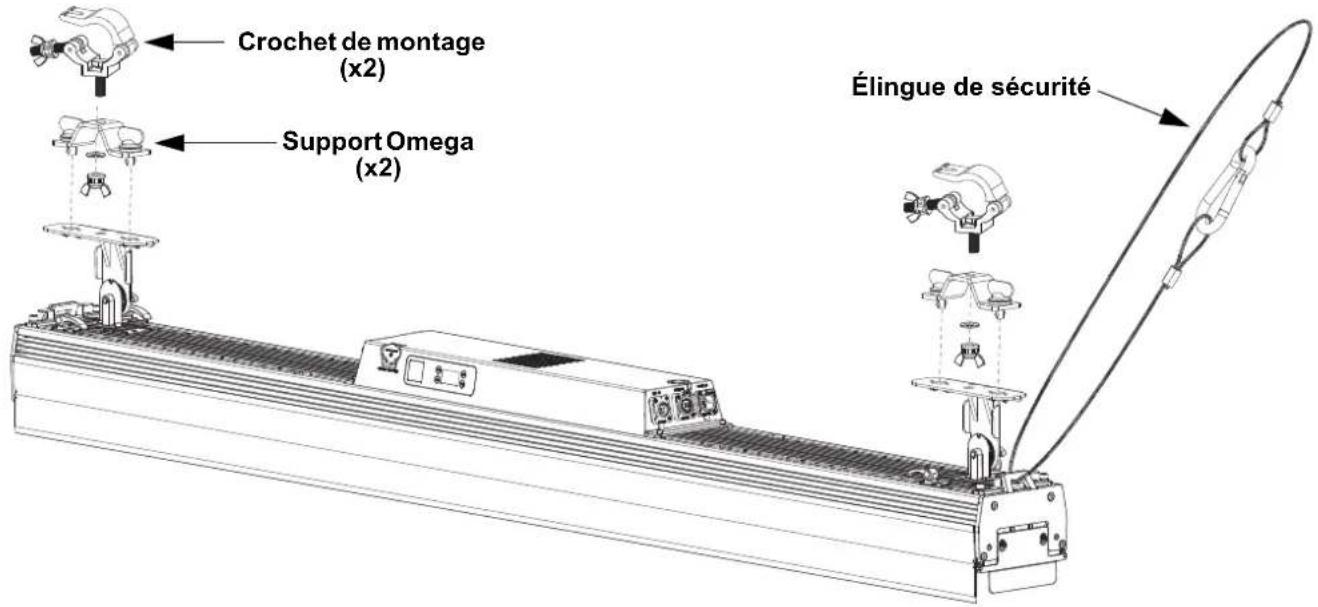

Schéma de montage de l'étrier tourné

Crochet de montage (x2) Support Omega (x2) Élingue de sécurité
