MANUAL DE USUARIO SR-110 QSC

Manual del usuario de los sistemas de altavoces para salas de cine

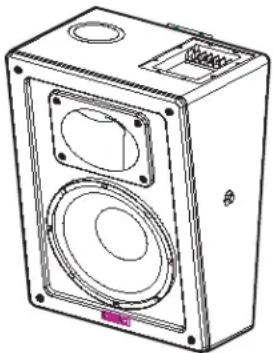

Altavoz de sonido envolvente SR-110

Introducción

El altavoz SR-110 de sonido envolvente para salas de cine ofrece un manejo superior de la potencia, excelente sensibilidad y respuesta extendida a los bajos en una caja muy compacta. El manejo superior de la potencia y la resistente caja de cartón duro de densidad media están optimizados para la tarea de la reproducción de la banda sonora digital.

En lugar de estar afinado como una unidad individual, el SR-110 ofrece la configuración de afinación óptima (Array Optimized Tuning, AOT). El cruce está ajustado para una respuesta de baja frecuencia plana cuando se usa en la configuración de una pared de teatro. Los altavoces convencionales están ajustados como unidades sencillas.

El SR-110 tiene un transductor de baja frecuencia de alta potencia y largo alcance de 10" (254 mm) para dar una respuesta extendida uniforme a los bajos. La sección de alta frecuencia combina un excitador de compresión de diafragma de mylar de 1" (25 mm) con un cuerno elíptico para una capacidad de salida muy alta y una cobertura de una cobertura de frecuencia alta, ancha y uniforme. La capacidad nominal de potencia continua de 200 vatios y el sofisticado circuito de protección integrado en el cruce, proporcionan una fiabilidad absoluta.

La compacta caja negra con rejilla negra se adapta a la decoración de cualquier teatro. El dispositivo de inclinación de 15° integrado en la pantalla acústica coloca el altavoz en el óptimo ángulo de cobertura para la mayoría de las aplicaciones. El nuevo diseño del soporte de suspensión fácil permite la instalación rápida. La mitad del soporte del altavoz viene instalado en cada SR-110. El soporte de suspensión fácil para la pared se compra por separado para permitir su entrega en el lugar de trabajo antes de la entrega de los altavoces. También hay disponible un soporte en U en lugar del sistema de soporte de suspensión fácil.

Use el soporte de suspensión fácil de QSC para el montaje en la pared o el soporte en U para el montaje en la pared o en el cielo raso. La caja no está diseñada para ser suspendida, montada en voladizo, sobre arneses o por ningún otro método. No suspenda esta caja, no la monte en voladizo ni sobre arneses.

Siempre mantenga los niveles de presión del sonido en un área de audición con un nivel menor que el que provoca daños al oído humano.

Instale de acuerdo con las instrucciones de QSC Audio Products y de un ingeniero profesional con la debida licencia. Sólo use piezas, montajes, accesorios y soportes especificados por QSC Audio Products, Inc. Refiera todo el servicio a personal calificado. Cuando el aparato haya sido dañado de alguna manera, es necesario proporcionarle servicio.

¡ADVERTENCIA! Antes de colocar, instalar, montar o suspender cualquier producto de altavoz, inspeccione todo el herraje, la suspensión, los armarios, los transductores, los soportes y el equipo asociado para detectar la existencia de daños. Cualquier componente faltante, corroído, deformado, o sin carga nominal podría reducir significativamente la resistencia de la instalación, la colocación o la configuración. Cualquier condición de este tipo reduce gravemente la seguridad de la instalación y debe corregirse de inmediato. Use sólo herraje que esté clasificado para las condiciones de carga de la instalación y cualquier carga excesiva a corto plazo inesperada posible. Nunca exceda el valor nominal del herraje ni del dispositivo. Consulte a un ingeniero profesional con la debida licencia cuando surjan dudas o preguntas referentes a la instalación física del equipo.

El SR-110 tiene terminales de tornillo de barra protectora que aceptan alambre trenzado de calibre de hasta #10 AWG para altavoces.

Conecte la señal de salida del amplificador en los terminales de ENTRADA del altavoz. Observe la polaridad adecuada; amplificador + señal al altavoz + ENTRADA, amplificador - señal al altavoz - ENTRADA. Use el alambre de calibre más grande y de longitud más corta para la aplicación.

¡NOTA! Mantenga la polaridad adecuada en la conexión del altavoz en todo el sistema para obtener el máximo rendimiento.

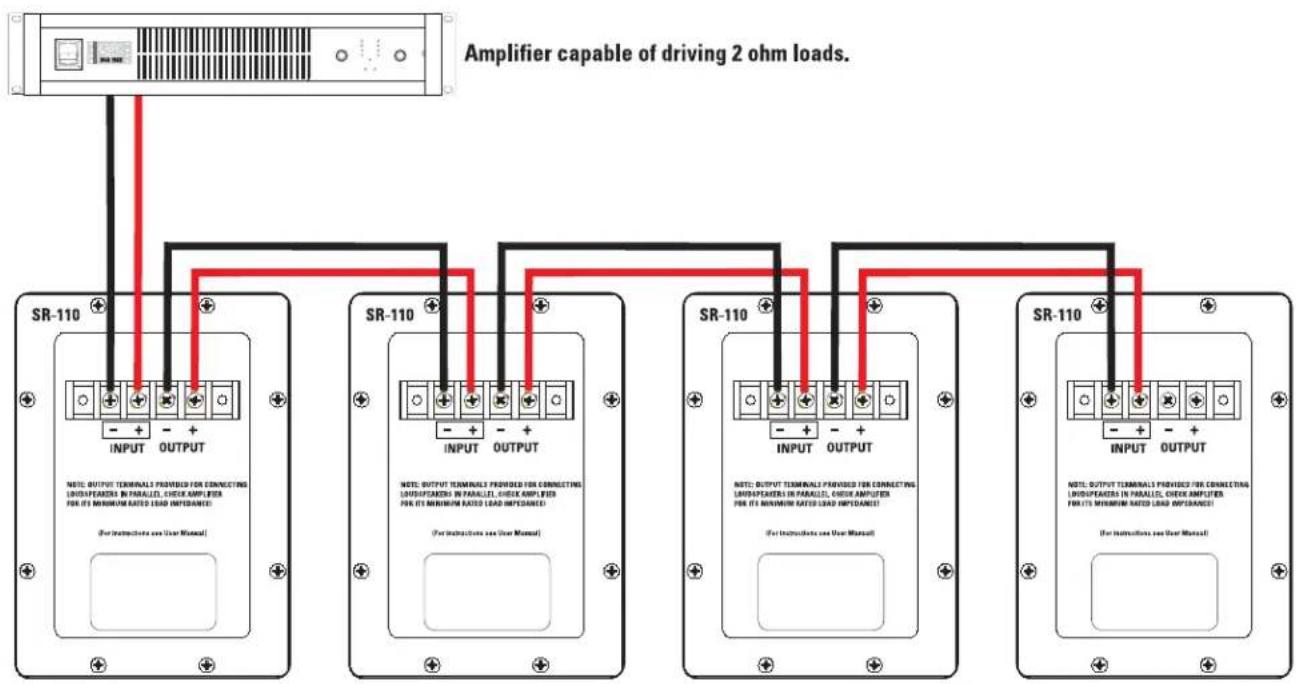

Terminales de SALIDA conectadas en paralelo

El SR-110 también tiene dos terminales marcados como SALIDA. Estos terminales están conectados en paralelo a los terminales de ENTRADA y se pueden usar para conectar en paralelo múltiples cajas de SR-110 entre sí. Conecte los terminales de SALIDA en los terminales de ENTRADA del siguiente altavoz. Observe la polaridad adecuada de las conexiones

¡NOTA! Asegúrese de que el amplificador que acciona los altavoces en paralelo esté clasificado para accionar la menor impedancia (por ejemplo: 4 cajas en paralelo producirán una impedancia nominal de 2 ohmios).

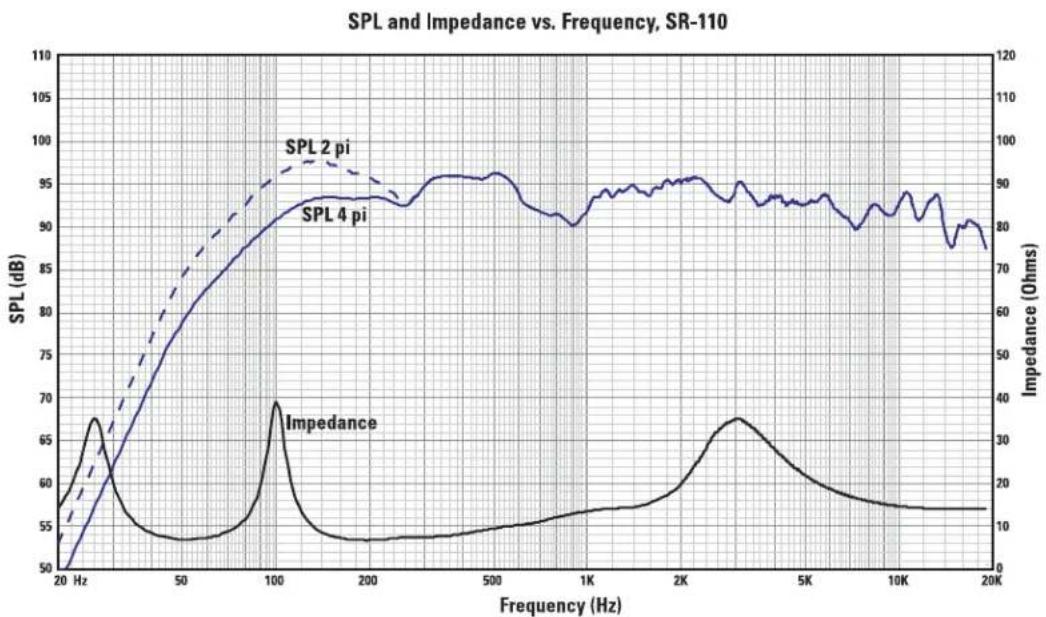

Especificaciones del sistema SR-110 (sujetas a cambio sin previo aviso).

Intervalo de frecuencia: 60 - 20,000 Hertz (-6 dB, medio espacio)

Intervalo utilizable de 50 - 18,000 Hertz (-10 dB, medio espacio)

Cobertura nominal: 95° horizontal X 85° vertical (promedio de from 400 a 12,000 Hertz, -6dB)

DI: 6.5 dB

0:4.5

Salida máxima: Pico calculado de SPL: 123 dB, 1 metro, medio espacio, a una potencia rms nominal con entrada de ruido rosa con factor de cresta de 6 dB, 50 - 20,000 Hertz.

Máximo calculado continuo de SPL: 117 dB, 1 metro.

Impedancia: 8 ohmios nominales

7.1 ohmios como mínimo a 175 Hertz

Potencia máxima de entrada: 150 vatios rms (100 horas de factor de cresta de 6 dB y espectro de ruido IEC 268)

200 vatios rms (2 horas de ruido rosa con factor de cresta de 6 dB, 50 - 20,000 Hertz, método AES)

capacidad recomendada de potencia del amplificador: 400 vatios rms como máximo en 8 ohmios (para SR-110)

Sensibilidad: 94.0 dB medio espacio, 1 vatio, 1 metro

Frecuencia de cruce: 2,300 Hertz

Procesamiento recomendado: Filtro subsónico a 50 Hertz según lo proporcionan los amplificadores QSC DCA

Conectadores: Los terminales de tornillo de barra protectora aceptan alambre trenzado de hasta #10 AWG. Cuatro terminales: (dos de ENTRADA y dos de SALIDA paralela). Para una conexión en paralelo de múltiples cajas, conecte los terminales de salida de una caja en los terminales de entrada de la siguiente caja.

Transductores: Transductor de baja frecuencia de largo alcance de 10" (254 mm), transductor de compresión con diafragma de mylar de 1" (25 mm) en un cuerno elíptico.

Caja: El ángulo de la caja acústica es 15° hacia abajo

Tamaño: 15" de ancho X 20" de alto X 12" de profundidad (285mm X 508mm X 364mm)

Peso: 31 libras colgado (15 kg.)

Garantía (sólo en EE.UU.; en otros países, consulte a su concesionario o distribuidor)

Renuncia

QSC Audio Products, Inc. no es responsable por ningún daño a los amplificadores, ni a ningún otro equipo que sea causado por negligencia o instalación y/o uso inadecuado de este altavoz.

Garantía limitada de 3 años de QSC Audio Products

QSC Audio Products, Inc. ("QSC") garantiza que sus productos estarán libres de materiales y/o mano de obra defectuosos por un periodo de tres (3) años a partir de la fecha de la venta, y reemplazará las piezas defectuosas y reparará los productos que funcionen mal bajo esta garantía cuando el defecto ocurra bajo condiciones normales de instalación y uso, siempre y cuando la unidad se devuelva a nuestra fábrica o a una de nuestras estaciones autorizadas de servicio mediante transportación prepagada con una copia del comprobante de compra (por ejemplo, el recibo de la compra). Esta garantía requiere que el examen del producto devuelto indique, en nuestra opinión, un defecto de fabricación. Esta garantía no se extiende a ningún producto que hubiera estado sometido a uso indebido, negligencia, accidente, instalación incorrecta, o en el que se hubiera quitado o modificado el código de la fecha. QSC tampoco será responsable por daños incidentales y/o emergentes. Esta garantía le otorga derechos legales específicos. Esta garantía limitada es libremente transferible durante el período de la misma.

El cliente podría gozar de derechos adicionales, que podrían variar de un estado a otro.

En caso de que este producto fuera fabricado para exportación y venta fuera de los Estados Unidos o sus territorios, entonces no será aplicable esta garantía limitada. La eliminación del número de serie en este producto, o la compra de este producto de un distribuidor no autorizado, anularán esta garantía limitada. Esta garantía se actualiza periódicamente. Para obtener la versión más reciente de la declaración de garantía de QSC, visite www.qscaudio.com. Comuníquese con nosotros llamando al 1-800-854-4079 o visite nuestro sitio en Internet en www.qscaudio.com.
