用户手册 SR-110 QSC

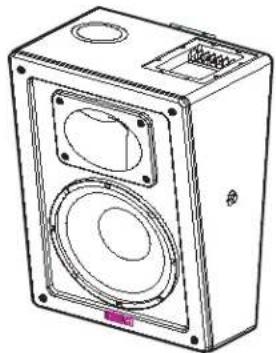

SR-110 影院环绕扬声器可进行高功率处理，灵敏度高，机罩紧凑且具有扩展低音响应。高功率处理和坚固的 MDF 机罩以数字音轨再生进行优化。
它并非调整为一个独立的单元，相反的，SR-110 具有列阵优化调谐（AOT）的特点。当转线器以列的形式用在剧院的墙上，它被调制成平低频响应。传统扬声器调成单独的单元。
SR-110 具有高功率的特点，长投射的 10”（254 毫米）低频换频器用来进行平滑扩展的低音响应。高频部分结合一个 1”（25 毫米）聚酯薄膜压缩驱动器，带有一个椭圆形喇叭，用于甚高输出和宽频，甚至是高频覆盖。转线器内置 200 瓦连续功率额定和高级保护电路，提供绝对可靠的保护。
带有黑色格栅的紧凑黑色机罩适合任何剧院的装饰风格。挡板内建的 15° 盖板使扬声器在多数应用中都提供最优的覆盖范围。新的易挂支架可以进行快速安装。每个 SR-110 都有一个预安装的扬声器半支架。易挂墙壁支架要分开购买，以便在扬声器之前运抵施工现场。U 形支架也可用来替代易挂支架系统。
使用 QSC 的易挂支架进行墙壁安装或 U 形支架进行墙壁或天花板安装。机罩并没有设计成悬挂式、可操纵式、或装配式等其它方法。请勿对此机罩进行悬挂、操纵或装配。
请将听音区域内的声压强度总是保持在不会对人的听力造成损伤的水平。
按照 QSC Audio Product 的说明并在授权的专业工程师的指导下安装。仅限使用 QSC Audio Product 公司规定的附件、底座、零件、或支架。所有维护请由合格的专业人士进行。设备如果受到损坏，就需要进行维修。
警告！放置、安装、装配、或悬挂扬声器产品时，检查所有硬件、悬架、搁柜、变换器、支架和相关设备有无损坏。任何额定部件的缺失、腐蚀、变形或未装载都可能大大降低安装、放置或排列的强度。出现任何严重降低安装安全度的情况应立即更正。仅限使用额定安装的硬件及任何可能的短期突发超载。切勿超过硬件或设备的额定标准。如有任何关于物理设备安装的疑问或问题，请咨询获得许可的专业工程师。
SR-110 具有阻挡带螺旋式终端，可接受高达 #10AWG 的绞合式扬声器布线。
将放大器的输出信号连到扬声器的输入终端。观察极性正确与否：放大器+到扬声器的信号+输入，放大器-到扬声器的信号-输入。使用最大导线尺寸和最短长度。
注意！整个系统保持正确的扬声器连接极性，以便获得最佳性能。
并联到输出端。

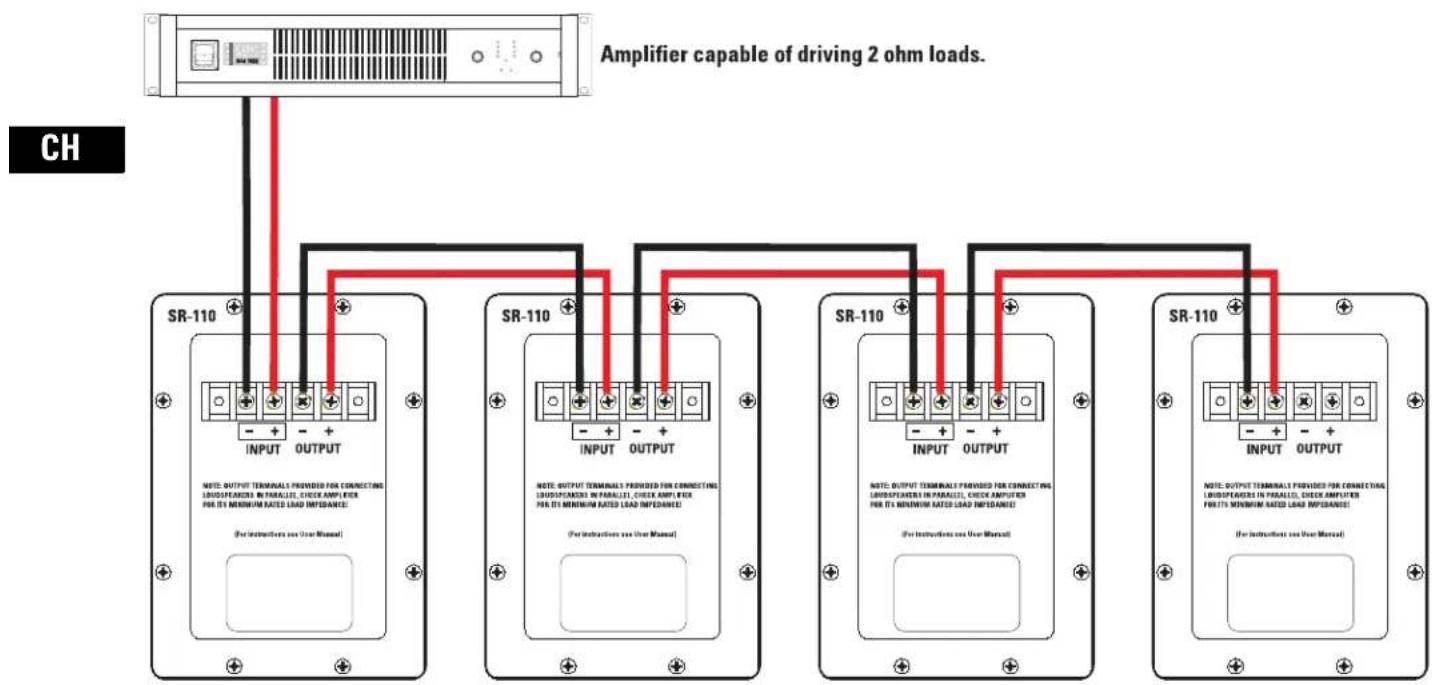

SR-110 也有两个终端标为输出。这些终端并联到输入端，可以用于将多个 SR-110 进行并联。将输出端连接到下一个扬声器的输入端。观察极性正确与否进行连接。
注意！确保驱动并联扬声器的放大器额定为驱动低阻抗（例：四格并联机罩会产生2欧姆的阻抗，标称）。
频率范围 60 - 20,000 赫兹 (-6 dB, 半间距)
50 - 18,000 赫兹可用范围 (-10 dB, 半间距)
标称覆盖范围 95^ 水平 X 85^ 垂直（平均为 400 到 12,000 赫兹，-6dB）
DI 6.5 dB
Q4.5
| 最大输出 | 123 dB SPL 计算峰值,1 米,半间距,在额定 4rms 功率带 6 dB 振幅因数粉红噪音输入,50 - 20,000 赫兹。 |
| 117 dB SPL 计算最大连续 1 米 |
阻抗8欧姆标称
7.1 欧姆最小在 175 赫兹
最大输入功率 150 瓦 rms (6dB 振幅因数 IEC268 噪声频谱的 100 小时)
200 瓦 rms (6dB 振幅因数粉红噪音的 2 小时，50 - 20,000 赫兹，AES 方式)
推荐放大器功率 - 400 瓦 rms 最大到 8 欧姆 (每 SR-110)
灵敏度 94.0 dB 半间距，1 瓦，1 米
交叉频率 2,300 Hertz
推荐处理 QSC DCA 放大器提供的 50 赫兹亚音速过滤器
连接器 阻挡带螺旋式终端接受高达 #10 AWG 绞合式布线。四个终端（两个输入和两个并行输出）。对于并联，多机罩连接，将一个机罩的输出端连接到下一个机罩的输入端。
换频器 10” (254 毫米) 长投射低频换频器：椭圆形喇叭上的 1” (25 毫米) 聚酯隔膜压缩换频器。
机罩 15^ 向下阻挡角。
尺寸 15" 宽 X 20" 高 X 12" 深 (285 毫米 X 508 毫米 X 364 毫米)
重 31 磅。按悬挂 (15 公斤)

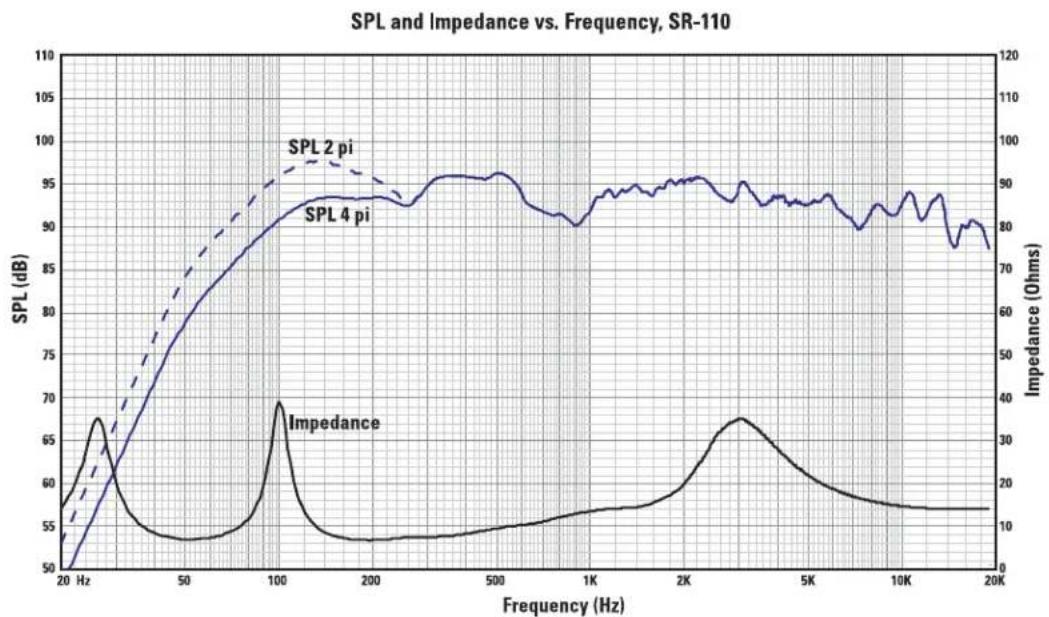

line
| Frequency (Hz) | SPL (dB) | Impedance (Ohms) | | -------------- | -------- | ---------------- | | 20 | 50 | 10 | | 50 | 75 | 15 | | 100 | 90 | 40 | | 200 | 95 | 10 | | 500 | 95 | 15 | | 1K | 95 | 20 | | 2K | 95 | 30 | | 5K | 95 | 20 | | 10K | 95 | 15 | | 20K | 85 | 15 |保修 （仅限美国；其它国家，请联系您的经销商或分销商）
声明
QSC Audio Products, Inc. 不承担因疏忽、不当安装和 / 或不当使用本放大器产品而对扬声器或任何其它设备造成损坏的任何责任。
QSC Audio Products3 年有限质保协议。
QSC Audio Products, Inc. （QSC）担保其产品自销售日起三年内不会发生材料或制造工艺缺陷，若在正常安装和使用条件下发生的损坏，QSC将按照本质保协议更换有缺陷的零件和维修故障产品。但您要将本产品送回我们的工厂或任一授权维修点，预付运送费用并附带一份购买证明即销售收据影印本。此质保协议规定，退回的产品检查必须标明经我们判断的制造缺陷。本质保不适用于任何因误用、疏忽、意外事故、不正确地安装，或日期编码被去掉或破损的产品。QSC不对意外和/或间接发生的损害承担责任。此质保赋予您特定的法律权力。此有限质保在保证期内可自由转让。
在不同的州，顾客可能会有额外的权利。
此质保协议不适用于为出口或不在美国销售而生产的产品。产品上缺少序列号，或者从非授权销售商处购买此产品，将失去此有限质保协议。此质保协议定期更新。请浏览：www.qscaudio.com，获得最新版本的 QSC 质保协议声明，联系我们：800-854-4079，或访问我们的网站：www.qscaudio.com。
