BEDIENUNGSANLEITUNG SR-110 QSC

Kinolautsprecheranlagen - Benutzerhandbuch

Surround-Lautsprecher SR-110

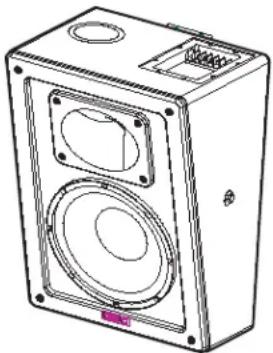

Einführung

Der Kino-Surround-Lautsprecher SR-110 bietet hohe Belastbarkeit, hervorragende Empfindlichkeit und erweiterten Bass-Frequenzgang in einem besonders kompakten Gehäuse. Belastbarkeit und (aus robusten Pressspanplatten mittlerer Dichte gefertigtes) Gehäuse sind für die digitale Tonspur-Wiedergabe optimiert.

Anstelle einer individuellen Abstimmung kommt beim SR-110 die Array-optimierte Abstimmung (AOT) zur Anwendung. Beim Einsatz in einem Kinowand-Array ist die Frequenzweiche für den flachen NF-Frequenzgang ausgelegt. Konventionelle Lautsprecher sind als Einzelgeräte ausgelegt.

Zur Erzielung eines glatten, erweiterten Bass-Frequenzgangs ist der SR-110 mit einem leistungsfähigen 10 Zoll (254 mm) großen Long-Throw-Niederfrequenzwandler ausgestattet. Ein 1-Zoll- (25 mm-) Mylar-Komprimierungstreiber und ein elliptischer Schalltrichter im Hochfrequenz-Abschnitt gewährleisten eine besonders hohe Ausgangsleistung und eine breite, gleichmäßige Hochfrequenz-Abstrahlung. Dank einer kontinuierlichen Nennleistung von 200 W und einer anspruchsvollen, in die Frequenzweiche integrierten Schutzschaltung wird absolute Zuverlässigkeit erreicht.

Das kompakte schwarze Gehäuse mit schwarzem Gitter passt sich jedem Kinodekor an. Durch die um 15° geneigte Anordnung der Schallwand wird ein für die meisten Anwendungen optimaler Abstrahlwinkel erzielt. Mit dem neuen Schnellmontage-Halterungsdesign wird eine schnelle und mühelose Installation ermöglicht. Die für den Lautsprecher vorgesehene Hälfte der Halterung ist auf dem SR-110 vormontiert. Da die Schnellmontage-Wandhalterung separat bestellt wird, kann sie bereits vor den Lautsprechern an den Einsatzort geliefert werden. Anstelle des Schnellmontage-Halterungssystems kann auch eine U-Profil-Halterung bestellt werden.

Die Schnellmontage-Halterung von QSC eignet sich für die Befestigung an der Wand und die U-Profil-Halterung für die Befestigung an Wand oder Decke. Das Gehäuse ist nicht für Hänge-, Flug- oder sonstige Abspannanwendungen vorgesehen. Dieses Gehäuse darf weder aufgehängt noch in Flug- oder Abspannanwendungen eingesetzt werden.

Den Schalldruckpegel stets auf einen Pegel im Hörbereich einstellen, der keinen Gehörschaden verursacht.

Die Installation von einem lizenzierten Fachtechniker gemäß der Anleitung von QSC Audio Products vornehmen lassen. Nur von QSC Audio Products, Inc. spezifizierte Befestigungskomponenten, Montagezubehör oder Halterungen verwenden. Wartungsarbeiten nur von qualifiziertem Personal ausführen lassen. Wartungsmaßnahmen sind erforderlich, wenn das Produkt auf irgendeine Weise beschädigt wurde.

WARNUNG! Inspizieren Sie vor dem Aufstellen, Installieren, Verdrahten oder Aufhängen von Lautsprecherprodukten alle Befestigungsteile, Aufhängungen, Gehäuse, Wandler, Halterungen und damit in Verbindung stehende Vorrichtungen auf eventuelle Schäden. Fehlende, korrodierte, verformte oder nicht belastbare Komponenten könnten die Stabilität der Installation, der Aufstellung oder der Gerätekombination deutlich reduzieren. Jeder Zustand dieser Art bewirkt eine erhebliche Verringerung der Sicherheit der Installation und sollte umgehend behoben werden. Verwenden Sie ausschließlich Befestigungsteile, die für die Belastungsbedingungen der Installation zugelassen und für jede potenzielle, unerwartete, kurzfristige Überlastung ausgelegt sind. Die Nennleistung der Befestigungsteile bzw. Ausrüstung darf keinesfalls überschritten werden. In Zweifelsfällen oder bei Fragen zur Installation eines Geräts sollten Sie einen qualifizierten Techniker hinzuziehen.

Die Komponente SR-110 ist mit Barrier-Strip-Schraubklemmen für Lautsprecher-Litzendraht mit einem maximalen Querschnitt von 10 AWG (5,2 mm ^2 ) ausgestattet.

Das Verstärker-Ausgangssignal an die Lautsprechereingangsklemmen INPUT anschließen. Darauf achten, dass die richtige Polarität gewahrt ist: Das Plus-Signal (+) des Verstärkers muss an das Plus-Signal (+ INPUT) des Lautsprechers und das Minus-Signal (-) des Verstärkers muss an das Minus-Signal des Lautsprechers (- INPUT) angeschlossen werden. Stets den größtmöglichen Leiterquerschnitt und die kürzeste Leiterlänge verwenden.

HINWEIS! Zur Optimierung der Leistung muss die richtige Polarität der Lautsprecheranschlüsse in der gesamten Anlage gewahrt sein.

Parallel verbundene AUSGANGSKLEMMEN

Der SR-110 ist ferner mit zwei Ausgangsklemmen (OUTPUT) ausgestattet. Diese Klemmen sind parallel mit den Eingangsklemmen (INPUT) verbunden und dienen der parallelen Verbindung mehrerer SR-110-Gehäuse. Bei dieser Konfiguration werden die Ausgangsklemmen (OUTPUT) mit den Eingangsklemmen (INPUT) des nächsten Lautsprechers verbunden. Bei der Herstellung der Anschlüsse darauf achten, dass die richtige Polarität gewahrt ist.

HINWEIS! Achten Sie darauf, dass die parallel geschalteten Lautsprecher von einem Verstärker getrieben werden, dessen Nennwert der niedrigeren Impedanz entspricht (Beispiel: 4 parallel geschaltete Gehäuse ergeben eine Impedanz von nominell 2 Ohm).

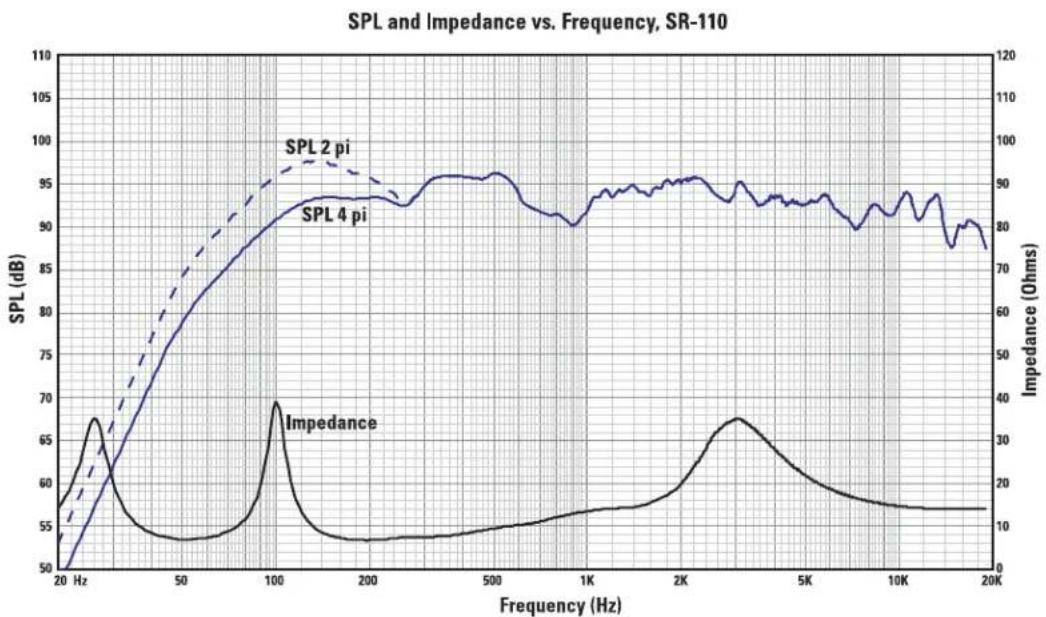

SR-110 - Technische Daten (können jederzeit ohne vorherige Mitteilung geändert werden)

Frequenzbereich: 60 - 20.000 Hz (-6 dB, Halbraum)

Nutzbereich 50 - 18.000 Hz (-10 dB, Halbraum)

Nominelle Abstrahlung: 95° horizontal x 85° vertikal (durchschnittl. 400 - 12.000 Hz, -6dB)

DI: 6,5 dB

0: 4,5

Maximale Ausgabe: 123 dB berechneter Spitzen-SPL, 1 m, Halbraum bei effektiver Nennleistung mit Rosa-Rauschen-Eingang-Crestfaktor von 650 - 20.000 Hz

117 dB berechneter kontinuierlicher Maximal-SPL, 1 m

Impedanz: 8 Ohm (nominell)

7,1 Ohm min. bei 175 Hz

Maximale Eingangsleistung: 150 W eff. (100 Stunden bei IEC-268-Rauschspektrum mit einem Crestfaktor von 6 dB) 200 W eff. (2 Stunden bei Rosa-Rauschen mit einem Crestfaktor von 6 dB, 50 - 20.000 Hz, AES-Methode) empfohlene Verstärkerleistung: max. 400 W eff. über 8 Ohm (je SR-110)

Empfindlichkeit: 94,0 dB Halbraum, 1 W, 1 m

Crossover-Frequenz: 2.300 Hz

Empfohlene Verarbeitung: Untertonfrequenzfilter bei 50 Hz entsprechend QSC DCA-Verstärkern

Anschlüsse: Barrier-Strip-Schraubklemmen für Litzendraht-Querschnitt bis zu 10 AWG) (3, Khammen: 2 Eingangsklemmen (INPUT) und 2 parallele Ausgangsklemmen (OUTPUT). Bei mehrfachen parallel geschaltete Gehäusen müssen die Ausgangsklemmen eines Gehäuses mit den Eingangsklemmen des nächsten Gehäuses verbunden werden.

Wandler: 10-Zoll- (254-mm-) Long-Throw-Niederfrequenzwandler, 1-Zoll- (25-mm-) Mylar-Komprimierungswandler auf elliptischem Schalltrichter

Gehäuse: Schallwand um 15° nach unten geneigt

Größe: 285 mm breit x 508 mm hoch x 364 mm tief

Gewicht: Aufhänggewicht: 15 kg

Garantie (nur für die USA; wenden Sie sich zwecks Garantieinformationen für andere Länder an Ihren Händler oder Distributor)

Haftungsausschluss

QSC Audio Products, Inc. ist nicht für Schäden an Verstärkern oder anderen Geräten haftbar, die durch Fahrlässigkeit oder eine unsachgemäße Installation und/oder Verwendung dieses Lautsprecherprodukts verursacht werden.

Beschränkte Dreijahresgarantie durch QSC Audio Products

QSC Audio Products, Inc. („QSC“) gewährleistet, dass seine Produkte für einen Zeitraum von drei (3) Jahren ab dem Kaufdatum keine Material- und/oder Ausführungsfehler aufweisen werden, und QSC verpflichtet sich zum Ersatz defekter Teile und zur Reparatur funktionsgestörter Produkte gemäß dieser Garantie, wenn dieser Fehler bei einer normalen Installation und unter normalen Gebrauchsbedingungen auftritt – vorausgesetzt, dass das Gerät unter Vorauszahlung der Transportkosten und zusammen mit einer Kopie des Kaufnachweises (z.B. der Kaufquittung) an unser Werk zurückgeschickt oder an eine unserer autorisierten Kundendienststellen eingeschickt wird. Diese Garantie setzt voraus, dass die Prüfung des zurückgeschickten Produkts in unserem Ermessen einen Herstellungsdefekt zu erkennen gibt. Diese Garantie erstreckt sich auf keine Produkte, die einer unsachgemäßen oder fahrlässigen Behandlung, Unfällen oder einer unvorschriftsmäßigen Installation unterlagen, oder deren Datumscode entfernt oder unkenntlich gemacht wurde. QSC ist für keine Neben- und/oder Folgeschäden haftbar. Diese Garantie gewährt Ihnen bestimmte Rechte. Diese beschränkte Garantie ist während der Garantiezeit frei übertragbar.

Manche Kunden können je nach Rechtsprechung zusätzliche und andere Rechte besitzen.

Falls dieses Produkt zum Export und Verkauf außerhalb der Vereinigten Staaten oder deren Hohheitsgebieten hergestellt wurde, besitzt diese eingeschränkte Garantie keine Gültigkeit. Die Entfernung der Seriennummer auf diesem Produkt oder der Kauf dieses Produkts von einem nicht autorisierten Händler macht diese beschränkte Garantie unwirksam. Diese Garantie wird gelegentlich aktualisiert. Die jeweils aktuellste Version der Garantieerklärung von QSC finden Sie im Internet unter www.qscaudio.com. Sie erreichen uns telefonisch unter [phone] (gebührenfrei in den USA und Kanada) oder im Internet unter www.qscaudio.com.
