SR-110 - Haut-parleur QSC - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de haut-parleur	Haut-parleur actif
Puissance de sortie	300 Watts
Réponse en fréquence	45 Hz - 20 kHz
Connectivité	Entrées XLR, TRS, RCA
Dimensions	H 60 cm x L 40 cm x P 35 cm
Poids	25 kg
Utilisation recommandée	Concerts, événements en direct, installations fixes
Maintenance	Nettoyage régulier, vérification des connexions
Sécurité	Utiliser avec une protection contre les surtensions
Garantie	2 ans

FOIRE AUX QUESTIONS - SR-110 QSC

Comment puis-je connecter mon QSC SR-110 à un amplificateur ?

Pour connecter votre QSC SR-110 à un amplificateur, utilisez des câbles de haut-parleur adaptés. Assurez-vous que les bornes de l'amplificateur et du haut-parleur sont correctement reliées, en respectant la polarité (positif avec positif et négatif avec négatif).

Quel est le type de câblage recommandé pour le QSC SR-110 ?

Il est recommandé d'utiliser des câbles de haut-parleur de qualité, de préférence de calibre 12 ou 14, pour garantir une bonne transmission du signal sur de longues distances.

Quelle est la puissance maximale du QSC SR-110 ?

Le QSC SR-110 a une puissance nominale de 300 Watts RMS et une puissance de crête de 1200 Watts.

Comment régler les niveaux de son sur mon QSC SR-110 ?

Utilisez la console de mixage ou l'amplificateur pour ajuster les niveaux de son. Commencez par un niveau bas et augmentez progressivement pour éviter d'endommager le haut-parleur.

Mon QSC SR-110 émet un son distordu, que faire ?

Vérifiez d'abord vos connexions et assurez-vous que le haut-parleur est correctement connecté. Ensuite, réduisez le niveau de volume pour éviter la saturation. Si le problème persiste, il se peut que le haut-parleur soit endommagé.

Puis-je utiliser le QSC SR-110 en extérieur ?

Le QSC SR-110 est conçu pour une utilisation en intérieur. Pour une utilisation en extérieur, assurez-vous de le protéger des intempéries et de l'humidité.

Comment nettoyer mon QSC SR-110 ?

Utilisez un chiffon doux et sec pour nettoyer la surface du haut-parleur. Évitez les produits chimiques agressifs qui pourraient endommager le revêtement.

Où puis-je trouver des pièces de rechange pour le QSC SR-110 ?

Les pièces de rechange pour le QSC SR-110 peuvent être commandées auprès de revendeurs agréés QSC ou directement sur le site officiel de QSC.

MODE D'EMPLOI SR-110 QSC

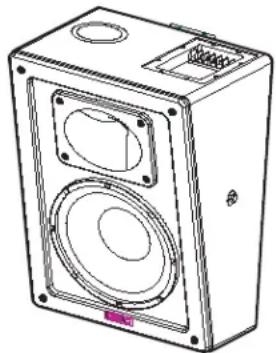

Haut-parleur d'ambiance SR-110

Introduction

Le haut-parleur d'ambiance cinéma SR-110 est synonyme de grande puissance, d'excellente sensibilité et de réponse aux graves étendue dans une enceinte ultra-compacte. L'enceinte en MDF solide et compatible avec une haute puissance est optimisée pour la reproduction de pistes-son numériques.

Au lieu d'être réglé comme un appareil individuel, le SR-110 a une fonction globale de réglage optimisé (AOT). Le filtre passif est réglé pour une réponse basse fréquence uniforme lorsqu'il est utilisé dans une série, sur le mur d'une salle de cinéma. Les haut-parleurs conventionnels sont réglés indépendamment.

Le SR-110 a un transducteur basse fréquence de 254 mm longue portée et ultra-puissant pour produire une réponse aux graves étendue et lisse. La section haute fréquence associe un étage d'attaque de compression à membrane de 25 mm en mylar à un pavillon acoustique elliptique pour une très haute puissance en sortie et une large couverture haute fréquence uniforme. Sa puissance nominale continue de 200 W et son circuit sophistiqué de protection intégré dans le filtre passif se traduisent par une fiabilité absolue.

L'enceinte noire compacte à grille noire se fond dans tout décor de salle de cinéma. L'inclinaison à 15° intégrée positionne le haut-parleur à un angle optimal de couverture pour la plupart des applications. Le nouveau support Esay-hang accélère l'installation. La moitié « haut-parleur » du support est livrée pré-installée sur chaque SR-110. Le support mural Easy-hang s'achète séparément pour permettre une arrivée sur site avant les haut-parleurs. Un support en U est également disponible à la place du système de supports Easy-hang.

Utilisez le support Easy-hang de QSC pour une fixation murale ou un support en U pour une fixation sur mur ou sur plafond. L'enceinte n'a pas été conçue pour être suspendue, balancée ou montée par une autre méthode. La suspension, le balancement ou le montage de l'enceinte sont interdits.

Toujours maintenir les niveaux de pression sonore dans la zone d'écoute en deçà de niveaux susceptibles de compromettre l'ouïe.

Installer conformément aux instructions de QSC Audio Products et d'un technicien professionnel diplômé. Utiliser uniquement des fixations, supports, accessoires ou équerres spécifiés par QSC Audio Products. Confier toutes les réparations à un personnel qualifié. Une réparation ou maintenance est requise lorsque l'appareil a été endommagé d'une manière quelconque.

AVERTISSEMENT ! Avant de placer, installer, monter ou suspendre un haut-parleur, inspecter l'état de toute la visserie, du matériel de suspension, des armoires, des transducteurs, des supports et du matériel associé. Tout composant manquant, corrode, déformé ou non adapté à la charge risque de réduire sensiblement la solidité de l'installation, sa mise en place ou sa portée. Une telle condition réduit sensiblement la sécurité de l'installation et doit être immédiatement corrigée. Utiliser uniquement du matériel de montage prévu pour les conditions de charge de l'installation et toute surcharge éventuelle à court terme imprévue. Ne jamais dépasser les spécifications nominales du matériel de montage ou de l'équipement. Consulter un technicien professionnel diplômé en cas de doute ou de question concernant l'installation physique de l'équipement.

Le SR-110 a des bornes vissables de bornier à cloisons qui acceptent des conducteurs de haut-parleurs toronnés pouvant atteindre #10 AWG.

Connector le signal de sortie de l'amplificateur aux bornes INPUT du haut-parleur. Vérifier si la polarité est correcte : signal + de l'amplificateur connecté à INPUT + du haut-parleur et signal - de l'amplificateur connecté à INPUT -. Utiliser des conducteurs de calibre maximal et de longueur minimale pour l'application.

REMARQUE ! Pour une performance maximum, maintenir la polarité de branchement correcte à travers l'ensemble du système.

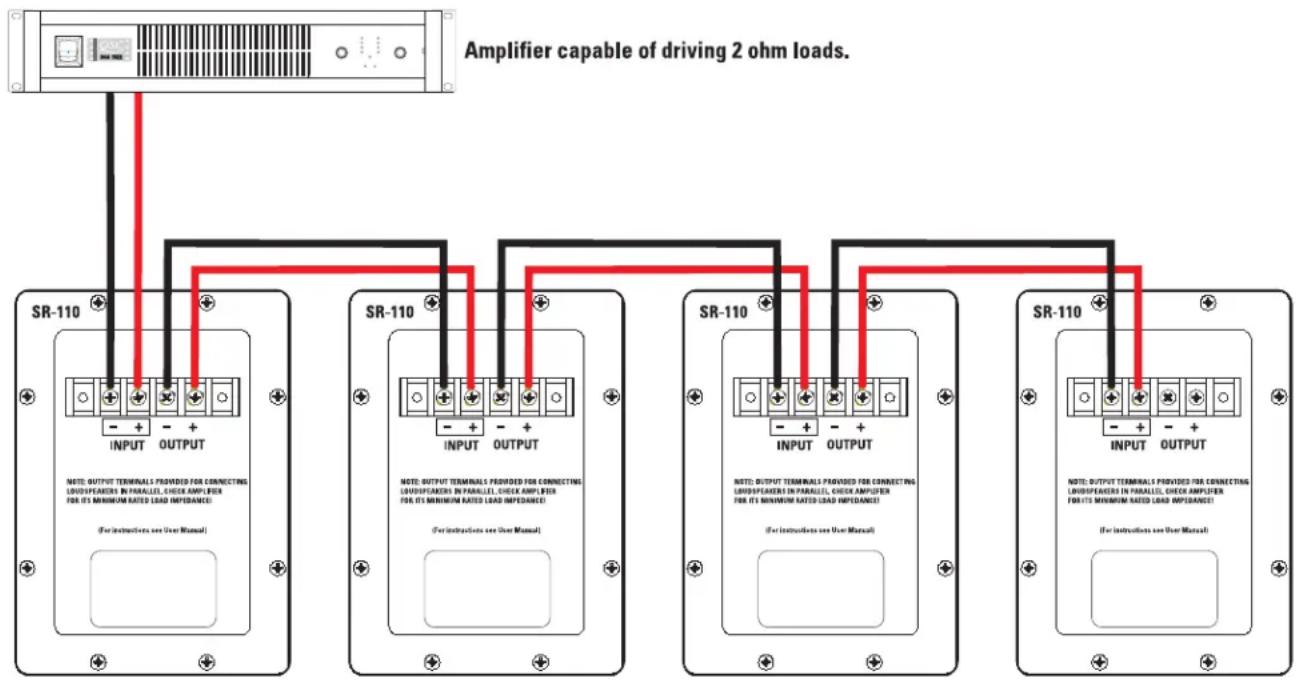

Branchement en parallèle des bornes OUTPUT

Le SR-110 possède également deux bornes marquées OUTPUT (sortie). Ces bornes sont branchées en parallèles sur les bornes INPUT et peuvent être utilisées pour le branchement de plusieurs enceintes SR-110 en parallèle les unes aux autres. Connecter les bornes OUTPUT aux bornes INPUT du haut-parleur. Respecter la polarité correcte des branchements.

REMARQUE ! S'assurer que l'amplificateur qui pilote les haut-parleurs en parallèle est prévu pour un pilotage à basse impédance (exemple : 4 enceintes en parallèle produiront une impédance nominale de 2 ohms).

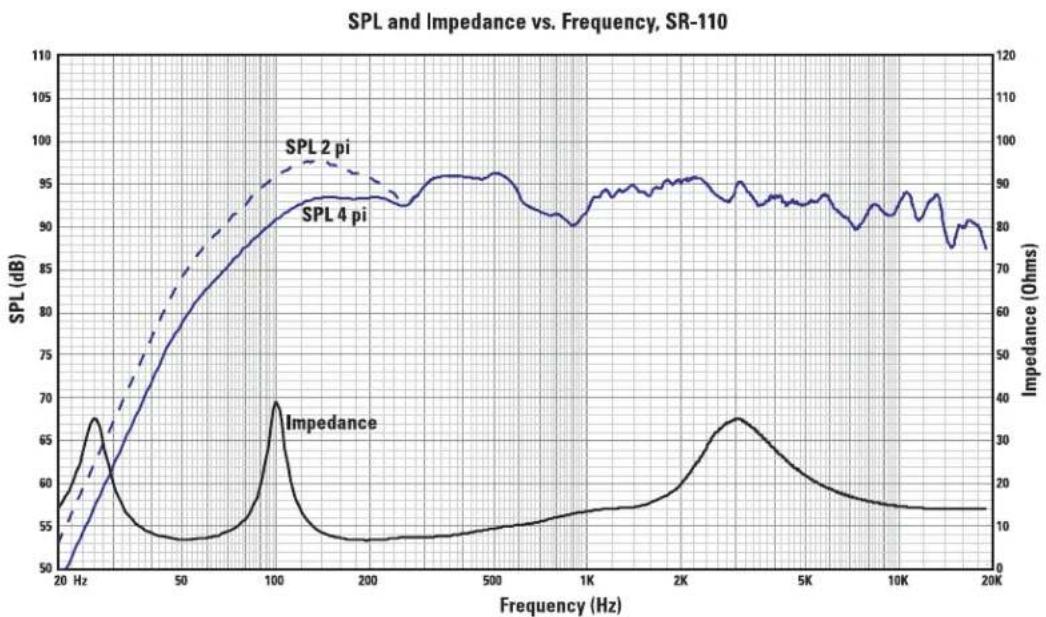

Caractéristiques techniques du SR-110 (sujettes à modification sans préavis)

Plage de fréquence : 60 à 20 000 Hz (-6 dB, demi-espacement) 50 à 18 000 Hz (plage utile) (-10 dB, demi-espacement)

Couverture nominale : 95° horizontal x 85° vertical (moyenne de 400 à 12 000 Hz, -6 dB)

Indice de directivité : 6,5 dB

0:4,5

Sortie maximale : Niveau de pression sonore maximal calculé de 123 dB, à 1 m, demi-espacement, à la puissance nominale efficace avec 6 dB entrée de bruit rose de facteur de crête, 50 à 20 000 Hz. Niveau de pression sonore maximal calculé continu de 117 dB, à 1 mètre.

Impédance : 8 ohms (nominale) 7,1 ohms minimum à 175 Hz

Puissance d'entrée maximale : 150 W (efficace) (100 heures de facteur de crête 6 dB, spectre de bruit CEI 268) 200 W (efficace) (2 heures de bruit rose de facteur de crête 6 dB, 50 à 20 000 Hz, méthode AES) Capacité de puissance recommandée pour l'amplificateur - 400 W (efficace) maximum en 8 ohms (conformément à SR-110)

Sensibilité : 94 dB, demi-espacement, 1 W, 1 m

Fréquence du filtre passif : 2 300 Hz

Traitement recommandé : Filtre subsonique à 50 Hz tel que fourni par les amplificateurs DCA de QSC

Connecteurs : Les bornes acceptent des câbles de haut-parleurs toronnés pouvant atteindre #10 AWG. Quatre bornes : (deux d'entrée et deux de sortie parallèle). Pour le branchement de plusieurs enceintes en parallèle, connectez les bornes de sortie d'une enceinte aux bornes d'entrée de l'enceinte suivante.

Transducteurs : Transducteur basse fréquence longue portée de 254 mm, transducteur de compression en mylar (25 mm) sur pavillon acoustique elliptique.

Enceinte : Inclinaison de 15° vers le bas.

Dimensions : 285 mm (largeur) x 508 mm (hauteur) x 364 mm (épaisseur)

Poids : 15 kg, à l'état suspendu

Garantie (États-Unis seulement ; dans les autres pays, consulter le revendeur ou le distributeur)

Avis de non-responsabilité

QSC Audio Products, Inc. n'est pas responsable des dommages subis par les amplificateurs ou tout autre équipement causé par un acte de négligence ou une installation impropre et/ou l'utilisation de ce haut-parleur.

QSC Audio Products - Garantie limitée de 3 ans

QSC Audio Products, Inc. (« QSC ») garantit que ses produits sont dépourvus de tout vice de fabrication et /ou de matériel pendant une période de trois (3) ans à partir de la date de vente et remplacera les pièces défectueuses et réparer les produits qui fonctionnent mal dans le cadre de cette garantie si le défaut survient dans des conditions normales d'installation et d'utilisation - à condition que l'appareil soit retourné à l'usine ou à l'un de nos centres de réparation agréés en port pré-payé, accompagné d'un justificatif d'achat (facture, par ex.). Cette garantie prévoit que l'examen du produit retourné doit indiquer, selon notre jugement, un défaut de fabrication. Cette garantie ne s'étend à aucun produit qui a été soumis à une utilisation abusive, un acte de négligence, un accident, une installation incorrecte ou un produit dont le code-date a été retiré ou effacé. QSC ne pourra être tenue pour responsable de dommages accessoires et/ou indirects. Cette garantie vous accorde des droits spécifiques. Cette garantie limitée est librement cessible durant sa période de validité.

Le client pourra bénéficier d'autres droits, variables d'une juridiction à l'autre.

Si ce produit a été fabriqué pour une exportation et une vente en dehors des États-Unis ou de ses territoires, cette garantie limitée ne s'appliquera pas. Le retrait du numéro de série sur ce produit ou l'achat de ce produit auprès d'un revendeur non agréé annulera cette garantie limitée. Cette garantie est régulièrement mise à jour. Pour obtenir la toute dernière version de la garantie de QSC, rendez-vous sur le site www.qscaudio.com. Contactez-nous au [phone] ou visitez notre site Web www.qscaudio.com.
