MANUAL DE USUARIO P32A2S2 Titan Army

Lea detenidamente este Manual de Usuario antes de utilizar este producto y guárdelo adecuadamente.

• Mantenga el monitor alejado de fuentes de agua o lugares húmedos, incluidos, entre otros, baños, cocinas, sótanos y piscinas.
• Asegúrese de que el monitor se encuentre en una superficie plana. La eventual caída del monitor puede provocar lesiones humanas o daños al dispositivo.
• Mantenga y utilice el monitor en un lugar fresco, seco y bien ventilado y asegúrese de que esté alejado de fuentes de emisión y calor.
• No c ubra ni bloquee el respiradero en la carcasa trasera. No utilice el monitor mientras está en una cama, sofá, manta u otros objetos similares.
• El rango de tensión de alimentación del monitor está indicado en la etiqueta en la carcasa trasera. Si la tensión de alimentación no se puede determinar, consulte al distribuidor o a la empresa eléctrica local.
• Si el monitor no se utilizará durante un largo período de tiempo, desconéctelo de la fuente de alimentación con el fin de evitar descargas eléctricas en días de lluvia y daños causados por una tensión de alimentación anormal.
• Utilice una toma de corriente conectada a tierra de manera confiable. No sobrecargue la toma de corriente, de lo contrario, podrá causar incendios o descargas eléctricas.
• No introduzca ningún objeto extraño en el monitor, de lo contrario, podría causar cortocircuitos que provocarían incendios o descargas eléctricas.
• No lo desarme ni repare usted mismo para evitar descargas eléctricas. Si el producto falla de alguna manera, comuníquese directamente con el personal de servicio posventa.
• No tire ni retuerza el cable de alimentación con fuerza.
• Hay una capa polarizadora (que no es una película protectora) sobre la pantalla. No la quite, de lo contrario, el monitor podría verse dañado y la garantía quedará invalidada.

Contenido del Paquete

Lista de empaque

• Verifique que el paquete del monitor contenga todas las piezas. En caso de falta de alguna pieza, comuníquese con el distribuidor.
• El color y la forma de las piezas pueden variar por modelo. Las figuras en este Manual de Usuario son solo de referencia.
• Los cables suministrados pueden variar por el producto comprado. Las figuras en este Manual de Usuario son solo de referencia.

Pantalla de visualización

Vástago de soporte

Base

Herrajes hexagonales de montaje

Tornillos

Cable de DP

Cable de alimentación

- Los tornillos adicionales se pueden utilizar como repuestos.

Instalación

Instalación de la base

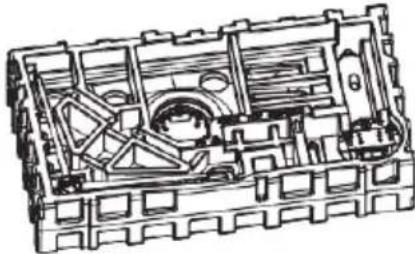

1. Abra el paquete, saque el monitor con espuma aún adherida y colóquelo con cuidado en un escritorio o una mesa.

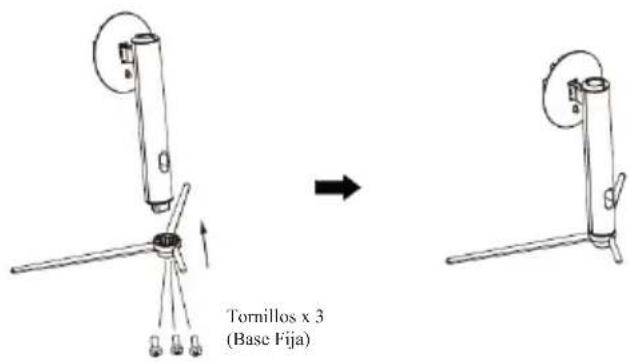

1. Saque el vástago de soporte y la base. Como se muestra en las figuras, sujete el vástago de soporte y la base con tornillos.

Tornillos x 3 (Base Fija)

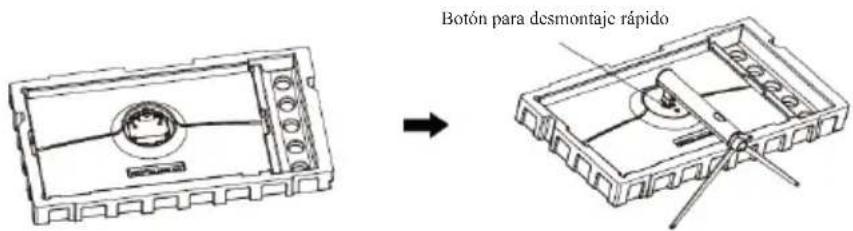

1. Ponga el montaje de base ensamblado en la ranura correspondiente en la cubierta posterior. Presione ligeramente la ménsula para que el montaje del eje esté bloqueadoen su lugar. (Nota: Deslice hacia arriba el botón para desmontaje rápido con los dedos para sacar los componentes de la base y del soporte)

Botón para desmontaje rápido

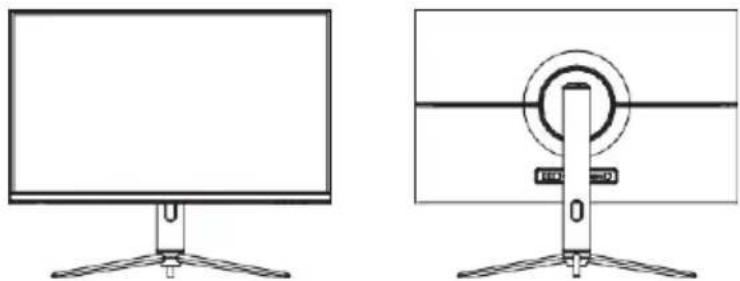

1. Sostenga simplemente el soporte con la mano para colocar verticalmente el monitor en su lugar.

Nota: Mientras el monitor está en piso, no lo saque de las espumas ni pellizque la pantalla de cristal líquido con la mano para evitar daños.

Instalación de la montura

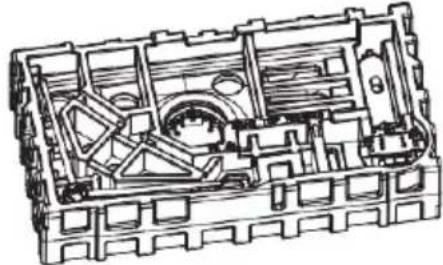

1. Abra el paquete, saque el monitor con espuma aún adherida y colóquelo con cuidado en un escritorio o una mesa.

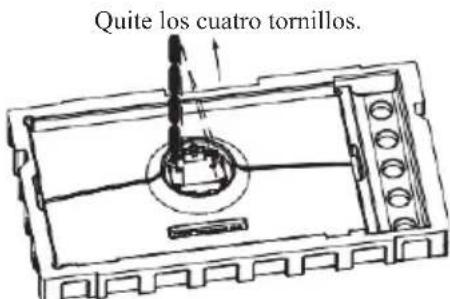

1. Saque todos los accesorios de las espumas y quite la espuma superior. Primero, quite los cuatro tornillos que bloquean la carcasa trasera utilizando un destornillador. (Al desmontar los tornillos, mantenga la pantalla en espumas para evitar daños)

Quite los cuatro tornillos.

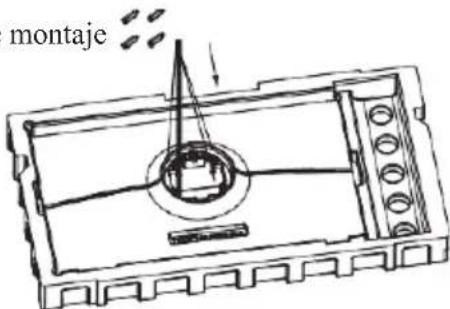

1. Saque cuatro herrajes hexagonales de montaje de la bolsa de accesorios y fijelos a la carcasa trasera. (No saque la pantalla de las espumas para evitar daños)

Herrajes hexagonales de montaje

montaje

1. Cuando el monitor está suspendido, no pellizque la pantalla con la mano para evitar daños. Consejos: La distancia entre los orificios de montaje del soporte del monitor será de 75 x 75 mm.

Montura (no incluida)

Notas: Instale el monitor firmemente en la montura y protéjalo completamente para evitar que caiga de la montura. No coloque ni cuelgue ningún objeto en el soporte. La altura de uso del soporte debe ser menos de 2 metros.

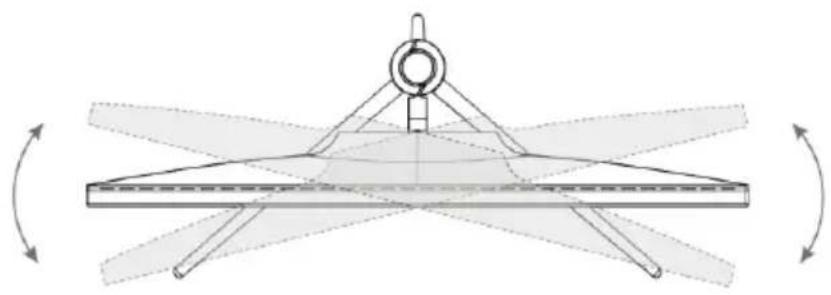

Ángulo de rotación: 15^(±2^)

+15° -5°

Ángulo de inclinación:

$$ - 5 ^ {\circ} (\pm 2 ^ {\circ}) \sim + 1 5 ^ {\circ} (\pm 2 ^ {\circ}) $$

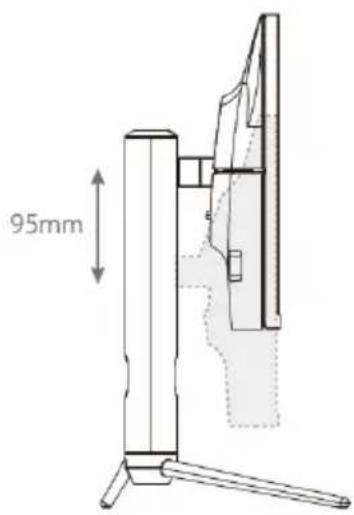

95mm

Ajuste de la altura:

$$ 9 5 \mathrm{mm} (\pm 5, 0 \mathrm{mm}) $$

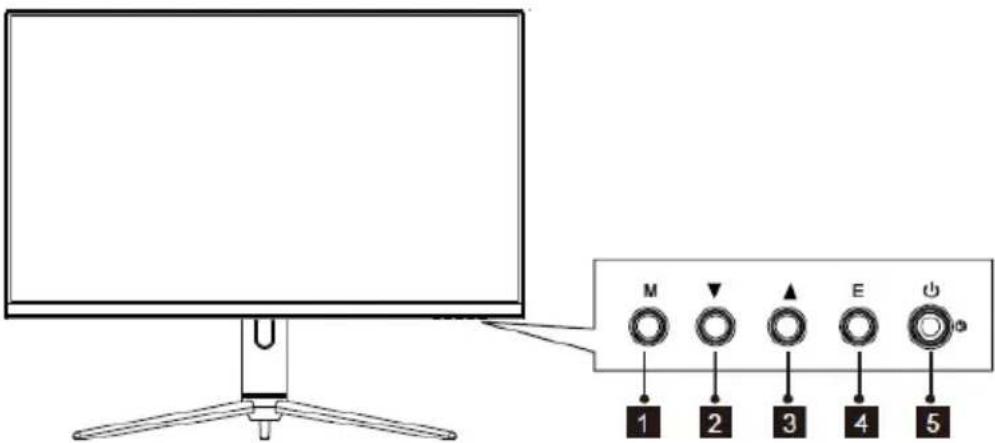

Descripción de los botones

Botón Función
1	Botón Menú: Presiónelo para ingresar a los submenús/ingresar rápidamente al menú principal
2	Botón Abajo: Presiónelo para mover hacia abajo en el menú/ajustar rápidamente el brillo
3	Botón Arriba: Presiónelo para mover hacia arriba en el menú/cambiar rápidamente las señales de entrada del puerto
4	Salir: Presiónelo para regresar al menú anterior
5	Botón de encendido: Presiónelo para encender/apagar el monitor

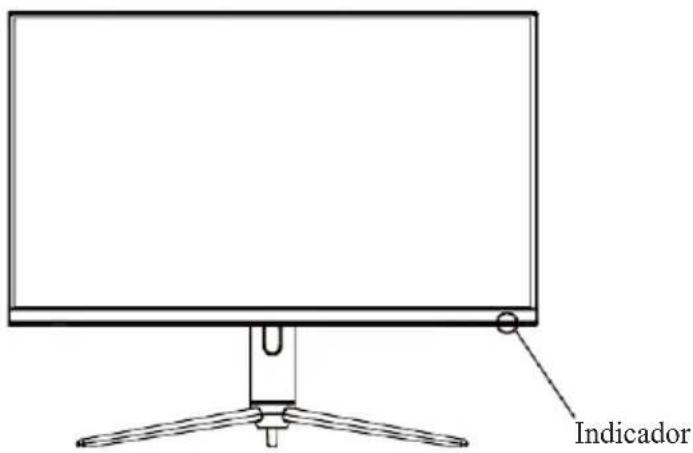

Explicación de los indicadores

Indicador

La luz azul estable indica que el poder está encendido y que el monitor funciona normalmente. La luz roja indica que ninguna señal síncrona horizontal o vertical es detectada o que no hay señal de entrada de vídeo y que el monitor está en estado de espera. Asegúrese de que su computadora esté encendida y funcione normalmente. Verifique que todos los cables de vídeo estén completamente enchufados y/o conectados al monitor.

Conexión del cable

* La configuración de la interfaz inferior en la parte posterior del monitor varía por monitor.
* Nota: El cable de alimentación o de señal que está dañado debe reemplazarse con un cable blando especial o con componentes especiales comprados en el departamento de fabricación o mantenimiento.

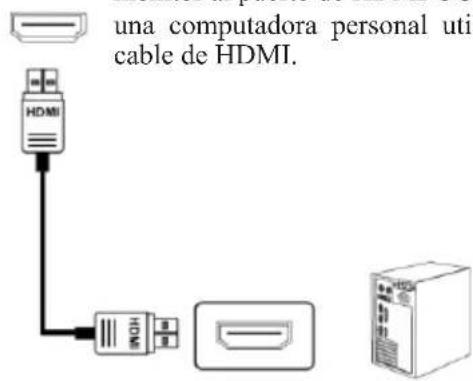

Interfaz HDMI

Conecte el puerto de HDMI IN (entrada) del monitor al puerto de HDMI OUT (salida) de una computadora personal utilizando el cable de HDMI.

una computadora personal util cable de HDMI.

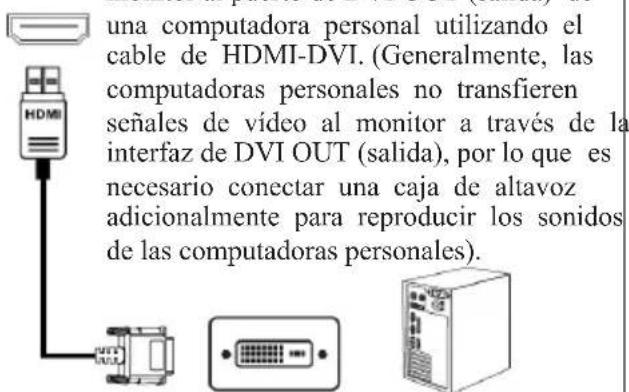

una computadora personal utilizando el cable de HDMI-DVI. (Generalmente, las computadoras personales no transferen señales de vídeo al monitor a través de la interfaz de DVI OUT (salida), por lo que es necesario conectar una caja de altavoz adicionalmente para reproducir los sonidos de las computadoras personales).

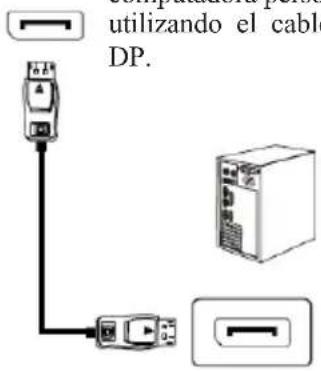

Puerto de DP (puerto de visualización)

Conecte el puerto DP IN del monitor al puerto DP OUT de una computadora personal utilizando el cable de DP.

utilizando el cable DP.

AUDIO OUT (salida de audio)

Conecte dispositivos de salida de audio, como auriculares, al puerto AUDIO OUT.

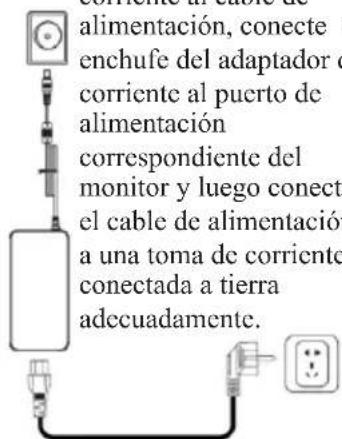

Interfaz de CC

Conecte el adaptador de corriente al cable de alimentación, conecte el enchufe del adaptador de corriente al puerto de alimentación correspondiente del monitor y luego conecte el cable de alimentación a una toma de corriente conectada a tierra adecuadamente.

alimentación, conecte enchufe del adaptador corriente al puerto de alimentación correspondiente del monitor y luego conecte el cable de alimentación a una toma de corriente conectada a tierra adecuadamente.

Menú OSD (visualización en pantalla)

Descripción del menú

*El color y la forma del menú OSD del monitor real pueden ser un poco diferentes de los que se muestran en la figura.
* Las especificaciones del menú OSD están sujetas a cambios por mejoras de funciones sin previo aviso.
*El menú de visualización en pantalla (OSD) se puede utilizar para ajustar los parámetros establecidos del monitor y se muestra en la pantalla después de que se encienda el monitor y sepresione el botón M.

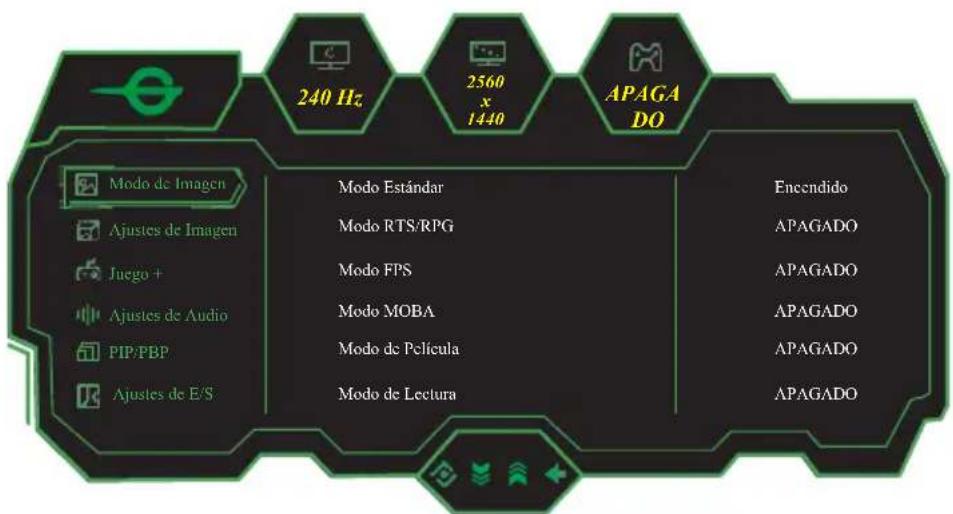

Menu Enter (Entrar)

1. Presione el botón M para ingresar a la pantalla OSD.

240 Hz 2560 x 1440 APAGA DO Modo de Imagen Ajustes de Imagen Juego + Ajustes de Audio PIP/PBP Ajustes de E/S Modo Estándar Modo RTS/RPG Modo FPS Modo MOBA Modo de Pclícula Modo de Lectura Encendido APAGADO APAGADO APAGADO APAGADO APAGADO

1. Presione ▼ o ▲ para navegar por las funciones.

-Seleccione la función deseada, luego presione el botón M para ingresar al submenú.
-Presione ▼ o ▲ para navegar por los submenús y luego presione la tecla M para confirmar la función deseada que se selecciona.
-Presione ▼ o ▲ para seleccionar una opción, y luego presione M para confirmar los ajustes y salir del menú actual.

1. Presione E para salir de la interfaz del menú.

Nombre del Producto Monitor			LCD
Modelo del producto			P32A2S2
Tamaño de la Pantalla			32 pulgadas
Relación de Aspecto			16:9
Ángulo de Visión			178° (H)/178° (V)
Tamaño de píxel			0.0 × )H( 7672 2767 (V)
Relación de contraste			1000:1
Color			16.7 M
Resolución			2560×1440
Frecuencia de Refrescar			240 Hz
Entrada de Potencia			19 V=4-74 ALa tensión y fuente de alimentación estándar pueden variar por país. Por favor, consulte la etiqueta en la parte posterior del monitor.
Dimensiones del Producto	Sin base		726.2 x 80.8 x 430.5 mm
	Con base		726.2 x 286.8 x 599.0 mm
Ángulo de inclinación			Titulación hacia adelante: 5° ± 2°; Inclinación hacia atrás: 15° ± 2°
Rango de altura			95±5mm
Ángulo de rotación			15°(±2°)
Ángulo vertical			N/A
Condiciones ambientales		Acción	0 °C ~ 40 °C (32 °F ~ 104 °F) Humedad: 10% ~ 90% RH (sin condensación)
		Almacena miento	Temperatura: - 20° ~ 60° (- 4 °F ~ 140 °F) Humedad: 5% ~ 95% RH (sin condensación)

HIGH-DEFINITION MULTIMEDIA INTERFACE

Los términos HDMI y HDMI High-Definition Multimedia Interface (Interfaz Multimedia de Alta Definición - HDMI) y el Logotipo de HDMI son marcas comerciales o marcas comerciales registradas de HDMI Licensing Administrator, Inc. en los Estados Unidos de América y otros países.
