BEDIENUNGSANLEITUNG P32A2S2 Titan Army

• Halten Sie den Monitor von Wasserquellen oder feuchten Orten fern, z. B. von Badezimmern, Küchen, Kellern und Schwimmbecken.
• Stellen Sie sicher, dass der Monitor auf einer ebenen Fläche steht. Wenn der Monitor herunterfällt, kann dies zu Verletzungen oder Schäden am Gerät führen.
• Lagern und verwenden Sie den Monitor an einem kühlen, trockenen und gut belüfteten Ort und halten Sie ihn von Emissions- und Wärmequellen fern.
• Decken Sie die Belüftungsöffnung im hinteren Gehäuse nicht ab, und verwenden Sie das Gerät nicht auf einem Bett, Sofa, einer Decke oder ähnlichen Gegenständen.
• Der Bereich der Versorgungsspannung des Monitors ist auf dem Etikett auf der Rückseite des Gehäuses angegeben. Wenn die Versorgungsspannung nicht ermittelt werden kann, wenden Sie sich bitte an den Händler oder das örtliche Energieversorgungsunternehmen.
• Wenn der Monitor über einen längeren Zeitraum nicht benutzt wird, unterbrechen Sie bitte die Stromzufuhr, um einen Stromschlag an regnerischen Tagen und Schäden aufgrund einer abnormalen Versorgungsspannung zu vermeiden.
• Bitte verwenden Sie eine zuverlässig geerdete Steckdose. Überlasten Sie die Steckdose nicht, sonst kann es zu einem Brand oder Stromschlag kommen.
• Stecken Sie keine Fremdkörper in den Monitor, da dies zu Kurzschlüssen, Bränden oder Stromschlägen führen kann.
• Zerlegen oder reparieren Sie dieses Produkt nicht selbst, um einen Stromschlag zu vermeiden. Bei Fehlern wenden Sie sich bitte direkt an den Kundendienst.
• Ziehen oder verdrehen Sie das Netzkabel nicht mit Gewalt
• Auf der Oberfläche des Bildschirms befindet sich eine Polarisatorschicht (keine Schutzfolie). Ziehen Sie sie nicht ab, da das Produkt sonst beschädigt werden kann und die Garantie erlischt.

Inhalt der Verpackung

Verpackungsliste

• Vergewissern Sie sich, dass die Verpackung des Monitors alle Teile enthält. Sollte ein Teil verloren gehen, wenden Sie sich bitte an den Händler.
  • Die Farbe und Form der Teile kann je nach Modell variieren. Die Abbildungen in diesem Benutzerhandbuch dienen nur als Referenz.
• Die gelieferten Drähte können bei den gekauften Produkten variieren. Die Abbildungen in diesem Benutzerhandbuch dienen nur als Referenz.

Befestigungssechskanteisen

Schrauben

DP-Kabel

• Die zusätzlichen Schrauben können als Ersatzschrauben verwendet werden.

Installation vom Sockel

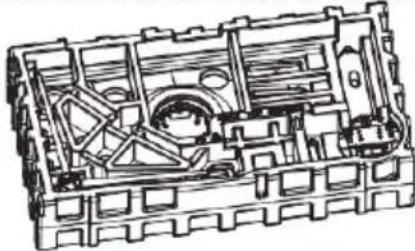

1. Öffnen Sie die Verpackung, nehmen Sie das Produkt mit dem noch anhaftenden Schaumstoff heraus und legen Sie es vorsichtig auf eine Arbeitsfläche oder einen Tisch.

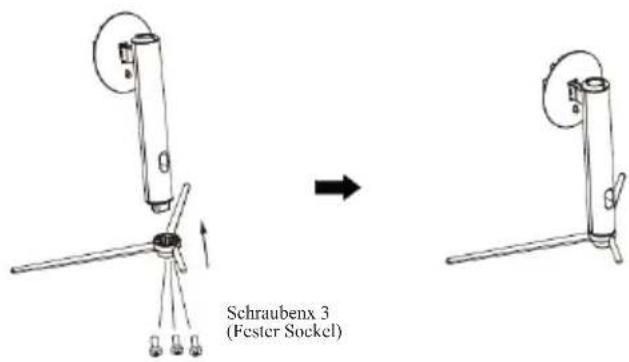

1. Nehmen Sie den Ständer und den Sockel heraus. Befestigen Sie den Ständer und den Sockel mit Schrauben, wie auf den Bildern zu sehen.

Schraubenx 3 (Foster Sockel)

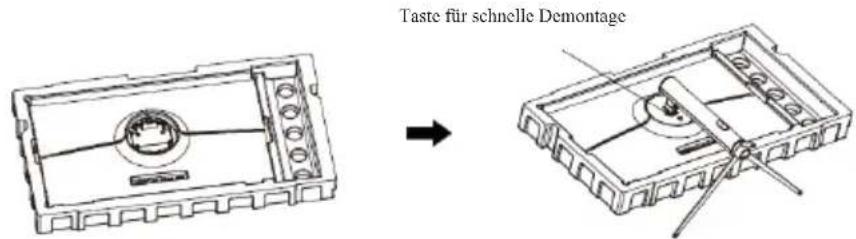

1. Setzen Sie die montierte Sockeleinheit in den entsprechenden Schlitz der hinteren Abdeckung ein. Drücken Sie leicht auf die Halterung, um die Wellenbaugruppe in ihrer Position zu fixieren. (Hinweis: Schieben Sie die Taste für die schnelle Demontage mit den Fingern nach oben, um die Komponenten des Sockels und des Ständers herauszunehmen)

Taste für schnelle Demontage

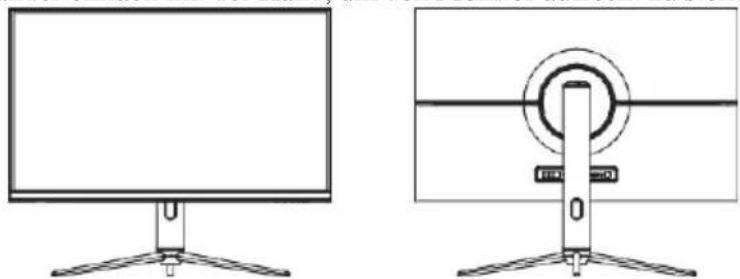

1. Halten Sie den Ständer einfach mit der Hand, um den Monitor aufrecht zu stellen.

Hinweis: Nehmen Sie den Monitor nicht aus dem Schaumstoff, wenn er steht, und drücken Sie den Flüssigkristallbildschirm nicht mit der Hand ein, um eine Beschädigung des Bildschirms zu vermeiden.

Montage der Halterung

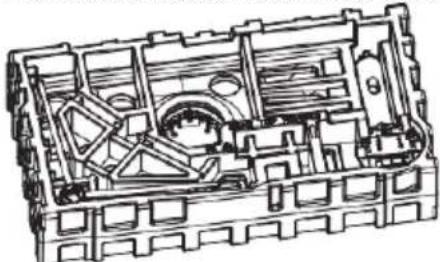

1. Öffnen Sie die Verpackung, nehmen Sie das Produkt mit dem noch anhaftenden Schaumstoff heraus und legen Sie es vorsichtig auf eine Arbeitsfläche oder einen Tisch.

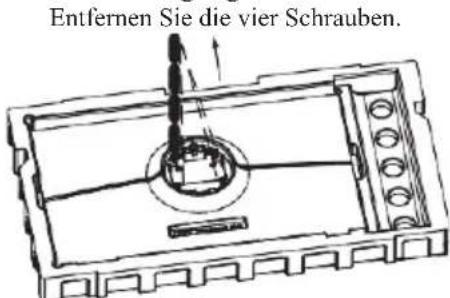

1. Nehmen Sie sämtliches Zubehör aus den Schaumstoffen und entfernen Sie den oberen Schaumstoff. Entfernen Sie zunächst mit einem Schraubendreher die vier Schrauben, die das hintere Gehäuse befestigen. (Während der Demontage der Schrauben darf der Bildschirm nicht aus dem Schaumstoff herausgenommen werden, um eine Beschädigung des Bildschirms zu vermeiden)

Entfernen Sie die vier Schrauben.

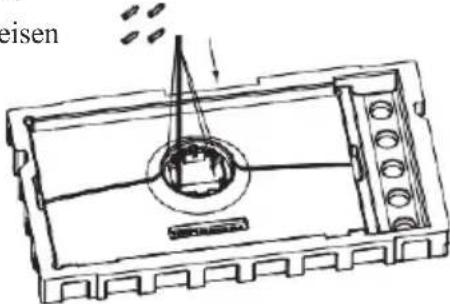

1. Nehmen Sie vier Befestigungssechskanteisen aus der Zubehörtasche und befestigen Sie sie am hinteren Gehäuse. (Nehmen Sie den Bildschirm nicht aus dem Schaumstoff, um eine Beschädigung des Bildschirms zu vermeiden.)

Befestigungssechskanteisen

eisen

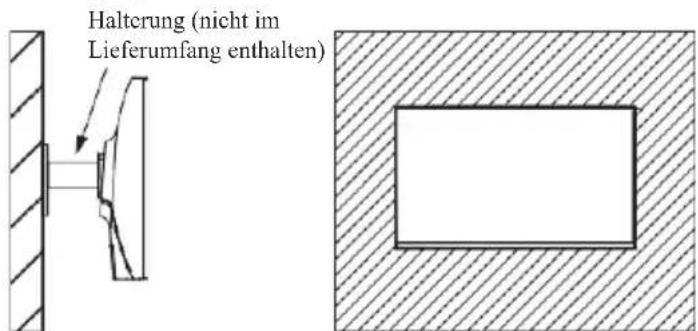

1. Drücken Sie den Bildschirm beim Aufhängen des Produkts nicht mit der Hand ein, um eine Beschädigung des Bildschirms zu vermeiden.

Tipps: Der Abstand der Befestigungslöcher für das Produkt ist 75x75mm.

Halterung (nicht im Lieferumfang enthalten)

Hinweise: Um zu verhindern, dass der Monitor auf der Halterung ausfällt, installieren Sie ihn bitte fest und schützen Sie ihn vollständig. Stellen oder hängen Sie keine Gegenstände auf die Halterung, und die Höhe der Halterung sollte weniger als 2 Meter betragen.

Höhenverstellung:
95 mm (±5,0 mm)

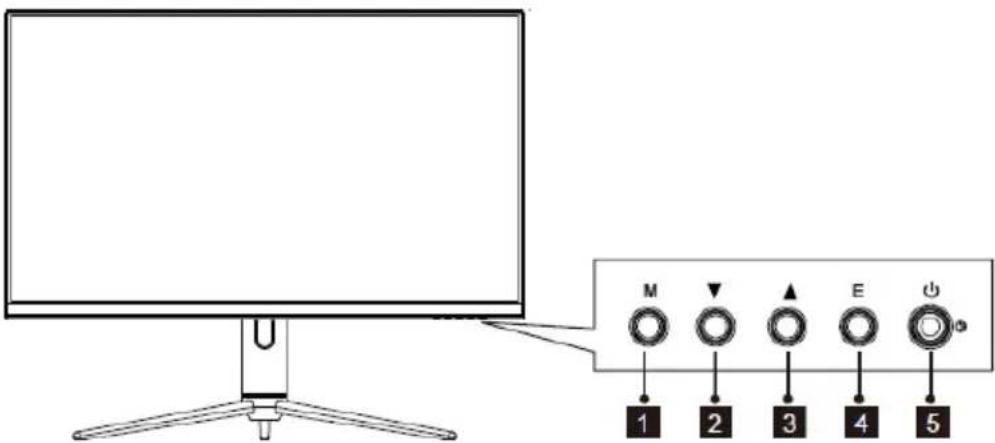

Beschreibung der Tasten

Taste Funktion
1	Menü-Taste: Drücken Sie diese Taste, um Untermenüs aufzurufen bzw. schnell in das Hauptmenü zu gelangen.
2	Abwärts-Taste: Drücken, um im Menü nach unten zu gehen/schnell die Helligkeit einzustellen
3	Aufwärts-Taste: Drücken Sie diese Taste, um im Menü nach oben zu gehen/schnell das Eingangssignal des Anschlusses zu wechseln.
4	Beenden: Drücken Sie, um zum vorherigen Menü zurückzukehren.
5	Einschalttaste: Zum Ein- und Ausschalten des Monitors drücken

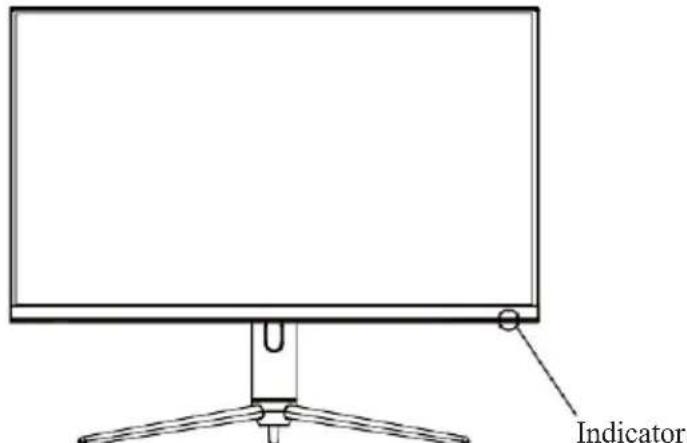

Erläuterung der Indikatoren

Dauerhaft blaues Licht zeigt an, dass der Strom eingeschaltet ist und der Monitor normal funktioniert. Rotes Licht zeigt an, dass kein horizontales oder vertikales Synchronsignal oder kein Videoeingangssignal erkannt wurde und dass sich der Monitor im Standby-Modus befindet. Vergewissern Sie sich, dass Ihr Computer eingeschaltet ist und normal funktioniert, und prüfen Sie, ob alle Videokabel vollständig eingesteckt und/oder mit dem Monitor verbunden sind.

Kabelanschluss

* Die Konfiguration der unteren Schnittstellen auf der Rückseite des Monitors variiert je nach Produkt.
* Hinweis: Wenn das Strom- oder Signalkabel beschädigt ist, müssen Sie es durch spezielle weiche Kabel oder spezielle Komponenten ersetzen, die Sie beim Hersteller oder in der Wartungsabteilung erwerben.

HDMI-Schnittstelle

Verwenden Sie das HDMI-Kabel, um den HDMI EIN-Anschluss des Produkts mit dem HDMI AUS-Anschluss eines PCs zu verbinden.

Verwenden Sie das HDMI-DVI-Kabel, um den HDMI EIN-Anschluss des Geräts mit dem DVI AUS-Anschluss eines PCs zu verbinden. (Im Allgemeinen übertragen PCs keine Videosignale über die DVI AUS-Schnittstelle an den Monitor, und es ist notwendig, zusätzlich eine Lautsprecherbox anzuschließen, um Töne von PCs wiederzugeben).

DP-Anschluss

Verwenden Sie das DP-Kabel, um den DP EIN-Anschluss des Produkts mit dem DP AUS-Anschluss eines PCs zu verbinden.

Schließen Sie Audio-Ausgabegerä te wie z. B. Kopfhörer an den Anschluss AUDIO AUS an.

DC-Schnittstelle

Schließen Sie das Netzteil an das Netzkabel an, verbinden Sie den Stecker des Netzteils mit dem entsprechenden Netzanschluss des Monitors, und schließen Sie das Netzkabel an eine ordnungsgemäß geerdete Steckdose an.

OSD-Menü

Menübeschreibung

*Die Farbe und die Form des OSD-Menüs des tatsächlichen Monitors können sich geringfügig von den in der Abbildung gezeigten unterscheiden.
*Die Spezifikationen des OSD-Menüs können sich im Zuge von Funktionsverbesserungen ohne vorherige Ankündigung ändern.
*Das Bildschirmmenü (OSD) kann zum Anpassen der Einstellungen des Monitors verwendet werden und wird nach dem Einschalten des Monitors und Drücken der Taste M auf dem Bildschirm angezeigt.

Menü eingeben

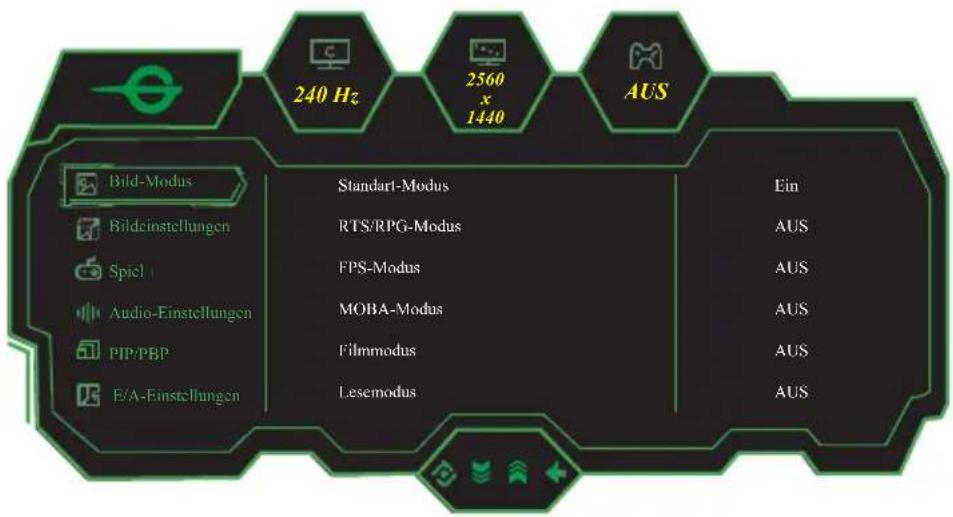

1. Drücken Sie die Tasten M, um den OSD-Bildschirm aufzurufen.

240 Hz 2560 x 1440 AUS Bild-Modus Bildeinstellungen Spiel Audio-Einstellungen PIP/PBP E/A-Einstellungen Standart-Modus RTS/RPG-Modus FPS-Modus MOBA-Modus Filmmodus Lesemodus Ein AUS AUS AUS AUS AUS

1. Drücken Sie ▼ oder ▲, um durch die Funktionen zu blättern.

-Wählen Sie die gewünschte Funktion, und drücken Sie dann die Taste M, um das Untermenü aufzurufen.
-Drücken Sie ▼ oder ▲, um durch die Untermenüs zu blättern, und drücken Sie dann die Taste M, um die Auswahl der gewünschten Funktion zu bestätigen.
-Drücken Sie ▼ oder ▲, um eine Option auszuwählen, und drücken Sie dann M, um die Einstellung zu bestätigen und das aktuelle Menü zu verlassen.

1. Drücken Sie E um die Menüschnittstelle zu verlassen.

PRODUKTNAME LCD-Monitor
Produktmodell		P32A2S2
Bildschirmgröße		32 Zoll
Bildseitenverhältnis		16:9
Blickwinkel		178° (H)/178° (V)
Pixelabstand		0. 0 × )H( 7672 2767 (V)
Kontrastverhältnis		1000:1
Farbe		16.7 Mio.
Auflösung		2560×1440
Bildwiederholfrequenz		240 Hz
Eingangsleistung		19 V 4-74.ADie Standardspannung und die Stromversorgung können je nach Land variieren, bitte beachten Sie das Etikett auf der Rückseite des Produkts.
Produktabmessungen	Ohne Sockel	726.2 x 80.8 x 430.5 mm
	Mit Sockel	726.2 x 286.8 x 599.0 mm
Neigungswinkel		Vorwärtsneigung: 5°±2°; Rückwärtsneigung: 15°±2°
Höhenbereich		95±5mm

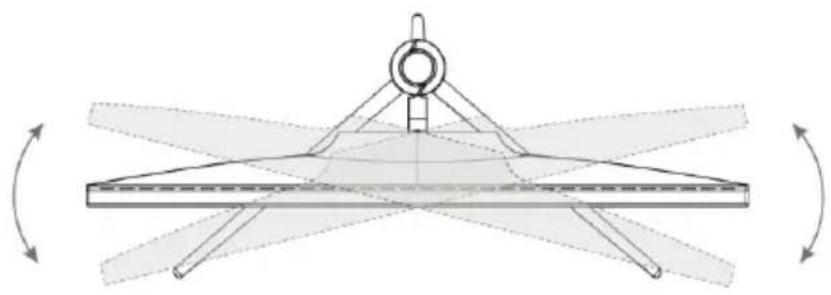

Drehwinkel		15°(±2°)
Vertikaler Winkel		Nicht verfügbar
Umweltbedingungen	Aktion	Temperatur: 0°C ~ 40°C (32°F ~ 104°F)Luftfeuchtigkeit: 10 ~ 90 % relative Luftfeuchtigkeit (nicht kondensierend)
	Lagerung	Temperatur: -20° ~ 60° (-4°F ~ 140°F)Luftfeuchtigkeit: 5 % ~ 95 % relative Luftfeuchtigkeit (nicht kondensierend)

HIGH-DEFINITION MULTIMEDIA INTERFACE

Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern.
