INSTRUKCJA OBSŁUGI P32A2S2 Titan Army

- Monitor należy przechowywać z dala od źródeł wody lub wilgotnych miejsc, takich jak łazienki, kuchnie, piwnice i baseny.

- Upewnij się, że monitor jest umieszczony na płaskiej powierzchni. Upadek monitora może spowodować obrażenia ciała lub uszkodzenie urządzenia.

- Przechowuj i używaj monitora w chłodnym, suchym i dobrze wentylowanym miejscu, a także trzymaj go z dala od źródeł emisji i ciepła.

- Nie zakrywaj a ni nie blokuj otworu wentylacyjnego w tylnej obudowie ani nie używaj produktu na łożku, sofic, kocu lub podobnych przedmiotach.

- Zakres napięcia zasilania monitora znajduje się na naklejce umieszczonej na tylnej obudowie. Jeśli nie można określić napięcia zasilania, należy skontaktować się z dystrybutorem lub lokalnym przedsiębiorstwem energetycznym.

- Jeśli monitor nie będzie używany przez dłuższy czas, należy odciąć zasilanie, aby uniknąć porażenia pradem w deszczowe dni i uszkodzenia z powodu nieprawidłowego napięcia zasilania.

- Należy używać sprawnego, uziemionego gniazdka. Nie przeciązać gniazdka, gdyż może to spowodować pożar lub porażenie prądem elektrycznym.

- Nie wolno wkładać do monitora ciał obcych, gdyż może to spowodować zwarcie w obwodzie, w wyniku czego może dojść do pożaru lub porażenia pradem elektrycznym.

- Nie wolno samodzielnie demontować ani naprawiać tego produktu, aby uniknąć porażenia prądem elektrycznym. W przypadku wystąpienia usterek należy skontaktować się bezpośrednio z serwisem posprzedażowym.

- Nie wolno ciągnąć ani skręcać przewodu zasilającego na siłę.

- Na powierzchni ekranu znajduje się warstwa polaryzacyjna (nie jest folia ochronna). Nie należy jej odklejać, ponieważ może to spowodować uszkodzenie produktu i unieważnienie gwarancji.

Zawartość opakowania

Lista zawartości opakowania

• Sprawdź, czy opakowanie monitora zawiera wszystkie części. W przypadku zgubienia jakiejkolwiek części skontaktuj się z dystrybutorem.
• Kolor i kształt części mogą się różnić w zależności od modelu. Rysunki w niniejszej instrukcji obsługi służą wyłącznie do celów informacyjnych.
• Dostarczone przewody mogą się różnić w zależności od zakupionego produktu. Rysunki w niniejszej instrukcji obsługi służą wyłącznie do celów informacyjnych.

Sześciokątne uchwyty żelazne

Śruby

Kabel DP

- Dodatkowe śruby mogą służyć jako śruby zapasowe.

Instalacja podstawy

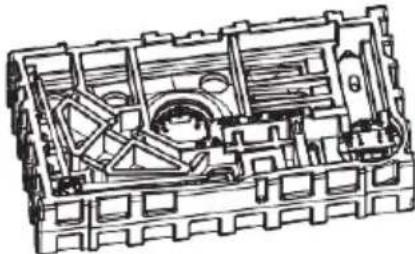

1. Otwórz opakowanie, wyjmij produkt wraz z przymocowaną pianką i delikatnie umieść go na biurku lub stole.

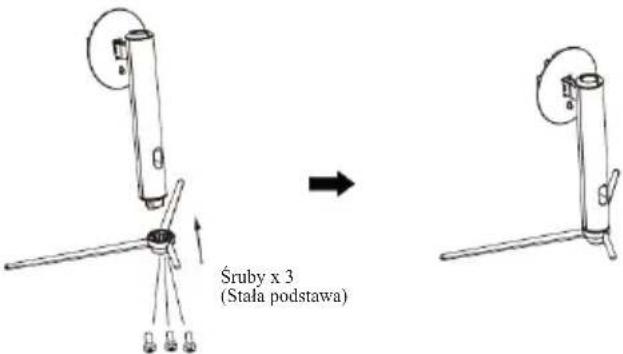

1. Wyjmij trzon stojaka i podstawę. Jak pokazano na rysunkach, za pomocą śrub przymocuj trzon stojaka do podstawy.

Śruby x 3 (Stała podstawa)

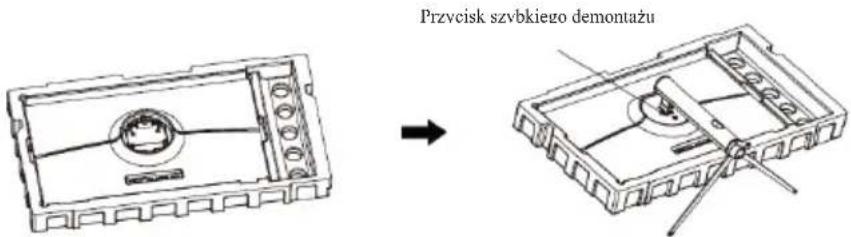

1. Umieść zmontowany zespół podstawy w odpowiedniej szczelinie tylnej osłony. Lekko naciśnij na uchwyt, aby zablokować zespół wałka na jego miejscu. (Uwaga: przesuń przycisk szybkiego demontażu palcami w górę, aby wyjąć elementy podstawy i stojaka)

Przvcisk szvbkiego demontażu

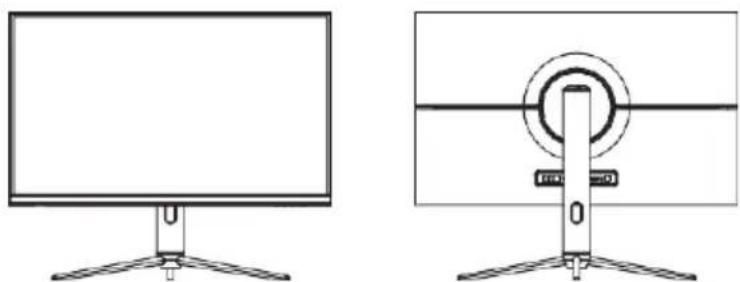

1. Po prostu przytrzymaj stojak ręką, aby postawić monitor pionowo.

Uwaga: podczas stawania monitora nie należy wyjmować monitora z pianek i nie należy chwytać ekranu ciekłokrystalicznego ręką, aby uniknąć uszkodzenia ekranu.

Instalacja uchwytu

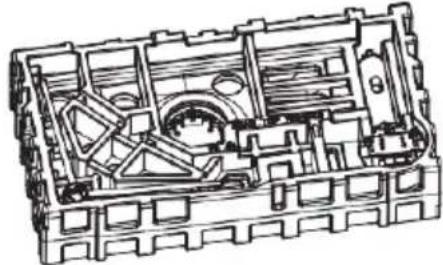

1. Otwórz opakowanie, wyjmij produkt wraz z przymocowaną pianką i delikatnie umieść go na biurku lub stole.

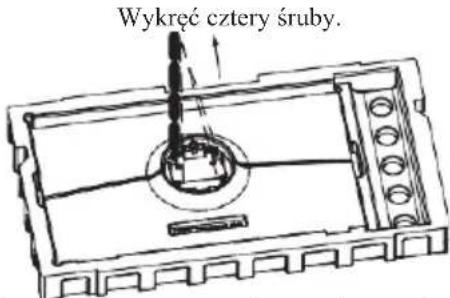

1. Wyjmij wszystkie akcesoria z pianek i wyjmij górną piankę. Najpierw wykręć cztery śruby mocujące tylną obudowę za pomocą śrubokręta. (Podczas wykręcania śrub nie wyjmuj ekranu z pianki, aby uniknąć uszkodzenia ekranu)

Wykręć cztery śruby.

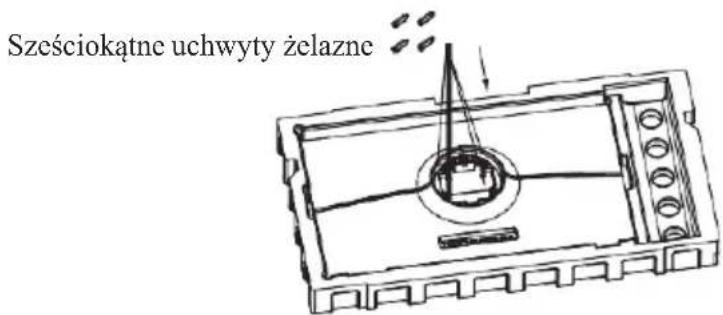

1. Wyjmij cztery sześciokątne żelazne uchwyty z torby na akcesoria i zablokuj je na tylnej obudowie. (Nie wyjmować ekranu z pianki, aby uniknąć uszkodzenia ekranu)

Sześciokątne uchwety żelazne

1. Podczas zawieszania produktu nie należy ściskać ekranu ręką, aby uniknąć uszkodzenia ekranu. Wskazówki: Odległość otworu montażowego uchwytu dla produktu wynosi 75x75mm.

(niedołączony do zestawu)

Uwagi: aby zapobiec upadkowi monitora na uchwycie, należy go dobrze zamontować i całkowicie zabezpieczyć. Nie umieszczaj ani nie zawieszaj żadnych przedmiotów na uchwycie, a wysokość użytkowania uchwytu powinna być mniejsza niż 2 metry.

Regulacja wysokości:
95 mm (±5,0 mm)

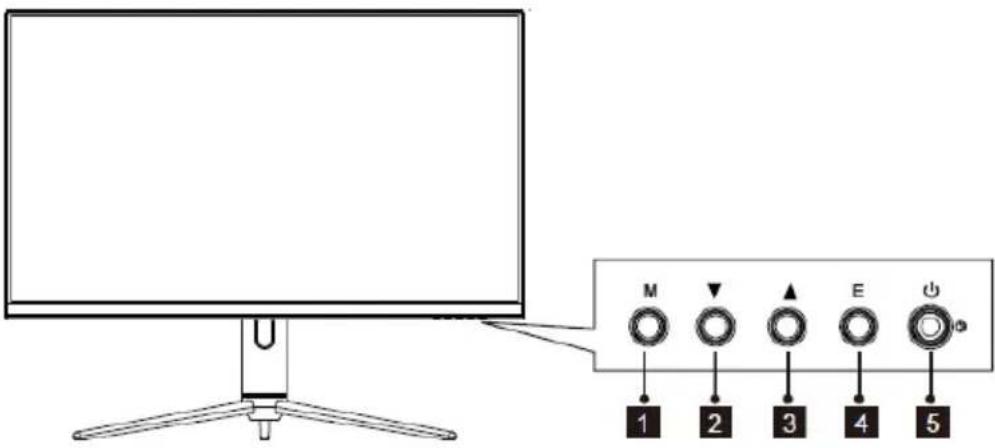

Opis przycisków

Przycisk Funkcja
1	Przycisk menu: Naciśnij, aby wejść do podmenu/szybko wejść do menu głównego
2	Przycisk w dół: Naciśnij, aby przejść w dół menu/szybko dostosować jasność
3	Przycisk w górę: Naciśnij, aby przejść w górę menu/szybko przełączać sygnały wejściowe portu
4	Exit (wyjście): Naciśnij, aby powrócić do poprzedniego menu
5	Przycisk zasilania: Naciśnij, aby włączyć/wyłączyć monitor

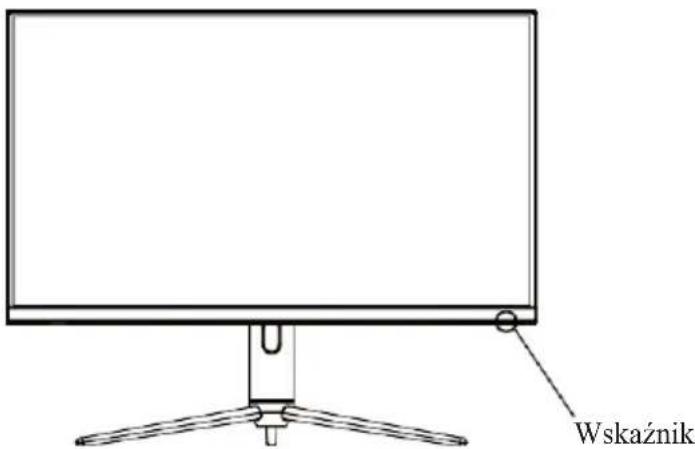

Wyjaśnienie wskaźników

Wskaźnik

Ciągłe niebieskie światło oznacza, że zasilanie jest włączone, a monitor pracuje normalnie. Czerwone światło oznacza brak poziomego lub pionowego sygnału synchronicznego lub brak sygnału wejściowego wideo oraz że monitor jest w stanie gotowości. Upewnij się, że komputer jest włączony i działa normalnie i sprawdź, czy wszystkie kable wideo są dobrze przyłączone i podłączone do monitora.

Instrukcja obsługi

Podłączanie kabla

* Konfiguracja dolnego interfejsu z tyłu monitora różni się w zależności od produktów.

* Uwaga: Jeśli kabel zasilający lub kabel sygnałowy jest uszkodzony, należy go wymienić na specjalne miękkie kable lub specjalne elementy zakupione w dziale produkcji lub konserwacji.

Interfejs HDMI

Za pomocą przewodu HDMI połącz port HDMI IN urządzenia z portem HDMI OUT komputera.

komputera.

Za pomocą przewodu HDMI-DVI połącz port HDMI IN urządzenia z portem DVI OUT komputera. (Ogólnie rzecz biorąc, komputery PC nie przesyłają sygnałów wideo do monitora za pośrednictwem interfejsu DVI OUT i konieczne jest dodatkowe podłączenie głośnika, aby odtwarzać dźwięki z komputerów).

Port DP

Za pomocą przewodu DP połącz port DP IN urządzenia z portem DP OUT komputera.

Podłącz urządzenia wyjściowe audio, takie jak słuchawki, do portu AUDIO OUT.

Podłącz zasilacz do kabla zasilającego, podłącz wtyczkę zasilacza do odpowiedniego portu zasilania monitora, a następnie podłącz kabel zasilający do prawidłowo uziemionego gniazdka zasilania.

Opis menu

*Kolor i kształt menu OSD rzeczywistego monitora może nieco różnić się od pokazanych na rysunku.
*Specyfikacje menu OSD mogą ulec zmianie wraz z ulepszeniami funkcji bez wcześniejjszego powiadomienia.
*Menu ekranowe (OSD) może być używane do regulacji ustawień monitora i jest wyświetlane na ekranie po włączeniu monitora i naciśnięciu przycisku M.

Otwórz menu

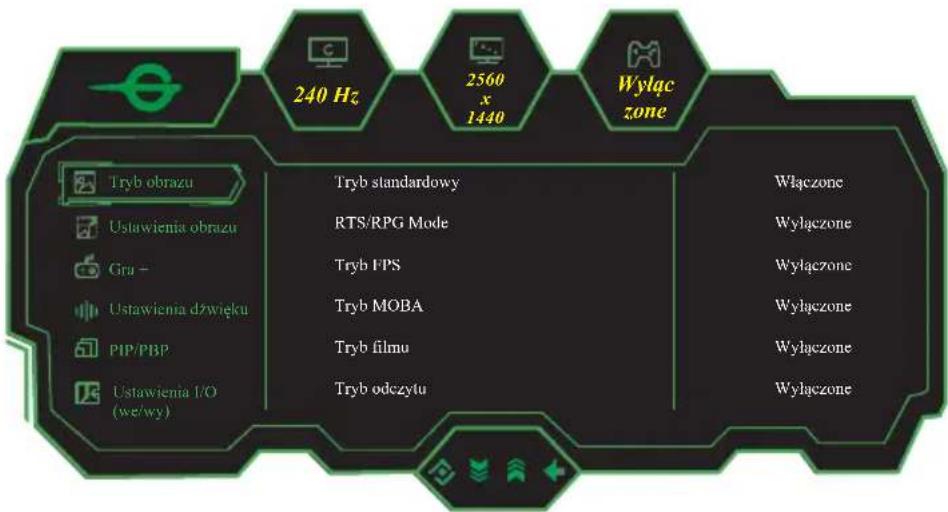

1. Naciśnij przyciski M, aby przejść do ekranu OSD.

240 Hz 2560 x 1440 Wyląc zone Tryb obrazu Ustawienia obrazu Gru - Ustawienia dźwięku PIP/PBP Ustawienia I/O (we/wy) Tryb standardowy RTS/RPG Mode Tryb FPS Tryb MOBA Tryb filmu Tryb odczytu Włączone Wylączone Wylączone Wylączone Wylączone Wylączone

1. Naciśnij przycisk ▼ lub ▲, aby przeglądać funkcje.
   -Wybierz żadaną funkcję, a następnie naciśnij przycisk M, aby wejść do podmenu.
   -Naciśnij przycisk ▼ lub ▲, aby przeglądać podmenu, a następnie naciśnij klawisz M, aby potwierdzić wybór żadancj funkcji.
   -Naciśnij przycisk ▼ lub ▲, aby wybrać opcję, a następnie naciśnij przycisk M, aby potwierdzić ustawienie i wyjść z bieżącego menu.

2. Naciśnij przycisk E, aby wyjść z interfejsu menu.

Nazwa produktu Monitor LCD
Model produktu		P32A2S2
Rozmiar ekranu		32 cale
Współczynnik proporcji obrazu		16:9
Kąt widzenia		178° (poz.)/178° (pion.)
Podziałka pikseli		0.2767 (poz.) × 0.2767 (pion.)
Współczynnik kontrastu		1000:1
Kolor		16.7M
Rozdzielczość		2560×1440
Częstotliwość odświeżania		240 Hz
Moc wejściowa		19V-4-74AStandardowe napięcie i zasilanie mogą się różnić w zależności od kraju.Zapoznaj się z etykietą z tyłu urządzenia.
Wymiary produktu	Bez podstawy	726.2 x 80.8 x 430.5mm
	Z podstawą	726.2 x 286.8 x 599.0 mm
Kąt pochylenia		Przewijanic do przodu: 5°±2°; przechylanic do tyłu: 15°±2°
Zakres wysokości		95±5mm

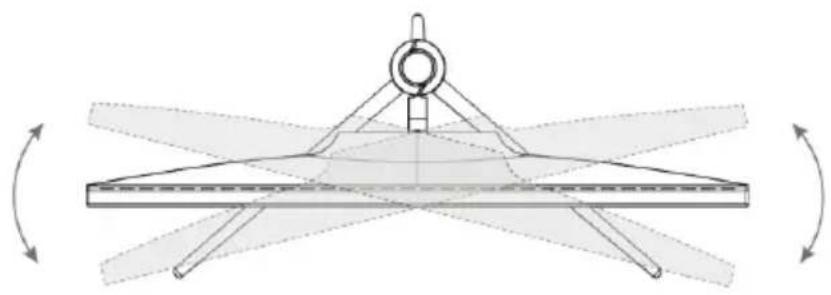

Kąt obrotu		15°(±2°)
Kąt pionowy		NIE DOTYCZY
Warunki środowiskowe	Działanie	Temperatura: 0°C ~ 40°C (32°F ~ 104°F)Wilgotność: 10% ~ 90% RH (bez kondensacji)
	Przechow ywanie	Temperatura: -20°~ 60° (-4°F ~ 140°F)Wilgotność: 5% ~ 95% RH (bez kondensacji)

HIGH-DEFINITION MULTIMEDIA INTERFACE

Terminy HDMI i HDMI High-Definition Multimedia Interface oraz logo HDMI są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy HDMI Licensing Administrator, Inc. w Stanach Zjednoczonych i innych krajach.
