INSTRUKCJA OBSŁUGI P2510H Titan Army

• Monitor należy przechowywać z dala od źródeł wody lub wilgotnych miejsc, takich jak łazienki, kuchnie, piwnice i baseny.
• Upewnij się, że monitor jest umieszczony na płaskiej powierzchni. Upadek monitora może spowodować obrażenia ciała lub uszkodzenie urządzenia.
• Przechowuj i używaj monitora w chłodnym, suchym i dobrze wentylowanym miejscu, a także trzymaj go z dala od źródeł emisji i ciepła.
• Nie zakrywaj ani nie blokuj otworu went ylacyjnego w tylnej obudowie ani nie używaj produktu na łożku, sofie, kocu lub podobnych przedmiotach.
• Zakres napięcia zasilania monitora znajduje się na naklejce umieszczonej na tylnej obudowie. Jeśli nie można określić napięcia zasilania, należy skontaktować się z dystrybutorem lub lokalnym przedsiębiorstwem energetycznym.
• Jeśli monitor nie będzie używany przez dłuższy czas, nalczy odłączyć zasilanie, aby uniknąć porażenia prądem w deszczowe dni i uszkodzenia spowodowane nieprawidłowym napięciem zasilania.
• Użyj sprawnego, uziemionego gniazdka. Nie przeciązać gniazdka, gdyż może to spowodować pożar lub porażenie prądem elektrycznym.
• Nie wolno wkładać do monitora ciał obcych, gdyż może to spowodować zwarcie w obwodzie, w wyniku czego może dojść do pożaru lub porażenia prądem elektrycznym.
• Nie wolno samodzielnie demontować ani naprawiać tego produktu, aby uniknąć porażenia prądem elektrycznym. W przypadku wystąpienia usterek należy skontaktować się bezpośrednio z serwisem posprzedażowym.
• Nie ciągnij ani nie skręcaj na siłę kabla zasilającego
• Użyj sprawnego, uziemionego gniazdka. Nie przeciązać gniazdka, gdyż może to spowodować pożar lub porażenie prądem elektrycznym.

Zawartość opakowania

Lista zawartości opakowania

• Nie wolno ciągnąć ani skręcać przewodu zasilającego na siłę. W przypadku zgubienia jakiejkolwiek części skontaktuj się z dystrybutorem.
• Sprawdź, czy opakowanie monitora zawiera wszystkie części. Rysunki w niniejszej instrukcji obsługi służą wyłącznie do celów informacyjnych.
• Dostarczone kable mogą się różnić w zależności od zakupionego produktu. Rysunki w niniejszej instrukcji obsługi służą wyłącznie do celów informacyjnych.

- Śruby nadmiarowe mogą służyć jako śruby zapasowe.

Instalacja

Instalacja podstawy

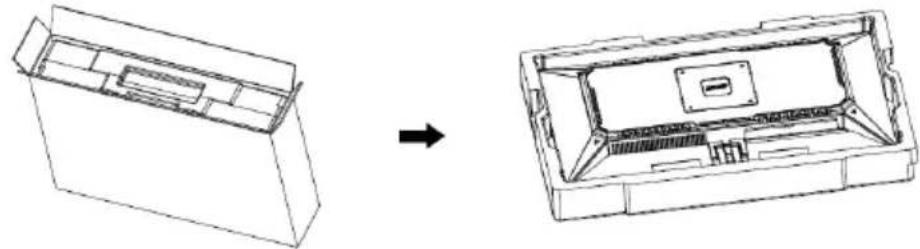

1. Otwórz opakowanie kartonowe, wyjmij piankę i umieść ją płasko na blacie stołu. Zdejmij górną osłonę piankową i odlóż ją na bok, wyjmij worek foliowy monitora i umieść monitor w dolnej osłonie piankowej.

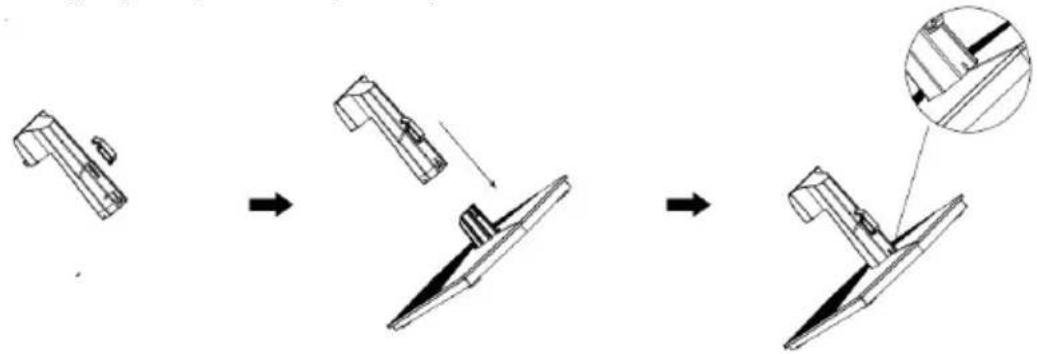

1. Wyjmij klamrę wiążącą z worka na akcesoria, wyrównaj ją ze szczeliną na uchwycie i przesuń ją w dół, aż zatrzask kliknie, wchodząc w mały otwór. Wyrównaj podstawę i włóż ją do uchwytu, a następnie sprawdź, czy strzałka na uchwycie jest wyrównana z podstawą.


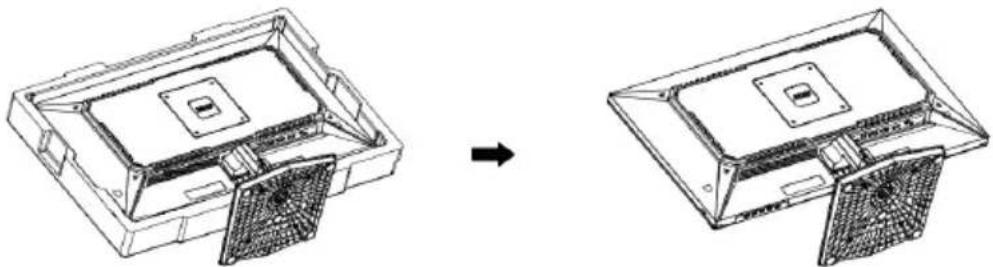

1. Jak pokazano na poniższym rysunku, włóż komponent podstawowy złożony w kroku 2 prosto do odpowiedniego rowka tylnej osłony i sprawdź, czy uchwyt nie wypada automatycznic z tylnej osłonny.

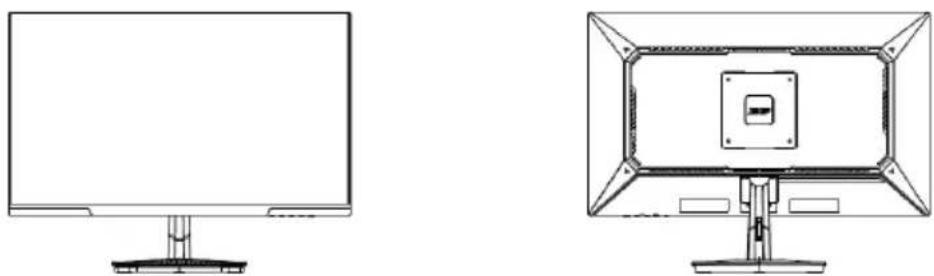

1. Po złożeniu wystarczy trzymać stojak ręką, aby postawić monitor pionowo.

Uwaga: gdy cały monitor stoi, nie należy naciskać ekranu ciekłokrystalicznego ręką, aby uniknąć uszkodzenia ekranu.

Instalacja uchwytu

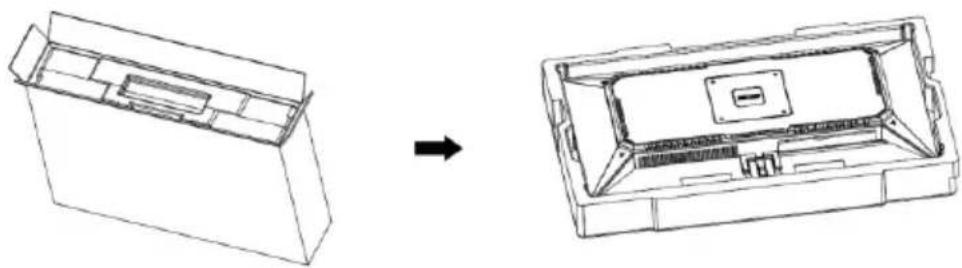

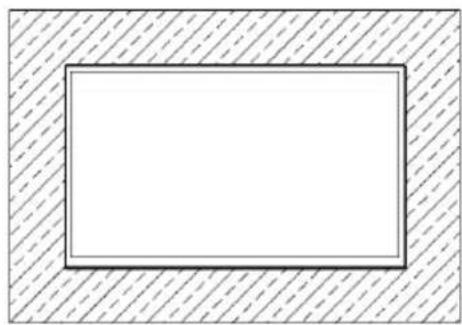

1. Otwórz opakowanie kartonowe, wyjmij piankę i umieść ją płasko na blacie stołu. Zdejmij górną osłonę piankową i odlóż ją na bok, wyjmij worek foliowy monitora i umieść monitor w dolnej osłonie piankowej.

1. Postępuj zgodnie ze wskazówkami dołączonymi do uchwytu, stojaka lub akcesorium i zainstaluj monitor na ścianie lub innym mocowaniu. Rozmiar uchwytu VESA wynosi 100 x 100 mm.

Uchwyt (Brak w zestawie)

Uwagi: aby zapobiec upadkowi monitora na uchwycie, należy go dobrze zamontować i całkowicie zabezpieczyć. Nie umieszczaj ani nie zawieszaj żadnych przedmiotów na uchwycie, a wysokość użytkowania uchwytu powinna być mniejsza niż 2 metry.

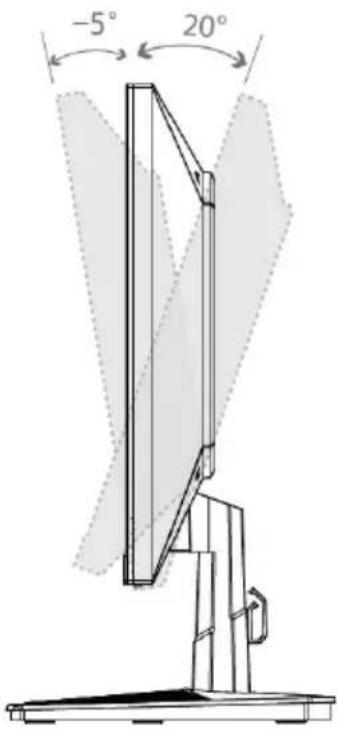

-5° 20°

Kąt pochylenia:

$$ - 5 ^ {\circ} (\pm 2 ^ {\circ}) \sim + 2 0 ^ {\circ} (\pm 2 ^ {\circ}) $$

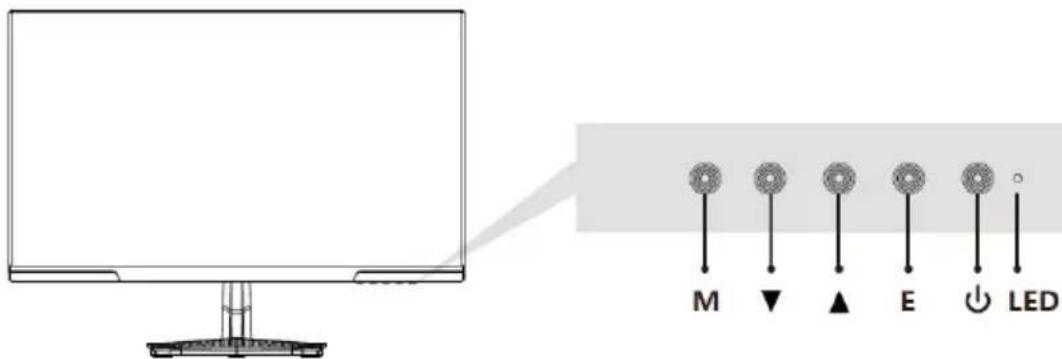

Opis przycisków

Przycisk Funkcja
M	Przycisk menu: Naciśnij, aby wejść do podmenu/szybko wejść do menu głównego.
▼	Przycisk w dół: Naciśnij, aby przejść w dół menu/szybko dostosować jasność
▲	Przycisk w górę: Naciśnij, aby przejść w górę menu/szybko przełączać sygnały wejściowe portu
E	Exit (wyjście): Naciśnij, aby powrócić do poprzedniego menu
↓	Przycisk zasilania: Naciśnij, aby włączyć/wyłączyć monitor.
LED	Wskaźnik LED: zmiana kolorów wskazuje stan.

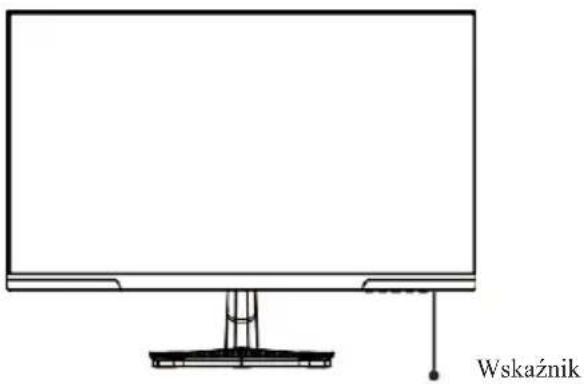

Objaśnienie do wskaźnika świetlnego

Wskaźnik: białe światło oznacza, że zasilanie jest włączone, a monitor działa normalnie. Czerwony wskaźnik oznacza brak źródła sygnału wizyjnego i nie wykryto sygnału poziomego lub pionowego albo wykryto niskie napięcie. Upewnij się, że komputer jest włączony, a wszystkie kable wideo są w pełni przyłączone i/lub podłączone.

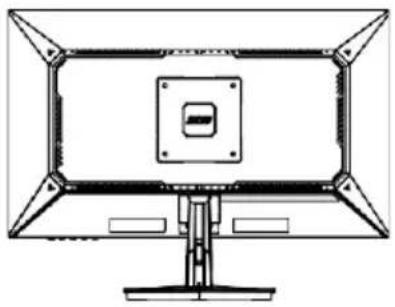

Podłączanie kabla:

* Konfiguracja dolnego interfejsu z tyłu monitora różni się w zależności od produktów.
* Uwaga: Jeśli kabel zasilający lub kabel sygnałowy jest uszkodzony, należy go wymienić na specjalne miękkie kable lub specjalne elementy zakupione w dziale produkcji lub konserwacji.

Interfejs HDMI

Za pomocą przewodu HDMI połącz złącze HDMI IN urządzenia z interfejsem HDMI OUT komputera.

IN urządzenia 2 - like komputera.

Za pomocą przewodu HDMI-DVI połącz złącze HDMI IN urządzenia z interfejsem DVI OUT komputera.

HDMI IN uzrądzema komputra.

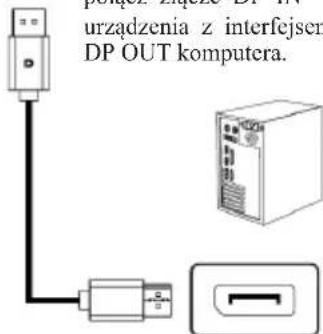

Interfejs DP

Za pomocą przewodu DP połącz złącze DP IN urządzenia z interfejsem DP OUT komputera.

papiere inżenie DP OUT urządzenia z interfejsen DP OUT komputera.

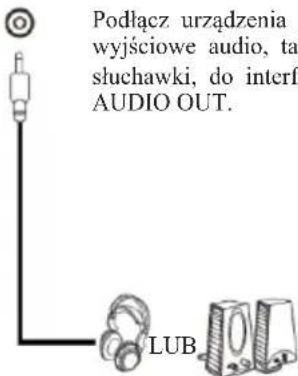

WYJŚCIE AUDIO

Podłącz urządzenia wyjściowe audio, tał słuchawki, do interf Audio OUT. LUB

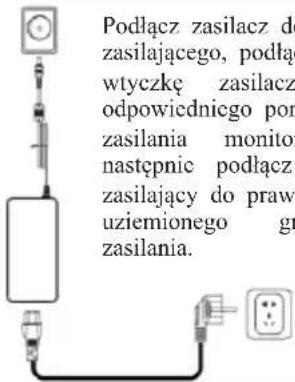

Interfejs DC

Podłącz zasilacz do zasilającego, podłąc wtyczkę zasilacza odpowiedniego por zasilania monitor następnie podłącz zasilający do praw uziemionego gr zasilania.

Menu OSD

Opis menu

• Kolor i kształt menu ekranowego komputera może nieznacznie różnić się od pokazanych na rysunku.
• Dane techniczne menu OSD mogą ulec zmianie wraz z ulepszaniem funkcji bez uprzedniego powiadomienia.

Menu ekranowe (OSD) służy do dostosowywania ustawień monitora i jest wyświetlane na ekranie po włączeniu monitora i naciśnięciu przycisku M.

Otwórz menu

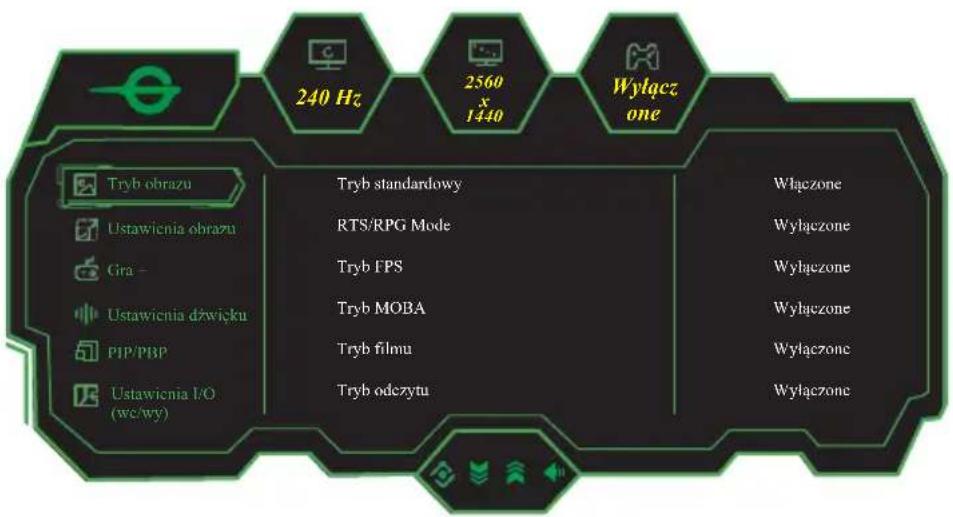

1. Naciśnij przycisk M, aby aktywować ekran przeglądarki.

240 Hz 2560 x 1440 Wyłączone Tryb obrazu Ustawienia obrazu Gra - Ustawienia dźwięku PIP/PBP Ustawienia I/O (wc/wy) Tryb standardowy RTS/RPG Mode Tryb FPS Tryb MOBA Tryb filmu Tryb odczytu Włączone Wyłączone Wyłączone Wyłączone Wyłączone Wyłączone

1. Naciśnij przycisk ▼ lub ▲, aby przewijać funkcje.

-Wybierz żadaną funkcję i naciśnij przycisk M, aby przejść do podmenu.

-Naciśnij przycisk ▼ lub ▲, aby przewijać pozycje podmenu, a następnie naciśnij przycisk M, aby wybrać i potwierdzić żadana funkcję.

-Naciśnij przycisk ▼ lub ▲, aby wybrać jedną opcję, a następnie naciśnij przycisk M, aby potwierdzić ustawienia i wyjść z bieżącego menu.

1. Naciśnij przycisk E, aby wyjść z ekranu menu

Nazwa produktu			Wyświetlacz cickłokrystaliczny
Model produktu P2510S
Rozmiar ekranu 24.5 cala
Współczynnik proporcji obrazu 16:9
Kąt widzenia 178^ (poz.)/ 178^ (pion.)
Podziałka pikseli 0.2115 (poz.) * 0.2101			(pion.) mm
Współczynnik kontrastu 1000:1 (TYP)
Kolory 16.7M
Rozdzielczość 2560x1440
Maksymalna częstotliwość odświeżania			240 Hz
Dane techniczne zasilania			12 V=4.0 AStandardowe napięcie i natężenie mogą się różnić w zależności od kraju.Zapoznaj się z etykietą z tyłu urządzenia.
Wymiary produktu Normalna podstawa	Bez podstawy 557.7 x 330.6 x 58 mm
	Z podstawą 557.7 x 422.6 x 218.5mm
Kąt pochylenia - 5^ ~ 20^
Zakres wysokości			NIE DOTYCZY
Kąt obrotu			NIE DOTYCZY
Kąt pionowy			NIE DOTYCZY
Warunki środowiskowe	Działanie		Temperatura: 0^ 40^ ( 32^ 104^ )Wilgotność: 10% ~ 90% RH (bez kondensacji)
	Przechowywanie		Temperatura: -20^ 60^ (- 4^ 140^ )Wilgotność: 5% ~ 95% RH (bez kondensacji)

HIGH-DEFINITION MULTIMEDIA INTERFACE

Terminy HDMI i HDMI High-Definition Multimedia Interface oraz logo HDMI są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy HDMI Licensing Administrator, Inc. w Stanach Zjednoczonych i innych krajach.
