MANUAL DE USUARIO P2510H Titan Army

Lea detenidamente este manual antes de utilizar el producto y guárdelo en un lugar seguro.

• Mantenga el monitor alejado de fuentes de agua o lugares húmedos, incluidos, entre otros, baños, cocinas, sótanos y piscinas.
• Asegúrese de que el monitor se encuentre en una superficie plana. La eventual caída del monitor puede provocar lesiones humanas o daños al dispositivo.
• Mantenga y utilice el monitor en un lugar fresco, seco y bien ventilado y asegúrese de que esté alejado de fuentes de emisión y calor.
• No cubra ni bloquee el respiradero en la carcasa trasera. No utilice el monitor mientras está en una cama, sofá, manta u otros objetos similares.
• El rango de tensión de alimentación del monitor está indicado en la etiqueta en la carcasa trasera. Si la tensión de alimentación no se puede determinar, consulte al distribuidor o a la empresa eléctrica local.
• Si el monitor no se utilizará durante un largo período de tiempo, desconéctelo de la fuente de alimentación con el fin de evitar descargas eléctricas en días de lluvia y daños causados por una tensión de alimentación anormal.
• Utilice una toma de corriente conectada a tierra de manera confiable. No sobrecargue la toma de corriente, de lo contrario, podrá causar incendios o descargas eléctricas.
• No introduzca ningún objeto extraño en el monitor, de lo contrario, podría causar cortocircuitos que provocarían incendios o descargas eléctrica
• No lo desarme ni repare usted mismo para evitar descargas eléctricas. Si el producto falla de alguna manera, comuníquese directamente con el personal de servicio posventa.
• No tire ni retuerza el cable de alimentación con fuerza.
• Utilice una toma de corriente conectada a tierra de manera confiable. No sobrecargue la toma de corriente, de lo contrario, podrá causar incendios o descargas eléctricas.

Contenido del Paquete

Lista de empaque

• Verifique que el paquete del monitor contenga todas las piezas. En caso de falta de alguna pieza, comuníquese con el distribuidor.
• El color y la forma de las piezas pueden variar por modelo. Las figuras en este Manual de Usuario son solo de referencia.
• Los cables suministrados pueden variar por el producto comprado. Las figuras en este Manual de Usuario son solo de referencia.

Cable de señal de DP

Cable de alimentación

- Los tornillos adicionales se pueden utilizar como repuestos.

Instalación

Instalación de la base

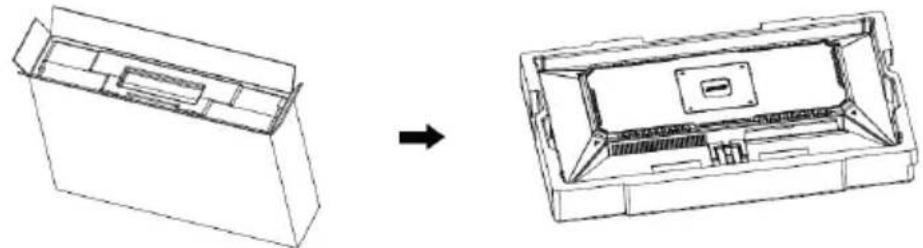

1. Abra el paquete de cartón, saque la espuma y coloque el monitor en la mesa. Quite la cubierta de espuma superior y déjela a un lado, saque la bolsa de película del monitor y coloque el monitor en la cubierta de espuma inferior.

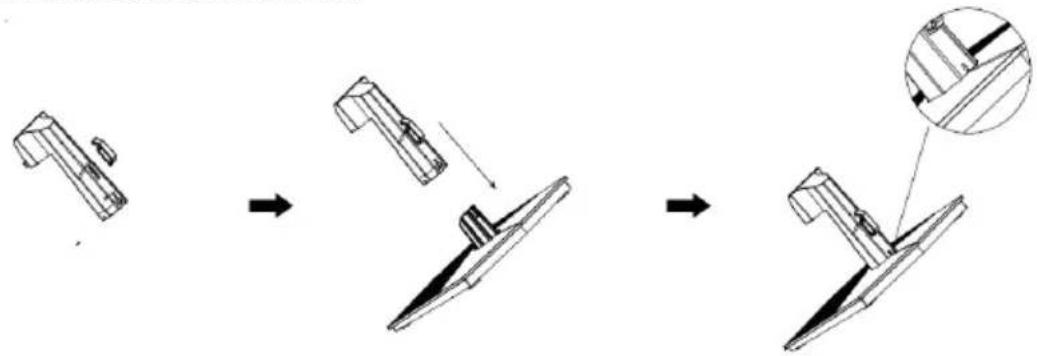

1. Saque la hebilla de la bolsa de accesorios, alinéela con la ranura de la ménsula y deslícela hacia abajo hasta que el punto de ajuste encaje en el orificio pequeño . Alince la base, insértela en la ménsula y verifique si la flecha en el soporte está al ras con la base.

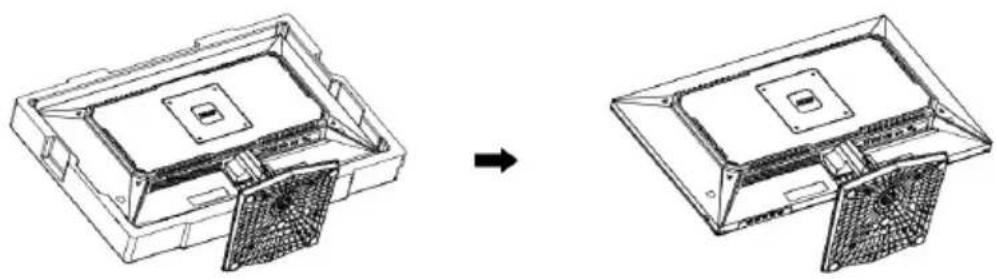

1. Como se muestra en la figura de abajo, inserte el componente de la base ensamblado en el paso 2 directamente en la ranura correspondiente en la carcasa trasera y verifique que la ménsula de tracción no se caiga automáticamente de la carcasa trasera.

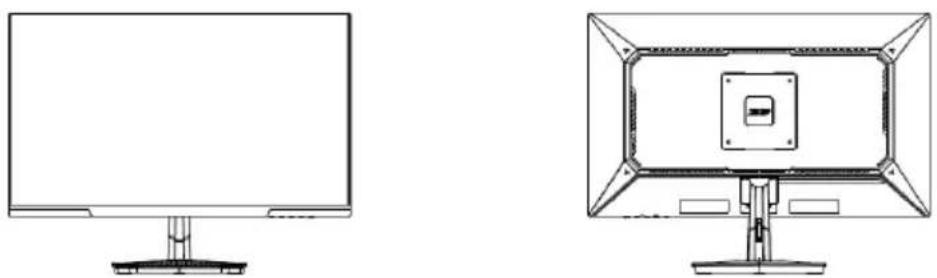

1. Después de completar montaje, sostenga simplemente el soporte con la mano para colocar verticalmente el monitor en su lugar.

Nota: Mientras todo el monitor está en piso, no presione la pantalla de cristal líquido con la mano para evitar daños.

Instalación de la montura

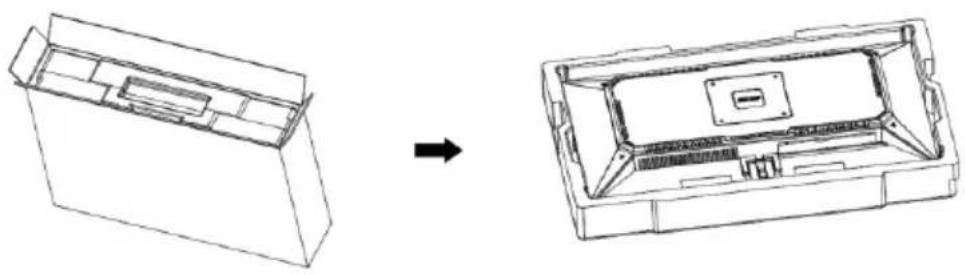

1. Abra el paquete de cartón, saque la espuma y coloque el monitor en la mesa. Quite la cubierta de espuma superior y déjela a un lado, saque la bolsa de película del monitor y coloque el monitor en la cubierta de espuma inferior.

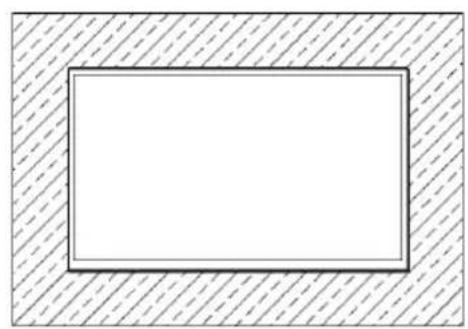

1. Siga las instrucciones recibidas con su montura, soporte o accesorio e instale el monitor en la pared o en el accesorio que desec. Las dimensiones de la montura VESA son de 100 x 100 mm.

Montura (No incluida)

Notas: Instale el monitor firmemente en la montura y protéjalo completamente para evitar que caiga de la montura. No coloque ni cuelgue ningún objeto en el soporte. La altura de uso del soporte debe ser menos de 2 metros.

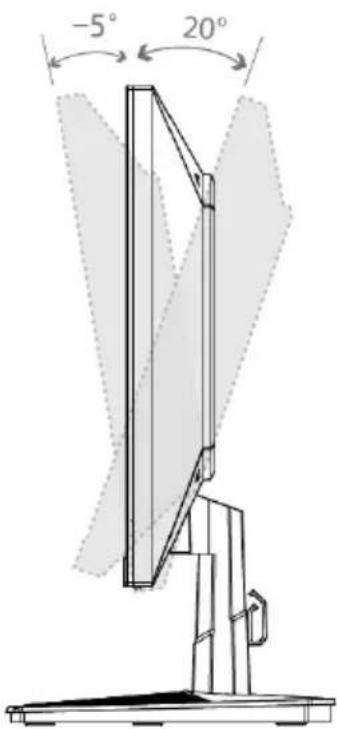

-5° 20°

Ángulo de inclinación:

$$ - 5 ^ {\circ} (\pm 2 ^ {\circ}) \sim + 2 0 ^ {\circ} (\pm 2 ^ {\circ}) $$

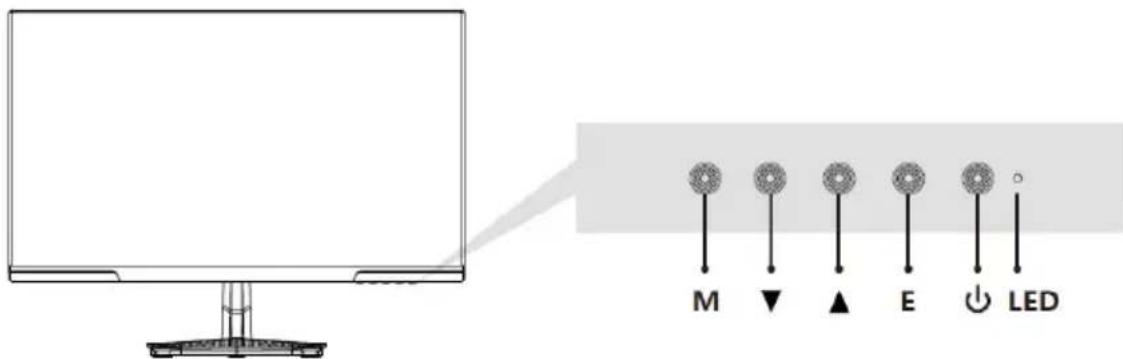

Descripción de los botones

Botón Función
M	Botón Menú: Presiónelo para ingresar a los submenús/ingresar rápidamente al menú principal.
▼	Botón Abajo: Presiónelo para mover hacia abajo en el menú/ajustar rápidamente el brillo
▲	Botón Arriba: Presiónelo para mover hacia arriba en el menú/cambiar rápidamente las señales de entrada del puerto
E	Salir: Presiónelo para regresar al menú anterior
↓	Botón de encendido: Presiónelo para encender/apagar el monitor.
LED	Indicador LED: Cambia de color para indicar el estado.

Explicación de la luz indicadora

Indicador: Una luz blanca indica que el poder está encendido y que el monitor funciona normalmente. Una luz roja indica que no hay ninguna fuente de vídeo y que no se detecta señal horizontal o vertical ni baja tensión. Asegúrese de que su computadora esté encendida y que todos los cables de vídeo estén completamente enchufados y/o conectados.

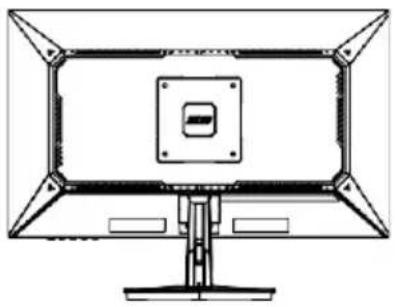

Conexión del cable:

* La configuración de la interfaz inferior en la parte posterior del monitor varía por producto.
* Nota: El cable de alimentación o de señal que está dañado debe reemplazarse con un cable blando especial o con componentes especiales comprados en el departamento de fabricación o mantenimiento.

Interfaz HDMI

Conecte el puerto de HDMI IN (entrada) del monitor al puerto de HDMI OUT (salida) de una computadora personal utilizando el cable de HDMI.

computadora persona HDMI.

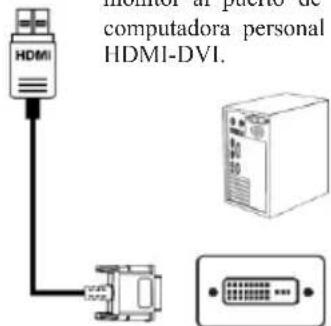

Conecte el puerto de HDMI IN (entrada) del monitor al puerto de DVI OUT (salida) de una computadora personal utilizando el cable de HDMI-DVI.

HDMI HDMI-DVI. HDMI HDMI-DVI

Interfaz de DP (puerto de visualización)

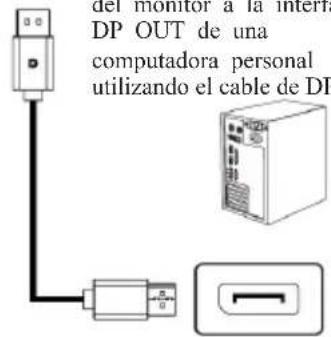

Conecte la interfaz DP IN del monitor a la interfaz DP OUT de una computadora personal utilizando el cable de DP.

del monitor a la intera DP OUT de una computadora personal utilizando el cable de DP

AUDIO OUT (salida de audio)

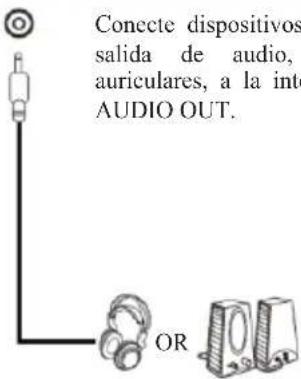

Conecte dispositivos salida de audio, auriculares, a la inte AUDIO OUT. OR

Interfaz de CC

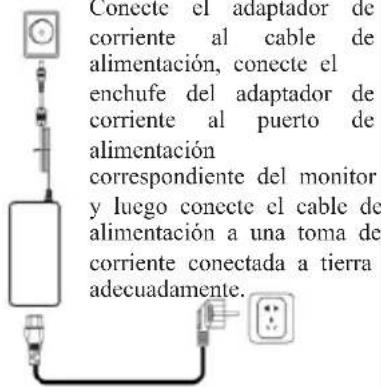

Conecte el adaptador de corriente al cable de alimentación, conecte el enchufe del adaptador de corriente al puerto de alimentación correspondiente del monitor y luego conecte el cable de alimentación a una toma de corriente conectada a tierra adecuadamente.

Menú OSD (visualización en pantalla)

Descripción del menú

• El color y la forma del menú OSD del monitor real pueden ser un poco diferentes de los que se muestran en la figura.
• Las especificaciones del menú OSD están sujetas a cambios por mejoras de funciones sin previo aviso.

El menú de visualización en pantalla (OSD) se puede utilizar para ajustar los parámetros establecidos del monitor y se muestra en la pantalla después de que se encienda el monitor y se presione el botón M.

Menú Enter (Entrar)

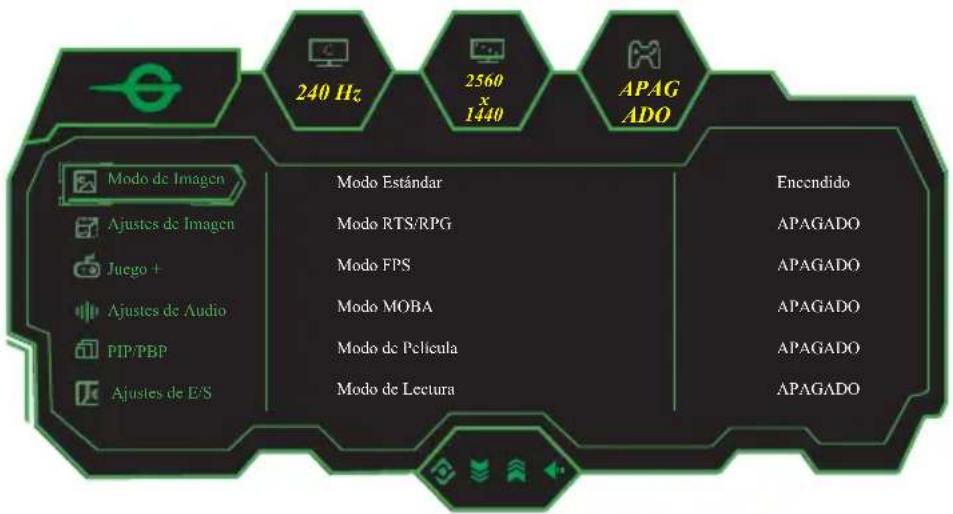

1. Presione el botón M para activar la pantalla del navegador.

240 Hz 2560 x 1440 APAG ADO Modo de Imagen Ajustes de Imagen Juego + Ajustes de Audio PIP/PBP Ajustes de E/S Modo Estándar Modo RTS/RPG Modo FPS Modo MOBA Modo de Película Modo de Lectura Encendido APAGADO APAGADO APAGADO APAGADO APAGADO

1. Presione ▼ o ▲ para desplazarse por las funciones.

-Seleccione la función deseada, luego presione M para ingresar al submenú.

-Presione ▼ o ▲ para desplazarse por los submenús y presione la tecla M para seleccionar y confirmar la función deseada.

-Presione ▼ o ▲ para seleccionar una opción y presione M para confirmar los ajustes y salir del menú actual.

1. Presione E para salir de la pantalla del menú

Parámetros

Nombre del Producto Pantalla de Cristal			Líquido
Modelo del producto P2510S
Tamaño de la Pantalla 24.5 pulgadas
Relación de Aspecto 16:9
Ángulo de Visión 178° (H)/178° (V)
Tamaño de píxel 0.2115 (H) * 0.2101 (V) mm
Relación de contraste 1000:1 (TIPO)
Colores 16.7 M
Resolución 2560x1440
Frecuencia máxima de refrescar 240 Hz
Especificaciones de potencia			12V =4.0 ALa tensión y corriente estándar pueden variar por país. Por favor, consulte la etiqueta en la parte posterior del monitor.
Dimensiones del Producto Base normal		Sin base 557.7 × 330.6 × 58 mm
		Con base 557.7 × 422.6 × 218.5 mm
Ángulo de inclinación -5°~20°
Rango de altura			NA
Ángulo de rotación			NA
Ángulo vertical			NA
Condiciones ambientales	Acción		0 °C ~ 40 °C (32 °F ~ 104 °F) Humedad: 10% ~ 90% RH (sin condensación)
	Almaccenamiento		Temperatura: - 20° ~ 60° (- 4 °F ~ 140 °F) Humedad: 5% ~ 95% RH (sin condensación)

HIGH-DEFINITION MULTIMEDIA INTERFACE

Los términos HDMI y HDMI High-Definition Multimedia Interface (Interfaz Multimedia de Alta Definición - HDMI) y el Logotipo de HDMI son marcas comerciales o marcas comerciales registradas de HDMI Licensing Administrator, Inc. en los Estados Unidos de América y otros países.
